TOYOTA HILUX 2019 Návod na použití (in Czech)

6218-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Modely s dvojitou kabinou
Odklopení sedáku (→S. 220)
Otevřete víčko.
Vyjměte brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout
1
2
3
4
1
2

6228-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Smontujte konec kliky zvedáku,
nástavce kliky zvedáku a klíč na
matice kol.
Pro montáž kliky zvedáku a klíče
na matice kol zatlačte výstupek na
nástavci kliky zvedáku.
Vložte konec kliky zvedáku do
spouštěcího šroubu.
Spusťte rezervní kolo úplně na
zem.
Vyjměte držák a vytáhněte re-
zervní kolo.
Vyjmutí rezervního kola
1
2
3
4

6238-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Zaklínujte kola.
Vyjměte ozdobný kryt kola použitím zešikmeného konce klíče na
matice kol dle obrázku.
<00240045005c005600570048000300520046004b005500690051004c004f004c00030052005d004700520045005100ea0003004e0055005c0057000f000300470048004d00570048000300500048005d004c0003004e004f007400fe000300510044000300
5000440057004c004600480003004e0052004f000300440003[ozdobný kryt
hadřík.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
Ty p ATy p B

6248-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Mírně povolte matice kola
(jedna otáčka).
Montáž kliky zvedáku (→S. 622)
Umístěte zvedák na místo určené ke zvedání podle obrázku.
Vpředu
Pod příčník
Ty p C
3
4
5

6258-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Vzadu
Pod těleso zadní nápravy
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Když umísťujete zvedák pod těleso
zadní nápravy, ujistěte se, že dráž-
ka na horní části zvedáku dosedá
správně na těleso zadní nápravy.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
6
7

6268-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)

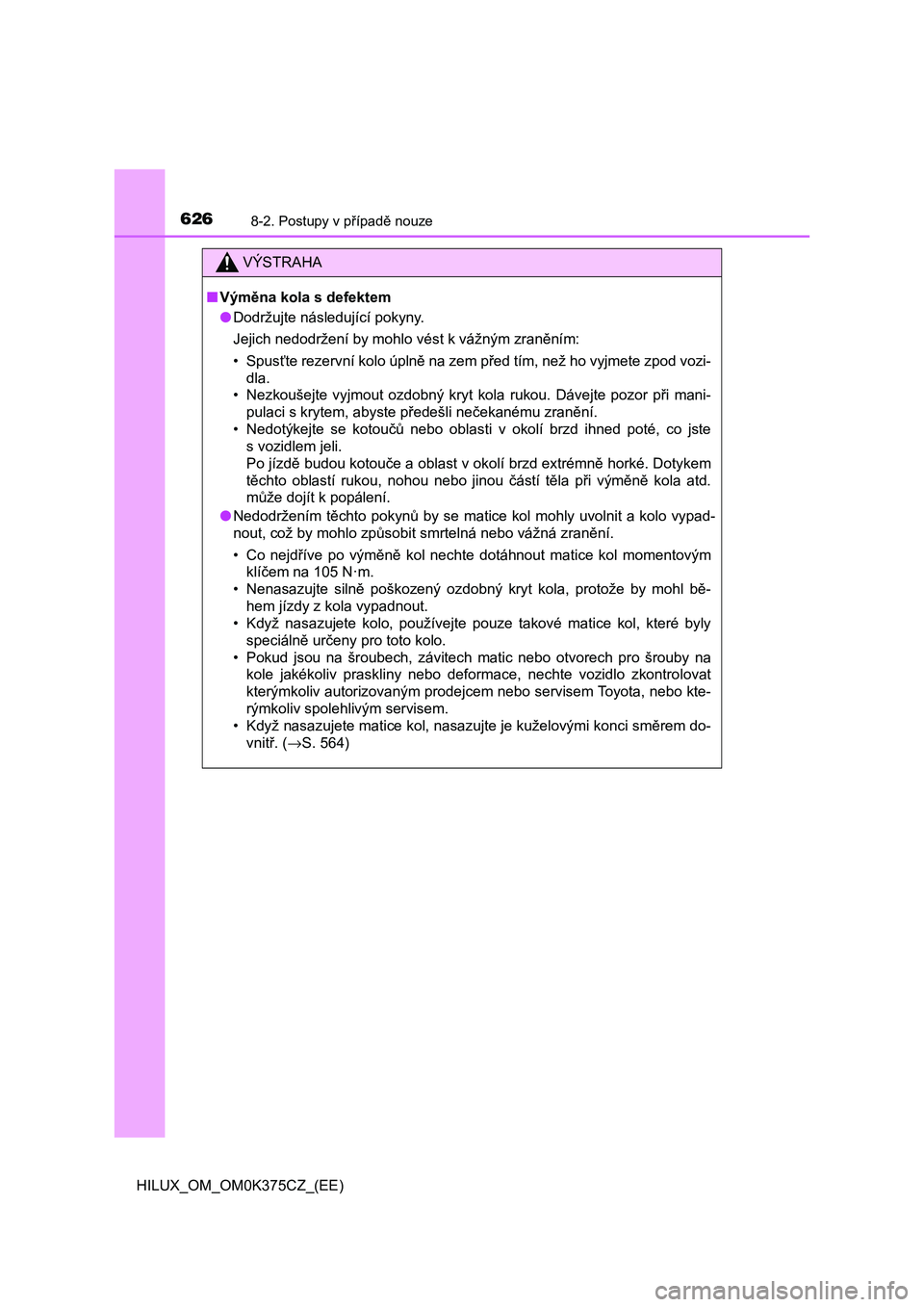

VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Spusťte rezervní kolo úplně na zem před tím, než ho vyjmete zpod vozi-
dla.
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 105 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (→S. 564)

6278-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte ma-
tice kol, až se kuželovitá část
volně dotkne sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte matice
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Sedlo disku
kola
Kuželovitá část
Kuželovitá část
Sedlo disku
kola
Límec
Matice kola
Disk kola

6288-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
105 N•m
Vozidla s rezervní pneumatikou na stejném typu kola, jako jsou in-
stalované pneumatiky: Nasaďte zpět ozdobný kryt kola.
Ty p A
Nastavte vybrání v ozdobném
krytu kola na ventilek, viz obrá-
zek.
Ty p B
3
4
5

6298-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Ty p C
Položte kolo stranou s dříkem
ventilku směrem nahoru a na-
saďte držák, přičemž zasuňte
čep do otvoru pro upevňovací
matici kola. Otočte nástavcem
kliky zvedáku doprava, abyste
napnuli řetěz.
Pak se ujistěte, že čep je v otvoru
pro upevňovací matici kola a držák
je vystředěn ve středním otvoru ko-
la.
Držák
Čep
VÝSTRAHA
■Uložení kola s defektem
Nedodržením pokynů uvedených níže může dojít k poškození nosiče re-
zervního kola a ztrátě kola, což by mohlo způsobit smrtelná nebo vážná
zranění.
Uložení kola s defektem, zvedáku a veškerého nářadí
nesprávně
správně
1
1
2

6308-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Zvedněte kolo.
Při zvedání kola zajistěte, aby se
kolo zvedalo přímo nahoru bez do-
tyku okolních součástí, abyste za-
bránili jeho vypadnutí vpřed při
nehodě nebo náhlém zabrzdění.
Když je kolo v polovině dráhy, pro
správné uložení zkontrolujte, že
zavěšovací řetěz prochází otvorem
kola.
Utahovací moment:
37,0 N•m
Ověřte, že kolo po dotažení
není uvolněné:
Zatlačte a zatáhněte za kolo
Zkuste kolem zatočit
Vizuálně zkontrolujte, že se kolo
neopírá o okolní součásti.
Pokud je kolo uvolněné nebo nesprávně upevněné, opakujte krok a
krok .
Opakujte krok , kdykoliv je kolo spuštěno nebo je s ním manipu-
lováno.
Stlačte výstupek na konci kliky
zvedáku a rozeberte konec kli-
ky zvedáku, nástavce kliky zve-
dáku a klíč na matice kol.
Uložte bezpečně nářadí a zvedák.
2
3
1
2
2
3
43
5
6
