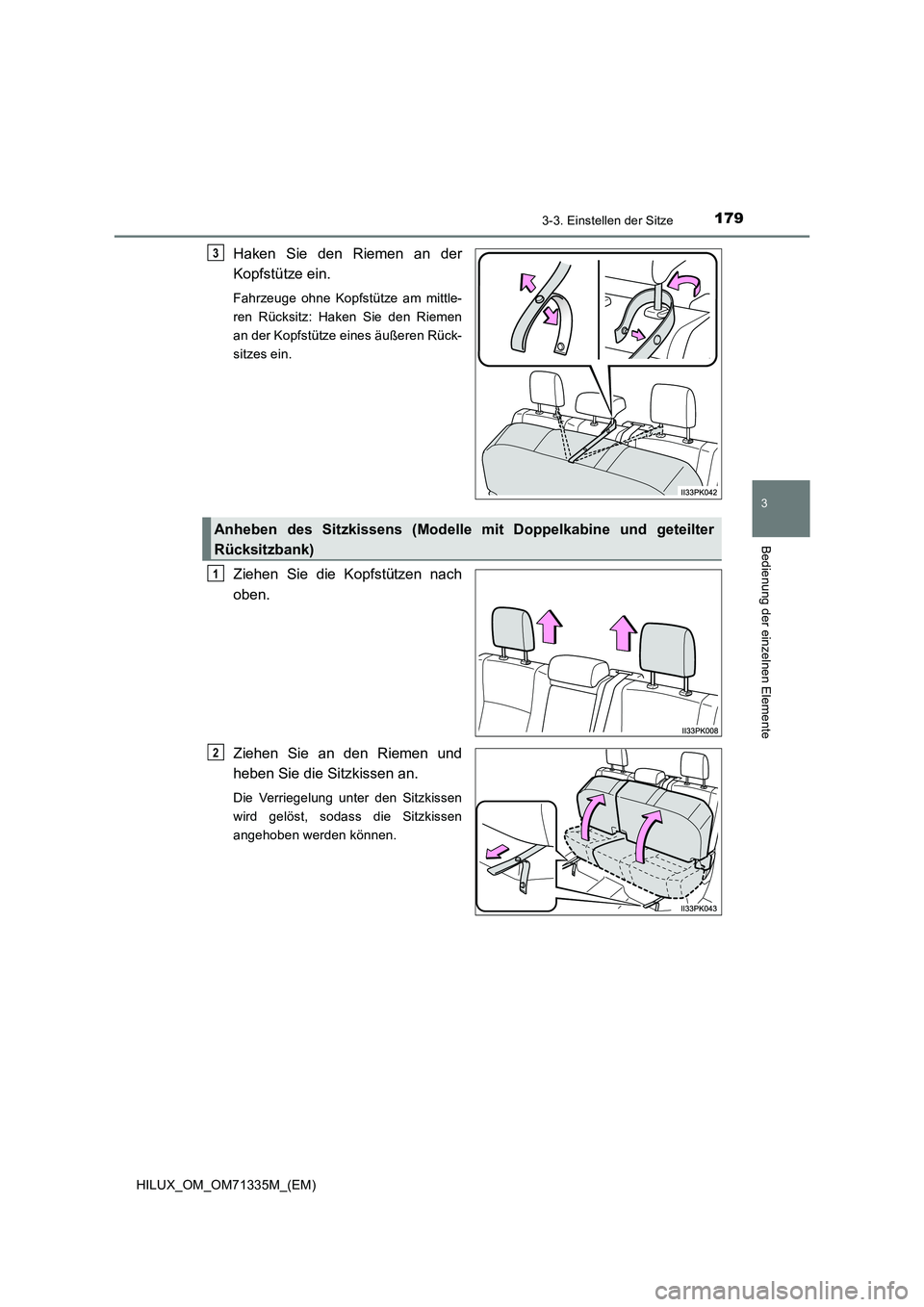

1793-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71335M_(EM)
Haken Sie den Riemen an der
Kopfstütze ein.
Fahrzeuge ohne Kopfstütze am mittle-
ren Rücksitz: Haken Sie den Riemen
an der Kopfstütze eines äußeren Rück-
sitzes ein.
Ziehen Sie die Kopfstützen nach
oben.
Ziehen Sie an den Riemen und
heben Sie die Sitzkissen an.
Die Verriegelung unter den Sitzkissen
wird gelöst, sodass die Sitzkissen
angehoben werden können.
3
Anheben des Sitzkissens (Modelle mit Doppelkabine und geteilter
Rücksitzbank)
1
2

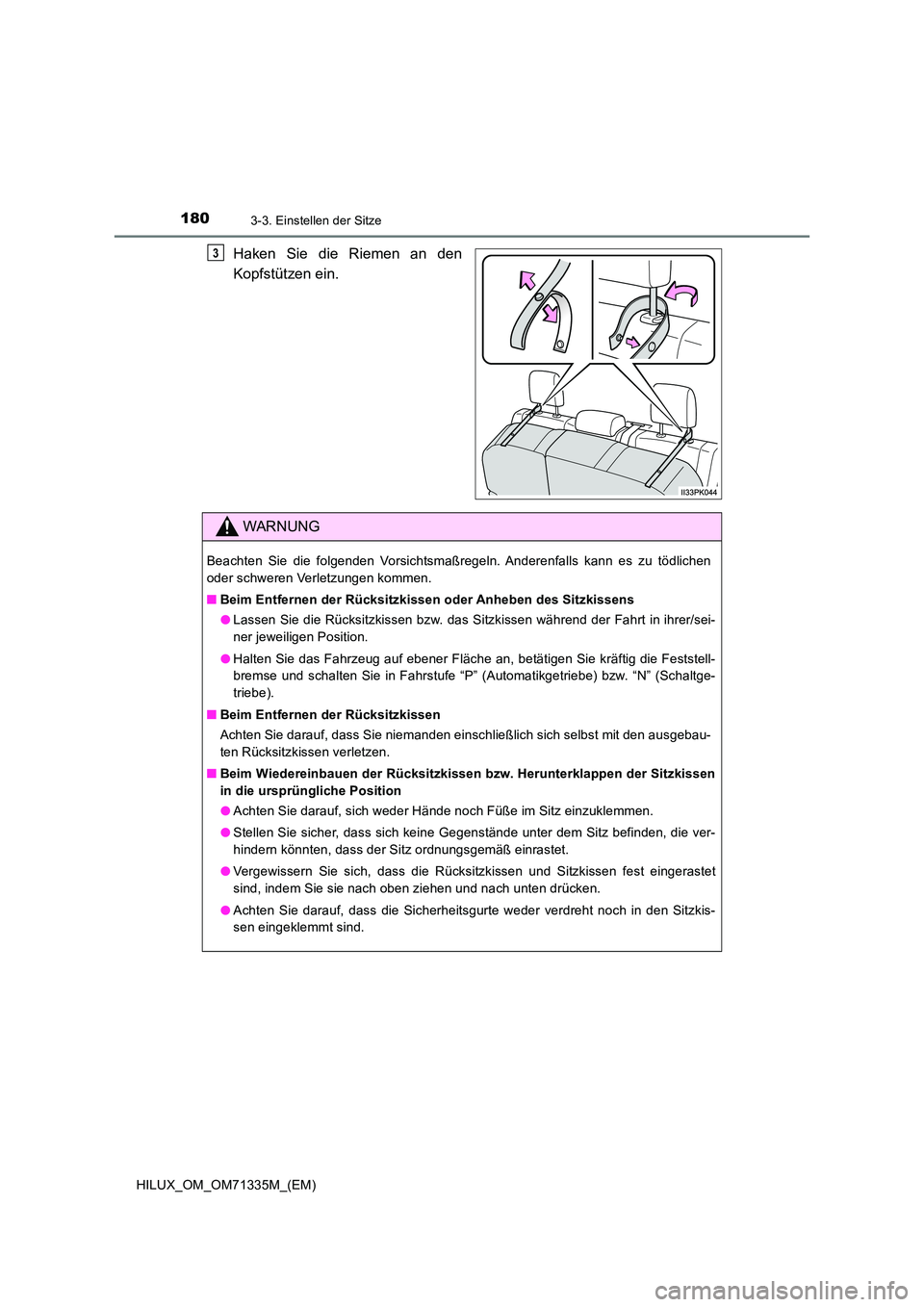

1803-3. Einstellen der Sitze
HILUX_OM_OM71335M_(EM)
Haken Sie die Riemen an den
Kopfstützen ein.
3
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
Q Beim Entfernen der Rücksitzkissen oder Anheben des Sitzkissens
O Lassen Sie die Rücksitzkissen bzw. das Sitzkissen während der Fahrt in ihrer/sei-
ner jeweiligen Position.
O Halten Sie das Fahrzeug auf ebener Fläche an, betätigen Sie kräftig die Feststell-
bremse und schalten Sie in Fahrstufe “P” (Automatikgetriebe) bzw. “N” (Schaltge-
triebe).
Q Beim Entfernen der Rücksitzkissen
Achten Sie darauf, dass Sie niemanden einschließlich sich selbst mit den ausgebau-
ten Rücksitzkissen verletzen.
Q Beim Wiedereinbauen der Rücksitzkissen bzw. Herunterklappen der Sitzkissen
in die ursprüngliche Position
O Achten Sie darauf, sich weder Hände noch Füße im Sitz einzuklemmen.
O Stellen Sie sicher, dass sich keine Gegenstände unter dem Sitz befinden, die ver-
hindern könnten, dass der Sitz ordnungsgemäß einrastet.
O Vergewissern Sie sich, dass die Rücksitzkissen und Sitzkissen fest eingerastet
sind, indem Sie sie nach oben ziehen und nach unten drücken.
O Achten Sie darauf, dass die Sicherheitsgurte weder verdreht noch in den Sitzkis-
sen eingeklemmt sind.

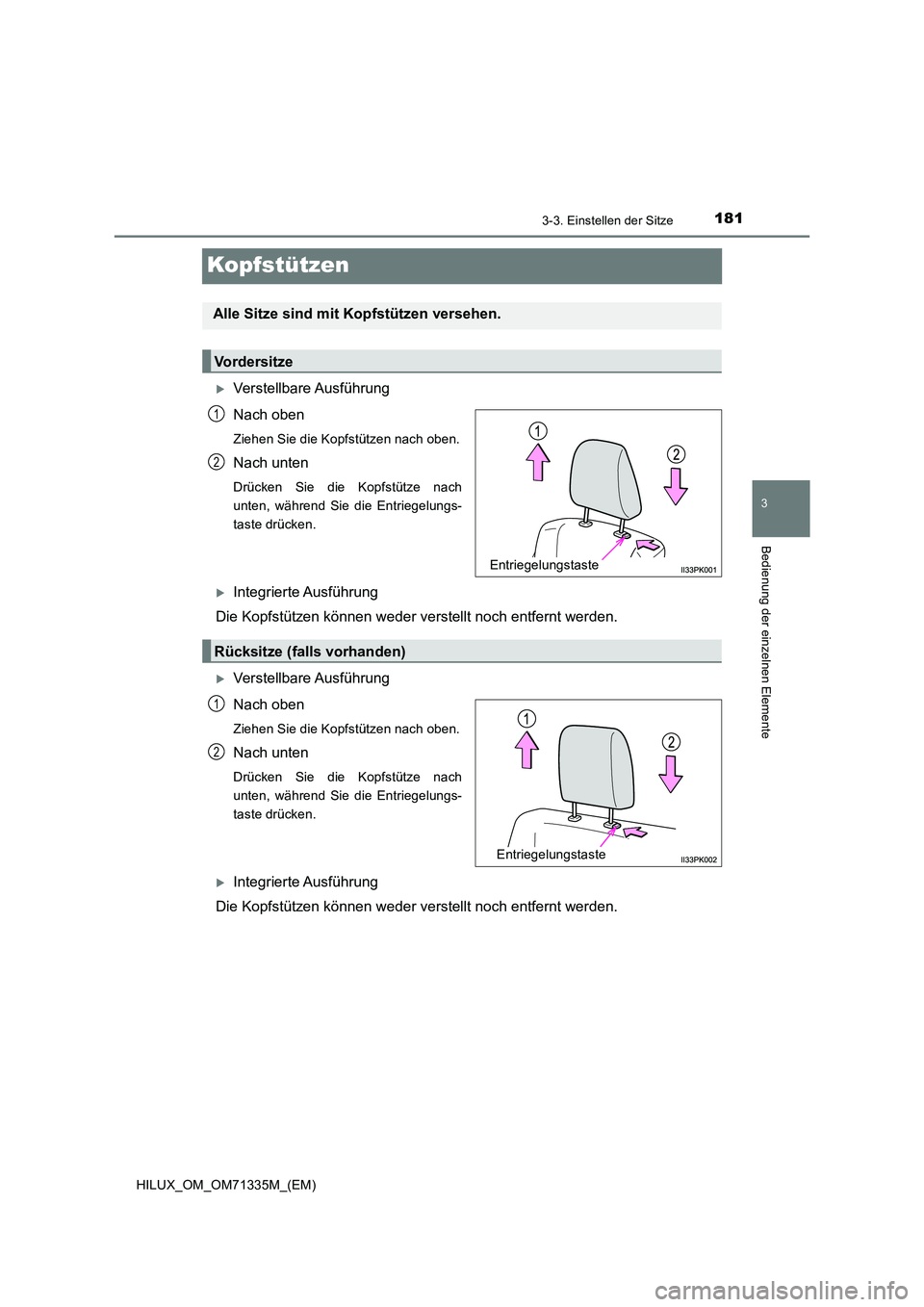

181
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
HILUX_OM_OM71335M_(EM)
Kopfstützen
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Alle Sitze sind mit Kopfstützen versehen.
Vordersitze
Entriegelungstaste
1
2
Rücksitze (falls vorhanden)
Entriegelungstaste
1
2

1823-3. Einstellen der Sitze
HILUX_OM_OM71335M_(EM)
QAusbau der Kopfstützen
Q Einbau der Kopfstützen
Q Einstellen der Kopfstützenhöhe
Q Einstellen der Kopfstütze des mittleren Rücksitzes (falls vorhanden)
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus.
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze an den Befesti-
gungslöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie die Entriegelungstaste gedrückt,
während Sie die Kopfstütze nach unten drü-
cken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
WARNUNG
Q Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
O Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
O Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
O Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
O Fahren Sie niemals ohne Kopfstützen.
Entriegelungs- taste
Entriegelungs- taste

183
3

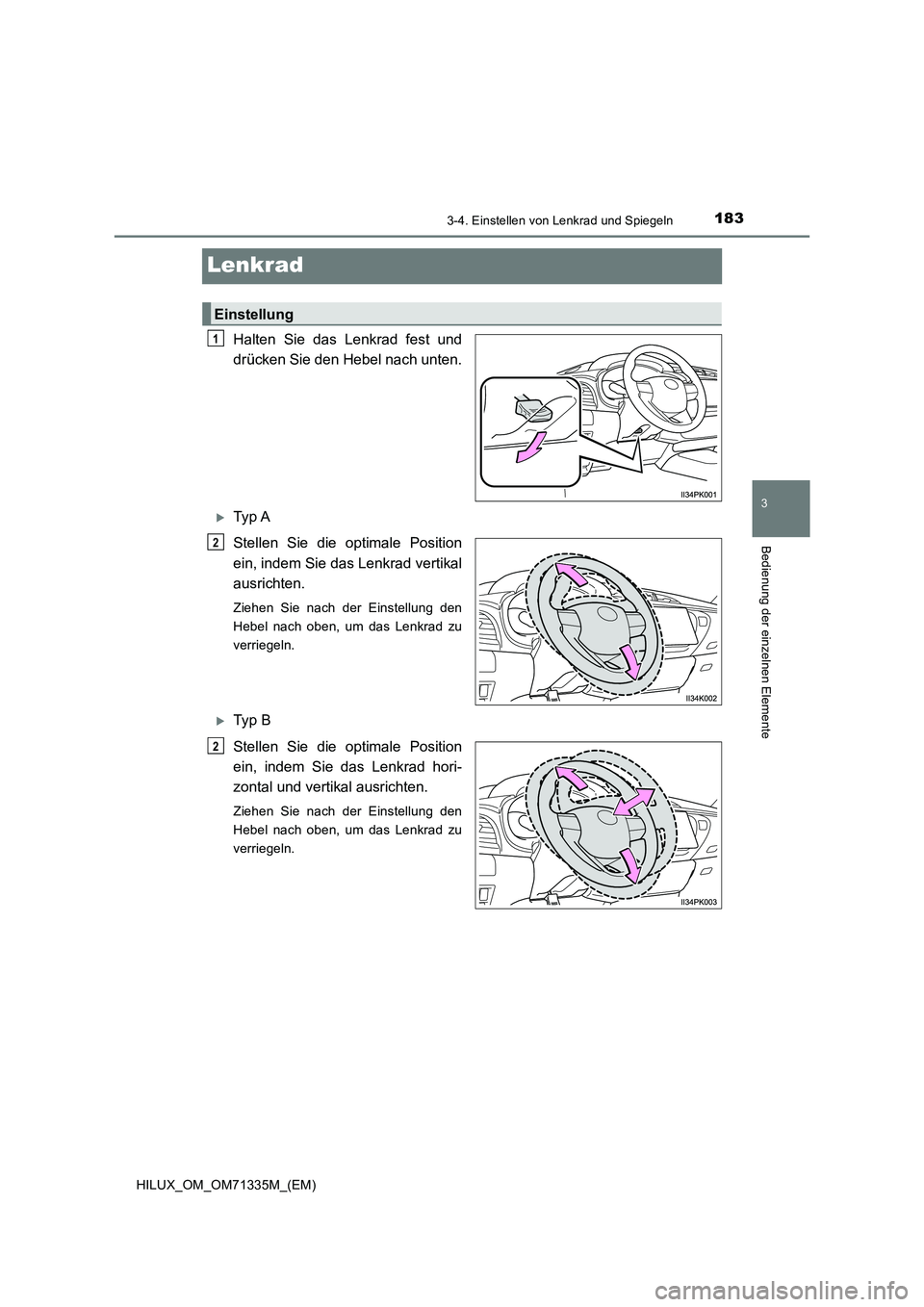

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71335M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Ty p A
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad vertikal
ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Ty p B
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Einstellung
1
2
2

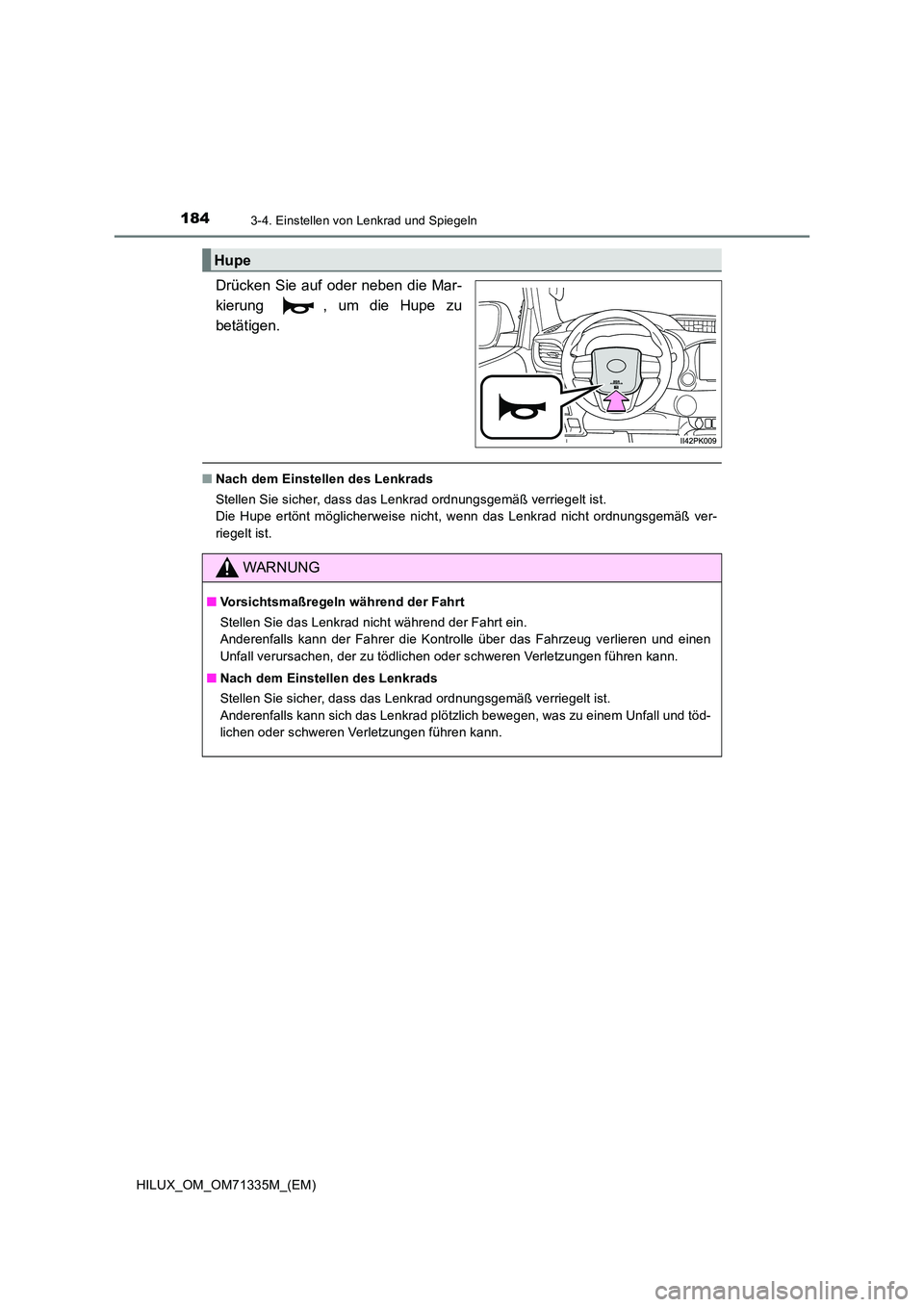

1843-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71335M_(EM)
Drücken Sie auf oder neben die Mar-
kierung , um die Hupe zu
betätigen.
Q Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Hupe
WARNUNG
Q Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
Q Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall und töd-
lichen oder schweren Verletzungen führen kann.

185
3

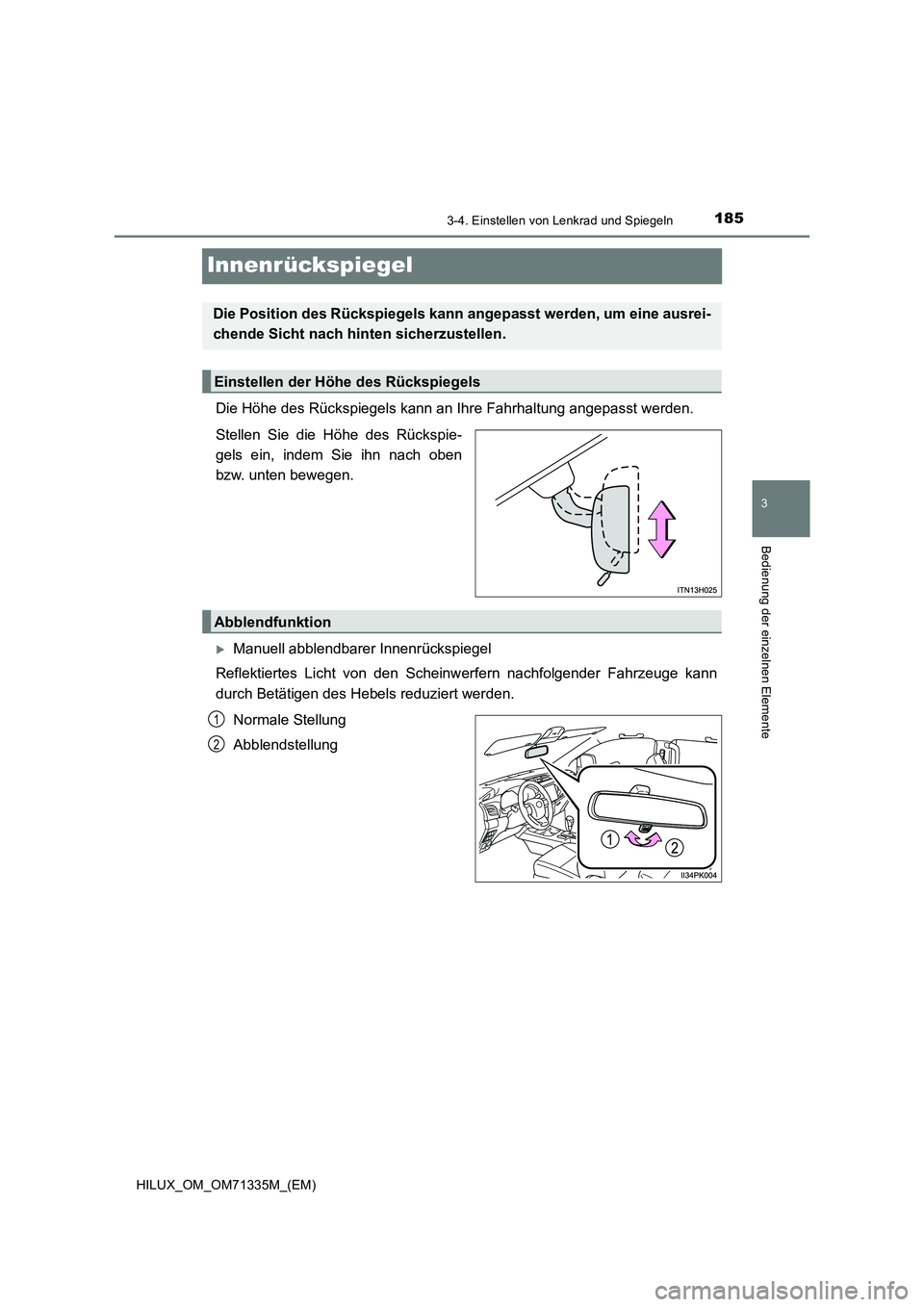

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71335M_(EM)
Innenrückspiegel
Die Höhe des Rückspiegels kann an Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspie-
gels ein, indem Sie ihn nach oben
bzw. unten bewegen.
Manuell abblendbarer Innenrückspiegel
Reflektiertes Licht von den Scheinwerfern nachfolgender Fahrzeuge kann
durch Betätigen des Hebels reduziert werden.
Normale Stellung
Abblendstellung
Die Position des Rückspiegels kann angepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Einstellen der Höhe des Rückspiegels
Abblendfunktion
1
2

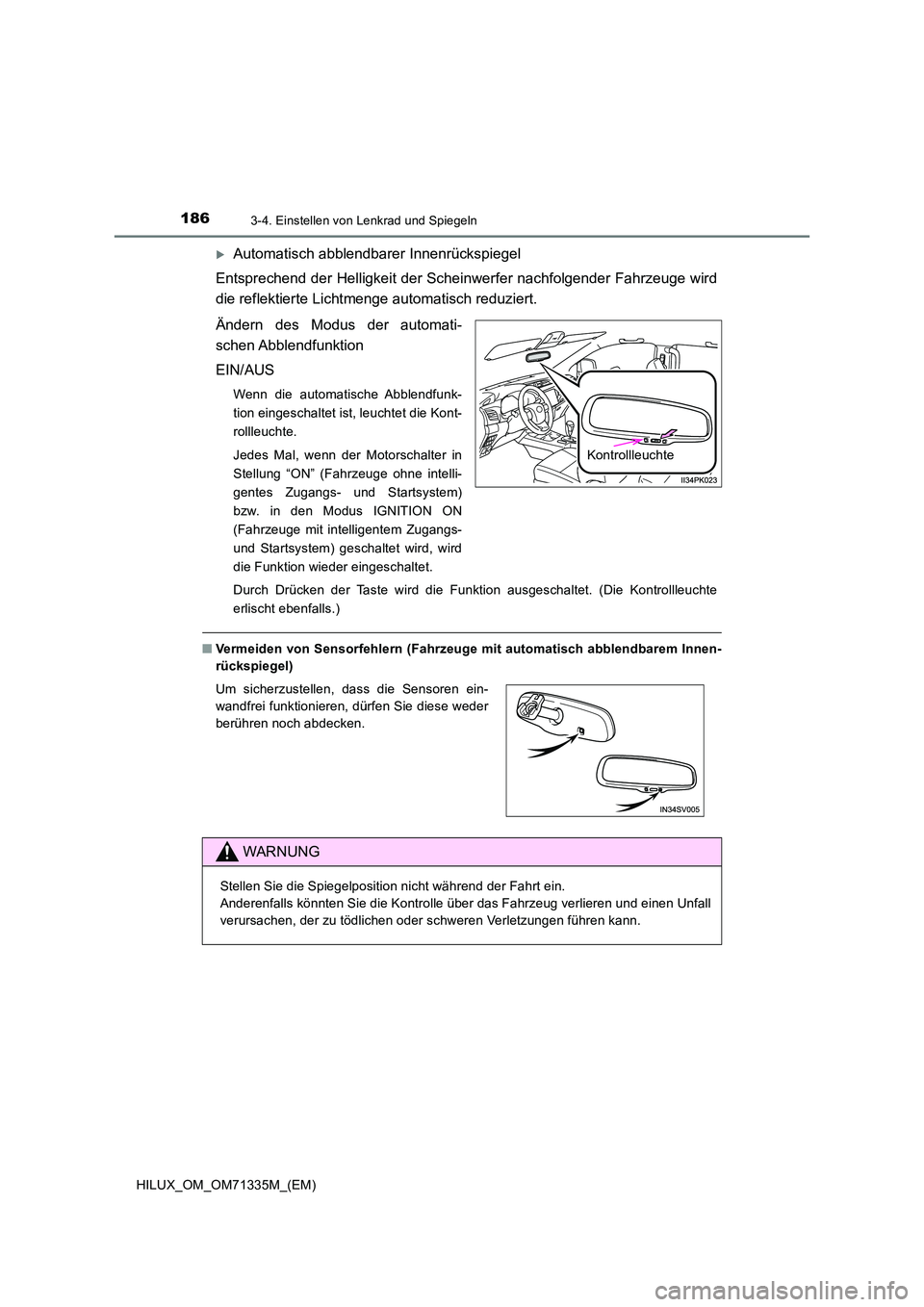

1863-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71335M_(EM)
Automatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Scheinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
EIN/AUS
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kont-
rollleuchte.
Jedes Mal, wenn der Motorschalter in
Stellung “ON” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem)
bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs-
und Startsystem) geschaltet wird, wird
die Funktion wieder eingeschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
Q Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen Sie diese weder
berühren noch abdecken.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

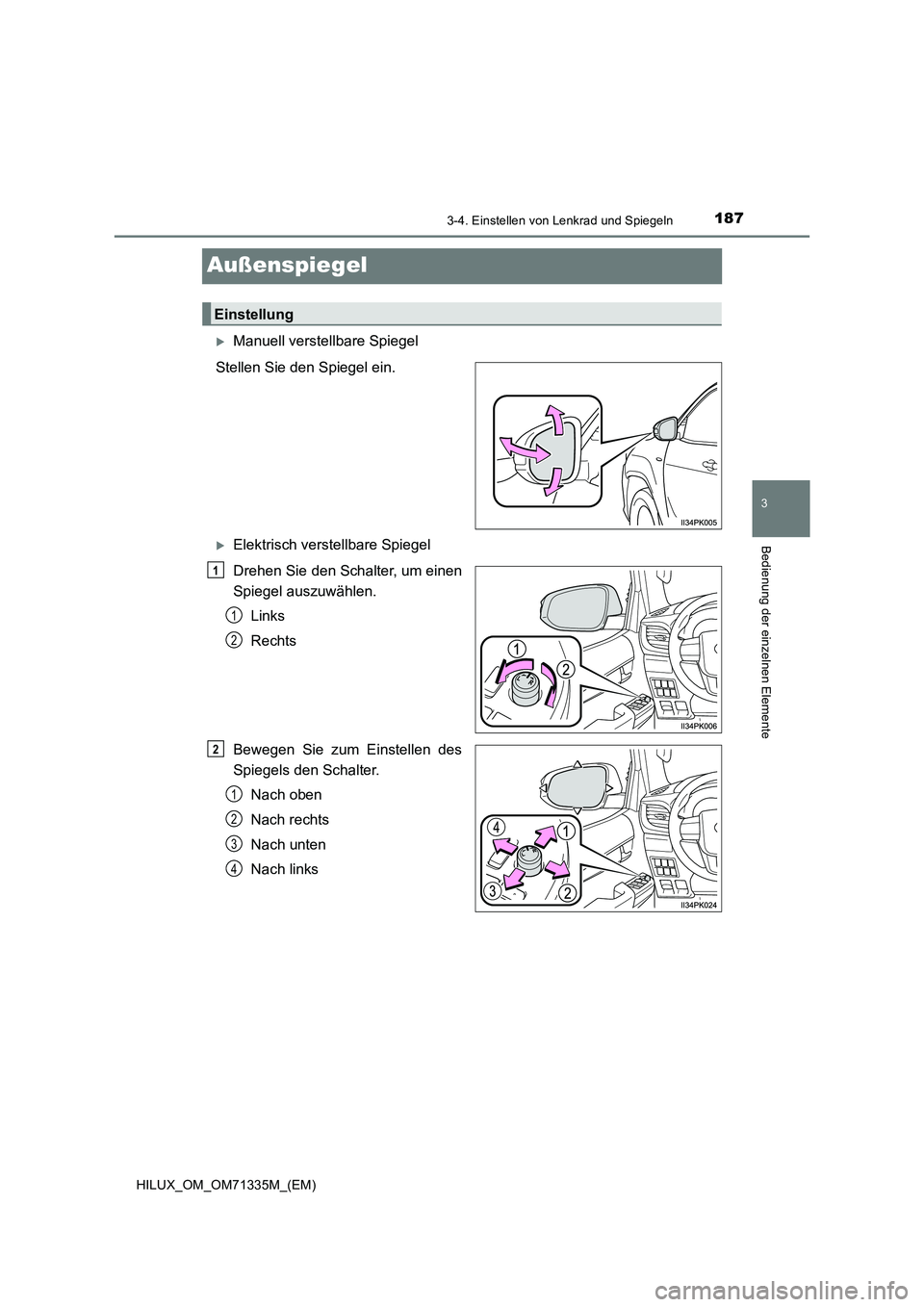

187
3
3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71335M_(EM)
Außenspiegel
Manuell verstellbare Spiegel
Stellen Sie den Spiegel ein.
Elektrisch verstellbare Spiegel
Drehen Sie den Schalter, um einen
Spiegel auszuwählen.
Links
Rechts
Bewegen Sie zum Einstellen des
Spiegels den Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
Einstellung
1
1
2
2
1
2
3
4

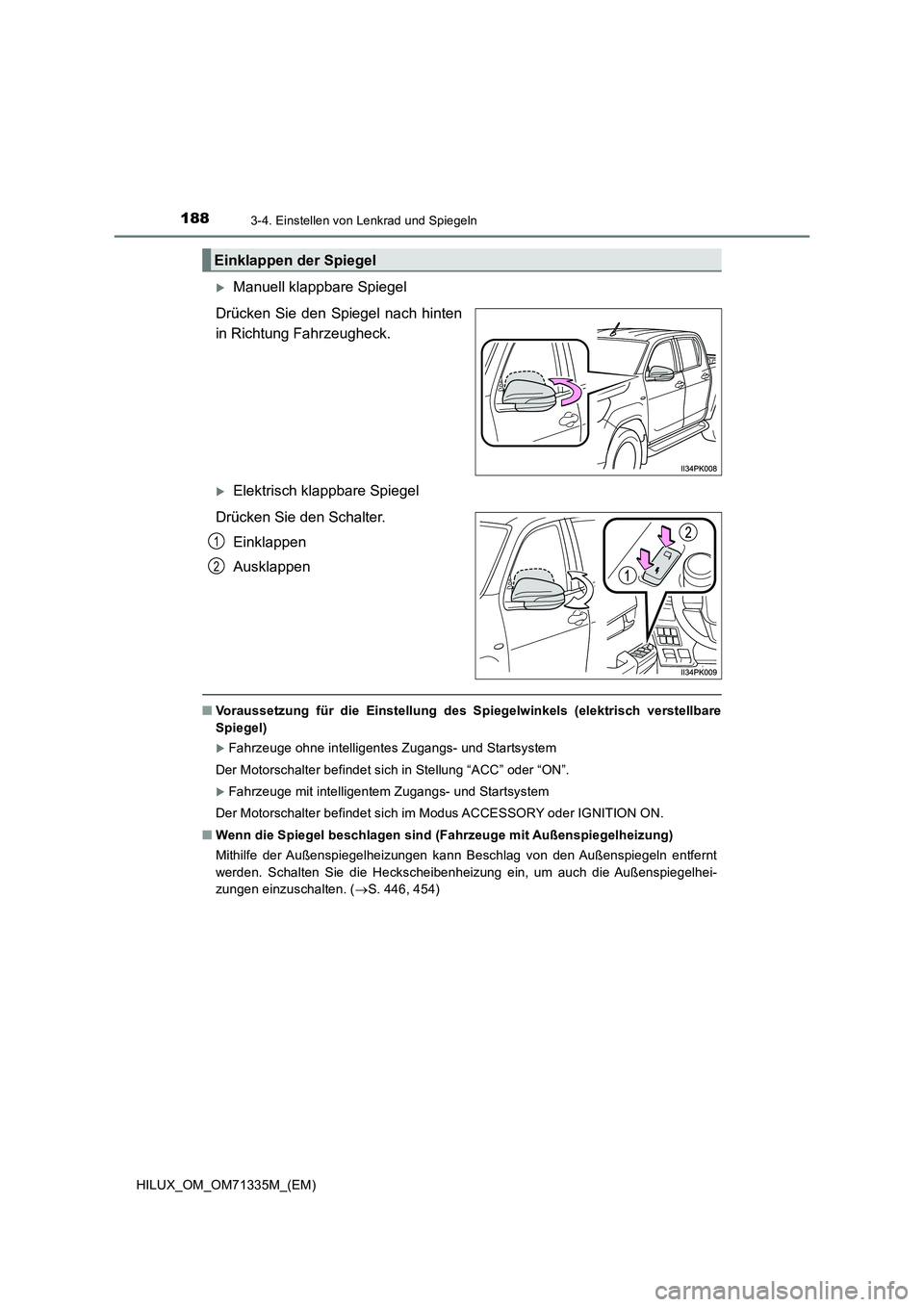

1883-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71335M_(EM)
Manuell klappbare Spiegel
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
Elektrisch klappbare Spiegel
Drücken Sie den Schalter.
Einklappen
Ausklappen
QVoraussetzung für die Einstellung des Spiegelwinkels (elektrisch verstellbare
Spiegel)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
QWenn die Spiegel beschlagen sind (Fahrzeuge mit Außenspiegelheizung)
Mithilfe der Außenspiegelheizungen kann Beschlag von den Außenspiegeln entfernt
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zungen einzuschalten. (S. 446, 454)
Einklappen der Spiegel
1
2
