TOYOTA HILUX 2021 Betriebsanleitungen (in German)

59
1
1-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)

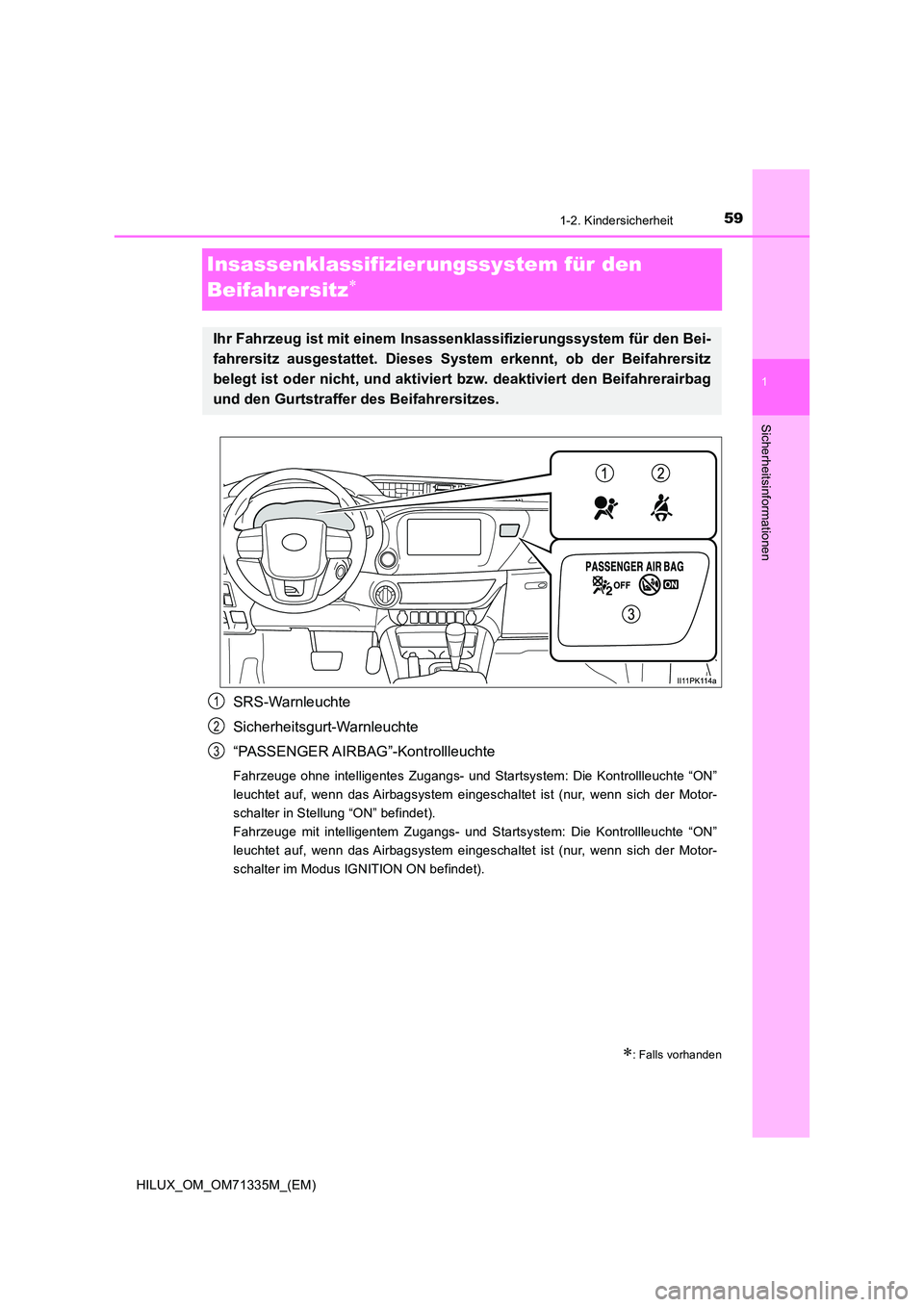

Sicherheitsinformationen
Insassenklassifizierungssystem für den
Beifahrersitz
SRS-Warnleuchte
Sicherheitsgurt-Warnleuchte
“PASSENGER AIRBAG”-Kontrollleuchte
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Die Kontrollleuchte “ON”
leuchtet auf, wenn das Airbagsystem eingeschaltet ist (nur, wenn sich der Motor-
schalter in Stellung “ON” befindet).
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Die Kontrollleuchte “ON”
leuchtet auf, wenn das Airbagsystem eingeschaltet ist (nur, wenn sich der Motor-
schalter im Modus IGNITION ON befindet).
: Falls vorhanden
Ihr Fahrzeug ist mit einem Insassenklassifizierungssystem für den Bei-
fahrersitz ausgestattet. Dieses Syst em erkennt, ob der Beifahrersitz
belegt ist oder nicht, und aktiviert bzw. deaktiviert den Beifahrerairbag
und den Gurtstraffer des Beifahrersitzes.
1
2
3

601-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)

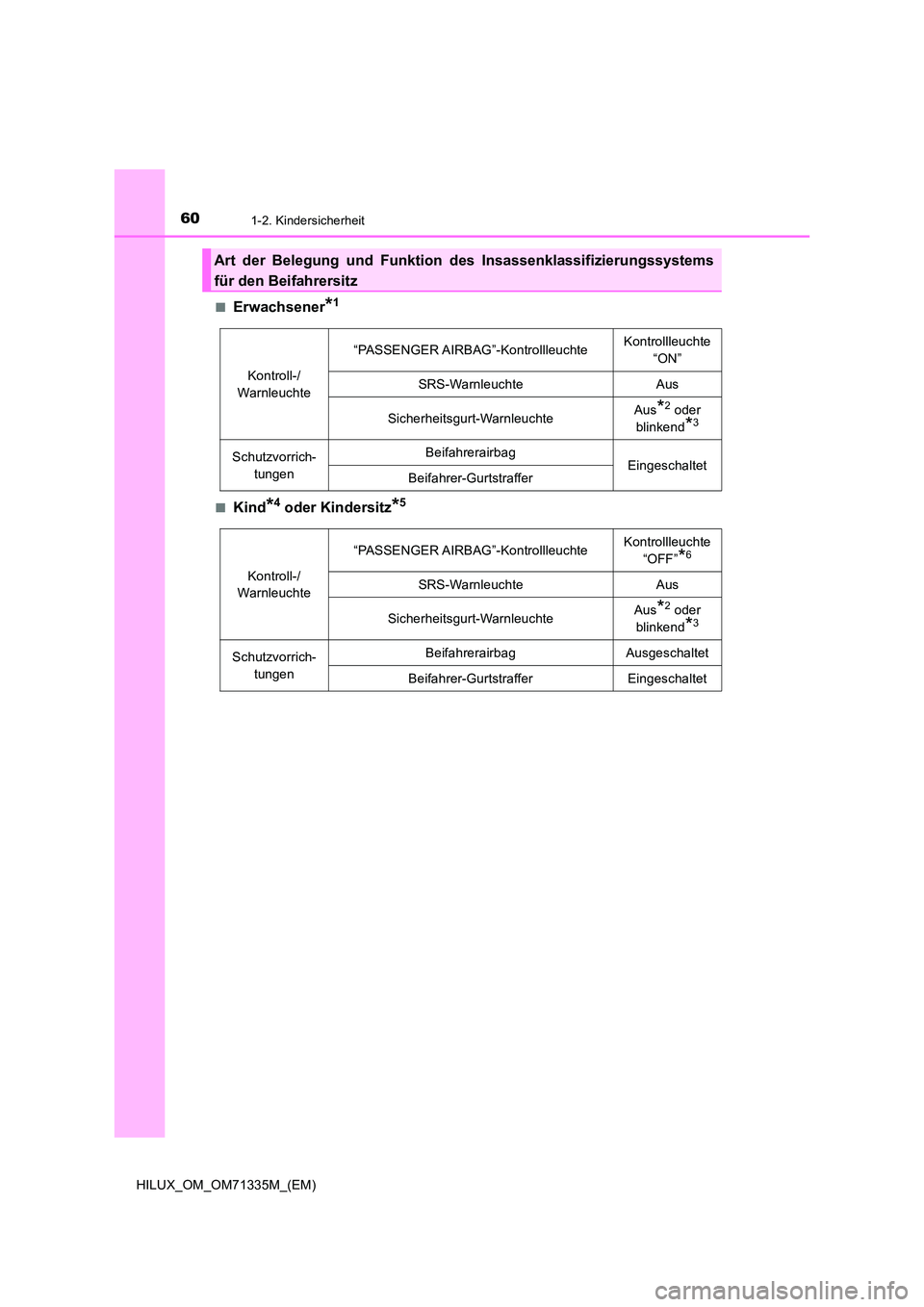

QErwachsener*1
QKind*4 oder Kindersitz*5
Art der Belegung und Funktion des Insassenklassifizierungssystems
für den Beifahrersitz
Kontroll-/
Warnleuchte
“PASSENGER AIRBAG”-Kontrollleuchte Kontrollleuchte
“ON”
SRS-Warnleuchte Aus
Sicherheitsgurt-Warnleuchte Aus*2 oder
blinkend*3
Schutzvorrich-
tungen
Beifahrerairbag EingeschaltetBeifahrer-Gurtstraffer
Kontroll-/
Warnleuchte
“PASSENGER AIRBAG”-Kontrollleuchte Kontrollleuchte
“OFF”*6
SRS-Warnleuchte Aus
Sicherheitsgurt-Warnleuchte Aus*2 oder
blinkend*3
Schutzvorrich-
tungen
Beifahrerairbag Ausgeschaltet
Beifahrer-Gurtstraffer Eingeschaltet

611-2. Kindersicherheit
1
HILUX_OM_OM71335M_(EM)
Sicherheitsinformationen
QNicht besetzt
QEs liegt eine Funktionsstörung des Systems vor
Kontroll-/
Warnleuchte
“PASSENGER AIRBAG”-Kontrollleuchte Kontrollleuchte
“OFF”
SRS-Warnleuchte AusSicherheitsgurt-Warnleuchte
Schutzvorrich-
tungen
Beifahrerairbag Ausgeschaltet
Beifahrer-Gurtstraffer
Eingeschaltet*7
oder
ausgeschaltet*8
Kontroll-/
Warnleuchte
“PASSENGER AIRBAG”-Kontrollleuchte Kontrollleuchte
“OFF”
SRS-Warnleuchte Ein
Sicherheitsgurt-Warnleuchte blinkt
Schutzvorrich-
tungen
Beifahrerairbag Ausgeschaltet
Beifahrer-Gurtstraffer Eingeschaltet

621-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)

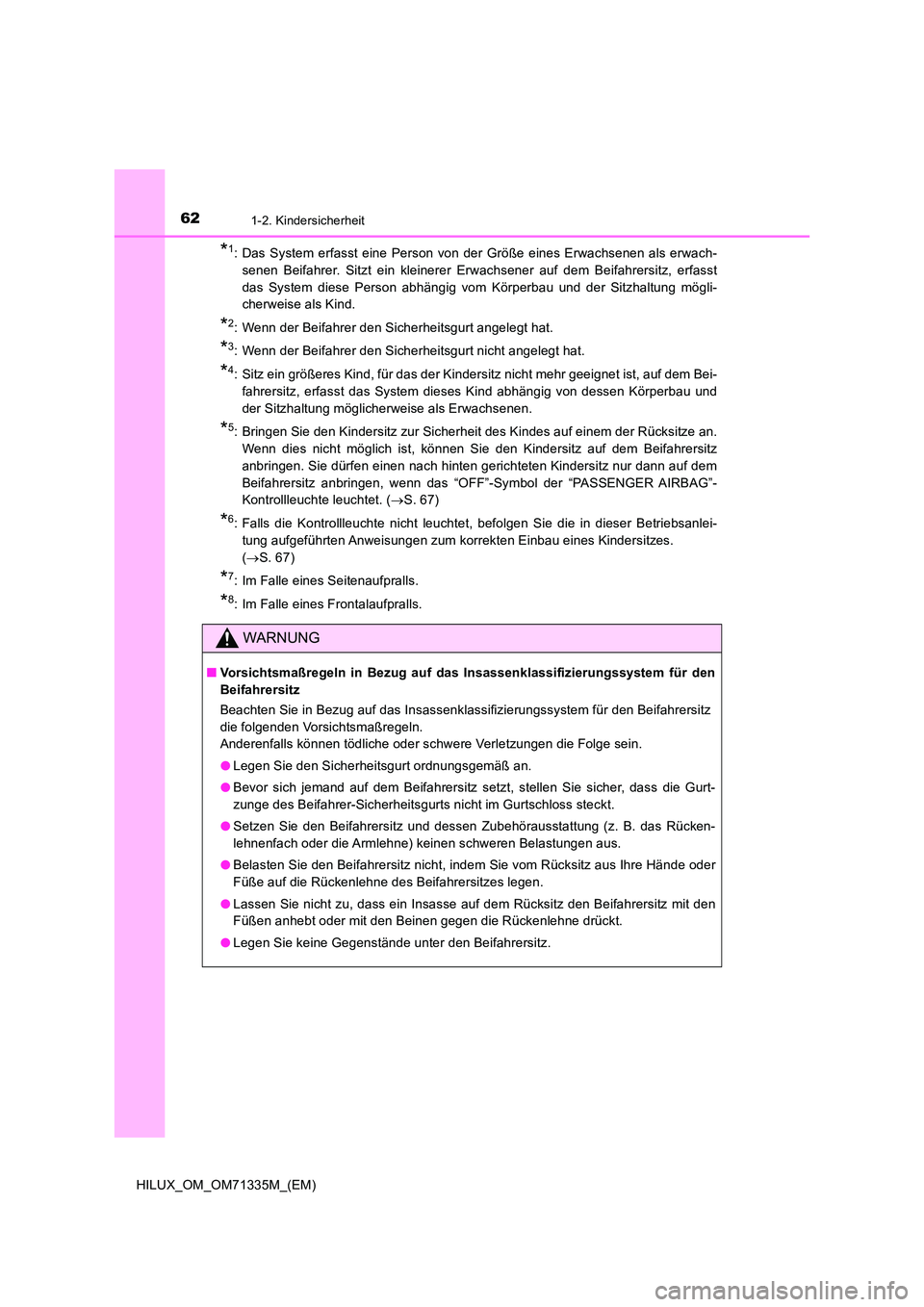

*1: Das System erfasst eine Person von der Größe eines Erwachsenen als erwach-
senen Beifahrer. Sitzt ein kleinerer Erwachsener auf dem Beifahrersitz, erfasst
das System diese Person abhängig vom Körperbau und der Sitzhaltung mögli-
cherweise als Kind.
*2: Wenn der Beifahrer den Sicherheitsgurt angelegt hat.
*3: Wenn der Beifahrer den Sicherheitsgurt nicht angelegt hat.
*4: Sitz ein größeres Kind, für das der Kindersitz nicht mehr geeignet ist, auf dem Bei-
fahrersitz, erfasst das System dieses Kind abhängig von dessen Körperbau und
der Sitzhaltung möglicherweise als Erwachsenen.
*5: Bringen Sie den Kindersitz zur Sicherheit des Kindes auf einem der Rücksitze an.
Wenn dies nicht möglich ist, können Sie den Kindersitz auf dem Beifahrersitz
anbringen. Sie dürfen einen nach hinten gerichteten Kindersitz nur dann auf dem
Beifahrersitz anbringen, wenn das “OFF”-Symbol der “PASSENGER AIRBAG”-
Kontrollleuchte leuchtet. ( S. 67)
*6: Falls die Kontrollleuchte nicht leuchtet, befolgen Sie die in dieser Betriebsanlei-
tung aufgeführten Anweisungen zum korrekten Einbau eines Kindersitzes.
( S. 67)
*7: Im Falle eines Seitenaufpralls.
*8: Im Falle eines Frontalaufpralls.
WARNUNG
QVorsichtsmaßregeln in Bezug auf das Insassenklassifizierungssystem für den
Beifahrersitz
Beachten Sie in Bezug auf das Insassenklassifizierungssystem für den Beifahrersitz
die folgenden Vorsichtsmaßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
O Legen Sie den Sicherheitsgurt ordnungsgemäß an.
O Bevor sich jemand auf dem Beifahrersitz setzt, stellen Sie sicher, dass die Gurt-
zunge des Beifahrer-Sicherheitsgurts nicht im Gurtschloss steckt.
O Setzen Sie den Beifahrersitz und dessen Zubehörausstattung (z. B. das Rücken-
lehnenfach oder die Armlehne) keinen schweren Belastungen aus.
O Belasten Sie den Beifahrersitz nicht, indem Sie vom Rücksitz aus Ihre Hände oder
Füße auf die Rückenlehne des Beifahrersitzes legen.
O Lassen Sie nicht zu, dass ein Insasse auf dem Rücksitz den Beifahrersitz mit den
Füßen anhebt oder mit den Beinen gegen die Rückenlehne drückt.
O Legen Sie keine Gegenstände unter den Beifahrersitz.

631-2. Kindersicherheit
1
HILUX_OM_OM71335M_(EM)
Sicherheitsinformationen
WARNUNG
QVorsichtsmaßregeln in Bezug auf das Insassenklassifizierungssystem für den
Beifahrersitz
O Neigen Sie die Rückenlehne des Beifahrersitzes nicht so weit zurück, dass sie den
Rücksitz berührt. Anderenfalls könnte das “OFF”-Symbol der “PASSENGER AIR-
BAG”-Kontrollleuchte aufleuchten und damit anzeigen, dass die SRS-Airbags für
den Beifahrersitz bei einem schweren Unfall nicht aktiviert werden. Berührt die
Rückenlehne den Rücksitz, neigen Sie sie so weit nach vorn, bis sie den Rücksitz
nicht mehr berührt. Lassen Sie die Rückenlehne des Beifahrersitzes während der
Fahrt in möglichst aufrechter Stellung. Eine zu weit zurückgeneigte Rückenlehne
kann die Effektivität des Sicherheitsgurtsystems beeinträchtigen.
O Sitzt ein Erwachsener auf dem Beifahrersitz, leuchtet das “ON”-Symbol der “PAS-
SENGER AIRBAG”-Kontrollleuchte. Fa lls das “OFF”-Symbol der “PASSENGER
AIRBAG”-Kontrollleuchte leuchtet, bitten Sie den Beifahrer, sich aufrecht und weit
hinten auf dem Sitz hinzusetzen, die Füße auf den Boden zu stellen und den
Sicherheitsgurt ordnungsgemäß anzulegen. Leuchtet das “OFF”-Symbol der “PAS-
SENGER AIRBAG”-Kontrollleuchte weiterhin, bitten Sie den Beifahrer, auf dem
Rücksitz Platz zu nehmen. Falls das nicht möglich ist, schieben Sie den Beifahrer-
sitz ganz nach hinten.
O Wenn es unvermeidbar ist, einen nach vorn gerichteten Kindersitz auf dem Beifah-
rersitz anzubringen, müssen Sie ihn vorschriftsmäßig anbringen. ( S. 67)
O Verändern Sie die Vordersitze nicht und bauen Sie sie nicht aus.
O Treten Sie nicht gegen den Beifahrersitz und setzen Sie ihn keinen starken Stößen
aus. Anderenfalls kann die SRS-Warnleuchte aufleuchten, wodurch eine Funkti-
onsstörung des Insassenklassifizierungssystems für den Beifahrersitz angezeigt
wird. Setzen Sie sich in diesem Fall sofort mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
O Auf den Rücksitzen angebrachte Kindersitze dürfen die Rückenlehnen der Vorder-
sitze nicht berühren.
O Verwenden Sie kein Sitzzubehör wie Kissen oder Sitzbezüge, die die Sitzkis-
senoberfläche abdecken.
O Verändern Sie die Vordersitzpolster nicht und tauschen Sie sie nicht aus.
O Wenn es unvermeidbar ist, einen nach hinten gerichteten Kindersitz auf dem Bei-
fahrersitz anzubringen, lösen Sie nicht den Sicherheitsgurt, während das Fahrzeug
in Bewegung ist. Anderenfalls kann sich das Airbagsystem einschalten.

641-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)

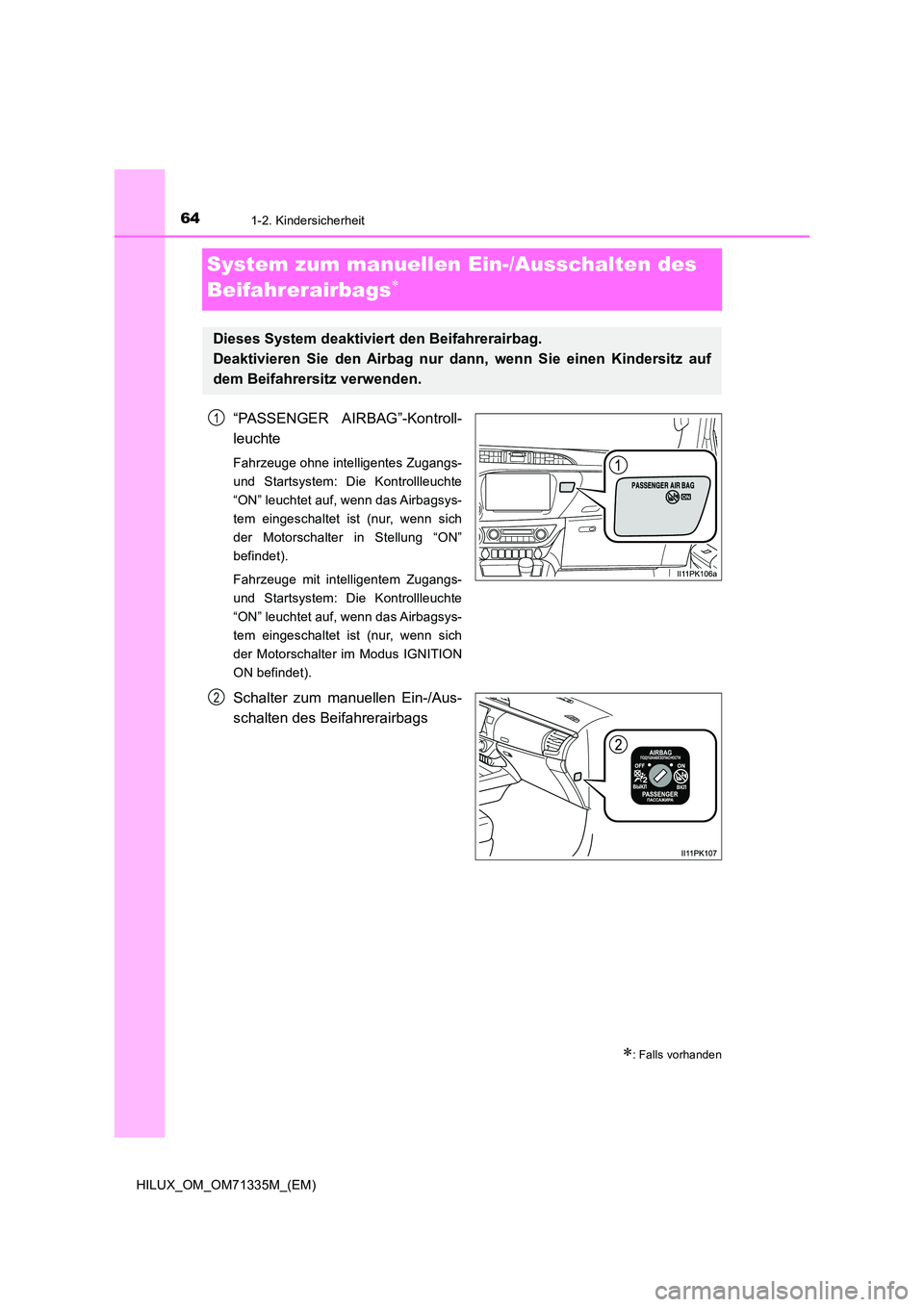

System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIRBAG”-Kontroll-
leuchte
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem: Die Kontrollleuchte
“ON” leuchtet auf, wenn das Airbagsys-
tem eingeschaltet ist (nur, wenn sich
der Motorschalter in Stellung “ON”
befindet).
Fahrzeuge mit intelligentem Zugangs-
und Startsystem: Die Kontrollleuchte
“ON” leuchtet auf, wenn das Airbagsys-
tem eingeschaltet ist (nur, wenn sich
der Motorschalter im Modus IGNITION
ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
: Falls vorhanden
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie den Airbag nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2

651-2. Kindersicherheit
1
HILUX_OM_OM71335M_(EM)
Sicherheitsinformationen

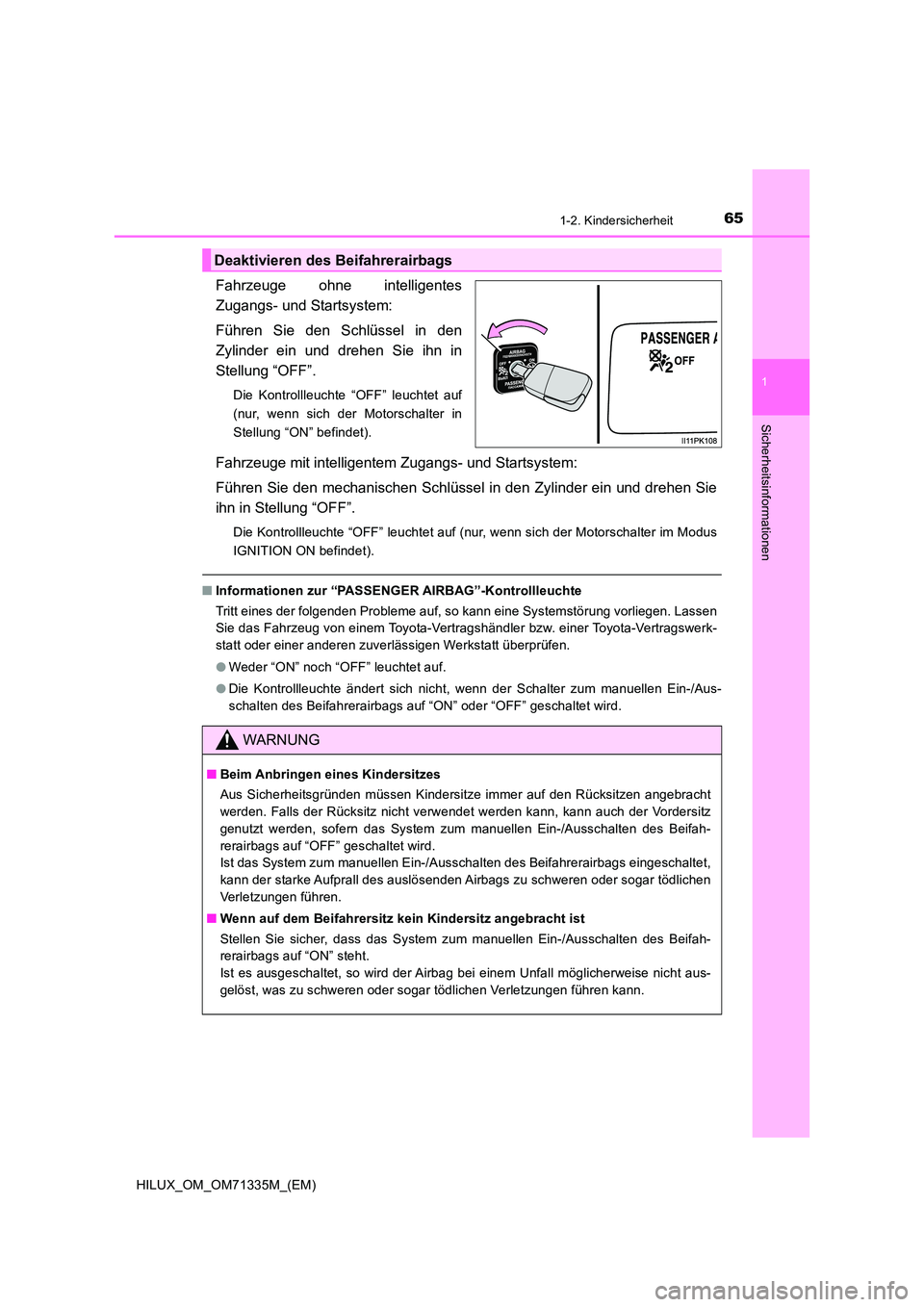

Fahrzeuge ohne intelligentes
Zugangs- und Startsystem:
Führen Sie den Schlüssel in den
Zylinder ein und drehen Sie ihn in
Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf
(nur, wenn sich der Motorschalter in
Stellung “ON” befindet).
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Führen Sie den mechanischen Schlüssel in den Zylinder ein und drehen Sie
ihn in Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf (nur, wenn sich der Motorschalter im Modus
IGNITION ON befindet).
Q Informationen zur “PASSENGER AIRBAG”-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
O Weder “ON” noch “OFF” leuchtet auf.
O Die Kontrollleuchte ändert sich nicht, wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
Deaktivieren des Beifahrerairbags
WARNUNG
Q Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Vordersitz
genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “OFF” geschaltet wird.
Ist das System zum manuellen Ein-/Ausschalten des Beifahrerairbags eingeschaltet,
kann der starke Aufprall des auslösenden Airbags zu schweren oder sogar tödlichen
Verletzungen führen.
Q Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Ist es ausgeschaltet, so wird der Airbag bei einem Unfall möglicherweise nicht aus-
gelöst, was zu schweren oder sogar tödlichen Verletzungen führen kann.

661-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)

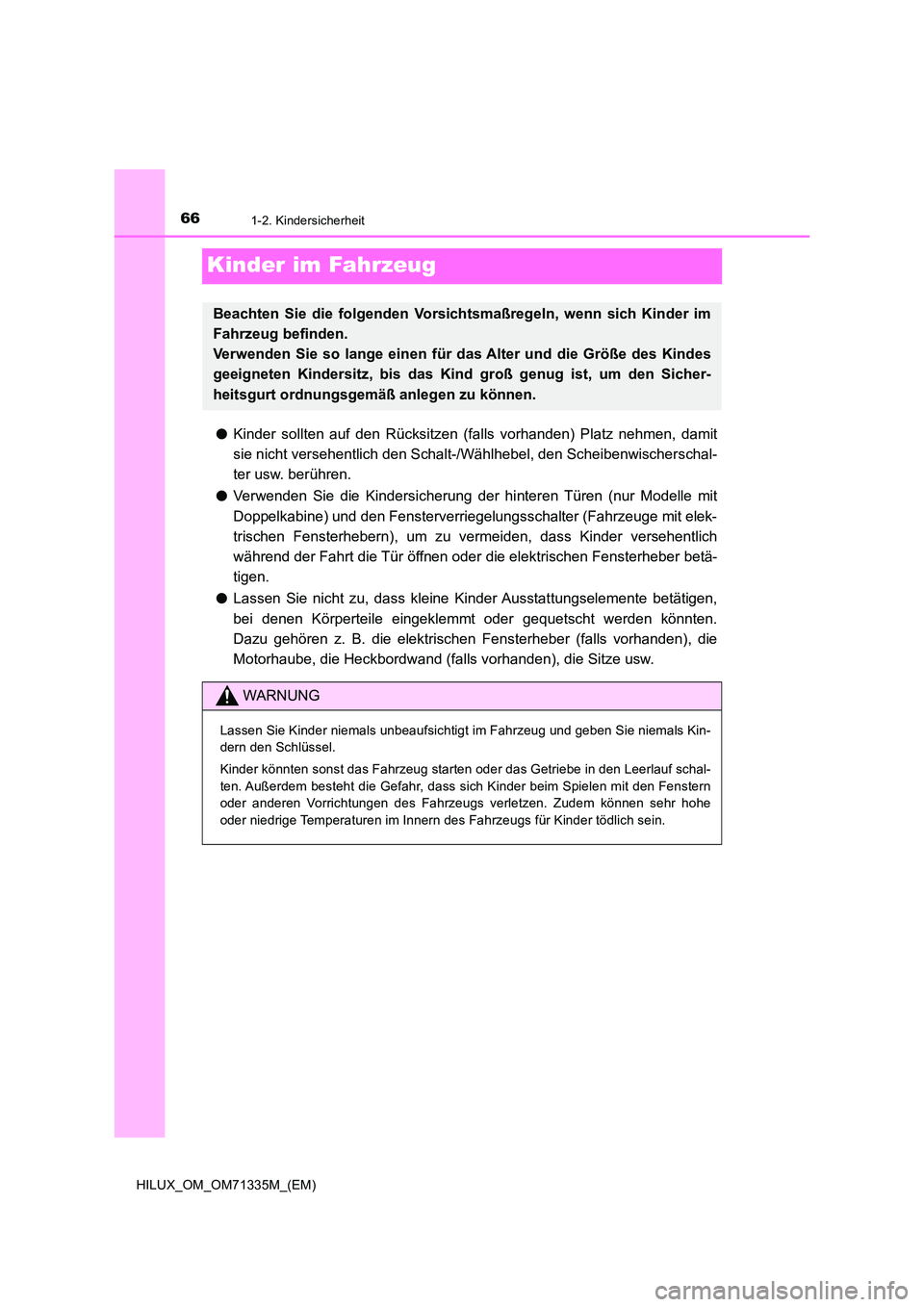

Kinder im Fahrzeug
OKinder sollten auf den Rücksitzen (falls vorhanden) Platz nehmen, damit
sie nicht versehentlich den Schalt-/Wählhebel, den Scheibenwischerschal-
ter usw. berühren.
O Verwenden Sie die Kindersicherung der hinteren Türen (nur Modelle mit
Doppelkabine) und den Fensterverriegelungsschalter (Fahrzeuge mit elek-
trischen Fensterhebern), um zu vermeiden, dass Kinder versehentlich
während der Fahrt die Tür öffnen oder die elektrischen Fensterheber betä-
tigen.
O Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen,
bei denen Körperteile eingeklemmt oder gequetscht werden könnten.
Dazu gehören z. B. die elektrischen Fensterheber (falls vorhanden), die
Motorhaube, die Heckbordwand (falls vorhanden), die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes
geeigneten Kindersitz, bis das Kind groß genug ist, um den Sicher-
heitsgurt ordnungsgemäß anlegen zu können.
WARNUNG
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in den Leerlauf schal-
ten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fenstern
oder anderen Vorrichtungen des Fahrzeugs verletzen. Zudem können sehr hohe
oder niedrige Temperaturen im Innern des Fahrzeugs für Kinder tödlich sein.

67
1
1-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)
Sicherheitsinformationen

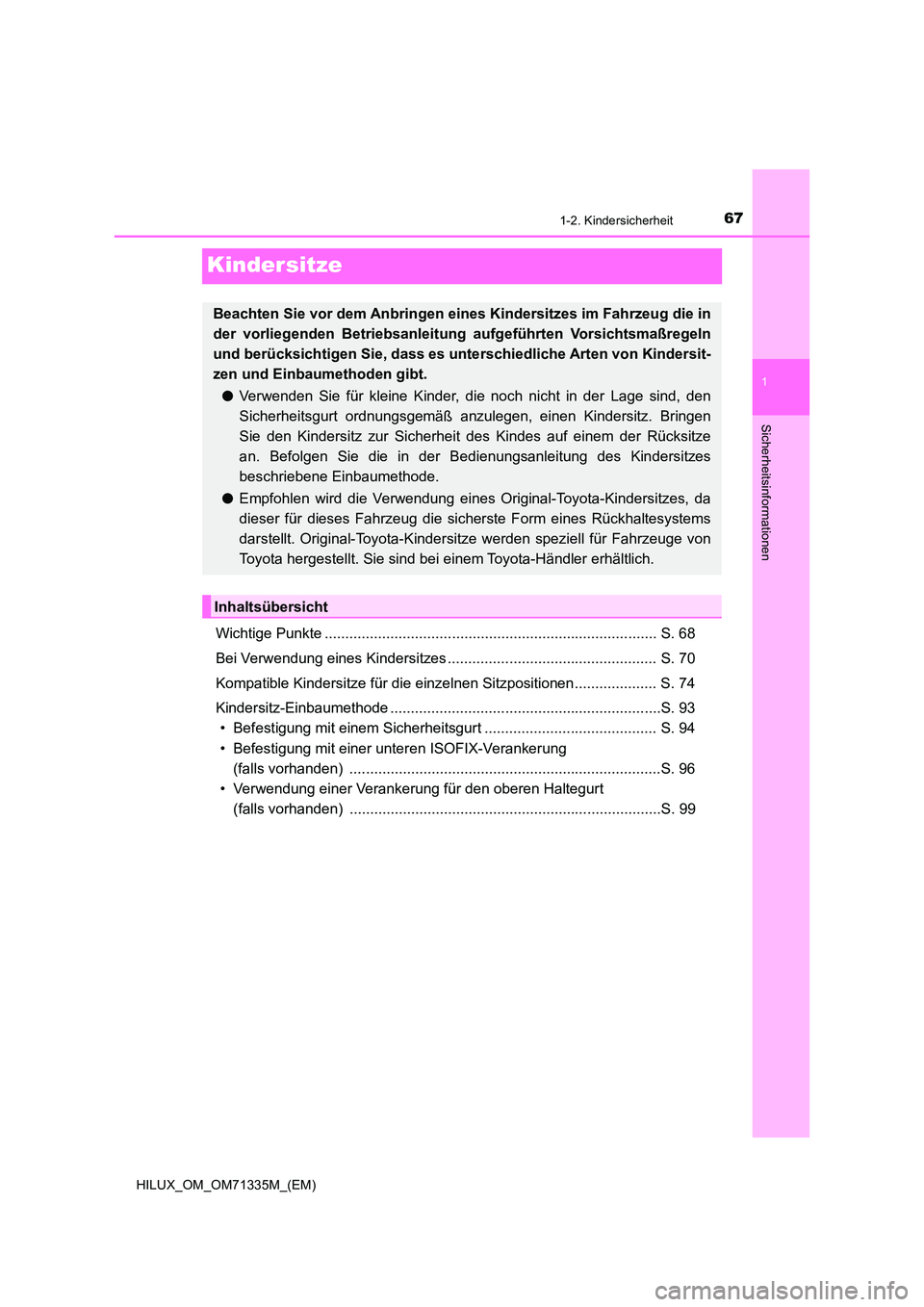

Kindersitze
Wichtige Punkte ................................................................................. S. 68
Bei Verwendung eines Kindersitzes ................................................... S. 70
Kompatible Kindersitze für die einzelnen Sitzpositionen.................... S. 74
Kindersitz-Einbaumethode ..................................................................S. 93
• Befestigung mit einem Sicherheitsgurt .......................................... S. 94
• Befestigung mit einer unteren ISOFIX-Verankerung
(falls vorhanden) ............................................................................S. 96
• Verwendung einer Verankerung für den oberen Haltegurt
(falls vorhanden) ............................................................................S. 99
Beachten Sie vor dem Anbringen eines Kindersitzes im Fahrzeug die in
der vorliegenden Betriebsanleitung aufgeführten Vorsichtsmaßregeln
und berücksichtigen Sie, dass es unte rschiedliche Arten von Kindersit-
zen und Einbaumethoden gibt.
O Verwenden Sie für kleine Kinder, die noch nicht in der Lage sind, den
Sicherheitsgurt ordnungsgemäß anz ulegen, einen Kindersitz. Bringen
Sie den Kindersitz zur Sicherheit des Kindes auf einem der Rücksitze
an. Befolgen Sie die in der Bedienungsanleitung des Kindersitzes
beschriebene Einbaumethode.
O Empfohlen wird die Verwendung eines Original-Toyota-Kindersitzes, da
dieser für dieses Fahrzeug die sicherste Form eines Rückhaltesystems
darstellt. Original-Toyota-Kindersitze werden speziell für Fahrzeuge von
Toyota hergestellt. Sie sind bei einem Toyota-Händler erhältlich.
Inhaltsübersicht

681-2. Kindersicherheit
HILUX_OM_OM71335M_(EM)
OBeachten und befolgen Sie die für Kindersitze geltenden Warnungen
sowie die diesbezüglichen Gesetze und Vorschriften.
O Verwenden Sie so lange einen Kindersitz, bis das Kind groß genug ist, um
den Sicherheitsgurt des Fahrzeugs ordnungsgemäß anlegen zu können.
O Wählen Sie einen der Größe und dem Alter des Kindes entsprechenden
Kindersitz.
O Beachten Sie, dass nicht jeder Kindersitz in jedes Fahrzeug passt.
Überprüfen Sie daher vor der Verwendung bzw. dem Kauf eines Kindersit-
zes, ob dieser mit den Sitzpositionen kompatibel ist. ( S. 74)
Wichtige Punkte
