4997-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 613)
Formen på de utvendige lysene varierer i forhold til graden på bilen
osv.
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
Halogenlamper type AHalogenlamper type B
OM0K641NO.book Page 499 Wednes day, February 10, 2021 1:44 PM

5007-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Frontlys (fjern-/nærlys) (utstyrsavhengig)
Frontlys (nærlys) (utstyrsavhengig)
Frontlys (fjernlys) (utstyrsavhengig)
Parklys foran / kjørelys (utstyrsavhengig)
Blinklys foran (utstyrsavhengig)
Halogentåkelys foran (utstyrsavhengig)
Utvendig belysning ved frontdøren (utstyrsavhengig)
Lysdiodefrontlykt
1
2
3
4
5
6
7
OM0K641NO.book Page 500 Wednes day, February 10, 2021 1:44 PM

5017-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

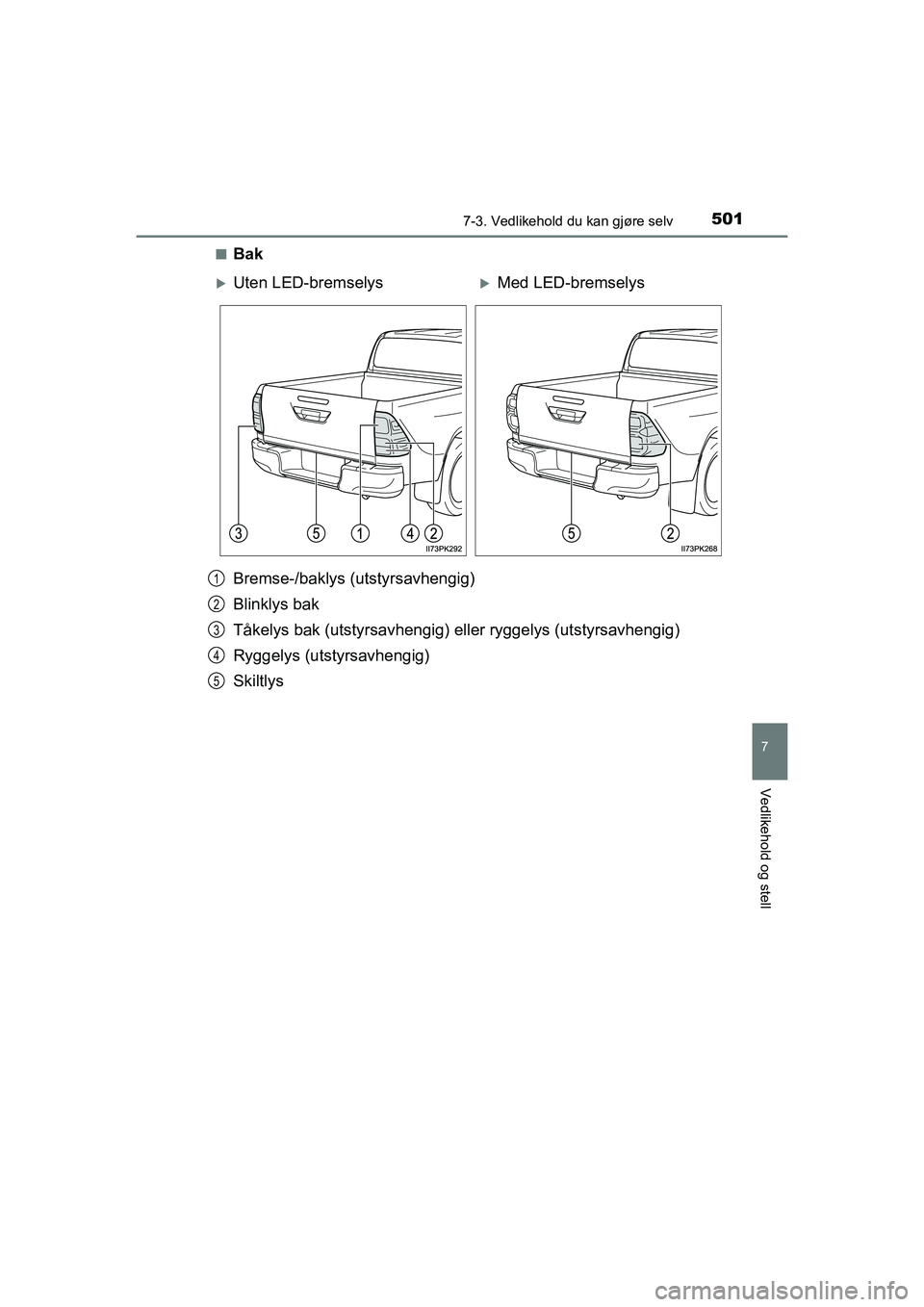

nBak
Bremse-/baklys (utstyrsavhengig)
Blinklys bak
Tåkelys bak (utstyrsavhengig) eller ryggelys (utstyrsavhengig)
Ryggelys (utstyrsavhengig)
Skiltlys
Uten LED-bremselysMed LED-bremselys
1
2
3
4
5
OM0K641NO.book Page 501 Wednes day, February 10, 2021 1:44 PM

5027-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NOn
Frontlys (fjern-/nærlys)
(halogenlamper type A)
Ta av ledningskontakten og
fjern gummidekselet.
Løsne låsefjæren.
Ta ut pæren.
For å plassere den nye pæren i
riktig stilling retter du inn knas-
tene på pæren etter utsparin-
gene i festehullet.
Følg trinnene i motsatt rekkefølge når du monterer.
Skifte av lyspærer
1
2
3
4
OM0K641NO.book Page 502 Wednes day, February 10, 2021 1:44 PM

5037-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

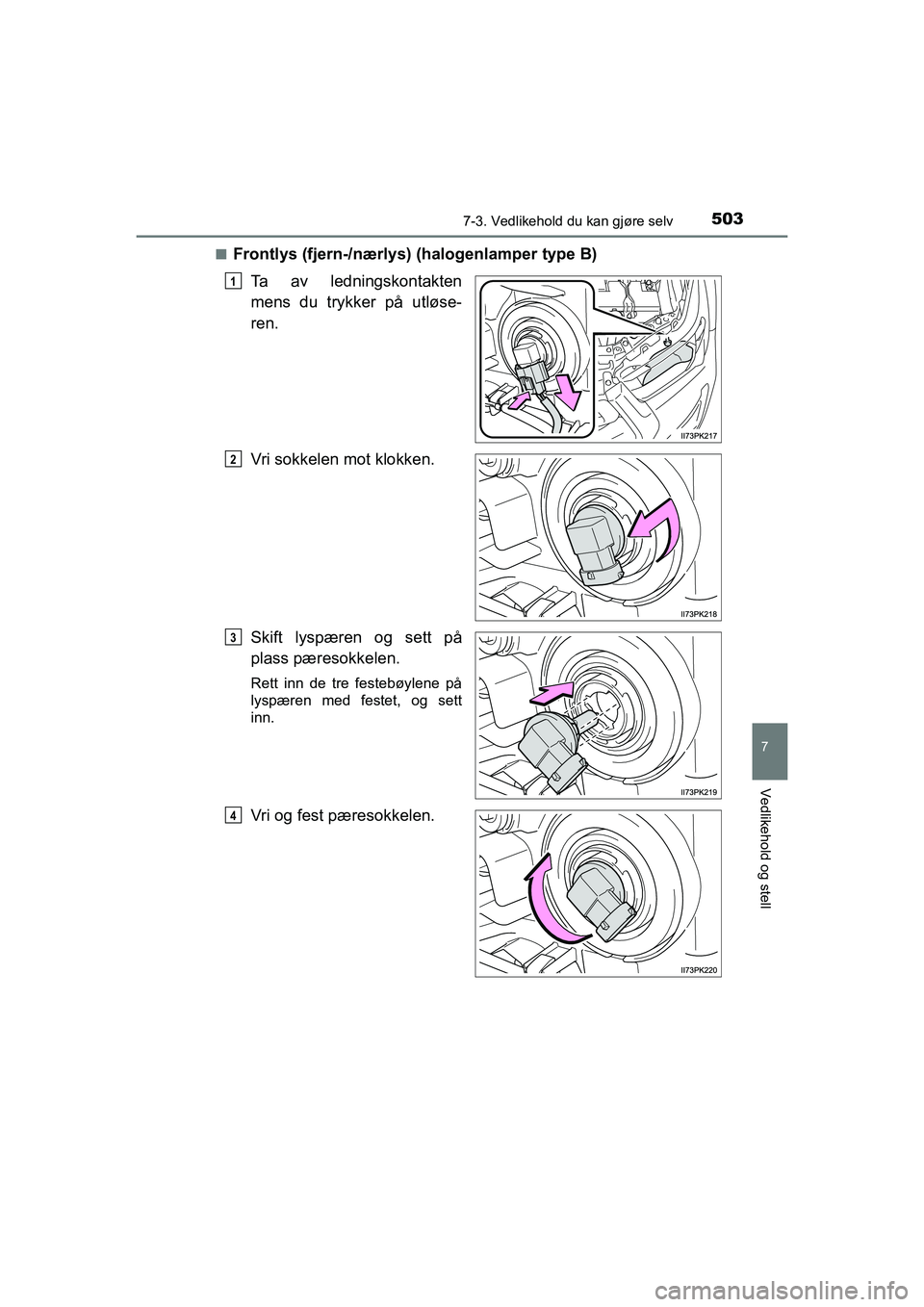

nFrontlys (fjern-/nærlys) (halogenlamper type B)
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
1
2
3
4
OM0K641NO.book Page 503 Wednes day, February 10, 2021 1:44 PM

5047-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Sett i kontakten
Beveg sokkelen lett for å se at
den ikke er løs. Slå på nærly-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom
festet.
5
OM0K641NO.book Page 504 Wednesday, February 10, 2021 1:44 PM

5057-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nFrontlys (fjernlys) (halogenlamper type B)Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
1
2
3
4
OM0K641NO.book Page 505 Wednes day, February 10, 2021 1:44 PM

5067-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO

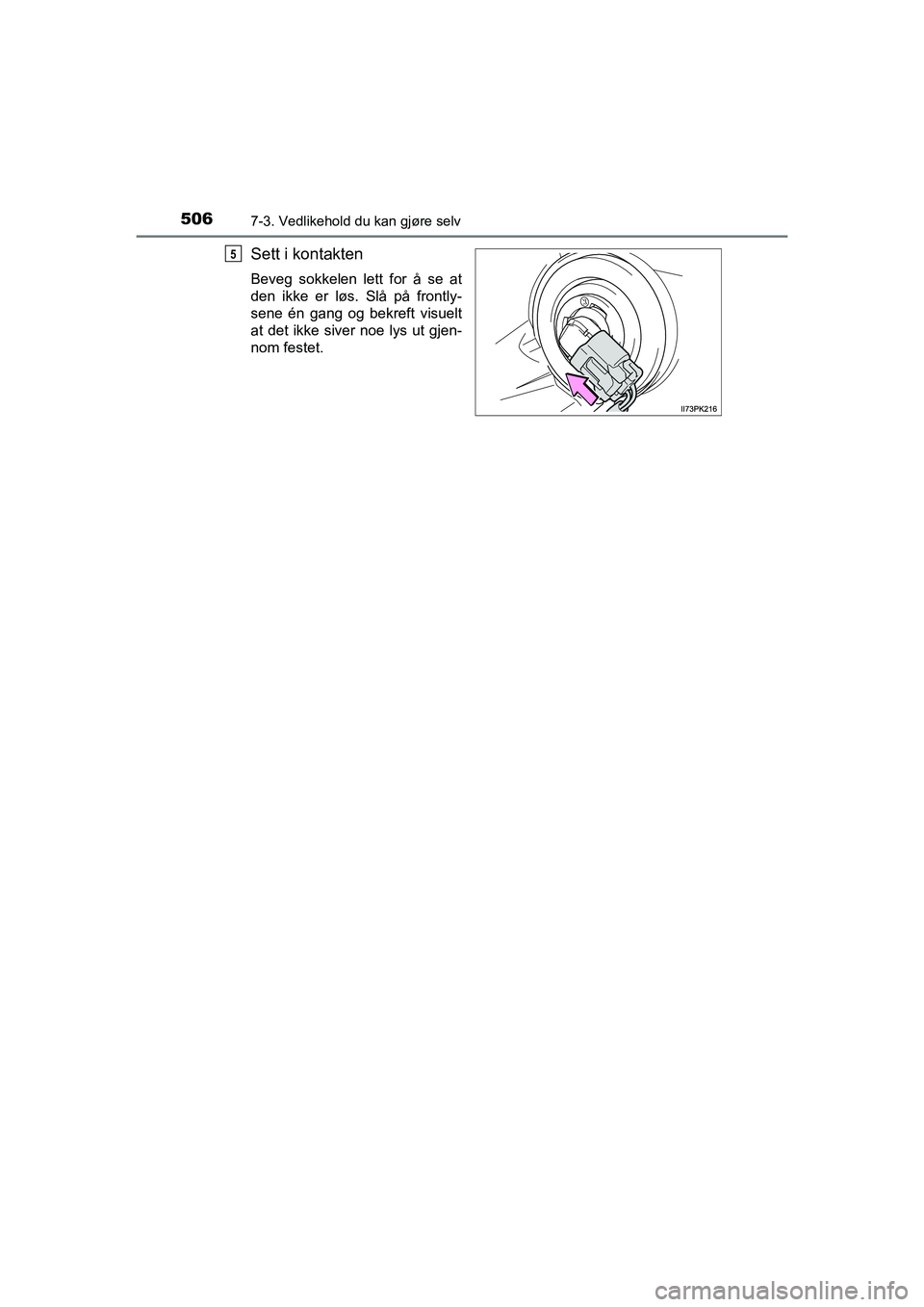

Sett i kontakten
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontly-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
5
OM0K641NO.book Page 506 Wednesday, February 10, 2021 1:44 PM

5077-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nParklys foran / kjørelys (utstyrsavhengig)
(halogenlamper type A)Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
Biler uten kjørelysBiler med kjørelys
2
Biler uten kjørelysBiler med kjørelys
3
OM0K641NO.book Page 507 Wednes day, February 10, 2021 1:44 PM

5087-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NOn
Parklys foran / kjørelys (utstyrsavhengig)
(halogenlamper type B)
For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene og klipsene.
Fjerne klipset
Feste klipset
1
1
2
Ty p e AType B
