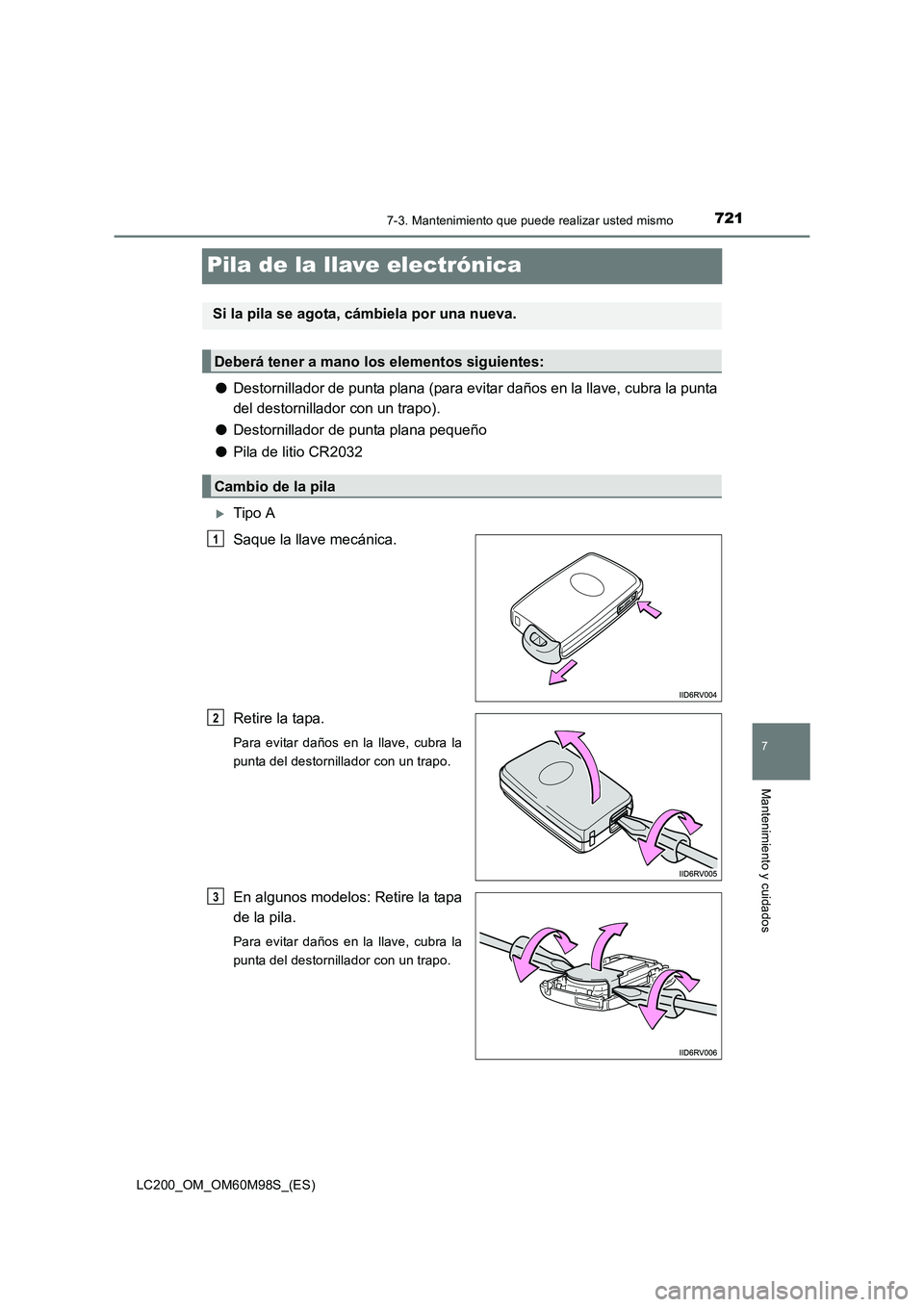

TOYOTA LAND CRUISER 2015 Manual del propietario (in Spanish)

7217-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados
Pila de la llave electrónica
●Destornillador de punta plana (para evitar daños en la llave, cubra la punta
del destornillador con un trapo).
● Destornillador de punta plana pequeño
● Pila de litio CR2032
XTipo A
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
En algunos modelos: Retire la tapa
de la pila.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2
3

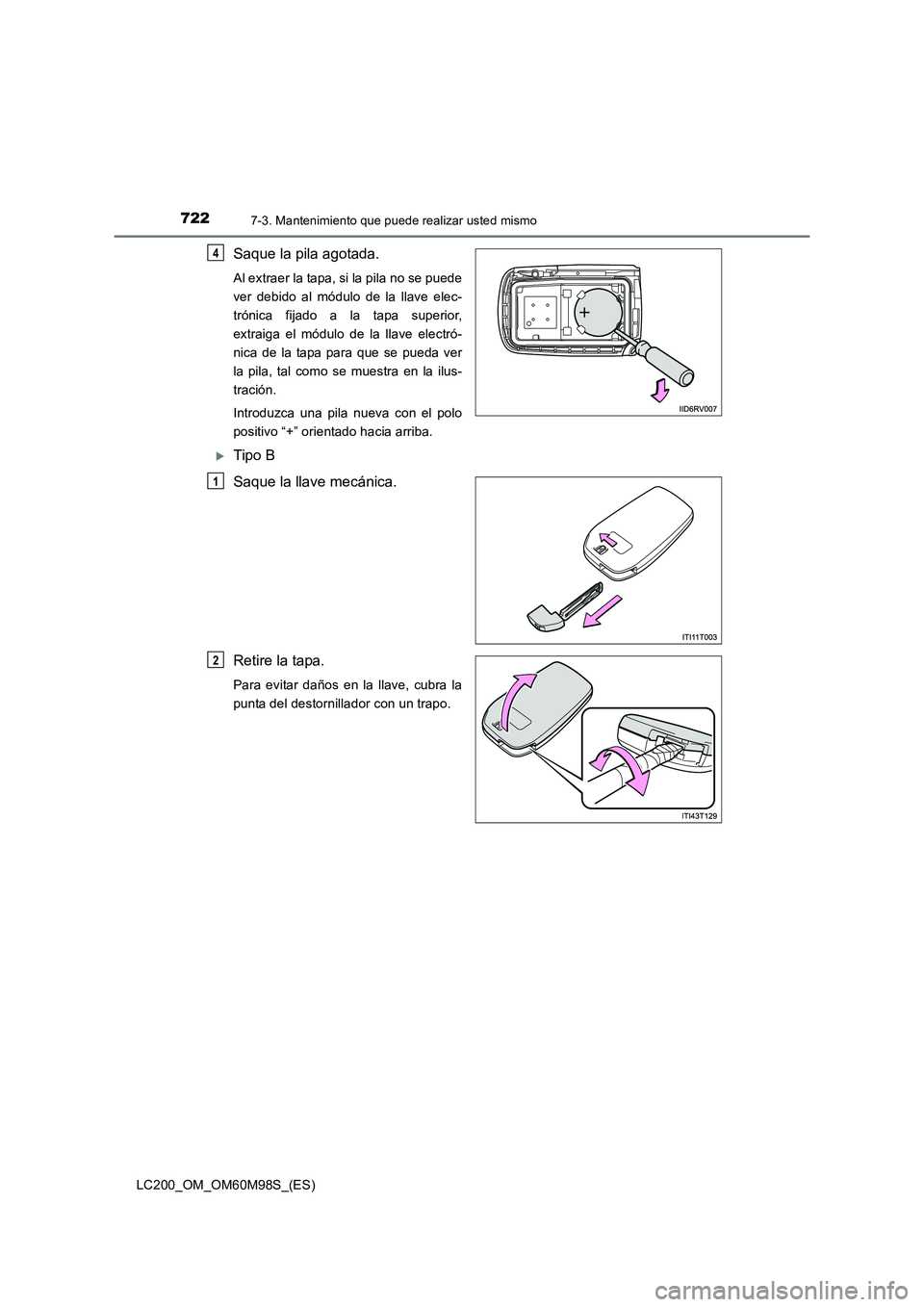

7227-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
Saque la pila agotada.
Al extraer la tapa, si la pila no se puede
ver debido al módulo de la llave elec-
trónica fijado a la tapa superior,
extraiga el módulo de la llave electró-
nica de la tapa para que se pueda ver
la pila, tal como se muestra en la ilus-
tración.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
XTipo B
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
4
1
2

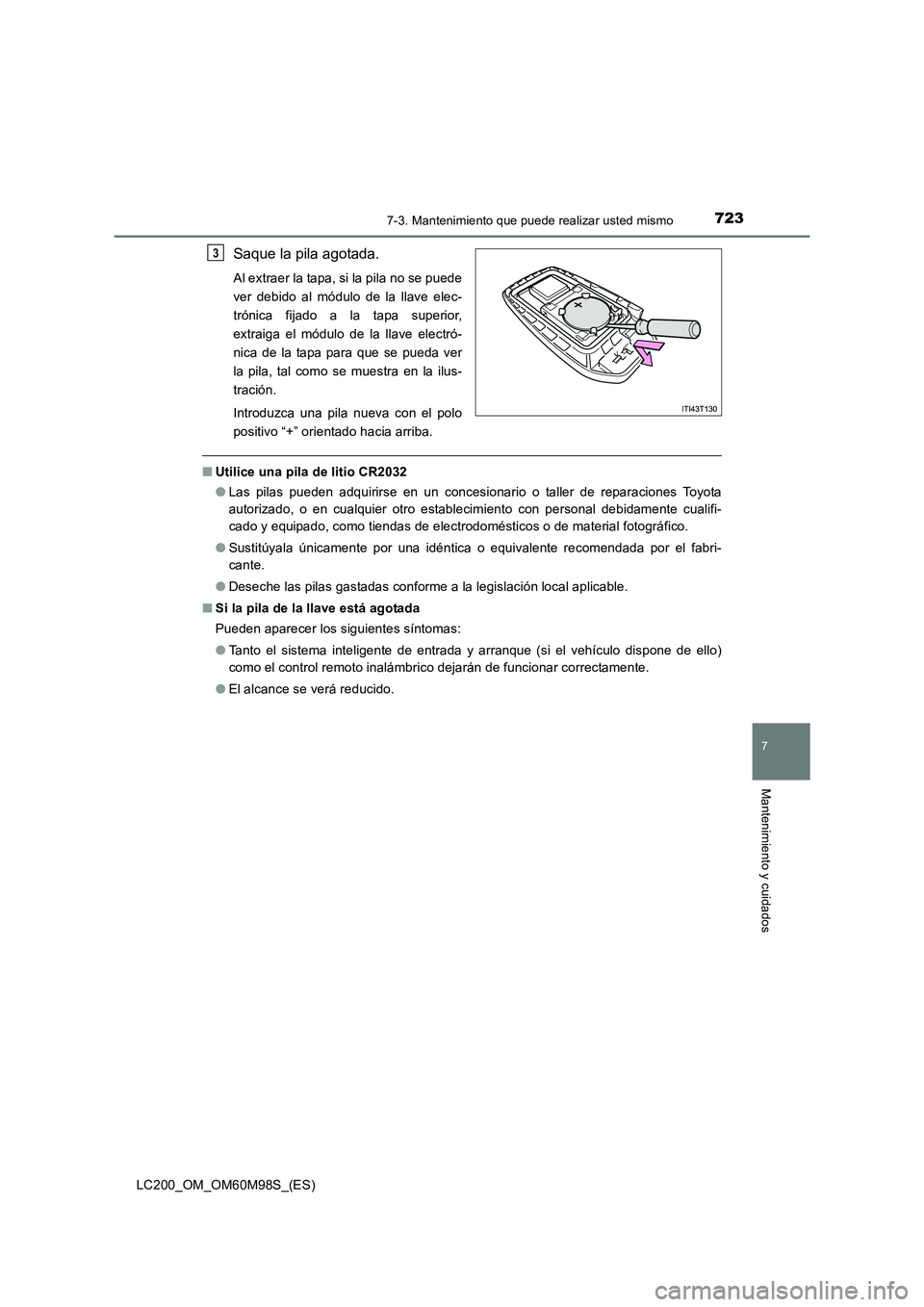

7237-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados
Saque la pila agotada.
Al extraer la tapa, si la pila no se puede
ver debido al módulo de la llave elec-
trónica fijado a la tapa superior,
extraiga el módulo de la llave electró-
nica de la tapa para que se pueda ver
la pila, tal como se muestra en la ilus-
tración.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un concesionario o taller de reparaciones Toyota
autorizado, o en cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local aplicable.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico dejarán de funcionar correctamente.
● El alcance se verá reducido.
3

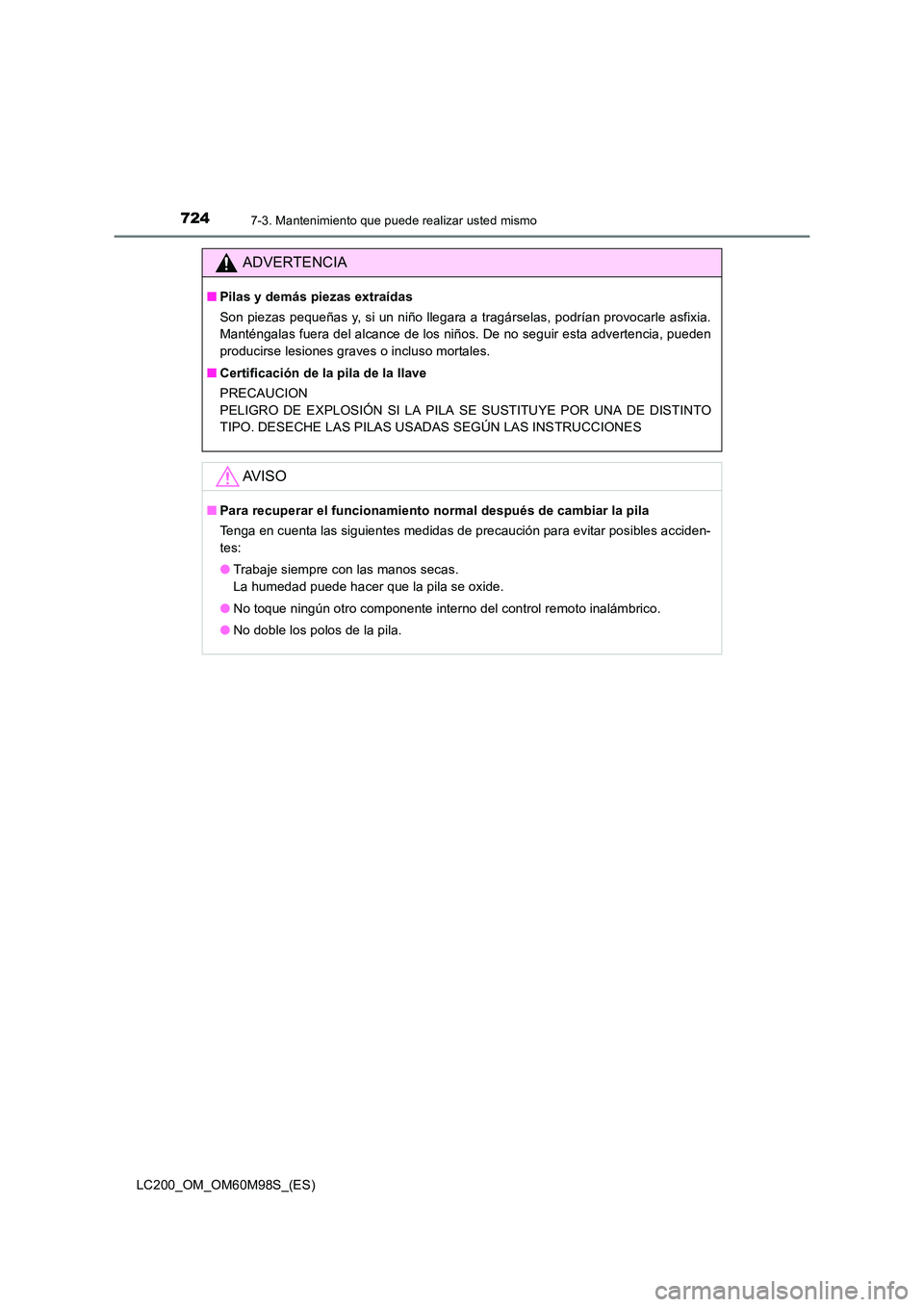

7247-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragárselas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave
PRECAUCION
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

7257-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

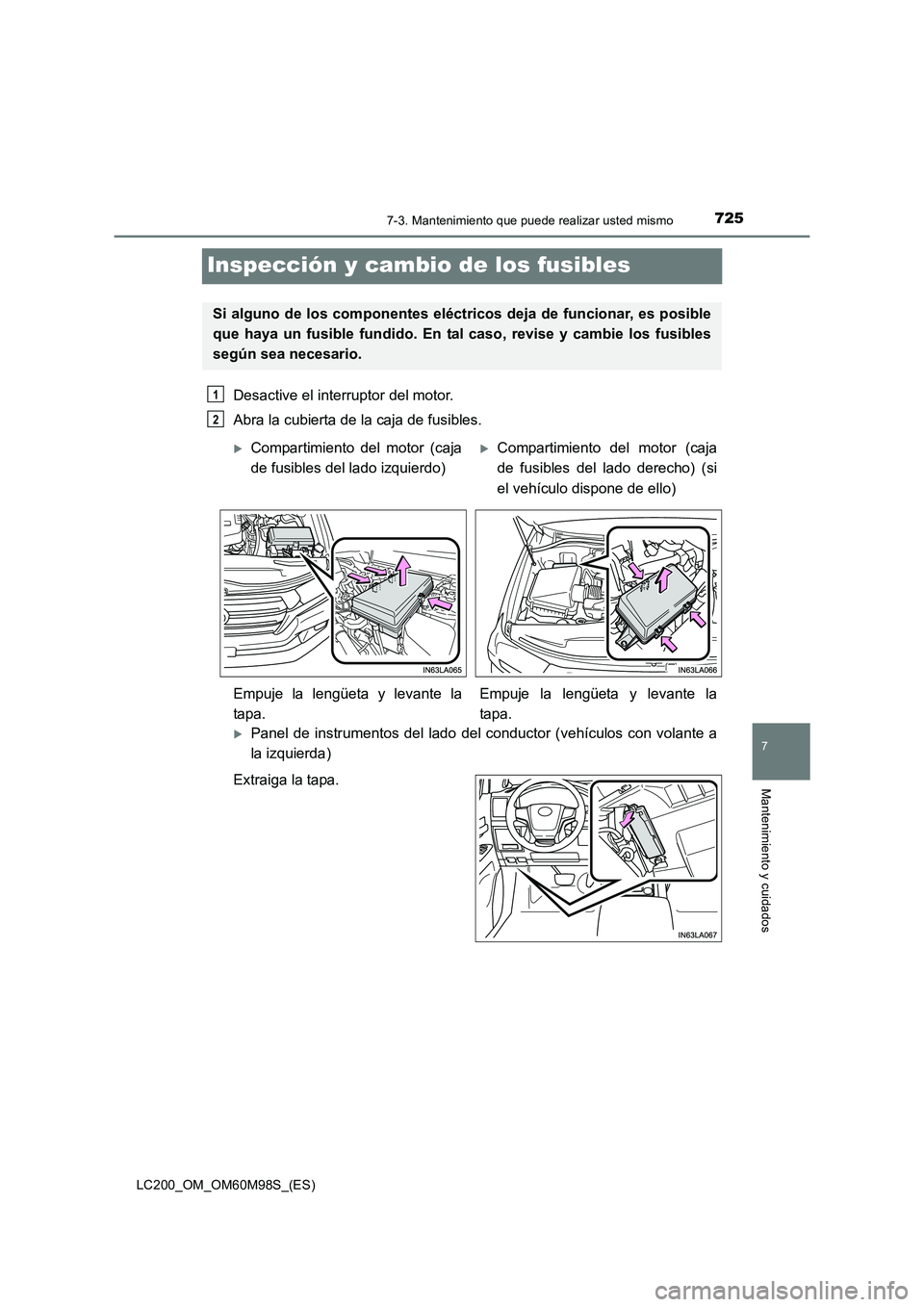

Inspección y cambio de los fusibles
Desactive el interruptor del motor.
Abra la cubierta de la caja de fusibles.
XPanel de instrumentos del lado del conductor (vehículos con volante a
la izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
XCompartimiento del motor (caja
de fusibles del lado izquierdo)XCompartimiento del motor (caja
de fusibles del lado derecho) (si
el vehículo dispone de ello)
Empuje la lengüeta y levante la
tapa. Empuje la lengüeta y levante la
tapa.

7267-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)

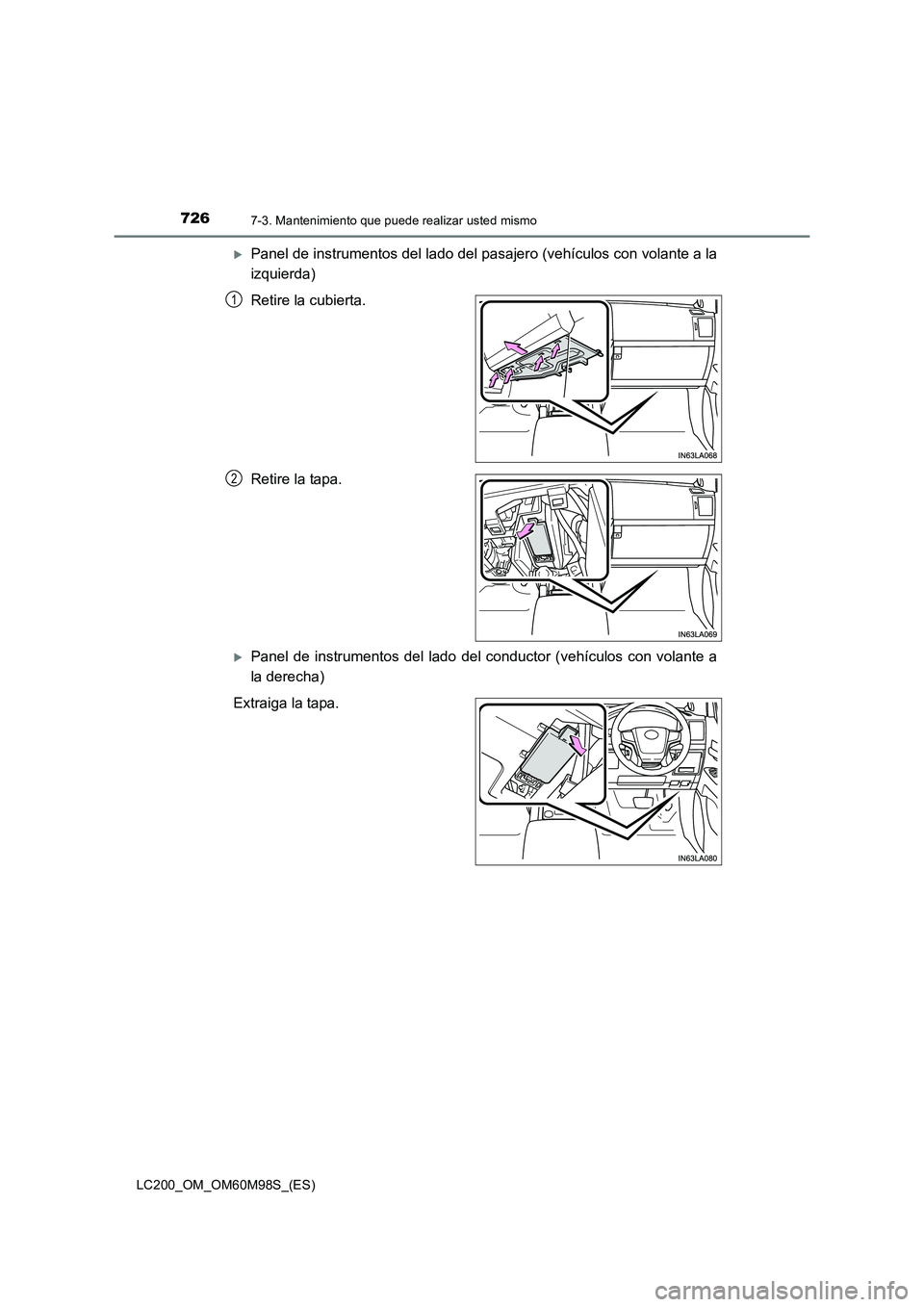

XPanel de instrumentos del lado del pasajero (vehículos con volante a la
izquierda)
Retire la cubierta.
Retire la tapa.
XPanel de instrumentos del lado del conductor (vehículos con volante a
la derecha)
Extraiga la tapa.
1
2

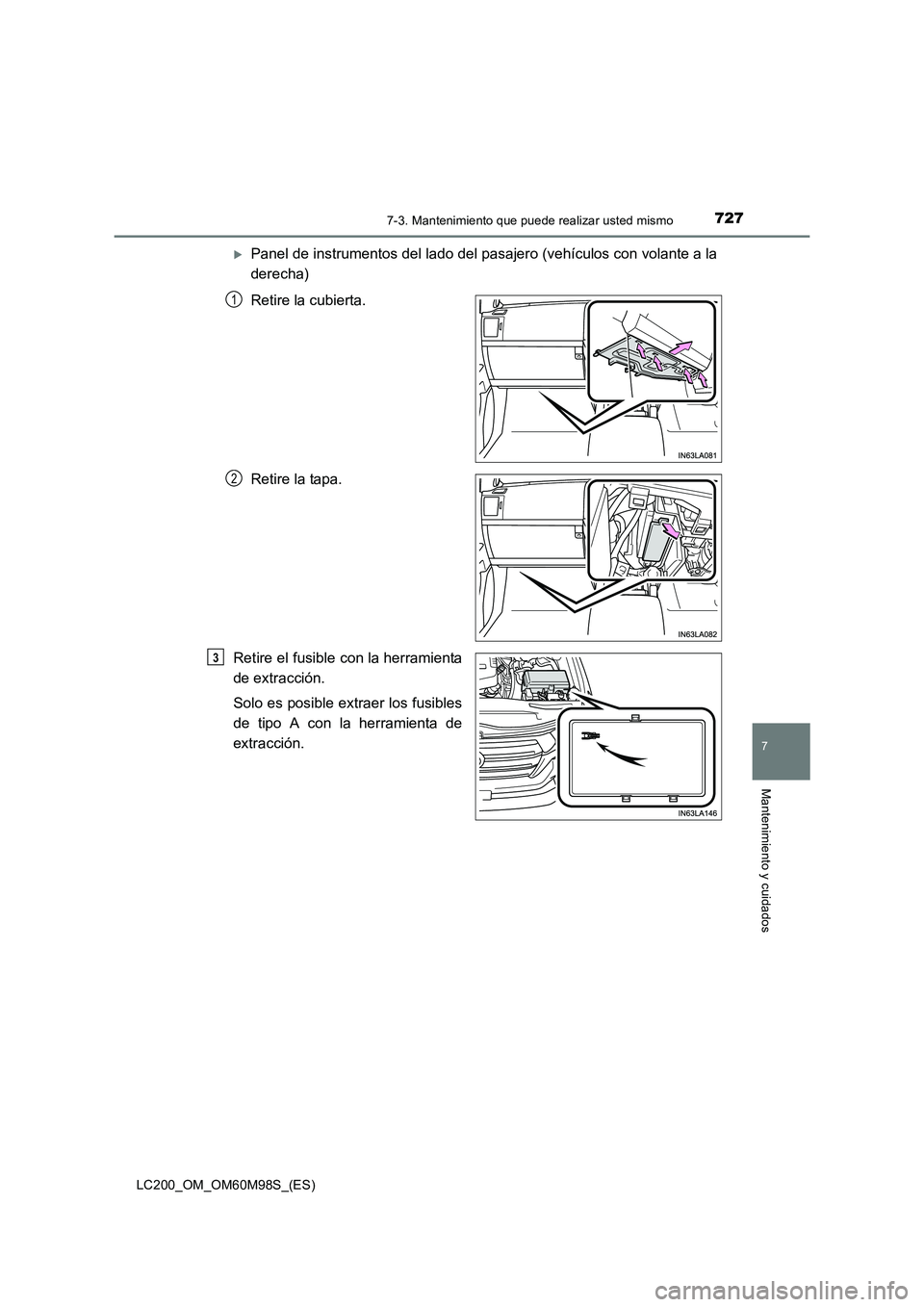

7277-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados
XPanel de instrumentos del lado del pasajero (vehículos con volante a la
derecha)
Retire la cubierta.
Retire la tapa.
Retire el fusible con la herramienta
de extracción.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
1
2
3

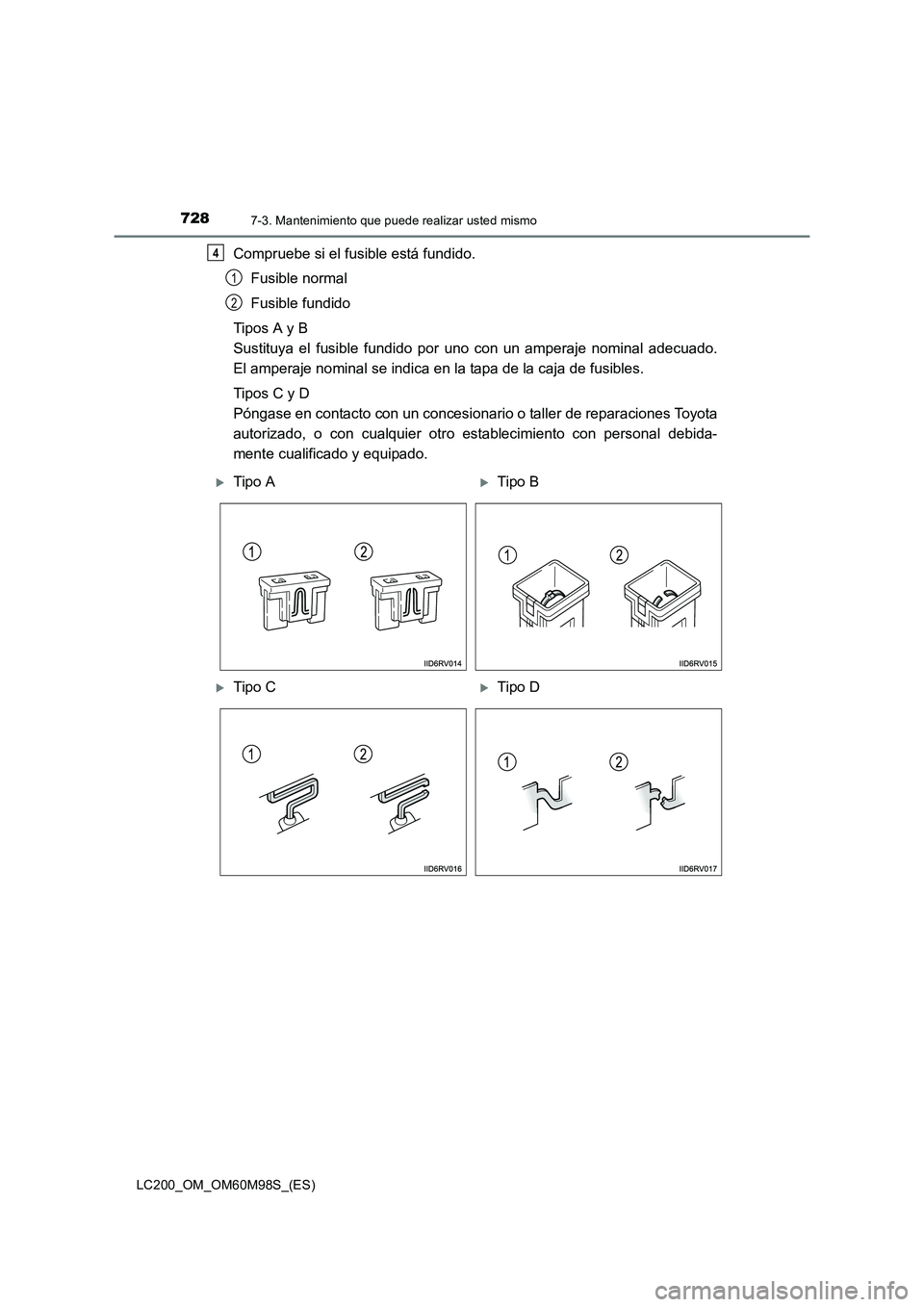

7287-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Tipos A y B
Sustituya el fusible fundido por uno con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D
Póngase en contacto con un concesionario o taller de reparaciones Toyota
autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.4
1
2
XTipo AXTipo B
XTipo CXTipo D

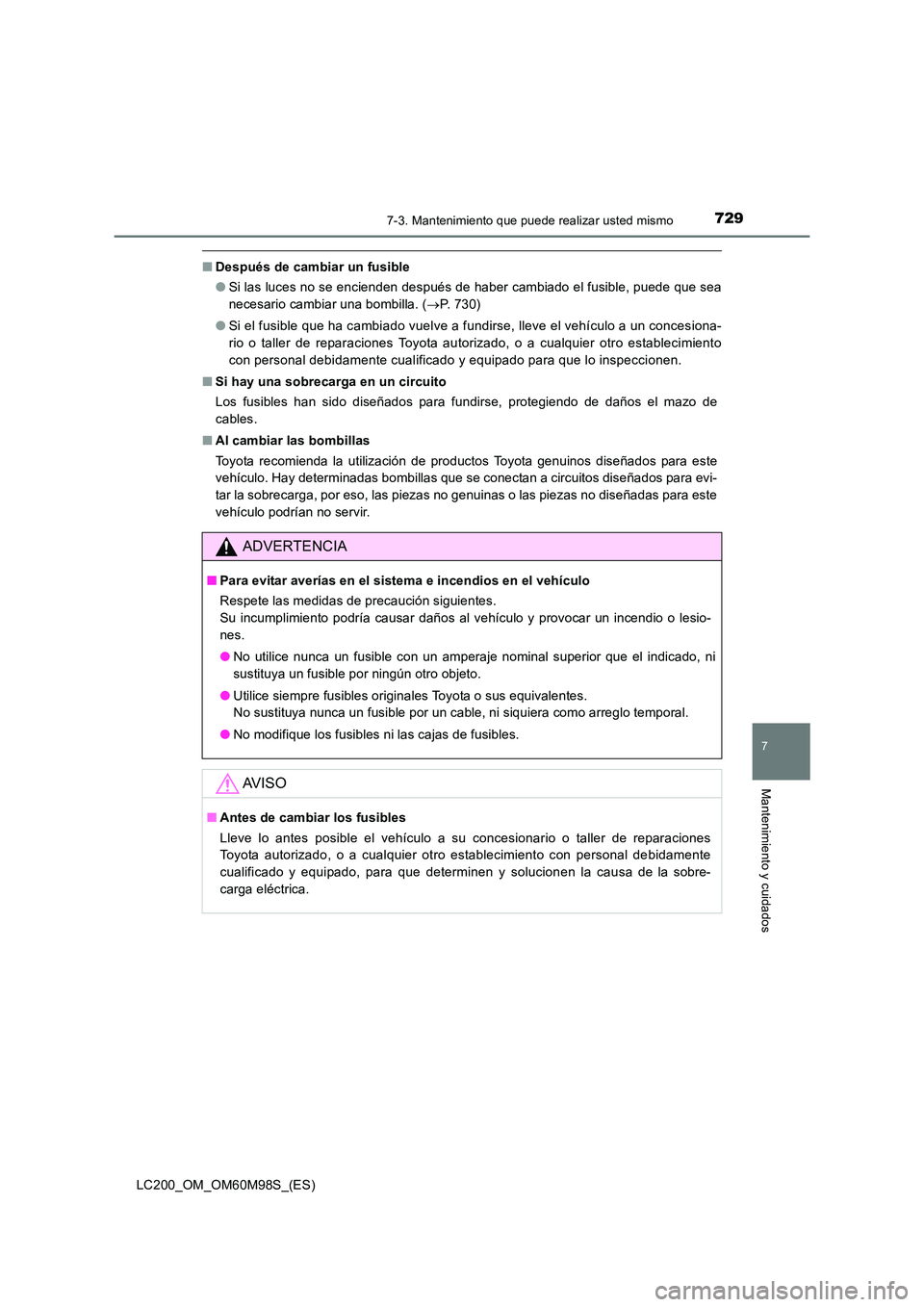

7297-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 730)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un concesiona-
rio o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento
con personal debidamente cualificado y equipado para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Hay determinadas bombillas que se conectan a circuitos diseñados para evi-
tar la sobrecarga, por eso, las piezas no genuinas o las piezas no diseñadas para este
vehículo podrían no servir.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
●No utilice nunca un fusible con un amperaje nominal superior que el indicado, ni
sustituya un fusible por ningún otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones
Toyota autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que determinen y solucionen la causa de la sobre-
carga eléctrica.

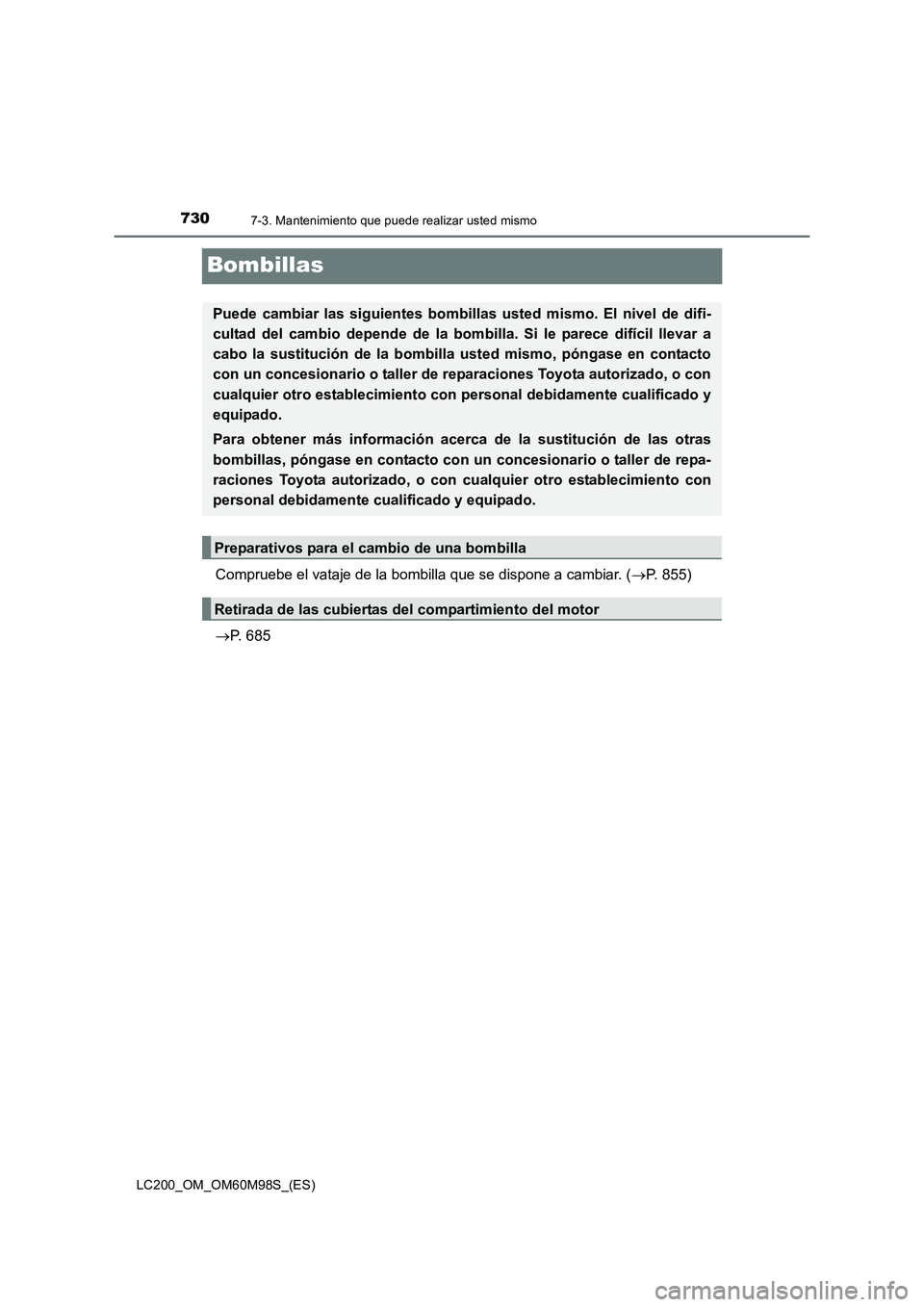

7307-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 855)
→ P. 685
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Si le parece difícil llevar a
cabo la sustitución de la bombilla usted mismo, póngase en contacto
con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento con personal debidamente cualificado y
equipado.
Para obtener más información acerca de la sustitución de las otras
bombillas, póngase en contacto con un concesionario o taller de repa-
raciones Toyota autorizado, o con cu alquier otro establecimiento con
personal debidamente cualificado y equipado.
Preparativos para el cambio de una bombilla
Retirada de las cubiertas del compartimiento del motor
