TOYOTA LAND CRUISER 2015 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2015, Model line: LAND CRUISER, Model: TOYOTA LAND CRUISER 2015Pages: 900, PDF Size: 47.12 MB

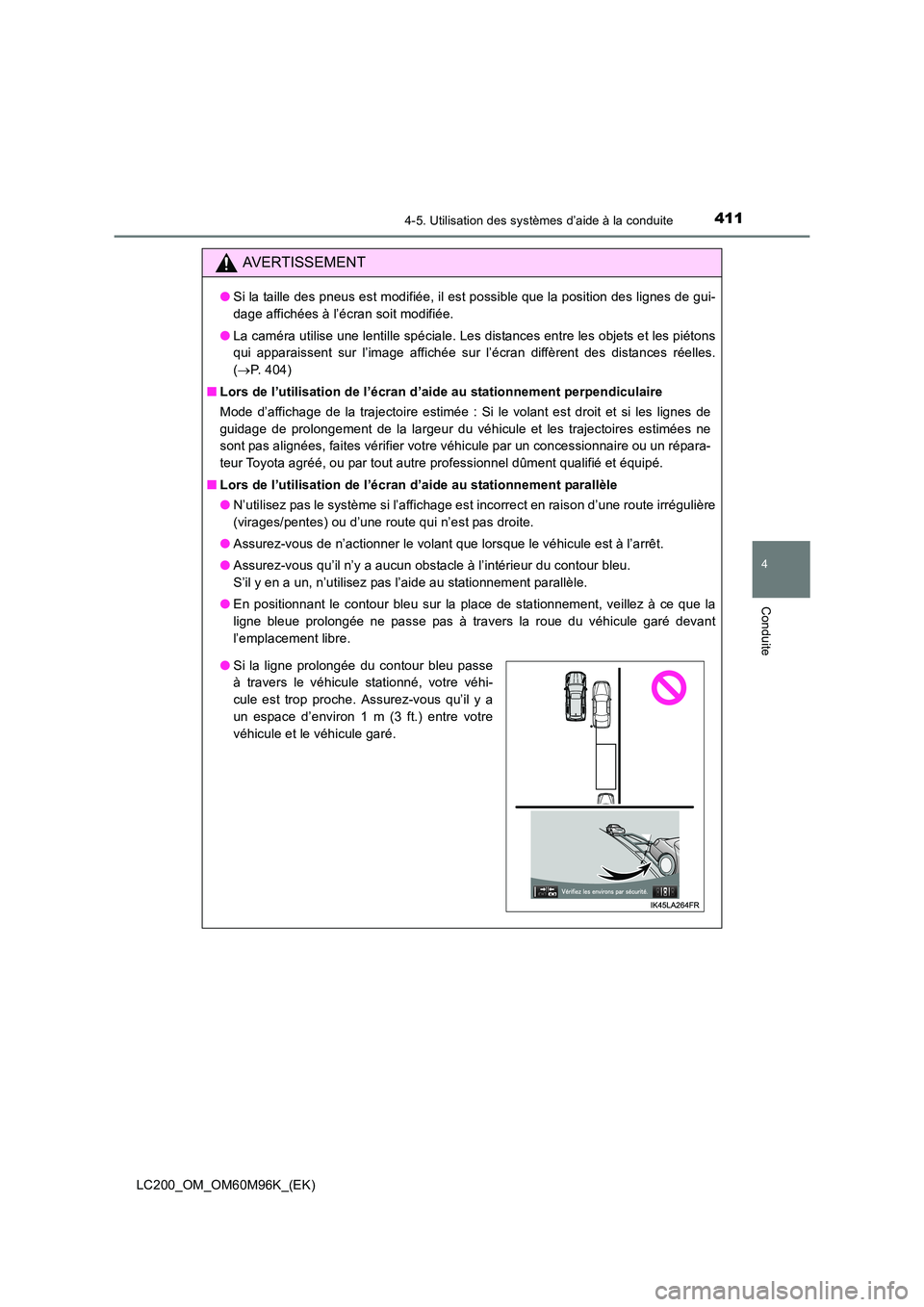

Page 411 of 900

4114-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
AVERTISSEMENT
●Si la taille des pneus est modifiée, il est possible que la position des lignes de gui-
dage affichées à l’écran soit modifiée.
● La caméra utilise une lentille spéciale. Les distances entre les objets et les piétons
qui apparaissent sur l’image affichée sur l’écran diffèrent des distances réelles.
(→ P. 404)
■ Lors de l’utilisation de l’écran d’aide au stationnement perpendiculaire
Mode d’affichage de la trajectoire estimée : Si le volant est droit et si les lignes de
guidage de prolongement de la largeur du véhicule et les trajectoires estimées ne
sont pas alignées, faites vérifier votre véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
■ Lors de l’utilisation de l’écran d’aide au stationnement parallèle
●N’utilisez pas le système si l’affichage est incorrect en raison d’une route irrégulière
(virages/pentes) ou d’une route qui n’est pas droite.
● Assurez-vous de n’actionner le volant que lorsque le véhicule est à l’arrêt.
● Assurez-vous qu’il n’y a aucun obstacle à l’intérieur du contour bleu.
S’il y en a un, n’utilisez pas l’aide au stationnement parallèle.
● En positionnant le contour bleu sur la place de stationnement, veillez à ce que la
ligne bleue prolongée ne passe pas à travers la roue du véhicule garé devant
l’emplacement libre.
●Si la ligne prolongée du contour bleu passe
à travers le véhicule stationné, votre véhi-
cule est trop proche. Assurez-vous qu’il y a
un espace d’environ 1 m (3 ft.) entre votre
véhicule et le véhicule garé.

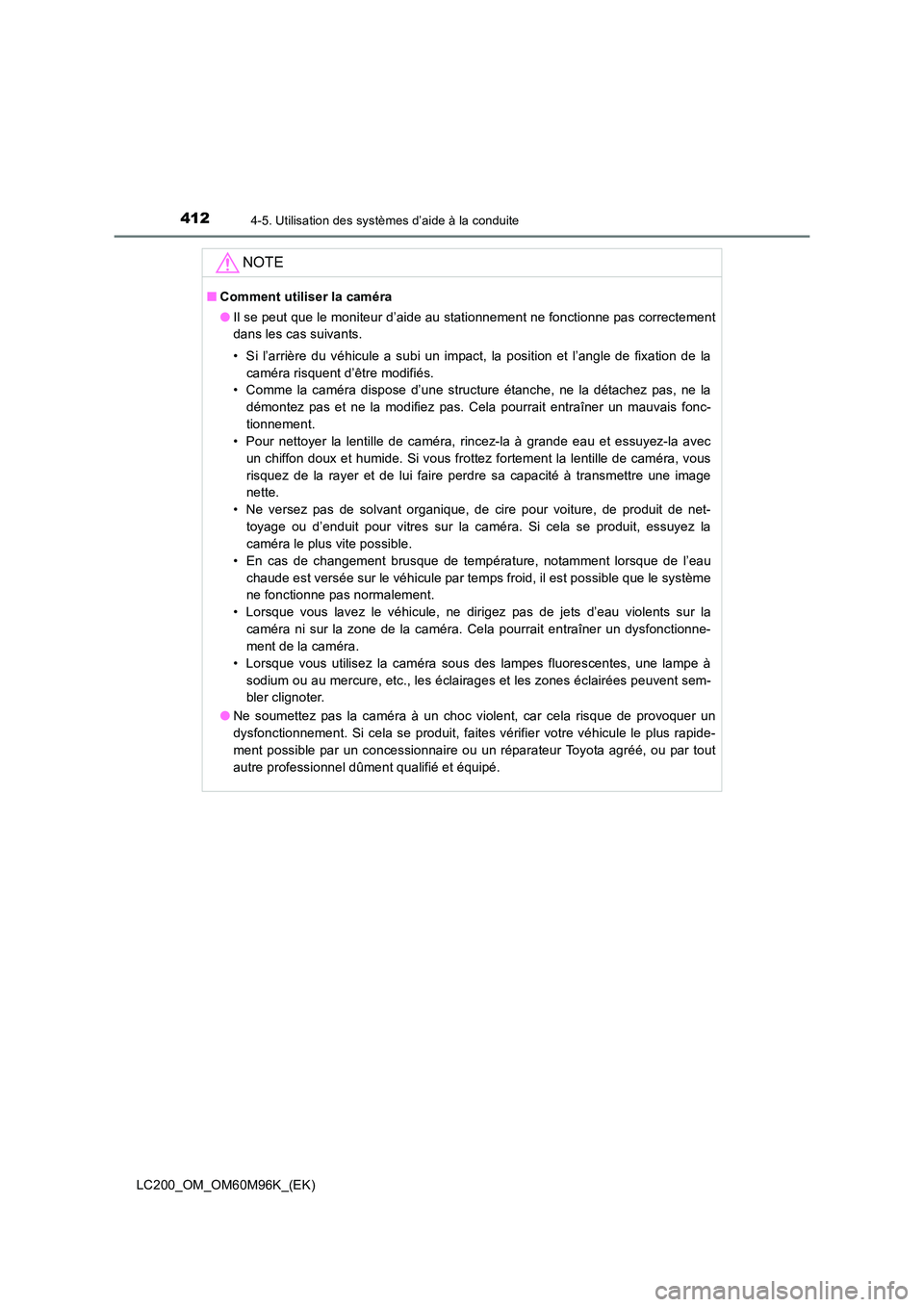

Page 412 of 900

4124-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
NOTE
■Comment utiliser la caméra
●Il se peut que le moniteur d’aide au stationnement ne fonctionne pas correctement
dans les cas suivants.
• Si l’arrière du véhicule a subi un impact, la position et l’angle de fixation de la
caméra risquent d’être modifiés.
• Comme la caméra dispose d’une structure étanche, ne la détachez pas, ne la
démontez pas et ne la modifiez pas. Cela pourrait entraîner un mauvais fonc-
tionnement.
• Pour nettoyer la lentille de caméra, rincez-la à grande eau et essuyez-la avec
un chiffon doux et humide. Si vous frottez fortement la lentille de caméra, vous
risquez de la rayer et de lui faire perdre sa capacité à transmettre une image
nette.
• Ne versez pas de solvant organique, de cire pour voiture, de produit de net- toyage ou d’enduit pour vitres sur la caméra. Si cela se produit, essuyez la
caméra le plus vite possible.
• En cas de changement brusque de température, notamment lorsque de l’eau chaude est versée sur le véhicule par temps froid, il est possible que le système
ne fonctionne pas normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la caméra ni sur la zone de la caméra. Cela pourrait entraîner un dysfonctionne-
ment de la caméra.
• Lorsque vous utilisez la caméra sous des lampes fluorescentes, une lampe à sodium ou au mercure, etc., les éclairages et les zones éclairées peuvent sem-
bler clignoter.
● Ne soumettez pas la caméra à un choc violent, car cela risque de provoquer un
dysfonctionnement. Si cela se produit, faites vérifier votre véhicule le plus rapide-
ment possible par un concessionnaire ou un réparateur Toyota agréé, ou par tout
autre professionnel dûment qualifié et équipé.

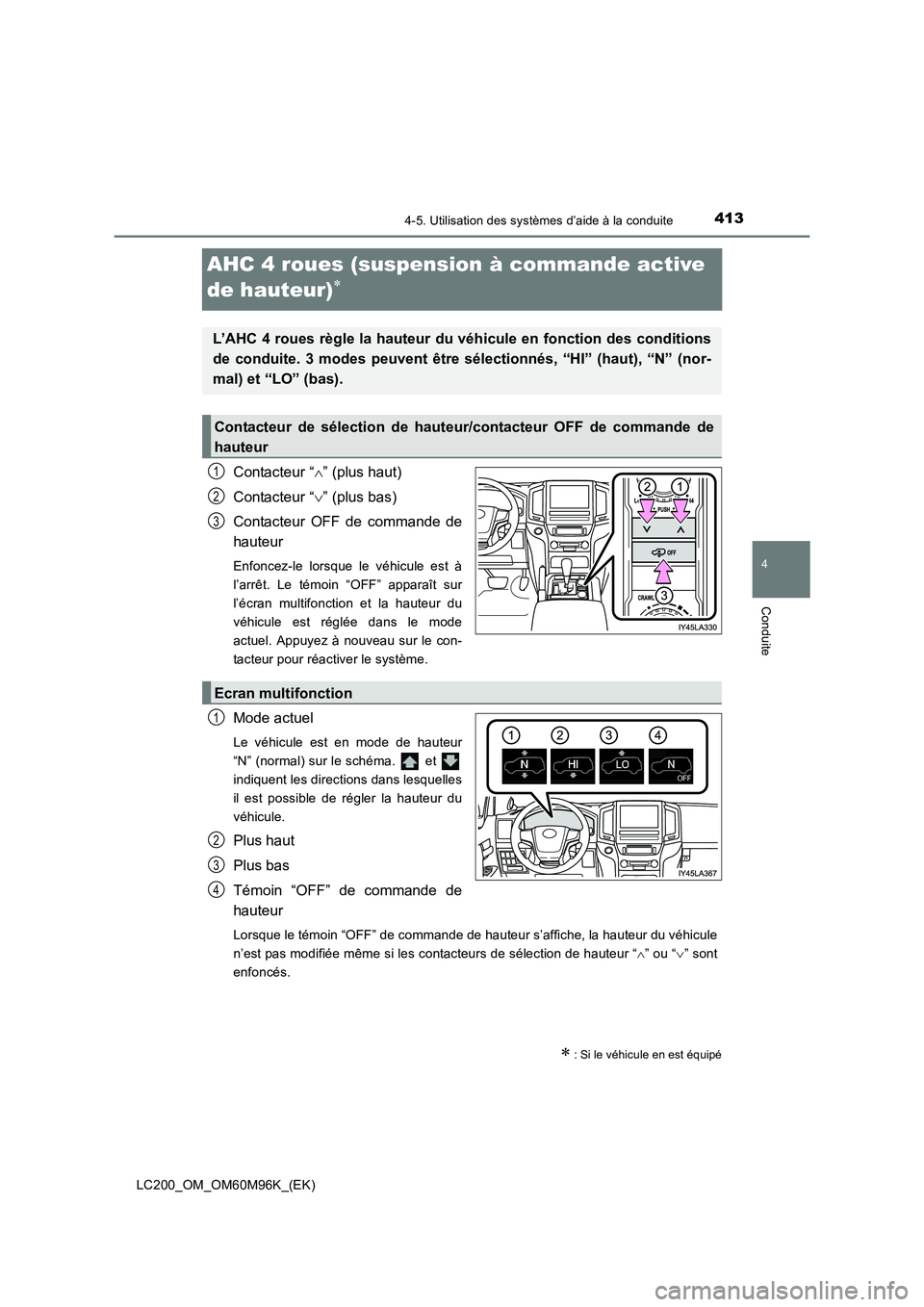

Page 413 of 900

413
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
LC200_OM_OM60M96K_(EK)
AHC 4 roues (suspension à commande active
de hauteur)
∗
Contacteur “∧” (plus haut)
Contacteur “ ∨” (plus bas)
Contacteur OFF de commande de
hauteur
Enfoncez-le lorsque le véhicule est à
l’arrêt. Le témoin “OFF” apparaît sur
l’écran multifonction et la hauteur du
véhicule est réglée dans le mode
actuel. Appuyez à nouveau sur le con-
tacteur pour réactiver le système.
Mode actuel
Le véhicule est en mode de hauteur
“N” (normal) sur le schéma. et
indiquent les directions dans lesquelles
il est possible de régler la hauteur du
véhicule.
Plus haut
Plus bas
Témoin “OFF” de commande de
hauteur
Lorsque le témoin “OFF” de commande de hauteur s’affiche, la hauteur du véhicule
n’est pas modifiée même si les contacteurs de sélection de hauteur “ ∧” ou “ ∨” sont
enfoncés.
∗ : Si le véhicule en est équipé
L’AHC 4 roues règle la hauteur du véhicule en fonction des conditions
de conduite. 3 modes peuvent être sélectionnés, “HI” (haut), “N” (nor-
mal) et “LO” (bas).
Contacteur de sélection de hauteur/contacteur OFF de commande de
hauteur
1
2
3
Ecran multifonction
1
2
3
4
Page 414 of 900

4144-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
Appuyez sur “∧” pour passer au mode de hauteur immédiatement supérieure
et sur “ ∨” pour passer au mode de hauteur immédiatement inférieure. (Ex.
Lorsque vous êtes en mode de hauteur basse, appuyez une seule fois sur “ ∧”
pour passer au mode de hauteur normale et deux fois pour passer au mode
de hauteur haute.)
■Mode de hauteur “HI” (haut)
La hauteur du véhicule est environ 50 mm (2,0 in.) plus haute à l’avant et
environ 60 mm (2,4 in.) plus haute à l’arrière qu’en mode de hauteur nor-
male.
Ce mode convient pour circuler sur des routes accidentées ou dans l’eau.
Le mode de hauteur haute n’est disponible que lorsque la vitesse du véhi-
cule est inférieure à 30 km/h (18 mph).
■Mode de hauteur “N” (normal)
C’est la hauteur standard du véhicule. Ce mode convient aux conditions
de conduite ordinaires.
Lorsque vous roulez à vitesse élevée, le véhicule est automatiquement
abaissé de 20 mm (0,8 in.) à l’avant et de 15 mm (0,6 in.) à l’arrière afin de
garantir un aérodynamisme et une stabilité optimales.
Si la vitesse du véhicule chute, le mode de hauteur normale est automati-
quement réactivé.
■Mode de hauteur “LO” (bas)
La hauteur du véhicule est environ 60 mm (2,4 in.) plus basse à l’avant et
environ 40 mm (1,6 in.) plus basse à l’arrière qu’en mode de hauteur nor-
male.
Ce mode permet d’accéder facilement au véhicule.
Le mode de hauteur basse est uniquement disponible lorsque le véhicule
roule à une vitesse égale ou inférieure à 12 km/h. Lorsque la vitesse du
véhicule dépasse 12 km/h (7 mph), le mode de hauteur normal est auto-
matiquement sélectionné.
Modes de hauteur du véhicule

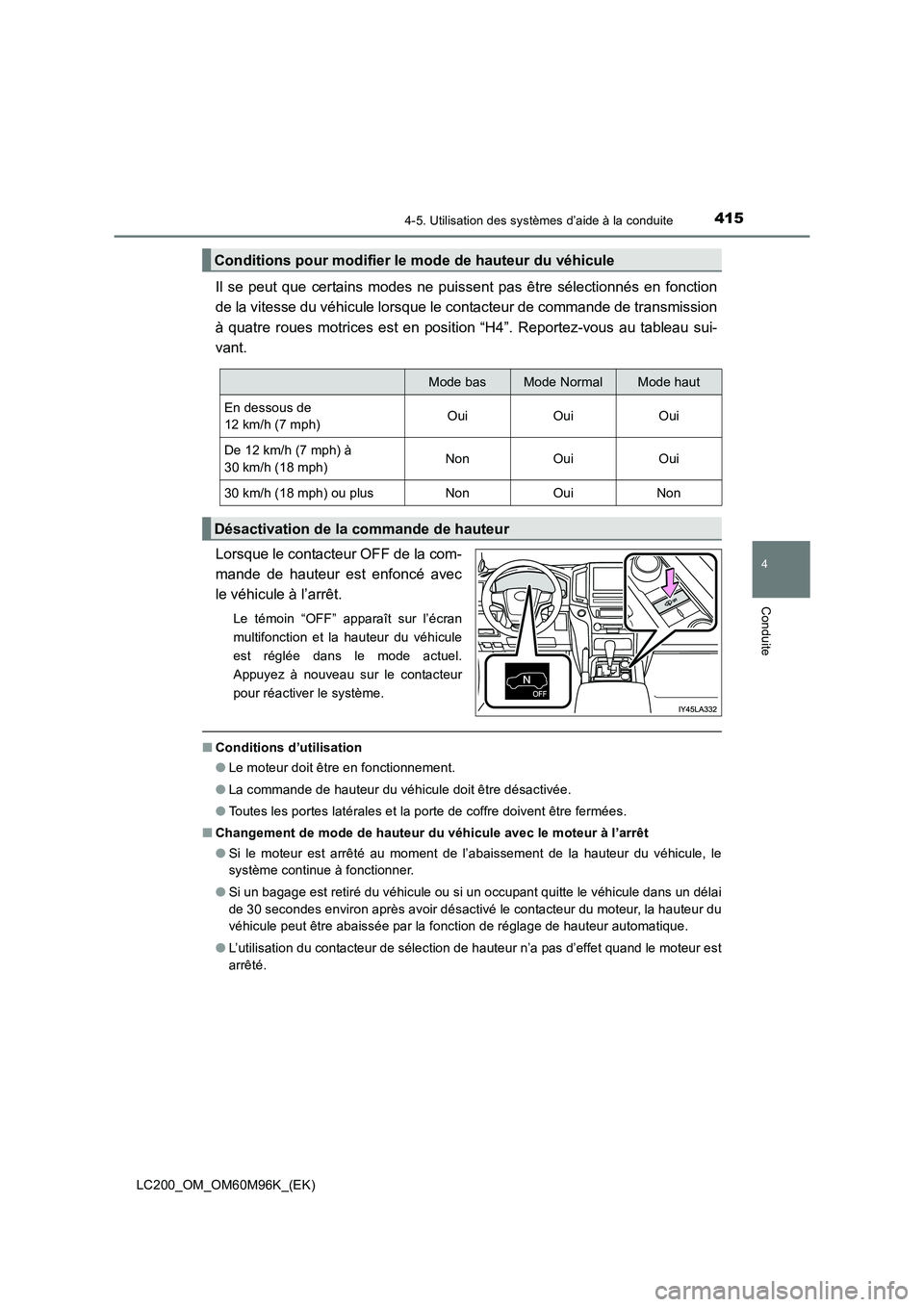

Page 415 of 900

4154-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
Il se peut que certains modes ne puissent pas être sélectionnés en fonction
de la vitesse du véhicule lorsque le contacteur de commande de transmission
à quatre roues motrices est en position “H4”. Reportez-vous au tableau sui-
vant.
Lorsque le contacteur OFF de la com-
mande de hauteur est enfoncé avec
le véhicule à l’arrêt.
Le témoin “OFF” apparaît sur l’écran
multifonction et la hauteur du véhicule
est réglée dans le mode actuel.
Appuyez à nouveau sur le contacteur
pour réactiver le système.
■Conditions d’utilisation
●Le moteur doit être en fonctionnement.
● La commande de hauteur du véhicule doit être désactivée.
● Toutes les portes latérales et la porte de coffre doivent être fermées.
■ Changement de mode de hauteur du véhicule avec le moteur à l’arrêt
●Si le moteur est arrêté au moment de l’abaissement de la hauteur du véhicule, le
système continue à fonctionner.
● Si un bagage est retiré du véhicule ou si un occupant quitte le véhicule dans un délai
de 30 secondes environ après avoir désactivé le contacteur du moteur, la hauteur du
véhicule peut être abaissée par la fonction de réglage de hauteur automatique.
● L’utilisation du contacteur de sélection de hauteur n’a pas d’effet quand le moteur est
arrêté.
Conditions pour modifier le mode de hauteur du véhicule
Mode basMode NormalMode haut
En dessous de
12 km/h (7 mph)OuiOuiOui
De 12 km/h (7 mph) à
30 km/h (18 mph)NonOuiOui
30 km/h (18 mph) ou plusNonOuiNon
Désactivation de la commande de hauteur

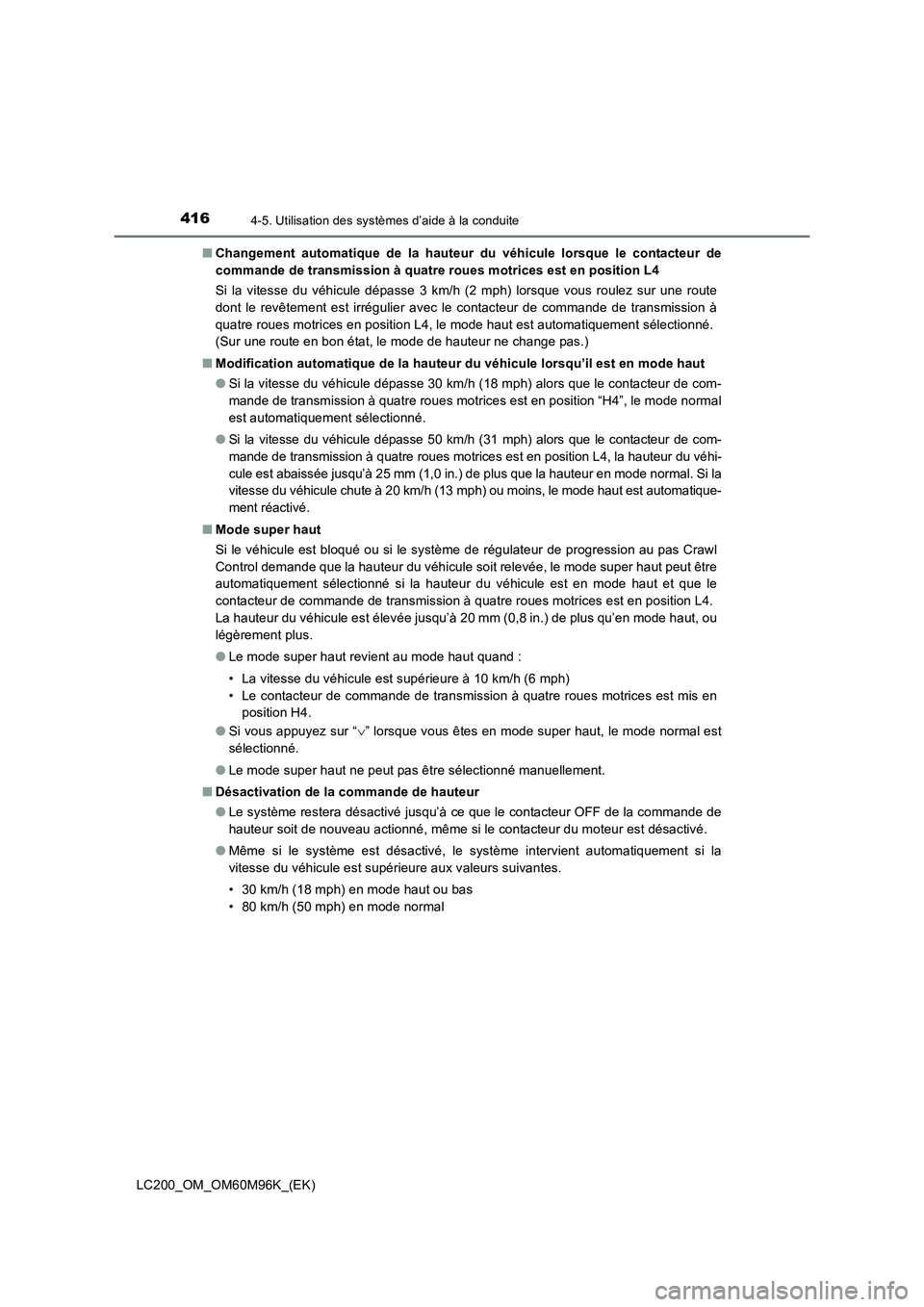

Page 416 of 900

4164-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)■
Changement automatique de la hauteur du véhicule lorsque le contacteur de
commande de transmission à quatre roues motrices est en position L4
Si la vitesse du véhicule dépasse 3 km/h (2 mph) lorsque vous roulez sur une route
dont le revêtement est irrégulier avec le contacteur de commande de transmission à
quatre roues motrices en position L4, le mode haut est automatiquement sélectionné.
(Sur une route en bon état, le mode de hauteur ne change pas.)
■ Modification automatique de la hauteur du véhicule lorsqu’il est en mode haut
●Si la vitesse du véhicule dépasse 30 km/h (18 mph) alors que le contacteur de com-
mande de transmission à quatre roues motrices est en position “H4”, le mode normal
est automatiquement sélectionné.
● Si la vitesse du véhicule dépasse 50 km/h (31 mph) alors que le contacteur de com-
mande de transmission à quatre roues motrices est en position L4, la hauteur du véhi-
cule est abaissée jusqu’à 25 mm (1,0 in.) de plus que la hauteur en mode normal. Si la
vitesse du véhicule chute à 20 km/h (13 mph) ou moins, le mode haut est automatique-
ment réactivé.
■ Mode super haut
Si le véhicule est bloqué ou si le système de régulateur de progression au pas Crawl
Control demande que la hauteur du véhicule soit relevée, le mode super haut peut être
automatiquement sélectionné si la hauteur du véhicule est en mode haut et que le
contacteur de commande de transmission à quatre roues motrices est en position L4.
La hauteur du véhicule est élevée jusqu’à 20 mm (0,8 in.) de plus qu’en mode haut, ou
légèrement plus.
●Le mode super haut revient au mode haut quand :
• La vitesse du véhicule est supérieure à 10 km/h (6 mph)
• Le contacteur de commande de transmission à quatre roues motrices est mis en
position H4.
● Si vous appuyez sur “ ∨” lorsque vous êtes en mode super haut, le mode normal est
sélectionné.
● Le mode super haut ne peut pas être sélectionné manuellement.
■ Désactivation de la commande de hauteur
●Le système restera désactivé jusqu’à ce que le contacteur OFF de la commande de
hauteur soit de nouveau actionné, même si le contacteur du moteur est désactivé.
● Même si le système est désactivé, le système intervient automatiquement si la
vitesse du véhicule est supérieure aux valeurs suivantes.
• 30 km/h (18 mph) en mode haut ou bas
• 80 km/h (50 mph) en mode normal

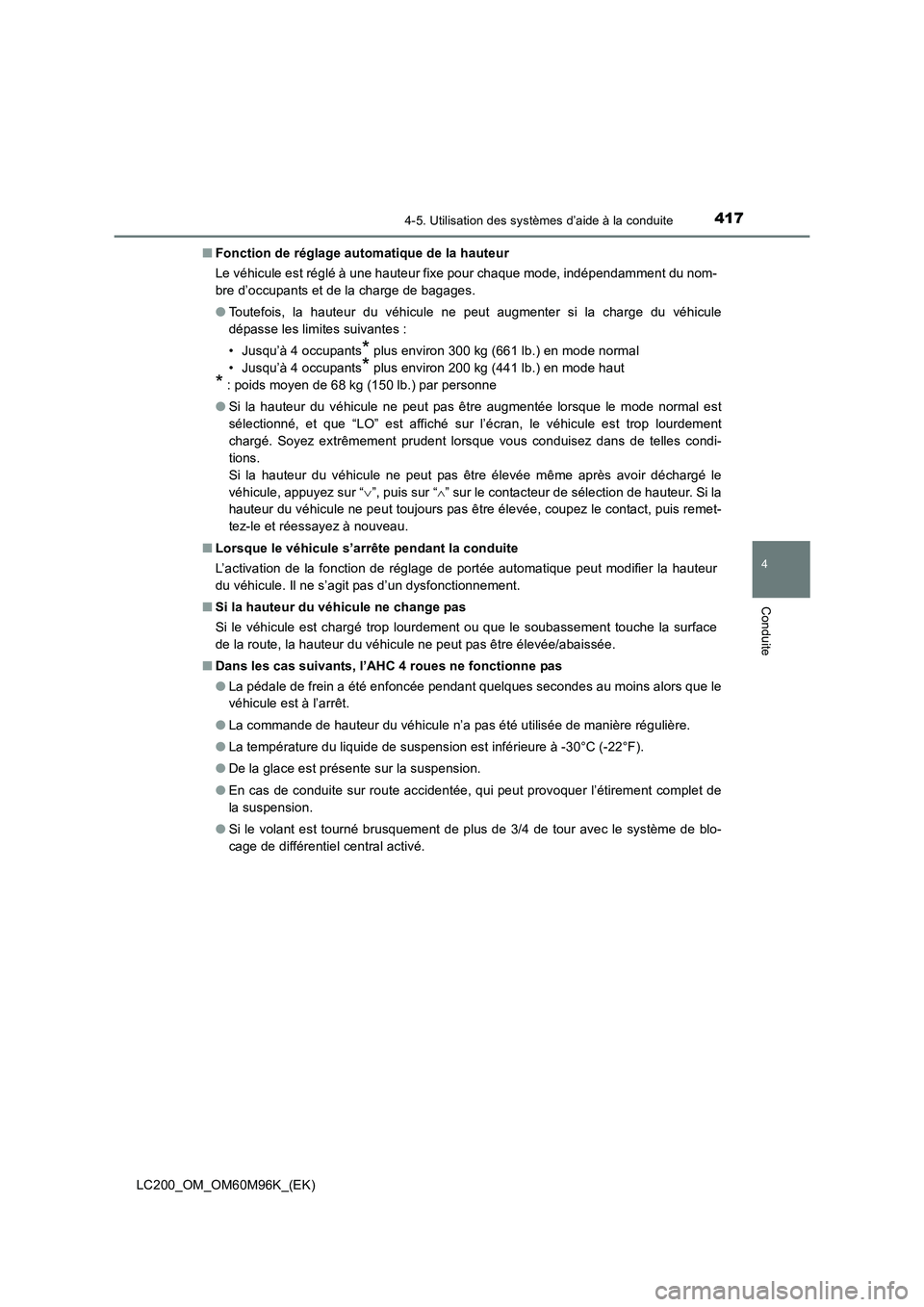

Page 417 of 900

4174-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)■
Fonction de réglage automatique de la hauteur
Le véhicule est réglé à une hauteur fixe pour chaque mode, indépendamment du nom-
bre d’occupants et de la charge de bagages.
●Toutefois, la hauteur du véhicule ne peut augmenter si la charge du véhicule
dépasse les limites suivantes :
• Jusqu’à 4 occupants
* plus environ 300 kg (661 lb.) en mode normal
• Jusqu’à 4 occupants
* plus environ 200 kg (441 lb.) en mode haut
* : poids moyen de 68 kg (150 lb.) par personne
● Si la hauteur du véhicule ne peut pas être augmentée lorsque le mode normal est
sélectionné, et que “LO” est affiché sur l’écran, le véhicule est trop lourdement
chargé. Soyez extrêmement prudent lorsque vous conduisez dans de telles condi-
tions.
Si la hauteur du véhicule ne peut pas être élevée même après avoir déchargé le
véhicule, appuyez sur “ ∨”, puis sur “ ∧” sur le contacteur de sélection de hauteur. Si la
hauteur du véhicule ne peut toujours pas être élevée, coupez le contact, puis remet-
tez-le et réessayez à nouveau.
■ Lorsque le véhicule s’arrête pendant la conduite
L’activation de la fonction de réglage de portée automatique peut modifier la hauteur
du véhicule. Il ne s’agit pas d’un dysfonctionnement.
■ Si la hauteur du véhicule ne change pas
Si le véhicule est chargé trop lourdement ou que le soubassement touche la surface
de la route, la hauteur du véhicule ne peut pas être élevée/abaissée.
■ Dans les cas suivants, l’AHC 4 roues ne fonctionne pas
●La pédale de frein a été enfoncée pendant quelques secondes au moins alors que le
véhicule est à l’arrêt.
● La commande de hauteur du véhicule n’a pas été utilisée de manière régulière.
● La température du liquide de suspension est inférieure à -30°C (-22°F).
● De la glace est présente sur la suspension.
● En cas de conduite sur route accidentée, qui peut provoquer l’étirement complet de
la suspension.
● Si le volant est tourné brusquement de plus de 3/4 de tour avec le système de blo-
cage de différentiel central activé.
Page 418 of 900

4184-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)■
Utilisation par temps froid
Le changement de hauteur du véhicule peut prendre plus longtemps si la température
du liquide de suspension chute devient inférieure à -15 °C (5 °F).
L’AHC 4 roues ne fonctionne pas lorsque la température du liquide de suspension
devient inférieure à -30 °C (-22 °F).
●Dans ce cas, même si le contacteur de sélection de hauteur est enfoncé, la hauteur
du véhicule ne changera pas. Une fois que le véhicule a été conduit pendant une
courte période et que le liquide de suspension a chauffé jusqu’aux limites de fonc-
tionnement normales, le système AHC aux 4 roues commence à fonctionner et la
hauteur du véhicule passe automatiquement au mode sélectionné.
● Lorsque le liquide de suspension est à environ -30 °C (-22 °F), il est possible que la
hauteur du véhicule ne puisse pas être relevée, même si le système AHC aux 4
roues fonctionne. Dans ce cas, appuyez sur “ ∨”, puis sur “ ∧” sur le contacteur de
sélection de hauteur après avoir conduit pendant une autre courte période afin de
sélectionner la hauteur souhaitée.
■ Conseils pour stationner et arrêter le véhicule
●Si vous arrêtez immédiatement le moteur après avoir roulé en tout terrain, il se peut
que la hauteur du véhicule s’abaisse progressivement. Lorsque vous vous garez,
assurez-vous que rien en dessous du véhicule ne peut entrer en contact avec le sou-
bassement. Le véhicule reprendra la hauteur réglée lorsque le moteur démarrera.
● Il se peut que la hauteur du véhicule change étant donné que la température varie
quand le moteur est arrêté. Le véhicule reprendra la hauteur réglée lorsque le
moteur démarrera.
■ Bruit de l’arbre de transmission
Si la hauteur du véhicule est réglée en pente, ou si le levier de changement de vitesse
est en position autre que “P” ou “N” lorsque le véhicule est à l’arrêt, vous risquez
d’entendre un bruit émis par l’extension et la rétraction de l’arbre de transmission. Ce
n’est pas le signe d’un dysfonctionnement.
■ Avertissement de dysfonctionnement de la fonction AHC 4 roues
Si un dysfonctionnement survient dans le système AHC aux 4 roues, le mode normal
est automatiquement sélectionné. Cependant, il se peut que le système ne passe pas
en mode normal en fonction de la zone affectée par le dysfonctionnement.
Le message d’avertissement s’affiche sur l’écran multifonction et il est impossible
d’activer le système AHC 4 roues tant que le dysfonctionnement n’est pas corrigé.
Arrêtez puis redémarrez le moteur. Si le message d’avertissement disparaît, le sys-
tème fonctionne correctement. Si le message d’avertissement reste affiché, faites véri-
fier votre véhicule le plus rapidement possible par un concessionnaire ou un
réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Page 419 of 900

4194-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)

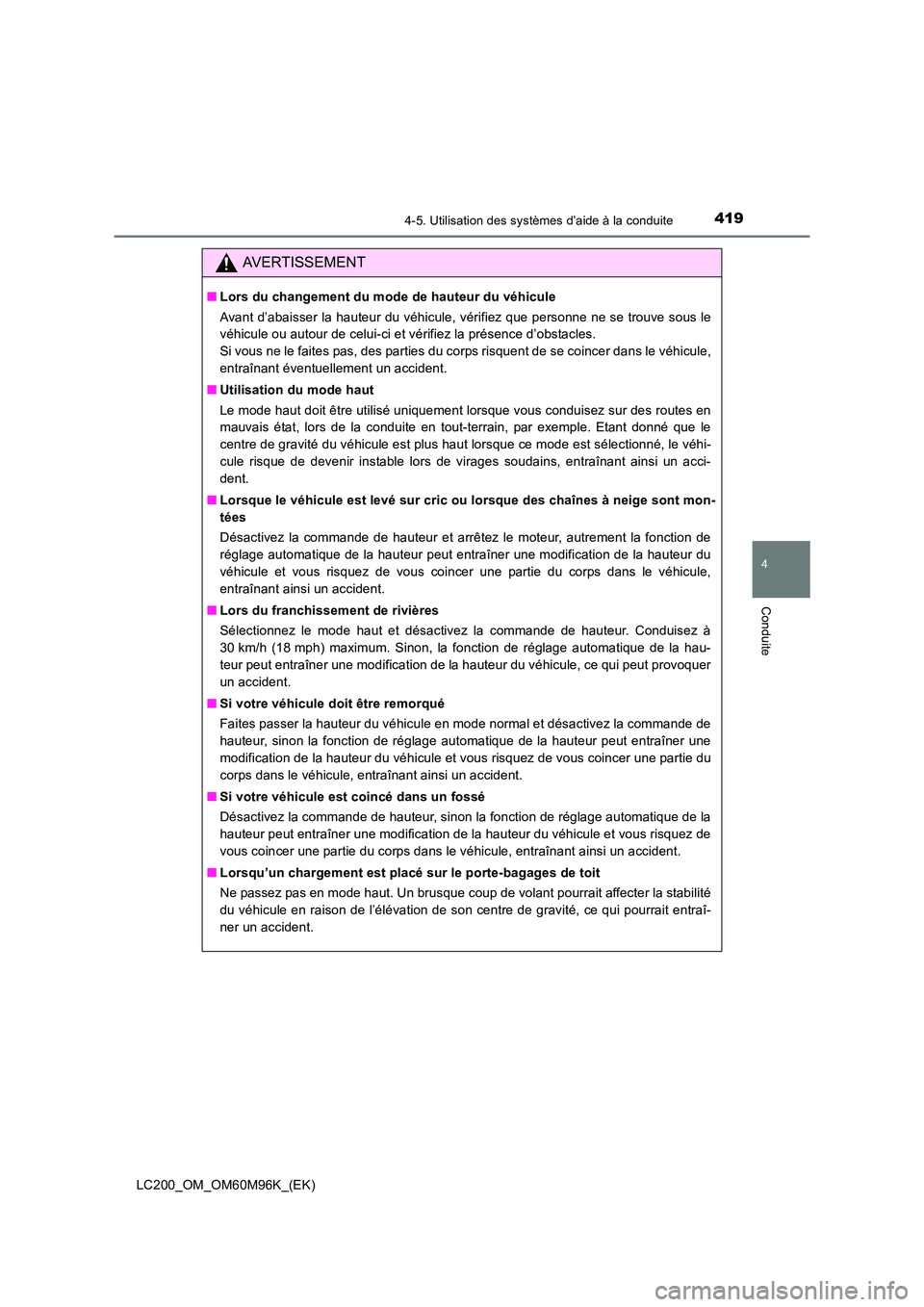

AVERTISSEMENT
■Lors du changement du mode de hauteur du véhicule
Avant d’abaisser la hauteur du véhicule, vérifiez que personne ne se trouve sous le
véhicule ou autour de celui-ci et vérifiez la présence d’obstacles.
Si vous ne le faites pas, des parties du corps risquent de se coincer dans le véhicule,
entraînant éventuellement un accident.
■ Utilisation du mode haut
Le mode haut doit être utilisé uniquement lorsque vous conduisez sur des routes en
mauvais état, lors de la conduite en tout-terrain, par exemple. Etant donné que le
centre de gravité du véhicule est plus haut lorsque ce mode est sélectionné, le véhi-
cule risque de devenir instable lors de virages soudains, entraînant ainsi un acci-
dent.
■ Lorsque le véhicule est levé sur cric ou lorsque des chaînes à neige sont mon-
tées
Désactivez la commande de hauteur et arrêtez le moteur, autrement la fonction de
réglage automatique de la hauteur peut entraîner une modification de la hauteur du
véhicule et vous risquez de vous coincer une partie du corps dans le véhicule,
entraînant ainsi un accident.
■ Lors du franchissement de rivières
Sélectionnez le mode haut et désactivez la commande de hauteur. Conduisez à
30 km/h (18 mph) maximum. Sinon, la fonction de réglage automatique de la hau-
teur peut entraîner une modification de la hauteur du véhicule, ce qui peut provoquer
un accident.
■ Si votre véhicule doit être remorqué
Faites passer la hauteur du véhicule en mode normal et désactivez la commande de
hauteur, sinon la fonction de réglage automatique de la hauteur peut entraîner une
modification de la hauteur du véhicule et vous risquez de vous coincer une partie du
corps dans le véhicule, entraînant ainsi un accident.
■ Si votre véhicule est coincé dans un fossé
Désactivez la commande de hauteur, sinon la fonction de réglage automatique de la
hauteur peut entraîner une modification de la hauteur du véhicule et vous risquez de
vous coincer une partie du corps dans le véhicule, entraînant ainsi un accident.
■ Lorsqu’un chargement est placé sur le porte-bagages de toit
Ne passez pas en mode haut. Un brusque coup de volant pourrait affecter la stabilité
du véhicule en raison de l’élévation de son centre de gravité, ce qui pourrait entraî-
ner un accident.
Page 420 of 900

4204-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)

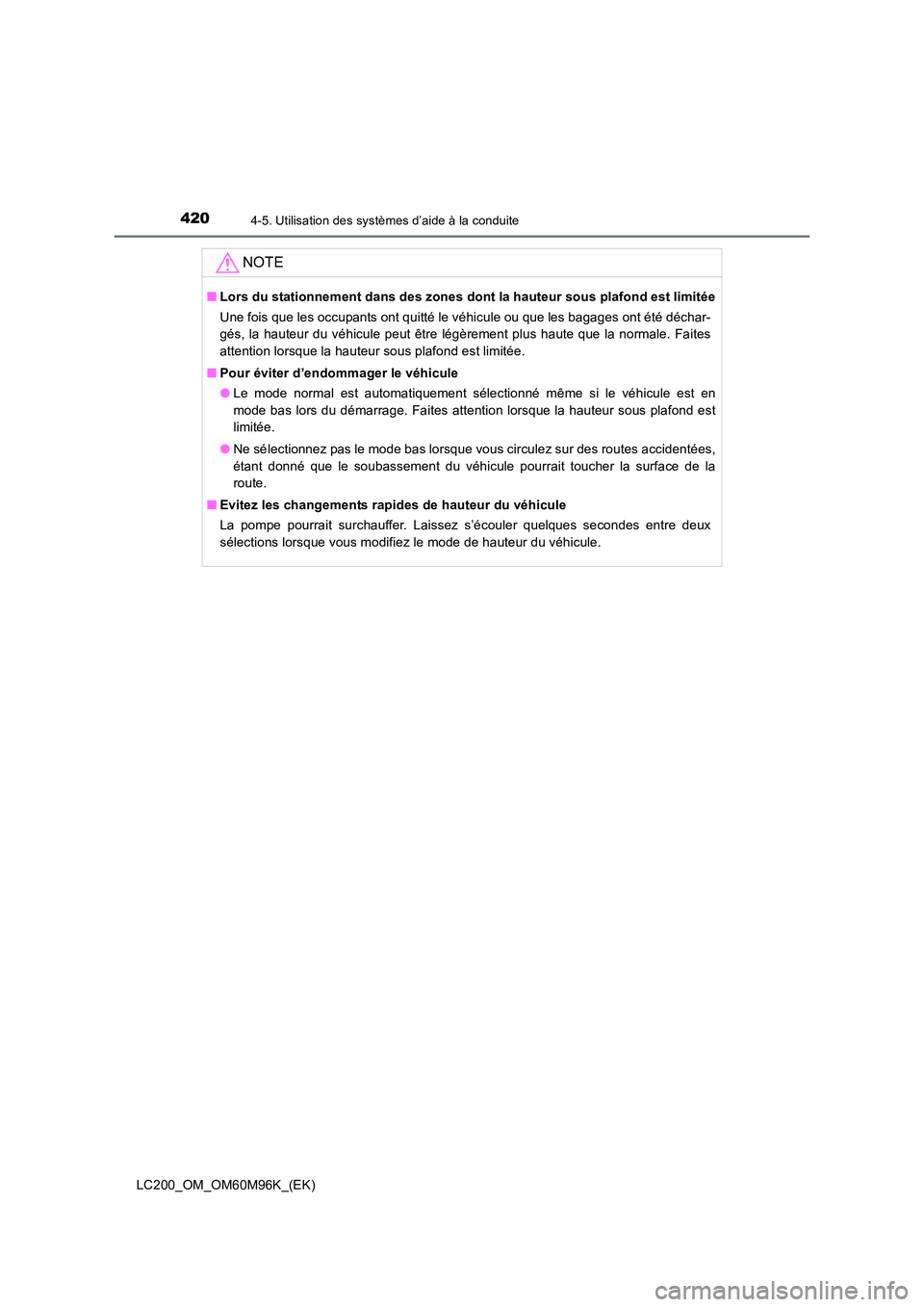

NOTE
■Lors du stationnement dans des zones dont la hauteur sous plafond est limitée
Une fois que les occupants ont quitté le véhicule ou que les bagages ont été déchar-
gés, la hauteur du véhicule peut être légèrement plus haute que la normale. Faites
attention lorsque la hauteur sous plafond est limitée.
■ Pour éviter d’endommager le véhicule
●Le mode normal est automatiquement sélectionné même si le véhicule est en
mode bas lors du démarrage. Faites attention lorsque la hauteur sous plafond est
limitée.
● Ne sélectionnez pas le mode bas lorsque vous circulez sur des routes accidentées,
étant donné que le soubassement du véhicule pourrait toucher la surface de la
route.
■ Evitez les changements rapides de hauteur du véhicule
La pompe pourrait surchauffer. Laissez s’écouler quelques secondes entre deux
sélections lorsque vous modifiez le mode de hauteur du véhicule.
