TOYOTA LAND CRUISER 2015 Manuel du propriétaire (in French)

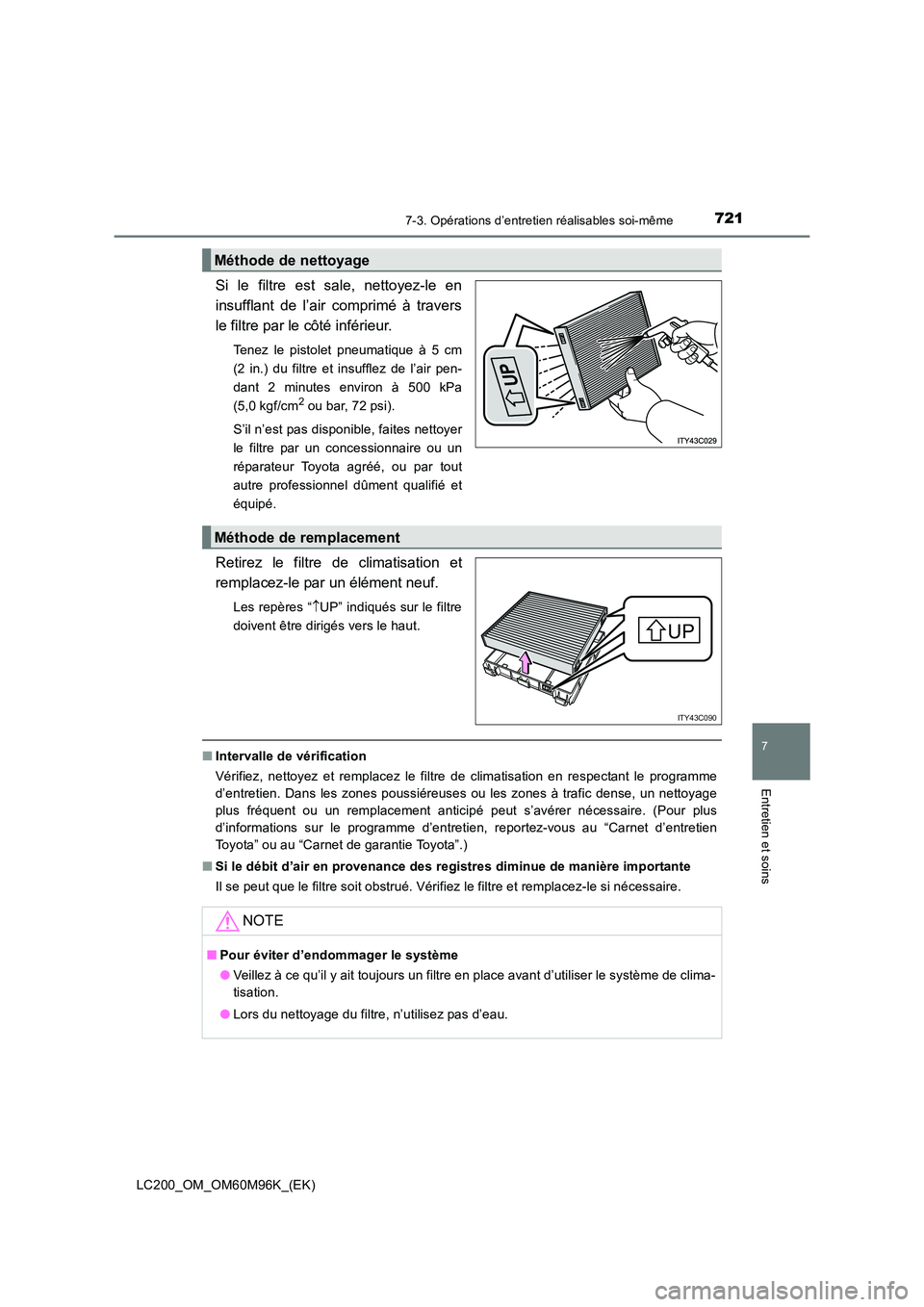

7217-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Si le filtre est sale, nettoyez-le en
insufflant de l’air comprimé à travers
le filtre par le côté inférieur.
Tenez le pistolet pneumatique à 5 cm
(2 in.) du filtre et insufflez de l’air pen-
dant 2 minutes environ à 500 kPa
(5,0 kgf/cm
2 ou bar, 72 psi).
S’il n’est pas disponible, faites nettoyer
le filtre par un concessionnaire ou un
réparateur Toyota agréé, ou par tout
autre professionnel dûment qualifié et
équipé.
Retirez le filtre de climatisation et
remplacez-le par un élément neuf.
Les repères “ ↑UP” indiqués sur le filtre
doivent être dirigés vers le haut.
■ Intervalle de vérification
Vérifiez, nettoyez et remplacez le filtre de climatisation en respectant le programme
d’entretien. Dans les zones poussiéreuses ou les zones à trafic dense, un nettoyage
plus fréquent ou un remplacement anticipé peut s’avérer nécessaire. (Pour plus
d’informations sur le programme d’entretien, reportez-vous au “Carnet d’entretien
Toyota” ou au “Carnet de garantie Toyota”.)
■ Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
Méthode de nettoyage
Méthode de remplacement
UP
UP
UP
ITY43C090
NOTE
■Pour éviter d’endommager le système
●Veillez à ce qu’il y ait toujours un filtre en place avant d’utiliser le système de clima-
tisation.
● Lors du nettoyage du filtre, n’utilisez pas d’eau.

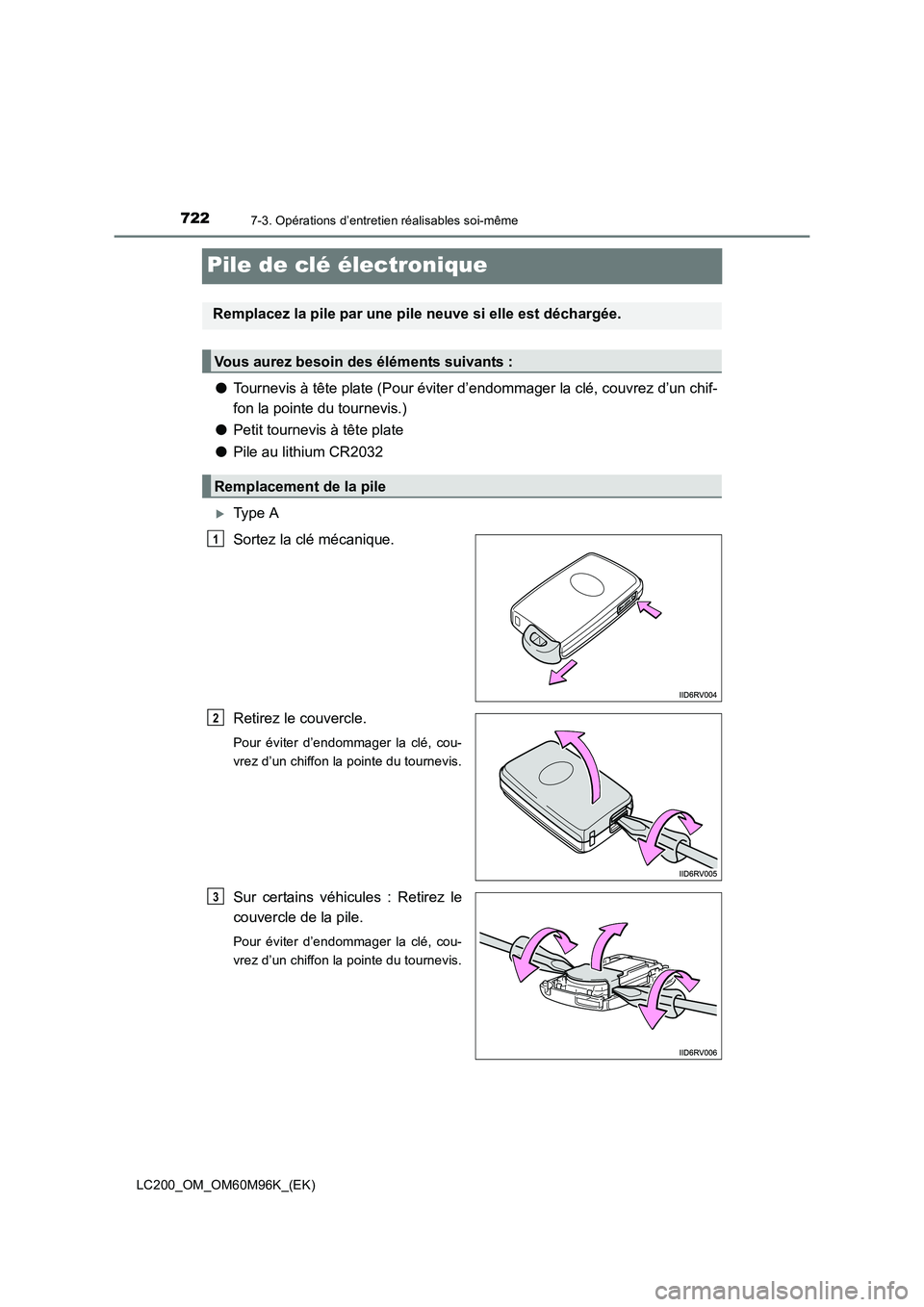

7227-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
Pile de clé électronique
●Tournevis à tête plate (Pour éviter d’endommager la clé, couvrez d’un chif-
fon la pointe du tournevis.)
● Petit tournevis à tête plate
● Pile au lithium CR2032
XType A
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Sur certains véhicules : Retirez le
couvercle de la pile.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2
3

7237-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
XType B
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
4
1
2

7247-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
3

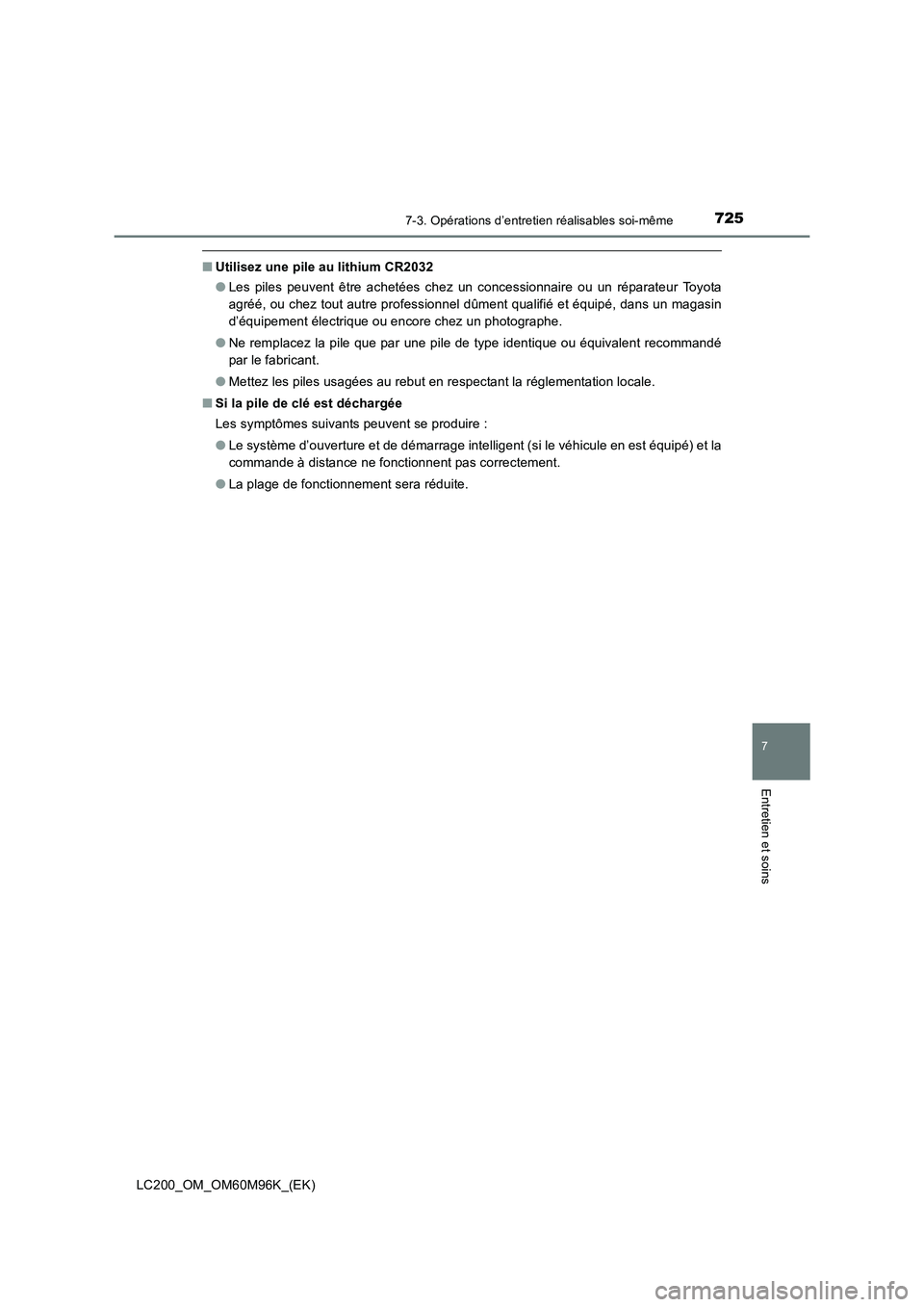

7257-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
■Utilisez une pile au lithium CR2032
●Les piles peuvent être achetées chez un concessionnaire ou un réparateur Toyota
agréé, ou chez tout autre professionnel dûment qualifié et équipé, dans un magasin
d’équipement électrique ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
■ Si la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
●Le système d’ouverture et de démarrage intelligent (si le véhicule en est équipé) et la
commande à distance ne fonctionnent pas correctement.
● La plage de fonctionnement sera réduite.

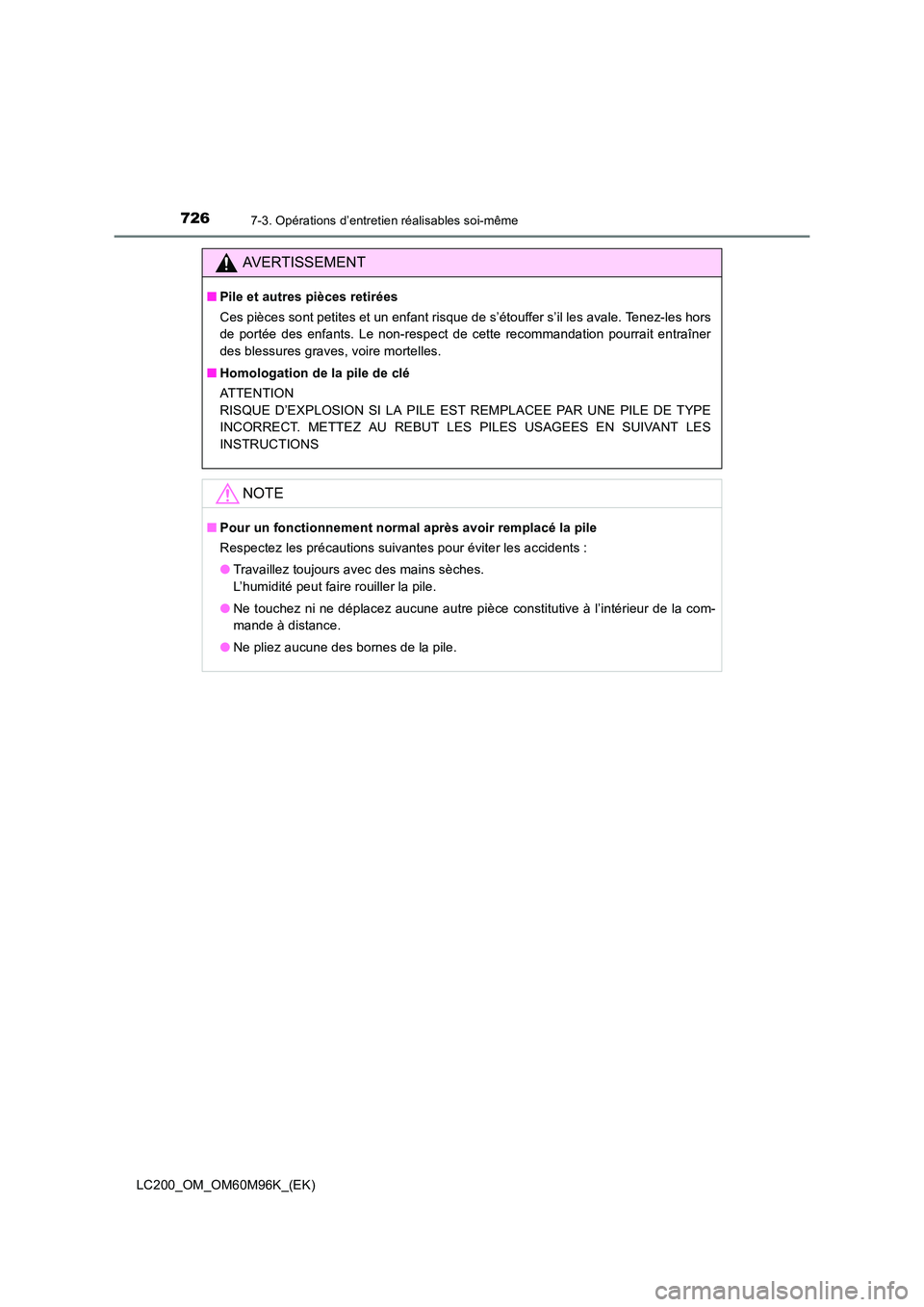

7267-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Homologation de la pile de clé
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT. METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES
INSTRUCTIONS
NOTE
■Pour un fonctionnement normal après avoir remplacé la pile
Respectez les précautions suivantes pour éviter les accidents :
●Travaillez toujours avec des mains sèches.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de la pile.

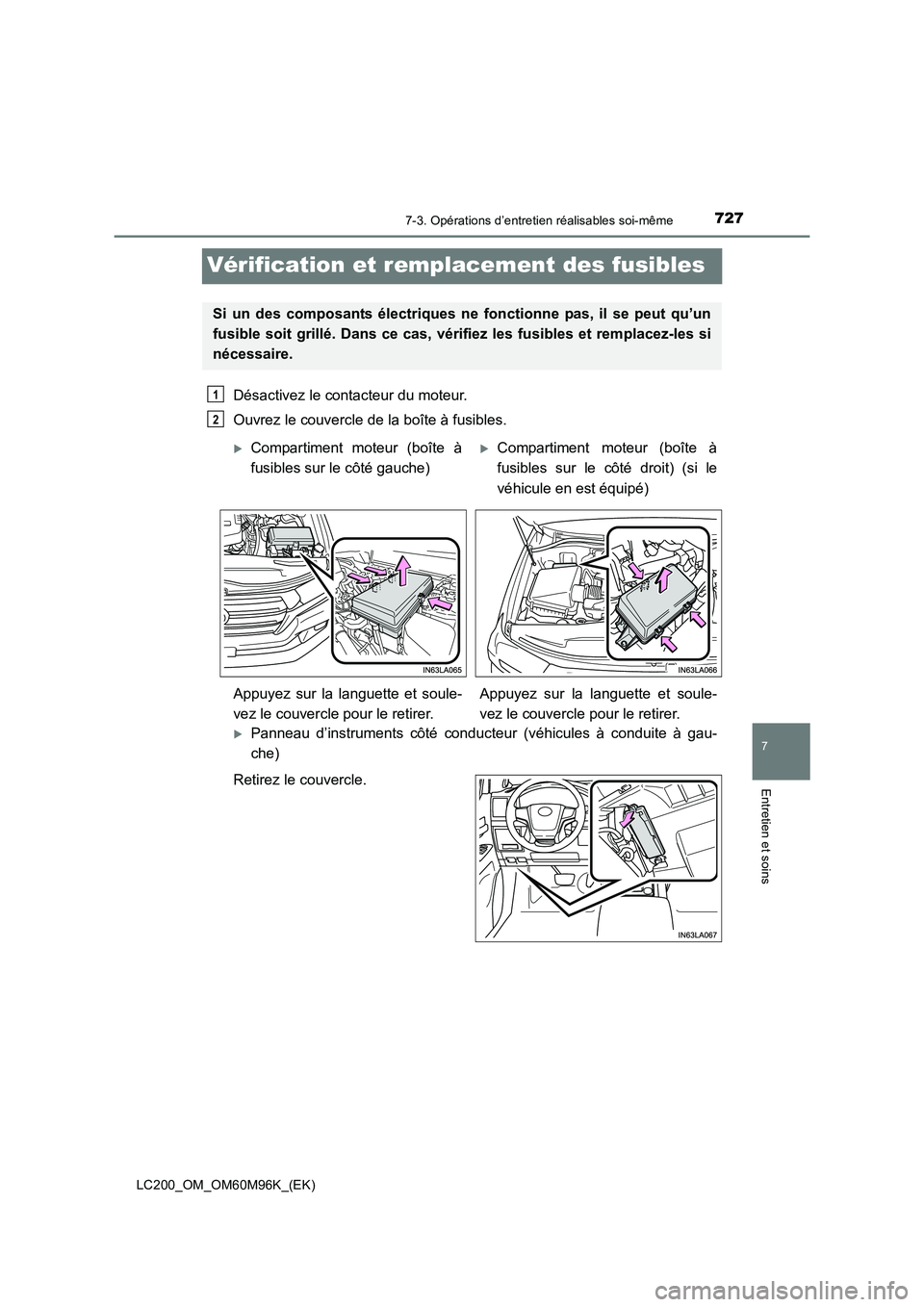

7277-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Vérification et remplacement des fusibles
Désactivez le contacteur du moteur.
Ouvrez le couvercle de la boîte à fusibles.
XPanneau d’instruments côté conducteur (véhicules à conduite à gau-
che)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
XCompartiment moteur (boîte à
fusibles sur le côté gauche)XCompartiment moteur (boîte à
fusibles sur le côté droit) (si le
véhicule en est équipé)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer. Appuyez sur la languette et soule-
vez le couvercle pour le retirer.

7287-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
XPanneau d’instruments côté passager (véhicules à conduite à gauche)
Retirez le couvercle.
Retirez le couvercle.
XPanneau d’instruments côté conducteur (véhicules à conduite à droite)
Retirez le couvercle.
1
2

7297-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
XPanneau d’instruments côté passager (véhicules à conduite à droite)
Retirez le couvercle.
Retirez le couvercle.
Retirez le fusible avec l’outil
d’extraction.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de l’outil
d’extraction.
1
2
3

7307-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible d’ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
Types C et D :
Faites appel à un concessionnaire ou un réparateur Toyota agréé, ou à
tout autre professionnel dûment qualifié et équipé.4
1
2
XType AXType B
XType CXType D
