TOYOTA MATRIX 2010 Manuel du propriétaire (in French)

309
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
ÉlémentsPièces et outils
Fusibles (→ P. 355) • Fusible de même ampérage que
celui d'origine
Radiateur et condenseur (→ P. 326) 
Pression de gonflage des pneus
(→ P. 344) • Manomètre pour pneumatiques
• Source d'air comprimé
Liquide de lave-glace (→
P. 332)• Liquide de lave-glace contenant
de l'antigel (pour une utilisation en
hiver)
• Entonnoir

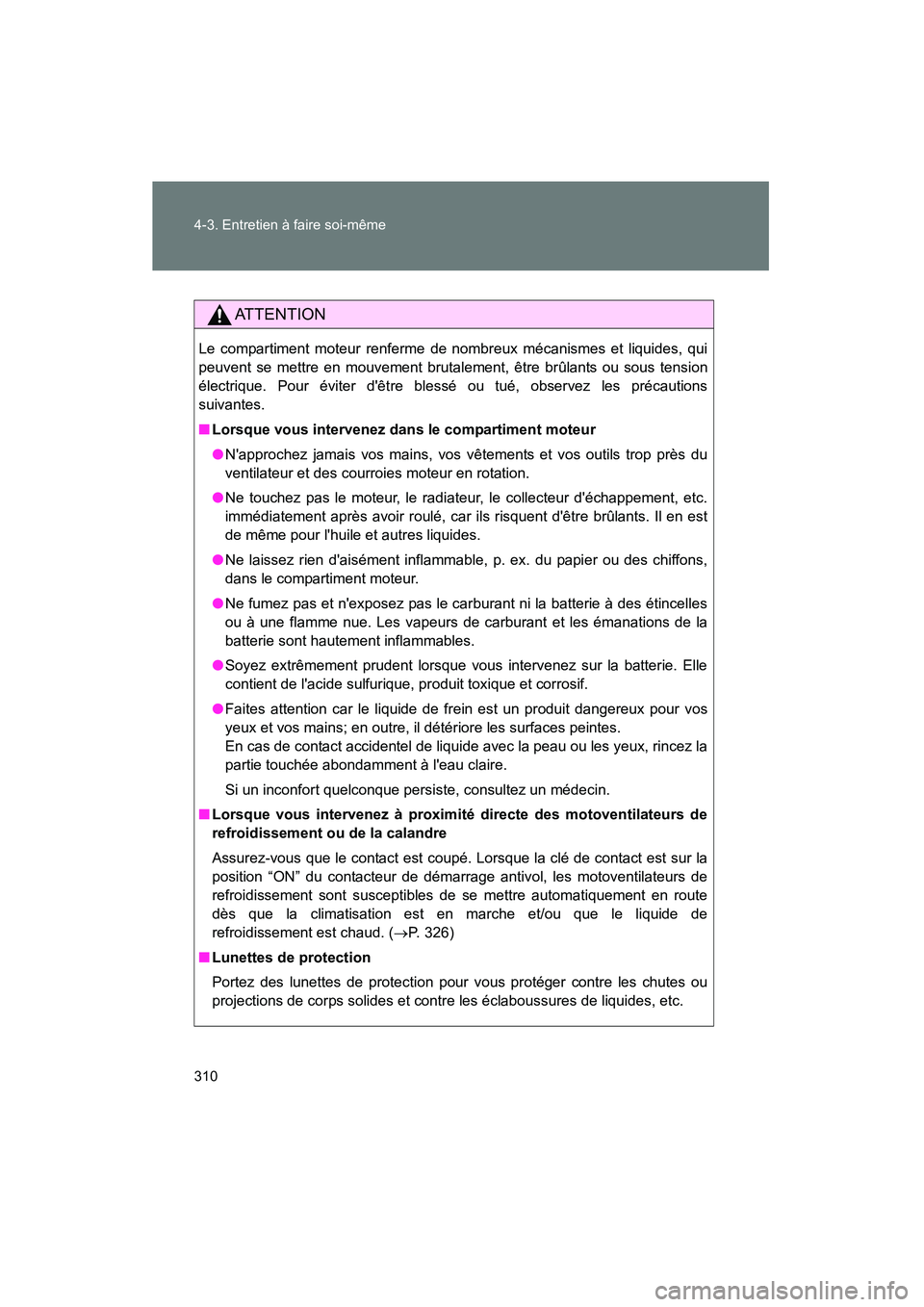

310 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
ATTENTION
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter d'être blessé ou tué, observez les précautions
suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
●N'approchez jamais vos mains, vos vêtements et vos outils trop près du
ventilateur et des courroies moteur en rotation.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc.
immédiatement après avoir roulé, car ils risquent d'être brûlants. Il en est
de même pour l'huile et autres liquides.
● Ne laissez rien d'aisément inflammable, p. ex. du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont hautement inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l'acide sulfurique, produit toxique et corrosif.
● Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de contact accidentel de liquide avec la peau ou les yeux, rincez la
partie touchée abondamment à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
■ Lorsque vous intervenez à proximité directe des motoventilateurs de
refroidissement ou de la calandre
Assurez-vous que le contact est coupé. Lorsque la clé de contact est sur la
position “ON” du contacteur de démarrage antivol, les motoventilateurs de
refroidissement sont susceptibles de se mettre automatiquement en route
dès que la climatisation est en marche et/ou que le liquide de
refroidissement est chaud. ( →P. 326)
■ Lunettes de protection
Portez des lunettes de protection pour vous protéger contre les chutes ou
projections de corps solides et contre les éclaboussures de liquides, etc.

311
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
NOTE
■
Si vous démontez le filtre à air
Le fait de rouler avec le filtre à air démonté risque d'être à l'origine d'une
usure prématurée du moteur causée par les impuretés en suspension dans
l'air. Le risque existe également qu'un retour de flamme provoque un
incendie dans le compartiment moteur.

312
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l'intérieur du
véhicule.
Tirez à vous le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans la
découpe prévue à cet effet.
1ÉTAPE
2ÉTAPE
3ÉTAPE

313
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
ATTENTION
■
Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans la découpe
Assurez-vous que la béquille soutient bien le capot de manière à ce qu'il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de plier le capot.

314
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)

315
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
■
Arrière
Modèles 2 roues motrices non équipés de jantes 18 pouces
Modèles 2 roues motrices équipés de jantes 18 pouces
Modèles à 4 roues motrices

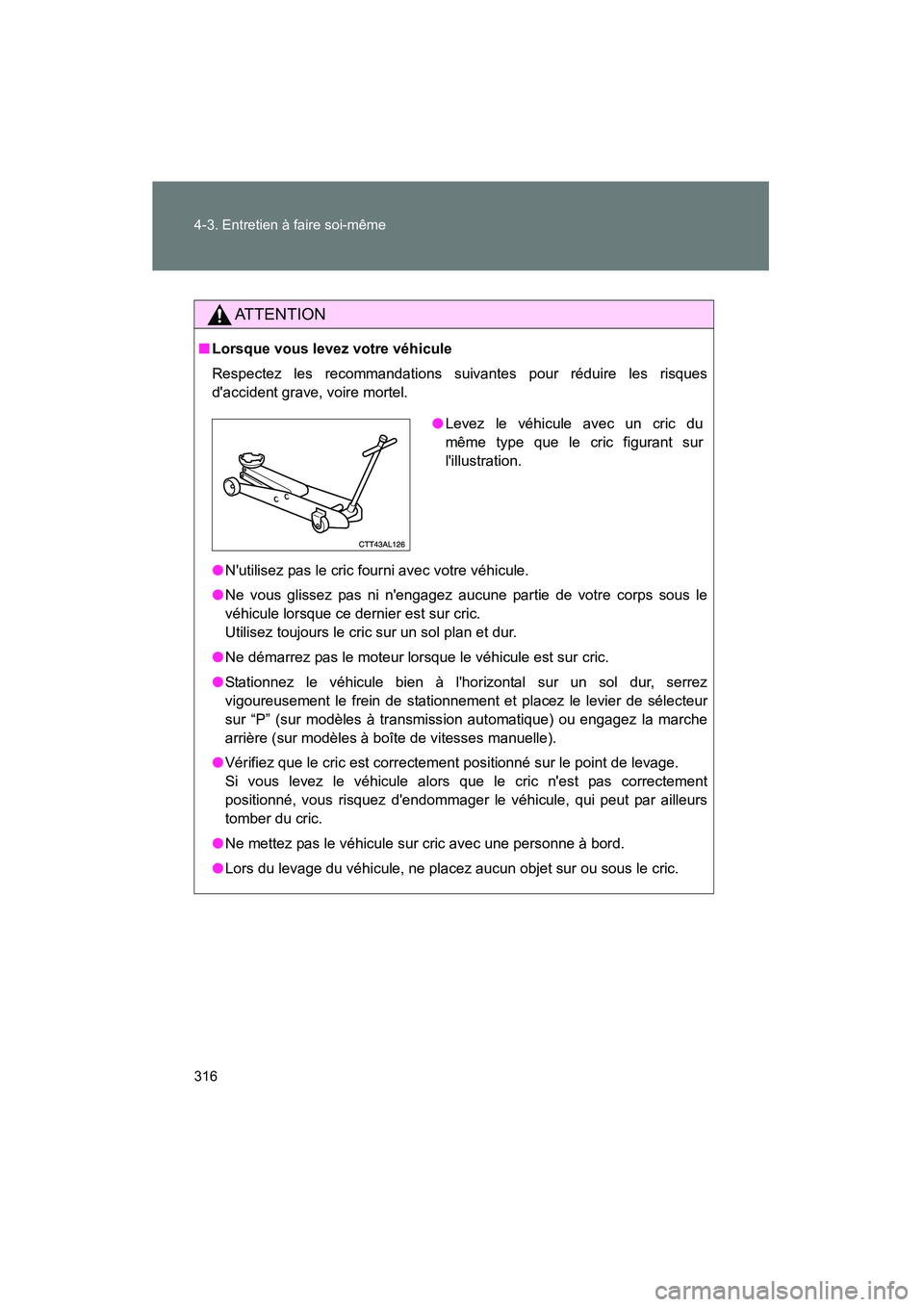

316 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
ATTENTION
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur un sol plan et dur.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Stationnez le véhicule bien à l'horizontal sur un sol dur, serrez
vigoureusement le frein de stationnement et placez le levier de sélecteur
sur “P” (sur modèles à transmission automatique) ou engagez la marche
arrière (sur modèles à boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

317
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
Compartiment moteur
Moteur 4 cylindres, 1800 cm3 (2ZR-FE)
Bouchon de remplissage
d'huile moteur (→P. 320)
Jauge de niveau d'huile
moteur ( →P. 319)
Réservoir de liquide de frein (→ P. 326)
Boîte à fusibles ( →P. 355)
Batterie ( →P. 329)Radiateur ( →P. 326)
Motoventilateur de
refroidissement
Condenseur ( →P. 326)
Vase d'expansion de liquide
de refroidissement moteur (→P. 324)
Réservoir de liquide de lave-
glace (→ P. 332)

318 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Moteur 4 cylindres, 2400 cm3 (2AZ-FE)
Vase d'expansion de liquide
de refroidissement moteur(→P. 324)
Bouchon de remplissage
d'huile moteur ( →P. 320)
Jauge de niveau d'huile
moteur ( →P. 319)
Réservoir de liquide de frein (→P. 326)Boîte à fusibles ( →P. 355)
Batterie ( →P. 329)
Radiateur ( →P. 326)
Motoventilateur de
refroidissement
Condenseur ( →P. 326)
Réservoir de liquide de lave-
glace (→ P. 332)
