TOYOTA MATRIX 2010 Manuel du propriétaire (in French)

349
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
■Lorsque vous remplacez les jantes
Les jantes de votre Toyota, à l'exception de la roue de secours
compacte, sont équipées de valves à émetteur de surveillance de la
pression de gonflage, grâce auxquelles le système de surveillance de la
pression de gonflage des pneumatiques peut vous avertir précocement
de toute perte de pression dans les pneus. Les valves à émetteur de
surveillance de la pression de gonflage doivent être montées chaque
fois que vous remplacez les jantes. (
→P. 336)
ATTENTION
■Lorsque vous remplacez les jantes
●Ne montez pas des jantes de dimensions différentes de celles
préconisées dans le Manuel du propriétaire, sous peine de courir un
risque accru de perte de contrôle du véhicule.
●Ne montez jamais de chambre à air sur une jante prévue pour pneus
tubeless, mais qui fuit. Cela pourrait provoquer un accident grave,
voire mortel.
NOTE
■Remplacement des valves à émetteur de surveillance de la
pression de gonflage
●Parce que les valves à émetteur de surveillance de la pression de
gonflage peuvent souffrir de la réparation ou du remplacement d'un
pneu, veillez à confier l'entretien de vos pneumatiques à votre
concessionnaire Toyota ou à tout autre atelier d'entretien agréé. Par
ailleurs, veillez à acheter les valves à émetteur de surveillance de la
pression de gonflage auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des jantes d'origine Toyota avec votre véhicule.
Les valves à émetteur de surveillance de la pression de gonflage des
pneus sont susceptibles de ne pas fonctionner normalement avec les
jantes d'autres marques.

350
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Filtre de climatisation
Le filtre de la climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
■ Méthode de dépose
Amenez la clé de contact sur la position ARRÊT du
contacteur de démarrage antivol.
Ouvrez la boîte à gants.
Dégagez le bras.
Appuyez sur les deux côtés de
la boîte à gants pour déloger
les ergots.
Retirez le couvercle du filtre.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE

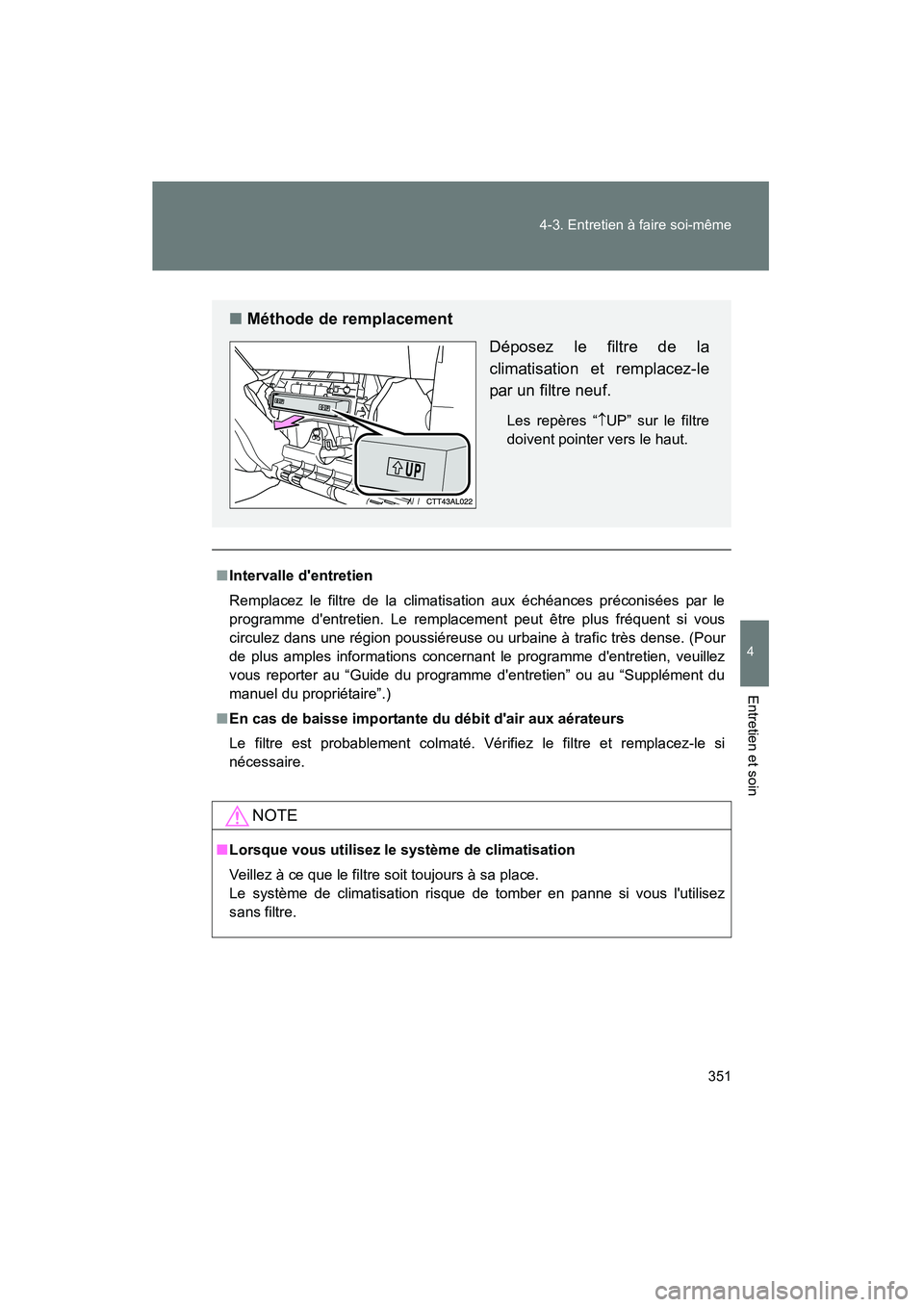

351
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
■
Intervalle d'entretien
Remplacez le filtre de la climatisation aux échéances préconisées par le
programme d'entretien. Le remplacement peut être plus fréquent si vous
circulez dans une région poussiéreuse ou urbaine à trafic très dense. (Pour
de plus amples informations concernant le programme d'entretien, veuillez
vous reporter au “Guide du programme d'entretien” ou au “Supplément du
manuel du propriétaire”.)
■ En cas de baisse importante du débit d'air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si
nécessaire.
NOTE
■Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l'utilisez
sans filtre.
■ Méthode de remplacement
Déposez le filtre de la
climatisation et remplacez-le
par un filtre neuf.
Les repères “↑UP” sur le filtre
doivent pointer vers le haut.

352
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Pile de la clé (véhicules équipés d'une télécommande de verrouillage centralisé)
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
● Tournevis plat (pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis avec un chiffon.)
● Pile au lithium CR2025
■ Remplacement de la pile
Ouvrez le couvercle.
Retirez le module.
1ÉTAPE
2ÉTAPE

353
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
■
En cas de décharge de la batterie
Les symptômes suivants peuvent se manifester.
● La télécommande du verrouillage centralisé fonctionne mal.
● Réduction de la portée utile.
■ Utilisez des piles au lithium CR2025
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
ATTENTION
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants.
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement.
Ouvrez le couvercle du
logement de la pile en utilisant
un tournevis à lame plate
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve,
face “+” vers le haut.
3ÉTAPE

354 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
●Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

355
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Amenez la clé de contact sur la position ARRÊT du
contacteur de démarrage antivol.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle vers le
haut.
Sous le tableau de bord côté conducteur Ouvrez le couvercle.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 358)
pour repérer le fusible à vérifier.1ÉTAPE
2ÉTAPE
3ÉTAPE

356 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Sortez l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Fusibles de type A et B: Retirez le fusible.
Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
4ÉTAPE
5ÉTAPE
6ÉTAPE

357
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

358 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Disposition des fusibles et ampérages■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 AMotoventilateur(s) de
refroidissement
2 RDI FAN 40 AMotoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation
