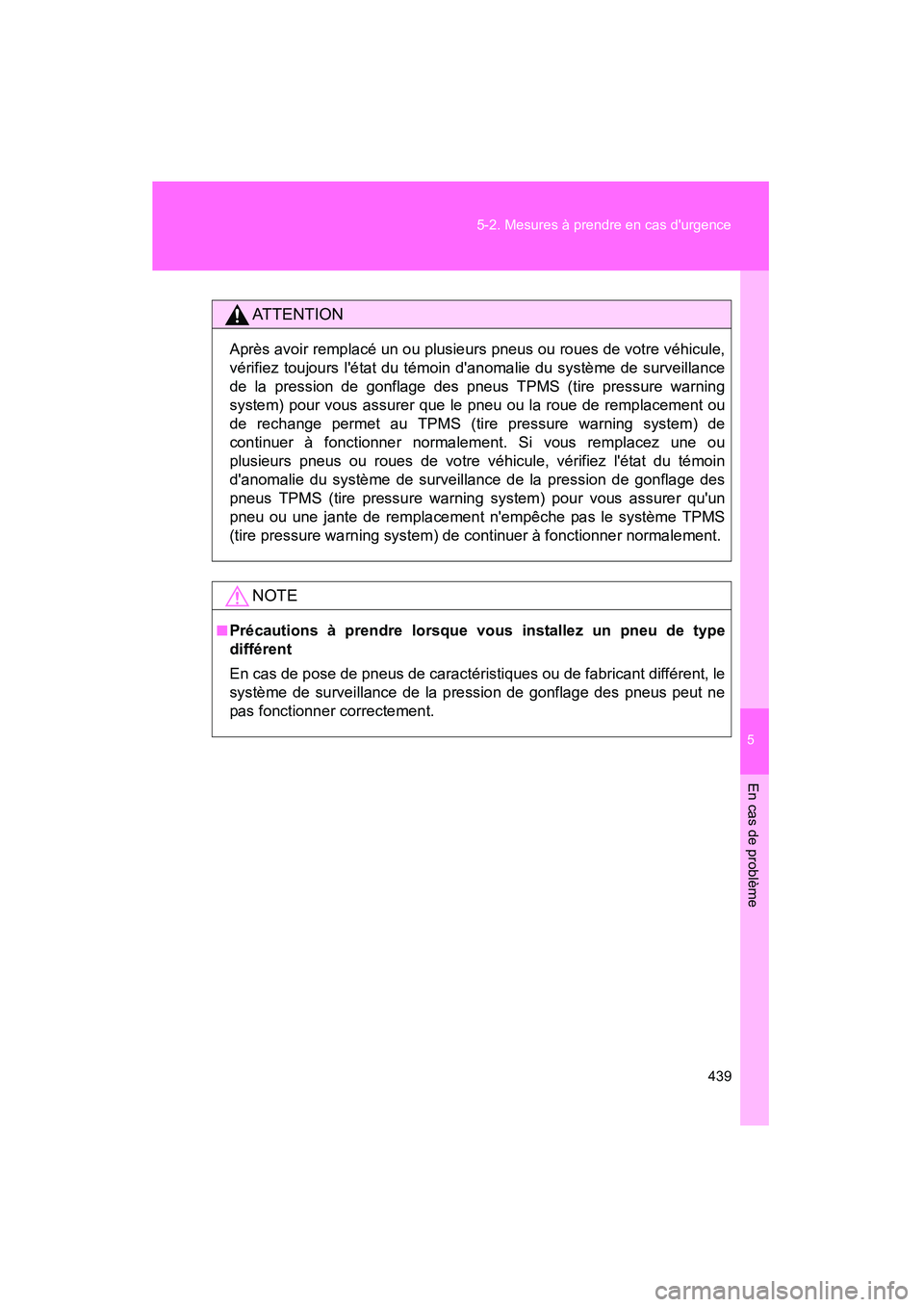

5
En cas de problème
439
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
AT T E N T I O N
Après avoir remplacé un ou plusieurs pneus ou roues de votre véhicule,
vérifiez toujours l'état du témoin d'anomalie du système de surveillance
de la pression de gonflage des pneus TPMS (tire pressure warning
system) pour vous assurer que le pneu ou la roue de remplacement ou
de rechange permet au TPMS (tire pressure warning system) de
continuer à fonctionner normalement. Si vous remplacez une ou
plusieurs pneus ou roues de votre véhicule, vérifiez l'état du témoin
d'anomalie du système de surveillance de la pression de gonflage des
pneus TPMS (tire pressure warning system) pour vous assurer qu'un
pneu ou une jante de remplacement n'empêche pas le système TPMS
(tire pressure warning system) de continuer à fonctionner normalement.
NOTE
■Précautions à prendre lorsque vous installez un pneu de type
différent
En cas de pose de pneus de caractéristiques ou de fabricant différent, le
système de surveillance de la pression de gonflage des pneus peut ne
pas fonctionner correctement.

440
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Si vous avez un pneu crevé
Démontez la roue dont le pneu est crevé et remplacez-la par la
roue de secours.
■Avant de lever le véhicule avec le cric
● Garez le véhicule sur un sol dur, bien à plat.
● Serrez le frein de stationnement.
● Placez le sélecteur de vitesses sur P (boîte de vitesses
automatique) ou sur R (boîte de vitesses manuelle).
● Arrêtez le moteur.
● Allumez les feux de détresse.
■ Emplacement de la roue de secours, du cric et de l'outillage
Roue de
secours Cric
Écrou
de roue
clé
Cric
poignée

5
En cas de problème
441
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Accès au cric
Amenez les loquets en position
“UNLOCK” et retirez le plancher.
Détachez le crochet.
1ÉTAPE
2ÉTAPE

442 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Accès à la roue de secoursAmenez les loquets en position
“UNLOCK” et retirez le plancher.
Desserrez l'écrou de maintien de
la roue de secours.
1ÉTAPE
2ÉTAPE

5
En cas de problème
443
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Remplacement d'une roue crevée
Calez les roues.
Véhicules équipés de jantes en
acier, enlevez l'enjoliveur de
roue avec la clé.
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2ÉTAPE

444 5-2. Mesures à prendre en cas d'urgence
MATRIX_DDesserrez légèrement les
écrous de roue (d'un tour).
Tournez la partie “A” du cric à la
main jusqu’à amener l’encoche
au contact du point de levage du
bas de caisse.
Les repères de point de levage
se trouvent sous le longeron. Ils
marquent la position du point de
levage.
3ÉTAPE
4ÉTAPE

5
En cas de problème
445
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
5ÉTAPE
6ÉTAPE

446 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Montage de la roueNettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Toute présence d'un corps
étranger sur les portées de la
roue risque de provoquer le
desserrage des écrous de roue
pendant la marche du véhicule
et de faire tomber la roue du
véhicule.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d'une roue à jante en acier par une roue de
secours compacte
Serrez les écrous jusqu'à ce que
la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
1ÉTAPE
2ÉTAPE
Partie conique
Chanfrein du
voile de la jante

5
En cas de problème
447
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Remplacement d'une roue à jante aluminium par une roue de
secours compacte
Serrez les écrous jusqu'à ce que
la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
Reposez le véhicule au sol.
Serrez vigoureusement chaque
écrou de roue, à deux ou trois
reprises, dans l'ordre indiqué sur
la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez soigneusement la roue crevée, le cric et tous les
outils.
Partie conique
Chanfrein du
voile de la jante
3ÉTAPE
4ÉTAPE
5ÉTAPE

448 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Rangement de la roue crevéeVéhicules équipés de jantes
aluminium: avant de charger la
roue crevée dans le coffre,
retirez l'enjoliveur central de
roue en le poussant par
l'intérieur de la jante.
Posez la roue crevée sur le
plancher, face extérieure vers le
haut. Crochetez les crochets de
sangle situés le plus près des
boucles sur les anneaux situés
vers l'avant du véhicule.
Passez les sangles par le trou
central de la roue.
1ÉTAPE
2ÉTAPE
3ÉTAPE
