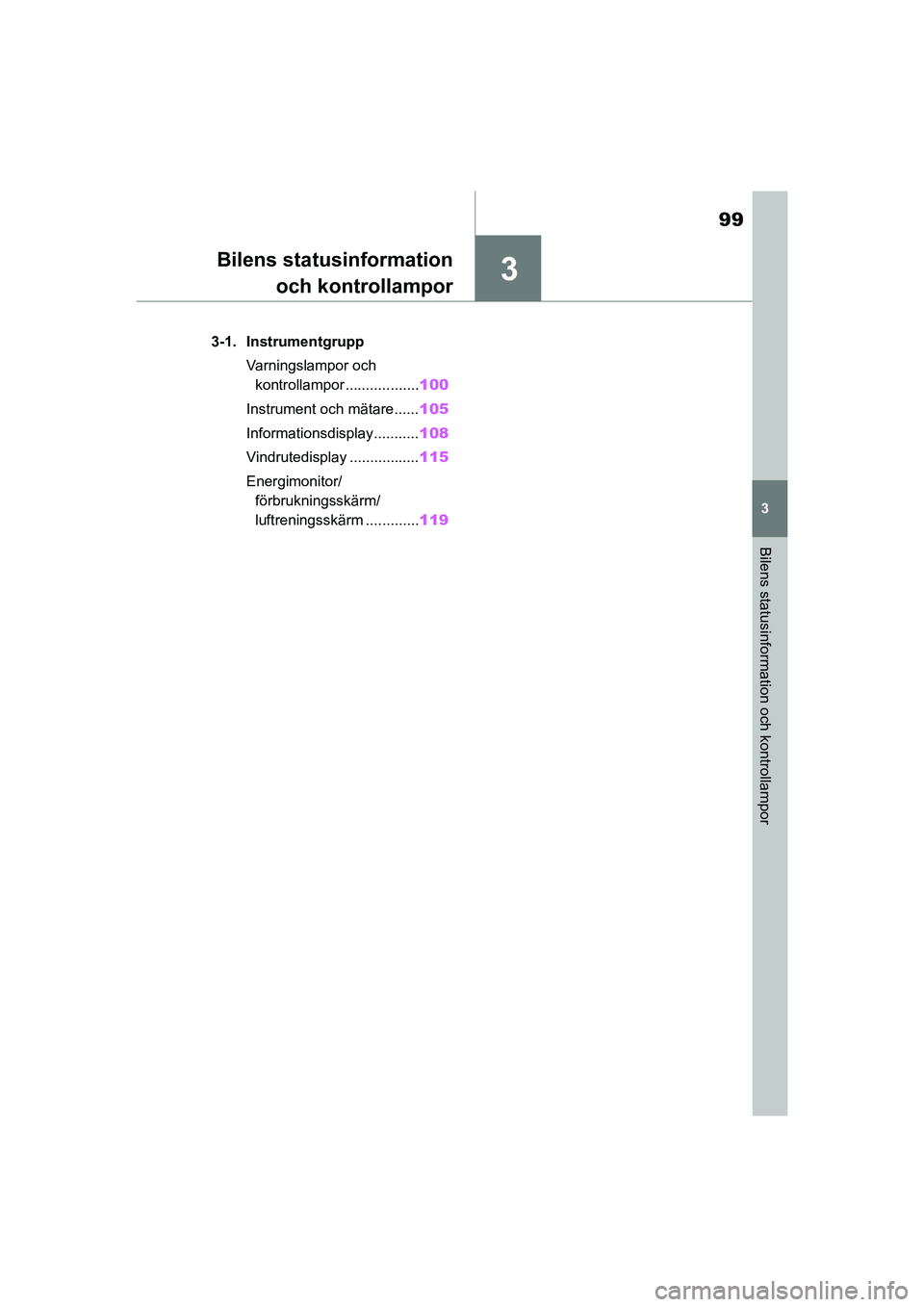

Page 99 of 504

3
99
MIRAI OM62035SE
3
Bilens statusinformation och kontrollampor
Bilens statusinformationoch kontrollampor
3-1. Instrumentgrupp
Varningslampor och kontrollampor .................. 100
Instrument och mätare...... 105
Informationsdisplay........... 108
Vindrutedisplay ................. 115
Energimonitor/ förbrukningsskärm/
luftreningsskärm ............. 119
OM62035SE.book Page 99 Monday, December 28, 2020 1:55 PM
Page 102 of 504

102
MIRAI OM62035SE
3-1. Instrumentgrupp
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
bränslecellsystemet är igång, eller
efter några sekunder. En systemstör-
ning kan föreligga om en lampa inte
tänds eller släcks. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontroll-
era bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
*3: Den här lampan tänds på informa-
tionsdisplayen med ett meddelande.
*4: Toyotas parkeringssensors OFF-indikator tänds när startknappen
trycks till ON medan Toyota parke-
ringssensorfunktion är aktiverad. Den
slocknar efter några sekunder.
Indikeringslamporna håller föraren
informerad om statusen i bilens
olika system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar bränslecellssystemet kan det
innebära att dessa system inte aktive-
ras så att de kan skydda dig vid en
olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Kontrollampor
Körriktningsvisare
( sid. 184)
Bakljus ( sid. 192)
Helljus, kontrollampa
( sid. 193)
AHS, kontrollampa
(i förekommande fall)
( sid. 195)
AHB, kontrollampa
(i förekommande fall)
( sid. 198)
(Blå)
Låg utetemperatur,
kontrollampa*1, 2
Dimljus bak, kontrollampa
( sid. 201)
Elektroniskt lås- och start- system, kontrollampa
*3
( sid. 174)
Farthållare, kontrollampa
*2
( sid. 239)
Aktiv farthållare, kontrollampa
*2 ( sid. 239)
Farthållare ”SET”,
kontrollampa
*2 ( sid. 239)
(*4)
LTA, kontrollampa*2
( sid. 215, 230)
Toyota parkeringssensor,
avstängd, indikator
*5, 6
(i förekommande fall)
( sid. 257)
OM62035SE.book Page 102 Monday, December 28, 2020 1:55 PM
Page 103 of 504

103
3
MIRAI OM62035SE
3-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
*1: Indikerar att kylvätskan är kall.
*2: Den här lampan tänds på informa-tionsdisplayen.
*3: Den här lampan tänds på informa-tionsdisplayen med ett meddelande.
*4: Beroende på systemets driftsförhål-landen ändras indikatorns färg och
tillstånd (tänd/blinkar).
*5: Lampan tänds när systemet stängs av.
*6: Toyotas parkering ssensors OFF-indi-
kator tänds när startknappen trycks
till ON medan Toyota parkeringssen-
sorfunktion är aktiverad. Den slock-
nar efter några sekunder.
*7: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
bränslecellsystemet är igång, eller
efter några sekunder. Det kan vara en
indikering på funktionsstörning om
lamporna inte tänds, eller släcks. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
*8: Den här lampan tänds i ytterback- speglarna.
*9: Den här lampan tänds på mittpane-len.
PKSB, kontrollampa
*5, 7
(i förekommande fall)
( sid. 276)
(Blinkar)
Slirindikeringslampa*7
( sid. 317)
VSC OFF, kontrollampa
*5, 7
( sid. 318)
PCS, varningslampa
*5, 7
( sid. 217)
BSM-kontrollampor på
ytterbackspegel
*7, 8
(i förekommande fall)
( sid. 252, 266)
BSM OFF, indikator
*5, 7
(i förekommande fall)
( sid. 252)
RCTA OFF, kontrollampa
*5, 7
(i förekommande fall)
( sid. 267)
RCD OFF, kontrollampa
*2, 5, 7
(i förekommande fall)
( sid. 272)
Bromshållare standby, kontrollampa
*7 ( sid. 187)
Bromshållare aktiv, indikator
*7 ( sid. 187)
Stöldskyddssystem,
kontrollampa
*9
( sid. 73, 75)
”READY”-indikator
( sid. 174)
Låg utetemperatur, kontrollampa
*2, 10
( sid. 106)
Parkeringsbroms, kontrollampa ( sid. 185)
Br-läge, kontrollampa
*2
( sid. 183)
Eco-körningsläge,
kontrollampa*2 ( sid. 314)
SPORT-läge, kontrollampa
*2
( sid. 314)
Snöläge, kontrollampa
*2
( sid. 315)
”PASSENGER AIRBAG”,
kontrollampa
*7, 9 ( sid. 42)
OM62035SE.book Page 103 Monday, December 28, 2020 1:55 PM

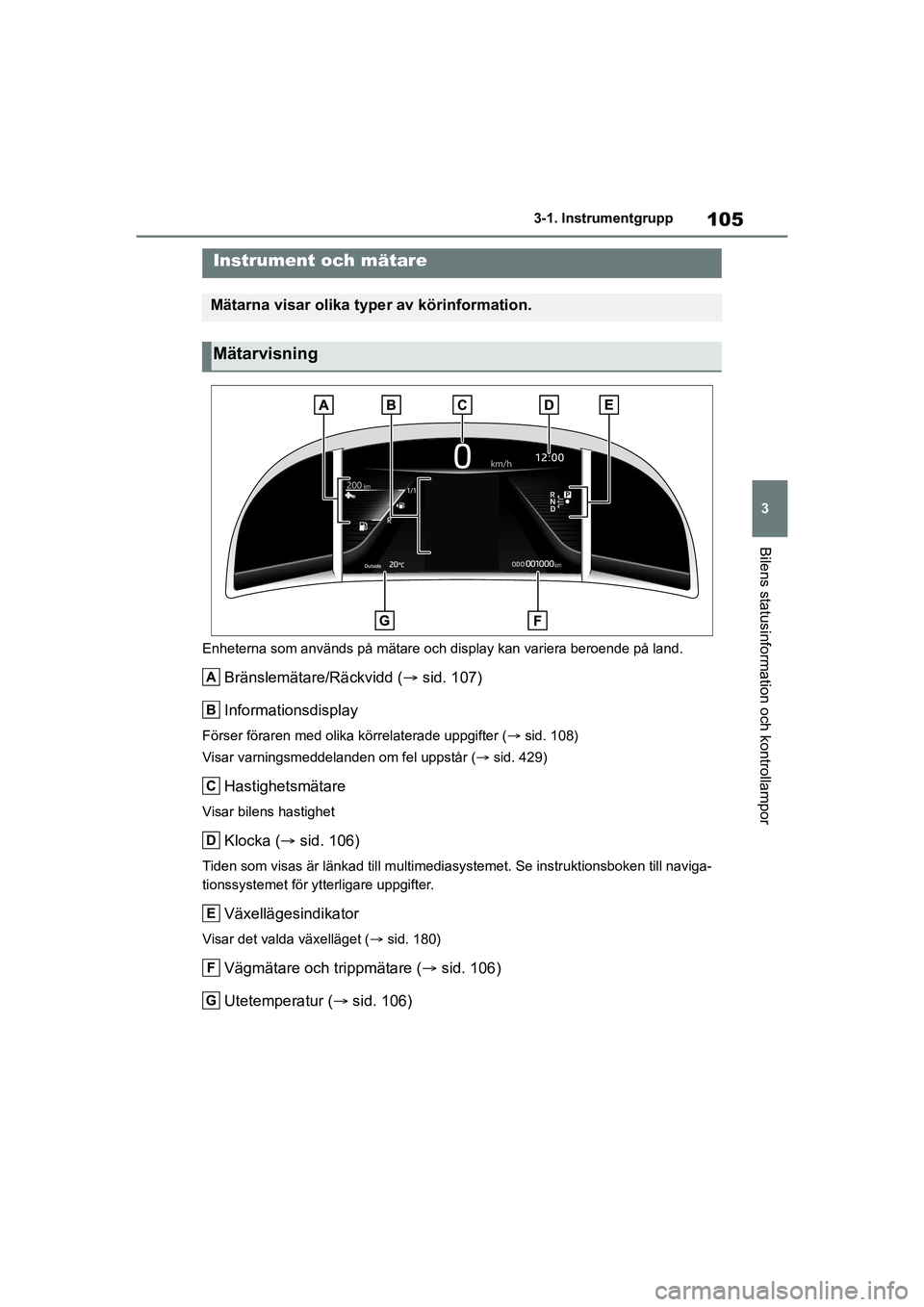

Page 105 of 504

105
3
MIRAI OM62035SE
3-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Enheterna som används på mätare och display kan variera beroende på land.
Bränslemätare/Räckvidd (sid. 107)
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter ( sid. 108)
Visar varningsmeddelanden om fel uppstår ( sid. 429)
Hastighetsmätare
Visar bilens hastighet
Klocka ( sid. 106)
Tiden som visas är länkad till multimediasystemet. Se instruktionsboken till naviga-
tionssystemet för ytte rligare uppgifter.
Växellägesindikator
Visar det valda växelläget ( sid. 180)
Vägmätare och trippmätare ( sid. 106)
Utetemperatur ( sid. 106)
Instrument och mätare
Mätarna visar olika ty per av körinformation.
Mätarvisning
A
B
C
D
E
F
G
OM62035SE.book Page 105 Monday, December 28, 2020 1:55 PM

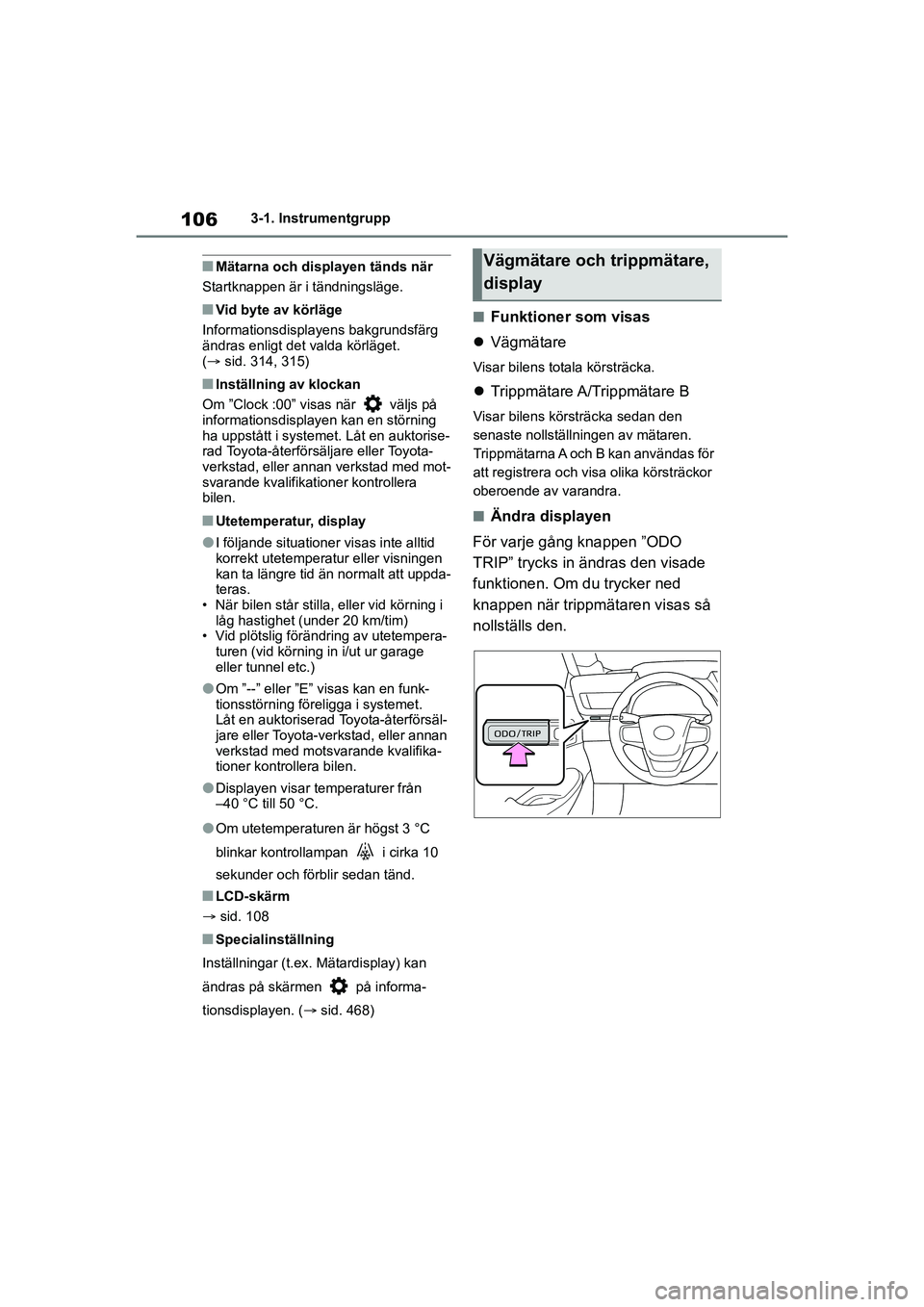

Page 106 of 504

106
MIRAI OM62035SE
3-1. Instrumentgrupp
nMätarna och displayen tänds när
Startknappen är i tändningsläge.
nVid byte av körläge
Informationsdisplayens bakgrundsfärg
ändras enligt det valda körläget.
( sid. 314, 315)
nInställning av klockan
Om ”Clock :00” visas när väljs på
informationsdisplayen kan en störning
ha uppstått i systemet. Låt en auktorise-
rad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera
bilen.
nUtetemperatur, display
lI följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppda-
teras.
• När bilen står stilla, eller vid körning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetempera-
turen (vid körning in i/ut ur garage
eller tunnel etc.)
lOm ”--” eller ”E” visas kan en funk-
tionsstörning föreligga i systemet.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
lDisplayen visar temperaturer från
–40 °C till 50 °C.
lOm utetemperaturen är högst 3 °C
blinkar kontrollampan i cirka 10
sekunder och förblir sedan tänd.
nLCD-skärm
sid. 108
nSpecialinställning
Inställningar (t.ex. Mätardisplay) kan
ändras på skärmen på informa-
tionsdisplayen. ( sid. 468)
nFunktioner som visas
Vägmätare
Visar bilens totala körsträcka.
Trippmätare A/Trippmätare B
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och vi sa olika körsträckor
oberoende av varandra.
nÄndra displayen
För varje gång knappen ”ODO
TRIP” trycks in ändras den visade
funktionen. Om du trycker ned
knappen när trippmätaren visas så
nollställs den.
Vägmätare och trippmätare,
display
OM62035SE.book Page 106 Monday, December 28, 2020 1:55 PM

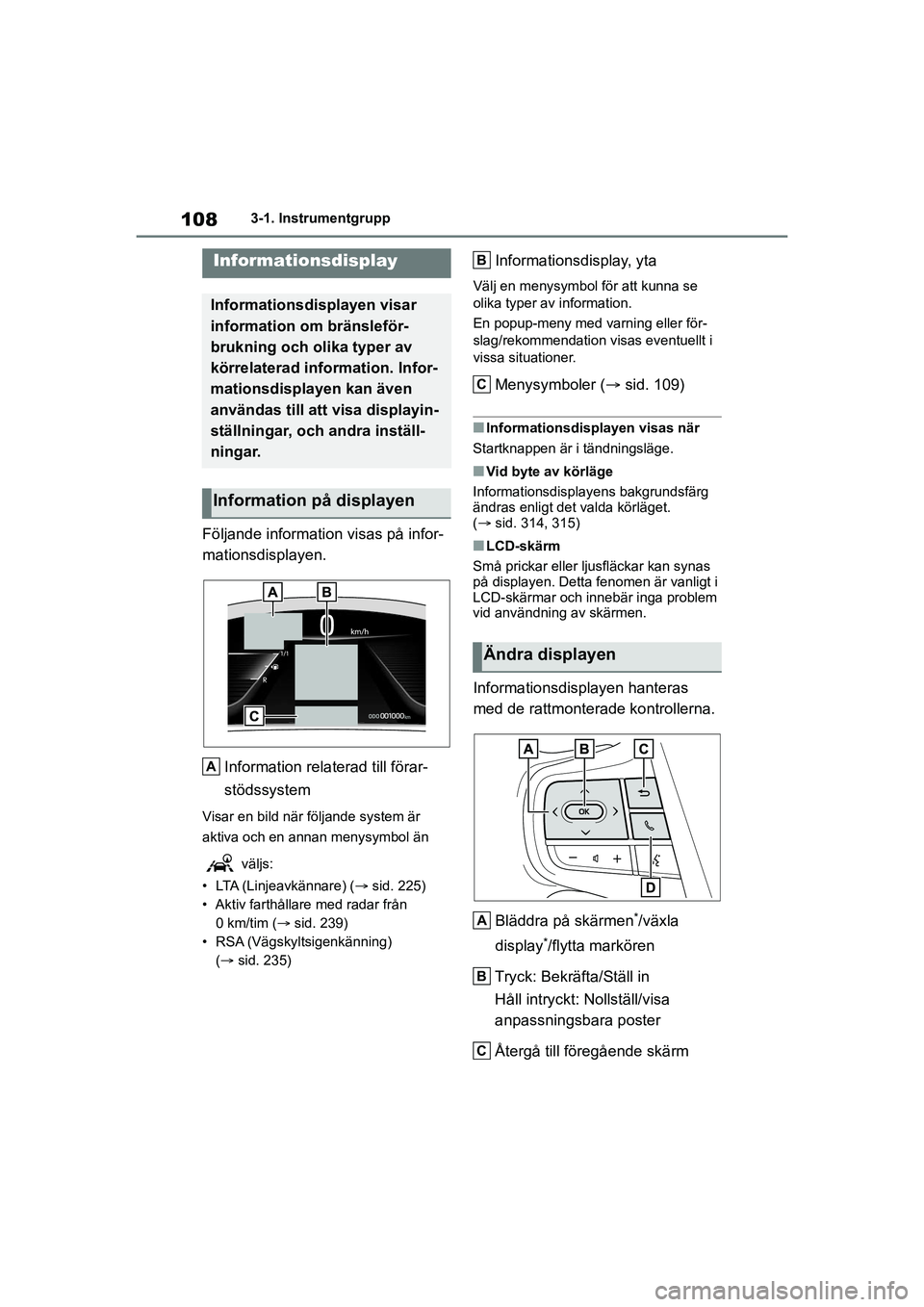

Page 108 of 504

108
MIRAI OM62035SE
3-1. Instrumentgrupp
Följande information visas på infor-
mationsdisplayen.Information rela terad till förar-
stödssystem
Visar en bild när följande system är
aktiva och en annan menysymbol än
väljs:
• LTA (Linjeavkännare) ( sid. 225)
• Aktiv farthållare med radar från 0 km/tim ( sid. 239)
• RSA (Vägskyltsigenkänning) ( sid. 235)
Informationsdisplay, yta
Välj en menysymbol för att kunna se
olika typer av information.
En popup-meny med varning eller för-
slag/rekommendation visas eventuellt i
vissa situationer.
Menysymboler ( sid. 109)
nInformationsdisplayen visas när
Startknappen är i tändningsläge.
nVid byte av körläge
Informationsdisplayens bakgrundsfärg
ändras enligt det valda körläget.
( sid. 314, 315)
nLCD-skärm
Små prickar eller ljusfläckar kan synas
på displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Bläddra på skärmen
*/växla
display
*/flytta markören
Tryck: Bekräfta/Ställ in
Håll intryckt: Nollställ/visa
anpassningsbara poster
Återgå till föregående skärm
Informationsdisplay
Informationsdisplayen visar
information om bränsleför-
brukning och olika typer av
körrelaterad information. Infor-
mationsdisplayen kan även
användas till att visa displayin-
ställningar, och andra inställ-
ningar.
Information på displayen
A
Ändra displayen
B
C
A
B
C
OM62035SE.book Page 108 Monday, December 28, 2020 1:55 PM
Page 109 of 504

109
3
MIRAI OM62035SE
3-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Ringa/ta emot samtal och visa
historik
Länkat till handsfree-systemet,
ringda eller mottagna samtal
visas. Se instruktionsboken till
navigationssystemet för uppgif-
ter om handsfree-systemet.
*: På skärmar där det går att bläddra på skärmen och växla display visas ett
rullningsfält eller en rund symbol som
indikerar antalet registrerade skärmar
som visas.
Information som är relaterad till res-
pektive symbol kan visas genom att
symbolen väljs med rattreglagen.
Viss information visas eventuellt auto-
matiskt beroende på situationen.
Välj för att visa bränsleförbrukning i
olika format.
nBränsleförbrukning
Följande information visas.
Aktuell bränsleförbrukning
Visar den momentana aktuella bränsle-
förbrukningen.
VARNING
nVarning för användning under
körning
Av säkerhetsskäl ska du undvika att
använda den rattmonterade
kontrollen under körning så mycket
det går, titta inte heller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda
kontrollen. I annat fall kan ratten stö-
tas till vilket kan leda till en plötslig
olycka.
Menysymboler
DSymbolDisplay
Display för körrelaterad
information ( sid. 109)
Display för status
i förarstödsystem
( sid. 112)
Ljudanläggningslänkad
display ( sid. 112)
Display för fordons-
information ( sid. 112)
Inställningsdisplay
( sid. 113)
Visning av varnings-
meddelande ( sid. 114)
Display för körrelaterad
information
A
OM62035SE.book Page 109 Monday, December 28, 2020 1:55 PM
Page 111 of 504

111
3
MIRAI OM62035SE
3-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
ECO Accelerator Guidance
Eco-område
Visar att bilen körs på ett miljövänligt
sätt.
Effektområde
Visar att det miljövänliga intervallet
överträds (i samband med körning där
full kraft behövs, etc.).
Nuvarande acceleration
Referensområde
En blå zon visas i Eco-området som
kan användas som referensområde för
gaspedalens användning enligt
rådande förhållanden, t.ex. vid start och
körning i jämn fart.
Displayen ECO Accelerator Guidance
förändras enligt körstatus, t.ex. vid start
eller körning i jämn fart.
Det är lättare att köra på miljövänligt
sätt genom att köra enligt displayen
som visar gaspedalens läge för att
stanna inom referensområdet.
Eco-resultat
Följande tre metoder för eco-körning
utvärderas på fem nivåer: Jämn accele-
ration vid start, körning utan plötslig
acceleration och mjuk stopp. När bilen
stannar visar ett Eco-resultat av 100
poäng.
Resultat i poäng
Status för Eco-Start
Status för Eco-Farthållning
Status för Eco-Stanna
Tre situationer visas med varje symbol
under körning.
Avläsning av stapeldiagram:
När bilen har börjat köras visas inte
Eco-resultatet förrän hastigheten över-
skrider cirka 30 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
När bränslecellssyst emet stängs av
visas det aktuella totala resultatet.
*
*
: Resultatet visas bara när ”Eco-res” väljs för ”Sammanf attning resa”.
( sid. 113)
A
B
C
D
ResultatStapeldiagram
Ej
bedömt
Låg
Hög
A
B
C
D
OM62035SE.book Page 111 Monday, December 28, 2020 1:55 PM
Page 112 of 504

112
MIRAI OM62035SE
3-1. Instrumentgrupp
nECO Accelerator Guidance/”Eco-
resultat” aktiveras inte när
ECO Accelerator Gu idance/Eco-resul-
tat kan inte användas i följande situatio-
ner:
lBränslecellsystemet är inte igång.
lBilen körs medan den aktiva farthålla-
ren från 0 km/tim är aktiverad.
nDisplay för status
i förarstödsystem
Välj för att visa driftsstatus för föl-
jande system:
LTA (Linjeavkännare)
( sid. 225)
Aktiv farthållare med radar från
0km/tim ( sid. 239)
nDisplay länkad till
navigationssystemet
Välj för att visa fö ljande information
som är länkad till navigationssyste-
met.
Ruttvägledning
Visning av kompass (norr uppåt/
färdriktning uppåt)
Välj för att kunna välja ljudkälla eller
spår på displayen.
nKörinformation
Två funktioner som väljs med
inställningen för ”Drive Info Items”
(Färdinformation) (snittfart, avstånd
och total tid) kan visas vertikalt.
Den visade informationen ändras
enligt inställningen för ”Drive Info
Type” (Typ av Färdinfo) (efter sys-
temet startades, eller mellan noll-
ställningar). ( sid. 113)
Använd den visade informationen
enbart som referens.
Följande funktioner visas.
”Trip” (Körning)
• ”Average Speed” (Snittfart): Visar
bilens medelhastighet sedan bränsle-
cellssystemet startades
*
• ”Distance” (Körsträcka): Visar den körda sträckan sedan bränslecells-
systemet startades
*
• ”Total Time” (Total tid): Visar den för-flutna tiden sedan bränslecellssyste-
met startades
*
*
: Dessa funktioner nollställs varje gång bränslecellssystemet stängs av.
”Total” (Totalt)
• ”Average Speed” (Snittfart): Visar
medelhastigheten sedan senaste
nollställning av displayen
*
• ”Distance” (Körsträcka): Visar bilens körsträcka sedan senaste nollställ-
ning av displayen
*
• ”Total Time” (Total tid): Visar körtiden sedan senaste nollställning av dis-
playen
*
*
: För nollställning, visa önskad funktion och håll intryckt.
Display för status
i förarstödsystem
Ljudanläggningslänkad
display
Fordonsinformation, display
OM62035SE.book Page 112 Monday, December 28, 2020 1:55 PM
Page 113 of 504

113
3
MIRAI OM62035SE
3-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
nEnergimonitor
sid. 119
nLufttryck i däcken
Visar lufttrycket i varje däck.
nInställningar fö r instrument-
display som kan ändras
Språk
Välj för att ändra språket på informa-
tionsdisplayen.
Enheter (i förekommande fall)
Välj för att ändra måttenheter som
visas.
(Inställning av
körinformationsdisplayen)
Välj för att ställa in följande funktioner.
• Bränslecellssystem
Välj för att aktivera/inaktivera ECO
Accelerator Guidance ( sid. 110).
• Bränsleförbrukning
Välj för att ändra displayen för bränsle-
förbrukning ( sid. 109).
(Inställningar för ljudsyste-
met)
Välj för att aktivera/inaktivera skärmen
.
(Inställning av
fordonsinformationsdisplayen)
• Displayinnehåll
Välj för att ställa in följande funktioner.
Energimonitor: Välj för att aktivera/inaktivera energi-
monitorn (
sid. 119).
• Typ av körinfo
Välj för att ändra displayen för körinfo-
typ mellan resa och totalt. ( sid. 112).
• Färdinformationsfunktioner
Välj för att ställa in funktionerna på övre
och undre sidan av körinformations-
skärmen från dessa tre funktioner, snitt-
fart, avstånd och total tid.
Trippsammanfattning
Välj för att ställa in funktionerna som
ska visas när startknappen trycks till
avstängt läge,.
Snabbmeddelande
Välj för att aktivera/inaktivera snabb-
meddelanden för varje relevant system.
Informationsdisplay avstängd
Välj för att stänga informationsdis-
playen.
Tryck på någon av ra ttkontrollerna för
att slå på informati onsdisplayen igen.
Grundinställningar
Välj för att kunna nollställa mätardis-
playernas inställningar.
nAvstängning av inställningsdisplay
lVid följande tillfällen avbryts inställ-
ningsdisplayen tillfälligt.
• Om ett varningsmeddelande visas på informationsdisplayen
• Om bilen kommer i rörelse
lInställningar av funktioner som inte
finns i bilen visas inte.
lOm en funktion är avstängd kan rela-
terade inställningar av den funktionen
inte väljas.
Inställningsdisplay
OM62035SE.book Page 113 Monday, December 28, 2020 1:55 PM
