TOYOTA MIRAI 2020 Manuale duso (in Italian)

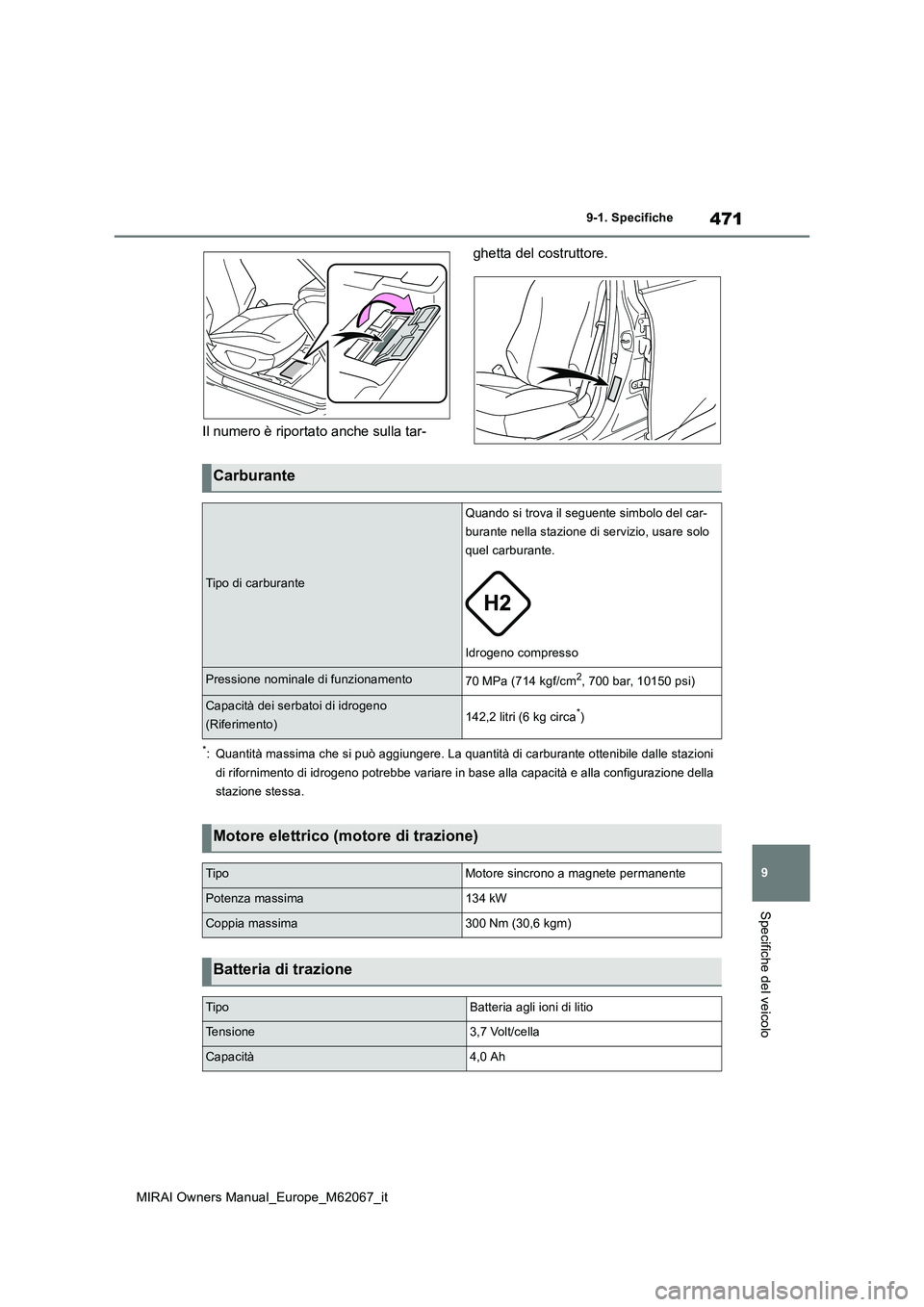

471
9
MIRAI Owners Manual_Europe_M62067_it
9-1. Specifiche
Specifiche del veicolo
Il numero è riportato anche sulla tar-
ghetta del costruttore.
*: Quantità massima che si può aggiungere. La quantità di carburante ottenibile dalle stazioni
di rifornimento di idrogeno potrebbe variare in base alla capacità e alla configurazione della
stazione stessa.
Carburante
Tipo di carburante
Quando si trova il seguente simbolo del car-
burante nella stazione di servizio, usare solo
quel carburante.
Idrogeno compresso
Pressione nominale di funzionamento70 MPa (714 kgf/cm2, 700 bar, 10150 psi)
Capacità dei serbatoi di idrogeno
(Riferimento)142,2 litri (6 kg circa*)
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Potenza massima134 kW
Coppia massima300 Nm (30,6 kgm)
Batteria di trazione
TipoBatteria agli ioni di litio
Tensione3,7 Volt/cella
Capacità4,0 Ah

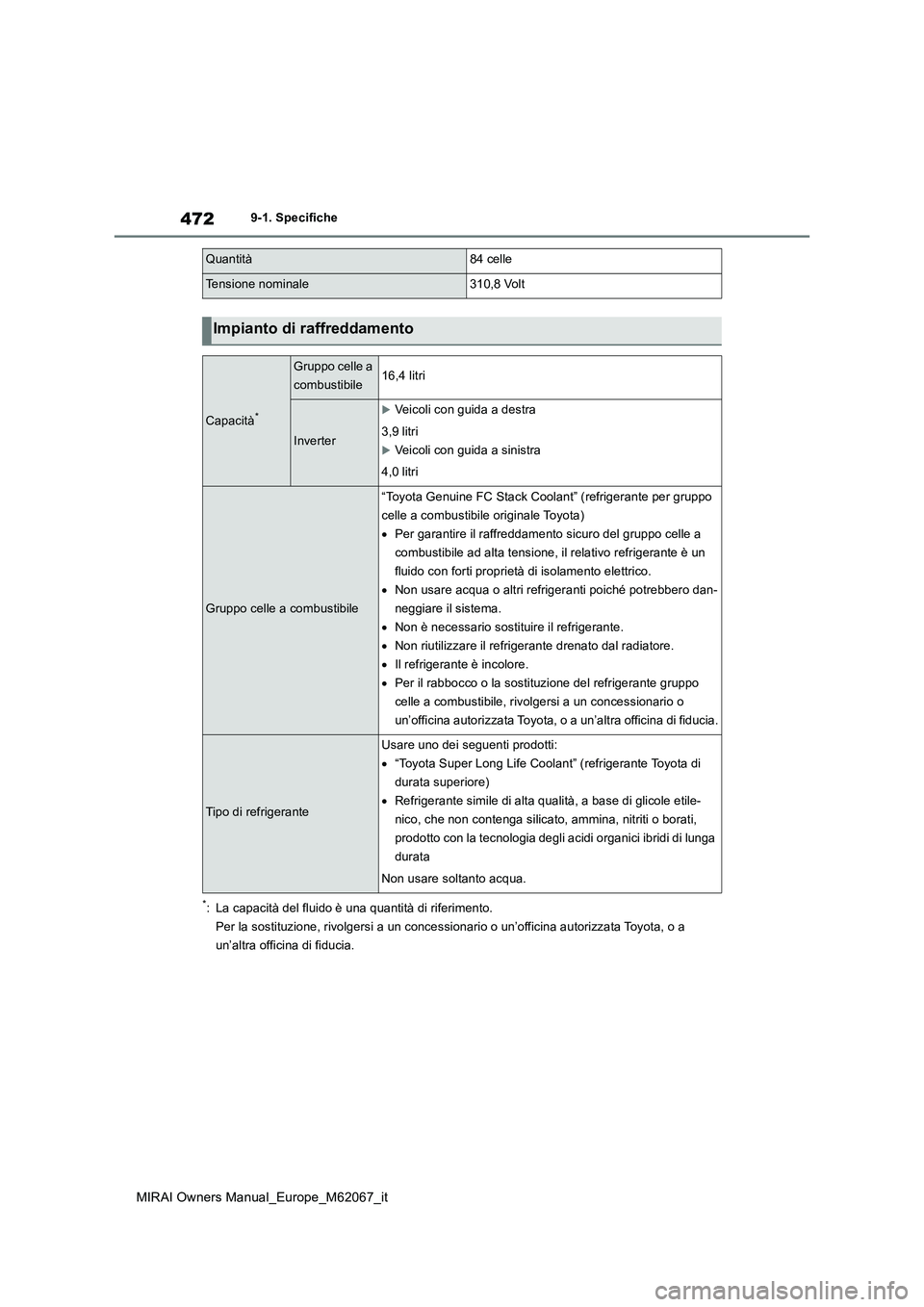

472
MIRAI Owners Manual_Europe_M62067_it
9-1. Specifiche
*: La capacità del fluido è una quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Quantità84 celle
Tensione nominale310,8 Volt
Impianto di raffreddamento
Capacità*
Gruppo celle a
combustibile16,4 litri
Inverter
Veicoli con guida a destra
3,9 litri
Veicoli con guida a sinistra
4,0 litri
Gruppo celle a combustibile
“Toyota Genuine FC Stack Coolant” (refrigerante per gruppo
celle a combustibile originale Toyota)
 Per garantire il raffreddamento sicuro del gruppo celle a
combustibile ad alta tensione, il relativo refrigerante è un
fluido con forti proprietà di isolamento elettrico.
 Non usare acqua o altri refrigeranti poiché potrebbero dan-
neggiare il sistema.
 Non è necessario sostituire il refrigerante.
 Non riutilizzare il refrigerante drenato dal radiatore.
 Il refrigerante è incolore.
 Per il rabbocco o la sostituzione del refrigerante gruppo
celle a combustibile, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Tipo di refrigerante
Usare uno dei seguenti prodotti:
 “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore)
 Refrigerante simile di alta qualità, a base di glicole etile-
nico, che non contenga silicato, ammina, nitriti o borati,
prodotto con la tecnologia degli acidi organici ibridi di lunga
durata
Non usare soltanto acqua.

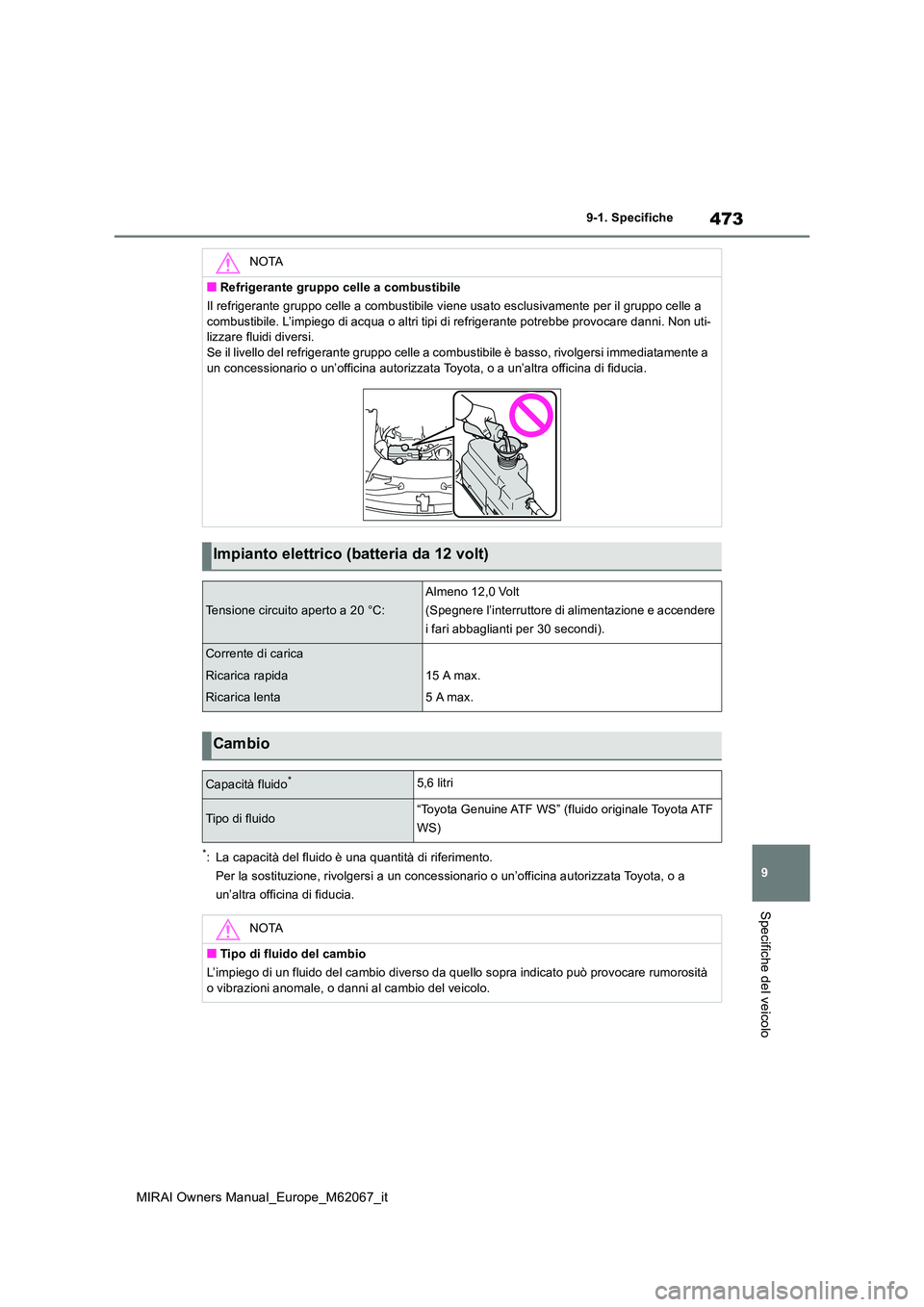

473
9
MIRAI Owners Manual_Europe_M62067_it
9-1. Specifiche
Specifiche del veicolo
*: La capacità del fluido è una quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
NOTA
■Refrigerante gruppo celle a combustibile
Il refrigerante gruppo celle a combustibile viene usato esclusivamente per il gruppo celle a
combustibile. L’impiego di acqua o altri tipi di refrigerante potrebbe provocare danni. Non uti- lizzare fluidi diversi. Se il livello del refrigerante gruppo celle a co mbustibile è basso, rivolgersi immediatamente a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Impianto elettrico (batteria da 12 volt)
Tensione circuito aperto a 20 °C:
Almeno 12,0 Volt
(Spegnere l’interruttore di alimentazione e accendere
i fari abbaglianti per 30 secondi).
Corrente di carica
Ricarica rapida
Ricarica lenta
15 A max.
5A max.
Cambio
Capacità fluido*5,6 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale Toyota ATF
WS)
NOTA
■Tipo di fluido del cambio
L’impiego di un fluido del cambio diverso da quel lo sopra indicato può provocare rumorosità
o vibrazioni anomale, o danni al cambio del veicolo.

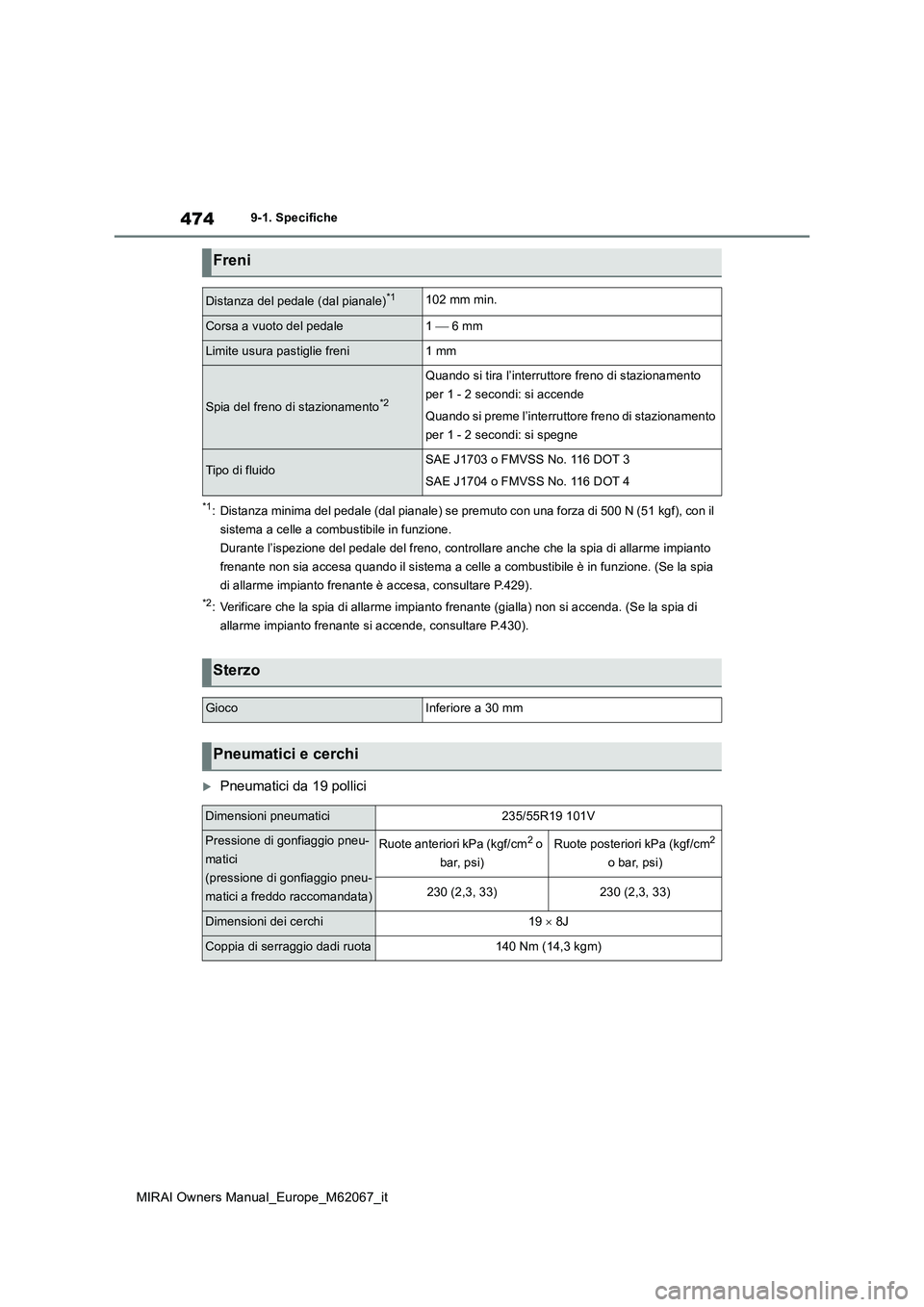

474
MIRAI Owners Manual_Europe_M62067_it
9-1. Specifiche
*1: Distanza minima del pedale (dal pianale) se premuto con una forza di 500 N (51 kgf), con il
sistema a celle a combustibile in funzione.
Durante l’ispezione del pedale del freno, controllare anche che la spia di allarme impianto
frenante non sia accesa quando il sistema a celle a combustibile è in funzione. (Se la spia
di allarme impianto frenante è accesa, consultare P.429).
*2: Verificare che la spia di allarme impianto fr enante (gialla) non si accenda. (Se la spia di
allarme impianto frenante si accende, consultare P.430).
Pneumatici da 19 pollici
Freni
Distanza del pedale (dal pianale)*1102 mm min.
Corsa a vuoto del pedale1  6mm
Limite usura pastiglie freni1mm
Spia del freno di stazionamento*2
Quando si tira l’interruttore freno di stazionamento
per 1 - 2 secondi: si accende
Quando si preme l’interruttore freno di stazionamento
per 1 - 2 secondi: si spegne
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm
Pneumatici e cerchi
Dimensioni pneumatici235/55R19 101V
Pressione di gonfiaggio pneu-
matici
(pressione di gonfiaggio pneu-
matici a freddo raccomandata)
Ruote anteriori kPa (kgf/cm2 o
bar, psi)
Ruote posteriori kPa (kgf/cm2
o bar, psi)
230 (2,3, 33)230 (2,3, 33)
Dimensioni dei cerchi19  8J
Coppia di serraggio dadi ruota140 Nm (14,3 kgm)

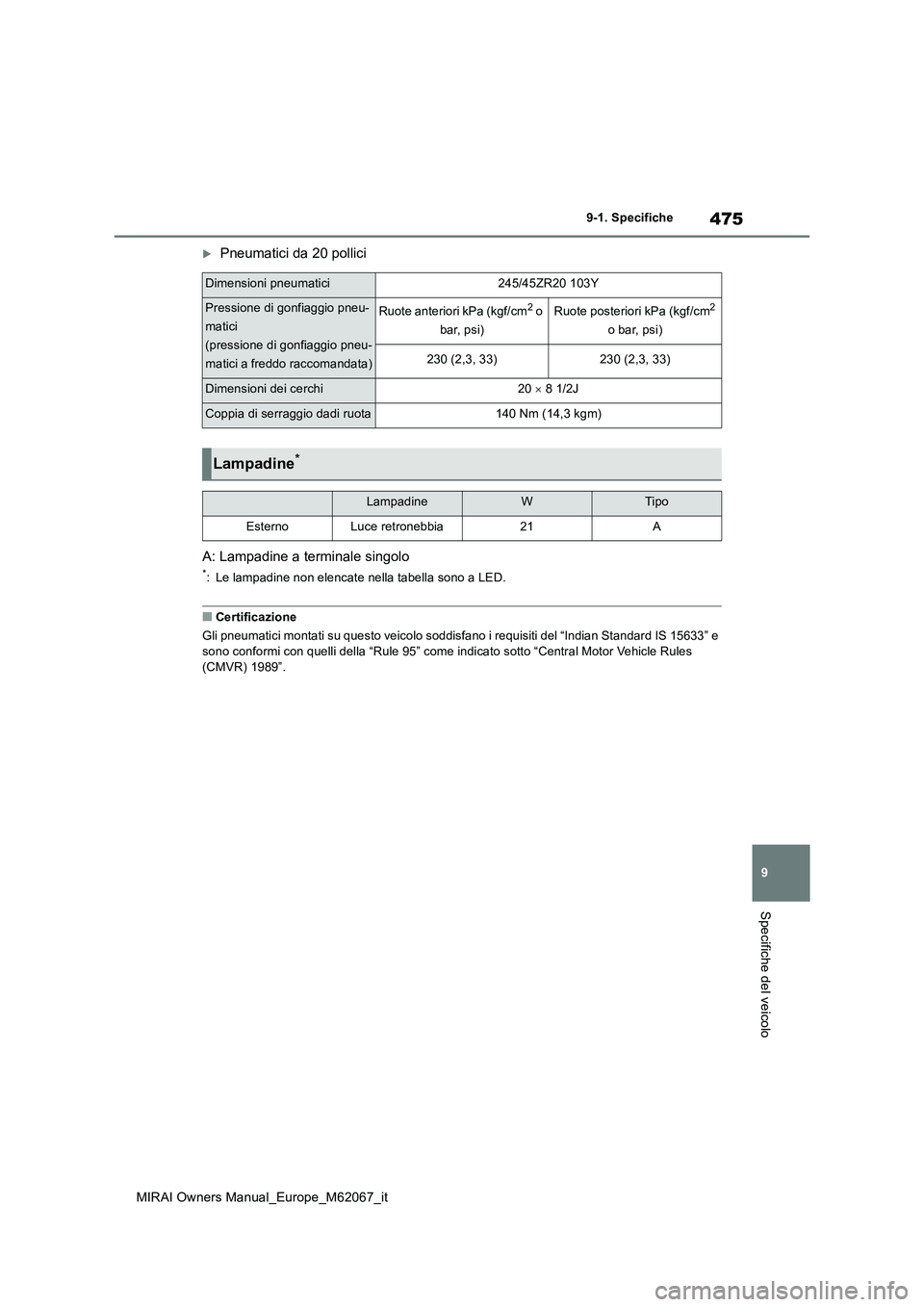

475
9
MIRAI Owners Manual_Europe_M62067_it
9-1. Specifiche
Specifiche del veicolo
Pneumatici da 20 pollici
A: Lampadine a terminale singolo
*: Le lampadine non elencate nella tabella sono a LED.
■Certificazione
Gli pneumatici montati su questo veicolo soddisfano i requisiti del “Indian Standard IS 15633” e
sono conformi con quelli della “Rule 95” come indicato sotto “Central Motor Vehicle Rules (CMVR) 1989”.
Dimensioni pneumatici245/45ZR20 103Y
Pressione di gonfiaggio pneu-
matici
(pressione di gonfiaggio pneu-
matici a freddo raccomandata)
Ruote anteriori kPa (kgf/cm2 o
bar, psi)
Ruote posteriori kPa (kgf/cm2
o bar, psi)
230 (2,3, 33)230 (2,3, 33)
Dimensioni dei cerchi20  8 1/2J
Coppia di serraggio dadi ruota140 Nm (14,3 kgm)
Lampadine*
LampadineWTipo
EsternoLuce retronebbia21A

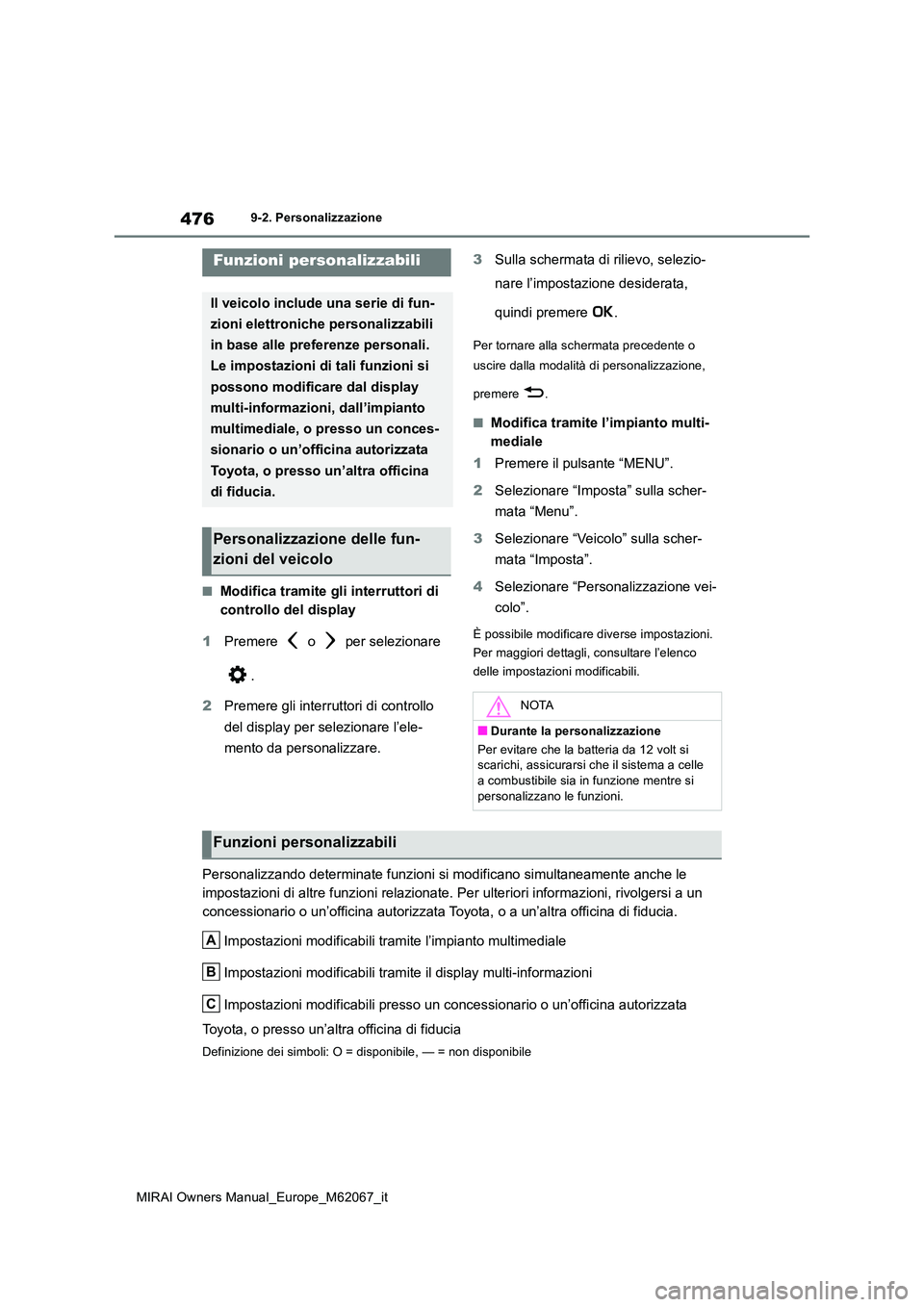

476
MIRAI Owners Manual_Europe_M62067_it
9-2. Personalizzazione
9-2.Persona lizza zione
■Modifica tramite gli interruttori di
controllo del display
1 Premere o per selezionare
.
2 Premere gli interruttori di controllo
del display per selezionare l’ele-
mento da personalizzare.
3 Sulla schermata di rilievo, selezio-
nare l’impostazione desiderata,
quindi premere .
Per tornare alla schermata precedente o
uscire dalla modalità di personalizzazione,
premere .
■Modifica tramite l’impianto multi-
mediale
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” sulla scher-
mata “Menu”.
3 Selezionare “Veicolo” sulla scher-
mata “Imposta”.
4 Selezionare “Personalizzazione vei-
colo”.
È possibile modificare diverse impostazioni.
Per maggiori dettagli, consultare l’elenco
delle impostazioni modificabili.
Personalizzando determinate funzioni si modificano simultaneamente anche le
impostazioni di altre funzioni relazionate. Per ulteriori informazioni, rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Impostazioni modificabili tramite l’impianto multimediale
Impostazioni modificabili tramite il display multi-informazioni
Impostazioni modificabili presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia
Definizione dei simboli: O = disponibile, — = non disponibile
Funzioni personalizzabili
Il veicolo include una serie di fun-
zioni elettroniche personalizzabili
in base alle preferenze personali.
Le impostazioni di tali funzioni si
possono modificare dal display
multi-informazioni, dall’impianto
multimediale, o presso un conces-
sionario o un’officina autorizzata
Toyota, o presso un’altra officina
di fiducia.
Personalizzazione delle fun-
zioni del veicolo
NOTA
■Durante la personalizzazione
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema a celle a combustibile sia in funzione mentre si
personalizzano le funzioni.
Funzioni personalizzabili
A
B
C

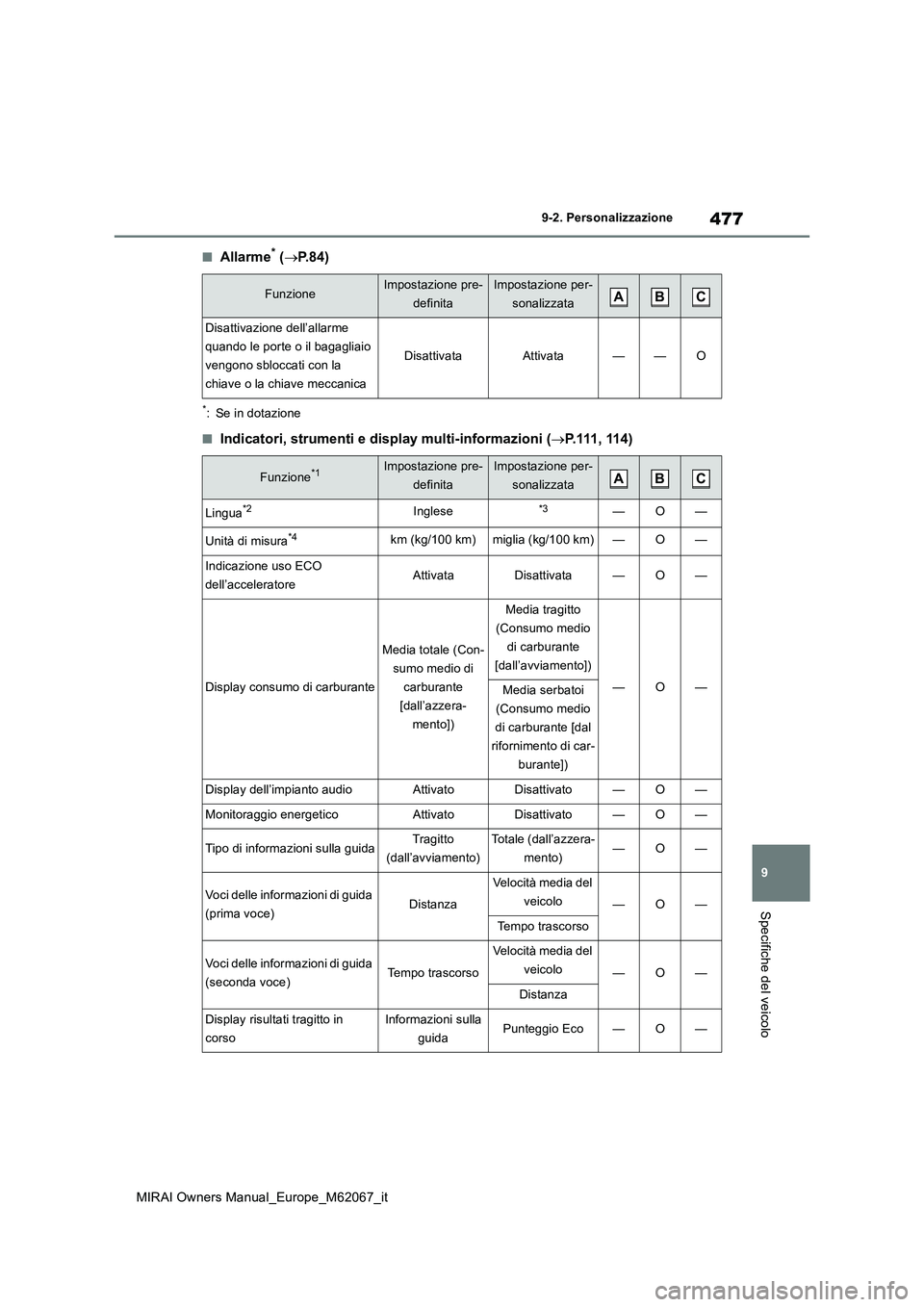

477
9
MIRAI Owners Manual_Europe_M62067_it
9-2. Personalizzazione
Specifiche del veicolo
■Allarme* (P.84)
*: Se in dotazione
■Indicatori, strumenti e display multi-informazioni (P.111, 114)
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Disattivazione dell’allarme
quando le porte o il bagagliaio
vengono sbloccati con la
chiave o la chiave meccanica
DisattivataAttivata——O
Funzione*1Impostazione pre-
definita
Impostazione per-
sonalizzata
Lingua*2Inglese*3—O—
Unità di misura*4km (kg/100 km)miglia (kg/100 km)—O—
Indicazione uso ECO
dell’acceleratoreAttivataDisattivata—O—
Display consumo di carburante
Media totale (Con-
sumo medio di
carburante
[dall’azzera-
mento])
Media tragitto
(Consumo medio
di carburante
[dall’avviamento])
—O—Media serbatoi
(Consumo medio
di carburante [dal
rifornimento di car-
burante])
Display dell’impianto audioAttivatoDisattivato—O—
Monitoraggio energeticoAttivatoDisattivato—O—
Tipo di informazioni sulla guidaTragitto
(dall’avviamento)
Totale (dall’azzera-
mento)—O—
Voci delle informazioni di guida
(prima voce)Distanza
Velocità media del
veicolo—O—
Te m p o t r a s c o r s o
Voci delle informazioni di guida
(seconda voce)Tempo trascorso
Velocità media del
veicolo—O—
Distanza
Display risultati tragitto in
corso
Informazioni sulla
guidaPunteggio Eco—O—
ABC
ABC

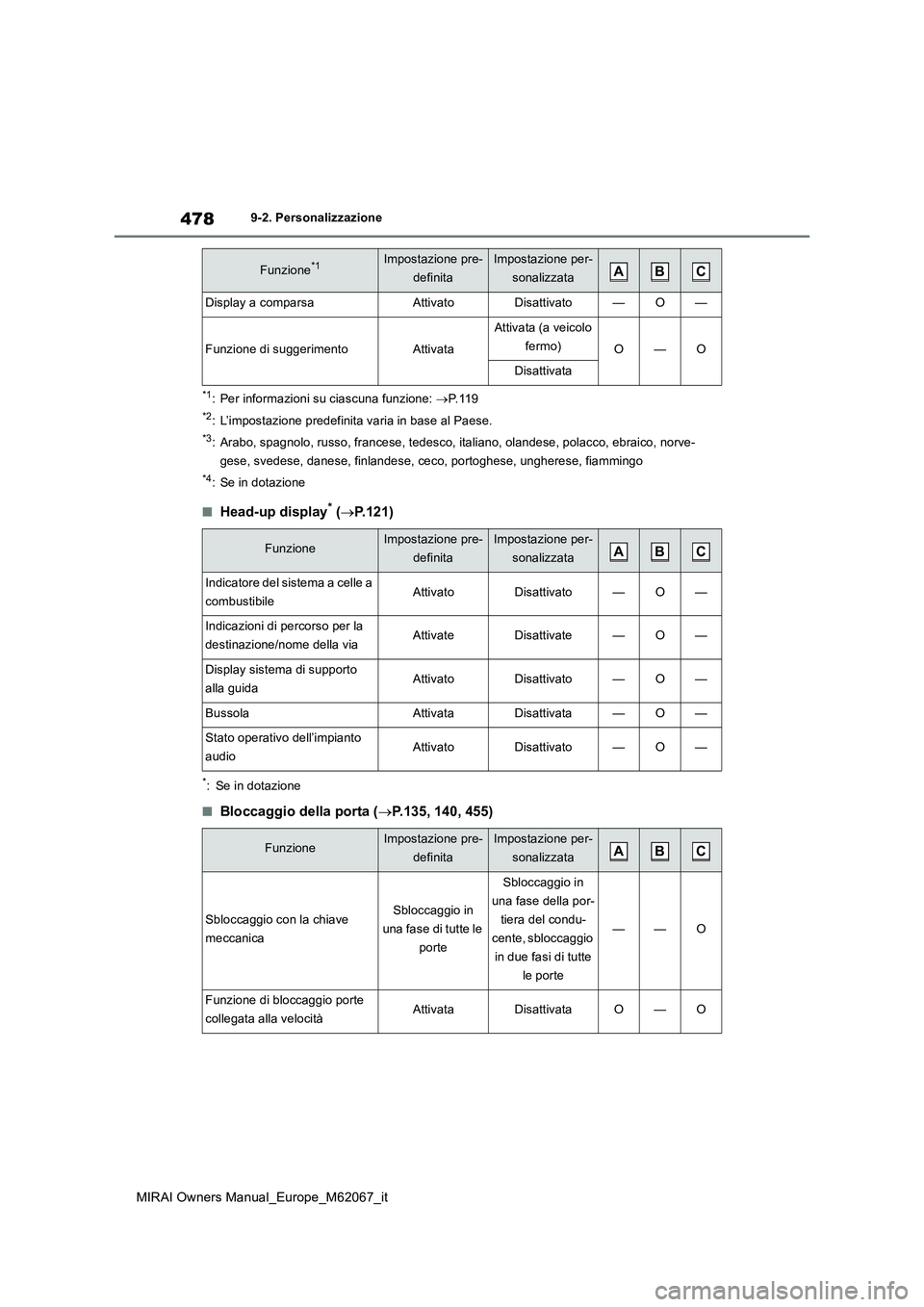

478
MIRAI Owners Manual_Europe_M62067_it
9-2. Personalizzazione
*1: Per informazioni su ciascuna funzione: P. 1 1 9
*2: L’impostazione predefinita varia in base al Paese.
*3: Arabo, spagnolo, russo, francese, tedesco, italiano, olandese, polacco, ebraico, norve-
gese, svedese, danese, finlandese, ceco, portoghese, ungherese, fiammingo
*4: Se in dotazione
■Head-up display* ( P.121)
*: Se in dotazione
■Bloccaggio della porta (P.135, 140, 455)
Display a comparsaAttivatoDisattivato—O—
Funzione di suggerimentoAttivata
Attivata (a veicolo
fermo)O—O
Disattivata
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Indicatore del sistema a celle a
combustibileAttivatoDisattivato—O—
Indicazioni di percorso per la
destinazione/nome della viaAttivateDisattivate—O—
Display sistema di supporto
alla guidaAttivatoDisattivato—O—
BussolaAttivataDisattivata—O—
Stato operativo dell’impianto
audioAttivatoDisattivato—O—
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sbloccaggio con la chiave
meccanica
Sbloccaggio in
una fase di tutte le
porte
Sbloccaggio in
una fase della por-
tiera del condu-
cente, sbloccaggio
in due fasi di tutte
le porte
——O
Funzione di bloccaggio porte
collegata alla velocitàAttivataDisattivataO—O
Funzione*1Impostazione pre-
definita
Impostazione per-
sonalizzataABC
ABC
ABC

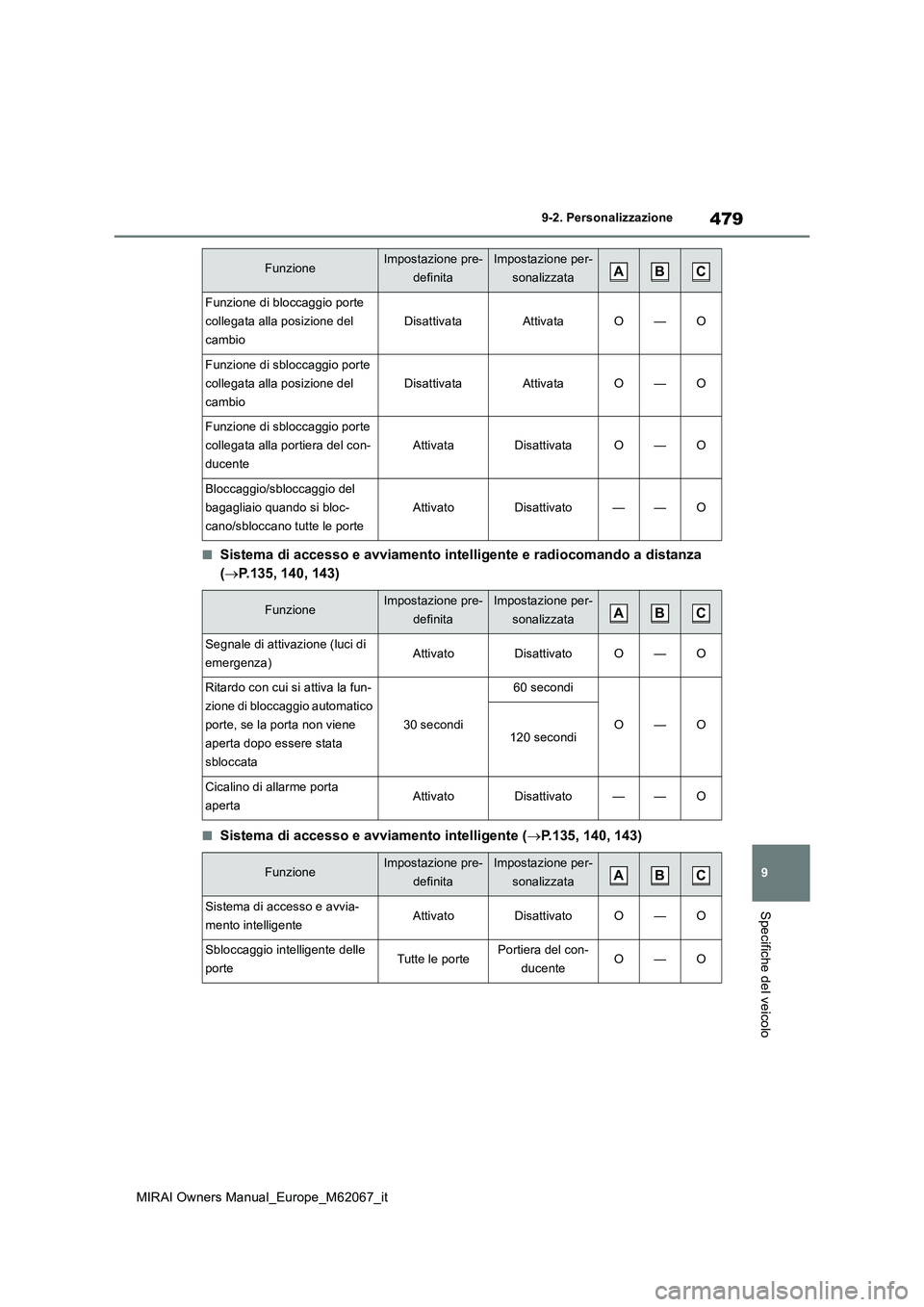

479
9
MIRAI Owners Manual_Europe_M62067_it
9-2. Personalizzazione
Specifiche del veicolo
■Sistema di accesso e avviamento intelligente e radiocomando a distanza
( P.135, 140, 143)
■Sistema di accesso e avviamento intelligente (P.135, 140, 143)
Funzione di bloccaggio porte
collegata alla posizione del
cambio
DisattivataAttivataO—O
Funzione di sbloccaggio porte
collegata alla posizione del
cambio
DisattivataAttivataO—O
Funzione di sbloccaggio porte
collegata alla portiera del con-
ducente
AttivataDisattivataO—O
Bloccaggio/sbloccaggio del
bagagliaio quando si bloc-
cano/sbloccano tutte le porte
AttivatoDisattivato——O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Segnale di attivazione (luci di
emergenza)AttivatoDisattivatoO—O
Ritardo con cui si attiva la fun-
zione di bloccaggio automatico
porte, se la porta non viene
aperta dopo essere stata
sbloccata
30 secondi
60 secondi
O—O120 secondi
Cicalino di allarme porta
apertaAttivatoDisattivato——O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sistema di accesso e avvia-
mento intelligenteAttivatoDisattivatoO—O
Sbloccaggio intelligente delle
porteTutte le portePortiera del con-
ducenteO—O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzataABC
ABC
ABC

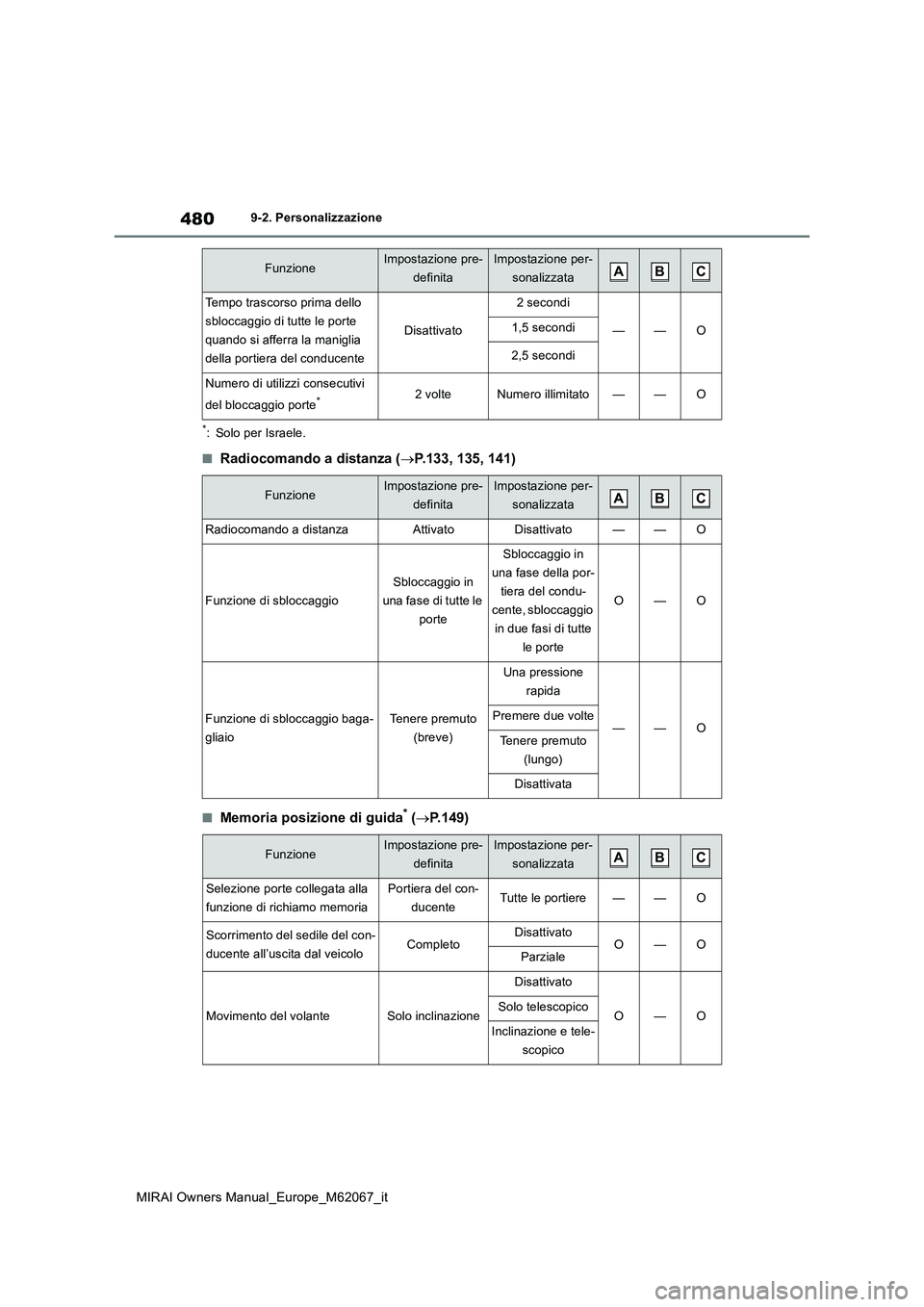

480
MIRAI Owners Manual_Europe_M62067_it
9-2. Personalizzazione
*: Solo per Israele.
■Radiocomando a distanza (P.133, 135, 141)
■Memoria posizione di guida* (P. 1 4 9 )
Tempo trascorso prima dello
sbloccaggio di tutte le porte
quando si afferra la maniglia
della portiera del conducente
Disattivato
2 secondi
——O1,5 secondi
2,5 secondi
Numero di utilizzi consecutivi
del bloccaggio porte*2volteNumero illimitato——O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Radiocomando a distanzaAttivatoDisattivato——O
Funzione di sbloccaggio
Sbloccaggio in
una fase di tutte le
porte
Sbloccaggio in
una fase della por-
tiera del condu-
cente, sbloccaggio
in due fasi di tutte
le porte
O—O
Funzione di sbloccaggio baga-
gliaio
Tenere premuto
(breve)
Una pressione
rapida
——OPremere due volte
Tenere premuto
(lungo)
Disattivata
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Selezione porte collegata alla
funzione di richiamo memoria
Portiera del con-
ducenteTutte le portiere——O
Scorrimento del sedile del con-
ducente all’uscita dal veicoloCompletoDisattivatoO—OParziale
Movimento del volanteSolo inclinazione
Disattivato
O—OSolo telescopico
Inclinazione e tele-
scopico
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzataABC
ABC
ABC
