TOYOTA MIRAI 2020 Manuel du propriétaire (in French)

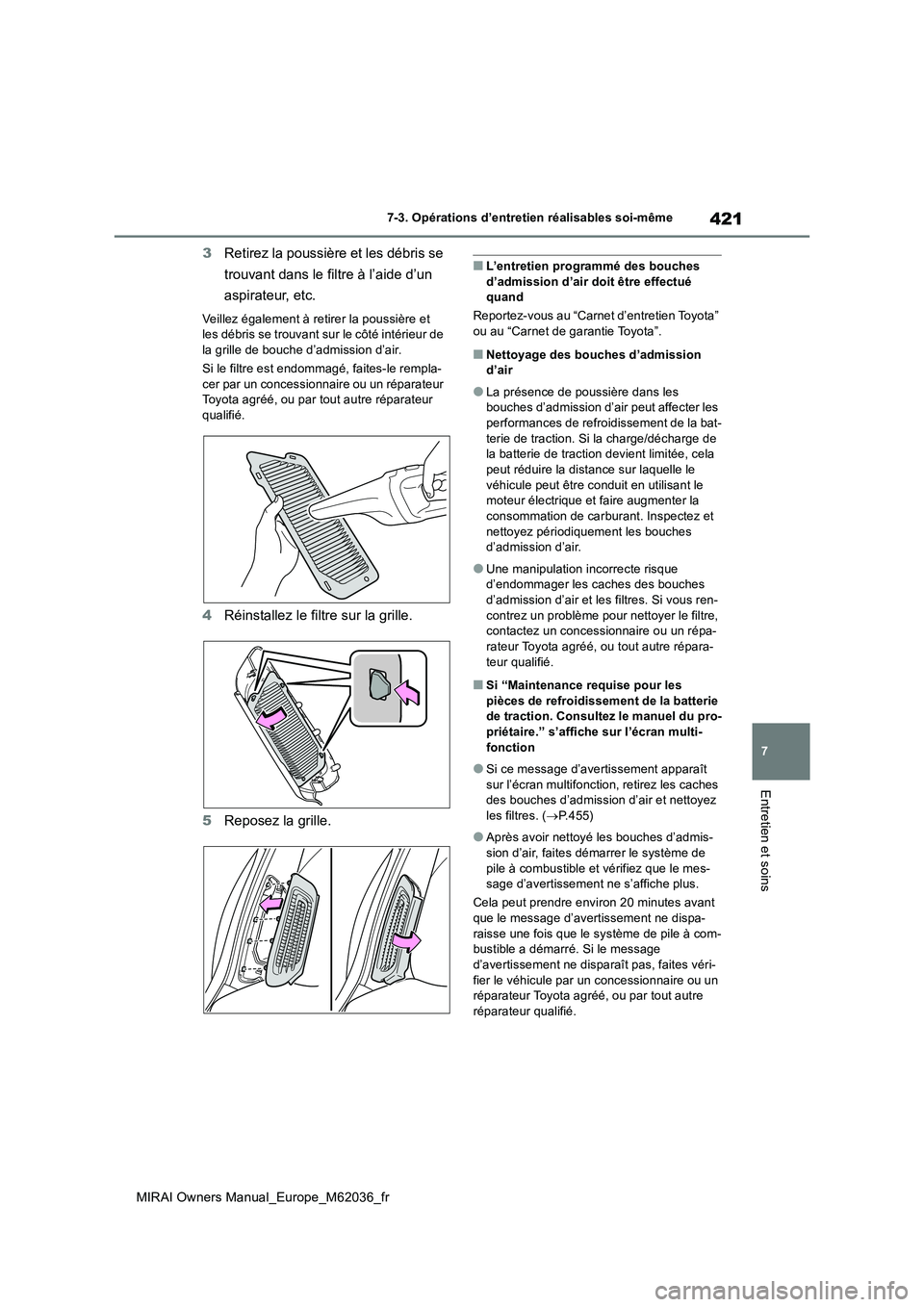

421
7
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
3Retirez la poussière et les débris se
trouvant dans le filtre à l’aide d’un
aspirateur, etc.
Veillez également à retirer la poussière et les débris se trouvant sur le côté intérieur de la grille de bouche d’admission d’air.
Si le filtre est endommagé, faites-le rempla-
cer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
4 Réinstallez le filtre sur la grille.
5 Reposez la grille.
■L’entretien programmé des bouches d’admission d’air doit être effectué quand
Reportez-vous au “Carnet d’entretien Toyota”
ou au “Carnet de garantie Toyota”.
■Nettoyage des bouches d’admission d’air
●La présence de poussière dans les bouches d’admission d’air peut affecter les performances de refroidissement de la bat-
terie de traction. Si la charge/décharge de la batterie de traction devient limitée, cela peut réduire la distance sur laquelle le
véhicule peut être conduit en utilisant le moteur électrique et faire augmenter la consommation de carburant. Inspectez et
nettoyez périodiquement les bouches d’admission d’air.
●Une manipulation incorrecte risque d’endommager les caches des bouches d’admission d’air et les filtres. Si vous ren-
contrez un problème pour nettoyer le filtre, contactez un concessionnaire ou un répa-rateur Toyota agréé, ou tout autre répara-
teur qualifié.
■Si “Maintenance requise pour les pièces de refroidissement de la batterie de traction. Consultez le manuel du pro-
priétaire.” s’affiche sur l’écran multi- fonction
●Si ce message d’avertissement apparaît sur l’écran multifonction, retirez les caches des bouches d’admission d’air et nettoyez
les filtres. ( P.455)
●Après avoir nettoyé les bouches d’admis-
sion d’air, faites démarrer le système de pile à combustible et vérifiez que le mes-sage d’avertissement ne s’affiche plus.
Cela peut prendre environ 20 minutes avant
que le message d’avertissement ne dispa- raisse une fois que le système de pile à com-bustible a démarré. Si le message
d’avertissement ne disparaît pas, faites véri- fier le véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

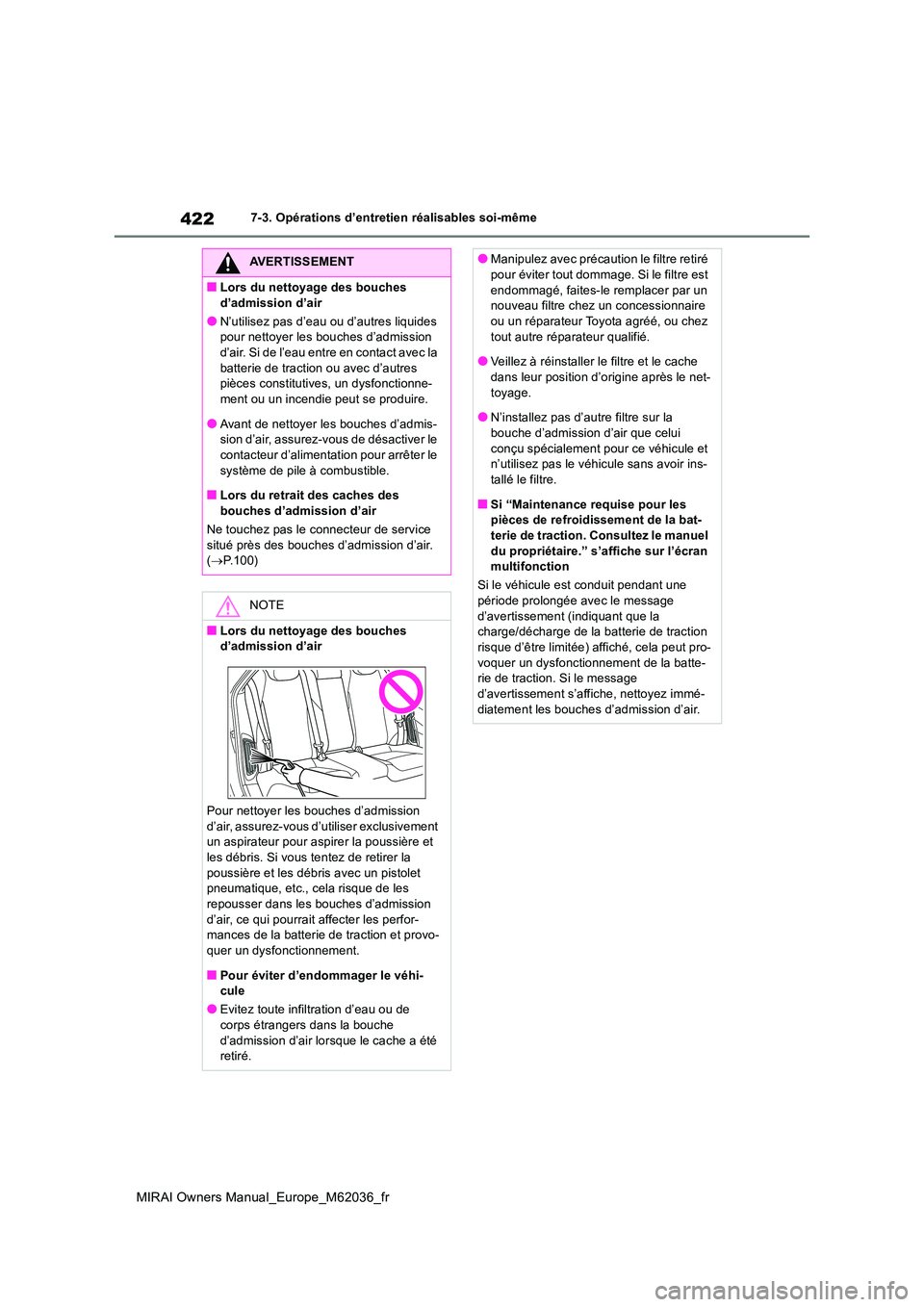

422
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
AVERTISSEMENT
■Lors du nettoyage des bouches
d’admission d’air
●N’utilisez pas d’eau ou d’autres liquides pour nettoyer les bou ches d’admission d’air. Si de l’eau entre en contact avec la
batterie de traction ou avec d’autres pièces constitutives, un dysfonctionne-ment ou un incendie peut se produire.
●Avant de nettoyer les bouches d’admis-sion d’air, assurez-vous de désactiver le contacteur d’alimentation pour arrêter le
système de pile à combustible.
■Lors du retrait des caches des bouches d’admission d’air
Ne touchez pas le connecteur de service
situé près des bouches d’admission d’air. ( P.100)
NOTE
■Lors du nettoyage des bouches d’admission d’air
Pour nettoyer les bouches d’admission d’air, assurez-vous d’utiliser exclusivement un aspirateur pour aspirer la poussière et
les débris. Si vous tentez de retirer la poussière et les débris avec un pistolet pneumatique, etc., cela risque de les
repousser dans les bouches d’admission d’air, ce qui pourrait affecter les perfor-mances de la batterie de traction et provo-
quer un dysfonctionnement.
■Pour éviter d’endommager le véhi- cule
●Evitez toute infiltration d’eau ou de
corps étrangers dans la bouche d’admission d’air lorsque le cache a été retiré.
●Manipulez avec précaution le filtre retiré pour éviter tout dommage. Si le filtre est
endommagé, faites-le remplacer par un nouveau filtre chez un concessionnaire ou un réparateur Toyota agréé, ou chez
tout autre réparateur qualifié.
●Veillez à réinstaller le filtre et le cache dans leur position d’origine après le net-
toyage.
●N’installez pas d’autre filtre sur la bouche d’admission d’air que celui
conçu spécialement pour ce véhicule et n’utilisez pas le véhicule sans avoir ins-tallé le filtre.
■Si “Maintenance requise pour les pièces de refroidissement de la bat-terie de traction. Consultez le manuel
du propriétaire.” s’affiche sur l’écran multifonction
Si le véhicule est conduit pendant une période prolongée avec le message
d’avertissement (indiquant que la charge/décharge de la batterie de traction risque d’être limitée) affiché, cela peut pro-
voquer un dysfonctionnement de la batte- rie de traction. Si le message d’avertissement s’affiche, nettoyez immé-
diatement les bouches d’admission d’air.

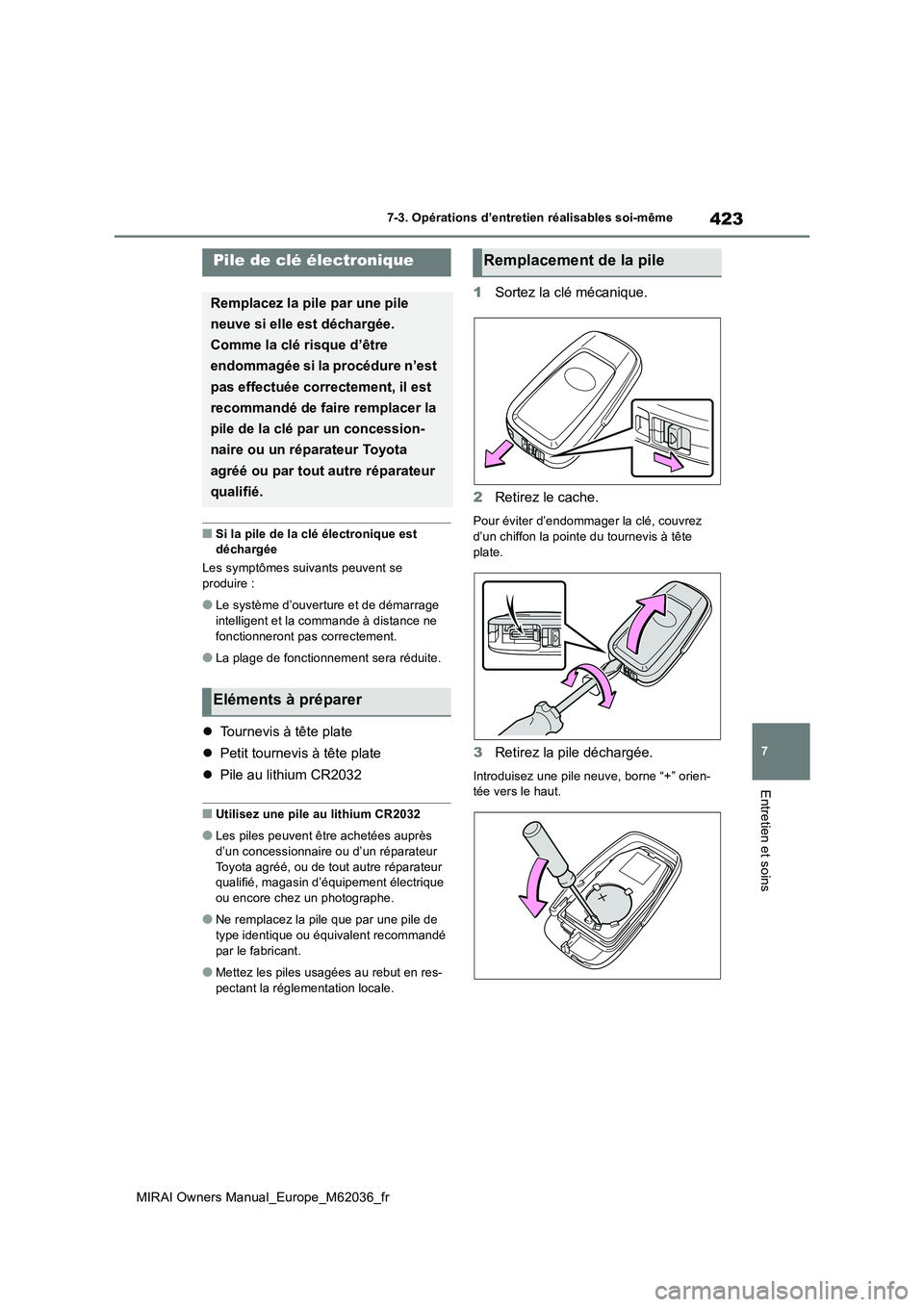

423
7
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
■Si la pile de la clé électronique est déchargée
Les symptômes suivants peuvent se
produire :
●Le système d’ouverture et de démarrage
intelligent et la commande à distance ne fonctionneront pas correctement.
●La plage de fonctionnement sera réduite.
 Tournevis à tête plate
 Petit tournevis à tête plate
 Pile au lithium CR2032
■Utilisez une pile au lithium CR2032
●Les piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique ou encore chez un photographe.
●Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
●Mettez les piles usagées au rebut en res-
pectant la réglementation locale.
1 Sortez la clé mécanique.
2 Retirez le cache.
Pour éviter d’endommager la clé, couvrez d’un chiffon la pointe du tournevis à tête
plate.
3 Retirez la pile déchargée.
Introduisez une pile neuve, borne “+” orien- tée vers le haut.
Pile de clé électronique
Remplacez la pile par une pile
neuve si elle est déchargée.
Comme la clé risque d’être
endommagée si la procédure n’est
pas effectuée correctement, il est
recommandé de faire remplacer la
pile de la clé par un concession-
naire ou un réparateur Toyota
agréé ou par tout autre réparateur
qualifié.
Eléments à préparer
Remplacement de la pile

424
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
1Désactivez le contacteur d’alimen-
tation.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment de l’unité à pile à
combustible : boîte à fusibles de
type A
Véhicules à conduite à gauche :
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Véhicules à conduite à droite :
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque
de s’étouffer s’il les avale. Tenez-les hors de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■Mesures de précaution relatives à la pile au lithium
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE INCORRECT.
METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUC-TIONS
NOTE
■Lors du remplacement de la pile
Utilisez un tournevis à tête plate d’une taille adéquate. Le couvercle risque d’être
déformé et endommagé si vous appliquez une force excessive.
■Pour un fonctionnement normal
après avoir remplacé la pile
Respectez les mesures de précaution sui- vantes pour éviter les accidents :
●Ayez toujours les mains sèches lors des
manipulations. L’humidité peut faire rouiller la pile.
●Ne touchez ni ne déplacez aucune autre
pièce constitutive à l’intérieur de la com- mande à distance.
●Ne pliez aucune des bornes de la pile.
Vérification et remplace-
ment des fusibles
Si un des composants électriques
ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas,
vérifiez les fusibles et remplacez-
les si nécessaire.
Vérification et remplacement
des fusibles

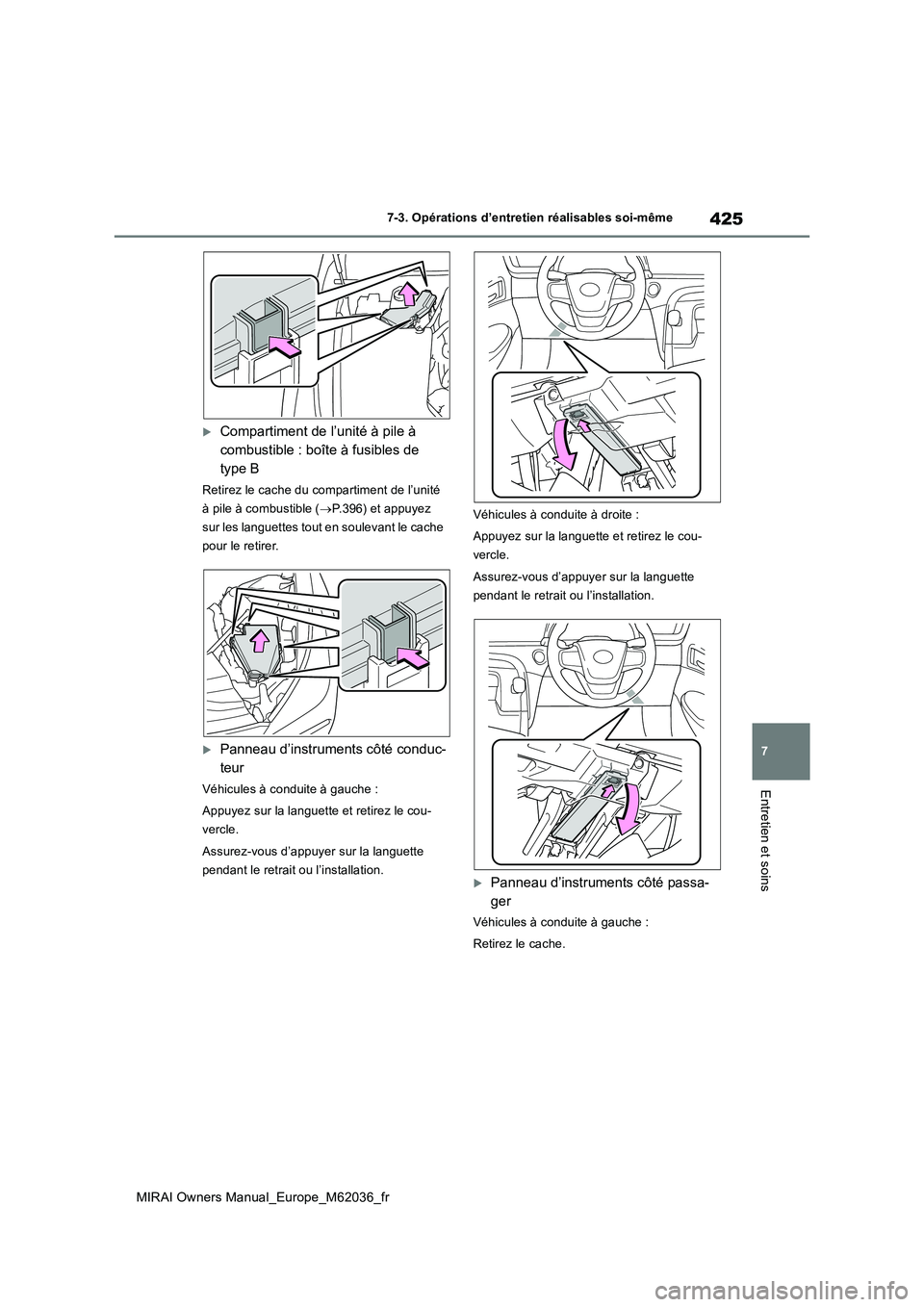

425
7
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Compartiment de l’unité à pile à
combustible : boîte à fusibles de
type B
Retirez le cache du compartiment de l’unité
à pile à combustible ( P.396) et appuyez
sur les languettes tout en soulevant le cache
pour le retirer.
Panneau d’instruments côté conduc-
teur
Véhicules à conduite à gauche :
Appuyez sur la languette et retirez le cou-
vercle.
Assurez-vous d’appuyer sur la languette
pendant le retrait ou l’installation.
Véhicules à conduite à droite :
Appuyez sur la languette et retirez le cou-
vercle.
Assurez-vous d’appuyer sur la languette
pendant le retrait ou l’installation.
Panneau d’instruments côté passa-
ger
Véhicules à conduite à gauche :
Retirez le cache.

426

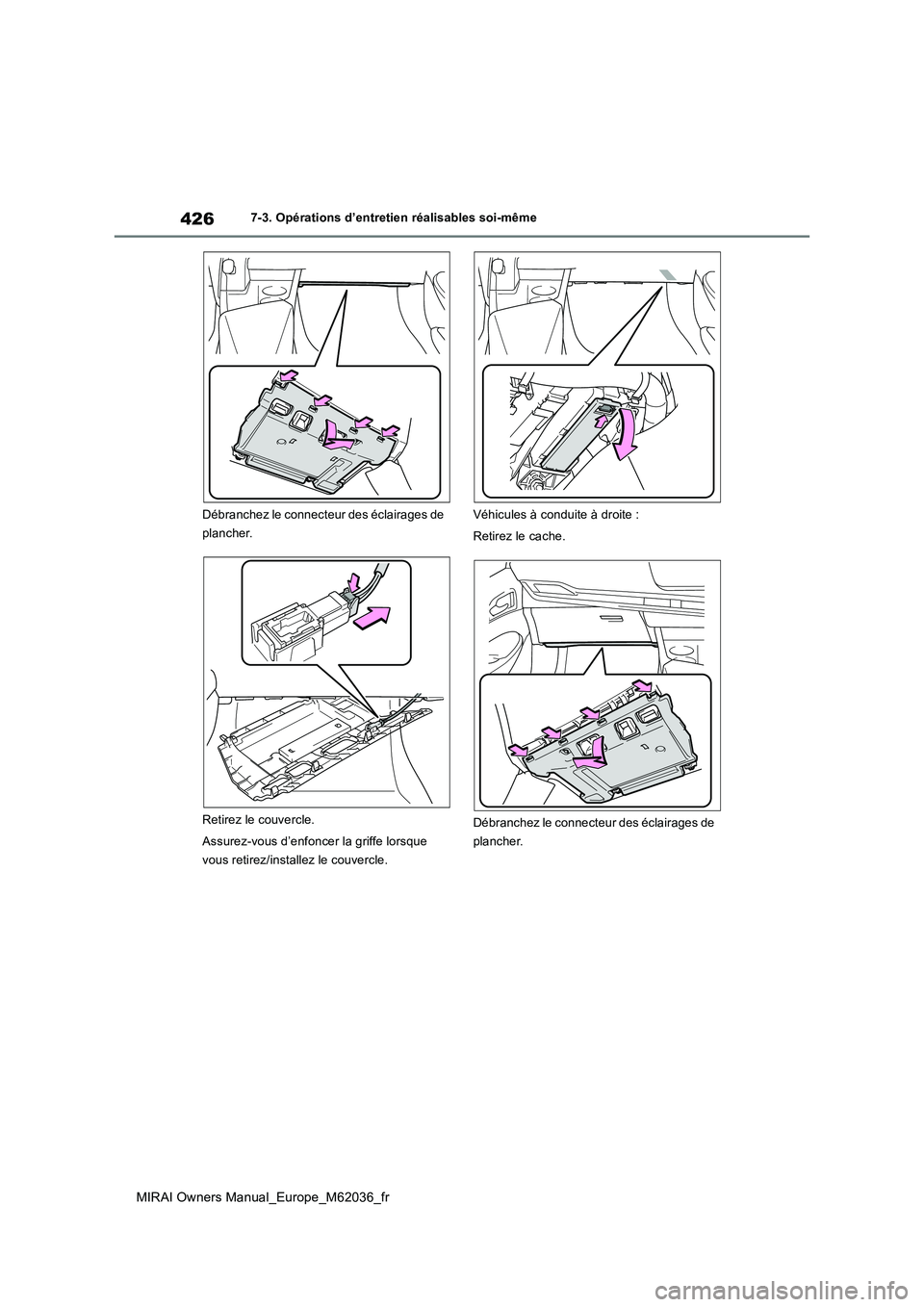

MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Débranchez le connect eur des éclairages de
plancher.
Retirez le couvercle.
Assurez-vous d’enfoncer la griffe lorsque
vous retirez/installez le couvercle.
Véhicules à conduite à droite :
Retirez le cache.
Débranchez le connect eur des éclairages de
plancher.

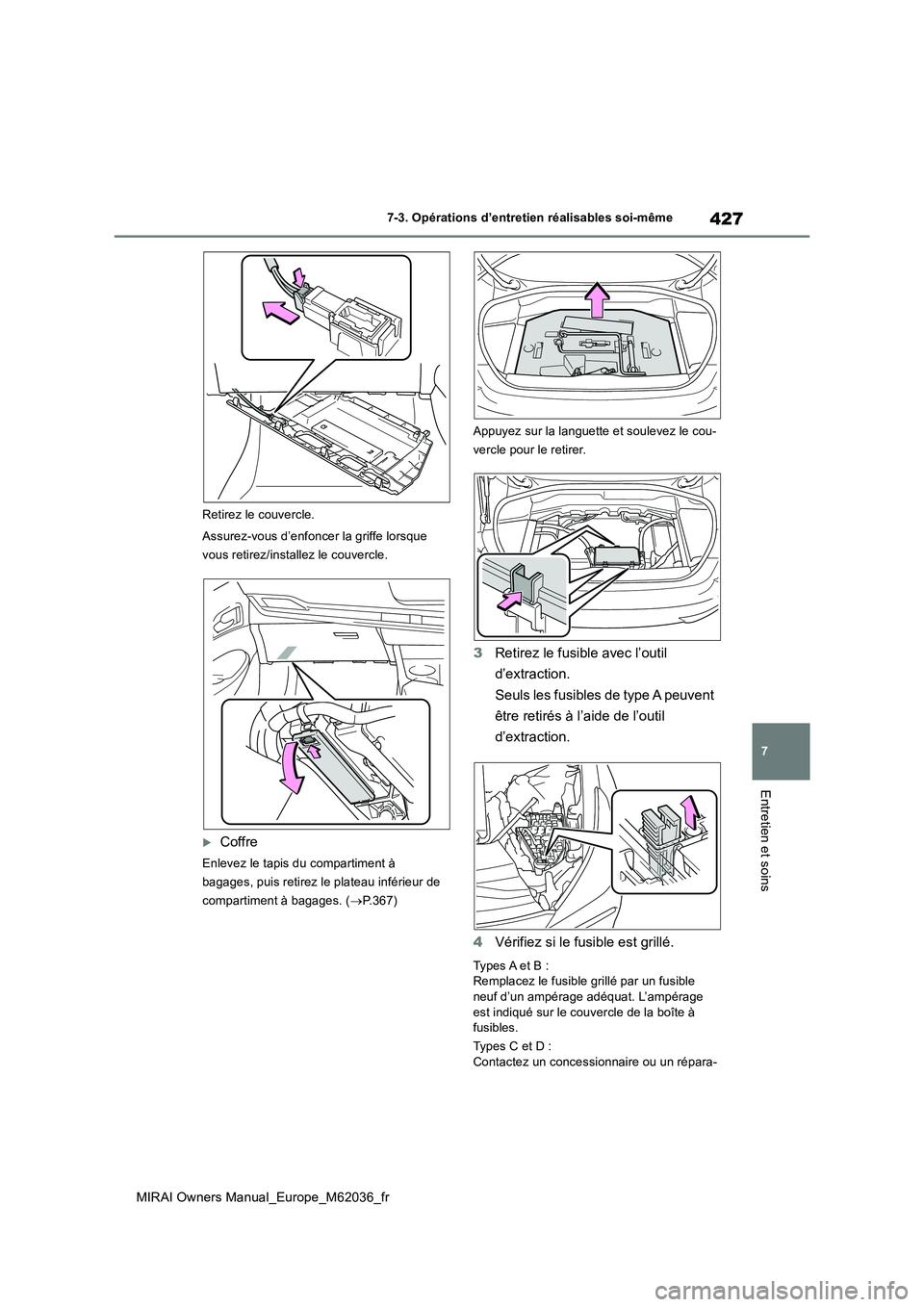

427
7
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Retirez le couvercle.
Assurez-vous d’enfoncer la griffe lorsque
vous retirez/installez le couvercle.
Coffre
Enlevez le tapis du compartiment à
bagages, puis retirez le plateau inférieur de
compartiment à bagages. ( P.367)
Appuyez sur la languette et soulevez le cou-
vercle pour le retirer.
3 Retirez le fusible avec l’outil
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de l’outil
d’extraction.
4 Vérifiez si le fusible est grillé.
Types A et B : Remplacez le fusible grillé par un fusible
neuf d’un ampérage adéquat. L’ampérage est indiqué sur le couvercle de la boîte à fusibles.
Types C et D :
Contactez un concessionnaire ou un répara-

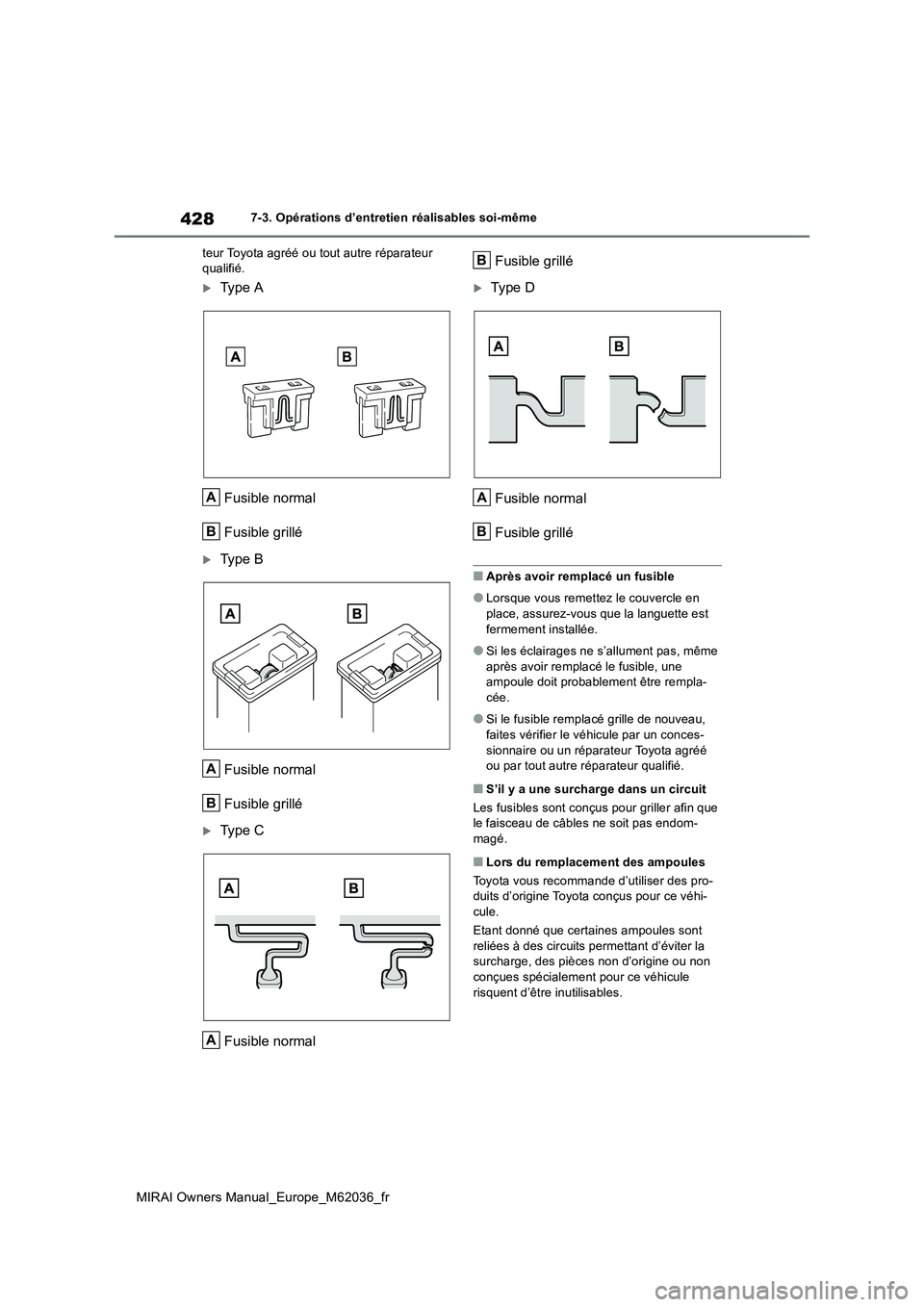

428
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
teur Toyota agréé ou tout autre réparateur qualifié.
Ty p e A
Fusible normal
Fusible grillé
Ty p e B
Fusible normal
Fusible grillé
Ty p e C
Fusible normal
Fusible grillé
Type D
Fusible normal
Fusible grillé
■Après avoir remplacé un fusible
●Lorsque vous remettez le couvercle en place, assurez-vous que la languette est
fermement installée.
●Si les éclairages ne s’allument pas, même
après avoir remplacé le fusible, une ampoule doit probablement être rempla-cée.
●Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des pro- duits d’origine Toyota conçus pour ce véhi-cule.
Etant donné que certaines ampoules sont
reliées à des circuits permettant d’éviter la surcharge, des pièces non d’origine ou non
conçues spécialement pour ce véhicule risquent d’être inutilisables.
A
B
A
B
A
B
A
B

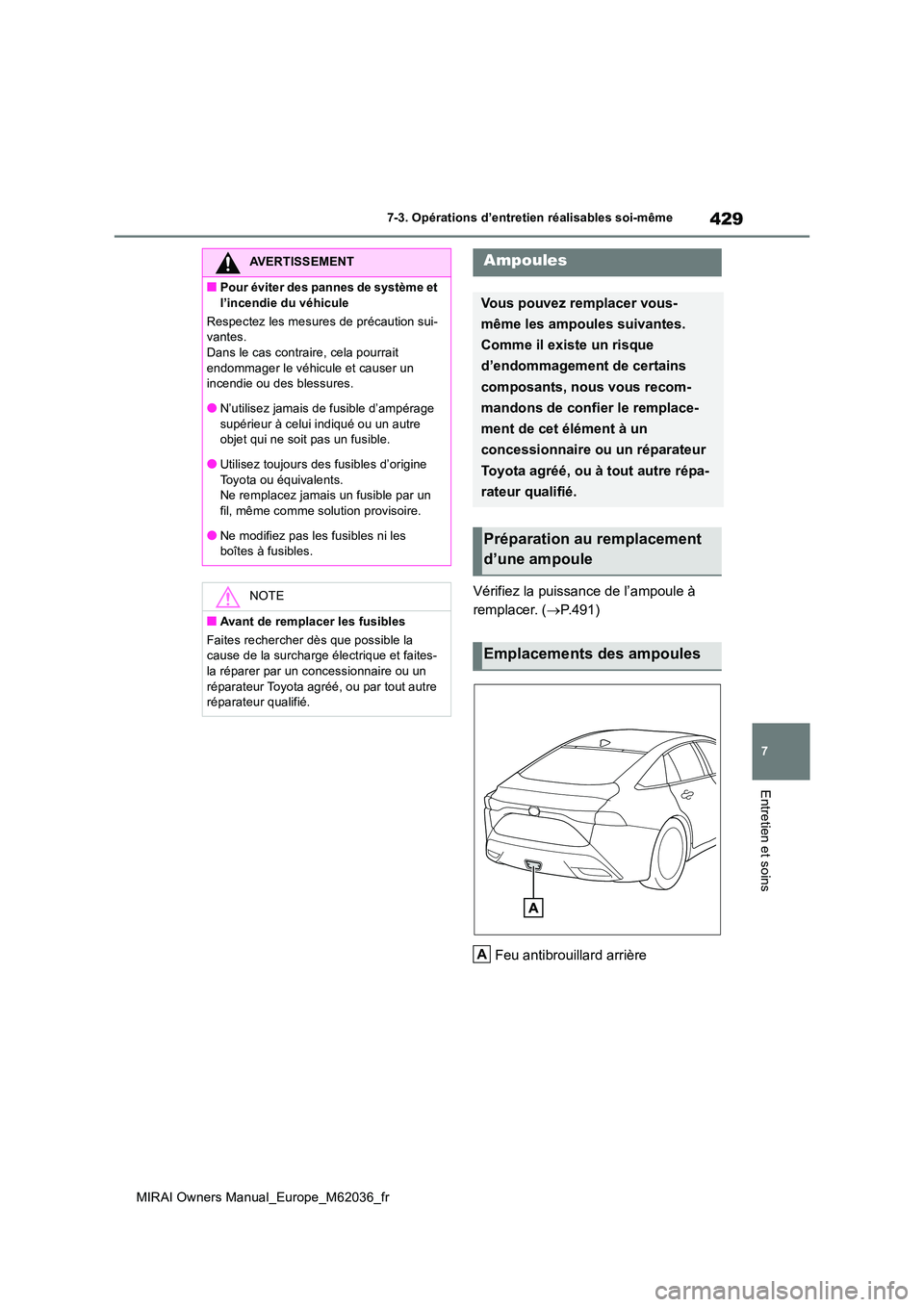

429
7
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Vérifiez la puissance de l’ampoule à
remplacer. ( P.491)
Feu antibrouillard arrière
AVERTISSEMENT
■Pour éviter des pannes de système et
l’incendie du véhicule
Respectez les mesures de précaution sui- vantes.Dans le cas contraire, cela pourrait
endommager le véhicule et causer un incendie ou des blessures.
●N’utilisez jamais de fusible d’ampérage
supérieur à celui indiqué ou un autre objet qui ne soit pas un fusible.
●Utilisez toujours des fusibles d’origine
Toyota ou équivalents. Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
●Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la réparer par un concessionnaire ou un
réparateur Toyota agréé, ou par tout autre réparateur qualifié.
Ampoules
Vous pouvez remplacer vous-
même les ampoules suivantes.
Comme il existe un risque
d’endommagement de certains
composants, nous vous recom-
mandons de confier le remplace-
ment de cet élément à un
concessionnaire ou un réparateur
Toyota agréé, ou à tout autre répa-
rateur qualifié.
Préparation au remplacement
d’une ampoule
Emplacements des ampoules
A

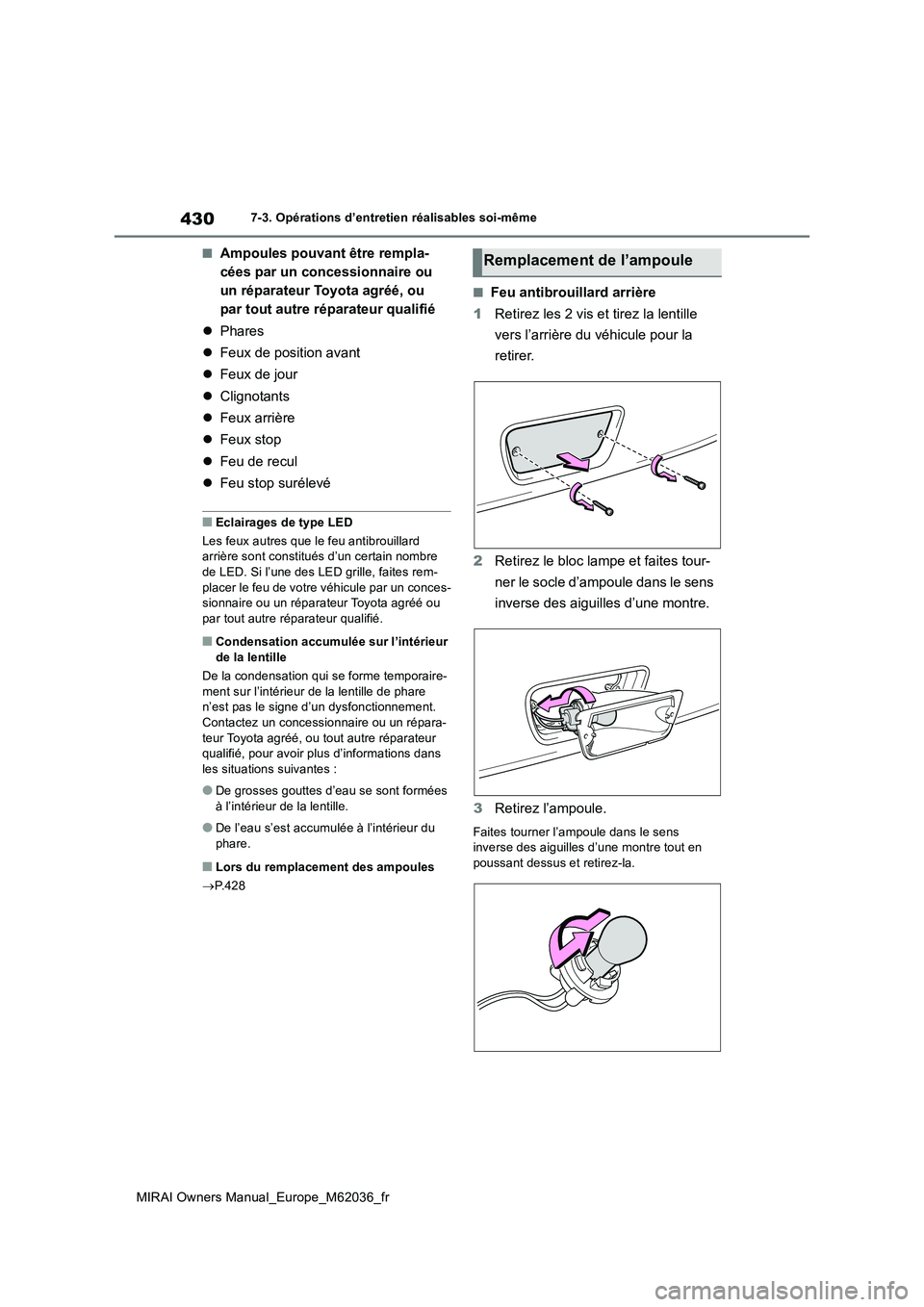

430
MIRAI Owners Manual_Europe_M62036_fr
7-3. Opérations d’entretien réalisables soi-même
■Ampoules pouvant être rempla-
cées par un concessionnaire ou
un réparateur Toyota agréé, ou
par tout autre réparateur qualifié
 Phares
 Feux de position avant
 Feux de jour
 Clignotants
 Feux arrière
 Feux stop
 Feu de recul
 Feu stop surélevé
■Eclairages de type LED
Les feux autres que le feu antibrouillard arrière sont constitués d’un certain nombre de LED. Si l’une des LED grille, faites rem-
placer le feu de votre véhicule par un conces- sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■Condensation accumulée sur l’intérieur
de la lentille
De la condensation qui se forme temporaire- ment sur l’intérieur de la lentille de phare n’est pas le signe d’un dysfonctionnement.
Contactez un concessionnaire ou un répara- teur Toyota agréé, ou tout autre réparateur qualifié, pour avoir plus d’informations dans
les situations suivantes :
●De grosses gouttes d’eau se sont formées
à l’intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur du
phare.
■Lors du remplacement des ampoules
 P.428
■Feu antibrouillard arrière
1 Retirez les 2 vis et tirez la lentille
vers l’arrière du véhicule pour la
retirer.
2 Retirez le bloc lampe et faites tour-
ner le socle d’ampoule dans le sens
inverse des aiguilles d’une montre.
3 Retirez l’ampoule.
Faites tourner l’ampoule dans le sens inverse des aiguilles d’une montre tout en poussant dessus et retirez-la.
Remplacement de l’ampoule
