zadní stěrač TOYOTA MIRAI 2020 Návod na použití (in Czech)

3
MIRAI Owners Manual_Europe_M62035_cz
OBSAH
1
6 5
4
3
2
7
8
9
5-1. Před jízdou
Jízda s vozidlem .................174
Náklad a zavazadla ............180
Tažení přívěsu ....................181
5-2. Jízdní postupy
Spínač POWER ..................181
Zařazená poloha .................187
Páčka směrových světel .....192
Parkovací brzda ..................193
Přidržení brzdy....................195
ASC (Active Sound
Control) .............................197
Vypuštění vody
(spínač H
2O).....................198
5-3. Ovládání světel a stěračů
Spínač světlometů ..............199
AHS (Adaptivní systém
dálkových světel) ..............201
AHB (Automatická dálková
světla) ...............................205
Zadní mlhové světlo............208
Stěrače a ostřikovače čelního
skla ...................................209
5-4. Tankování
Otevření dvířek palivové
nádrže...............................2135-5. Používání podpůrných jízdních
systémů
Toyota Safety Sense ...........216
PCS (Předkolizní systém) ...221
LTA (Asistent sledování jízdy
v jízdních pruzích) ............232
RSA (Asistent dopravních
značek) .............................241
Adaptivní tempomat s plným
rychlostním rozsahem ......245
BSM (Sledování slepého
úhlu)..................................258
Parkovací asistent ..............263
RCTA (Upozornění na dopravu
za vozem) .........................273
RCD (Detekce zadní
kamerou) ..........................278
PKSB (Brzda usnadňující
parkování).........................282
Funkce PKSB (statické
objekty) .............................287
Funkce PKSB (vozidla křižující
dráhu vzadu).....................290
Funkce PKSB (chodci
vzadu) ...............................291
Toyota Teammate Advanced
Park ..................................293
Spínač volby jízdního
režimu ...............................320
Režim Snow........................321
Asistenční jízdní systémy ...322
5-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě ......328
5Jízda

13
MIRAI Owners Manual_Europe_M62035_cz
Obrazový rejstřík
Stěrače čelního skla ..................................................................... S.209
Pokyny pro zimní sezónu ........................................ ........................ S.328
Zabránění zamrznutí (odmrazo vač stěračů čelního skla)*.............. S.340
Pokyny pro myčku vozidel ..... ......................................................... S.369
Dvířka palivové nádrže ......................................... ........................ S.213
Postup při tankování ........................................... ............................ S.213
Typ paliva/kapacita paliva vo díkové nádrže.................................... S.472
Pneumatiky ..................................................... ............................... S.387
Rozměry/tlak huštění pneumatik................................. ............ S.387, 476
Zimní pneumatiky/sněhové řetě zy .................................................. S.328
Kontrola/střídání/výstražný syst ém tlaku pneumatik ....................... S.387
Řešení při defektu pneumatik ................................... ...................... S.439
Kapota ......................................................... ................................... S.378
Otevření ....................................................... ................................... S.378
Kryt prostoru jednot ky palivových článků........................................ S.381
Řešení při přehřátí ............................................ .............................. S.461
Výstražná hlášení .............................................. ............................. S.435
Světlomety/přední obrysová světla/světla pro denní svícení ... S. 199
Směrová světla.... .......................................................................... S.192
Koncová světla................................................. ............................. S.199
Koncová světla................................................. ............................. S.199
Brzdová světla
Osvětlení registrační značky ................................... .................... S.199
Couvací světla
Přeřazení zařazené polohy do R ................................. ................... S.187
Zadní mlhové světlo ............................................ ......................... S.208
*: Je-li ve výbavě
Žárovky venkovních světel pro jízdu
(Postup výměny: S.414)
D
E
F
G
H
I
J
K
L
M
N

15
MIRAI Owners Manual_Europe_M62035_cz
Obrazový rejstřík
Spínač stěračů a ostřikovačů čelního skla................................. S.209
Použití ........................................................ ..................................... S.209
Doplnění kapaliny ostřikovačů .................................. ...................... S.384
Výstražná hlášení .............................................. ............................. S.435
Spínač varovných světel ........................................ ...................... S.418
Audiosystém*2
Systém klimatizace ............................................. .......................... S.333
Použití ........................................................ ..................................... S.333
Systém klimatizace ............................................. .......................... S.333
Použití ........................................................ ..................................... S.333
Odmlžování zadního okna ........................................ ...................... S.336
Hlavní spínač otvírače kufru ................................... ..................... S.142
Řadicí páka .................................................... ................................ S.187
Změna zařazené polohy .......................................... ....................... S.189
Pokyny pro tažení .............................................. ............................. S.420
Spínač POWER................................................... ........................... S.181
Startování systému palivových člá nků/přepínání režimů ................ S.181
Nouzové vypnutí syst ému palivových článků.................................. S.418
Když systém palivových článků ne lze nastartovat .......................... S.450
Výstražná hlášení .............................................. ............................. S.435
Spínač ovládání naklápěcího a vysouvacího volantu*1/
uvolňovací páčka zámku naklápěcího a vysouvacího
volantu*1............................................................... ......................... S.155
Seřízení....................................................... .................................... S.155
Paměť jízdní polohy ............................................ ............................ S.149
Uvolňovací páčka zámku kapoty .................................. ............... S.378
*1: Je-li ve výbavě
*2: Viz "Příručka pro uživatele navigačního systému".
D
E
F
G
H
I
J
K
L

5
173
MIRAI Owners Manual_Europe_M62035_cz

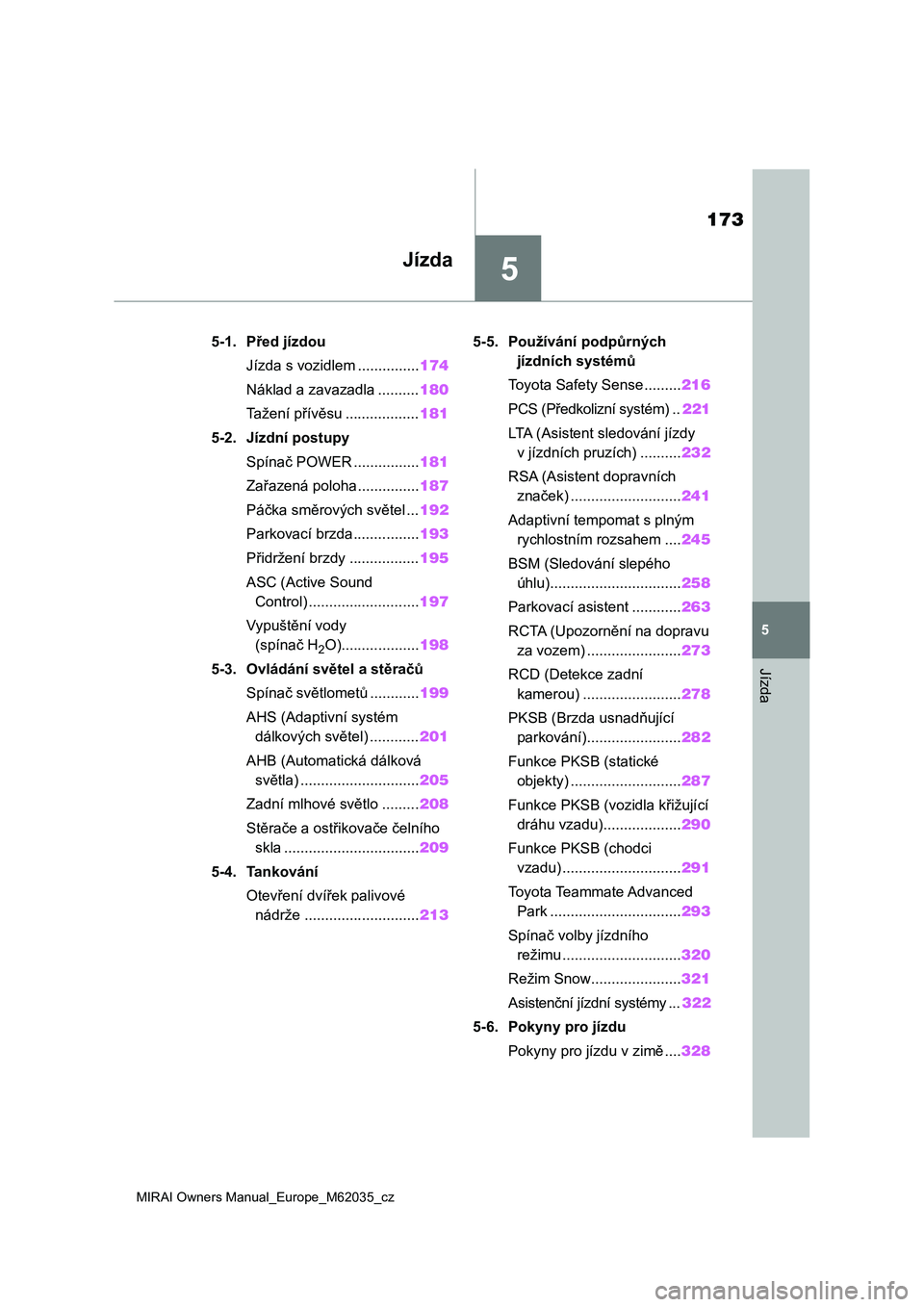

5
Jízda
Jízda
5-1. Před jízdou
Jízda s vozidlem ...............174
Náklad a zavazadla ..........180
Tažení přívěsu ..................181
5-2. Jízdní postupy
Spínač POWER ................181
Zařazená poloha...............187
Páčka směrových světel ...192
Parkovací brzda................193
Přidržení brzdy .................195
ASC (Active Sound
Control) ...........................197
Vypuštění vody
(spínač H
2O)...................198
5-3. Ovládání světel a stěračů
Spínač světlometů ............199
AHS (Adaptivní systém
dálkových světel) ............201
AHB (Automatická dálková
světla) .............................205
Zadní mlhové světlo .........208
Stěrače a ostřikovače čelního
skla .................................209
5-4. Tankování
Otevření dvířek palivové
nádrže ............................2135-5. Používání podpůrných
jízdních systémů
Toyota Safety Sense .........216
PCS (Předkolizní systém) ..221
LTA (Asistent sledování jízdy
v jízdních pruzích) ..........232
RSA (Asistent dopravních
značek) ...........................241
Adaptivní tempomat s plným
rychlostním rozsahem ....245
BSM (Sledování slepého
úhlu)................................258
Parkovací asistent ............263
RCTA (Upozornění na dopravu
za vozem) .......................273
RCD (Detekce zadní
kamerou) ........................278
PKSB (Brzda usnadňující
parkování).......................282
Funkce PKSB (statické
objekty) ...........................287
Funkce PKSB (vozidla křižující
dráhu vzadu)...................290
Funkce PKSB (chodci
vzadu) .............................291
Toyota Teammate Advanced
Park ................................293
Spínač volby jízdního
režimu .............................320
Režim Snow......................321
Asistenční jízdní systémy ...322
5-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě ....328

204
MIRAI Owners Manual_Europe_M62035_cz
5-3. Ovládání světel a stěračů
• Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco- vých světel nebo mlhových světel
• Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté, špinavé, měnící barvu nebo nespráv-
ně seřízené
• Když je vozidlo z asaženo vodou, sně- hem, prachem atd. od vozidla jedoucí-
ho před vámi
• Když jedete oblastí , kde se střídavě mění světlo a tma
• Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil- nicích s hrubým, porušeným nebo
nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.) • Když často a opakovaně projíždíte
zatáčkami nebo jedete klikatými silni-
cemi • Když je před vozidlem vysoce reflexní
objekt, např. dopravní značka nebo
zrcadlo • Když je zadní část v ozidla před vámi
vysoce reflexní, např . kontejner na ná-
kladním vozidle • Když jsou světlom ety vozidla poško-
zené nebo špinavé, nebo jsou ne-
správně seřízené • Když je vozidlo nakloněno nebo naklo-
peno z důvodu prázdné pneumatiky,
tažení přívěsu atd. • Když jsou světlomety opakovaně pře-
pínány mezi dálkovými a tlumenými
světly nepřirozeným způsobem • Když se řidič domnívá, že dálková
světla mohou osvítit nebo oslnit chod-
ce nebo jiné řidiče • Když je vozidlo používáno v oblasti, ve
které se vozidla p ohybují na opačné
straně silnice oproti zemi, pro kterou bylo vozidlo konstruováno, například
používání vozidla určeného pro pra-
vostranný provoz v oblasti s levostran-
ným provozem, nebo naopak.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.477)
■Přepnutí na dálková světla
Zatlačte páčku směrem od sebe.
Indikátor AHS zhasne a rozsvítí se indi- kátor dálkových světel.
Zatáhněte páčku do původní polohy, abyste aktivovali adaptivní systém dál-
kových světel.
■Přepnutí na tlumená světla
Stiskněte spínač adaptivního systé-
mu dálkových světel.
Indikátor AHS zhasne.
Stiskněte spínač, ab yste znovu aktivo-
vali adaptivní systém dálkových světel.
Manuální zapnutí/vypnutí
dálkových světel

207
5
MIRAI Owners Manual_Europe_M62035_cz
5-3. Ovládání světel a stěračů
Jízda
●Dálková světla mohou být zapnuta
nebo vypnuta neočekávaně.
●Jízdní kola nebo podobná vozidla ne-
musí být detekována.
●V následujících situ acích nemusí být
systém schopen správně detekovat úroveň okolního jasu. To může způso-
bit, že zůstanou rozsvícena tlumená
světla, nebo dálková světla mohou osvítit nebo oslnit chodce nebo vozi-
dla před vámi. V takovém případě je
nezbytné přepína t mezi dálkovými a tlumenými světly manuálně.
• Když jedete v nepříznivém počasí
(hustý déšť, sníh, mlha, písečné bou- ře atd.)
• Když je čelní sklo neprůhledné vlivem
mlhy, zamlžení, námrazy, nečistot atd. • Když je čelní sklo prasklé nebo poško-
zené
• Když je přední kamera deformovaná nebo znečistěná
• Když je teplota př ední kamery extrém-
ně vysoká • Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco-
vých světel nebo mlhových světel • Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté,
špinavé, měnící barvu nebo nespráv- ně seřízené
• Když je vozidlo z asaženo vodou, sně-
hem, prachem atd. od vozidla jedoucí- ho před vámi
• Když jedete oblastí , kde se střídavě
mění světlo a tma • Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil-
nicích s hrubým, porušeným nebo nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.)
• Když často a opakovaně projíždíte za-
táčkami nebo jedete klikatými silnicemi • Když je před vozidlem vysoce reflexní
objekt, např. dopravní značka nebo
zrcadlo • Když je zadní část v ozidla před vámi
vysoce reflexní, např . kontejner na ná-
kladním vozidle • Když jsou světlom ety vozidla poško-
zené nebo špinavé, nebo jsou ne-
správně seřízené
• Když je vozidlo nakloněno nebo na-
klopeno z důvodu pr ázdné pneumati- ky, tažení přívěsu atd.
• Když jsou světlomety opakovaně pře-
pínány mezi dálko vými a tlumenými světly nepřirozeným způsobem
• Když se řidič dom nívá, že dálková
světla mohou osvítit nebo oslnit chod- ce nebo jiné řidiče
• Když je vozidlo používáno v oblasti, ve
které se vozidla pohybují na opačné straně silnice oproti zemi, pro kterou
bylo vozidlo konstruováno, například
používání vozidla určeného pro pra- vostranný provoz v oblasti s levostran-
ným provozem, nebo naopak.
■Přepnutí na dálková světla
Zatlačte páčku směrem od sebe.
Indikátor AHB zhasne a rozsvítí se indi-
kátor dálkových světel.
Zatáhněte páčku do původní polohy,
abyste aktivovali sy stém automatických
dálkových světel.
Manuální zapnutí/vypnutí
dálkových světel

208
MIRAI Owners Manual_Europe_M62035_cz
5-3. Ovládání světel a stěračů
■Přepnutí na tlumená světla
Stiskněte spínač automatických dál-
kových světel.
Indikátor AHB zhasne.
Stiskněte spínač, ab yste znovu aktivo-
vali systém automat ických dálkových
světel.
■Dočasné přepnutí na tlumená
světla
Zatáhněte páčku k sobě a pak ji
vraťte do její původní polohy.
Dálková světla se zapnou, když zatáh- nete páčku směrem k sobě. Po vrácení
páčky do původní polohy však zůstanou
zapnuta na určitou dobu tlumená světla. Poté bude systém automatických dálko-
vých světel znovu aktivován.
■Dočasné přepnutí na tlumená světla
Přepnout na tlumená světla je doporu- čeno, když dálková světla mohou půso-
bit problémy nebo obtěžování jiných
řidičů nebo okolních chodců
Zapnutí zadního mlhového světla
Uvolněním se spínací kroužek vrátí do
.
Otočte spínač znov u, abyste zadní
mlhové světlo vypnuli.
■Podmínky rozsvícení
Jsou zapnuty světlomety.
■Používání zadního mlhového světla
Zadní mlhové světlo používejte pouze
tehdy, když je to nu tné. Pokud je zadní
mlhové světlo použ íváno, když viditel- nost špatná není, může zhoršit viditel-
nost pro řidiče jedoucí za vámi.
Zadní mlhové světlo
Při jízdě v nepříznivém počasí,
např. v dešti nebo mlze, může
být použito zadní mlhové svět-
lo, aby bylo vaše vozidlo lépe
viditelné pro vozidla za vámi.
Pokyny pro ovládání

210
MIRAI Owners Manual_Europe_M62035_cz

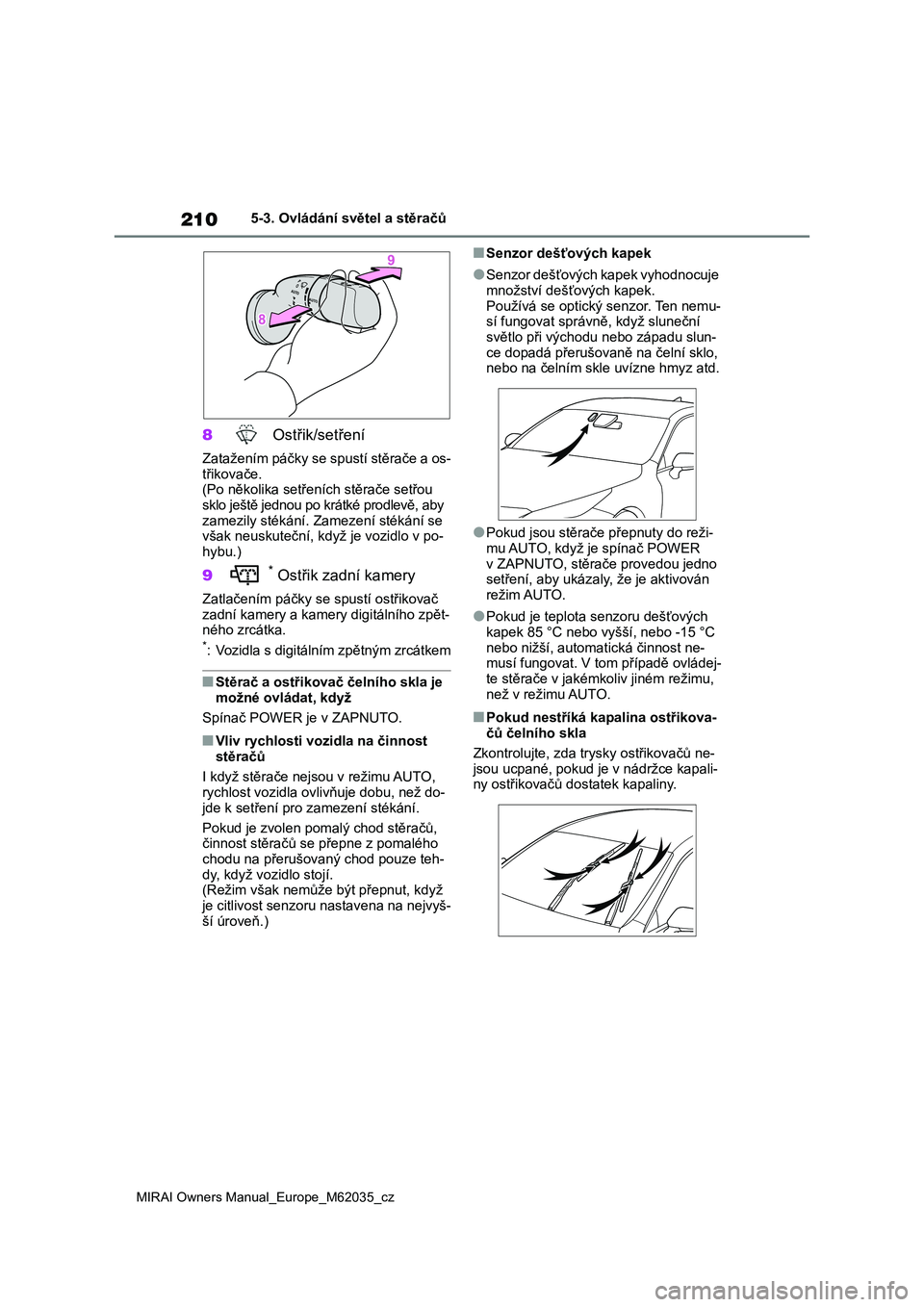

5-3. Ovládání světel a stěračů
8 Ostřik/setření
Zatažením páčky se spustí stěrače a os- třikovače.
(Po několika setřeních stěrače setřou
sklo ještě jednou po kr átké prodlevě, aby zamezily stékání. Zamezení stékání se
však neuskuteční, kd yž je vozidlo v po-
hybu.)
9* Ostřik zadní kamery
Zatlačením páčky se spustí ostřikovač
zadní kamery a kamery digitálního zpět- ného zrcátka.*: Vozidla s digitálním zpětným zrcátkem
■Stěrač a ostřikovač čelního skla je možné ovládat, když
Spínač POWER je v ZAPNUTO.
■Vliv rychlosti vozidla na činnost
stěračů
I když stěrače nejsou v režimu AUTO,
rychlost vozidla ovlivňuje dobu, než do-
jde k setření pro zamezení stékání.
Pokud je zvolen pomalý chod stěračů,
činnost stěračů se přepne z pomalého
chodu na přerušovaný chod pouze teh- dy, když vozidlo stojí.
(Režim však nemůže být přepnut, když
je citlivost senzoru nastavena na nejvyš-
ší úroveň.)
■Senzor dešťových kapek
●Senzor dešťových kapek vyhodnocuje
množství dešťových kapek.
Používá se optický senzor. Ten nemu- sí fungovat správně, když sluneční
světlo při východu nebo západu slun-
ce dopadá přerušovaně na čelní sklo, nebo na čelním skle uvízne hmyz atd.
●Pokud jsou stěrače přepnuty do reži- mu AUTO, když je spínač POWER
v ZAPNUTO, stěrače provedou jedno
setření, aby ukázaly, že je aktivován režim AUTO.
●Pokud je teplota s enzoru dešťových kapek 85 °C nebo vyšší, nebo -15 °C
nebo nižší, automat ická činnost ne-
musí fungovat. V tom případě ovládej- te stěrače v jakémko liv jiném režimu,
než v režimu AUTO.
■Pokud nestříká kapalina ostřikova-
čů čelního skla
Zkontrolujte, zda trysky ostřikovačů ne-
jsou ucpané, pokud je v nádržce kapali-
ny ostřikovačů dostatek kapaliny.

218
MIRAI Owners Manual_Europe_M62035_cz

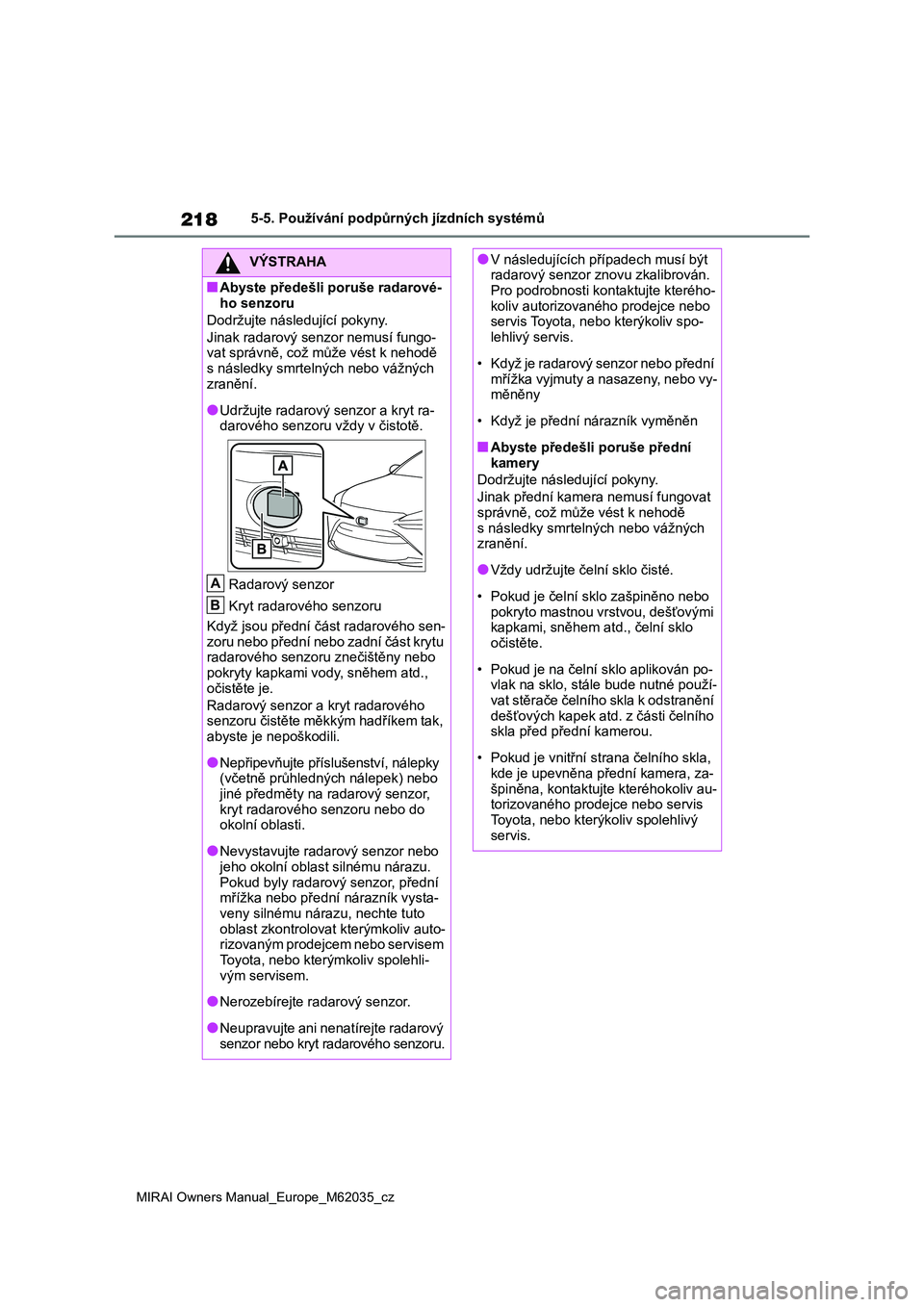

5-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Abyste předešli poruše radarové-
ho senzoru
Dodržujte následující pokyny.
Jinak radarový senzor nemusí fungo- vat správně, což m ůže vést k nehodě
s následky smrteln ých nebo vážných
zranění.
●Udržujte radarový senzor a kryt ra-
darového senzoru vždy v čistotě.
Radarový senzor
Kryt radarového senzoru
Když jsou přední část radarového sen- zoru nebo přední nebo zadní část krytu
radarového senzoru znečištěny nebo
pokryty kapkami vody, sněhem atd., očistěte je.
Radarový senzor a kryt radarového senzoru čistěte měkkým hadříkem tak,
abyste je nepoškodili.
●Nepřipevňujte příslušenství, nálepky
(včetně průhledných nálepek) nebo
jiné předměty na radarový senzor, kryt radarového senzoru nebo do
okolní oblasti.
●Nevystavujte radarový senzor nebo
jeho okolní oblast silnému nárazu.
Pokud byly radarový senzor, přední mřížka nebo přední nárazník vysta-
veny silnému nárazu, nechte tuto
oblast zkontrolova t kterýmkoliv auto- rizovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
●Nerozebíre jte radarový senzor.
●Neupravujte ani nenatírejte radarový
senzor nebo kryt radarového senzoru.
A
B
●V následujících případech musí být radarový senzor zno vu zkalibrován.
Pro podrobnosti kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
• Když je radarový senzor nebo přední
mřížka vyjmuty a nasazeny, nebo vy-
měněny
• Když je přední nárazník vyměněn
■Abyste předešli poruše přední
kamery
Dodržujte následující pokyny.
Jinak přední kamera nemusí fungovat správně, což může vést k nehodě
s následky smrtelných nebo vážných
zranění.
●Vždy udržujte če lní sklo čisté.
• Pokud je čelní sklo zašpiněno nebo
pokryto mastnou vr stvou, dešťovými
kapkami, sněhem atd., čelní sklo očistěte.
• Pokud je na čelní sklo aplikován po- vlak na sklo, stále bude nutné použí-
vat stěrače čelního skla k odstranění
dešťových kapek atd . z části čelního skla před přední kamerou.
• Pokud je vnitřní st rana čelního skla, kde je upevněna přední kamera, za-
špiněna, kontaktujt e kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.

230
MIRAI Owners Manual_Europe_M62035_cz

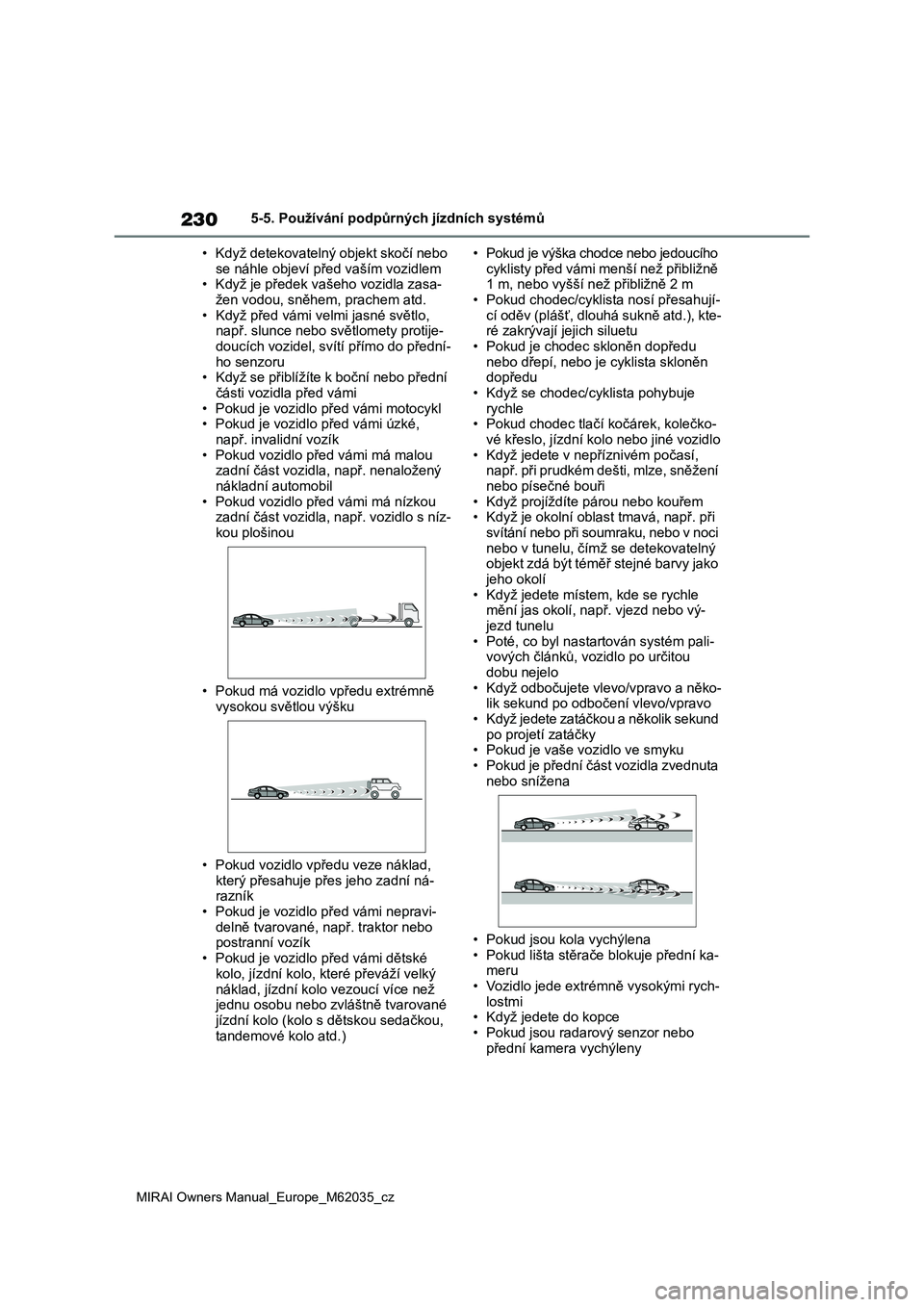

5-5. Používání podpůrných jízdních systémů
• Když detekovatelný objekt skočí nebo
se náhle objeví př ed vaším vozidlem • Když je předek vašeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když před vámi velmi jasné světlo, např. slunce nebo světlomety protije-
doucích vozidel, svítí přímo do přední-
ho senzoru • Když se přiblížíte k boční nebo přední
části vozidla před vámi
• Pokud je vozidlo před vámi motocykl • Pokud je vozidlo před vámi úzké,
např. invalidní vozík
• Pokud vozidlo před vámi má malou zadní část vozidla, např. nenaložený
nákladní automobil
• Pokud vozidlo před vámi má nízkou zadní část vozidla, n apř. vozidlo s níz-
kou plošinou
• Pokud má vozidlo vpředu extrémně vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký
náklad, jízdní kolo vezoucí více než jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou,
tandemové kolo atd.)
• Pokud je výška chodce nebo jedoucího
cyklisty před vámi menší než přibližně 1 m, nebo vyšší n ež přibližně 2 m
• Pokud chodec/cyklista nosí přesahují-
cí oděv (plášť, dlouhá sukně atd.), kte- ré zakrývají jejich siluetu
• Pokud je chodec skloněn dopředu
nebo dřepí, nebo je cyklista skloněn dopředu
• Když se chodec/cyklista pohybuje
rychle • Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní ko lo nebo jiné vozidlo
• Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
• Když projíždíte párou nebo kouřem • Když je okolní obla st tmavá, např. při
svítání nebo při soumraku, nebo v noci
nebo v tunelu, čímž se detekovatelný objekt zdá být téměř stejné barvy jako
jeho okolí
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Poté, co byl nast artován systém pali- vových článků, vozidlo po určitou
dobu nejelo
• Když odbočujete vlevo/vpravo a něko- lik sekund po odbočení vlevo/vpravo
• Když jedete zatáčkou a několik sekund
po projetí zatáčky • Pokud je vaše vozidlo ve smyku
• Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena • Pokud lišta stěrače blokuje přední ka-
meru
• Vozidlo jede extré mně vysokými rych- lostmi
• Když jedete do kopce
• Pokud jsou radarový senzor nebo přední kamera vychýleny
