TOYOTA MIRAI 2022 Bruksanvisningar (in Swedish)

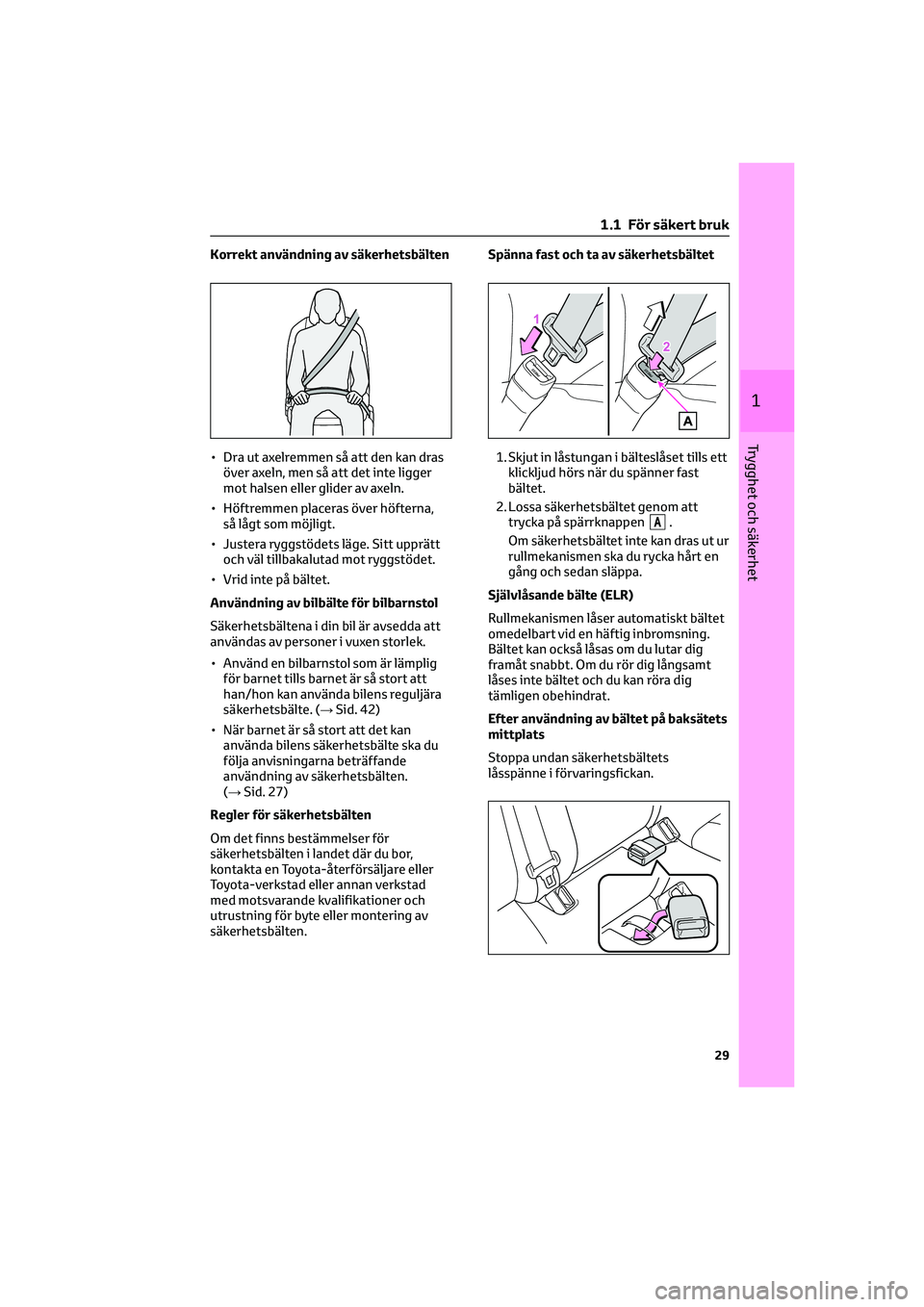

Korrekt användning av säkerhetsbälten
• Dra ut axelremmen så att den kan dras
över axeln, men så att det inte ligger
mot halsen eller glider av axeln.
• Höftremmen placeras över höfterna,
så lågt som möjligt.
• Justera ryggstödets läge. Sitt upprätt
och väl tillbakalutad mot ryggstödet.
• Vrid inte på bältet.
Användning av bilbälte för bilbarnstol
Säkerhetsbältena i din bil är avsedda att
användas av personer i vuxen storlek.
• Använd en bilbarnstol som är lämplig
för barnet tills barnet är så stort att
han/hon kan använda bilens reguljära
säkerhetsbälte. (→Sid. 42)
• När barnet är så stort att det kan
använda bilens säkerhetsbälte ska du
följa anvisningarna beträffande
användning av säkerhetsbälten.
(→Sid. 27)
Regler för säkerhetsbälten
Om det finns bestämmelser för
säkerhetsbälten i landet där du bor,
kontakta en Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning för byte eller montering av
säkerhetsbälten.Spänna fast och ta av säkerhetsbältet
1. Skjut in låstungan i bälteslåset tills ett
klickljud hörs när du spänner fast
bältet.
2. Lossa säkerhetsbältet genom att
trycka på spärrknappen
A.
Om säkerhetsbältet inte kan dras ut ur
rullmekanismen ska du rycka hårt en
gång och sedan släppa.
Självlåsande bälte (ELR)
Rullmekanismen låser automatiskt bältet
omedelbart vid en häftig inbromsning.
Bältet kan också låsas om du lutar dig
framåt snabbt. Om du rör dig långsamt
låses inte bältet och du kan röra dig
tämligen obehindrat.
Efter användning av bältet på baksätets
mittplats
Stoppa undan säkerhetsbältets
låsspänne i förvaringsfickan.
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

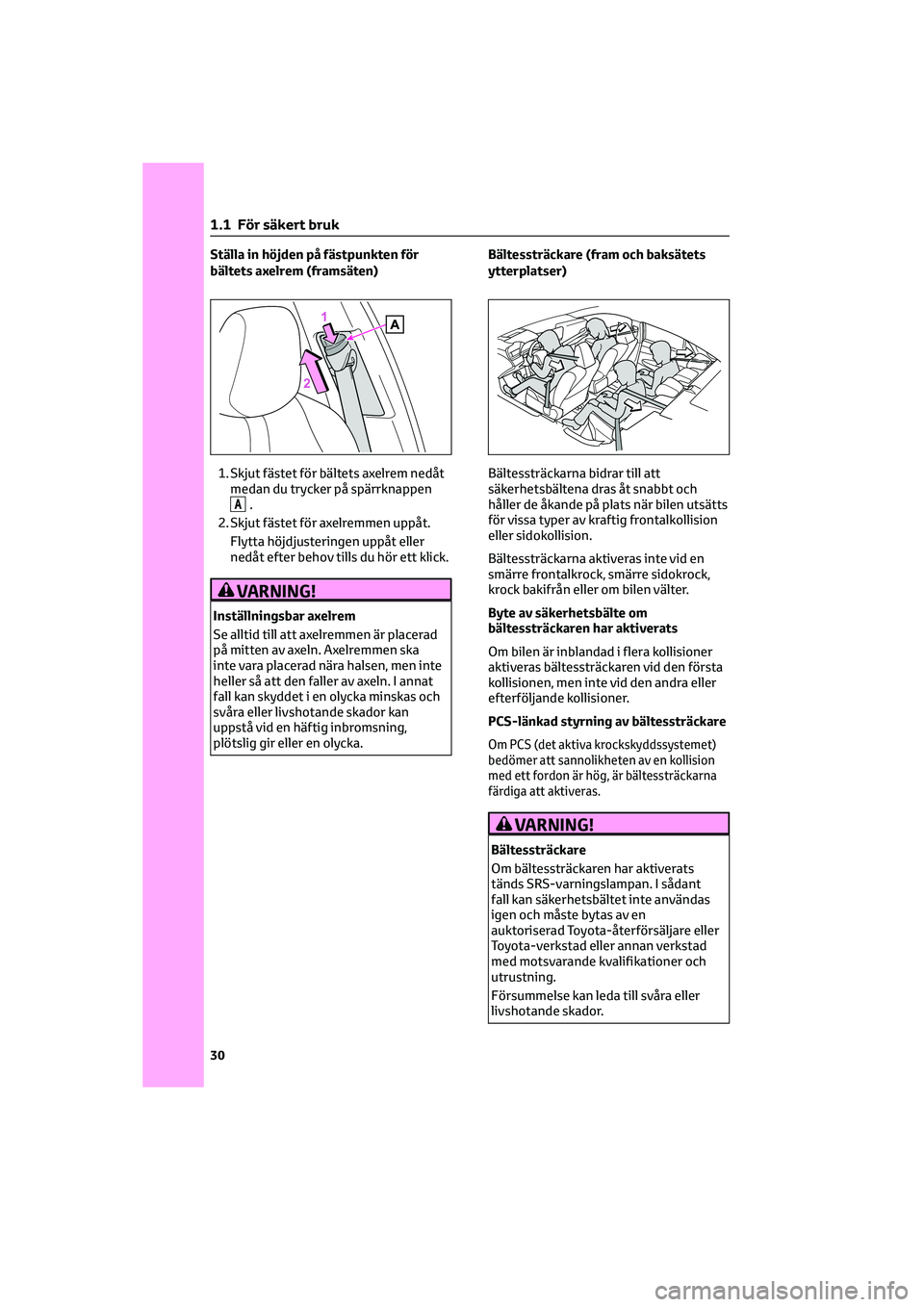

Ställa in höjden på fästpunkten för
bältets axelrem (framsäten)
1. Skjut fästet för bältets axelrem nedåt
medan du trycker på spärrknappen
A.
2. Skjut fästet för axelremmen uppåt.
Flytta höjdjusteringen uppåt eller
nedåt efter behov tills du hör ett klick.
VARNING!
Inställningsbar axelrem
Se alltid till att axelremmen är placerad
på mitten av axeln. Axelremmen ska
inte vara placerad nära halsen, men inte
heller så att den faller av axeln. I annat
fall kan skyddet i en olycka minskas och
svåra eller livshotande skador kan
uppstå vid en häftig inbromsning,
plötslig gir eller en olycka.Bältessträckare (fram och baksätets
ytterplatser)
Bältessträckarna bidrar till att
säkerhetsbältena dras åt snabbt och
håller de åkande på plats när bilen utsätts
för vissa typer av kraftig frontalkollision
eller sidokollision.
Bältessträckarna aktiveras inte vid en
smärre frontalkrock, smärre sidokrock,
krock bakifrån eller om bilen välter.
Byte av säkerhetsbälte om
bältessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner
aktiveras bältessträckaren vid den första
kollisionen, men inte vid den andra eller
efterföljande kollisioner.
PCS-länkad styrning av bältessträckare
Om PCS (det aktiva krockskyddssystemet)
bedömer att sannolikheten av en kollision
med ett fordon är hög, är bältessträckarna
färdiga att aktiveras.
VARNING!
Bältessträckare
Om bältessträckaren har aktiverats
tänds SRS-varningslampan. I sådant
fall kan säkerhetsbältet inte användas
igen och måste bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Försummelse kan leda till svåra eller
livshotande skador.
1 .1 För säkert bruk
30

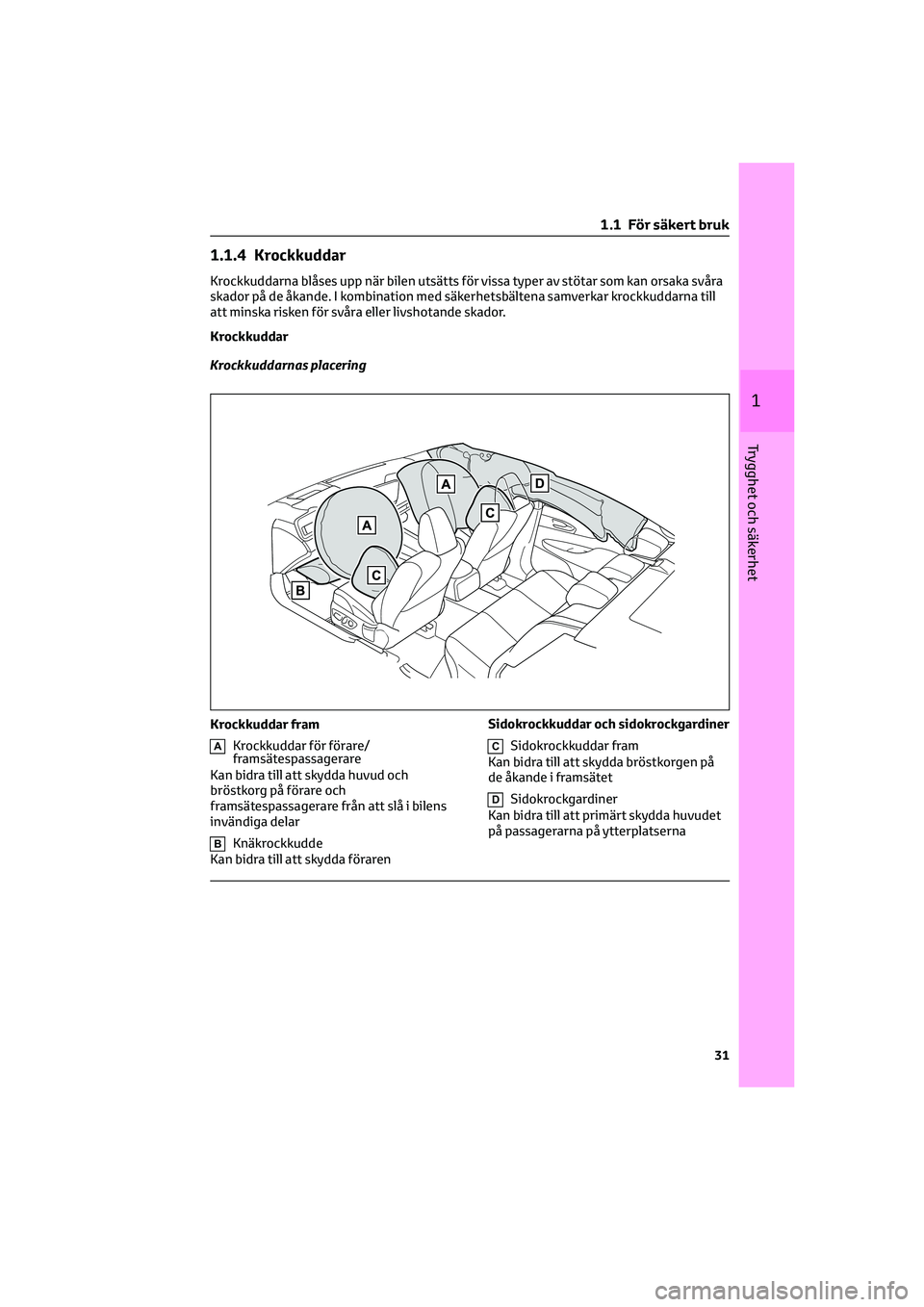

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
BKnäkrockkudde
Kan bidra till att skydda förarenSidokrockkuddar och sidokrockgardiner
CSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
DSidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
CKrockkudde, framsätespassagerare
DSidokrockgardiner
ESidokrocksensorer (framdörr)
FBältessträckare och kraftbegränsare
GSidokrockkuddar fram
HSRS-varningslampa
IFörarens krockkudde
JSidokrocksensorer (bak)
KSidokrocksensorer (fram)
LSensorenhet för krockkuddar
MFramsätespassagerarens bälteslås
NKnäkrockkudde
O"PASSENGER AIRBAG", kontrollampa
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätetoch delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Bränslecellssystemet kan stängas av
och vätgastillförseln stoppas från
vätgastankarna. (→Sid. 81)
• Alla dörrar låses upp. (→Sid. 109)
1 .1 För säkert bruk
32

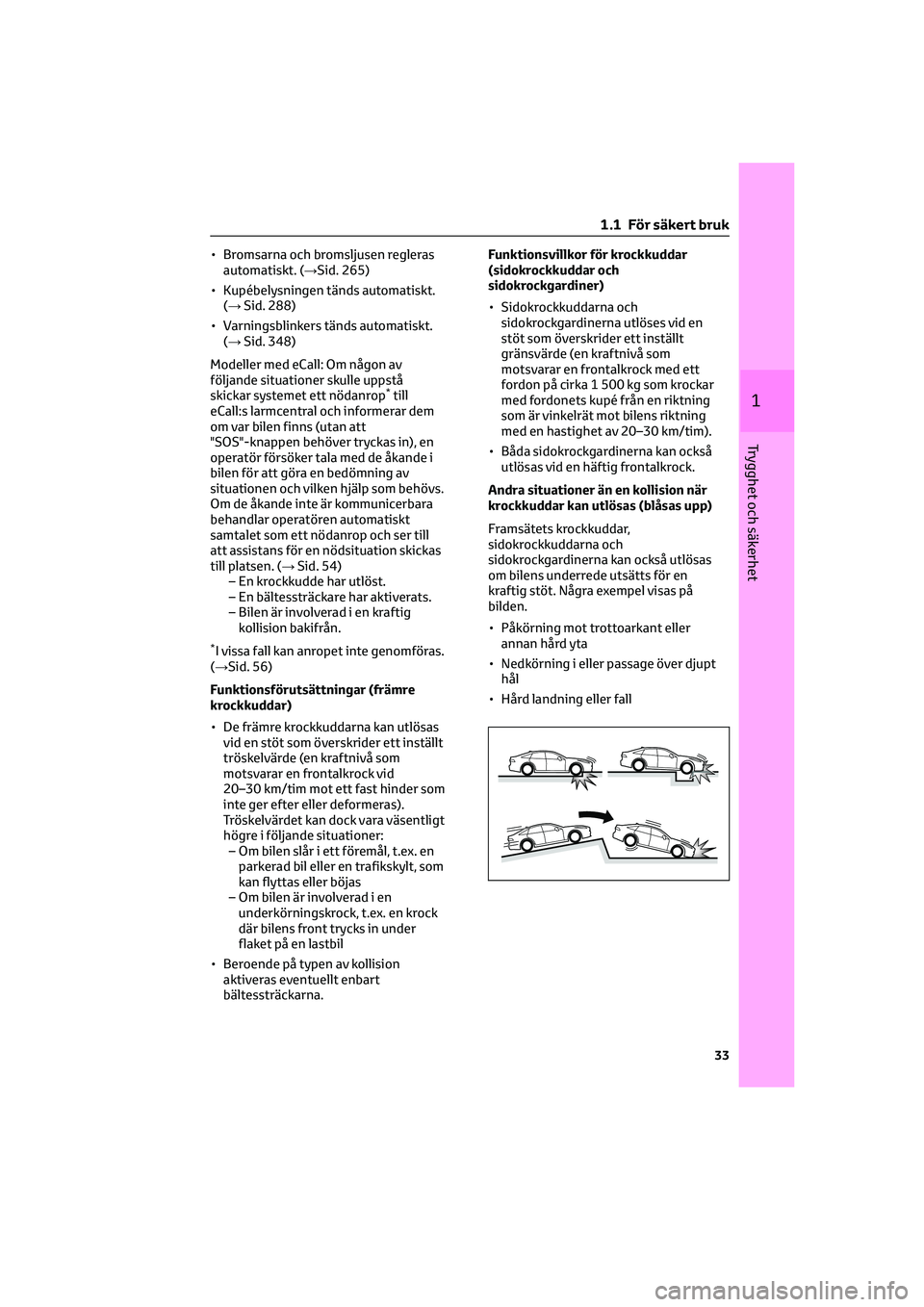

• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 265)
• Kupébelysningen tänds automatiskt.
(→Sid. 288)
• Varningsblinkers tänds automatiskt.
(→Sid. 348)
Modeller med eCall: Om någon av
följande situationer skulle uppstå
skickar systemet ett nödanrop
*till
eCall:s larmcentral och informerar dem
om var bilen finns (utan att
"SOS"-knappen behöver tryckas in), en
operatör försöker tala med de åkande i
bilen för att göra en bedömning av
situationen och vilken hjälp som behövs.
Om de åkande inte är kommunicerbara
behandlar operatören automatiskt
samtalet som ett nödanrop och ser till
att assistans för en nödsituation skickas
till platsen. (→Sid. 54)
– En krockkudde har utlöst.
– En bältessträckare har aktiverats.
– Bilen är involverad i en kraftig
kollision bakifrån.
*I vissa fall kan anropet inte genomföras.
(→Sid. 56)
Funktionsförutsättningar (främre
krockkuddar)
• De främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som
motsvarar en frontalkrock vid
20–30 km/tim mot ett fast hinder som
inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt
högre i följande situationer:
– Om bilen slår i ett föremål, t.ex. en
parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
– Om bilen är involverad i en
underkörningskrock, t.ex. en krock
där bilens front trycks in under
flaket på en lastbil
• Beroende på typen av kollision
aktiveras eventuellt enbart
bältessträckarna.Funktionsvillkor för krockkuddar
(sidokrockkuddar och
sidokrockgardiner)
• Sidokrockkuddarna och
sidokrockgardinerna utlöses vid en
stöt som överskrider ett inställt
gränsvärde (en kraftnivå som
motsvarar en frontalkrock med ett
fordon på cirka 1 500 kg som krockar
med fordonets kupé från en riktning
som är vinkelrät mot bilens riktning
med en hastighet av 20–30 km/tim).
• Båda sidokrockgardinerna kan också
utlösas vid en häftig frontalkrock.
Andra situationer än en kollision när
krockkuddar kan utlösas (blåsas upp)
Framsätets krockkuddar,
sidokrockkuddarna och
sidokrockgardinerna kan också utlösas
om bilens underrede utsätts för en
kraftig stöt. Några exempel visas på
bilden.
• Påkörning mot trottoarkant eller
annan hård yta
• Nedkörning i eller passage över djupt
hål
• Hård landning eller fall
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

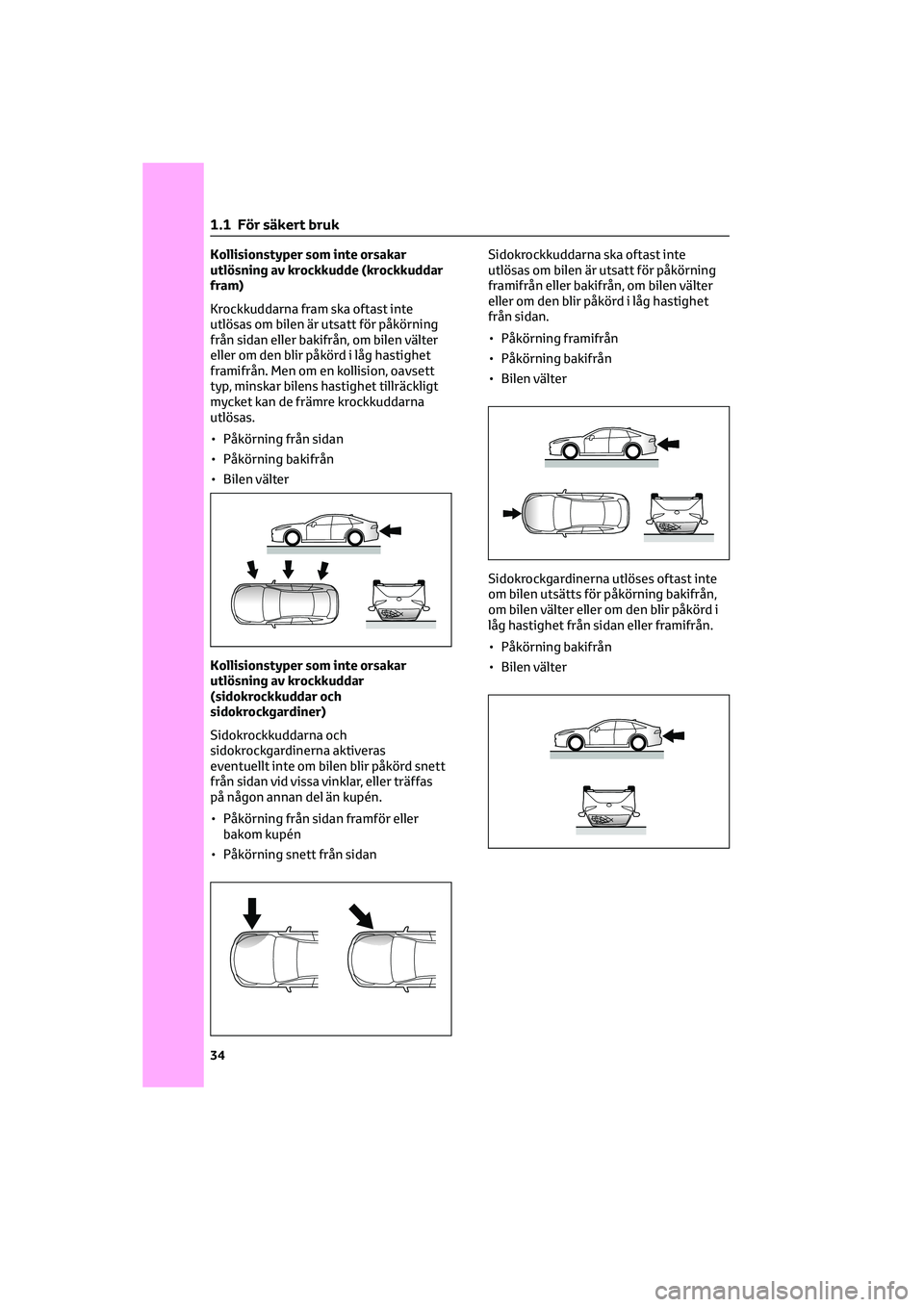

Kollisionstyper som inte orsakar
utlösning av krockkudde (krockkuddar
fram)
Krockkuddarna fram ska oftast inte
utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter
eller om den blir påkörd i låg hastighet
framifrån. Men om en kollision, oavsett
typ, minskar bilens hastighet tillräckligt
mycket kan de främre krockkuddarna
utlösas.
• Påkörning från sidan
• Påkörning bakifrån
• Bilen välter
Kollisionstyper som inte orsakar
utlösning av krockkuddar
(sidokrockkuddar och
sidokrockgardiner)
Sidokrockkuddarna och
sidokrockgardinerna aktiveras
eventuellt inte om bilen blir påkörd snett
från sidan vid vissa vinklar, eller träffas
på någon annan del än kupén.
• Påkörning från sidan framför eller
bakom kupén
• Påkörning snett från sidanSidokrockkuddarna ska oftast inte
utlösas om bilen är utsatt för påkörning
framifrån eller bakifrån, om bilen välter
eller om den blir påkörd i låg hastighet
från sidan.
• Påkörning framifrån
• Påkörning bakifrån
• Bilen välter
Sidokrockgardinerna utlöses oftast inte
om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i
låg hastighet från sidan eller framifrån.
• Påkörning bakifrån
• Bilen välter
1 .1 För säkert bruk
34

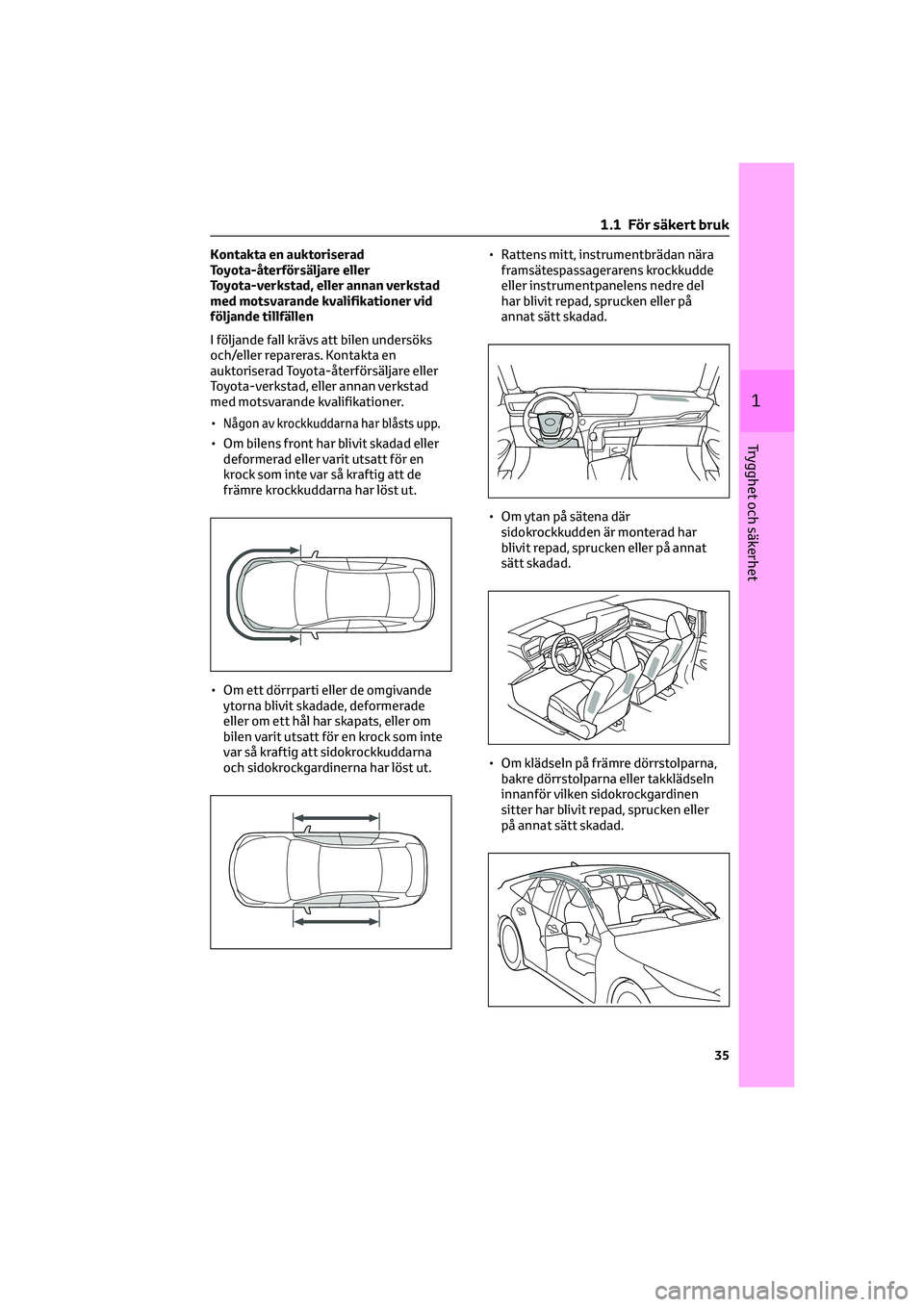

Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen undersöks
och/eller repareras. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
•
Någon av krockkuddarna har blåsts upp.
• Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
krock som inte var så kraftig att de
främre krockkuddarna har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en krock som inte
var så kraftig att sidokrockkuddarna
och sidokrockgardinerna har löst ut.• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

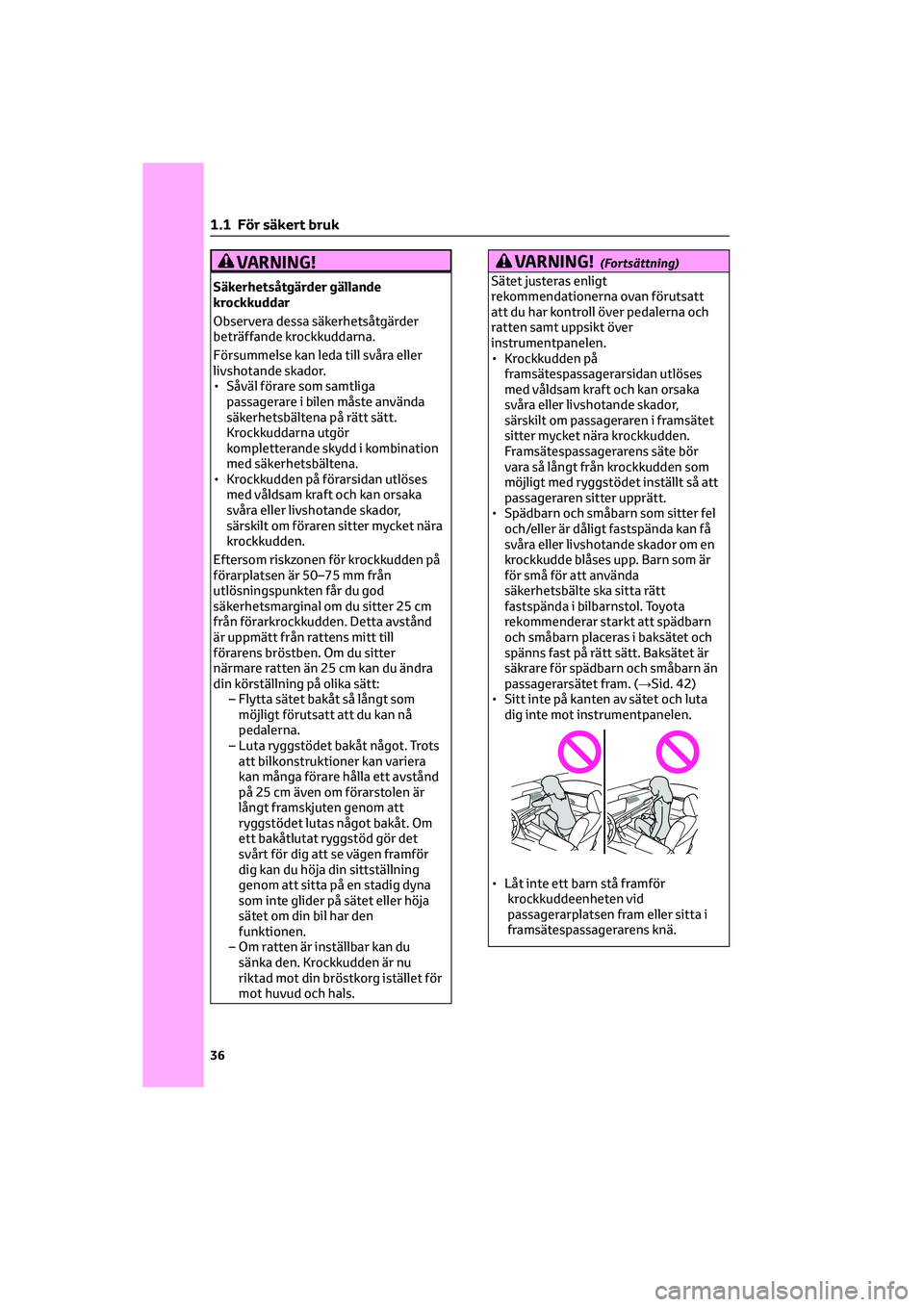

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på
förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter 25 cm
från förarkrockkudden. Detta avstånd
är uppmätt från rattens mitt till
förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du ändra
din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ett bakåtlutat ryggstöd gör det
svårt för dig att se vägen framför
dig kan du höja din sittställning
genom att sitta på en stadig dyna
som inte glider på sätet eller höja
sätet om din bil har den
funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället för
mot huvud och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 42)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
36

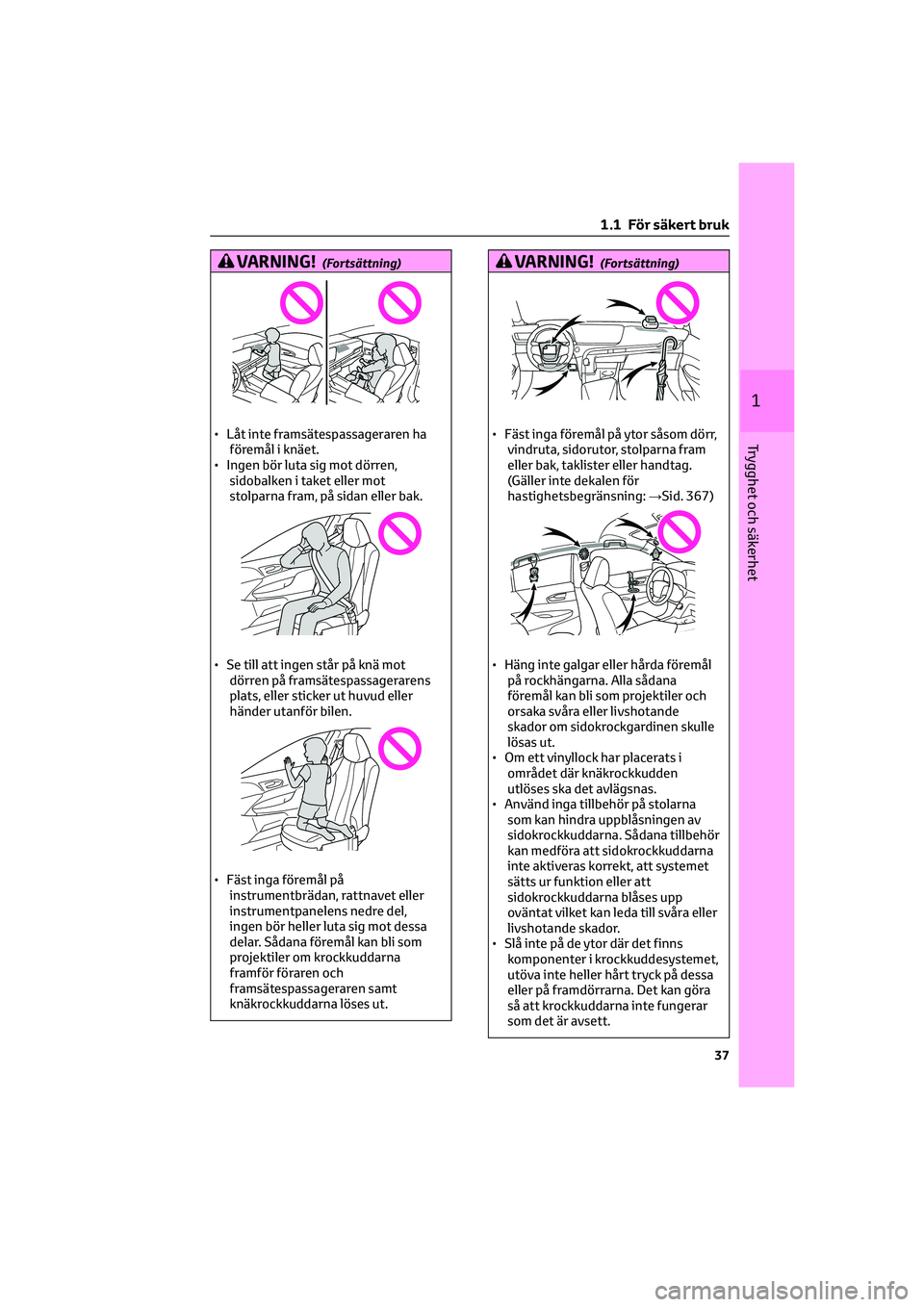

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning:→Sid. 367)
• Häng inte galgar eller hårda föremål
på rockhängarna. Alla sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande
skador om sidokrockgardinen skulle
lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden
utlöses ska det avlägsnas.
• Använd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
1 .1 För säkert bruk
37
1
Trygghet och säkerhet

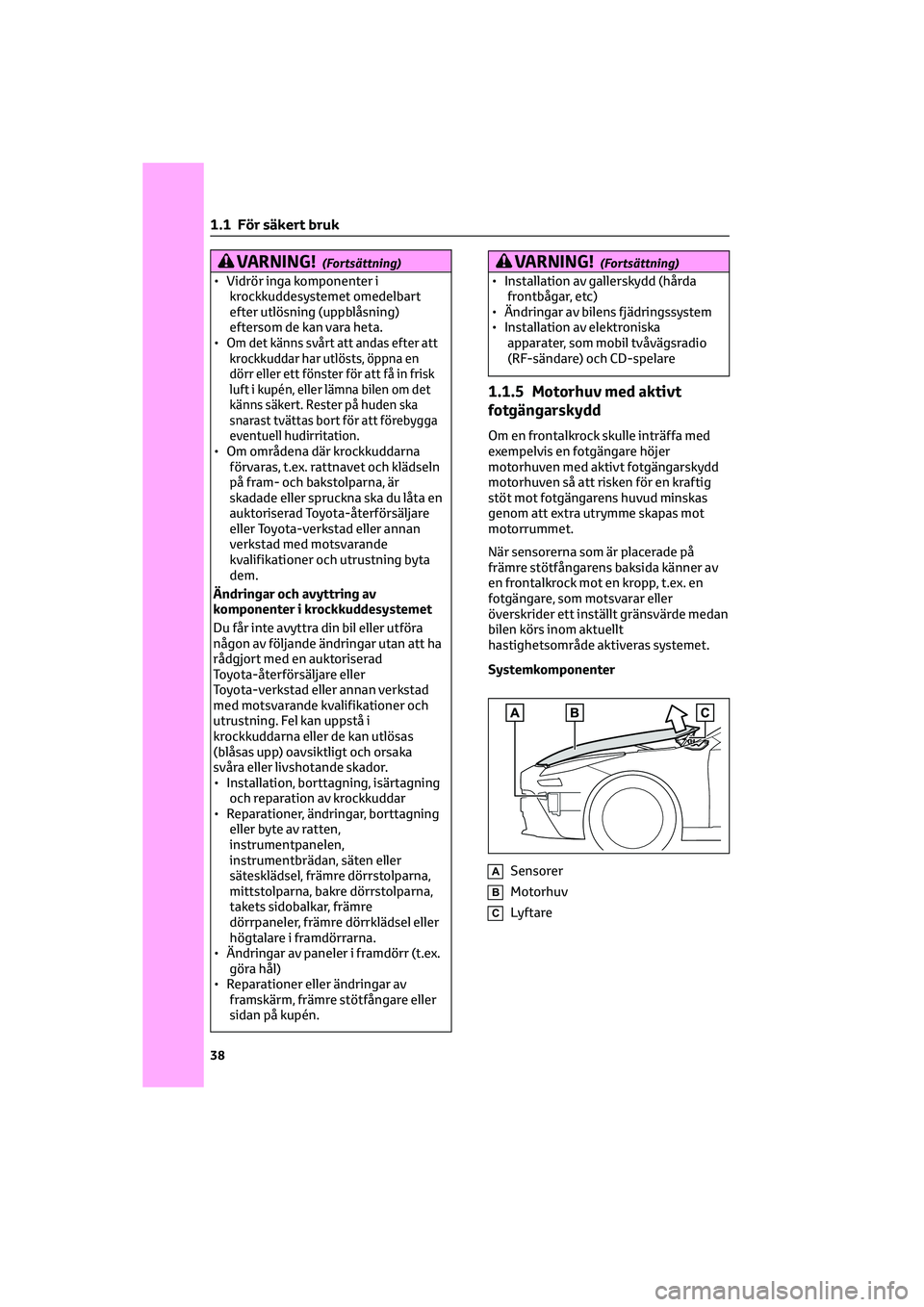

VARNING!(Fortsättning)
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
•
Om det känns svårt att andas efter att
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att förebygga
eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka
svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, ändringar, borttagning
eller byte av ratten,
instrumentpanelen,
instrumentbrädan, säten eller
sätesklädsel, främre dörrstolparna,
mittstolparna, bakre dörrstolparna,
takets sidobalkar, främre
dörrpaneler, främre dörrklädsel eller
högtalare i framdörrarna.
• Ändringar av paneler i framdörr (t.ex.
göra hål)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
VARNING!(Fortsättning)
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska
apparater, som mobil tvåvägsradio
(RF-sändare) och CD-spelare
1.1.5 Motorhuv med aktivt
fotgängarskydd
Om en frontalkrock skulle inträffa med
exempelvis en fotgängare höjer
motorhuven med aktivt fotgängarskydd
motorhuven så att risken för en kraftig
stöt mot fotgängarens huvud minskas
genom att extra utrymme skapas mot
motorrummet.
När sensorerna som är placerade på
främre stötfångarens baksida känner av
en frontalkrock mot en kropp, t.ex. en
fotgängare, som motsvarar eller
överskrider ett inställt gränsvärde medan
bilen körs inom aktuellt
hastighetsområde aktiveras systemet.
Systemkomponenter
ASensorer
BMotorhuv
CLyftare
1 .1 För säkert bruk
38
