Page 4 of 490

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister.....................10
1.Trygghet och säkerhet
1.1 För säkert bruk................26
1.1.1 Innan du börjar köra.........26
1.1.2 För säker körning...........27
1.1.3 Säkerhetsbälten...........27
1.1.4 Krockkuddar..............31
1.1.5 Motorhuv med aktivt
fotgängarskydd............38
1.2 Säkerhet för barn...............41
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............41
1.2.2 Åka bil med barn...........42
1.2.3 Bilbarnstolar..............42
1.3 Hjälp i nödsituation..............54
1.3.1 eCall
*1, 2................54
1.4 Stöldskyddssystem..............62
1.4.1 Startspärrsystem...........62
1.4.2 Dubbelsidigt låssystem
*.......62
1.4.3 Larm*..................63
1.4.4 Stöldskyddsetiketter*........67
2. Bränslecellssystem
2.1 Bränslecellsbil.................70
2.1.1 Bränslecellsbilens egenskaper . . . 70
2.1.2
Bränslecellsbil, säkerhetsåtgärder . . 73
2.1.3 Tips för körning med
bränslecellsbil.............82
3. Information om bilens status
och kontrollampor
3.1 Instrumentgrupp...............84
3.1.1 Varnings- och kontrollampor....84
3.1.2 Instrument och mätare.......88
3.1.3 Informationsdisplay.........90
3.1.4 Vindrutedisplay
*...........97
3.1.5 Energimonitor / Förbrukningsskärm /
Luftreningsskärm..........100
4. Innan du börjar köra
4.1 Information om nycklar..........106
4.1.1 Nycklar................106
4.2 Öppna, stänga och låsa dörrar och
baklucka...................108
4.2.1 Dörrar.................108
4.2.2 Bagagerum..............113
4.2.3
Elektroniskt lås- och startsystem . . 1154.3 Inställning av sätena............120
4.3.1 Framsäten..............120
4.3.2 Körställningsminne
*........121
4.3.3 Nackskydd..............124
4.4 Justera ratten och speglarna.......125
4.4.1 Ratt..................125
4.4.2 Invändig backspegel
*........126
4.4.3 Digital backspegel*.........127
4.4.4 Ytterbackspeglar..........134
4.5 Öppna och stänga fönster.........136
4.5.1 Elstyrda fönsterhissar.......136
5. Körning
5.1 Innan du börjar köra............140
5.1.1 Köra bilen...............140
5.1.2 Last och bagage...........145
5.1.3 Köra med släp............145
5.2 Körrutiner..................146
5.2.1 Startknapp..............146
5.2.2 Växelläge...............150
5.2.3 Körriktningsvisare, spak......155
5.2.4 Parkeringsbroms..........155
5.2.5 Bromshållning............158
5.2.6 ASC (Aktiv ljudreglering)
*.....159
5.2.7 Vattenavtappning
(H
2O-reglage)............160
5.3 Använda strålkastare och
vindrutetorkare...............161
5.3.1 Strålkastaromkopplare.......161
5.3.2 AHS (Adaptivt automatiskt
helljussystem)
*...........162
5.3.3 AHB (Automatiskt helljus)*....166
5.3.4 Dimljus, bak.............168
5.3.5 Vindrutetorkare och spolare . . . 169
5.4 Tanka.....................172
5.4.1 Öppna tankluckan..........172
2
Page 14 of 490

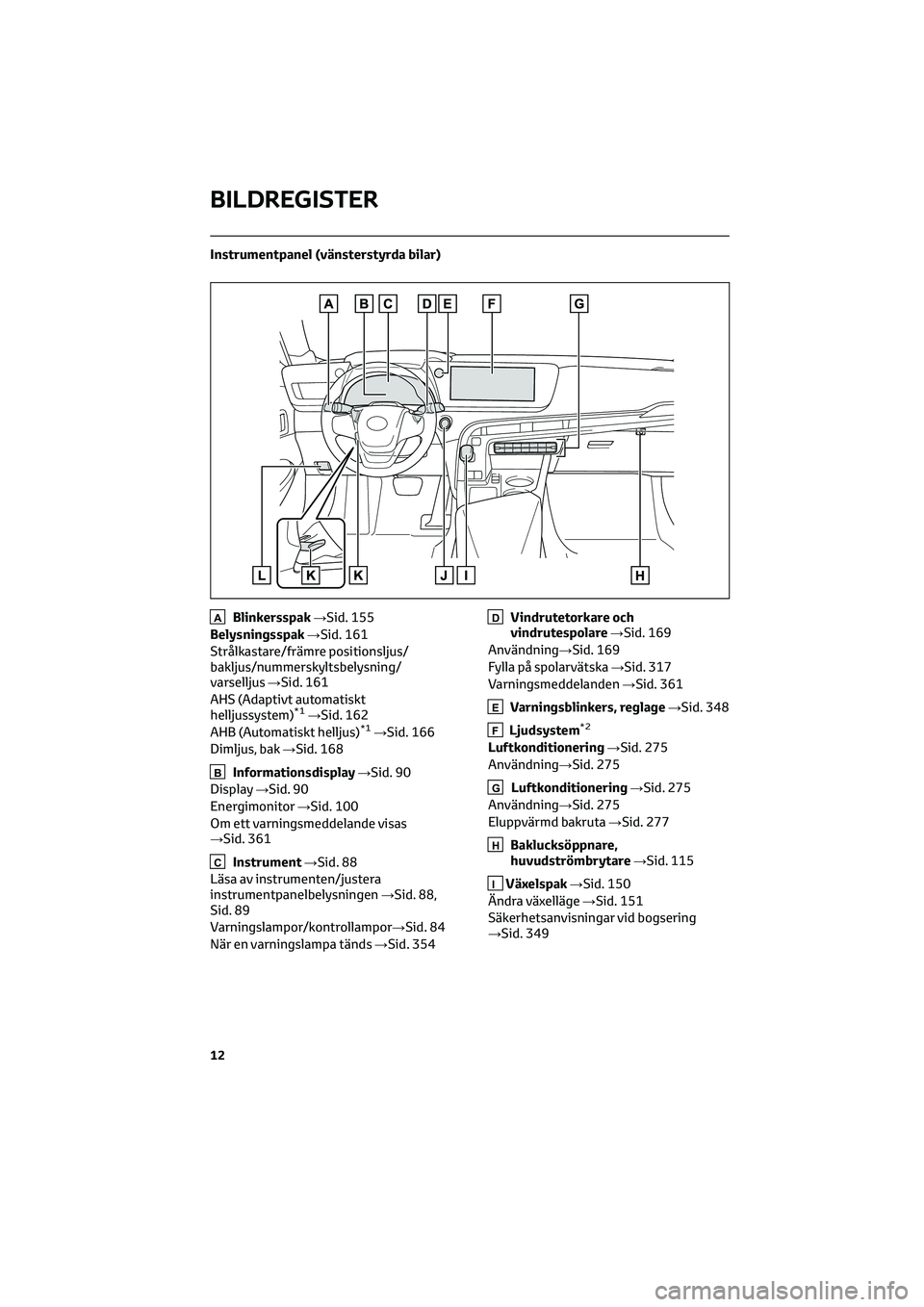

Instrumentpanel (vänsterstyrda bilar)
ABlinkersspak→Sid. 155
Belysningsspak→Sid. 161
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus→Sid. 161
AHS (Adaptivt automatiskt
helljussystem)
*1→Sid. 162
AHB (Automatiskt helljus)*1→Sid. 166
Dimljus, bak→Sid. 168
BInformationsdisplay→Sid. 90
Display→Sid. 90
Energimonitor→Sid. 100
Om ett varningsmeddelande visas
→Sid. 361
CInstrument→Sid. 88
Läsa av instrumenten/justera
instrumentpanelbelysningen→Sid. 88,
Sid. 89
Varningslampor/kontrollampor→Sid. 84
När en varningslampa tänds→Sid. 354
DVindrutetorkare och
vindrutespolare→Sid. 169
Användning→Sid. 169
Fylla på spolarvätska→Sid. 317
Varningsmeddelanden→Sid. 361
EVarningsblinkers, reglage→Sid. 348
FLjudsystem*2
Luftkonditionering→Sid. 275
Användning→Sid. 275
GLuftkonditionering→Sid. 275
Användning→Sid. 275
Eluppvärmd bakruta→Sid. 277
HBaklucksöppnare,
huvudströmbrytare→Sid. 115
IVäxelspak→Sid. 150
Ändra växelläge→Sid. 151
Säkerhetsanvisningar vid bogsering
→Sid. 349
BILDREGISTER
12
Page 16 of 490

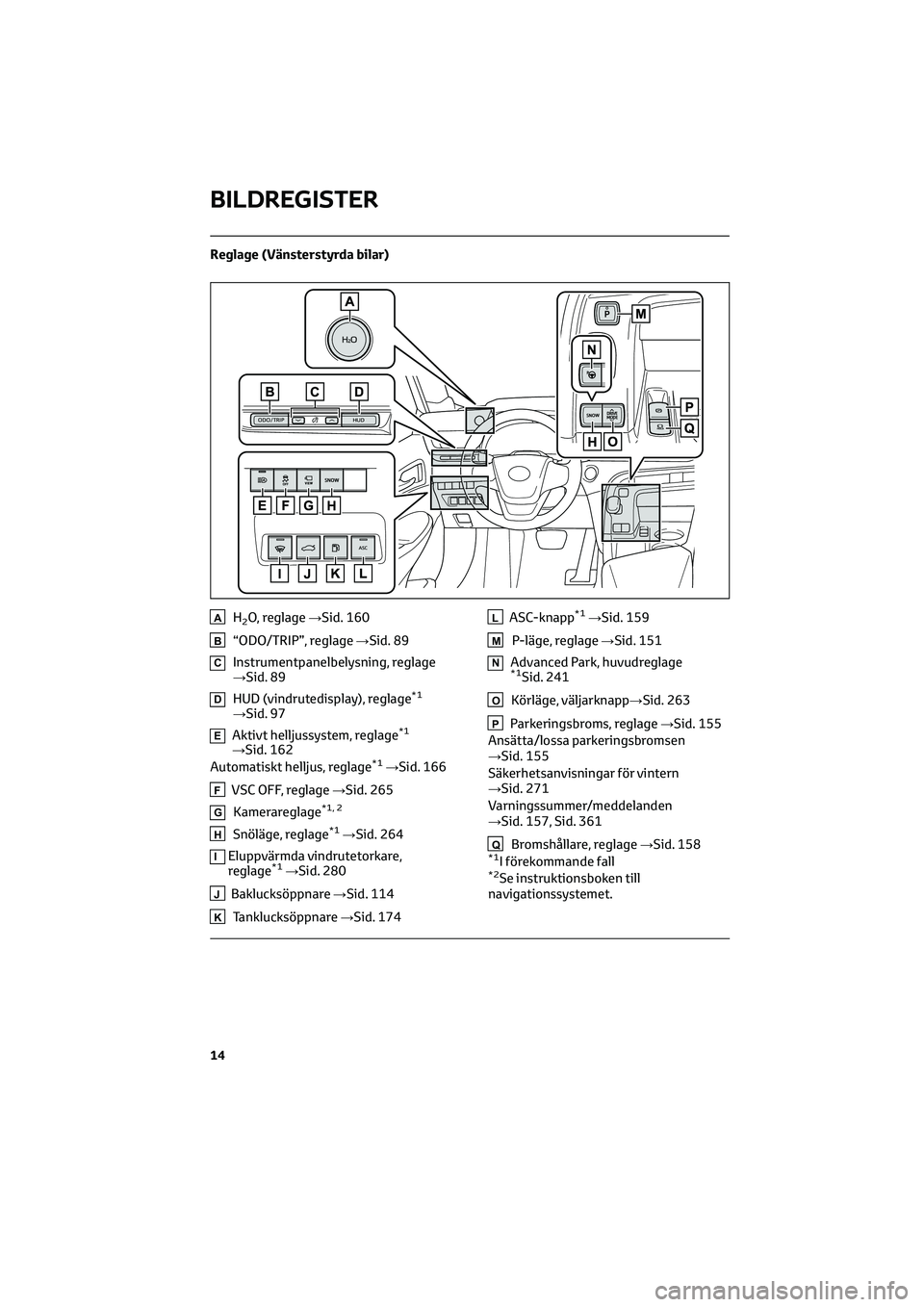

Reglage (Vänsterstyrda bilar)
AH2O, reglage→Sid. 160
B“ODO/TRIP”, reglage→Sid. 89
CInstrumentpanelbelysning, reglage
→Sid. 89
DHUD (vindrutedisplay), reglage*1
→Sid. 97
EAktivt helljussystem, reglage*1
→Sid. 162
Automatiskt helljus, reglage*1→Sid. 166
FVSC OFF, reglage→Sid. 265
GKamerareglage*1, 2
HSnöläge, reglage*1→Sid. 264
IEluppvärmda vindrutetorkare,
reglage*1→Sid. 280
JBaklucksöppnare→Sid. 114
KTanklucksöppnare→Sid. 174
LASC-knapp*1→Sid. 159
MP-läge, reglage→Sid. 151
NAdvanced Park, huvudreglage*1Sid. 241
OKörläge, väljarknapp→Sid. 263
PParkeringsbroms, reglage→Sid. 155
Ansätta/lossa parkeringsbromsen
→Sid. 155
Säkerhetsanvisningar för vintern
→Sid. 271
Varningssummer/meddelanden
→Sid. 157, Sid. 361
QBromshållare, reglage→Sid. 158*1I förekommande fall*2Se instruktionsboken till
navigationssystemet.
BILDREGISTER
14
Page 20 of 490

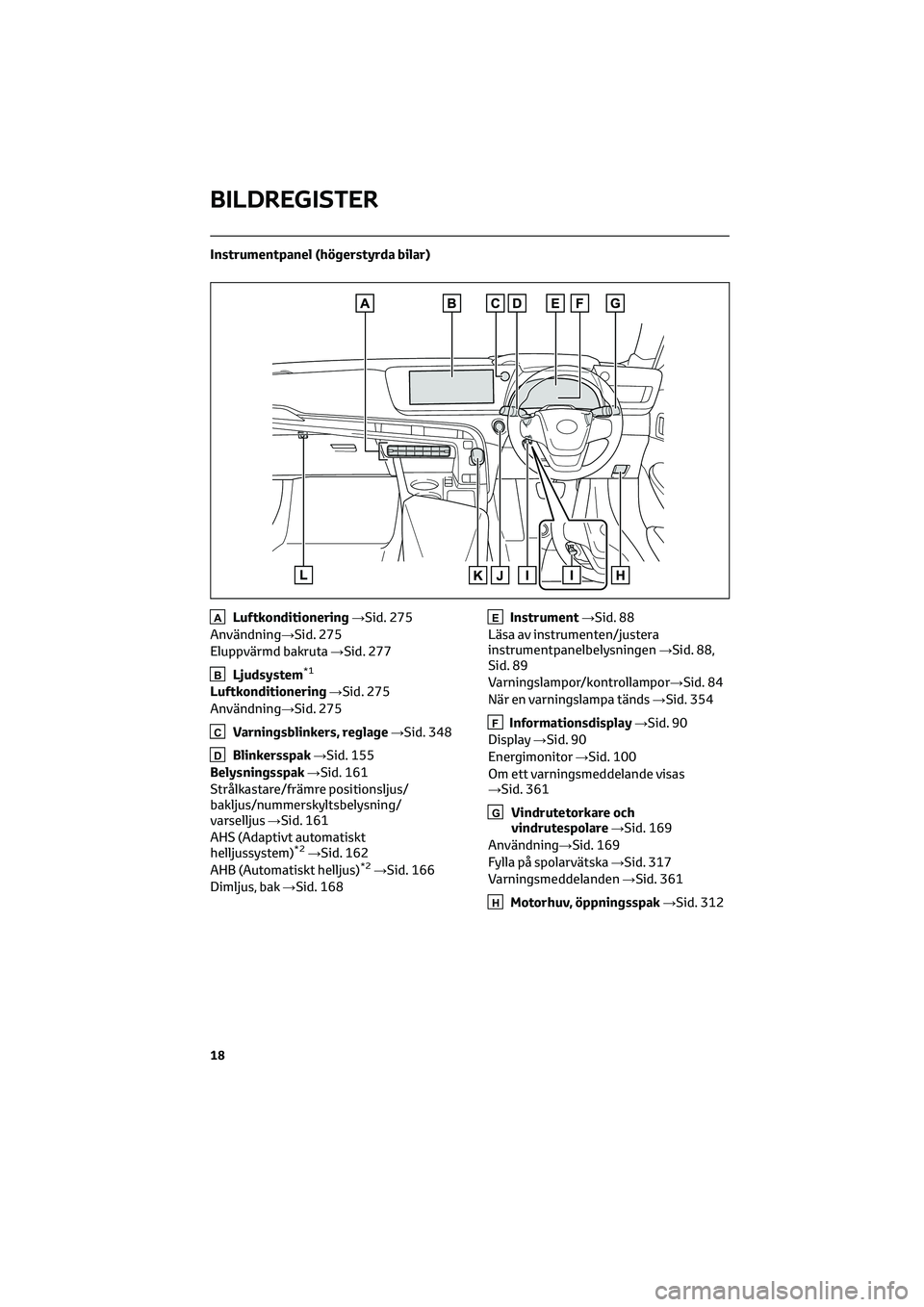

Instrumentpanel (högerstyrda bilar)
ALuftkonditionering→Sid. 275
Användning→Sid. 275
Eluppvärmd bakruta→Sid. 277
BLjudsystem*1
Luftkonditionering→Sid. 275
Användning→Sid. 275
CVarningsblinkers, reglage→Sid. 348
DBlinkersspak→Sid. 155
Belysningsspak→Sid. 161
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus→Sid. 161
AHS (Adaptivt automatiskt
helljussystem)
*2→Sid. 162
AHB (Automatiskt helljus)*2→Sid. 166
Dimljus, bak→Sid. 168
EInstrument→Sid. 88
Läsa av instrumenten/justera
instrumentpanelbelysningen→Sid. 88,
Sid. 89
Varningslampor/kontrollampor→Sid. 84
När en varningslampa tänds→Sid. 354
FInformationsdisplay→Sid. 90
Display→Sid. 90
Energimonitor→Sid. 100
Om ett varningsmeddelande visas
→Sid. 361
GVindrutetorkare och
vindrutespolare→Sid. 169
Användning→Sid. 169
Fylla på spolarvätska→Sid. 317
Varningsmeddelanden→Sid. 361
HMotorhuv, öppningsspak→Sid. 312
BILDREGISTER
18
Page 22 of 490

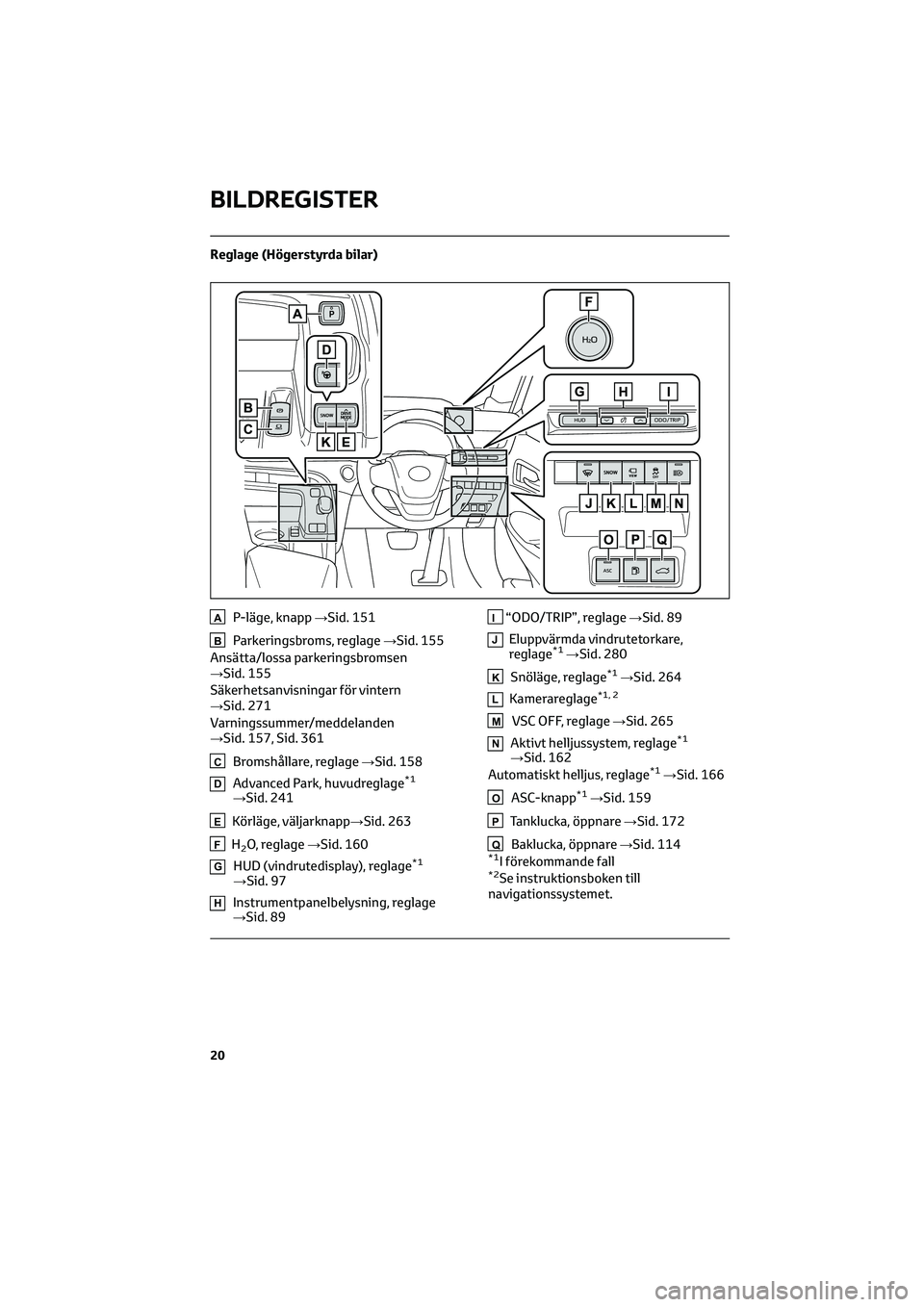

Reglage (Högerstyrda bilar)
AP-läge, knapp→Sid. 151
BParkeringsbroms, reglage→Sid. 155
Ansätta/lossa parkeringsbromsen
→Sid. 155
Säkerhetsanvisningar för vintern
→Sid. 271
Varningssummer/meddelanden
→Sid. 157, Sid. 361
CBromshållare, reglage→Sid. 158
DAdvanced Park, huvudreglage*1
→Sid. 241
EKörläge, väljarknapp→Sid. 263
FH2O, reglage→Sid. 160
GHUD (vindrutedisplay), reglage*1
→Sid. 97
HInstrumentpanelbelysning, reglage
→Sid. 89
I“ODO/TRIP”, reglage→Sid. 89
JEluppvärmda vindrutetorkare,
reglage*1→Sid. 280
KSnöläge, reglage*1→Sid. 264
LKamerareglage*1, 2
MVSC OFF, reglage→Sid. 265
NAktivt helljussystem, reglage*1
→Sid. 162
Automatiskt helljus, reglage*1→Sid. 166
OASC-knapp*1→Sid. 159
PTanklucka, öppnare→Sid. 172
QBaklucka, öppnare→Sid. 114*1I förekommande fall*2Se instruktionsboken till
navigationssystemet.
BILDREGISTER
20
Page 67 of 490

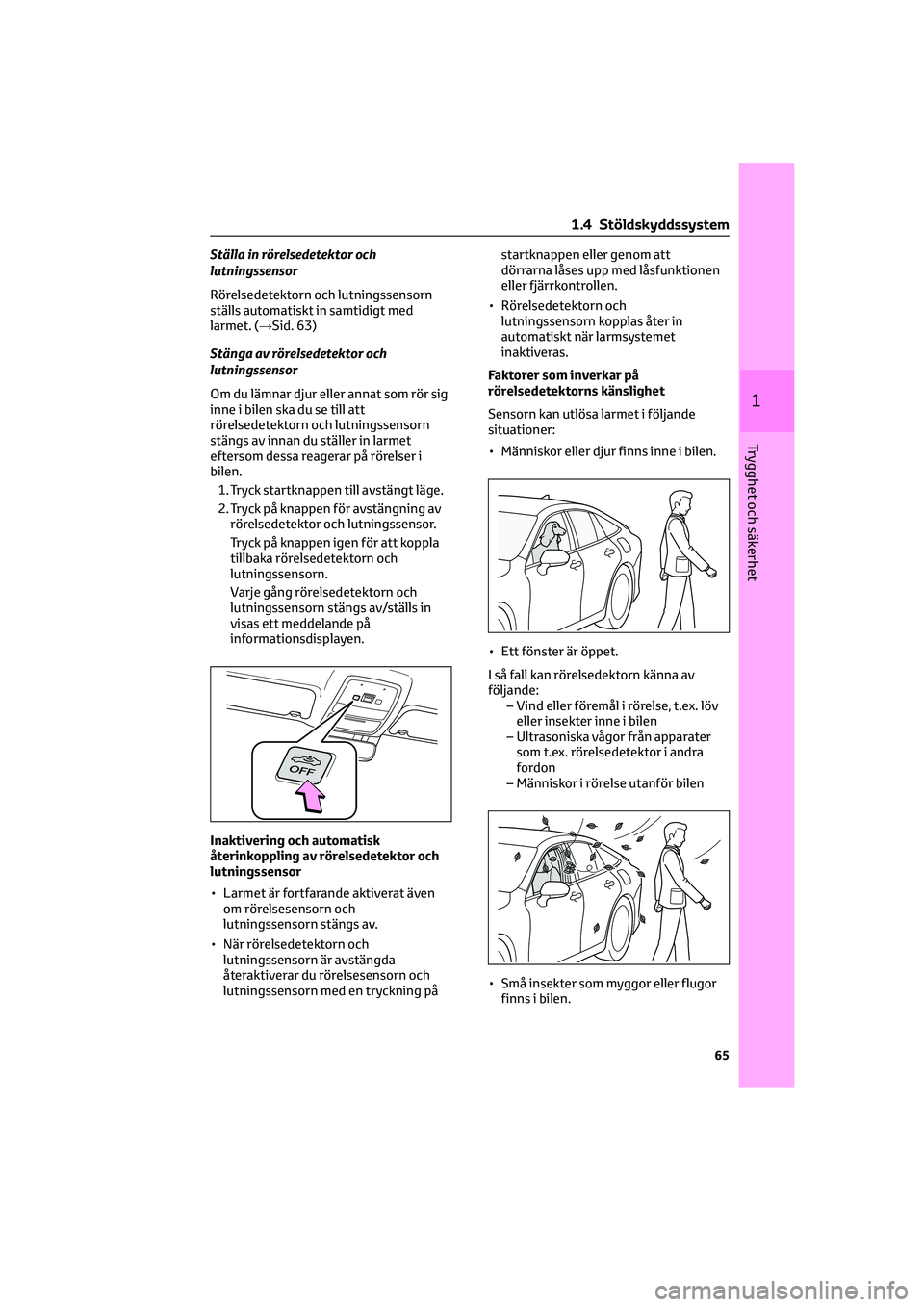

Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 63)
Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i
bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen.
Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsesensorn och
lutningssensorn stängs av.
• När rörelsedetektorn och
lutningssensorn är avstängda
återaktiverar du rörelsesensorn och
lutningssensorn med en tryckning påstartknappen eller genom att
dörrarna låses upp med låsfunktionen
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster är öppet.
I så fall kan rörelsedektorn känna av
följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
1 .4 Stöldskyddssystem
65
1
Trygghet och säkerhet
Page 77 of 490

Om ”Hydrogen Leakage Detected Visit
Your Dealer” (Vätgasläckage detekterat
Besök återförsäljaren) visas på
informationsdisplayen
En liten mängd vätgas kan läcka ut. Låt
omedelbart närmaste auktoriserade
Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om “FCV Sys. OFF Due to Hydrogen
Leak Stop in Safe Place See Manual”
(Systemet stänger ner på grund av
vätgasläckage Stanna bilen på säker
plats Se bilens instruktionsbok) visas
på informationsdisplayen
• Vätgas kanske läcker ut. Om vätgas
läcker ut eller annan störning
upptäcks:→Sid. 78
• Luftkonditioneringssystemet stängs
automatiskt av.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
bränslecellssystemet inte kan startas
ska du tanka bilen tills varningslampan
för låg bränslenivå (→Sid. 359) slocknar,
innan du försöker starta bilen igen. Bilen
startar eventuellt inte om den tankade
mängden är otillräcklig.
Bränslecellsstack
• Beroende på miljön där bilen används
kan effekten av bränslecellkraften
försvagas under bilens livslängd.
Detta kommer att ha obetydlig
inverkan på körprestandan.
• I följande situationer kan
bränslecellseffekten försämras fortare
än under normal körning:
– Längre användning i områden med
hög dammhalt
– Längre användning i områden med
hög svavelhalt (t.ex. vulkaner eller
heta källor).
– Längre användning i områden med
höga halter av följande ämnen:
- Organiska lösningsmedel, t.ex. färg och
thinner- Aminrelaterade material, t.ex.
ammoniak
- Klorrelaterade ämnen, t.ex. salthaltig
luft och snösmältningsmedel
– Saltvatten tränger in i
luftrenarfiltret: Byte av
luftrenarfiltret och rengöring av de
omgivande delarna
rekommenderas. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen
– Antalet tillfällen som
bränslecellssystemet startas och
stängs av är för högt
– Längre användning i temperaturer
under noll grader
– Tankat bränsle som inte uppfyller
ISO-14687
Vätgastankar
• Vätgastankarna är de lagringstankar
med högt tryck som är fyllda med
komprimerad vätgas. Bilen kan tankas
vid vätgastankstationer.
• De vätgasrelaterade komponenterna
(t.ex. tankarna, rören etc) har
lagenligt fastställd giltighetstid.
Fordon med vätgasrelaterade
komponenter vars giltighetstid har
överskridits får inte användas.
Vätgasrelaterade komponenter måste
bytas mot nya delar om deras
giltighetstid har löpt ut.
Utgångsdatum finns noterat på
tankluckans insida som slutdatum för
tankning. Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning om vätgastankarna eller
ventilerna måste avyttras.
2.1 Bränslecellsbil
75
2
Bränslecellssystem
Page 78 of 490

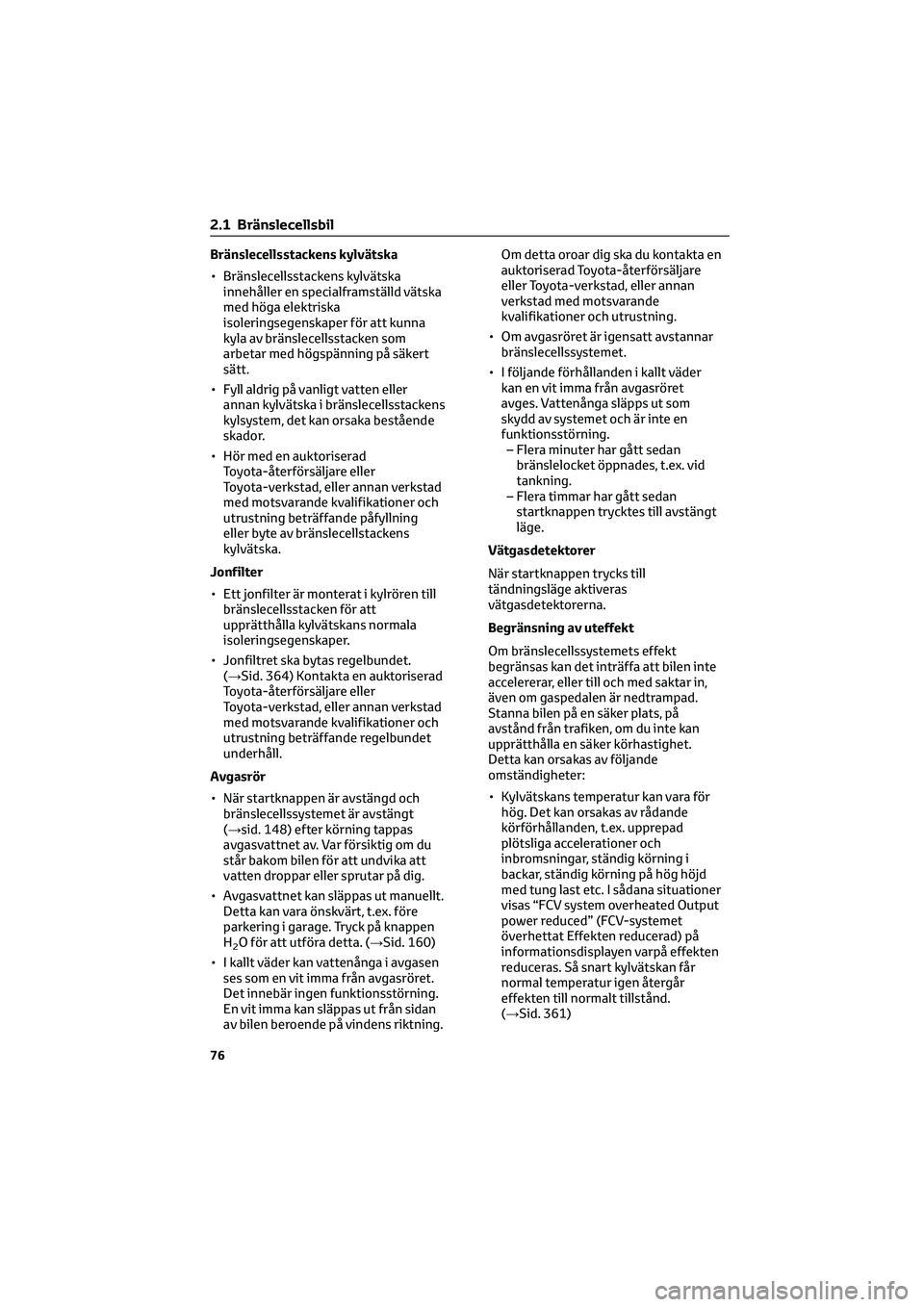

Bränslecellsstackens kylvätska
• Bränslecellsstackens kylvätska
innehåller en specialframställd vätska
med höga elektriska
isoleringsegenskaper för att kunna
kyla av bränslecellsstacken som
arbetar med högspänning på säkert
sätt.
• Fyll aldrig på vanligt vatten eller
annan kylvätska i bränslecellsstackens
kylsystem, det kan orsaka bestående
skador.
• Hör med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning beträffande påfyllning
eller byte av bränslecellstackens
kylvätska.
Jonfilter
• Ett jonfilter är monterat i kylrören till
bränslecellsstacken för att
upprätthålla kylvätskans normala
isoleringsegenskaper.
• Jonfiltret ska bytas regelbundet.
(→Sid. 364) Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning beträffande regelbundet
underhåll.
Avgasrör
• När startknappen är avstängd och
bränslecellssystemet är avstängt
(→sid. 148) efter körning tappas
avgasvattnet av. Var försiktig om du
står bakom bilen för att undvika att
vatten droppar eller sprutar på dig.
• Avgasvattnet kan släppas ut manuellt.
Detta kan vara önskvärt, t.ex. före
parkering i garage. Tryck på knappen
H
2O för att utföra detta. (→Sid. 160)
• I kallt väder kan vattenånga i avgasen
ses som en vit imma från avgasröret.
Det innebär ingen funktionsstörning.
En vit imma kan släppas ut från sidan
av bilen beroende på vindens riktning.Om detta oroar dig ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Om avgasröret är igensatt avstannar
bränslecellssystemet.
• I följande förhållanden i kallt väder
kan en vit imma från avgasröret
avges. Vattenånga släpps ut som
skydd av systemet och är inte en
funktionsstörning.
– Flera minuter har gått sedan
bränslelocket öppnades, t.ex. vid
tankning.
– Flera timmar har gått sedan
startknappen trycktes till avstängt
läge.
Vätgasdetektorer
När startknappen trycks till
tändningsläge aktiveras
vätgasdetektorerna.
Begränsning av uteffekt
Om bränslecellssystemets effekt
begränsas kan det inträffa att bilen inte
accelererar, eller till och med saktar in,
även om gaspedalen är nedtrampad.
Stanna bilen på en säker plats, på
avstånd från trafiken, om du inte kan
upprätthålla en säker körhastighet.
Detta kan orsakas av följande
omständigheter:
• Kylvätskans temperatur kan vara för
hög. Det kan orsakas av rådande
körförhållanden, t.ex. upprepad
plötsliga accelerationer och
inbromsningar, ständig körning i
backar, ständig körning på hög höjd
med tung last etc. I sådana situationer
visas “FCV system overheated Output
power reduced” (FCV-systemet
överhettat Effekten reducerad) på
informationsdisplayen varpå effekten
reduceras. Så snart kylvätskan får
normal temperatur igen återgår
effekten till normalt tillstånd.
(→Sid. 361)
2.1 Bränslecellsbil
76
Page 79 of 490

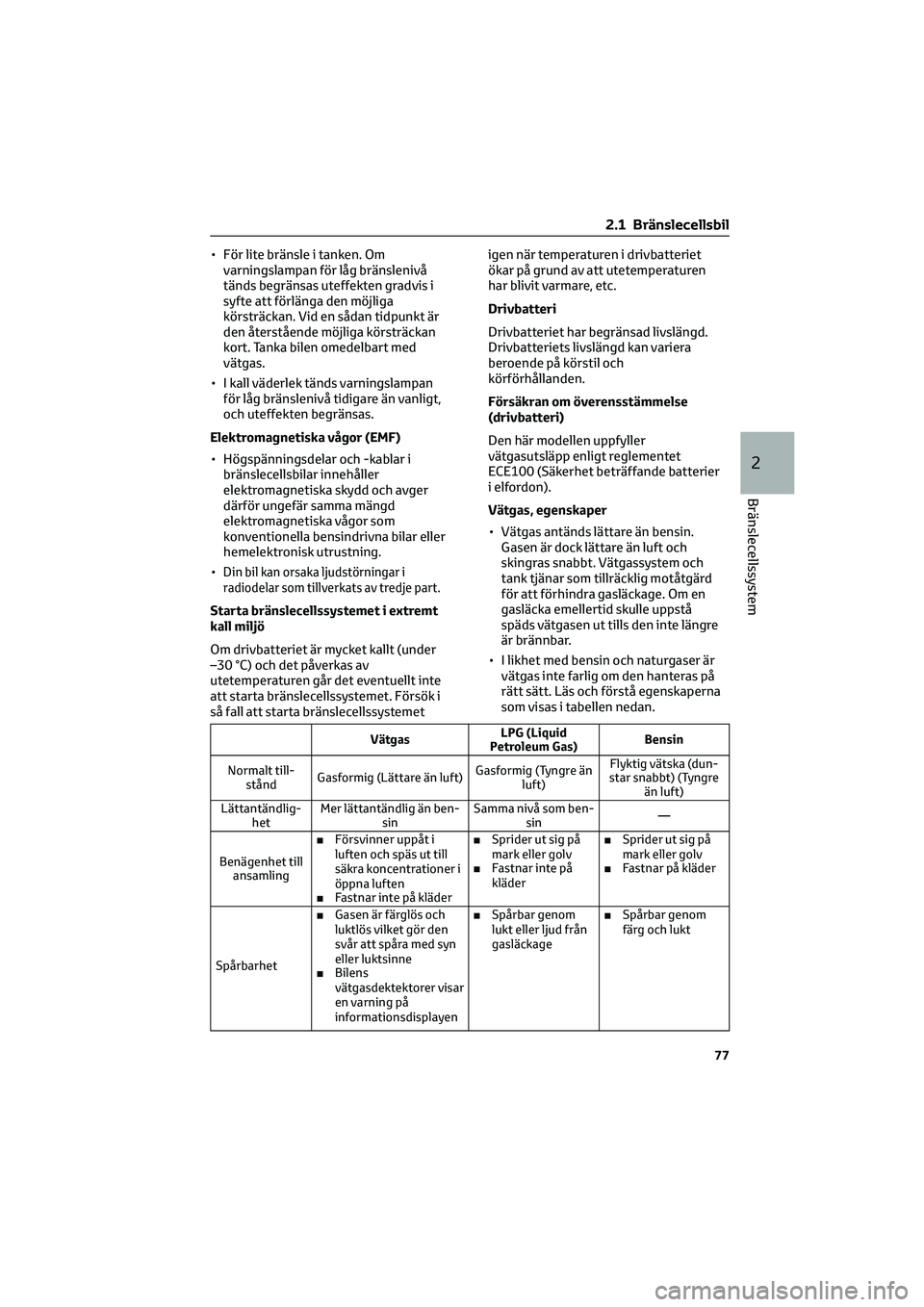

• För lite bränsle i tanken. Om
varningslampan för låg bränslenivå
tänds begränsas uteffekten gradvis i
syfte att förlänga den möjliga
körsträckan. Vid en sådan tidpunkt är
den återstående möjliga körsträckan
kort. Tanka bilen omedelbart med
vätgas.
• I kall väderlek tänds varningslampan
för låg bränslenivå tidigare än vanligt,
och uteffekten begränsas.
Elektromagnetiska vågor (EMF)
• Högspänningsdelar och -kablar i
bränslecellsbilar innehåller
elektromagnetiska skydd och avger
därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
•
Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje part.
Starta bränslecellssystemet i extremt
kall miljö
Om drivbatteriet är mycket kallt (under
–30 °C) och det påverkas av
utetemperaturen går det eventuellt inte
att starta bränslecellssystemet. Försök i
så fall att starta bränslecellssystemetigen när temperaturen i drivbatteriet
ökar på grund av att utetemperaturen
har blivit varmare, etc.
Drivbatteri
Drivbatteriet har begränsad livslängd.
Drivbatteriets livslängd kan variera
beroende på körstil och
körförhållanden.
Försäkran om överensstämmelse
(drivbatteri)
Den här modellen uppfyller
vätgasutsläpp enligt reglementet
ECE100 (Säkerhet beträffande batterier
i elfordon).
Vätgas, egenskaper
• Vätgas antänds lättare än bensin.
Gasen är dock lättare än luft och
skingras snabbt. Vätgassystem och
tank tjänar som tillräcklig motåtgärd
för att förhindra gasläckage. Om en
gasläcka emellertid skulle uppstå
späds vätgasen ut tills den inte längre
är brännbar.
• I likhet med bensin och naturgaser är
vätgas inte farlig om den hanteras på
rätt sätt. Läs och förstå egenskaperna
som visas i tabellen nedan.
VätgasLPG (Liquid
Petroleum Gas)Bensin
Normalt till-
ståndGasformig (Lättare än luft)Gasformig (Tyngre än
luft)Flyktig vätska (dun-
star snabbt) (Tyngre
än luft)
Lättantändlig-
hetMer lättantändlig än ben-
sinSamma nivå som ben-
sin—
Benägenhet till
ansamling■Försvinner uppåt i
luften och späs ut till
säkra koncentrationer i
öppna luften
■Fastnar inte på kläder■Sprider ut sig på
mark eller golv
■Fastnar inte på
kläder■Sprider ut sig på
mark eller golv
■Fastnar på kläder
Spårbarhet■Gasen är färglös och
luktlös vilket gör den
svår att spåra med syn
eller luktsinne
■Bilens
vätgasdektektorer visar
en varning på
informationsdisplayen■Spårbar genom
lukt eller ljud från
gasläckage■Spårbar genom
färg och lukt
2.1 Bränslecellsbil
77
2
Bränslecellssystem
Page 80 of 490

Grundläggande begrepp om säkerhet
beträffande vätgas
• Förhindra läckage
Fogarna i vätgasledningarna är
designade att förebygga läckage.
Fogarna kontrolleras avseende
gasläckage vid varje formell
bilbesiktning.
• Detektera för att stoppa läckage
– Bilen är utrustad med
vätgasdetektorer. Om
vätgasdetektorerna upptäcker
läckage stänger vätgastankarnas
ventiler automatiskt av flödet för
att hindra att mer vätgas läcker ut.
– Bilen är utrustad med krocksensor.
Om krocksensorn känner av en
kollision stängs vätgastankarnas
ventiler av automatiskt för att
hindra att vätgas läcker ut från
skadade komponenter.
• Skingra vätgas som läckt ut
Vätgastankar och ledningar är placerade
utanpå kupén så att gas som eventuellt
har läckt ut försvinner in i atmosfären.
• Eliminera brandkällor
Inga källor som kan ge upphov till brand
är placerade nära vätgasledningarna.
VARNING!
Vätgasrelaterade komponenter
• Du får aldrig ändra, anpassa eller ta
isär några vätgasrelaterade delar.
• Vätgastankarna, bränslecellsstacken,
vätgasslangarna och anslutande
komponenter är fyllda med vätgas.
Dessa delar får inte demonteras eller
tas isär. Detta kan orsaka
vätgasläckage som kan leda till brand
eller explosion i bilen. Det i sin tur
kan resultera i svåra eller livshotande
skador.
VARNING!(Fortsättning)
När vätgasläckage eller annan
funktionsstörning detekteras
• Om det observeras att en stor mängd
vätgas läcker ut ska du trycka
startknappen till avstängt läge,
lämna bilen och håll dig långt borta
från den. Placera ut varningstrianglar
och se till att inga eldkällor finns nära
bilen. Om möjligt, skaffa hjälp. När du
har utfört ovanstående ska du
omedelbart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du märker att gasläckage eller
annan funktionsstörning har
uppstått ska du omedelbart stanna
bilen på en säker och välventilerad
plats, lämna bilen och håll dig långt
borta från den.
• Om ett varningsmeddelande visas på
informationsdisplayen ska du
omedelbart stanna bilen på en säker
och välventilerad plats utomhus.
Avgasrör
• Vidrör inte vattnet eller ångan som
kommer ur avgasröret. Det kan
orsaka köldskador.
• Bränslecellsbilen genererar vatten
under kraftgenerering. Det
genererade vattnet som tappas av
genom avgasröret är inte lämpligt att
drickas. Drick aldrig vatten som
kommer ur avgasröret.
• En konstig lukt kan komma från
avgasröret under en tid när bilen är
helt ny eller efter en längre tid utan
att bilen har använts. Detta är ingen
funktionsstörning. Lukten är ofarlig,
men kan vara obehaglig så den ska
inte andas in.
2.1 Bränslecellsbil
78
