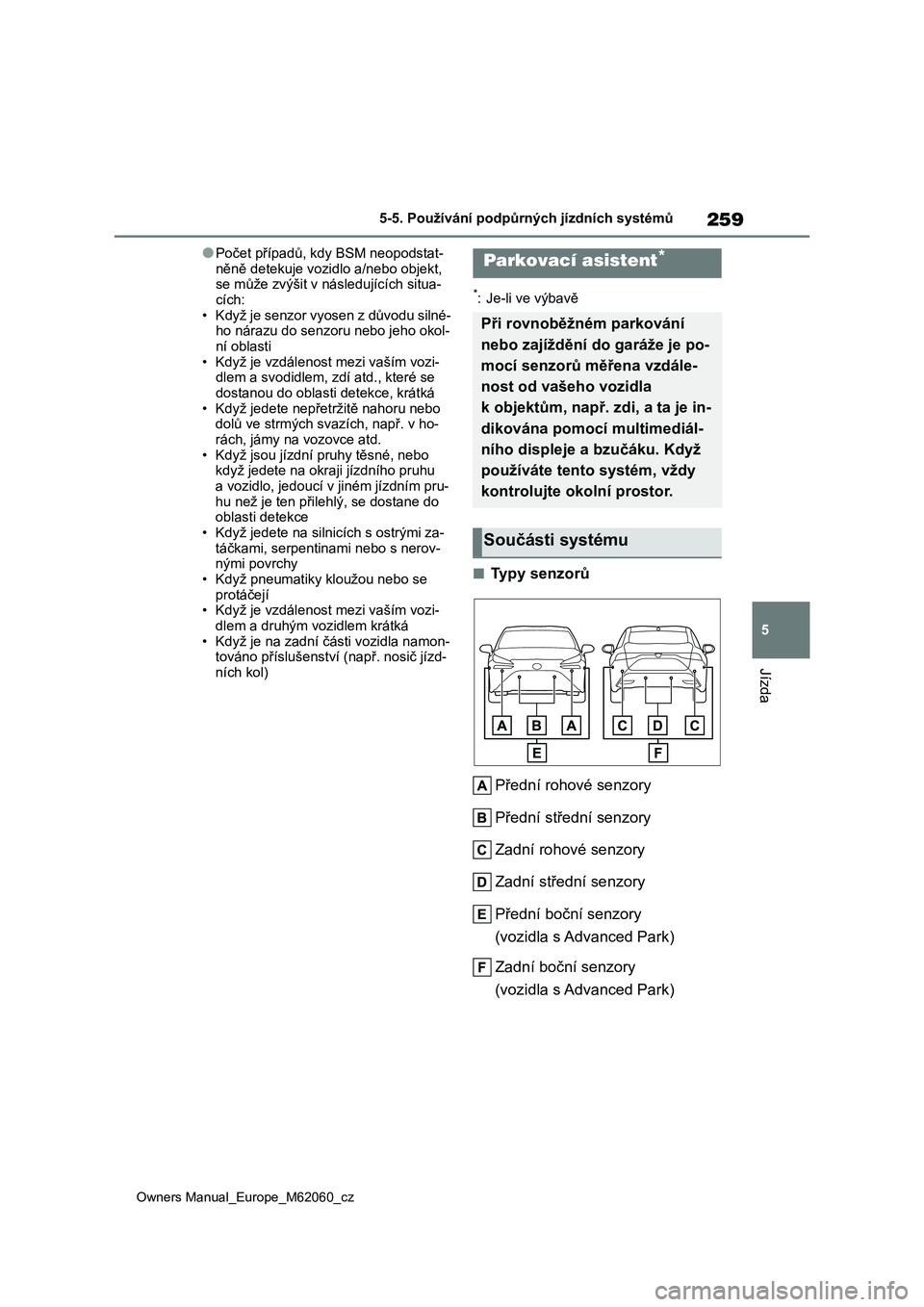

TOYOTA MIRAI 2022 Návod na použití (in Czech)

259
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(vozidla s Advanced Park)
Zadní boční senzory
(vozidla s Advanced Park)
Parkovací asistent*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdále-
nost od vašeho vozidla
k objektům, např . zdi, a ta je in-
dikována pomocí multimediál-
ního displeje a bzučáku. Když
používáte tento systém, vždy
kontrolujte okolní prostor.
Součásti systému

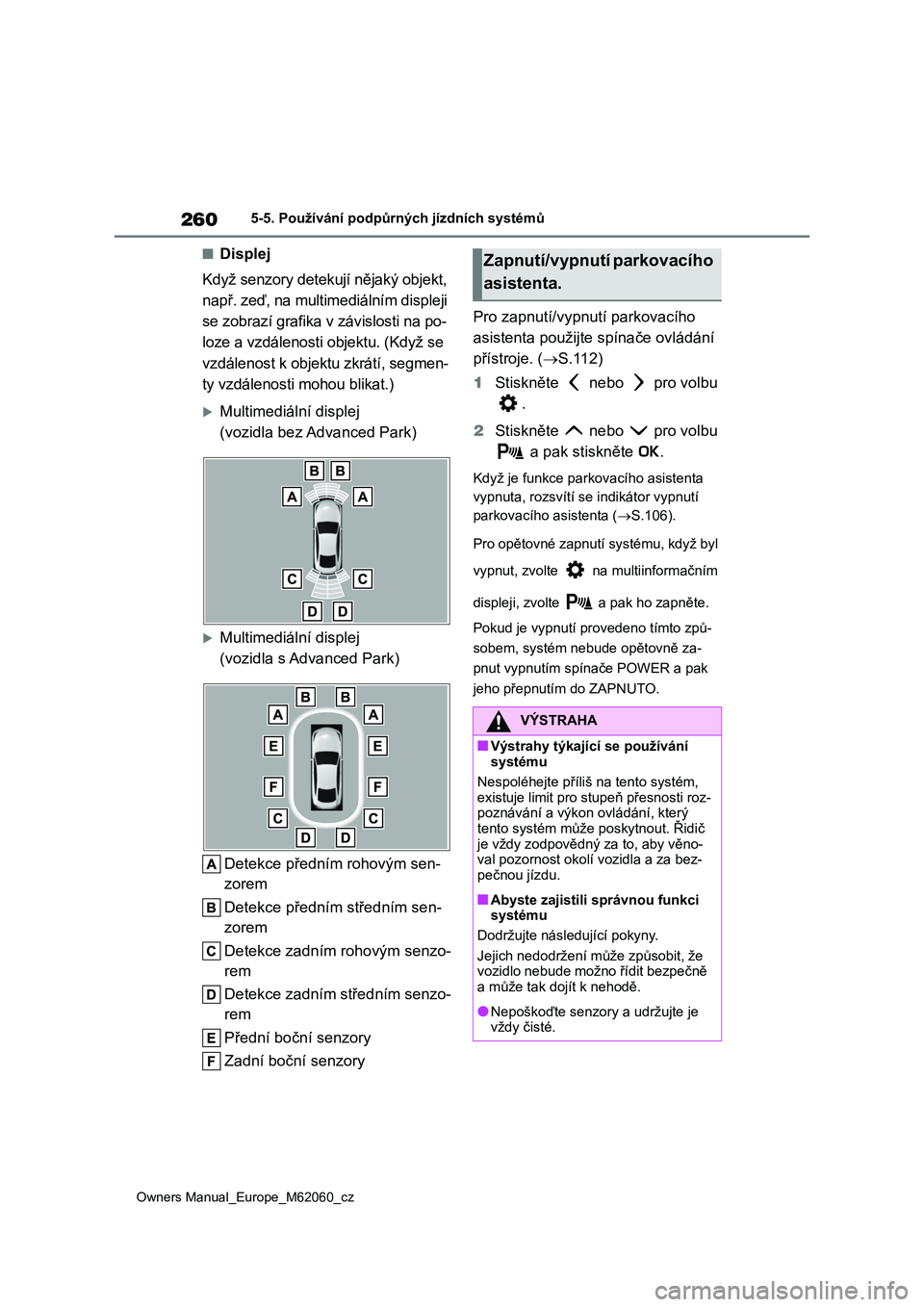

260
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Displej
Když senzory detekují nějaký objekt,
např. zeď, na multimediálním displeji
se zobrazí grafika v závislosti na po-
loze a vzdálenosti objektu. (Když se
vzdálenost k objektu zkrátí, segmen-
ty vzdálenosti mohou blikat.)
Multimediální displej
(vozidla bez Advanced Park)
Multimediální displej
(vozidla s Advanced Park)
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
Přední boční senzory
Zadní boční senzory
Pro zapnutí/vypnutí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.112)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce parko vacího asistenta
vypnuta, rozsvítí se i ndikátor vypnutí
parkovacího asistenta ( S.106).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače POWER a pak
jeho přepnutím do ZAPNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Výstrahy týkající se používání systému
Nespoléhejte příliš na tento systém,
existuje limit pro stupeň přesnosti roz- poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič
je vždy zodpovědný za to, aby věno- val pozornost okolí vozidla a za bez-
pečnou jízdu.
■Abyste zajistili správnou funkci systému
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je vždy čisté.

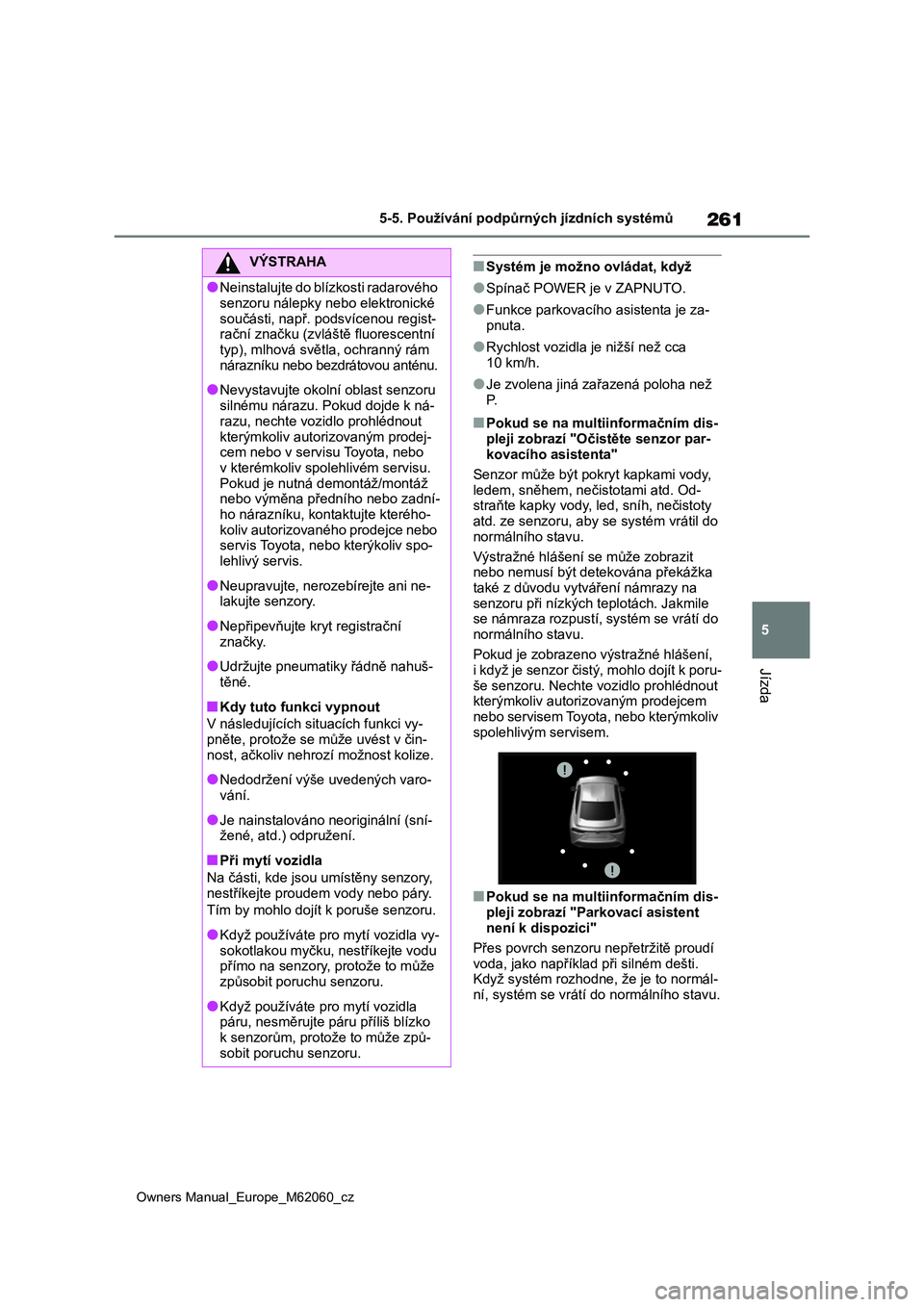

261
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte senzor par- kovacího asistenta"
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečistotami atd. Od- straňte kapky vody, led, sníh, nečistoty
atd. ze senzor u, aby se systém vrátil do
normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
Pokud je zobrazeno výstražné hlášení,
i když je senzor čistý, mohlo dojít k poru-
še senzoru. Nechte vozidlo prohlédnout kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent
není k dispozici"
Přes povrch senzoru nepřetržitě proudí
voda, jako například při silném dešti.
Když systém rozhodne , že je to normál- ní, systém se vrátí do normálního stavu.
VÝSTRAHA
●Neinstalujte do blízkosti radarového
senzoru nálepky nebo elektronické
součásti, např. podsvícenou regist- rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám
nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru
silnému nárazu. Pokud dojde k ná-
razu, nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej- cem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Pokud je nutná d emontáž/montáž nebo výměna předního nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani ne- lakujte senzory.
●Nepřipevňujte kryt registrační
značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se mů že uvést v čin- nost, ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy- sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ- sobit poruchu senzoru.

262
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů

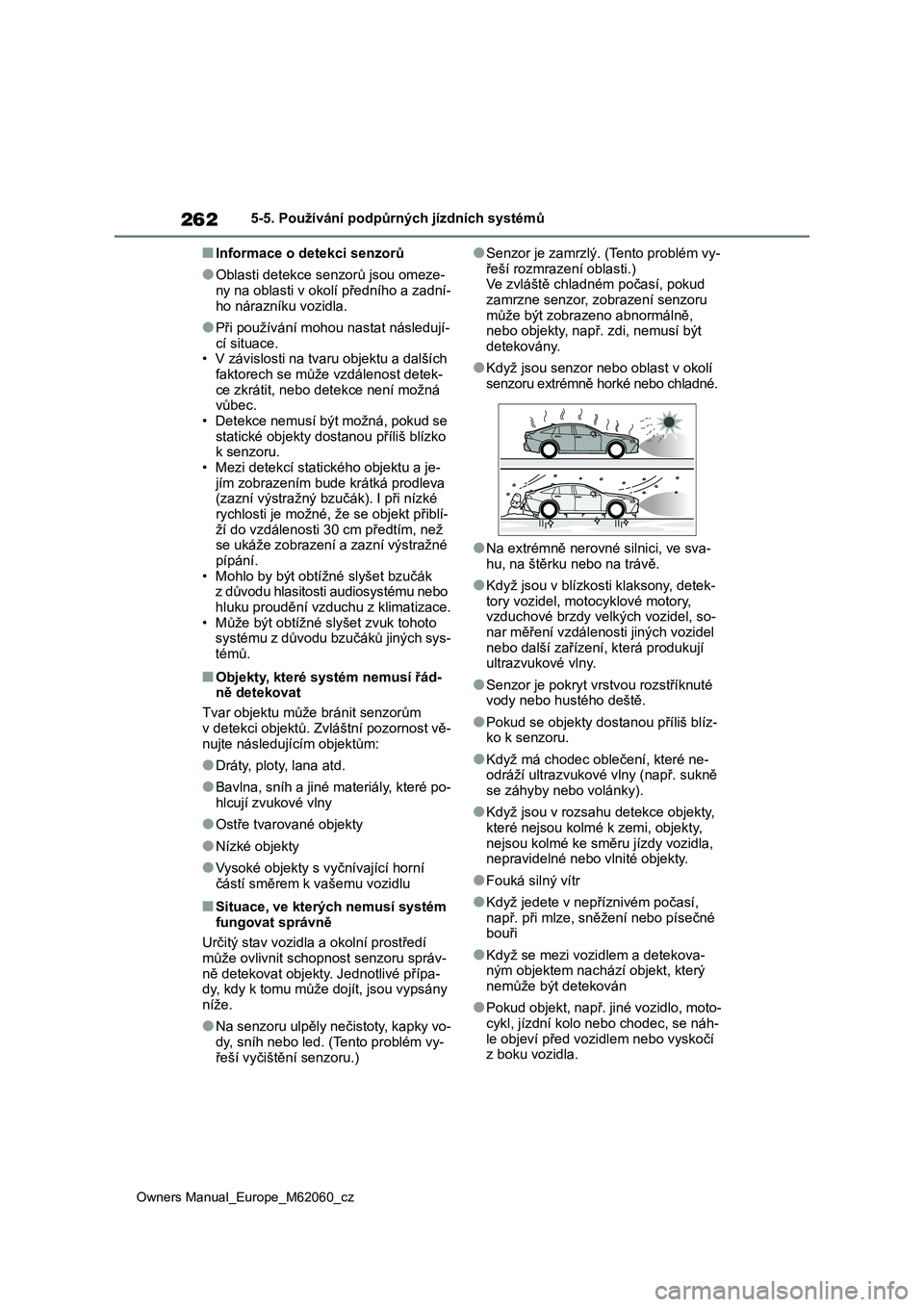

■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
●Při používání mohou nastat následují-
cí situace. • V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná vůbec.
• Detekce nemusí být možná, pokud se
statické objekty dos tanou příliš blízko k senzoru.
• Mezi detekcí statického objektu a je-
jím zobrazením bude krátká prodleva (zazní výstražný bzučák). I při nízké
rychlosti je možné, že se objekt přiblí-
ží do vzdálenosti 30 cm předtím, než se ukáže zobrazení a zazní výstražné
pípání.
• Mohlo by být obtí žné slyšet bzučák z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
• Může být obtížné s lyšet zvuk tohoto systému z důvodu bzučáků jiných sys-
témů.
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty . Jednotlivé přípa- dy, kdy k tomu může do jít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky vo-
dy, sníh nebo led. (Tento problém vy-
řeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.) Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být
detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy vel kých vozidel, so- nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují
ultrazvukové vlny.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Když má chodec oblečení, které ne-
odráží ultrazvukové v lny (např. sukně se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty, které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který
nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní kolo nebo chodec, se náh- le objeví před vozidlem nebo vyskočí
z boku vozidla.

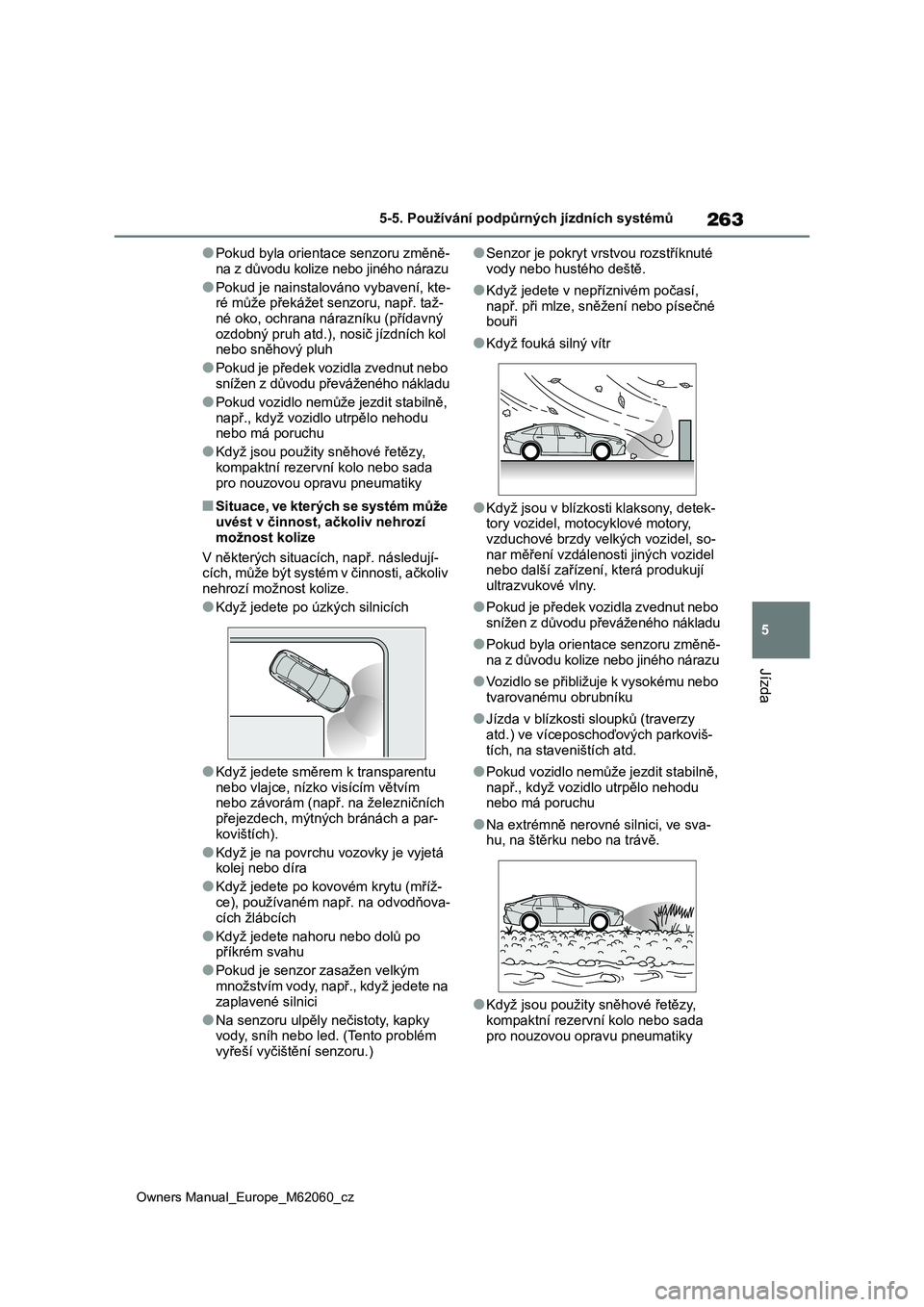

263
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
●Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
●Pokud je nainstalováno vybavení, kte- ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), nosič jízdních kol nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo
snížen z důvodu př eváženého nákladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu nebo má poruchu
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může uvést v činnost, ačkoliv nehrozí
možnost kolize
V některých situacích, např. následují- cích, může být systé m v činnosti, ačkoliv
nehrozí možnost kolize.
●Když jedete po úzkých silnicích
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím
nebo závorám (např. na železničních přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá
kolej nebo díra
●Když jedete po ko vovém krytu (mříž- ce), používaném např. na odvodňova-
cích žlábcích
●Když jedete nahoru nebo dolů po
příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky
vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
●Když fouká silný vítr
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposch oďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky

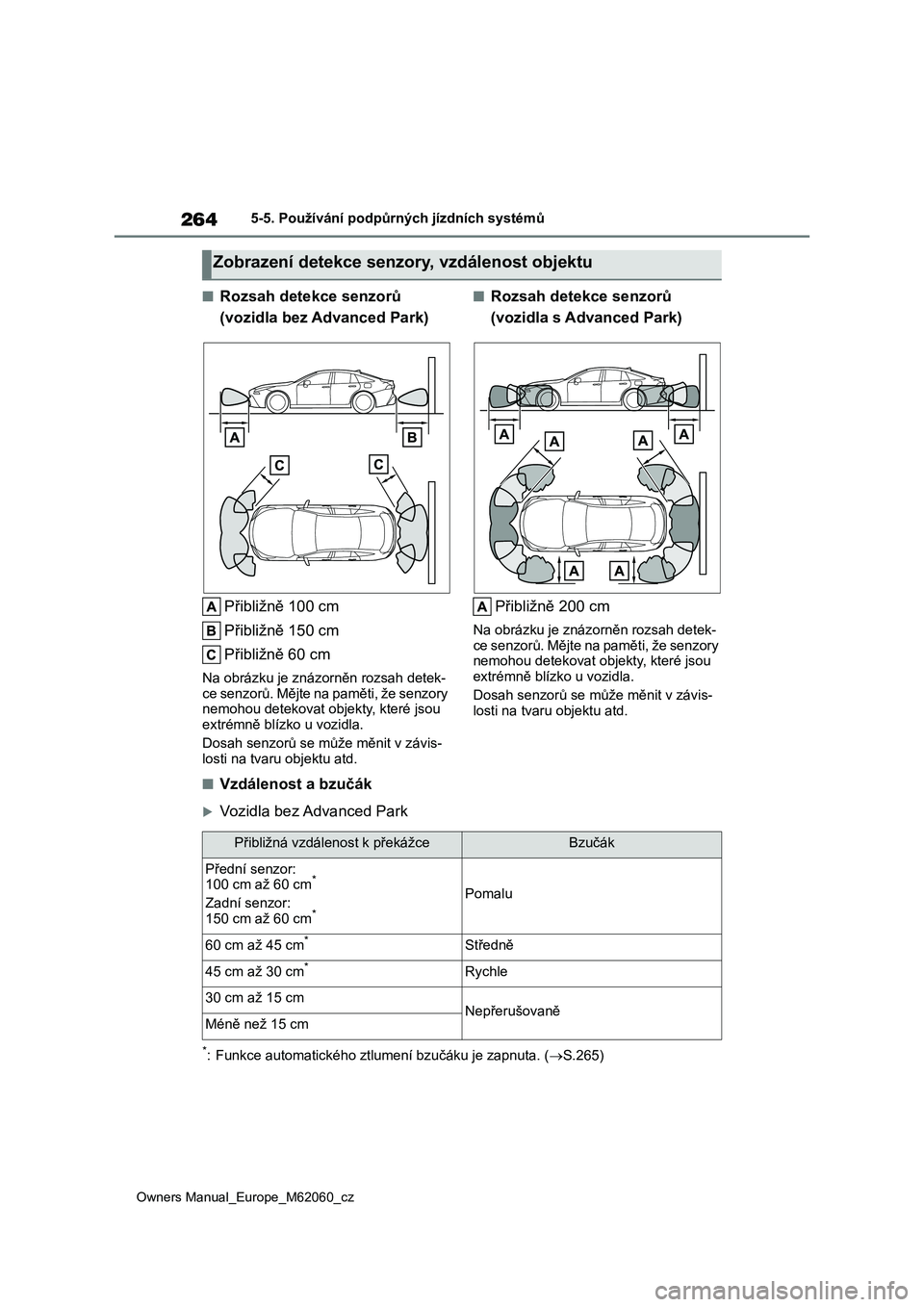

264
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Rozsah detekce senzorů
(vozidla bez Advanced Park)
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znázorněn rozsah detek- ce senzorů. Mějte na paměti, že senzory
nemohou detekovat objekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se může měnit v závis- losti na tvaru objektu atd.
■Rozsah detekce senzorů
(vozidla s Advanced Park)
Přibližně 200 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
■Vzdálenost a bzučák
Vozidla bez Advanced Park
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.265)
Zobrazení detekce senzory, vzdálenost objektu
Přibližná vzdálenost k překážceBzučák
Přední senzor: 100 cm až 60 cm*
Zadní senzor:
150 cm až 60 cm*
Pomalu
60 cm až 45 cm*Středně
45 cm až 30 cm*Rychle
30 cm až 15 cmNepřerušovaněMéně než 15 cm

265
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda

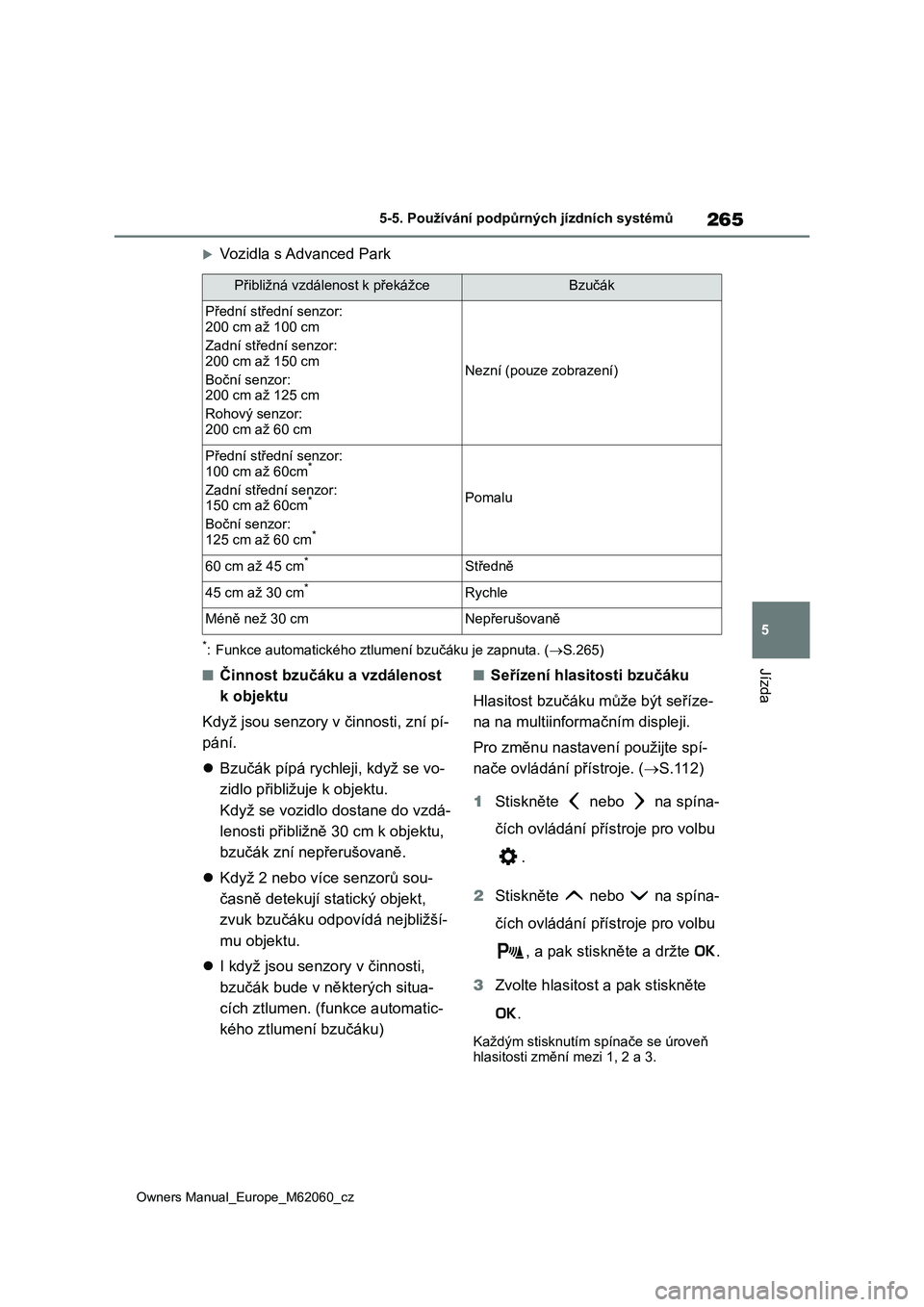

Vozidla s Advanced Park
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.265)
■Činnost bzučáku a vzdálenost
k objektu
Když jsou senzory v činnosti, zní pí-
pání.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu.
Když se vozidlo dostane do vzdá-
lenosti přibližně 3 0 cm k objektu,
bzučák zní nepřerušovaně.
 Když 2 nebo více senzorů sou-
časně detekují statický objekt,
zvuk bzučáku odp ovídá nejbližší-
mu objektu.
 I když jsou senzory v činnosti,
bzučák bude v některých situa-
cích ztlumen. (funkce automatic-
kého ztlumení bzučáku)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinforma čním displeji.
Pro změnu nastavení použijte spí-
nače ovládání přístroje. ( S.112)
1 Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
.
2 Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
, a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
Přibližná vzdálenost k překážceBzučák
Přední střední senzor:
200 cm až 100 cm
Zadní střední senzor: 200 cm až 150 cm
Boční senzor:
200 cm až 125 cm
Rohový senzor:
200 cm až 60 cm
Nezní (pouze zobrazení)
Přední střední senzor:
100 cm až 60cm*
Zadní střední senzor: 150 cm až 60cm*
Boční senzor:
125 cm až 60 cm*
Pomalu
60 cm až 45 cm*Středně
45 cm až 30 cm*Rychle
Méně než 30 cmNepřerušovaně

266
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů

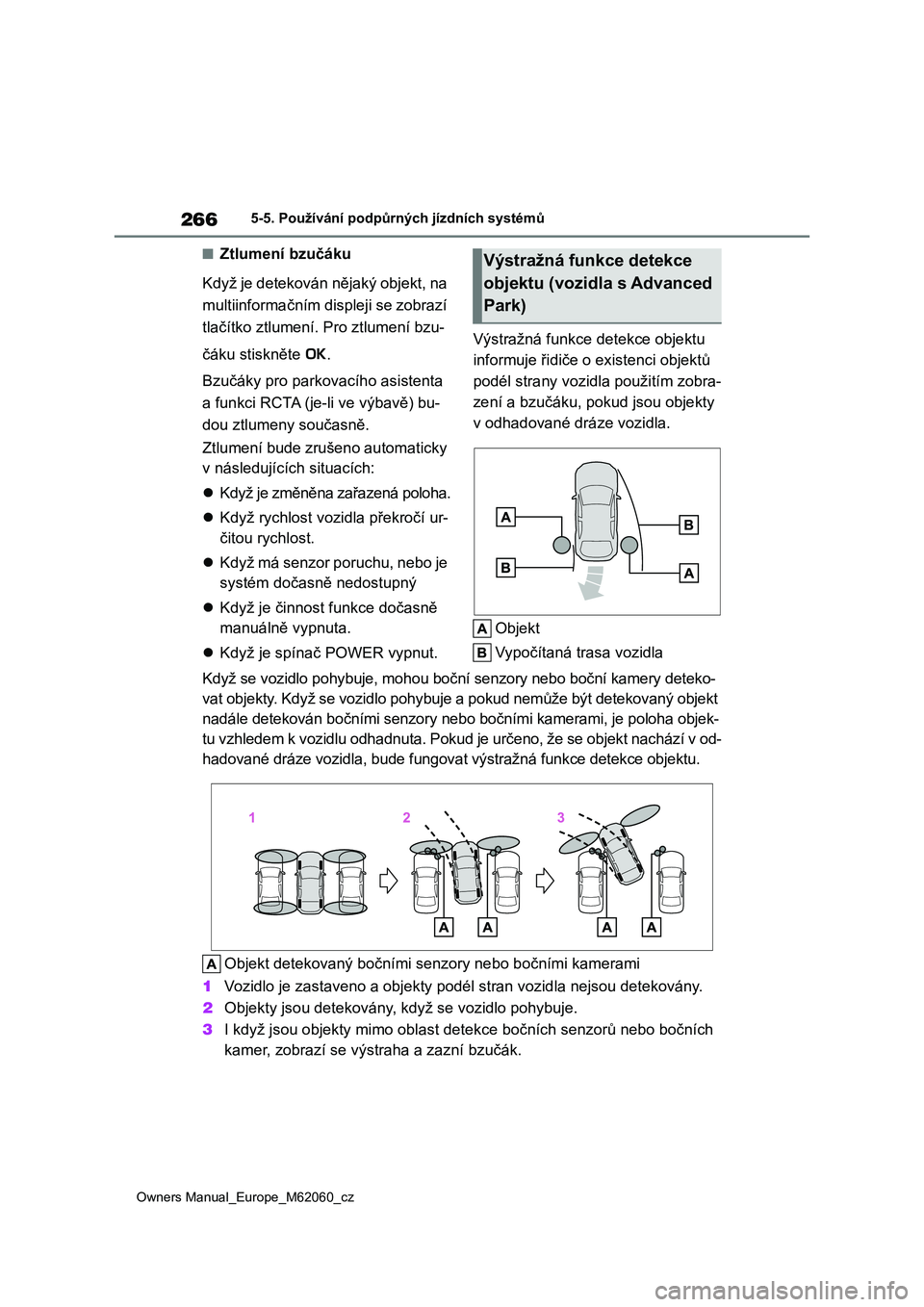

■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parko vacího asistenta
a funkci RCTA (je-li ve výbavě) bu-
dou ztlumeny současně.
Ztlumení bude zrušeno automaticky
v následujících situacích:
 Když je změněna zařazená poloha.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když má senzor poruchu, nebo je
systém dočasně nedostupný
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je spínač POWER vypnut.
Výstražná funkce detekce objektu
informuje řidiče o existenci objektů
podél strany vozidla použitím zobra-
zení a bzučáku, pokud jsou objekty
v odhadované dráze vozidla.
Objekt
Vypočítaná trasa vozidla
Když se vozidlo pohybuje, mohou boční senzory nebo boční kamery deteko-
vat objekty. Když se vozidlo pohybuje a pokud nemůže být deteko vaný objekt
nadále detekován bočními senzory nebo bočními kamerami, je poloha objek-
tu vzhledem k vozidlu odhadnuta. Pokud je určeno, že se objekt nachází v od-
hadované dráze vozidla, bude fungovat výstražná funkce detekce objektu.
Objekt detekovaný bočními s enzory nebo bočními kamerami
1 Vozidlo je zastaveno a objekty podél stran vozidla nejsou detekovány.
2 Objekty jsou detekovány, když se vozidlo pohybuje.
3 I když jsou objekty mimo oblast detekce bočních senzorů nebo bočních
kamer, zobrazí se výstraha a zazní bzučák.
Výstražná funkce detekce
objektu (vozidla s Advanced
Park)

267
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda

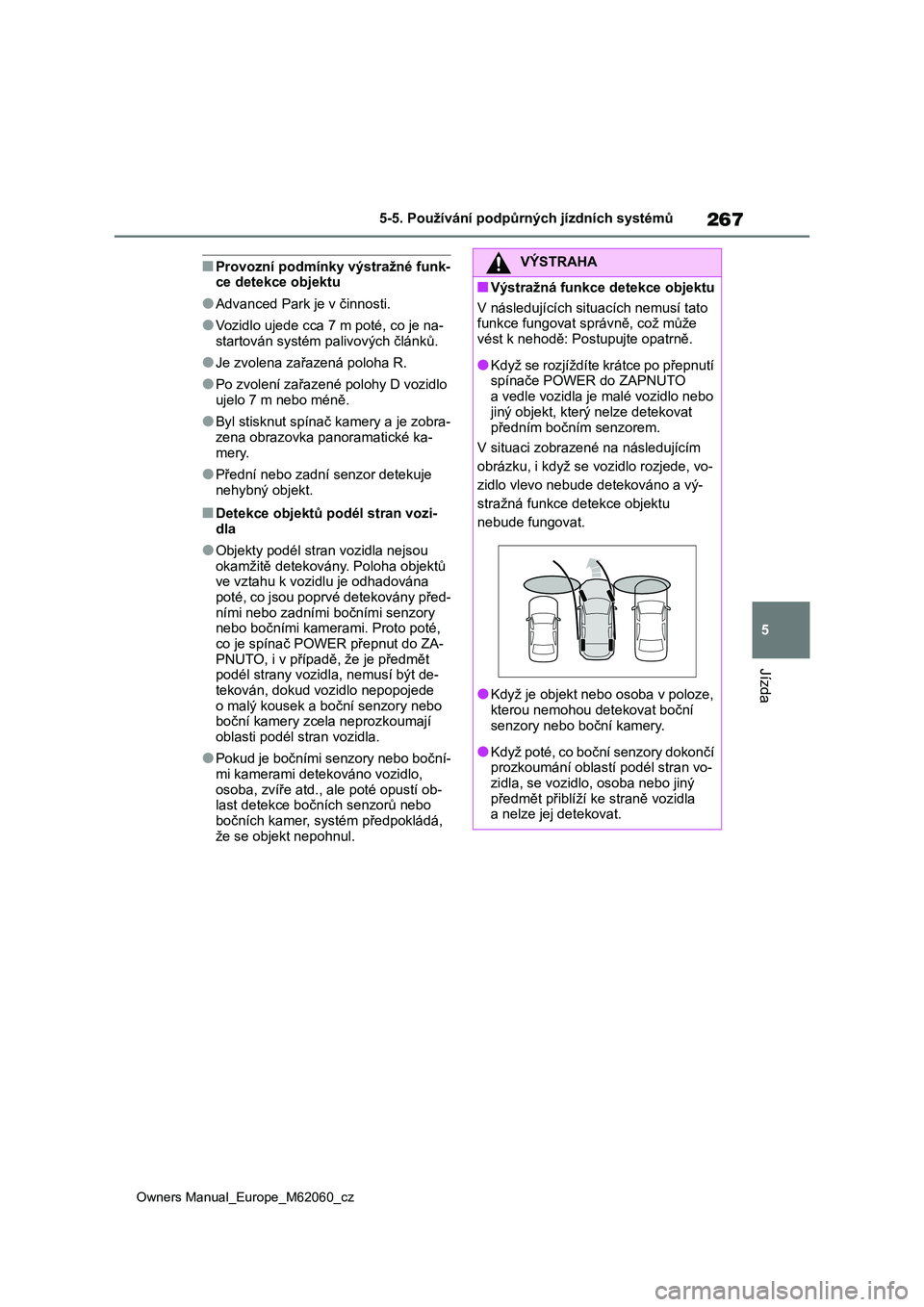

■Provozní podmínky výstražné funk- ce detekce objektu
●Advanced Park je v činnosti.
●Vozidlo ujede cca 7 m poté, co je na-
startován systém palivových článků.
●Je zvolena zařa zená poloha R.
●Po zvolení zařazené polohy D vozidlo
ujelo 7 m nebo méně.
●Byl stisknut spínač kamery a je zobra-
zena obrazovka panoramatické ka-
mery.
●Přední nebo zadní senzor detekuje
nehybný objekt.
■Detekce objektů podél stran vozi- dla
●Objekty podél stran vozidla nejsou okamžitě detekovány. Poloha objektů
ve vztahu k vozidlu je odhadována
poté, co jsou poprvé detekovány před- ními nebo zadními bočními senzory
nebo bočními kamerami. Proto poté,
co je spínač POWER přepnut do ZA- PNUTO, i v případě, že je předmět
podél strany vozidla, nemusí být de-
tekován, dokud vozidlo nepopojede o malý kousek a boční senzory nebo
boční kamery zce la neprozkoumají
oblasti podél stran vozidla.
●Pokud je bočními senzory nebo boční-
mi kamerami detekováno vozidlo,
osoba, zvíře atd., ale poté opustí ob- last detekce bočních senzorů nebo
bočních kamer, systém předpokládá,
že se objekt nepohnul.
VÝSTRAHA
■Výstražná funkce detekce objektu
V následujících sit uacích nemusí tato
funkce fungovat správně, což může vést k nehodě: Postupujte opatrně.
●Když se rozjíždíte krátce po přepnutí spínače POWER do ZAPNUTO
a vedle vozidla je malé vozidlo nebo
jiný objekt, který nelze detekovat
předním bočním senzorem.
V situaci zobrazené na následujícím
obrázku, i když se vo zidlo rozjede, vo-
zidlo vlevo nebude detekováno a vý-
stražná funkce d etekce objektu
nebude fungovat.
●Když je objekt nebo osoba v poloze,
kterou nemohou detekovat boční senzory nebo boční kamery.
●Když poté, co boční senzory dokončí prozkoumání oblastí podél stran vo-
zidla, se vozidlo, osoba nebo jiný
předmět přiblíží ke straně vozidla a nelze jej detekovat.

268
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů

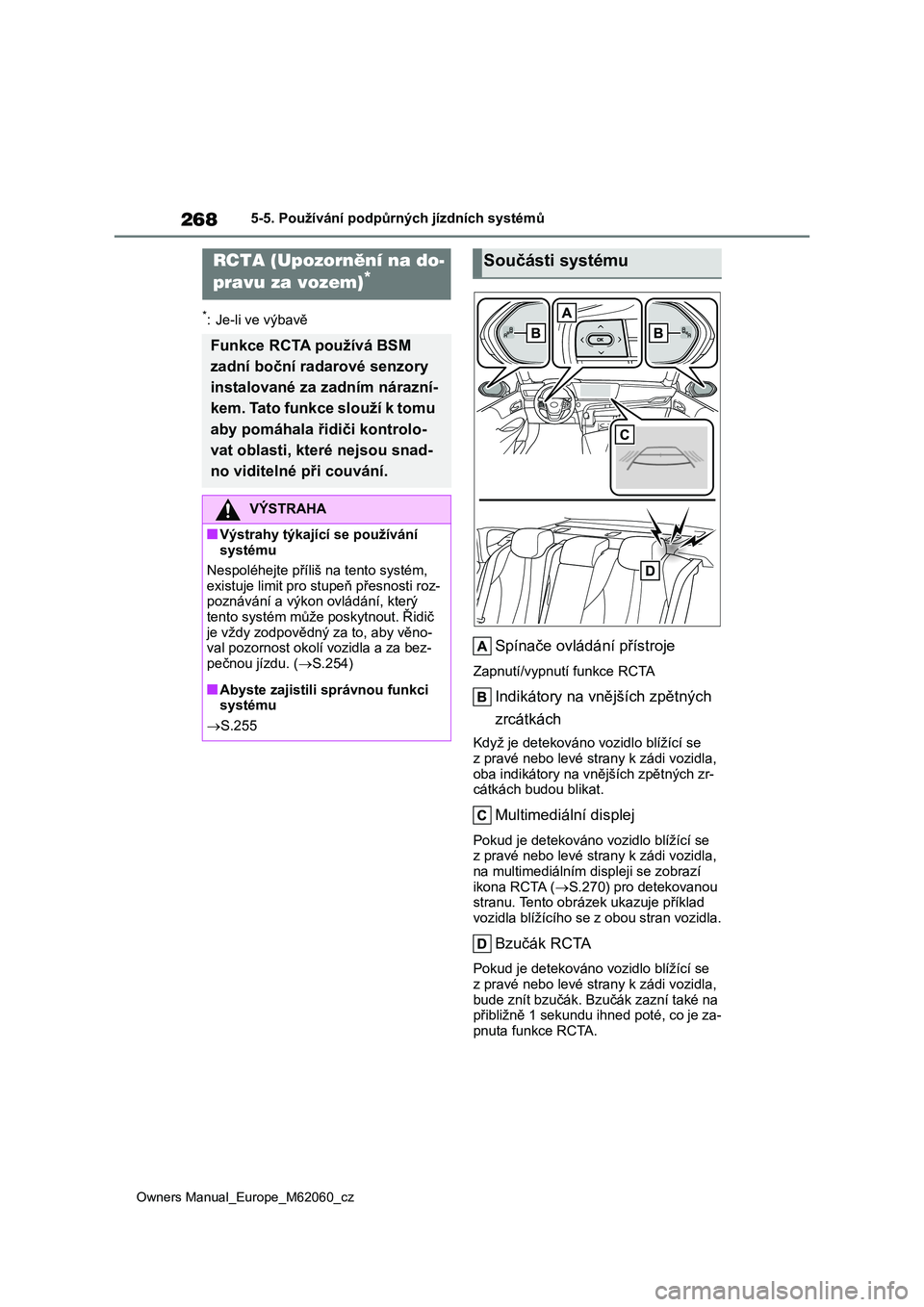

*: Je-li ve výbavě
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Indikátory na vnějších zpětných
zrcátkách
Když je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vn ějších zpětných zr- cátkách budou blikat.
Multimediální displej
Pokud je detekováno vozidlo blížící se z pravé nebo levé str any k zádi vozidla,
na multimediálním di spleji se zobrazí
ikona RCTA ( S.270) pro detekovanou stranu. Tento obráze k ukazuje příklad
vozidla blížícího se z obou stran vozidla.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se z pravé nebo levé str any k zádi vozidla,
bude znít bzučák. Bzučák zazní také na
přibližně 1 sekundu ihned poté, co je za- pnuta funkce RCTA.
RCTA (Upozornění na do-
pravu za vozem)*
Funkce RCTA používá BSM
zadní boční radarové senzory
instalované za zadním nárazní-
kem. Tato funkce slouží k tomu
aby pomáhala ři diči kontrolo-
vat oblasti, které nejsou snad-
no viditelné při couvání.
VÝSTRAHA
■Výstrahy týkající se používání systému
Nespoléhejte příliš na tento systém,
existuje limit pro stupeň přesnosti roz- poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič
je vždy zodpovědný za to, aby věno- val pozornost okolí vozidla a za bez-
pečnou jízdu. ( S.254)
■Abyste zajistili správnou funkci
systému
 S.255
Součásti systému
