TOYOTA MIRAI 2022 Návod na použití (in Czech)

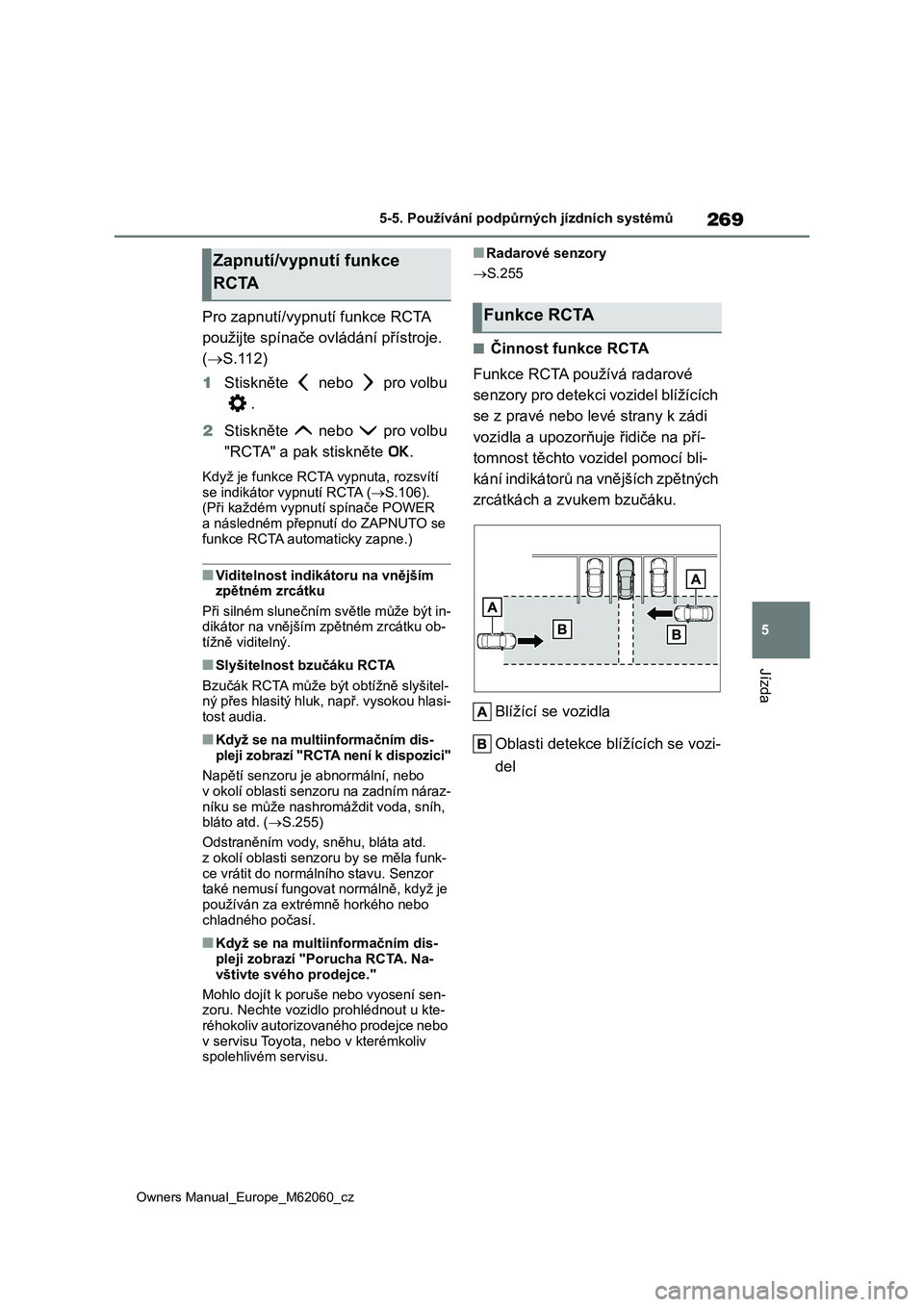

269
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
Pro zapnutí/vypnutí funkce RCTA
použijte spínače ovládání přístroje.
( S.112)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte .
Když je funkce RCT A vypnuta, rozsvítí
se indikátor vy pnutí RCTA (S.106). (Při každém vypnutí spínače POWER
a následném přepnut í do ZAPNUTO se
funkce RCTA automaticky zapne.)
■Viditelnost indikátoru na vnějším
zpětném zrcátku
Při silném slunečním světle může být in- dikátor na vnějším zpětném zrcátku ob-
tížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může bý t obtížně slyšitel- ný přes hlasitý hluk, např. vysokou hlasi-
tost audia.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispozici"
Napětí senzoru je abnormální, nebo v okolí oblasti senzoru na zadním náraz-
níku se může nashromáždit voda, sníh,
bláto atd. ( S.255)
Odstraněním vody, sněhu, bláta atd.
z okolí oblasti senz oru by se měla funk-
ce vrátit do normálního stavu. Senzor také nemusí fungovat normálně, když je
používán za extré mně horkého nebo
chladného počasí.
■Když se na multiinformačním dis- pleji zobrazí "Porucha RCTA. Na-
vštivte svého prodejce."
Mohlo dojít k poruš e nebo vyosení sen- zoru. Nechte vozidlo prohlédnout u kte-
réhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
■Radarové senzory
 S.255
■Činnost funkce RCTA
Funkce RCTA používá radarové
senzory pro detekci vozidel blížících
se z pravé nebo levé strany k zádi
vozidla a upozorňuje řidiče na pří-
tomnost těchto v ozidel pomocí bli-
kání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blížících se vozi-
del
Zapnutí/vypnutí funkce
RCTA
Funkce RCTA

270
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na multimediálním displeji
se zobrazí následující.
Tento obrázek ukaz uje příklad vozi-
dla blížícího se z obou stran vozidla.
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být dete-
kována vozidla, js ou popsána níže.
Bzučák může upozornit na rychlejší
vozidla blížící se z větší dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou splněny všechny z následujících podmí-
nek:
●Spínač POWER je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Zařazená poloha je v R.
●Rychlost vozidla je nižší než přibližně
15 km/h.
●Rychlost blížícího s e vozidla je mezi přibližně 8 km/h a 56 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji.
Pro změnu nastaven í použijte spínače
ovládání přístroje. ( S.112)
1 Stiskněte nebo na spínačích
ovládání přístroje pro volbu .
2 Stiskněte nebo na spínačích
ovládání přístroje, abyste zvolili
"RCTA", a pak sti skněte a držte .
3 Stiskněte pro volbu hlasitosti.
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Dočasné ztlumení bzučáku
Když jsou detekována nějaká vozidla
nebo objekt, na mult iinformačním dis-
pleji se zobrazí tlačítko ztlumení. Pro
ztlumení bzučáku stiskněte .
Bzučáky pro funkci RCTA a parkovacího
asistenta budou ztlumeny současně.
Ztlumení bude zru šeno automaticky v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když má senzor poruchu, nebo je sys-
tém dočasně nedostupný
●Když je činnost f unkce dočasně ma-
nuálně vypnuta.
●Když je spínač POWER vypnut.
Blížící se vozidloRychlost

Přibližná
vzdálenost
výstrahy
Rychle56 km/h40 m
Pomalu8 km/h5,5 m

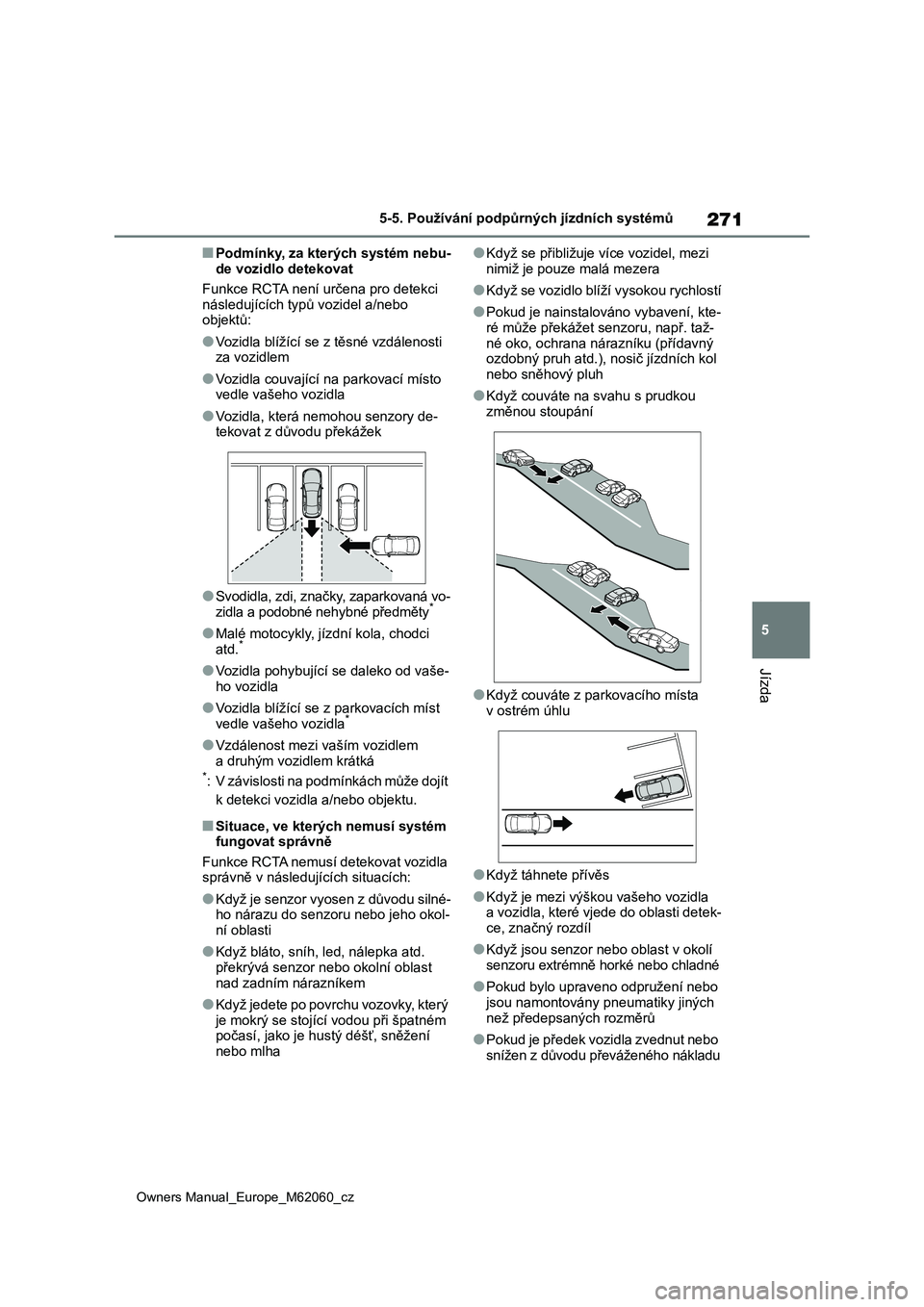

271
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci
následujících typů vozidel a/nebo
objektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem
a druhým vozidlem krátká*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Situace, ve kterých nemusí systém fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následujících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol- ní oblasti
●Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast nad zadním nárazníkem
●Když jedete po povrchu vozovky, který je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
●Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
●Když se vozidlo blíží vysokou rychlostí
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když couváte na svahu s prudkou
změnou stoupání
●Když couváte z parkovacího místa
v ostrém úhlu
●Když táhnete přívěs
●Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu

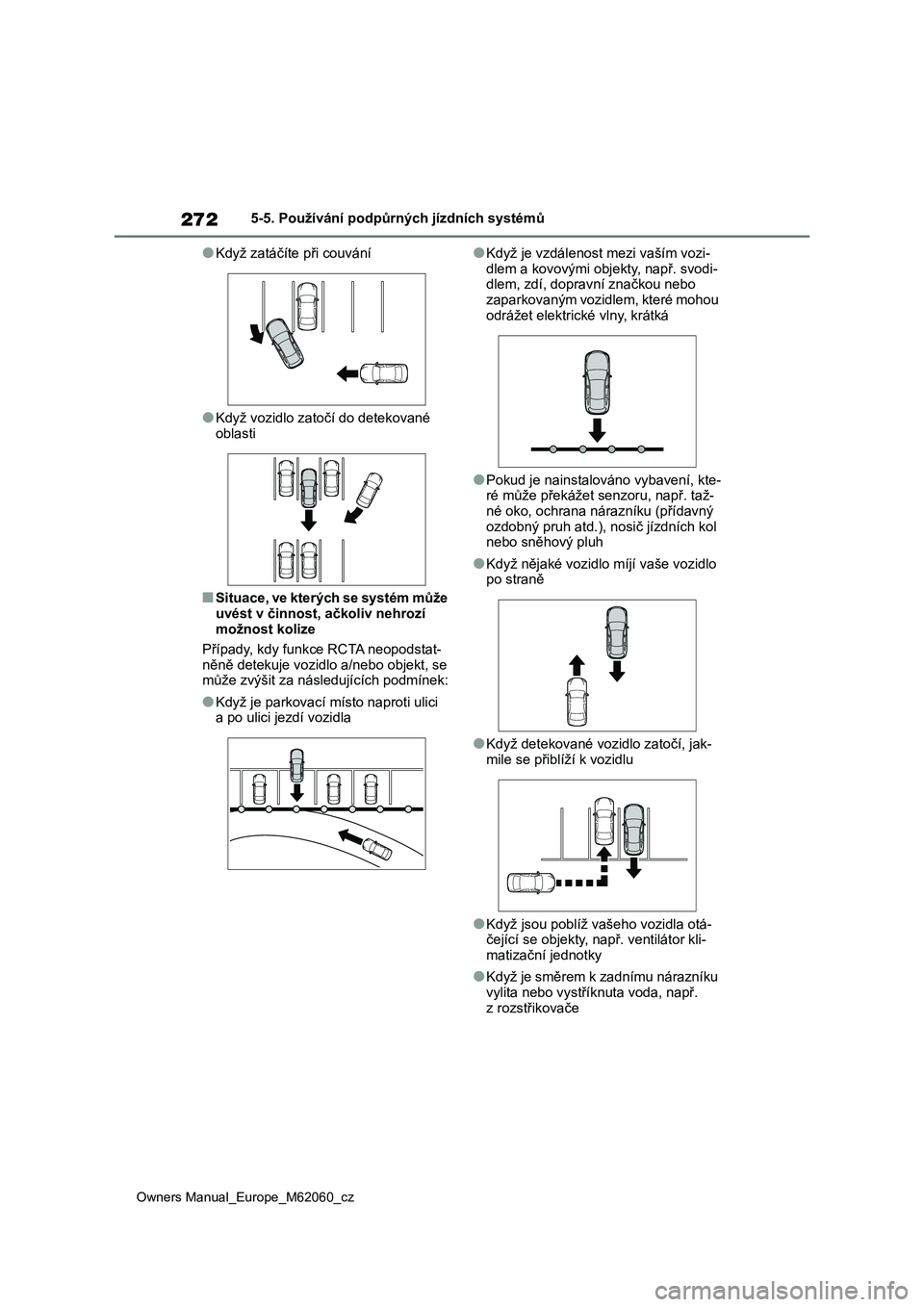

272
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
●Když zatáčíte při couvání
●Když vozidlo zatočí do detekované
oblasti
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí
možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se
může zvýšit za násle dujících podmínek:
●Když je parkovací místo naproti ulici
a po ulici jezdí vozidla
●Když je vzdálenost mezi vaším vozi-
dlem a kovovými objekty, např. svodi- dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou
odrážet elektrické vlny, krátká
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž- né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když nějaké vozidlo m íjí vaše vozidlo
po straně
●Když detekova né vozidlo zatočí, jak-
mile se přiblíží k vozidlu
●Když jsou poblíž vašeho vozidla otá-
čející se objekty, např. ventilátor kli- matizační jednotky
●Když je směrem k zadnímu nárazníku
vylita nebo vystříkn uta voda, např. z rozstřikovače

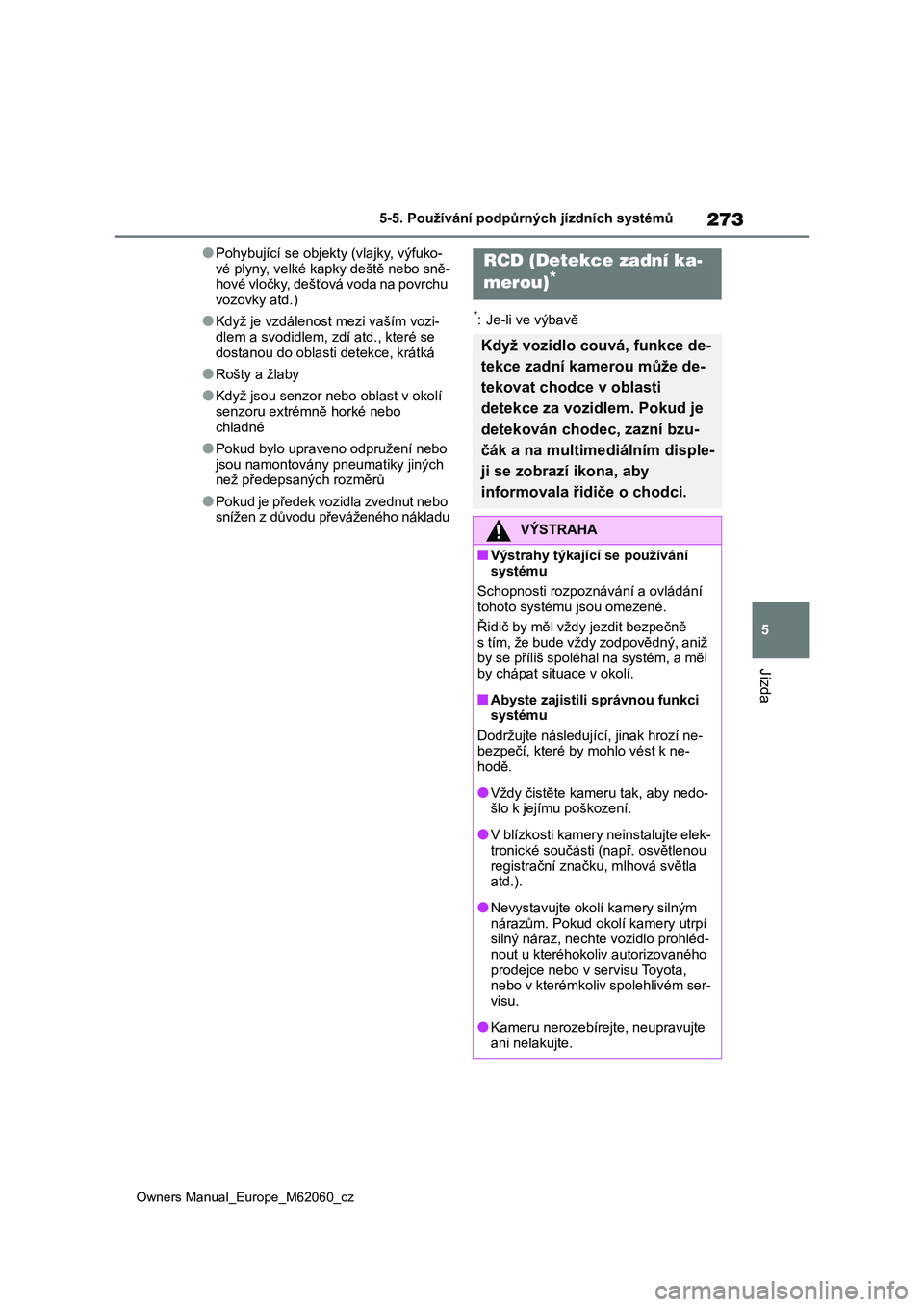

273
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
●Pohybující se objekty (vlajky, výfuko-
vé plyny, velké ka pky deště nebo sně- hové vločky, dešťová voda na povrchu
vozovky atd.)
●Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
●Rošty a žlaby
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo
chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány p neumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
*: Je-li ve výbavě
RCD (Detekce zadní ka-
merou)*
Když vozidlo cou vá, funkce de-
tekce zadní kamerou může de-
tekovat chodce v oblasti
detekce za vozidlem. Pokud je
detekován chodec, zazní bzu-
čák a na multimediálním disple-
ji se zobrazí ikona, aby
informovala řidiče o chodci.
VÝSTRAHA
■Výstrahy týkající se používání systému
Schopnosti rozpoz návání a ovládání
tohoto systému jsou omezené.
Řidič by měl vždy jezdit bezpečně
s tím, že bude vždy zodpovědný, aniž
by se příliš spoléhal na systém, a měl by chápat situace v okolí.
■Abyste zajistili správnou funkci systému
Dodržujte následující, jinak hrozí ne-
bezpečí, které by mohlo vést k ne- hodě.
●Vždy čistěte kamer u tak, aby nedo- šlo k jejímu poškození.
●V blízkosti kamery neinstalujte elek-tronické součásti (n apř. osvětlenou
registrační zna čku, mlhová světla
atd.).
●Nevystavujte okolí kamery silným
nárazům. Pokud okolí kamery utrpí silný náraz, nechte vozidlo prohléd-
nout u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém ser-
visu.
●Kameru nerozebírejte, neupravujte
ani nelakujte.

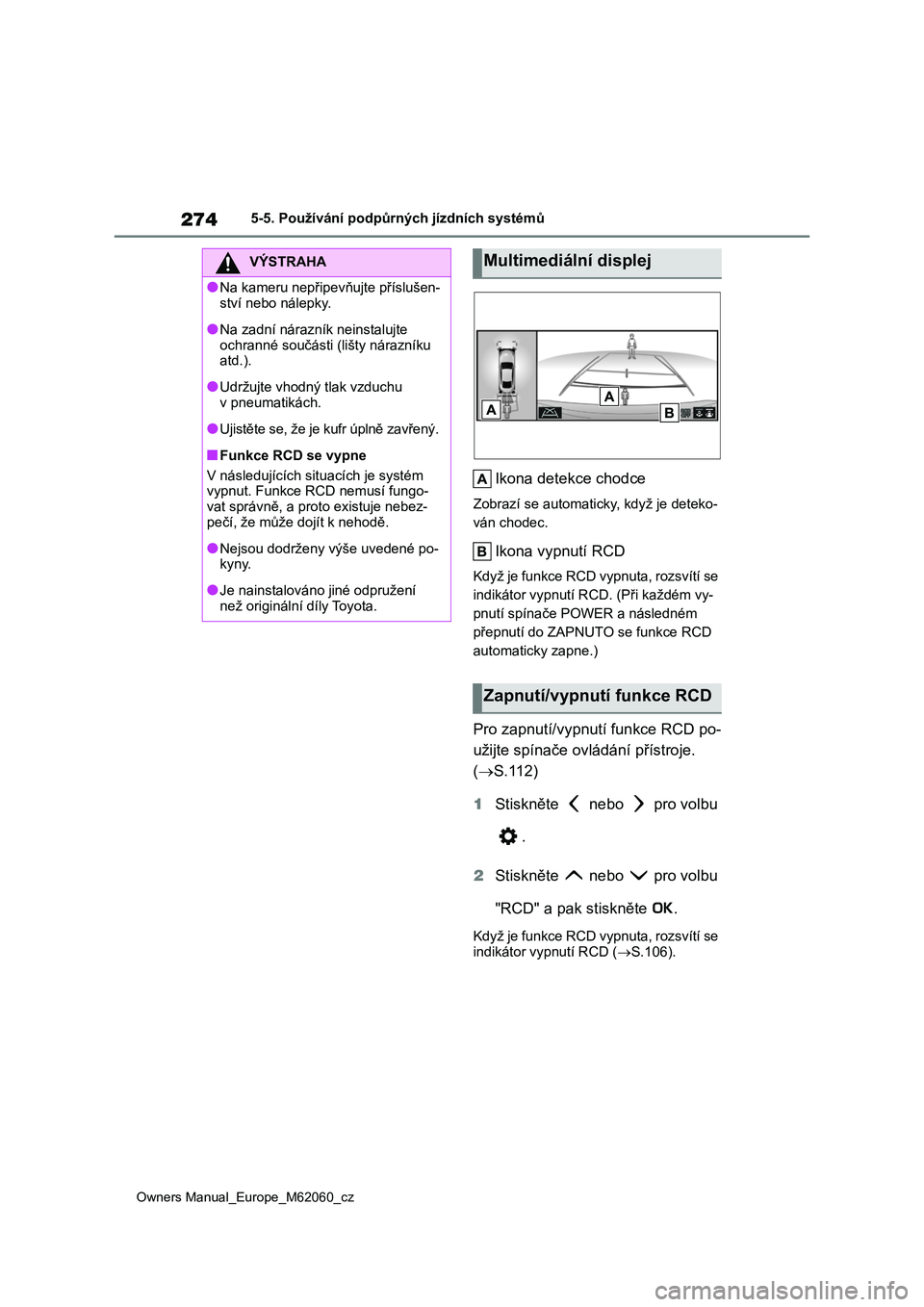

274
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Ikona detekce chodce
Zobrazí se automaticky, když je deteko-
ván chodec.
Ikona vypnutí RCD
Když je funkce RCD vypnuta, rozsvítí se
indikátor vypnutí R CD. (Při každém vy-
pnutí spínače PO WER a následném
přepnutí do ZAPNUTO se funkce RCD
automaticky zapne.)
Pro zapnutí/vypnutí funkce RCD po-
užijte spínače ovládání přístroje.
( S.112)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCD" a pak stiskněte .
Když je funkce RCD vypnuta, rozsvítí se
indikátor vypnutí RCD ( S.106).
VÝSTRAHA
●Na kameru nepřipevňujte příslušen-
ství nebo nálepky.
●Na zadní nárazník neinstalujte
ochranné součásti (lišty nárazníku
atd.).
●Udržujte vhodný tlak vzduchu
v pneumatikách.
●Ujistěte se, že je kufr úplně zavřený.
■Funkce RCD se vypne
V následujících situacích je systém
vypnut. Funkce RCD nemusí fungo-
vat správně, a proto existuje nebez- pečí, že může dojít k nehodě.
●Nejsou dodrženy výše uvedené po- kyny.
●Je nainstalováno jiné odpružení než originální díly Toyota.
Multimediální displej
Zapnutí/vypnutí funkce RCD

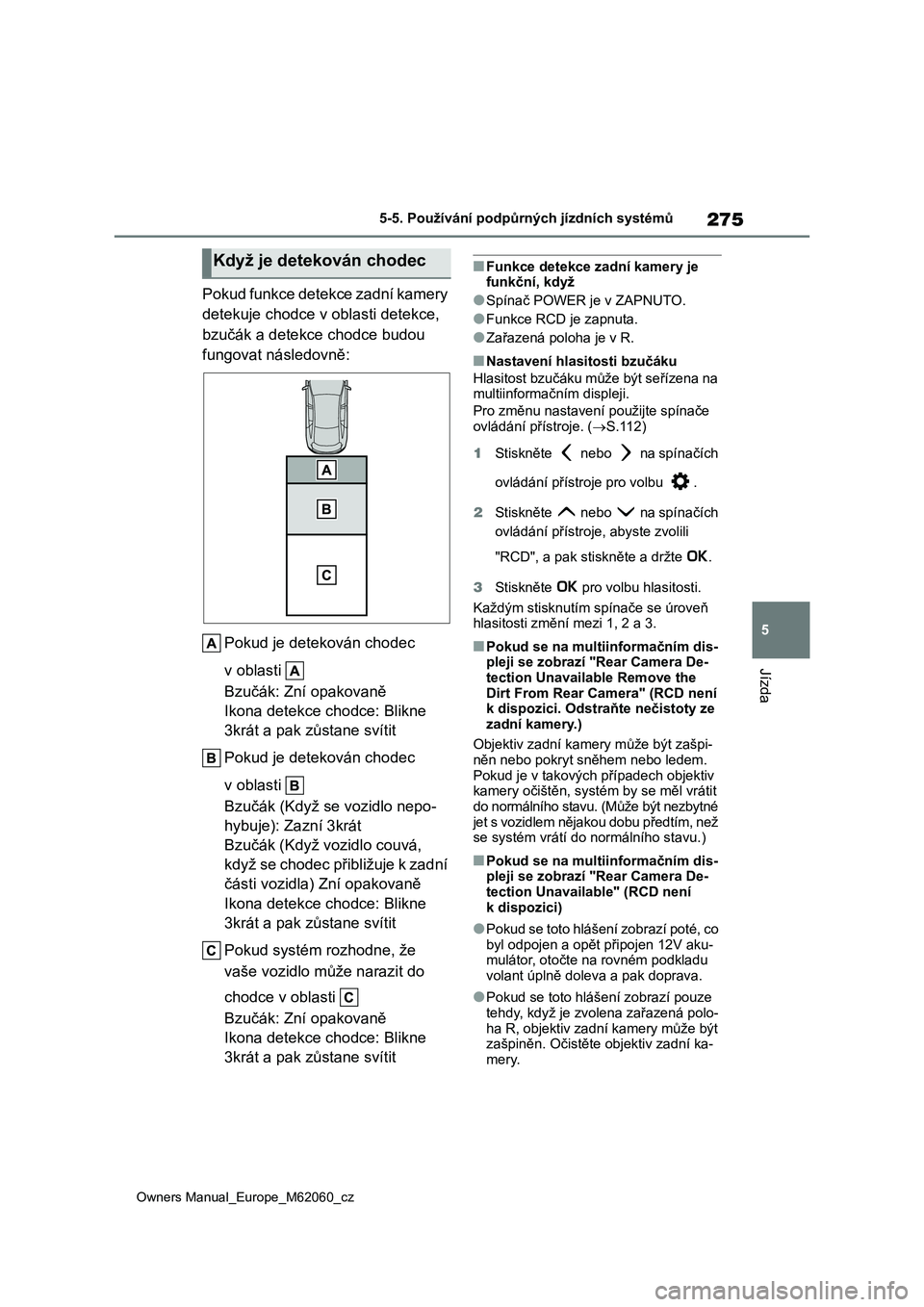

275
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
Pokud funkce detekce zadní kamery
detekuje chodce v oblasti detekce,
bzučák a dete kce chodce budou
fungovat následovně:
Pokud je detekován chodec
v oblasti
Bzučák: Zní opakovaně
Ikona detekce chodce: Blikne
3krát a pak zůstane svítit
Pokud je detekován chodec
v oblasti
Bzučák (Když se vozidlo nepo-
hybuje): Zazní 3krát
Bzučák (Když vozidlo couvá,
když se chodec přibližuje k zadní
části vozidla) Zní opakovaně
Ikona detekce chodce: Blikne
3krát a pak zůstane svítit
Pokud systém rozhodne, že
vaše vozidlo může narazit do
chodce v oblasti
Bzučák: Zní opakovaně
Ikona detekce chodce: Blikne
3krát a pak zůstane svítit
■Funkce detekce zadní kamery je funkční, když
●Spínač POWER je v ZAPNUTO.
●Funkce RCD je zapnuta.
●Zařazená poloha je v R.
■Nastavení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na multiinformačním displeji.
Pro změnu nastaven í použijte spínače ovládání přístroje. ( S.112)
1 Stiskněte nebo na spínačích
ovládání přístroje pro volbu .
2 Stiskněte nebo na spínačích
ovládání přístroje, abyste zvolili
"RCD", a pak stiskněte a držte .
3 Stiskněte pro volbu hlasitosti.
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Pokud se na multiinformačním dis- pleji se zobrazí "Rear Camera De-
tection Unavailable Remove the
Dirt From Rear Camera" (RCD není k dispozici. Odstraňte nečistoty ze
zadní kamery.)
Objektiv zadní kame ry může být zašpi- něn nebo pokryt sněhem nebo ledem.
Pokud je v ta kových případech objektiv
kamery očištěn, systém by se měl vrátit do normálního stavu. (Může být nezbytné
jet s vozidlem nějakou dobu předtím, než
se systém vrátí do normálního stavu.)
■Pokud se na multiinformačním dis- pleji se zobrazí "Rear Camera De-
tection Unavailable" (RCD není
k dispozici)
●Pokud se toto hlášení zobrazí poté, co
byl odpojen a opět připojen 12V aku- mulátor, otočte na rovném podkladu
volant úplně doleva a pak doprava.
●Pokud se toto hláše ní zobrazí pouze
tehdy, když je zvolena zařazená polo-
ha R, objektiv zadní kamery může být zašpiněn. Očistěte objektiv zadní ka-
mery.
Když je detekován chodec

276
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů

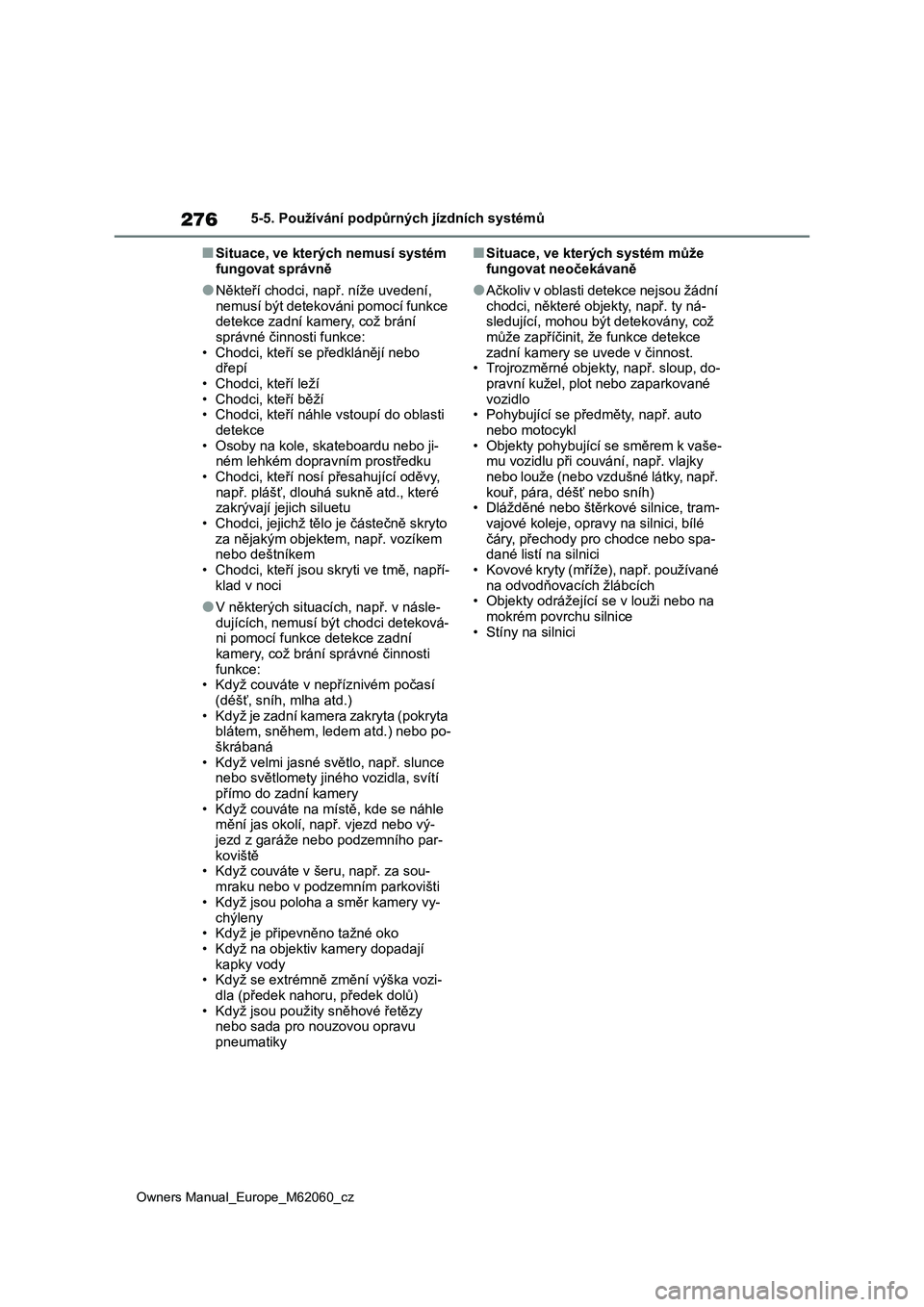

■Situace, ve kterých nemusí systém
fungovat správně
●Někteří chodci, např. níže uvedení,
nemusí být detekováni pomocí funkce
detekce zadní kamery, což brání
správné činnosti funkce:
• Chodci, kteří se předklánějí nebo
dřepí
• Chodci, kteří leží
• Chodci, kteří běží
• Chodci, kteří náhle vstoupí do oblasti
detekce
• Osoby na kole, skateboardu nebo ji-
ném lehkém dopravním prostředku
• Chodci, kteří nosí přesahující oděvy,
např. plášť, dlouhá sukně atd., které
zakrývají jejich siluetu
• Chodci, jejichž tělo je částečně skryto
za nějakým objektem, např. vozíkem
nebo deštníkem
• Chodci, kteří jsou skryti ve tmě, napří-
klad v noci
●V některých situacích, např. v násle-
dujících, nemusí být chodci deteková-
ni pomocí funkce detekce zadní
kamery, což brání správné činnosti
funkce:
• Když couváte v nepříznivém počasí
(déšť, sníh, mlha atd.)
• Když je zadní kamera zakryta (pokryta
blátem, sněhem, ledem atd.) nebo po-
škrábaná
• Když velmi jasné světlo, např. slunce
nebo světlomety jiného vozidla, svítí
přímo do zadní kamery
• Když couváte na místě, kde se náhle
mění jas okolí, např. vjezd nebo vý-
jezd z garáže nebo podzemního par-
koviště
• Když couváte v šeru, např. za sou-
mraku nebo v podzemním parkovišti
• Když jsou poloha a směr kamery vy-
chýleny
• Když je připevněno tažné oko
• Když na objektiv kamery dopadají
kapky vody
• Když se extrémně změní výška vozi-
dla (předek nahoru, předek dolů)
• Když jsou použity sněhové řetězy
nebo sada pro nouzovou opravu
pneumatiky
■Situace, ve kterých systém může
fungovat neočekávaně
●Ačkoliv v oblasti detekce nejsou žádní
chodci, některé objekty, např. ty ná-
sledující, mohou být detekovány, což
může zapříčinit, že funkce detekce
zadní kamery se uvede v činnost.
• Trojrozměrné objekty, např. sloup, do-
pravní kužel, plot nebo zaparkované
vozidlo
• Pohybující se předměty, např. auto
nebo motocykl
• Objekty pohybující se směrem k vaše-
mu vozidlu při couvání, např. vlajky
nebo louže (nebo vzdušné látky, např.
kouř, pára, déšť nebo sníh)
• Dlážděné nebo štěrkové silnice, tram-
vajové koleje, opravy na silnici, bílé
čáry, přechody pro chodce nebo spa-
dané listí na silnici
• Kovové kryty (mříže), např. používané
na odvodňovacích žlábcích
• Objekty odrážející se v louži nebo na
mokrém povrchu silnice
• Stíny na silnici

277
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda

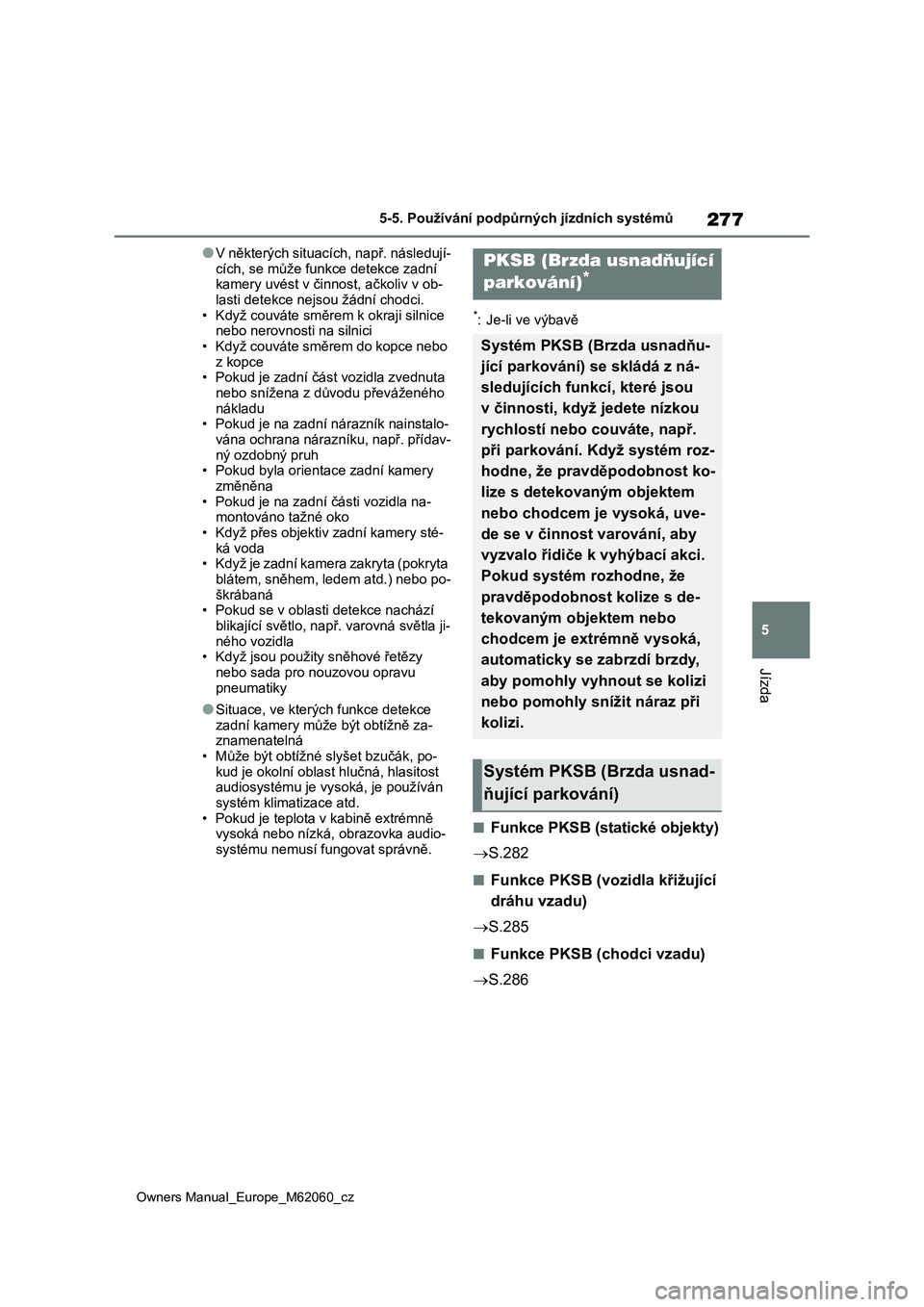

●V některých situacích, např. následují-
cích, se může funkce detekce zadní
kamery uvést v činnost, ačkoliv v ob-
lasti detekce nejsou žádní chodci.
• Když couváte směrem k okraji silnice
nebo nerovnosti na silnici
• Když couváte směrem do kopce nebo
z kopce
• Pokud je zadní část vozidla zvednuta
nebo snížena z důvodu převáženého
nákladu
• Pokud je na zadní nárazník nainstalo-
vána ochrana nárazníku, např. přídav-
ný ozdobný pruh
• Pokud byla orientace zadní kamery
změněna
• Pokud je na zadní části vozidla na-
montováno tažné oko
• Když přes objektiv zadní kamery sté-
ká voda
• Když je zadní kamera zakryta (pokryta
blátem, sněhem, ledem atd.) nebo po-
škrábaná
• Pokud se v oblasti detekce nachází
blikající světlo, např. varovná světla ji-
ného vozidla
• Když jsou použity sněhové řetězy
nebo sada pro nouzovou opravu
pneumatiky
●Situace, ve kterých funkce detekce
zadní kamery může být obtížně za-
znamenatelná
• Může být obtížné slyšet bzučák, po-
kud je okolní oblast hlučná, hlasitost
audiosystému je vysoká, je používán
systém klimatizace atd.
• Pokud je teplota v kabině extrémně
vysoká nebo nízká, obrazovka audio-
systému nemusí fungovat správně.
*: Je-li ve výbavě
■Funkce PKSB (statické objekty)
S.282
■Funkce PKSB (vozidla křižující
dráhu vzadu)
S.285
■Funkce PKSB (chodci vzadu)
S.286
PKSB (Brzda usnadňující
parkování)*
Systém PKSB (Brzda usnadňu-
jící parkování) se skládá z ná-
sledujících funkcí, které jsou
v činnosti, když jedete nízkou
rychlostí nebo couváte, např.
při parkování. Když systém roz-
hodne, že pravděpodobnost ko-
lize s detekovaným objektem
nebo chodcem je vysoká, uve-
de se v činnost varování, aby
vyzvalo řidiče k vyhýbací akci.
Pokud systém rozhodne, že
pravděpodobnost kolize s de-
tekovaným objektem nebo
chodcem je extrémně vysoká,
automaticky se zabrzdí brzdy,
aby pomohly vyhnout se kolizi
nebo pomohly snížit náraz při
kolizi.
Systém PKSB (Brzda usnad-
ňující parkování)

278
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů

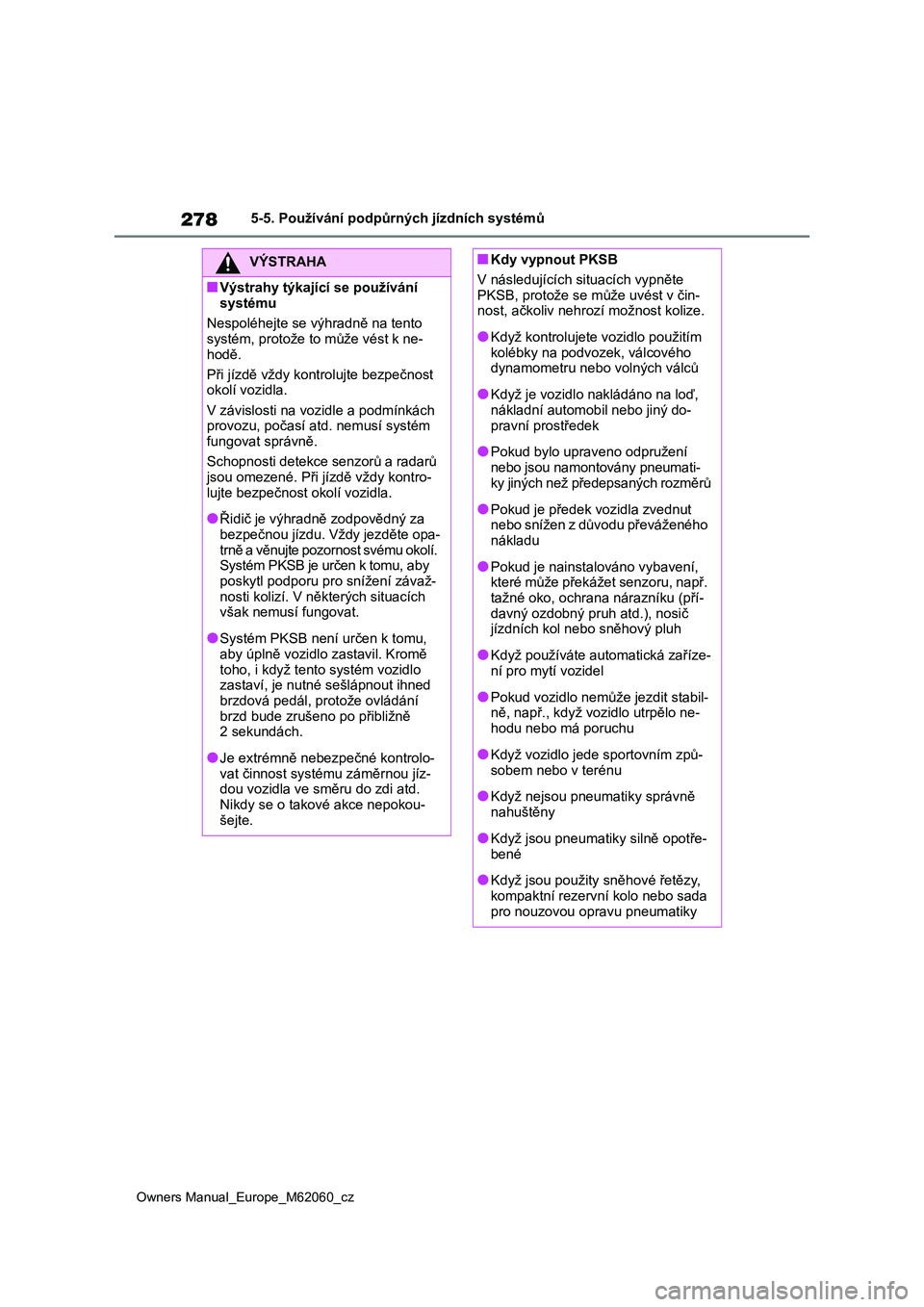

VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte se výhradně na tento systém, protože to může vést k ne-
hodě.
Při jízdě vždy kontrolujte bezpečnost okolí vozidla.
V závislosti na vozi dle a podmínkách
provozu, počasí atd . nemusí systém
fungovat správně.
Schopnosti detekce senzorů a radarů
jsou omezené. Při j ízdě vždy kontro-
lujte bezpečnost okolí vozidla.
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte opa- trně a věnujte pozornost svému okolí.
Systém PKSB je určen k tomu, aby
poskytl podporu pro snížení závaž- nosti kolizí. V něk terých situacích
však nemusí fungovat.
●Systém PKSB není určen k tomu,
aby úplně vozidlo zastavil. Kromě
toho, i když tento systém vozidlo zastaví, je nutné sešlápnout ihned
brzdová pedál, protože ovládání
brzd bude zrušeno po přibližně 2 sekundách.
●Je extrémně nebezpečné kontrolo-vat činnost systému záměrnou jíz-
dou vozidla ve smě ru do zdi atd.
Nikdy se o takové akce nepokou- šejte.
■Kdy vypnout PKSB
V následujících situacích vypněte
PKSB, protože se mů že uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Když kontrolujete vozidlo použitím
kolébky na podvozek, válcového dynamometru nebo volných válců
●Když je vozidlo nakládáno na loď, nákladní automob il nebo jiný do-
pravní prostředek
●Pokud bylo upraveno odpružení
nebo jsou namontovány pneumati-
ky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut
nebo snížen z důvodu převáženého nákladu
●Pokud je nainsta lováno vybavení, které může překážet senzoru, např.
tažné oko, ochrana nárazníku (pří-
davný ozdobný pruh atd.), nosič jízdních kol nebo sněhový pluh
●Když používáte automatická zaříze-ní pro mytí vozidel
●Pokud vozidlo nemů že jezdit stabil- ně, např., když vozidlo utrpělo ne-
hodu nebo má poruchu
●Když vozidlo jede sportovním způ-
sobem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opr avu pneumatiky
