sensor TOYOTA MIRAI 2023 Manuale duso (in Italian)

3
Owners Manual_Europe_M9A565_it
INDICE
1
6
5
4
3
2
7
8
9
4-6. Impostazioni dei preferiti
Impostazioni personali ............. 165
5-1. Prima di mettersi alla guida
Guida del veicolo ..................... 169
Carico e bagagli ....................... 175
Traino di un rimorchio .............. 176
5-2. Procedure di guida
Interruttore di alimentazione .... 177
Posizione del cambio ............... 182
Leva indicatori di direzione ...... 186
Freno di stazionamento ........... 187
Mantenimento della frenata ..... 190
ASC (gestione attiva del suono) 192
Spurgo dell’acqua (interruttore H2O)
193
5-3. Uso delle luci e dei tergicristalli
Interruttore fari ......................... 194
AHS (sistema dei fari abbaglianti
adattivi) .................................. 196
AHB (abbaglianti automatici) ... 200
Luce retronebbia ...................... 203
Tergicristalli e lavavetro............ 203
5-4. Rifornimento di carburante
Apertura dello sportello tappo del
serbatoio ................................ 208
5-5. Uso dei sistemi di supporto alla
guida
Toyota Safety Sense ................ 212
PCS (sistema di sicurezza pre-colli-
sione) ..................................... 217
LTA (assistenza al tracciamento
della corsia) ........................... 227
RSA (assistenza alla segnaletica
stradale) ................................. 237
Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità................................... 241
BSM (monitoraggio punti ciechi) 253
Sensore di assistenza al parcheg-
gio Toyota .............................. 258
RCTA (allarme presenza veicoli
nell’area retrostante) .............. 268
RCD (rilevamento telecamera poste-
riore) ...................................... 273
PKSB (frenata di assistenza al par-
cheggio) ................................. 277
Funzione di frenata di assistenza al
parcheggio (oggetti statici davanti
e dietro al veicolo/oggetti statici
attorno al veicolo) .................. 282
Funzione di frenata di assistenza al
parcheggio (veicolo in movimento
dietro al veicolo)..................... 286
Funzione di frenata di assistenza al
parcheggio (pedoni dietro al vei-
colo) ....................................... 287
Toyota Teammate Advanced Park
............................................... 289
Selettore modalità di guida....... 313
Modalità neve ........................... 314
Sistemi di assistenza alla guida 315
5-6. Consigli per la guida
Consigli per la guida invernale . 322
5Guida

21
Owners Manual_Europe_M9A565_it
Tavole

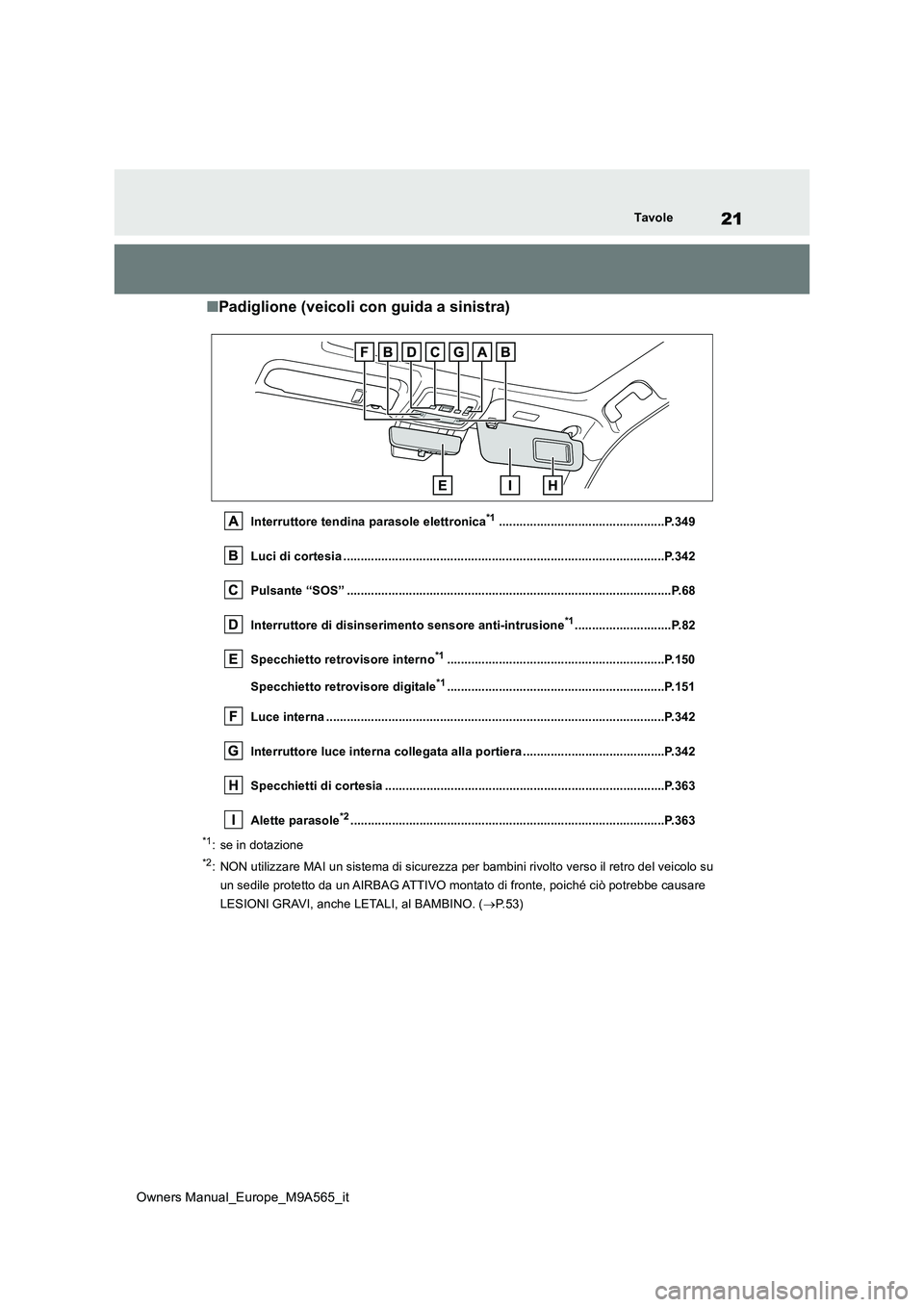

■Padiglione (veicoli con guida a sinistra)
Interruttore tendina parasole elettronica*1................................................P.349
Luci di cortesia ............................................... ..............................................P.342
Pulsante “SOS” ................................................. .............................................P.68
Interruttore di disinserimento sensore anti-intrusione*1............................P.82
Specchietto retrovisore interno*1............................................................... P.150
Specchietto retrovisore digitale*1............................................................... P.151
Luce interna ................................................... ...............................................P.342
Interruttore luce interna collegata alla portiera .............. ...........................P.342
Specchietti di cortesia ........................................ .........................................P.363
Alette parasole*2............................................................... ............................P.363
*1: se in dotazione
*2: NON utilizzare MAI un sistema di sicurezza per bambini rivolto verso il retro del veicolo su
un sedile protetto da un AIRBAG ATTIVO montato di fronte, poich é ciò potrebbe causare
LESIONI GRAVI, anche LETALI, al BAMBINO. ( P.53)

29
Owners Manual_Europe_M9A565_it
Tavole

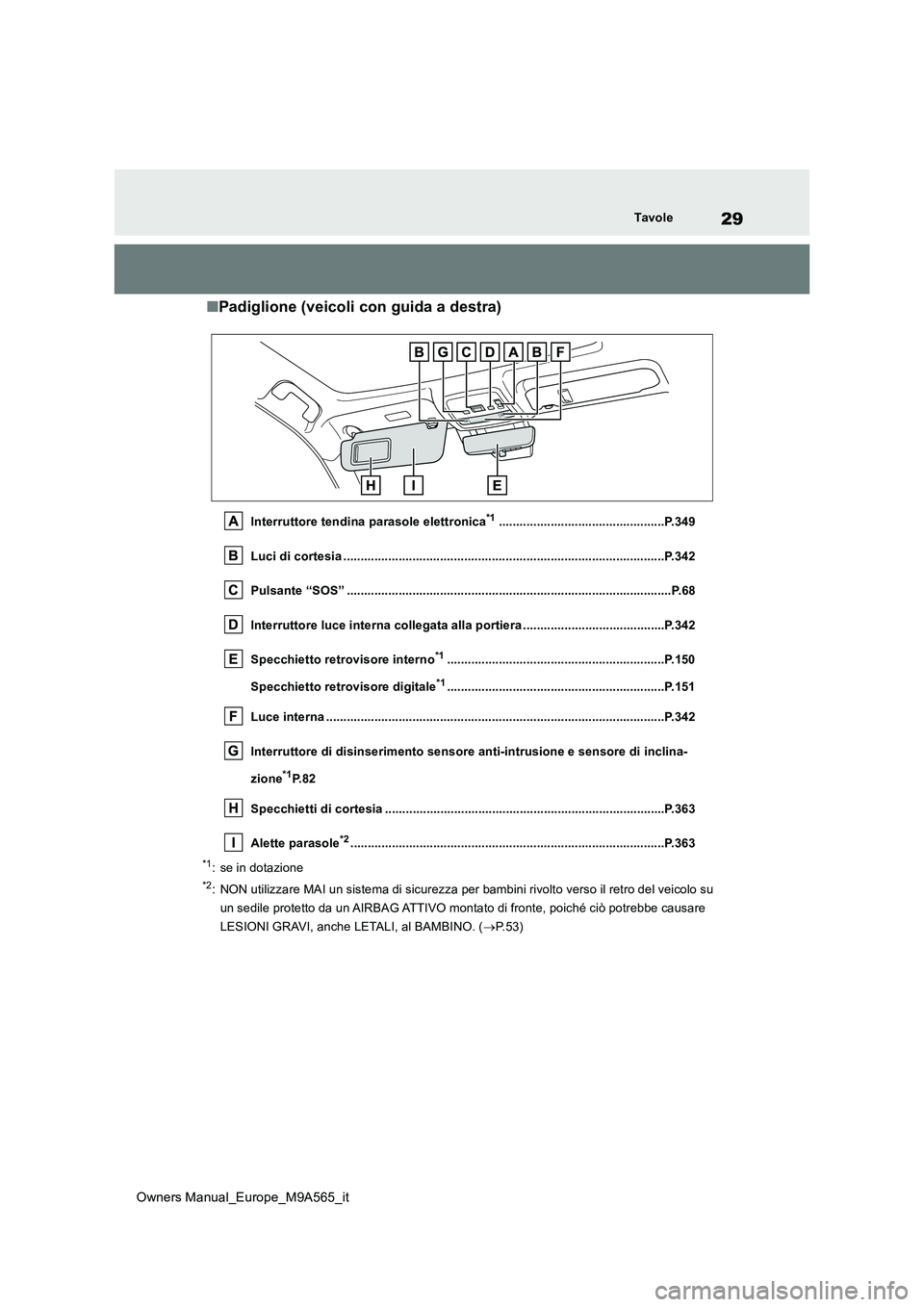

■Padiglione (veicoli con guida a destra)
Interruttore tendina parasole elettronica*1................................................P.349
Luci di cortesia ............................................... ..............................................P.342
Pulsante “SOS” ................................................. .............................................P.68
Interruttore luce interna collegata alla portiera .............. ...........................P.342
Specchietto retrovisore interno*1............................................................... P.150
Specchietto retrovisore digitale*1............................................................... P.151
Luce interna ................................................... ...............................................P.342
Interruttore di disinserimento sensore anti-intrusione e sensor e di inclina-
zione*1P. 8 2
Specchietti di cortesia ........................................ .........................................P.363
Alette parasole*2............................................................... ............................P.363
*1: se in dotazione
*2: NON utilizzare MAI un sistema di sicurezza per bambini rivolto verso il retro del veicolo su
un sedile protetto da un AIRBAG ATTIVO montato di fronte, poich é ciò potrebbe causare
LESIONI GRAVI, anche LETALI, al BAMBINO. ( P.53)

40
Owners Manual_Europe_M9A565_it
1-1. Per l’uso in piena sicurezza

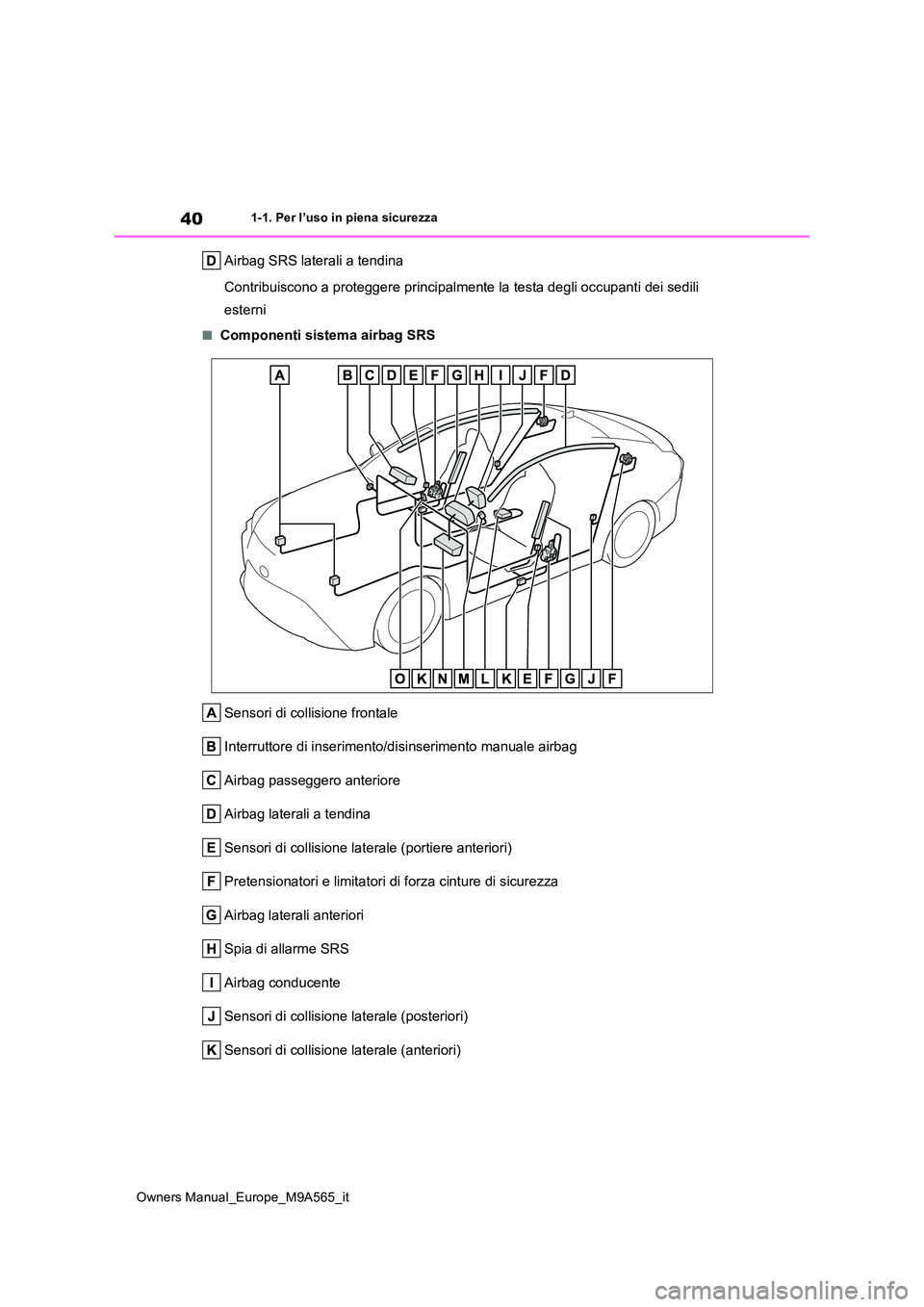

Airbag SRS laterali a tendina
Contribuiscono a proteggere principalmente la testa degli occup anti dei sedili
esterni
■Componenti sistema airbag SRS
Sensori di collisione frontale
Interruttore di inserimento/disinserimento manuale airbag
Airbag passeggero anteriore
Airbag laterali a tendina
Sensori di collisione laterale (portiere anteriori)
Pretensionatori e limitatori di forza cinture di sicurezza
Airbag laterali anteriori
Spia di allarme SRS
Airbag conducente
Sensori di collisione laterale (posteriori)
Sensori di collisione laterale (anteriori)

41
1
Owners Manual_Europe_M9A565_it
1-1. Per l’uso in piena sicurezza
Per la sicurezza dei passeggeri e del veicolo

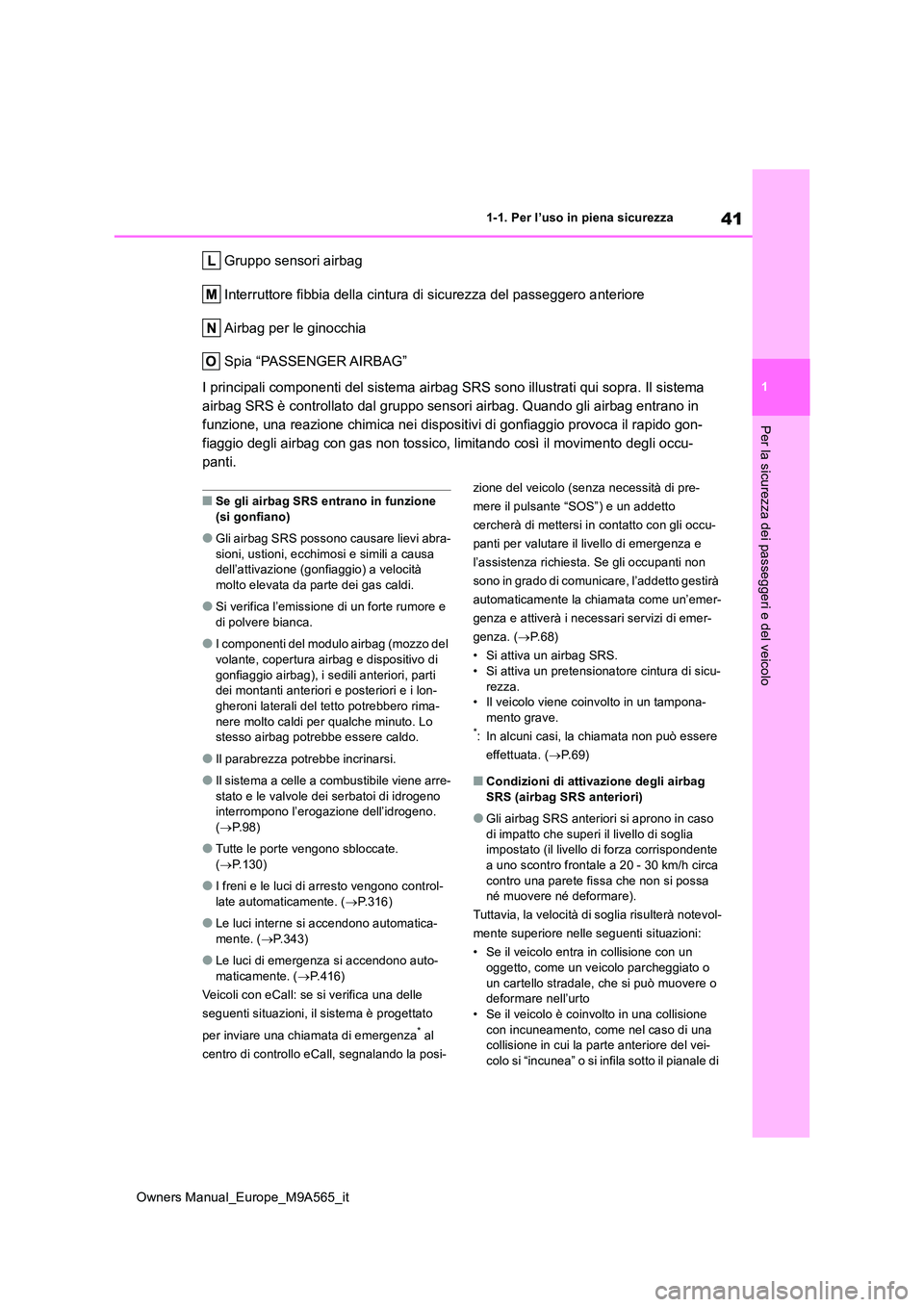

Gruppo sensori airbag
Interruttore fibbia della cintura di sicurezza del passeggero a nteriore
Airbag per le ginocchia
Spia “PASSENGER AIRBAG”
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il sistema
airbag SRS è controllato dal gruppo sensori airbag. Quando gli airbag entrano in
funzione, una reazione chimica nei dispositivi di gonfiaggio pr ovoca il rapido gon-
fiaggio degli airbag con gas non tossico, limitando così il mov imento degli occu-
panti.
■Se gli airbag SRS entrano in funzione
(si gonfiano)
●Gli airbag SRS possono causare lievi abra-
sioni, ustioni, ecchimosi e simili a causa dell’attivazione (gonfiaggio) a velocità molto elevata da parte dei gas caldi.
●Si verifica l’emissione di un forte rumore e di polvere bianca.
●I componenti del modulo airbag (mozzo del volante, copertura airbag e dispositivo di
gonfiaggio airbag), i sedili anteriori, parti dei montanti anteriori e posteriori e i lon-gheroni laterali del tetto potrebbero rima-
nere molto caldi per qualche minuto. Lo stesso airbag potrebbe essere caldo.
●Il parabrezza potrebbe incrinarsi.
●Il sistema a celle a combustibile viene arre-
stato e le valvole dei serbatoi di idrogeno interrompono l’erogazione dell’idrogeno. ( P. 9 8 )
●Tutte le porte vengono sbloccate. ( P.130)
●I freni e le luci di arresto vengono control- late automaticamente. ( P.316)
●Le luci interne si accendono automatica- mente. ( P.343)
●Le luci di emergenza si accendono auto- maticamente. ( P.416)
Veicoli con eCall: se si verifica una delle
seguenti situazioni, il sistema è progettato
per inviare una chiamata di emergenza* al
centro di controllo eCall, segnalando la posi-
zione del veicolo (senza necessità di pre-
mere il pulsante “SOS”) e un addetto
cercherà di mettersi in contatto con gli occu-
panti per valutare il livello di emergenza e
l’assistenza richiesta. Se gli occupanti non
sono in grado di comunicare, l’addetto gestirà
automaticamente la chiamata come un’emer-
genza e attiverà i necessari servizi di emer-
genza. ( P. 6 8 )
• Si attiva un airbag SRS.
• Si attiva un pretensionatore cintura di sicu- rezza.• Il veicolo viene coinvolto in un tampona-
mento grave.*: In alcuni casi, la chiamata non può essere
effettuata. ( P. 6 9 )
■Condizioni di attivazione degli airbag
SRS (airbag SRS anteriori)
●Gli airbag SRS anteriori si aprono in caso
di impatto che superi il livello di soglia impostato (il livello di forza corrispondente a uno scontro frontale a 20 - 30 km/h circa
contro una parete fissa che non si possa né muovere né deformare).
Tuttavia, la velocità di soglia risulterà notevol-
mente superiore nelle seguenti situazioni:
• Se il veicolo entra in collisione con un oggetto, come un veicolo parcheggiato o
un cartello stradale, che si può muovere o deformare nell’urto
• Se il veicolo è coinvolto in una collisione con incuneamento, come nel caso di una collisione in cui la parte anteriore del vei-
colo si “incunea” o si infila sotto il pianale di

47
1
Owners Manual_Europe_M9A565_it
1-1. Per l’uso in piena sicurezza
Per la sicurezza dei passeggeri e del veicolo

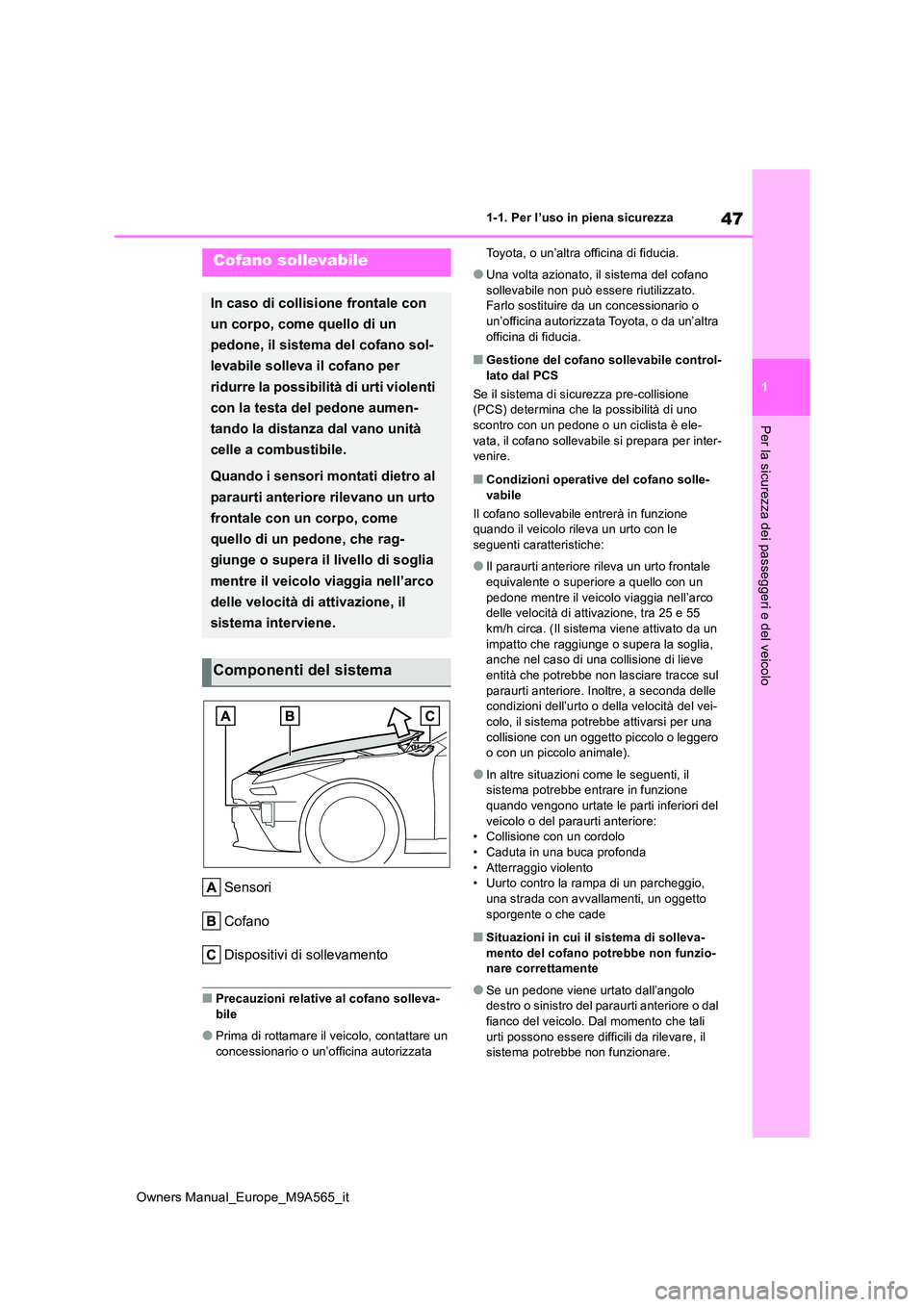

Sensori
Cofano
Dispositivi di sollevamento
■Precauzioni relative al cofano solleva- bile
●Prima di rottamare il veicolo, contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
●Una volta azionato, il sistema del cofano
sollevabile non può essere riutilizzato. Farlo sostituire da un concessionario o un’officina autorizzata Toyota, o da un’altra
officina di fiducia.
■Gestione del cofano sollevabile control- lato dal PCS
Se il sistema di sicurezza pre-collisione (PCS) determina che la possibilità di uno
scontro con un pedone o un ciclista è ele- vata, il cofano sollevabile si prepara per inter-venire.
■Condizioni operative del cofano solle-
vabile
Il cofano sollevabile entrerà in funzione quando il veicolo rileva un urto con le seguenti caratteristiche:
●Il paraurti anteriore rileva un urto frontale equivalente o superiore a quello con un
pedone mentre il veicolo viaggia nell’arco delle velocità di attivazione, tra 25 e 55 km/h circa. (Il sistema viene attivato da un
impatto che raggiunge o supera la soglia, anche nel caso di una collisione di lieve entità che potrebbe non lasciare tracce sul
paraurti anteriore. Inoltre, a seconda delle condizioni dell’urto o della velocità del vei-colo, il sistema potrebbe attivarsi per una
collisione con un oggetto piccolo o leggero o con un piccolo animale).
●In altre situazioni come le seguenti, il sistema potrebbe entrare in funzione quando vengono urtate le parti inferiori del
veicolo o del paraurti anteriore: • Collisione con un cordolo• Caduta in una buca profonda
• Atterraggio violento • Uurto contro la rampa di un parcheggio, una strada con avvallamenti, un oggetto
sporgente o che cade
■Situazioni in cui il sistema di solleva- mento del cofano potrebbe non funzio-nare correttamente
●Se un pedone viene urtato dall’angolo destro o sinistro del paraurti anteriore o dal
fianco del veicolo. Dal momento che tali urti possono essere difficili da rilevare, il sistema potrebbe non funzionare.
Cofano sollevabile
In caso di collisione frontale con
un corpo, come quello di un
pedone, il sistema del cofano sol-
levabile solleva il cofano per
ridurre la possibilità di urti violenti
con la testa del pedone aumen-
tando la distanza dal vano unità
celle a combustibile.
Quando i sensori montati dietro al
paraurti anteriore rilevano un urto
frontale con un corpo, come
quello di un pedone, che rag-
giunge o supera il livello di soglia
mentre il veicolo viaggia nell’arco
delle velocità di attivazione, il
sistema interviene.
Componenti del sistema

48
Owners Manual_Europe_M9A565_it
1-1. Per l’uso in piena sicurezza

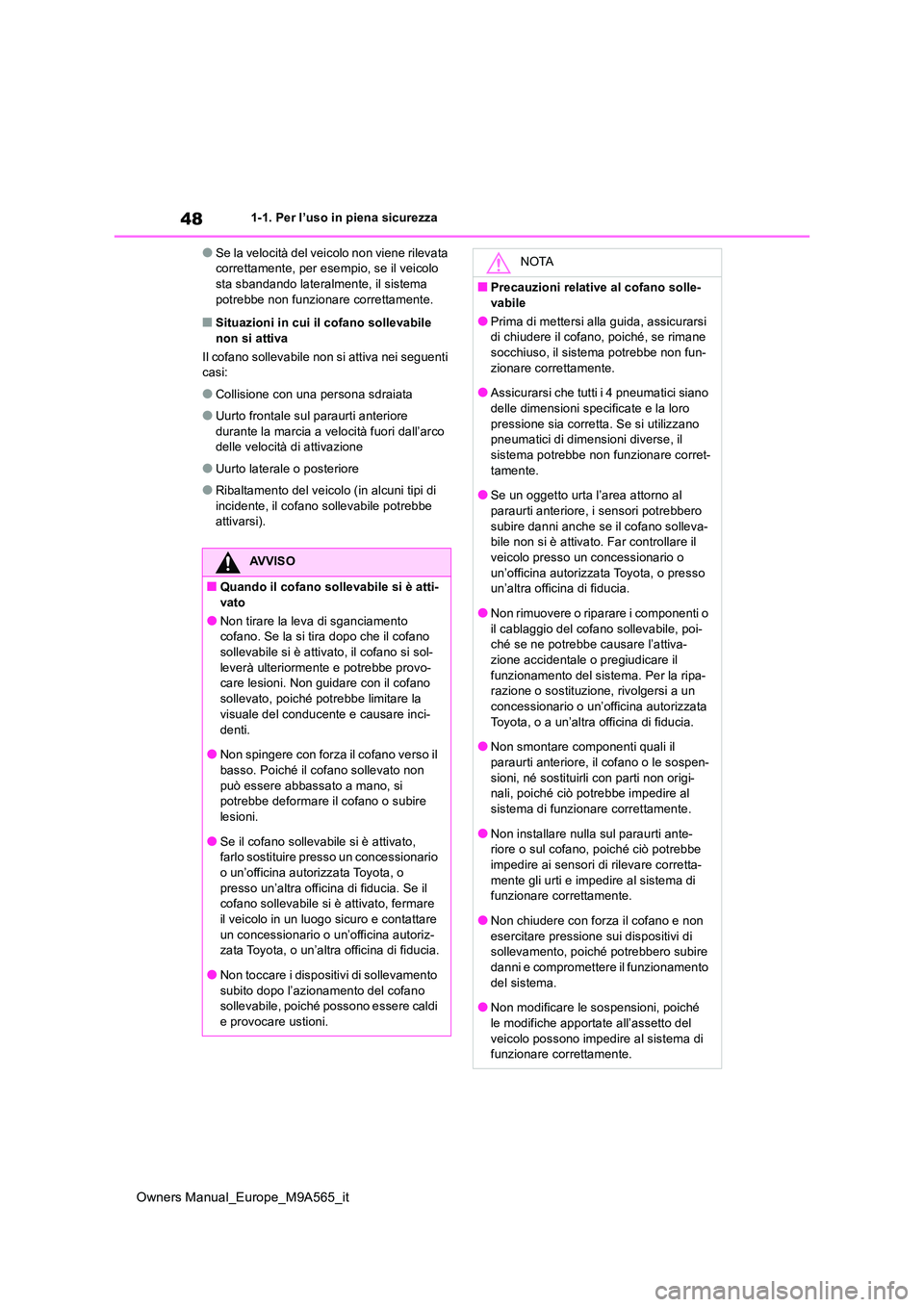

●Se la velocità del veicolo non viene rilevata correttamente, per esempio, se il veicolo sta sbandando lateralmente, il sistema
potrebbe non funzionare correttamente.
■Situazioni in cui il cofano sollevabile non si attiva
Il cofano sollevabile non si attiva nei seguenti casi:
●Collisione con una persona sdraiata
●Uurto frontale sul paraurti anteriore durante la marcia a velocità fuori dall’arco delle velocità di attivazione
●Uurto laterale o posteriore
●Ribaltamento del veicolo (in alcuni tipi di incidente, il cofano sollevabile potrebbe attivarsi).
AVVISO
■Quando il cofano sollevabile si è atti-vato
●Non tirare la leva di sganciamento cofano. Se la si tira dopo che il cofano
sollevabile si è attivato, il cofano si sol- leverà ulteriormente e potrebbe provo-care lesioni. Non guidare con il cofano
sollevato, poiché potrebbe limitare la visuale del conducente e causare inci-
denti.
●Non spingere con forza il cofano verso il basso. Poiché il cofano sollevato non
può essere abbassato a mano, si potrebbe deformare il cofano o subire lesioni.
●Se il cofano sollevabile si è attivato, farlo sostituire presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia. Se il cofano sollevabile si è attivato, fermare il veicolo in un luogo sicuro e contattare
un concessionario o un’officina autoriz- zata Toyota, o un’altra officina di fiducia.
●Non toccare i dispositivi di sollevamento
subito dopo l’azionamento del cofano sollevabile, poiché possono essere caldi e provocare ustioni.
NOTA
■Precauzioni relative al cofano solle-
vabile
●Prima di mettersi alla guida, assicurarsi di chiudere il cofano, poiché, se rimane socchiuso, il sistema potrebbe non fun-
zionare correttamente.
●Assicurarsi che tutti i 4 pneumatici siano delle dimensioni specificate e la loro
pressione sia corretta. Se si utilizzano pneumatici di dimensioni diverse, il sistema potrebbe non funzionare corret-
tamente.
●Se un oggetto urta l’area attorno al paraurti anteriore, i sensori potrebbero
subire danni anche se il cofano solleva- bile non si è attivato. Far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Non rimuovere o riparare i componenti o
il cablaggio del cofano sollevabile, poi- ché se ne potrebbe causare l’attiva-zione accidentale o pregiudicare il
funzionamento del sistema. Per la ripa- razione o sostituzione, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
●Non smontare componenti quali il
paraurti anteriore, il cofano o le sospen- sioni, né sostituirli con parti non origi-nali, poiché ciò potrebbe impedire al
sistema di funzionare correttamente.
●Non installare nulla sul paraurti ante- riore o sul cofano, poiché ciò potrebbe
impedire ai sensori di rilevare corretta- mente gli urti e impedire al sistema di funzionare correttamente.
●Non chiudere con forza il cofano e non esercitare pressione sui dispositivi di sollevamento, poiché potrebbero subire
danni e compromettere il funzionamento del sistema.
●Non modificare le sospensioni, poiché
le modifiche apportate all’assetto del veicolo possono impedire al sistema di funzionare correttamente.

72
Owners Manual_Europe_M9A565_it
1-3. Assistenza in caso di emergenza
Regolamento di esecuzione
Regolamento di esecuzione - Allegato 1, Parte 3, Scheda informativa per gli
utentiConformità
1. DESCRIZIONE DEL SISTEMA ECALL DI BORDO
1.1.
Panoramica del sistema eCall di bordo basato sul ser-
vizio 112, del suo funzionamento e delle sue funziona-
lità
O
1.2.Il servizio eCall basato sul 112 è un servizio pubblico di
interesse generale ed è accessibile gratuitamente.O
1.3.
Il sistema eCall di bordo basato sul servizio 112 si
attiva per definizione in modo automatico. Si attiva
automaticamente attraverso sensori di bordo in caso di
incidente grave. Si attive rà automaticamente anche
quando il veicolo è munito di un sistema TPS che non
funziona in caso di incidente grave.
O
1.4.
Se necessario, il sistema eCall di bordo basato sul ser-
vizio 112 può anche essere attivato manualmente.
Istruzioni per l’attivazione manuale del sistema
O
1.5.
In caso di guasto grave del sistema che possa disatti-
vare il sistema eCall di bordo basato sul servizio 112,
agli occupanti del veicolo sarà dato il seguente avverti-
mento
O

79
1
Owners Manual_Europe_M9A565_it
1-4. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
*: se in dotazione
■Attivazione
Spegnere l’interruttore di alimenta-
zione, far scendere tutti i passeggeri dal
veicolo e assicurarsi che tutte le porte
siano chiuse.
Con la funzione di accesso: toccare
due volte entro 5 secondi l’area del
sensore su una maniglia esterna delle
porte.
Con il radiocomando a distanza: Pre-
mere due volte entro 5 secondi.
■Disattivazione
Con la funzione di accesso: afferrare la
maniglia esterna della portiera ante-
riore.
Con il radiocomando a distanza: pre-
mere .

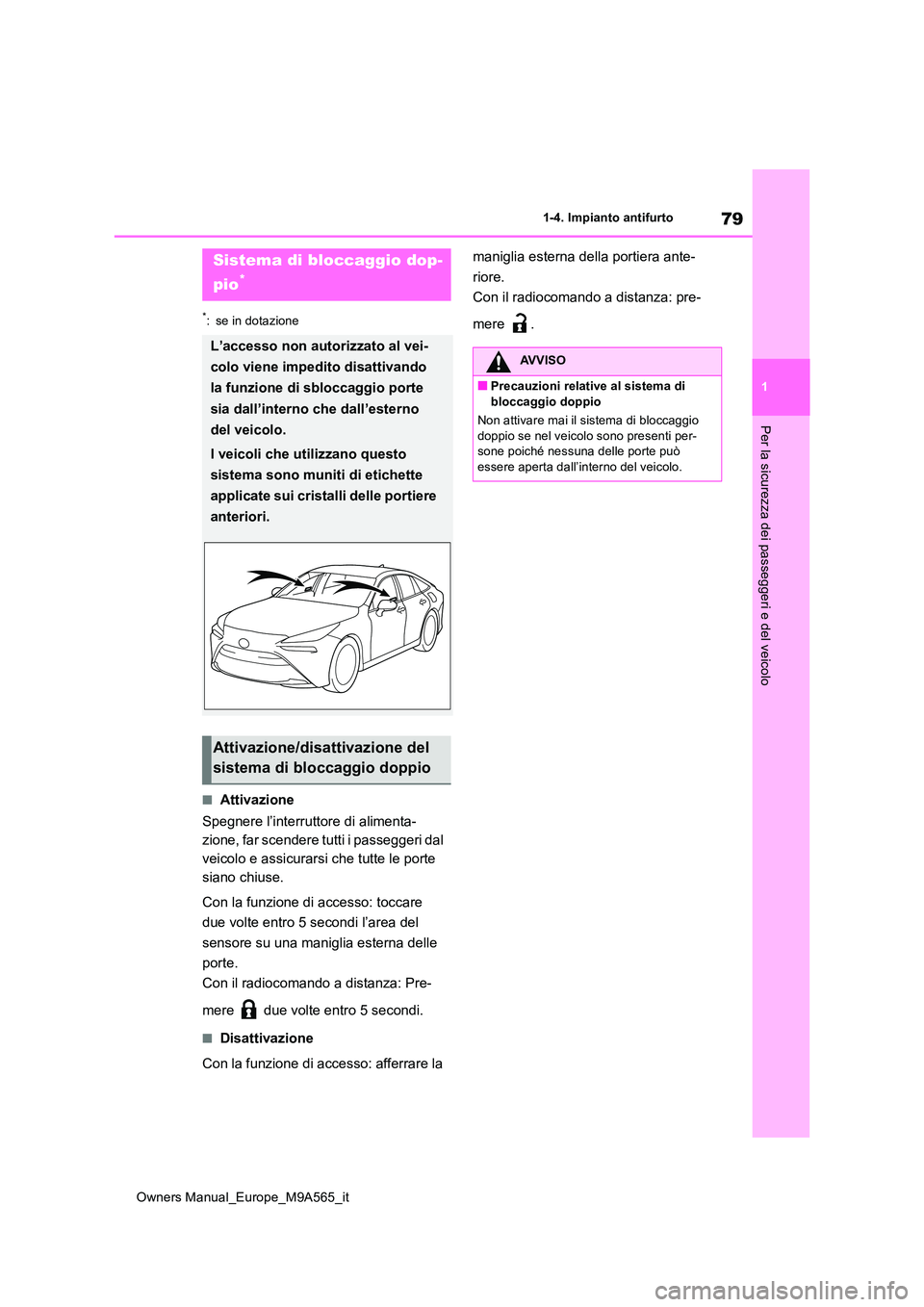

Sistema di bloccaggio dop-
pio*
L’accesso non autorizzato al vei-
colo viene impedito disattivando
la funzione di sbloccaggio porte
sia dall’interno che dall’esterno
del veicolo.
I veicoli che utilizzano questo
sistema sono muniti di etichette
applicate sui cristalli delle portiere
anteriori.
Attivazione/disattivazione del
sistema di bloccaggio doppio
AVVISO
■Precauzioni relative al sistema di
bloccaggio doppio
Non attivare mai il sistema di bloccaggio doppio se nel veicolo sono presenti per-sone poiché nessuna delle porte può
essere aperta dall’interno del veicolo.

80
Owners Manual_Europe_M9A565_it
1-4. Impianto antifurto
*: se in dotazione
■Controlli da eseguire prima di
bloccare le porte del veicolo
Per evitare l’attivazione imprevista
dell’allarme e il furto del veicolo, verifi-
care che:
 Nessuno sia all’interno del veicolo.
 I finestrini siano chiusi prima di
armare l’allarme.
 Non vi siano oggetti di valore o per-
sonali all’interno del veicolo.
■Attivazione
Chiudere le porte, il bagagliaio ed il
cofano, e bloccare tutte le porte con la
funzione di accesso o il radiocomando
a distanza. L’allarme verrà armato auto-
maticamente dopo 30 secondi.
Quando l’allarme si arma, la spia passa da
accesa fissa a lampeggiante.
■Disattivazione o disinserimento
Per disattivare o disinserire gli allarmi,
eseguire una delle seguenti operazioni:
 Sbloccare le porte o il bagagliaio con
la funzione di accesso o il radioco-
mando a distanza.
 Avviare il sistema a celle a combusti-
bile. (L’allarme verrà disattivato o
disinserito dopo alcuni secondi).
■Manutenzione del sistema
Il veicolo è dotato di un sistema di allarme privo di manutenzione.
■Attivazione dell’allarme
L’allarme potrebbe attivarsi nei seguenti casi: (L’arresto dell’allarme disattiva il sistema).
●Le porte vengono sbloccate con la chiave meccanica.
Allarme*
L’allarme ricorre a luci e suoni per
segnalare il rilevamento di un
intruso.
Quando è armato, l’allarme si
attiva nei seguenti casi:
 Una porta o il bagagliaio viene
sbloccato o aperto senza utiliz-
zare la funzione di accesso o il
radiocomando a distanza. (Le
porte si bloccano nuovamente in
modo automatico).
 Il cofano viene aperto.
Il sensore anti-intrusione rileva
movimenti all’interno del veicolo.
(Esempio: un intruso rompe un
finestrino e si introduce nel vei-
colo).
 Il sensore di inclinazione (se in
dotazione) rileva una variazione
dell’inclinazione del veicolo.
Attivazione/disattiva-
zione/disinserimento del
sistema di allarme
