TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

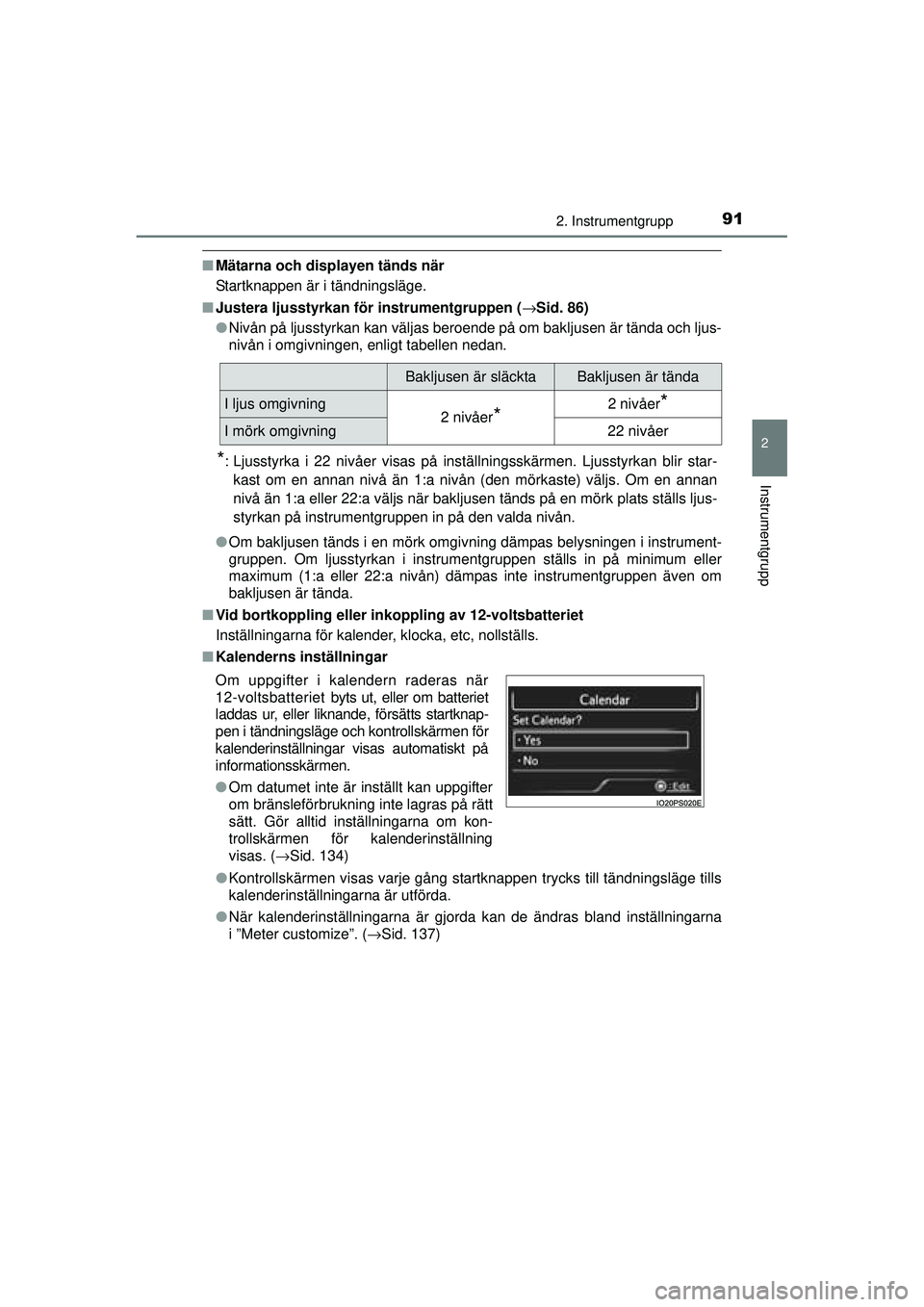

912. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE
■Mätarna och displayen tänds när
Startknappen är i tändningsläge.
■ Justera ljusstyrkan fö r instrumentgruppen ( →Sid. 86)
● Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tända och ljus-
nivån i omgivningen, enligt tabellen nedan.
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen. Ljusstyrkan blir star-
kast om en annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan
nivå än 1:a eller 22:a väljs när bakljusen tänds på en mörk plats ställs ljus-
styrkan på instrumentgruppen in på den valda nivån.
● Om bakljusen tänds i en mörk omgivning dämpas belysningen i instrument-
gruppen. Om ljusstyrkan i instrumentgruppen ställs in på minimum eller
maximum (1:a eller 22:a nivån) dämpas inte instrumentgruppen även om
bakljusen är tända.
■ Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Inställningarna för kalender, klocka, etc, nollställs.
■ Kalenderns inställningar
●Kontrollskärmen visas varje gång startknappen trycks till tändningsläge tills
kalenderinställningarna är utförda.
● När kalenderinställningarna är gjorda kan de ändras bland inställningarna
i ”Meter customize”. ( →Sid. 137)
Bakljusen är släcktaBakljusen är tända
I ljus omgivning2 nivåer*2 nivåer*
I mörk omgivning22 nivåer
Om uppgifter i kalendern raderas när
12-voltsbatteriet byts ut, eller om batteriet
laddas ur, eller liknande, försätts startknap-
pen i tändningsläge och kontrollskärmen för
kalenderinställningar visas automatiskt på
informationsskärmen.
● Om datumet inte är inställt kan uppgifter
om bränsleförbrukning inte lagras på rätt
sätt. Gör alltid inställningarna om kon-
trollskärmen för kalenderinställning
visas. ( →Sid. 134)
OM47A31SE.book Page 91 Friday, January 22, 2016 8:14 PM

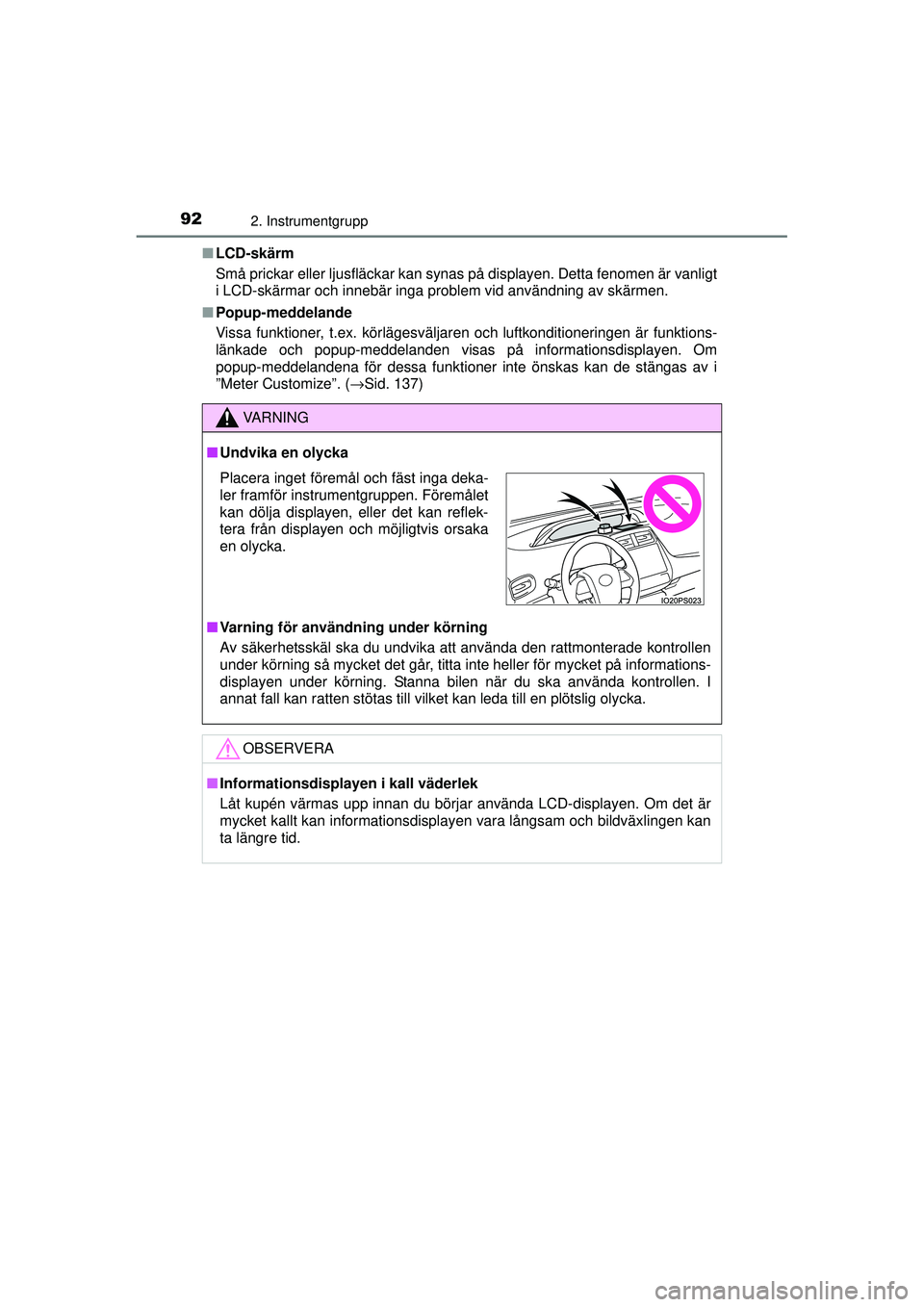

922. Instrumentgrupp
OM47A31SE■
LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
■ Popup-meddelande
Vissa funktioner, t.ex. körlägesväljaren och luftkonditioneringen är funktions-
länkade och popup-meddelanden visas på informationsdisplayen. Om
popup-meddelandena för dessa funktioner inte önskas kan de stängas av i
”Meter Customize”. ( →Sid. 137)
VA R N I N G
■Undvika en olycka
■ Varning för användning under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på informations-
displayen under körning. Stanna bilen när du ska använda kontrollen. I
annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
OBSERVERA
■Informationsdisplayen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
Placera inget föremål och fäst inga deka-
ler framför instrumentgruppen. Föremålet
kan dölja displayen, eller det kan reflek-
tera från displayen och möjligtvis orsaka
en olycka.
OM47A31SE.book Page 92 Friday, January 22, 2016 8:14 PM

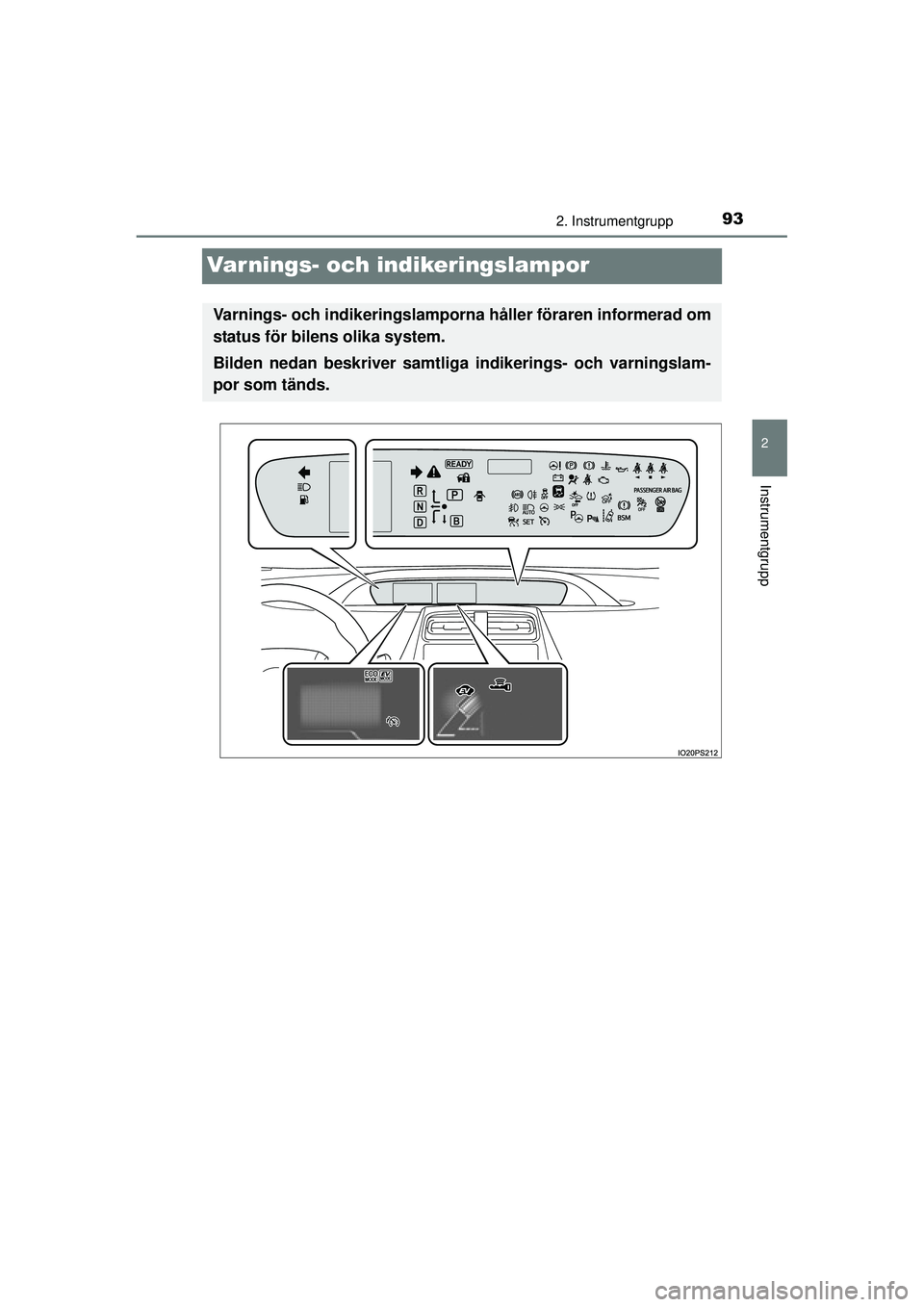

93
2
2. Instrumentgrupp
Instrumentgrupp
OM47A31SE
Varnings- och indikeringslampor
Varnings- och indikeringslamporna håller föraren informerad om
status för bilens olika system.
Bilden nedan beskriver samtliga indikerings- och varningslam-
por som tänds.
OM47A31SE.book Page 93 Friday, January 22, 2016 8:14 PM

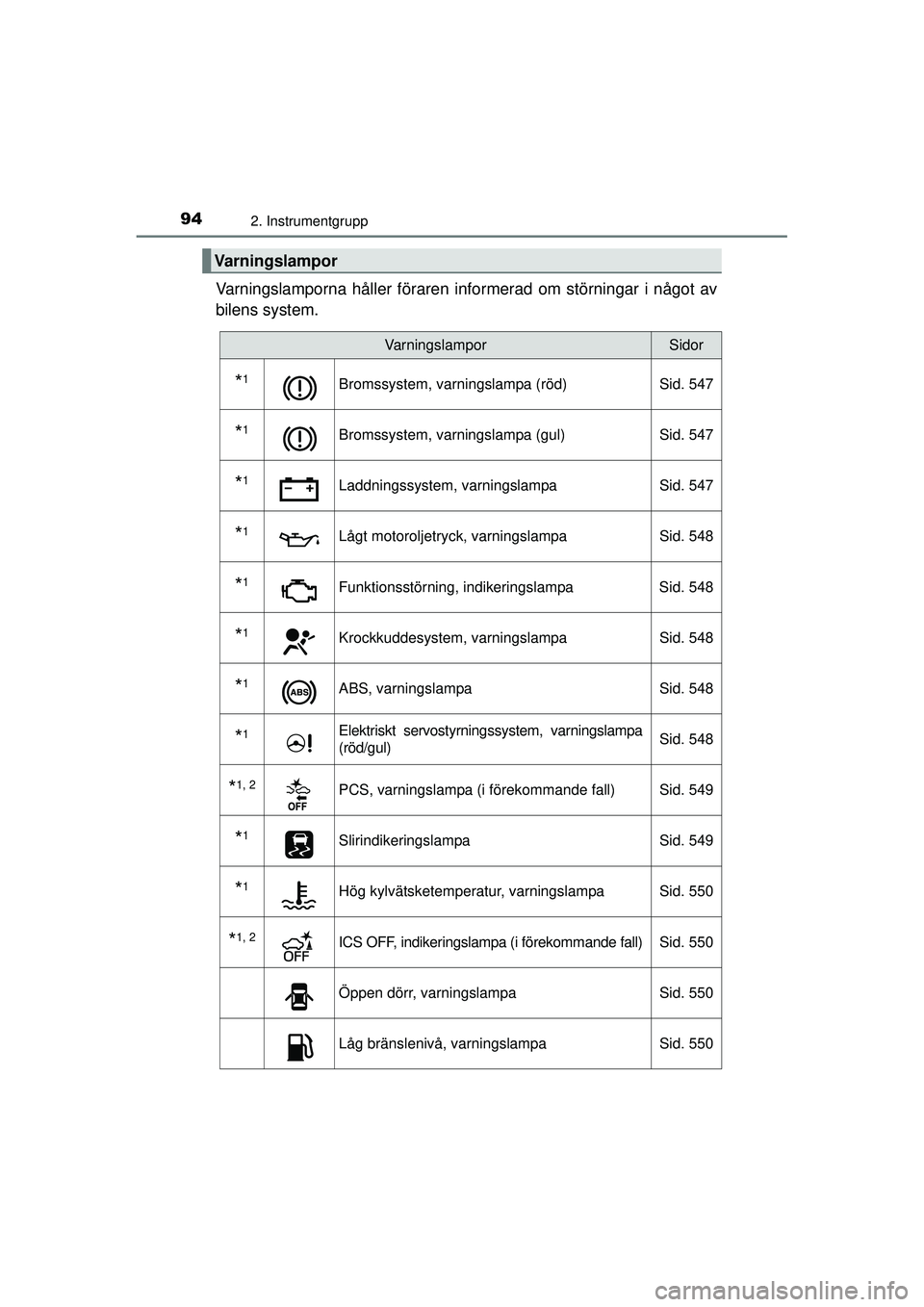

942. Instrumentgrupp
OM47A31SE
Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) Sid. 547
*1Bromssystem, varningslampa (gul)Sid. 547
*1Laddningssystem, varningslampa Sid. 547
*1Lågt motoroljetryck, varningslampa Sid. 548
*1Funktionsstörning, indikeringslampaSid. 548
*1Krockkuddesystem, varningslampa Sid. 548
*1ABS, varningslampa Sid. 548
*1Elektriskt servostyrningssystem, varningslampa
(röd/gul)Sid. 548
*1, 2PCS, varningslampa (i förekommande fall) Sid. 549
*1Slirindikeringslampa
Sid. 549
*1Hög kylvätsketemperatur, varningslampa Sid. 550
*1, 2ICS OFF, indikeringslampa (i förekommande fall) Sid. 550
Öppen dörr, varningslampa Sid. 550
Låg bränslenivå, varningslampaSid. 550
OM47A31SE.book Page 94 Friday, January 22, 2016 8:14 PM

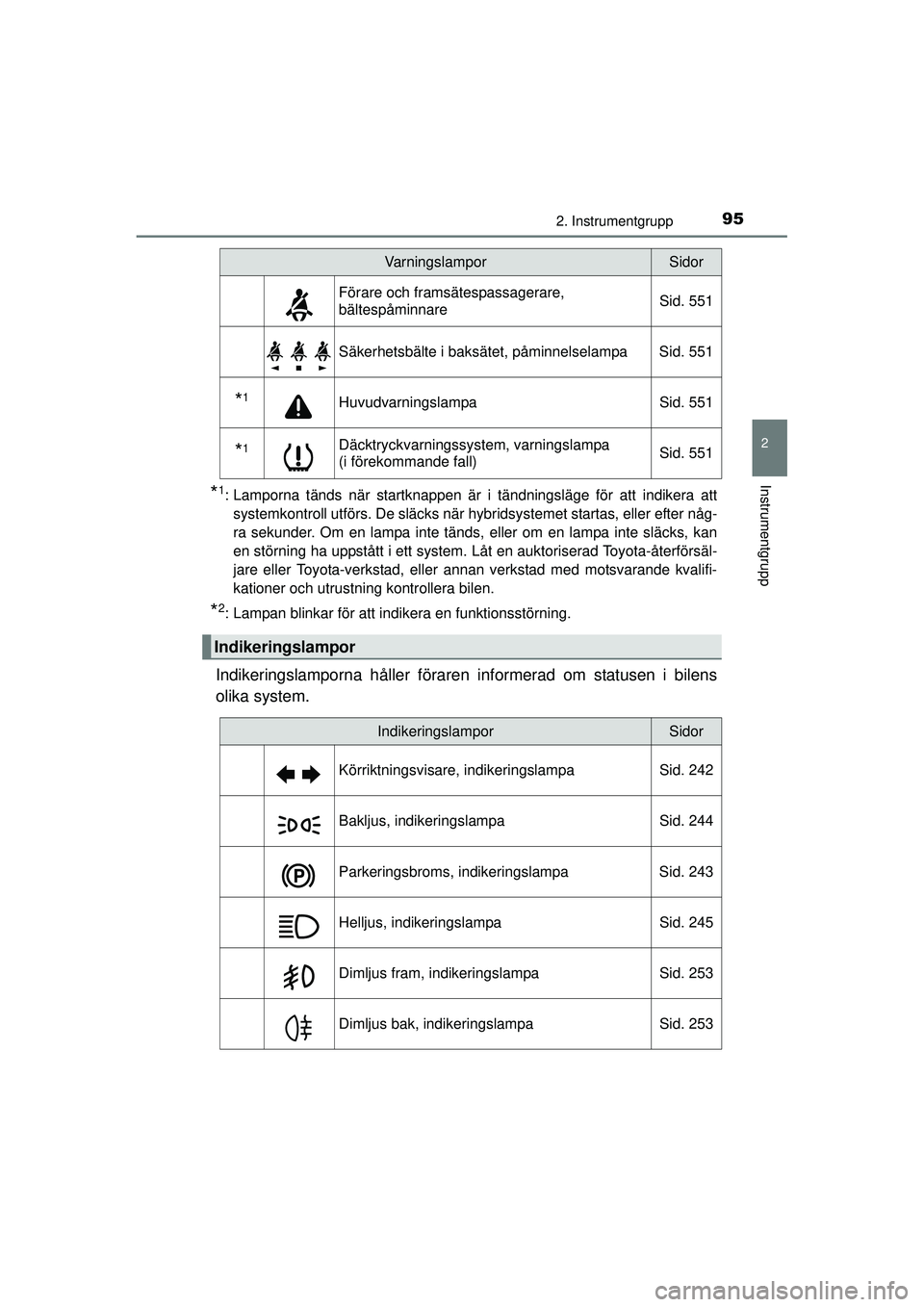

952. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter någ-
ra sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan
en störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Förare och framsätespassagerare,
bältespåminnare Sid. 551
Säkerhetsbälte i baksätet, påminnelselampa Sid. 551
*1Huvudvarningslampa
Sid. 551
*1Däcktryckvarningssystem, varningslampa
(i förekommande fall)Sid. 551
Indikeringslampor
VarningslamporSidor
IndikeringslamporSidor
Körriktningsvisare, indikeringslampa Sid. 242
Bakljus, indikeringslampa Sid. 244
Parkeringsbroms, indikeringslampaSid. 243
Helljus, indikeringslampa Sid. 245
Dimljus fram, indikeringslampaSid. 253
Dimljus bak, indikeringslampa Sid. 253
OM47A31SE.book Page 95 Friday, January 22, 2016 8:14 PM

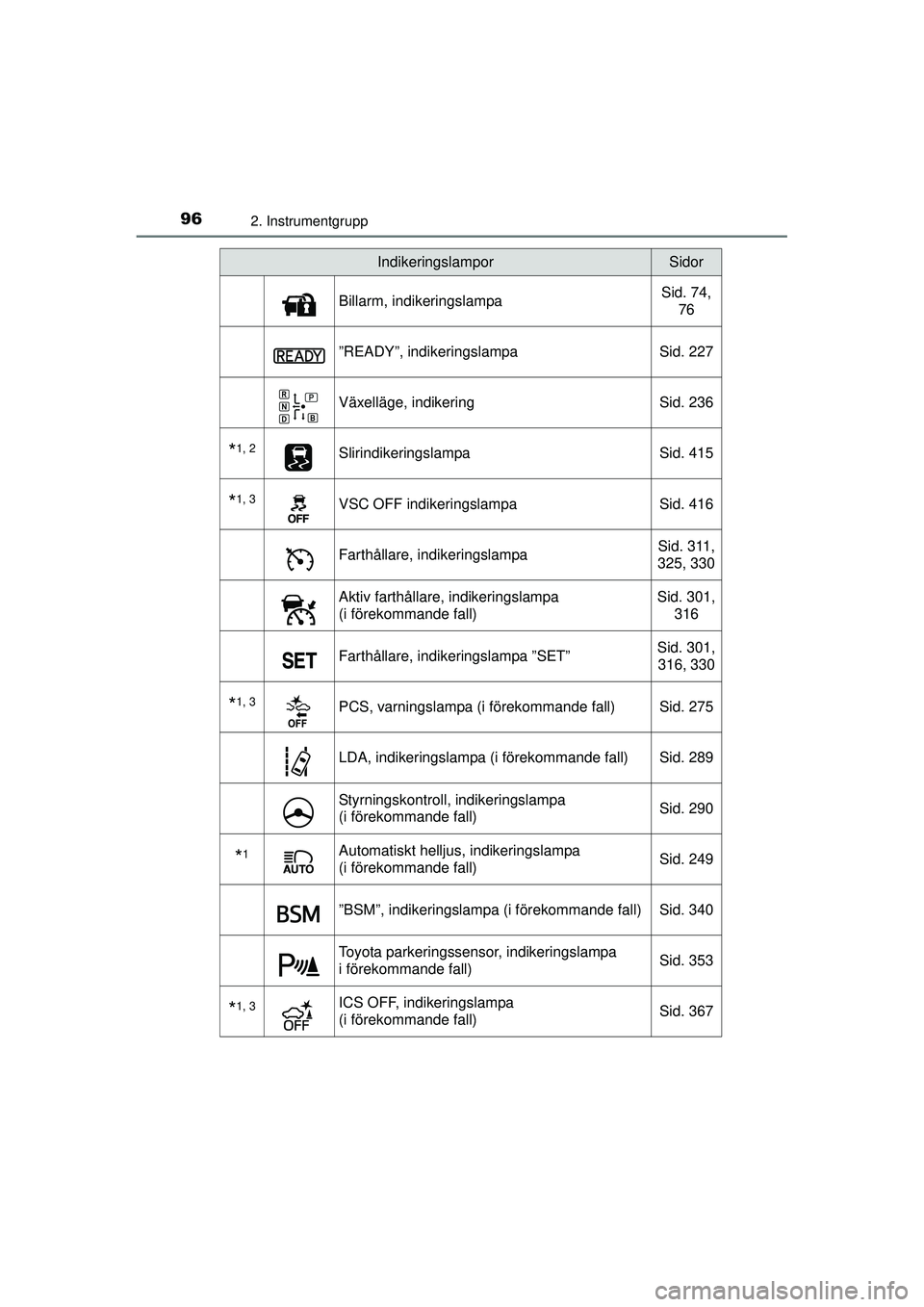

962. Instrumentgrupp
OM47A31SE
Billarm, indikeringslampaSid. 74,
76
”READY”, indikeringslampa Sid. 227
Växelläge, indikeringSid. 236
*1, 2SlirindikeringslampaSid. 415
*1, 3VSC OFF indikeringslampa Sid. 416
Farthållare, indikeringslampaSid. 311,
325, 330
Aktiv farthållare, indikeringslampa
(i förekommande fall) Sid. 301,
316
Farthållare, indikeringslampa ”SET” Sid. 301,
316, 330
*1, 3PCS, varningslampa (i förekommande fall) Sid. 275
LDA, indikeringslampa (i förekommande fall) Sid. 289
Styrningskontroll, indikeringslampa
(i förekommande fall) Sid. 290
*1Automatiskt helljus, indikeringslampa
(i förekommande fall)Sid. 249
”BSM”, indikeringslampa (i förekommande fall) Sid. 340
Toyota parkeringssensor, indikeringslampa
i förekommande fall)
Sid. 353
*1, 3ICS OFF, indikeringslampa
(i förekommande fall)Sid. 367
IndikeringslamporSidor
OM47A31SE.book Page 96 Friday, January 22, 2016 8:14 PM

972. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE

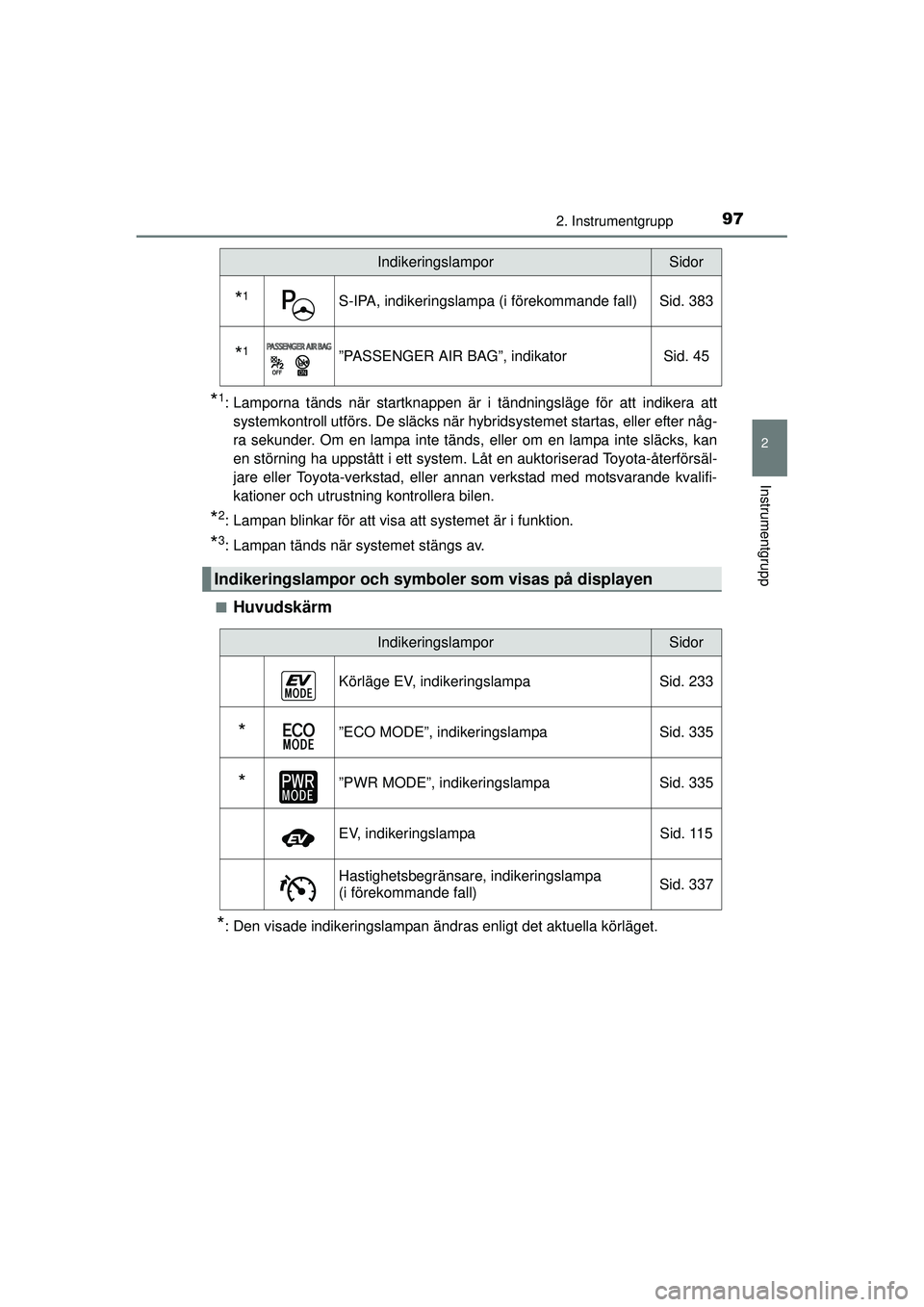

*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter någ-
ra sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan
en störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
■
Huvudskärm
*: Den visade indikeringslampan ändras enligt det aktuella körläget.
*1S-IPA, indikeringslampa (i förekommande fall) Sid. 383
*1”PASSENGER AIR BAG”, indikator Sid. 45
Indikeringslampor och symboler som visas på displayen
IndikeringslamporSidor
IndikeringslamporSidor
Körläge EV, indikeringslampa Sid. 233
*”ECO MODE”, indikeringslampa Sid. 335
*”PWR MODE”, indikeringslampaSid. 335
EV, indikeringslampa Sid. 115
Hastighetsbegränsare, indikeringslampa
(i förekommande fall)Sid. 337
OM47A31SE.book Page 97 Friday, January 22, 2016 8:14 PM

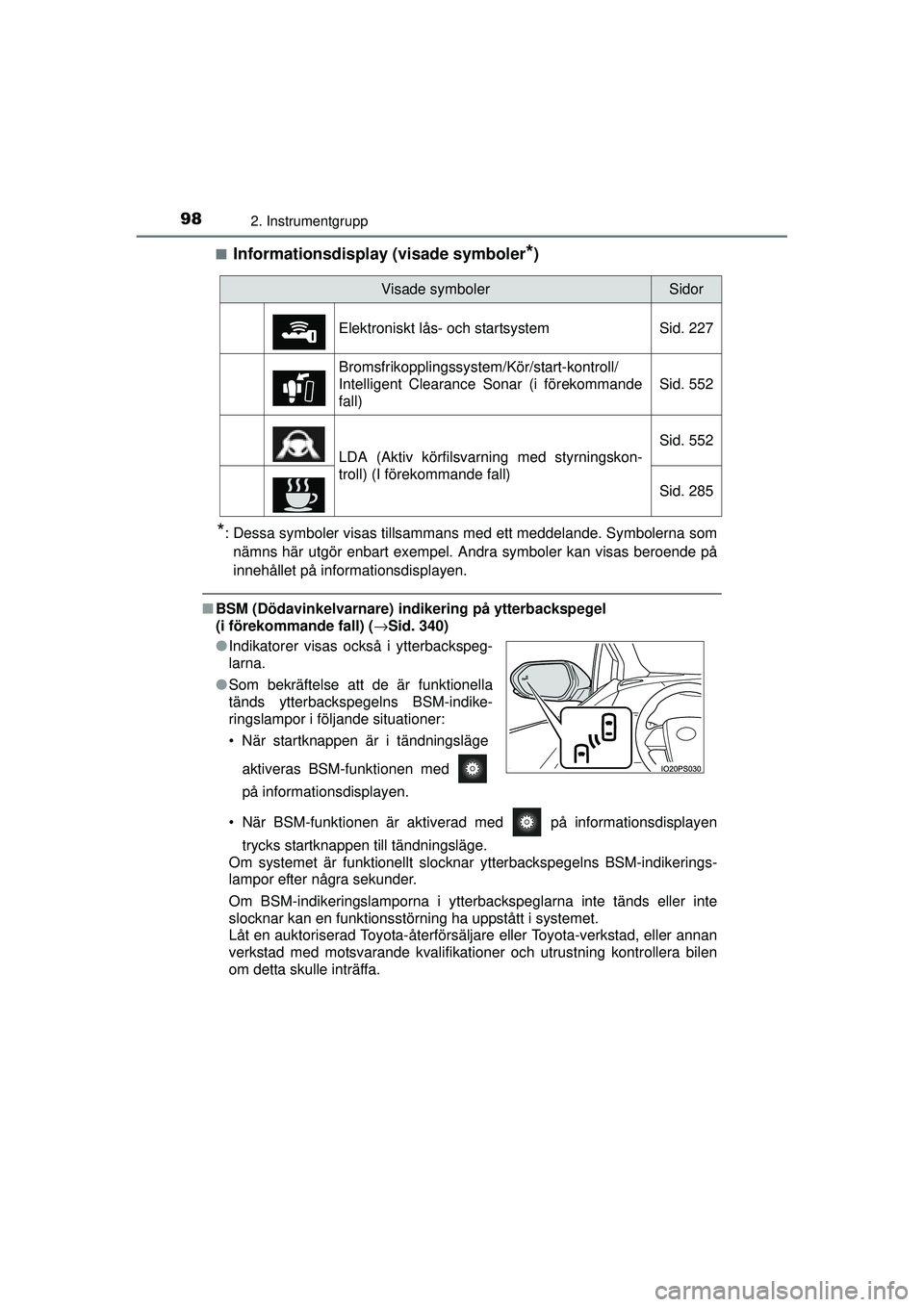

982. Instrumentgrupp
OM47A31SE■
Informationsdisplay (visade symboler*)
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som
nämns här utgör enbart exempel. Andra symboler kan visas beroende på
innehållet på informationsdisplayen.
■ BSM (Dödavinkelvarnare) indikering på ytterbackspegel
(i förekommande fall) ( →Sid. 340)
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM-indikerings-
lampor efter några sekunder.
Om BSM-indikeringslamporna i ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
Visade symbolerSidor
Elektroniskt lås- och startsystem Sid. 227
Bromsfrikopplingssystem/Kör/start-kontroll/
Intelligent Clearance Sonar (i förekommande
fall) Sid. 552
LDA (Aktiv körfilsvarning med styrningskon-
troll) (I förekommande fall)Sid. 552
Sid. 285
●
Indikatorer visas också i ytterbackspeg-
larna.
● Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
OM47A31SE.book Page 98 Friday, January 22, 2016 8:14 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE

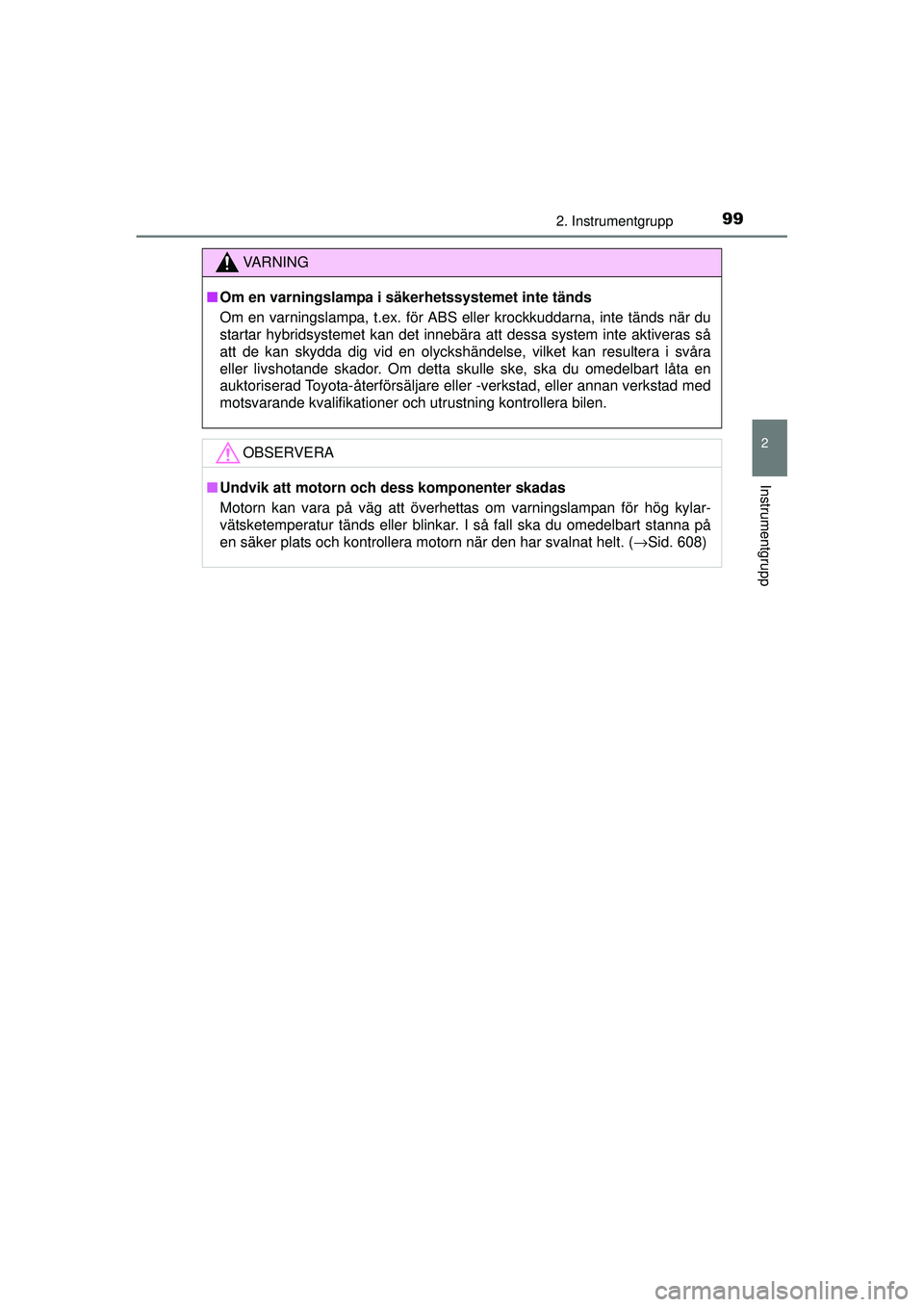

VA R N I N G
■Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle ske, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylar-
vätsketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på
en säker plats och kontrollera motorn när den har svalnat helt. ( →Sid. 608)
OM47A31SE.book Page 99 Friday, January 22, 2016 8:14 PM

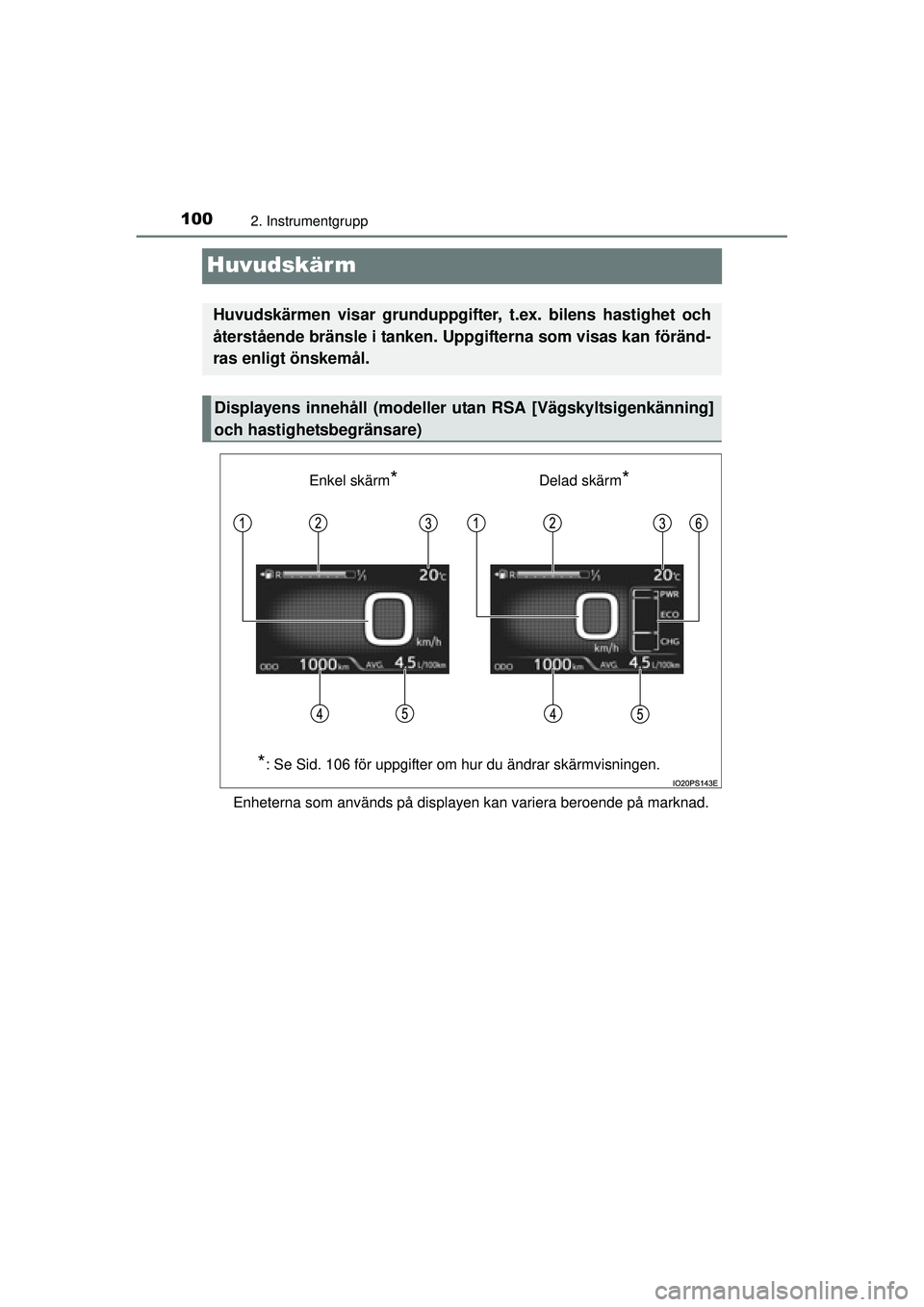

1002. Instrumentgrupp
OM47A31SE
Huvudskärm
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärmen visar grunduppgifter, t.ex. bilens hastighet och
återstående bränsle i tanken. Uppgifterna som visas kan föränd-
ras enligt önskemål.
Displayens innehåll (modeller utan RSA [Vägskyltsigenkänning]
och hastighetsbegränsare)
Enkel skärm*Delad skärm*
*
: Se Sid. 106 för uppgifter om hur du ändrar skärmvisningen.
OM47A31SE.book Page 100 Frid ay, January 22, 2016 8:14 PM
