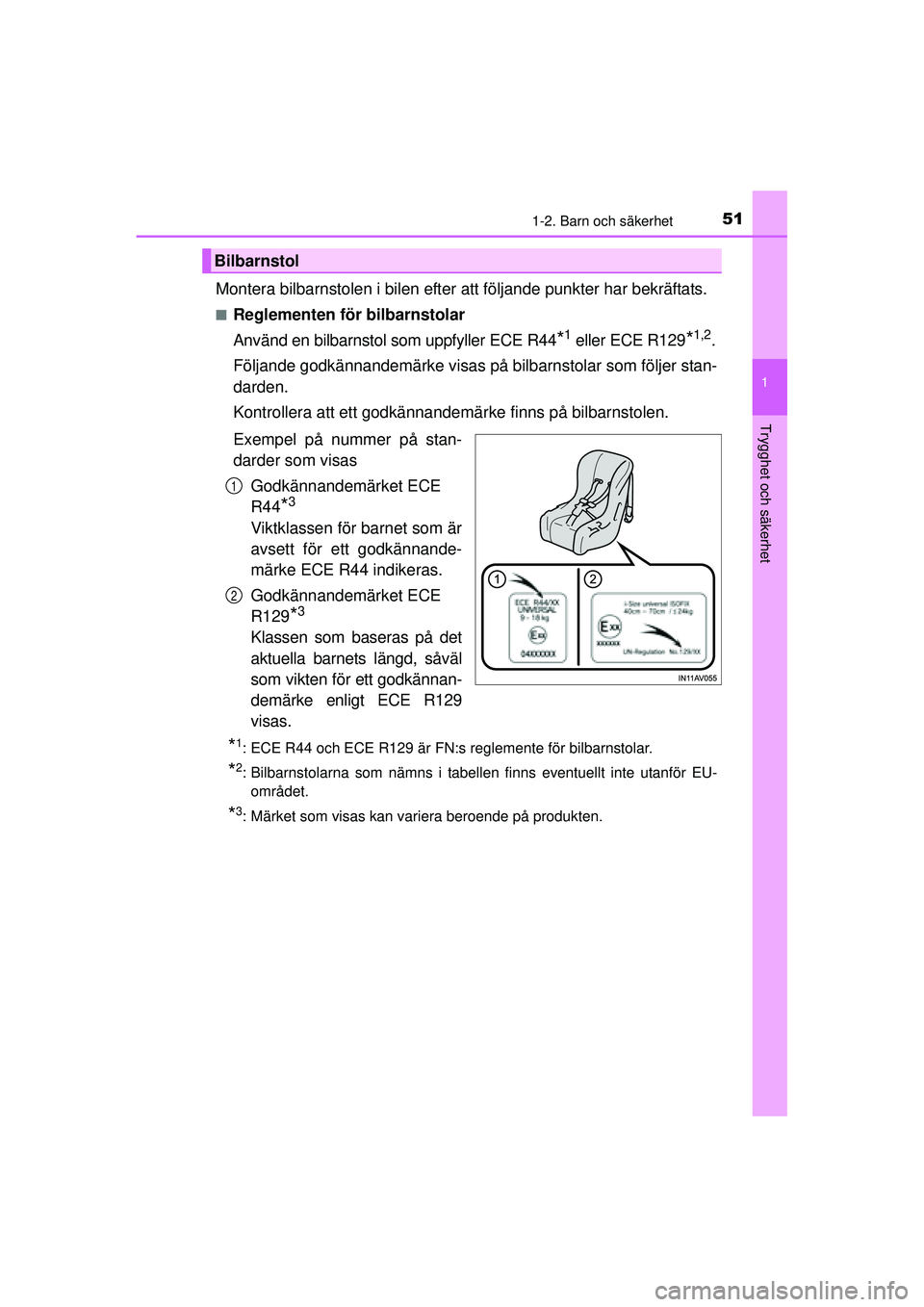

511-2. Barn och säkerhet
1
OM47A31SE
Trygghet och säkerhet
Montera bilbarnstolen i bilen efter att följande punkter har bekräftats.
■Reglementen för bilbarnstolar
Använd en bilbarnstol som uppfyller ECE R44
*1 eller ECE R129*1,2.
Följande godkännandemärke visas på bilbarnstolar som följer stan-
darden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Exempel på nummer på stan-
darder som visas Godkännandemärket ECE
R44
*3
Viktklassen för barnet som är
avsett för ett godkännande-
märke ECE R44 indikeras.
Godkännandemärket ECE
R129
*3
Klassen som baseras på det
aktuella barnets längd, såväl
som vikten för ett godkännan-
demärke enligt ECE R129
visas.
*1: ECE R44 och ECE R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Bilbarnstol
1
2
OM47A31SE.book Page 51 Friday, January 22, 2016 8:14 PM

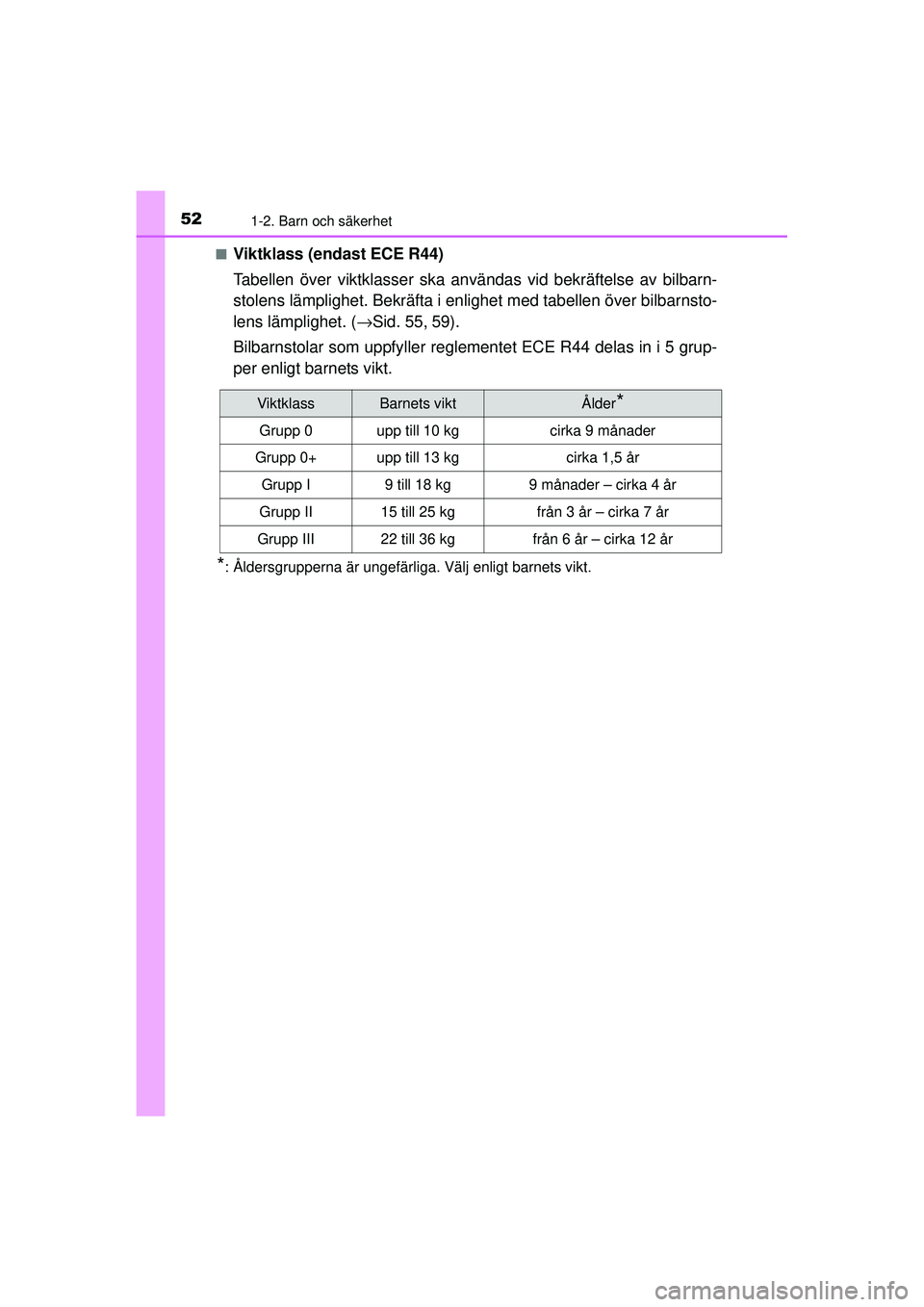

521-2. Barn och säkerhet
OM47A31SE■
Viktklass (endast ECE R44)
Tabellen över viktklas
ser ska användas vid bek räftelse av bilbarn-
stolens lämplighet. Bekräfta i enlighet med tabellen över bilbarnsto-
lens lämplighet. ( →Sid. 55, 59).
Bilbarnstolar som uppfyller reglementet ECE R44 delas in i 5 grup-
per enligt barnets vikt.
*: Åldersgrupperna är ungefärliga. Välj enligt barnets vikt.
ViktklassBarnets viktÅlder*
Grupp 0upp till 10 kgcirka 9 månader
Grupp 0+upp till 13 kgcirka 1,5 år
Grupp I9 till 18 kg9 månader – cirka 4 år
Grupp II15 till 25 kgfrån 3 år – cirka 7 år
Grupp III22 till 36 kgfrån 6 år – cirka 12 år
OM47A31SE.book Page 52 Friday, January 22, 2016 8:14 PM

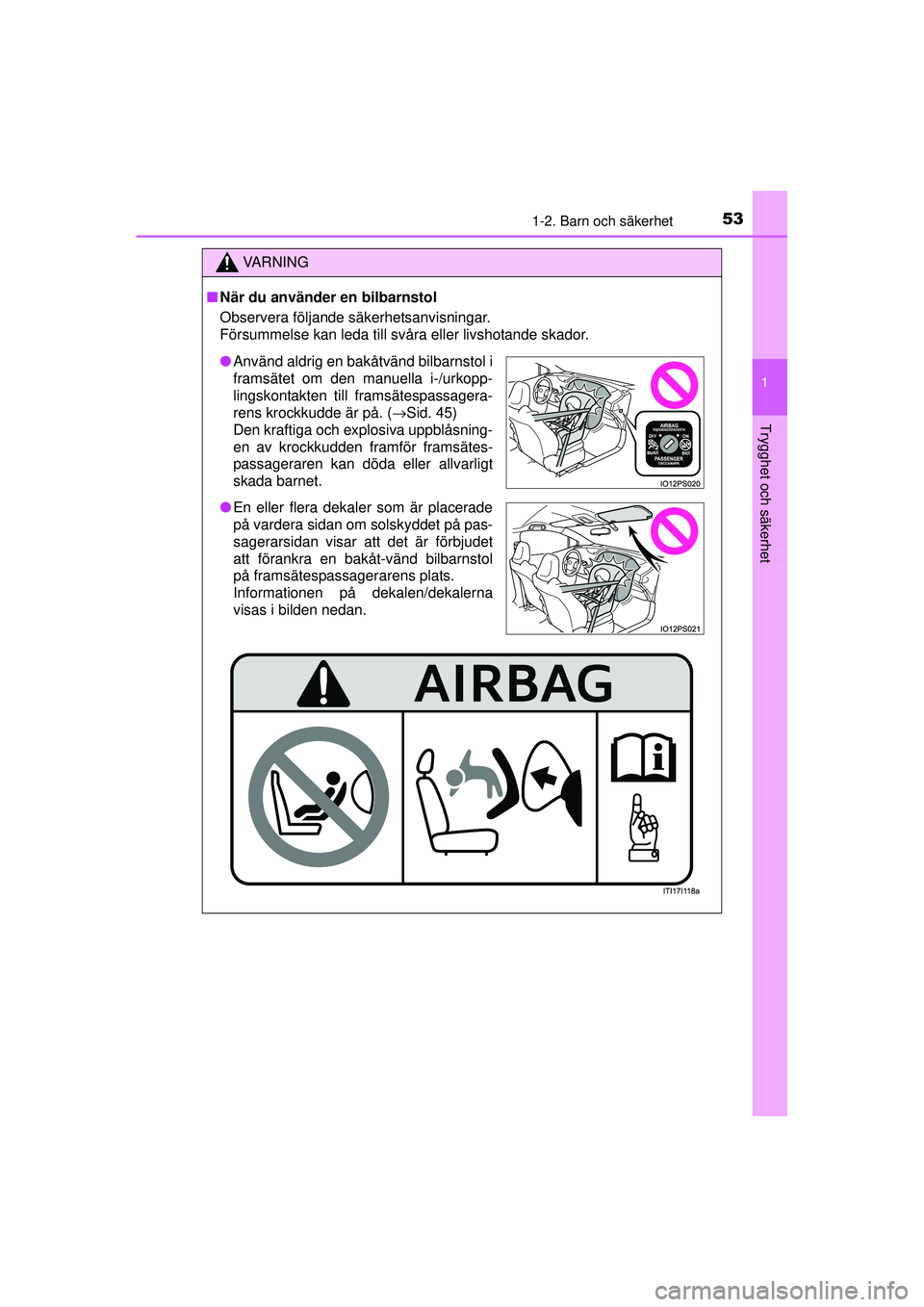

531-2. Barn och säkerhet
1
OM47A31SE
Trygghet och säkerhet
VA R N I N G
■När du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella i-/urkopp-
lingskontakten till framsätespassagera-
rens krockkudde är på. ( →Sid. 45)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet.
● En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåt-vänd bilbarnstol
på framsätespassagerarens plats.
Informationen på dekalen/dekalerna
visas i bilden nedan.
OM47A31SE.book Page 53 Friday, January 22, 2016 8:14 PM

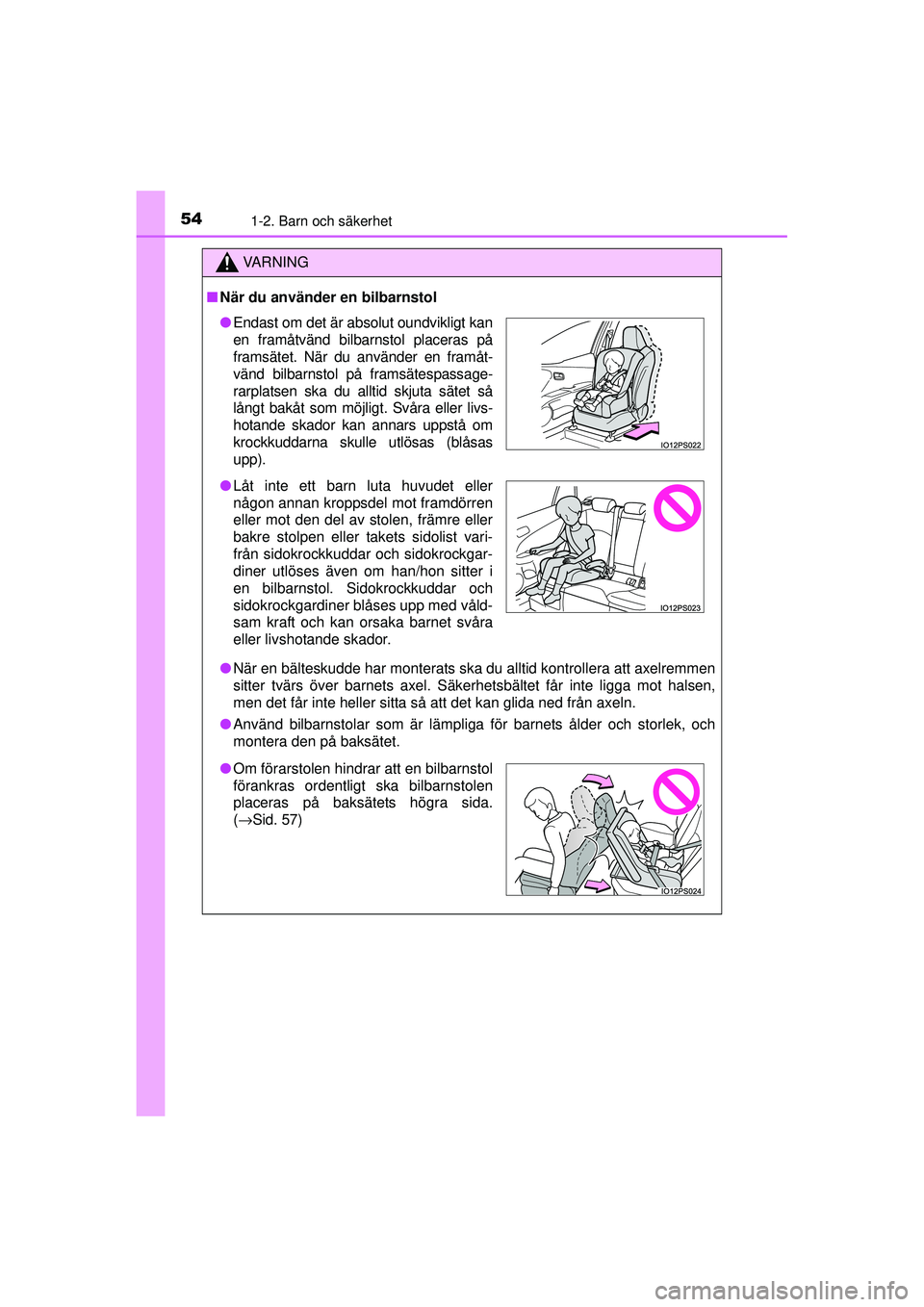

541-2. Barn och säkerhet
OM47A31SE
VA R N I N G
■När du använder en bilbarnstol
● När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axeln.
● Använd bilbarnstolar som är lämpliga för barnets ålder och storlek, och
montera den på baksätet.
●Endast om det är absolut oundvikligt kan
en framåtvänd bilbarnstol placeras på
framsätet. När du använder en framåt-
vänd bilbarnstol på framsätespassage-
rarplatsen ska du alltid skjuta sätet så
långt bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
● Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot framdörren
eller mot den del av stolen, främre eller
bakre stolpen eller takets sidolist vari-
från sidokrockkuddar och sidokrockgar-
diner utlöses även om han/hon sitter i
en bilbarnstol. Sidokrockkuddar och
sidokrockgardiner blåses upp med våld-
sam kraft och kan orsaka barnet svåra
eller livshotande skador.
●Om förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
(→ Sid. 57)
OM47A31SE.book Page 54 Friday, January 22, 2016 8:14 PM

551-2. Barn och säkerhet
1
OM47A31SE
Trygghet och säkerhet
◆Bekräfta möjliga platser för montering samt viktklasser för bil-
barnstolar som monteras med säkerhetsbälte.Bekräfta motsvarande [Viktklass] från barnets vikt ( →Sid. 52)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från ta bellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( →Sid. 55)
◆Bilbarnstolar förankrade med SÄKERHETSBÄLTE – Lämplighet
och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategorin ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan (UF gäl-
ler endast framåtriktade bilbarnsto lar). Kategori och viktklass för bil-
barnstolar återfinns i bilbarnstolens instruktionsbok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bil-
barnstol för uppgifter om lämplighet, eller kontakta leverantören av
din bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
1
2
OM47A31SE.book Page 55 Friday, January 22, 2016 8:14 PM

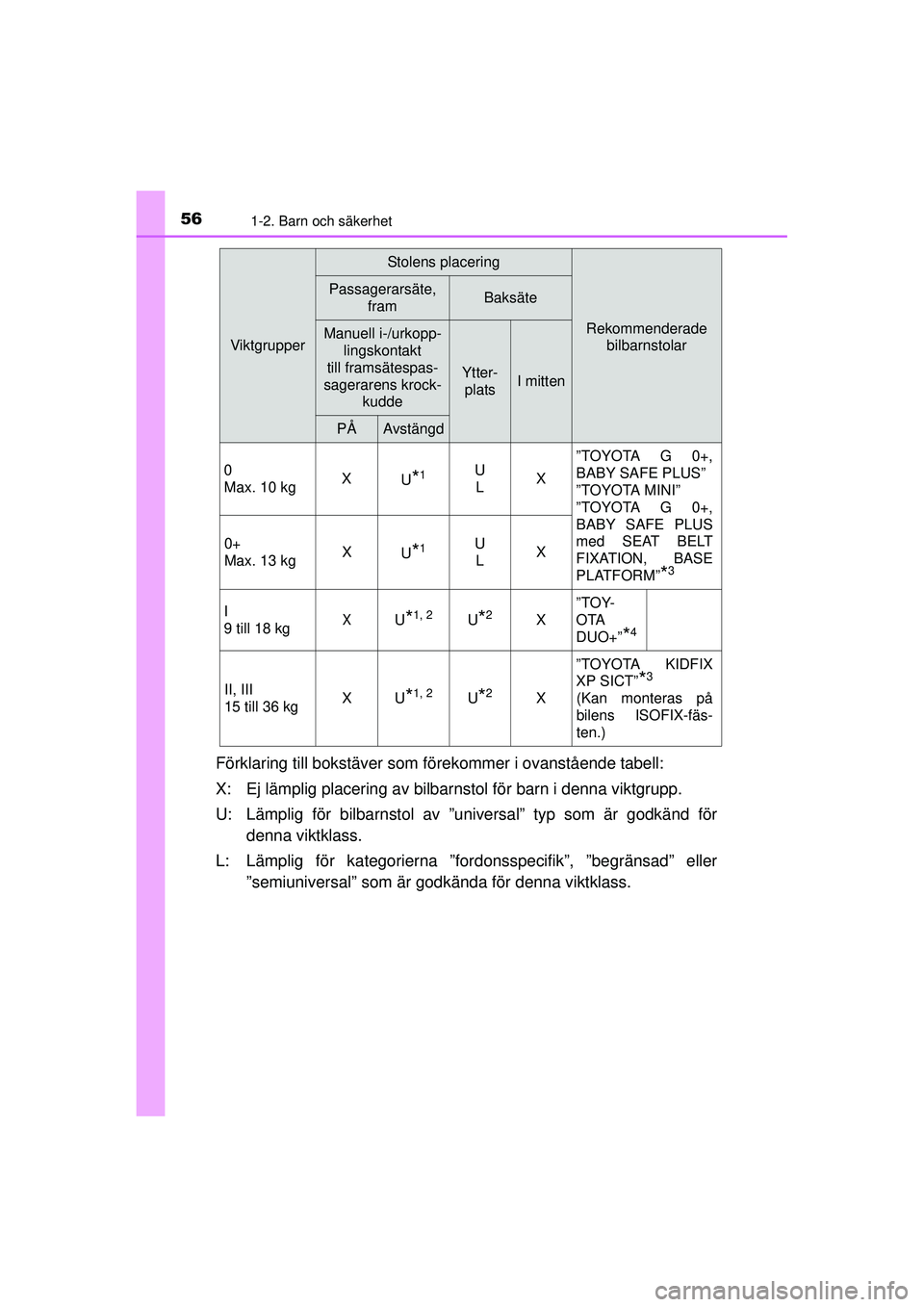

561-2. Barn och säkerhet
OM47A31SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
Viktgrupper
Stolens placering
Rekommenderade bilbarnstolar
Passagerarsäte, framBaksäte
Manuell i-/urkopp-lingskontakt
till framsätespas-
sagerarens krock- kudde
Ytter-platsI mitten
PÅAvstängd
0
Max. 10 kg X
U
*1U
L X”TOYOTA G 0+,
BABY SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+,
BABY SAFE PLUS
med SEAT BELT
FIXATION, BASE
PLATFORM”
*3
0+
Max. 13 kg
X
U*1U
L X
I
9 till 18 kg
XU*1, 2U*2X ”TOY-
OTA
DUO+”
*4
II, III
15 till 36 kg
XU*1, 2U*2X”TOYOTA KIDFIX
XP SICT”
*3
(Kan monteras på
bilens ISOFIX-fäs-
ten.)
OM47A31SE.book Page 56 Friday, January 22, 2016 8:14 PM

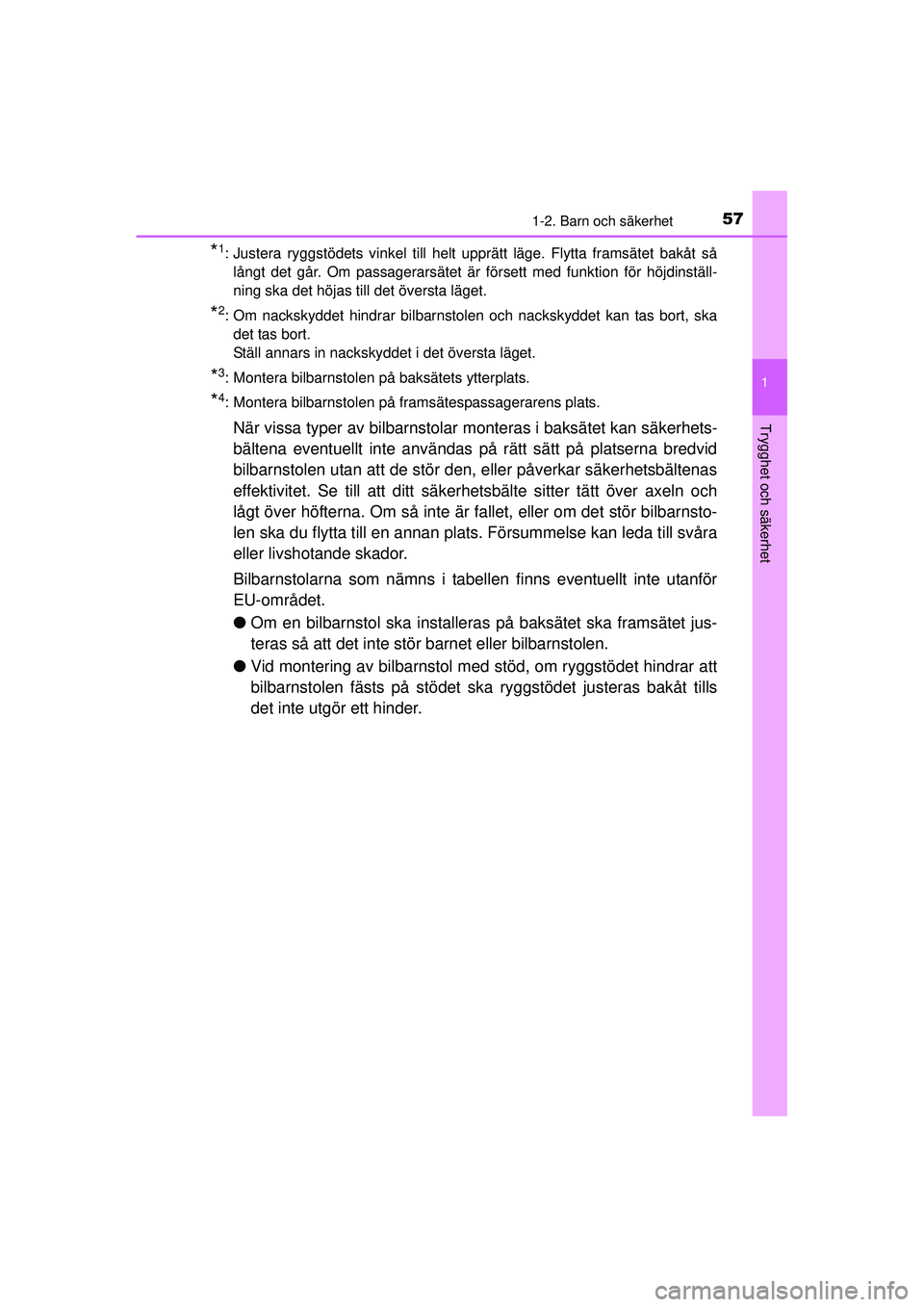

571-2. Barn och säkerhet
1
OM47A31SE
Trygghet och säkerhet
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt sålångt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska det höjas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
*3: Montera bilbarnstolen på baksätets ytterplats.
*4: Montera bilbarnstolen på framsätespassagerarens plats.
När vissa typer av bilbarnstolar m onteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säker hetsbälte sitter tätt över axeln och
lågt över höfterna. Om så inte är fallet, eller om det stör bilbarnsto-
len ska du flytta till en annan plat s. Försummelse kan leda till svåra
eller livshotande skador.
Bilbarnstolarna som nämns i tabell en finns eventuellt inte utanför
EU-området.
● Om en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
● Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet sk a ryggstödet justeras bakåt tills
det inte utgör ett hinder.
OM47A31SE.book Page 57 Friday, January 22, 2016 8:14 PM

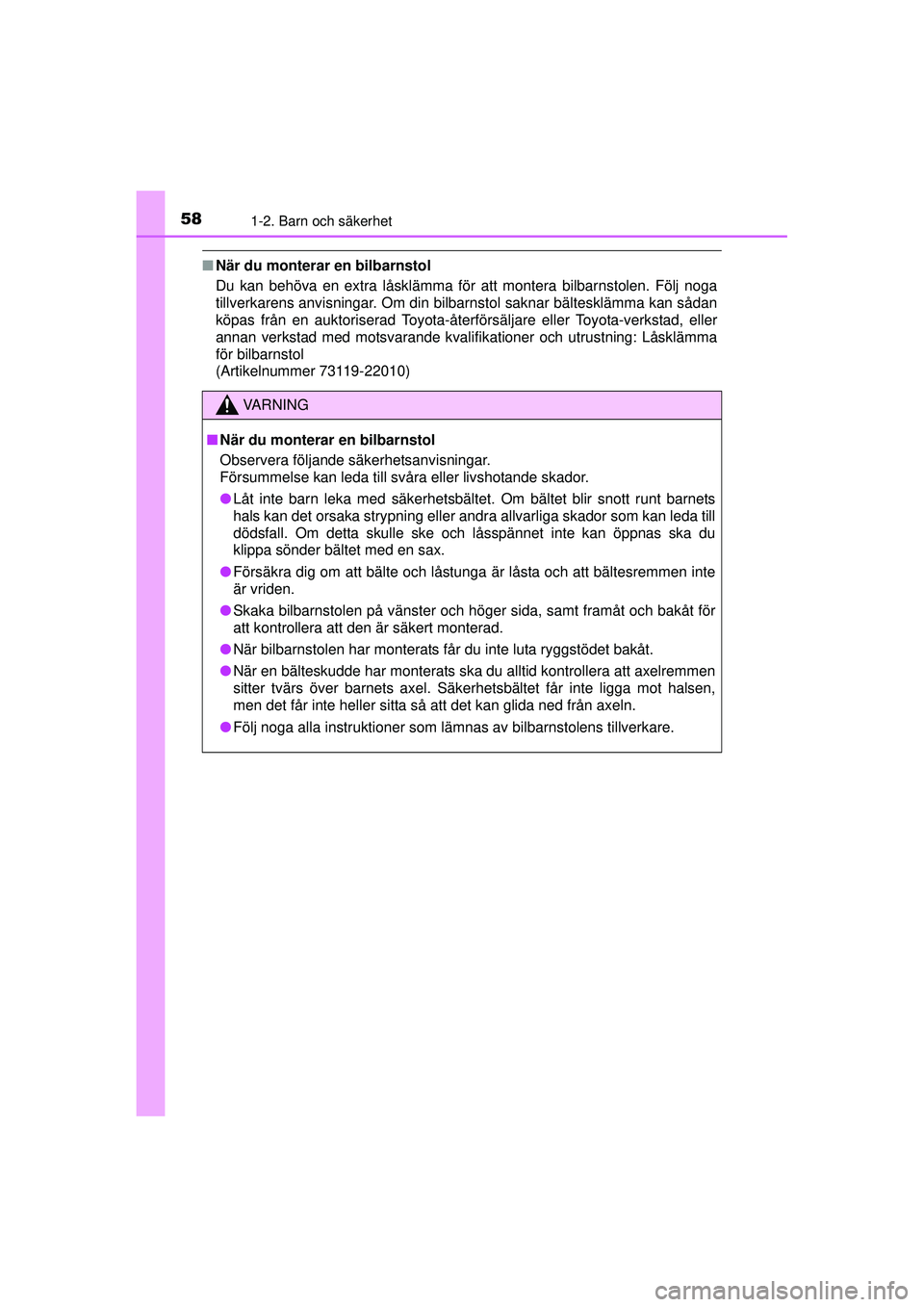

581-2. Barn och säkerhet
OM47A31SE
■När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din bilbarnstol saknar bältesklämma kan sådan
köpas från en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning: Låsklämma
för bilbarnstol
(Artikelnummer 73119-22010)
VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andr a allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
● Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axeln.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM47A31SE.book Page 58 Friday, January 22, 2016 8:14 PM

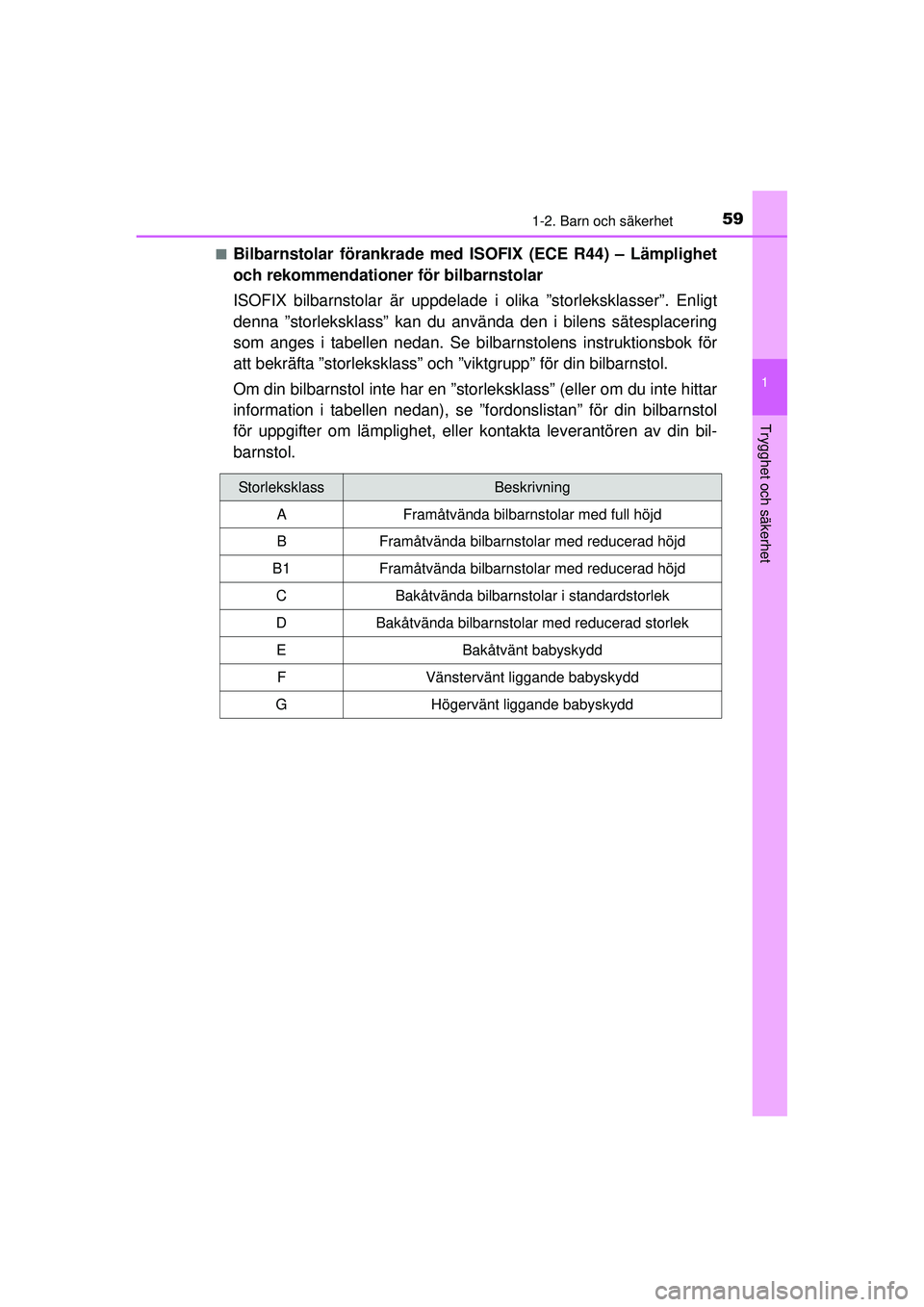

591-2. Barn och säkerhet
1
OM47A31SE
Trygghet och säkerhet
■Bilbarnstolar förankrade med ISOFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se bilbarnstolens instruktionsbok för
att bekräfta ”storleksklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol
för uppgifter om lämplighet, eller kontakta leverantören av din bil-
barnstol.
StorleksklassBeskrivning
A Framåtvända bilbarnstolar med full höjd
B Framåtvända bilbarnstolar med reducerad höjd
B1 Framåtvända bilbarnstolar med reducerad höjd C Bakåtvända bilbarnstolar i standardstorlek
D Bakåtvända bilbarnstolar med reducerad storlekE Bakåtvänt babyskydd F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
OM47A31SE.book Page 59 Friday, January 22, 2016 8:14 PM

601-2. Barn och säkerhet
OM47A31SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Inte lämplig placering för ISOFIX bilbarnstol i denna viktgrupp och/eller denna storleksklass.
IUF: Lämplig för framåtriktad ISOFIX bilbarnstol av ”universal” typ godkänd för denna viktgrupp.
IL: Lämplig för ISOFIX bilbarnstol av kategorierna ”fordonsspecifik”,
”begränsad” eller ”semiuniversal” som är godkända för denna
viktgrupp.
*: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska det tas bort.
Ställ annars in nackskyddet i det översta läget.
ViktgrupperStorleks- klass
Stolens placering
Rekommende-
rade bilbarnstolarFramsäteBaksäte
Passage-
rarsäteYtterplatsI mitten
Babyskydd FX XX
—
GX X X
0
Max. 10 kg EX ILX
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Max. 13 kg EX ILX
DX ILX
CX ILX
I
9 till 18 kg DX ILX
—
CX ILX
BX IUF
*
IL*X”TOYOTA MIDI”
B1 X IUF
*
IL*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IUF*
IL*X”TOYOTA MIDI”
