TOYOTA PRIUS 2015 Manual de utilização (in Portuguese)

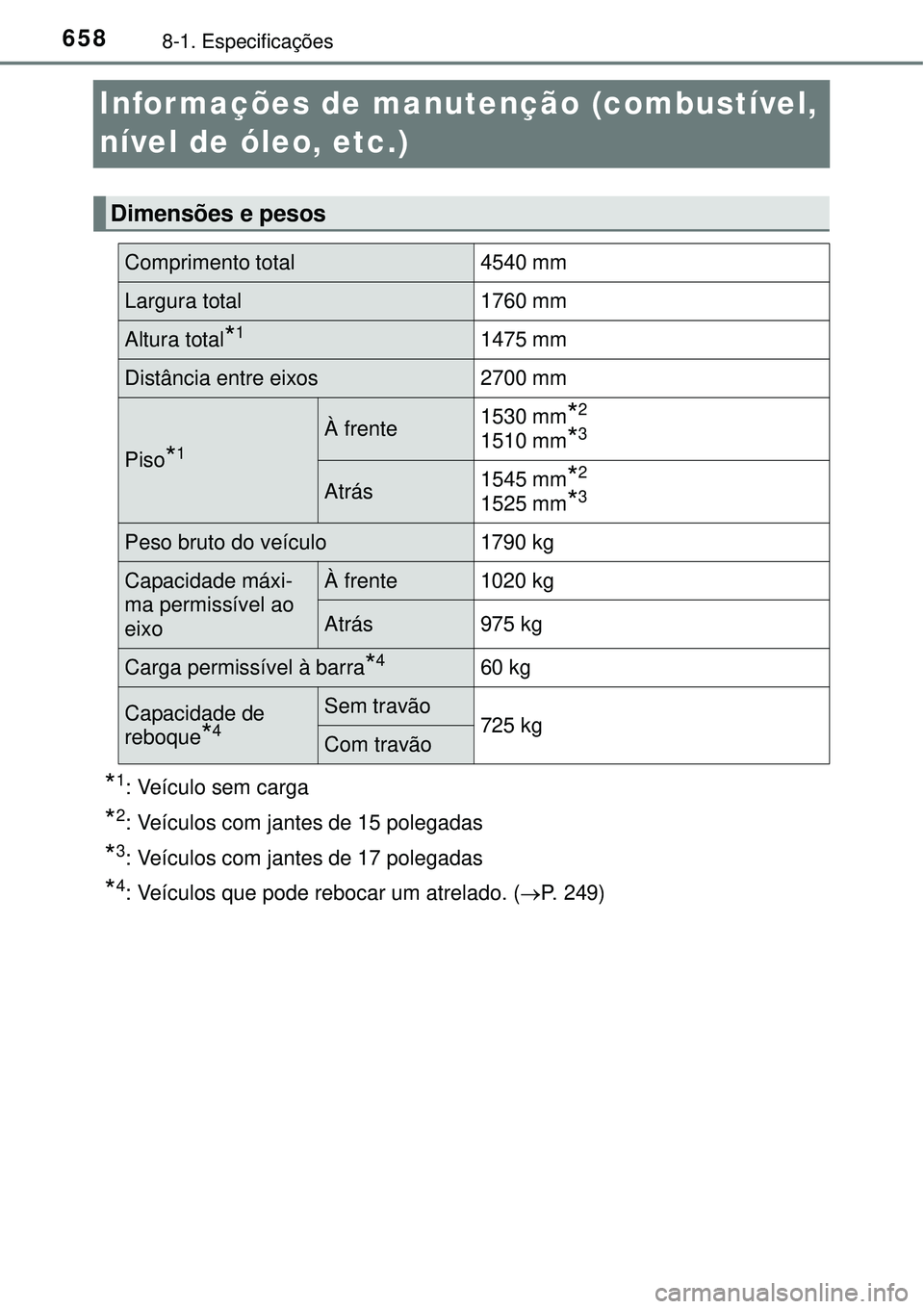

6588-1. Especificações
Informações de manutenção (combustível,
nível de óleo, etc.)
*1: Veículo sem carga
*2: Veículos com jantes de 15 polegadas
*3: Veículos com jantes de 17 polegadas
*4: Veículos que pode rebocar um atrelado. (P. 249)
Dimensões e pesos
Comprimento total4540 mm
Largura total1760 mm
Altura total*11475 mm
Distância entre eixos2700 mm
Piso*1
À frente1530 mm*2
1510 mm*3
Atrás1545 mm*2
1525 mm*3
Peso bruto do veículo1790 kg
Capacidade máxi-
ma permissível ao
eixoÀ frente1020 kg
Atrás975 kg
Carga permissível à barra*460 kg
Capacidade de
reboque
*4
Sem travão725 kgCom travão

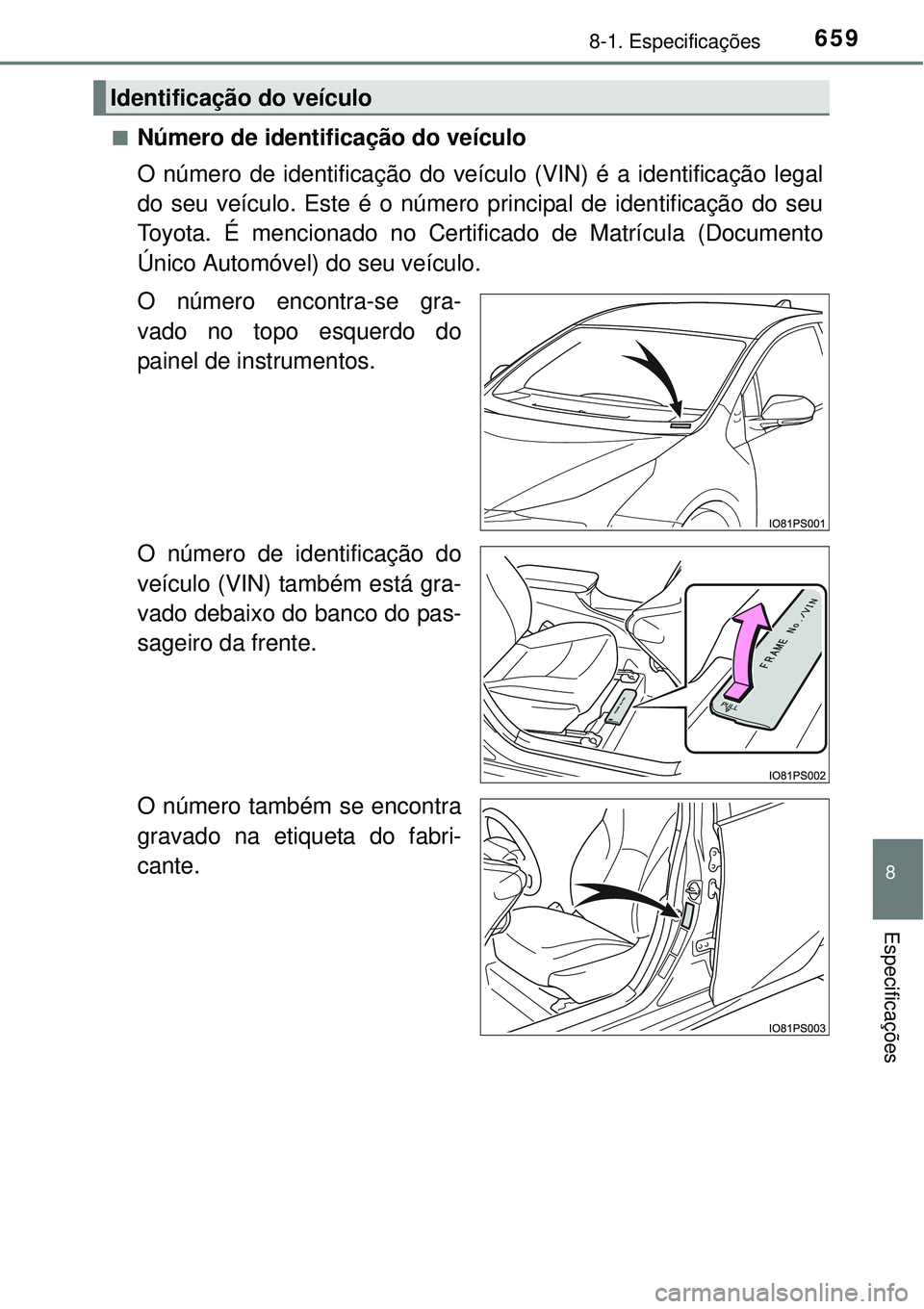

6598-1. Especificações
8
Especificações
nNúmero de identificação do veículo
O número de identificação do veículo (VIN) é a identificação legal
do seu veículo. Este é o número principal de identificação do seu
Toyota. É mencionado no Certificado de Matrícula (Documento
Único Automóvel) do seu veículo.
O número encontra-se gra-
vado no topo esquerdo do
painel de instrumentos.
O número de identificação do
veículo (VIN) também está gra-
vado debaixo do banco do pas-
sageiro da frente.
O número também se encontra
gravado na etiqueta do fabri-
cante.
Identificação do veículo

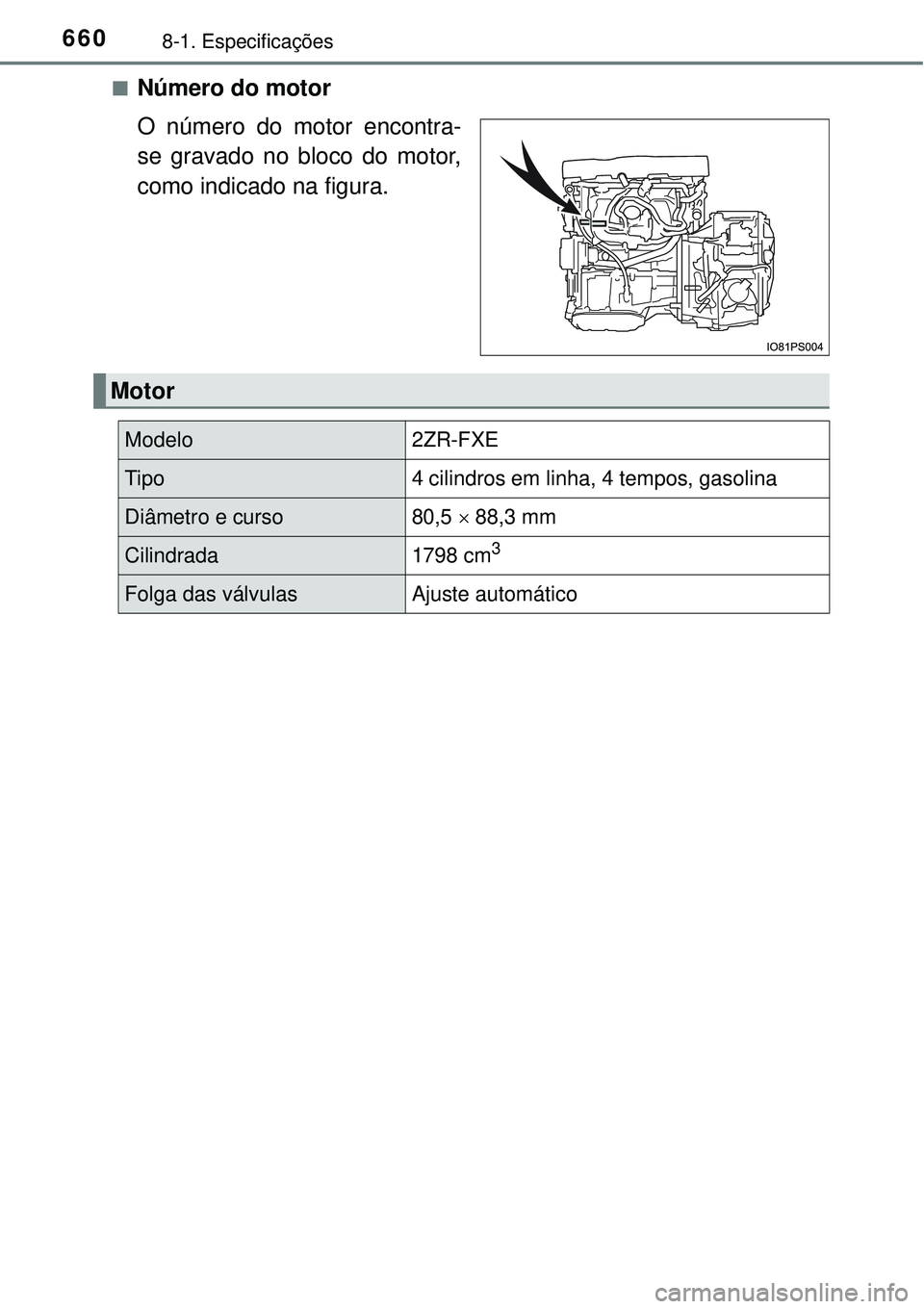

6608-1. Especificações
nNúmero do motor
O número do motor encontra-
se gravado no bloco do motor,
como indicado na figura.
Motor
Modelo2ZR-FXE
Tipo4 cilindros em linha, 4 tempos, gasolina
Diâmetro e curso80,5  88,3 mm
Cilindrada1798 cm3
Folga das válvulasAjuste automático

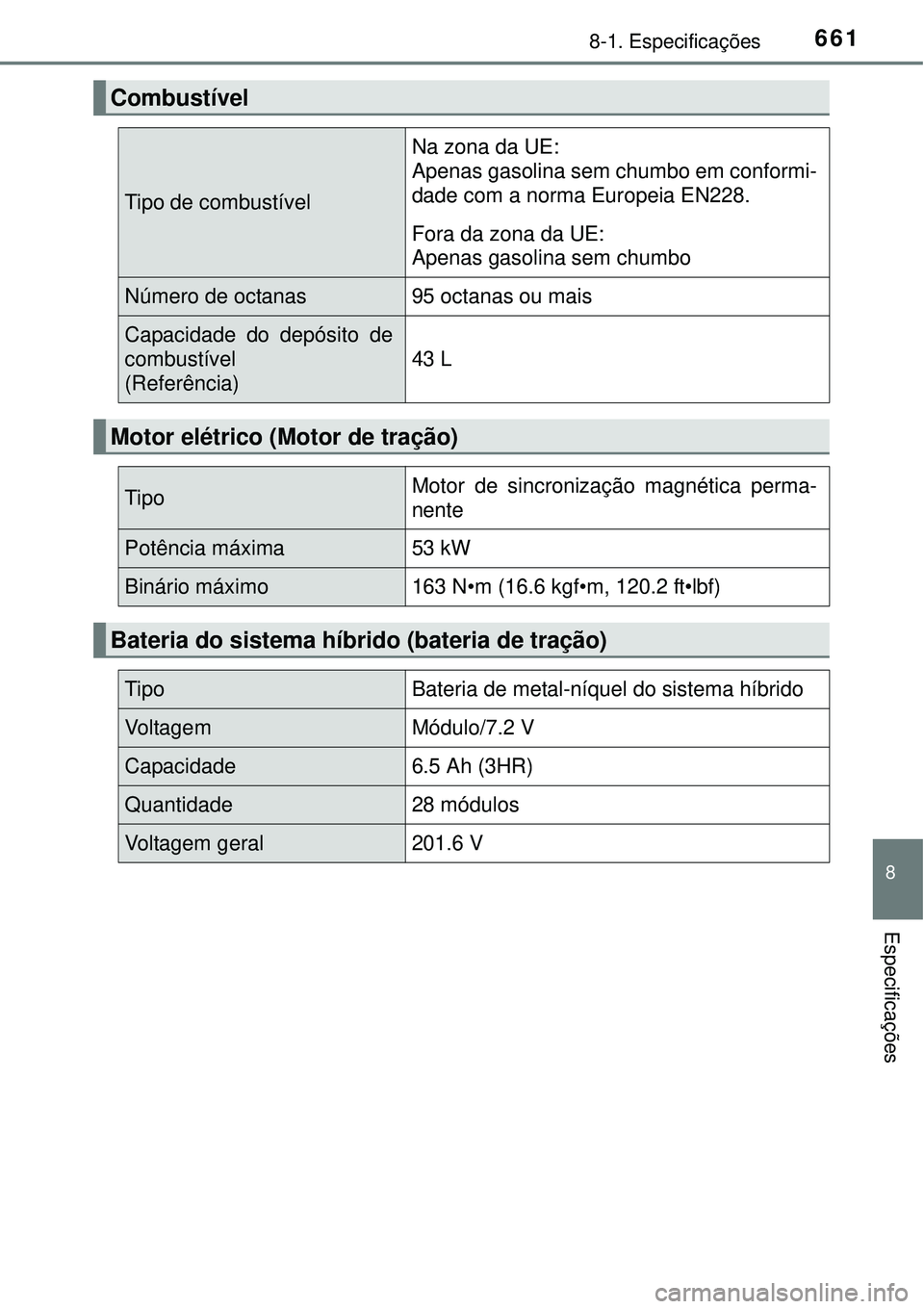

6618-1. Especificações
8
Especificações
Combustível
Tipo de combustível
Na zona da UE:
Apenas gasolina sem chumbo em conformi-
dade com a norma Europeia EN228.
Fora da zona da UE:
Apenas gasolina sem chumbo
Número de octanas95 octanas ou mais
Capacidade do depósito de
combustível
(Referência)
43 L
Motor elétrico (Motor de tração)
TipoMotor de sincronização magnética perma-
nente
Potência máxima 53 kW
Binário máximo163 N•m (16.6 kgf•m, 120.2 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
TipoBateria de metal-níquel do sistema híbrido
VoltagemMódulo/7.2 V
Capacidade6.5 Ah (3HR)
Quantidade28 módulos
Voltagem geral201.6 V

6628-1. Especificações
nCapacidade de óleo (Esvaziar e repor o nível [Referência*])
*: A capacidade de óleo do motor é a quantidade de referência a ser uti-
lizada quando mudar o óleo. Estacione o veículo num piso nivelado.
Aqueça o motor e desligue o sistema híbrido, espere mais de 5 minutos e
verifique o nível do óleo na vareta.
n
Seleção do óleo do motor
O seu veículo Toyota sai de fábrica atestado com óleo genuíno
Toyota. A Toyota recomenda a utilização do óleo genuíno Toyota.
(“Toyota Genuine Motor Oil”). Pode ser utilizado outro óleo de qua-
lidade equivalente.
Tipo de óleo:
0W-20, 5W-30 e 10W-30:
Óleo do motor do tipo API SL "Energy-Conserving", SM "Energy-
-Conserving" ou SN “Resource-Conserving”; ou ILSAC multigrade
15W-40:
Óleo do motor do tipo API SL, SM ou SN multigrade
Viscosidade recomendada (SAE):
O seu veículo Toyota foi abaste-
cido com SAE 0W-20 de
fábrica. Este óleo é a melhor
escolha para o seu veículo,
para uma boa economia de
combustível bem como para um
bom arranque em tempo frio.
Se o óleo SAE 0W-20 não esti-
ver disponível, também pode
ser usado o óleo SAE 5W-30.
No entanto, este último deve ser
substituído por óleo SAE 0W-20
na próxima mudança de óleo.
Se usar o SAE 10W-30 ou um
óleo com mais viscosidade a
temperaturas extremamente
baixas, o arranque do motor
pode tornar-se difícil. Por esse
motivo, é recomendada a uti-
lização dos óleos SAE 0W-20
ou 5W-30.
Sistema de lubrificação
Com filtro 4,2 L
Sem filtro3,9 L
Gama de temperaturas previstas
antes da próxima mudança de óleo
De preferência

6638-1. Especificações
8
Especificações
Viscosidade do óleo (0W-20 é aqui explicado como um exemplo):
• O 0W em 0W-20 indica a característica do óleo que permite o
arranque do motor a frio. Os óleos com um valor inferior antes
do W facilitam o arranque do motor em tempo frio.
• O valor 20 em 0W-20 indica a viscosidade do óleo quando este
está com uma temperatura elevada. Um óleo com viscosidade
superior (um com um valor mais elevado) pode ser mais ade-
quado, caso o seu veículo seja sujeito a velocidades elevadas
ou a condições de carga extremas.
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são colocadas em
alguns recipientes de óleo, para ajudar a escolher o óleo que deve
ser usado.
Símbolo de serviço API
Parte superior da etiqueta: “API
SERVICE SN” é a designação
da qualidade do óleo pelo API
(Instituto Americano do
Petróleo).
Parte do centro: “SAE 0W-20”
indica a gama de viscosidade
SAE.
Parte inferior da etiqueta: A indi-
cação "Resource-Conserving"
significa que o óleo tem capaci-
dades para reduzir o consumo
de combustível e proteção
ambiental.
Marca de Certificação do ILSAC
A marca de certificação ILSAC (International Lubricant Standardization
and Approval Committee - Comité Internacional de Padronização e
Aprovação de Lubrificantes) é apresentada na frente do recipiente.
1
2

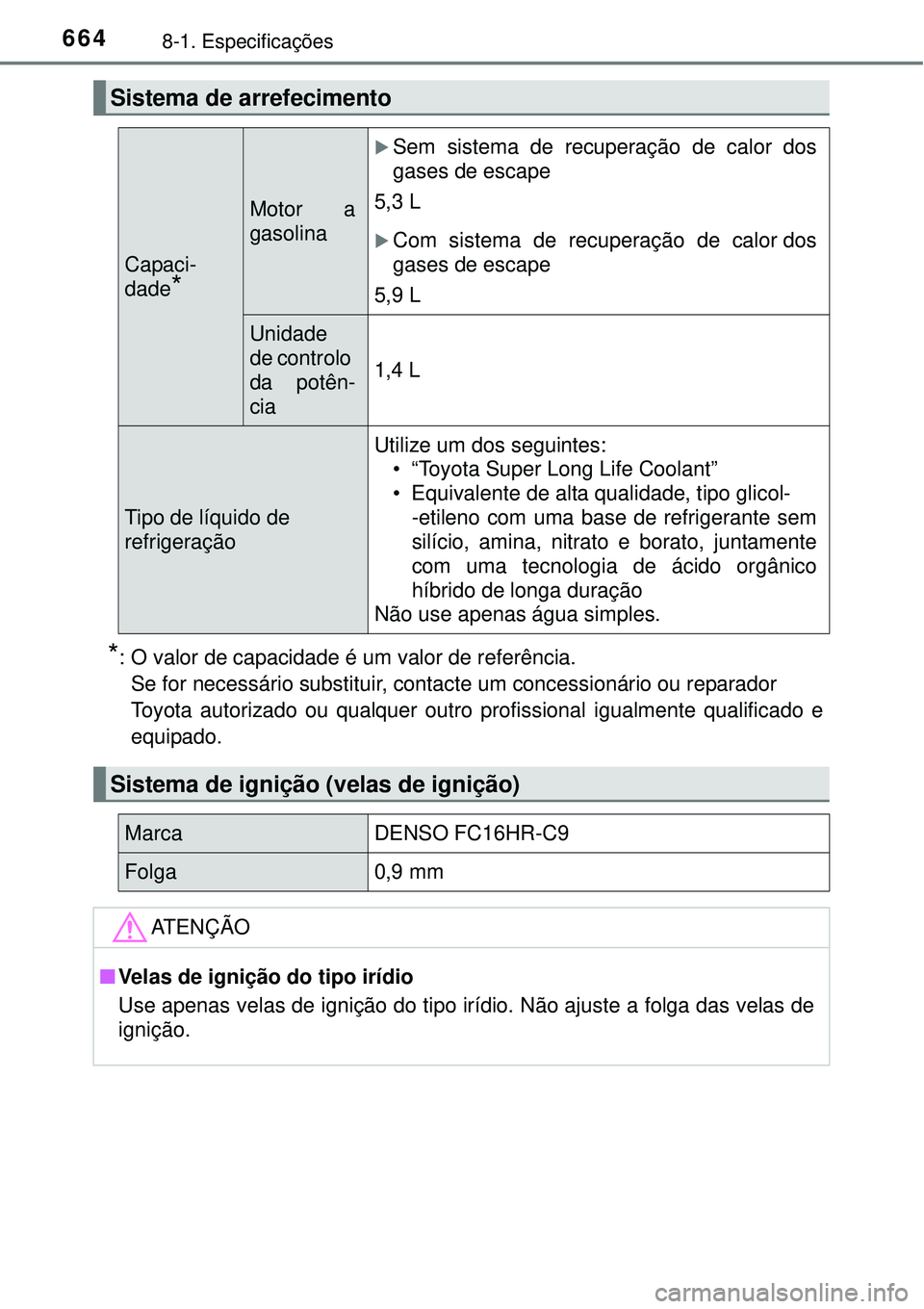

6648-1. Especificações
*: O valor de capacidade é um valor de referência.
Se for necessário substituir, contacte um concessionário ou reparador
Toyota autorizado ou qualquer outro profissional igualmente qualificado e
equipado.
Sistema de arrefecimento
Capaci-
dade
*
Motor a
gasolina
Sem sistema de recuperação de calor dos
gases de escape
5,3 L
Com sistema de recuperação de calor dos
gases de escape
5,9 L
Unidade
de controlo
da potên-
cia
1,4 L
Tipo de líquido de
refrigeração
Utilize um dos seguintes:
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-
-etileno com uma base de refrigerante sem
silício, amina, nitrato e borato, juntamente
com uma tecnologia de ácido orgânico
híbrido de longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-C9
Folga0,9 mm
ATENÇÃO
nVelas de ignição do tipo irídio
Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de
ignição.

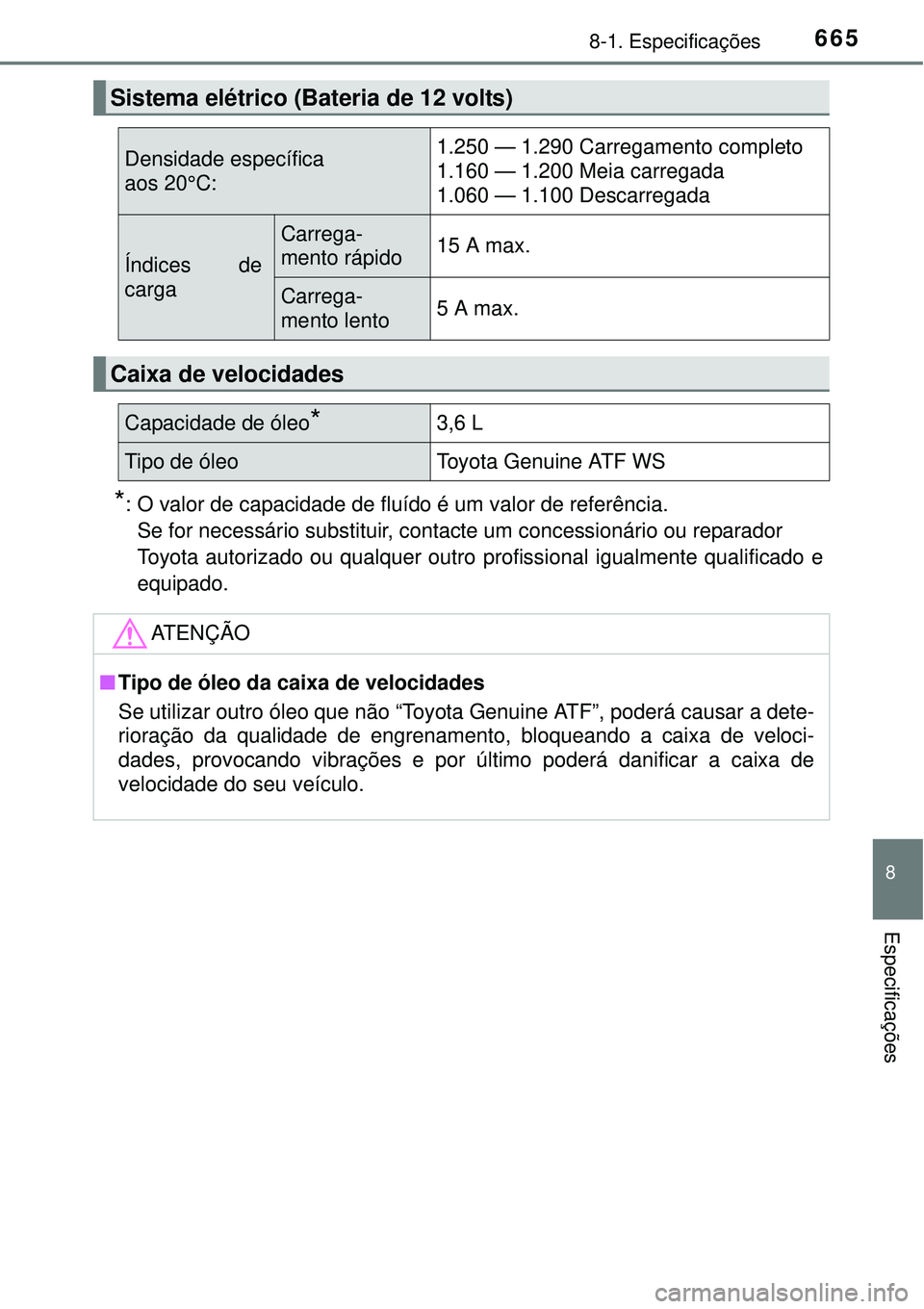

6658-1. Especificações
8
Especificações
*: O valor de capacidade de fluído é um valor de referência.
Se for necessário substituir, contacte um concessionário ou reparador
Toyota autorizado ou qualquer outro profissional igualmente qualificado e
equipado.
Sistema elétrico (Bateria de 12 volts)
Densidade específica
aos 20°C:1.250 — 1.290 Carregamento completo
1.160 — 1.200 Meia carregada
1.060 — 1.100 Descarregada
Índices de
carga
Carrega-
mento rápido15 A max.
Carrega-
mento lento5 A max.
Caixa de velocidades
Capacidade de óleo*3,6 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
nTipo de óleo da caixa de velocidades
Se utilizar outro óleo que não “Toyota Genuine ATF”, poderá causar a dete-
rioração da qualidade de engrenamento, bloqueando a caixa de veloci-
dades, provocando vibrações e por último poderá danificar a caixa de
velocidade do seu veículo.

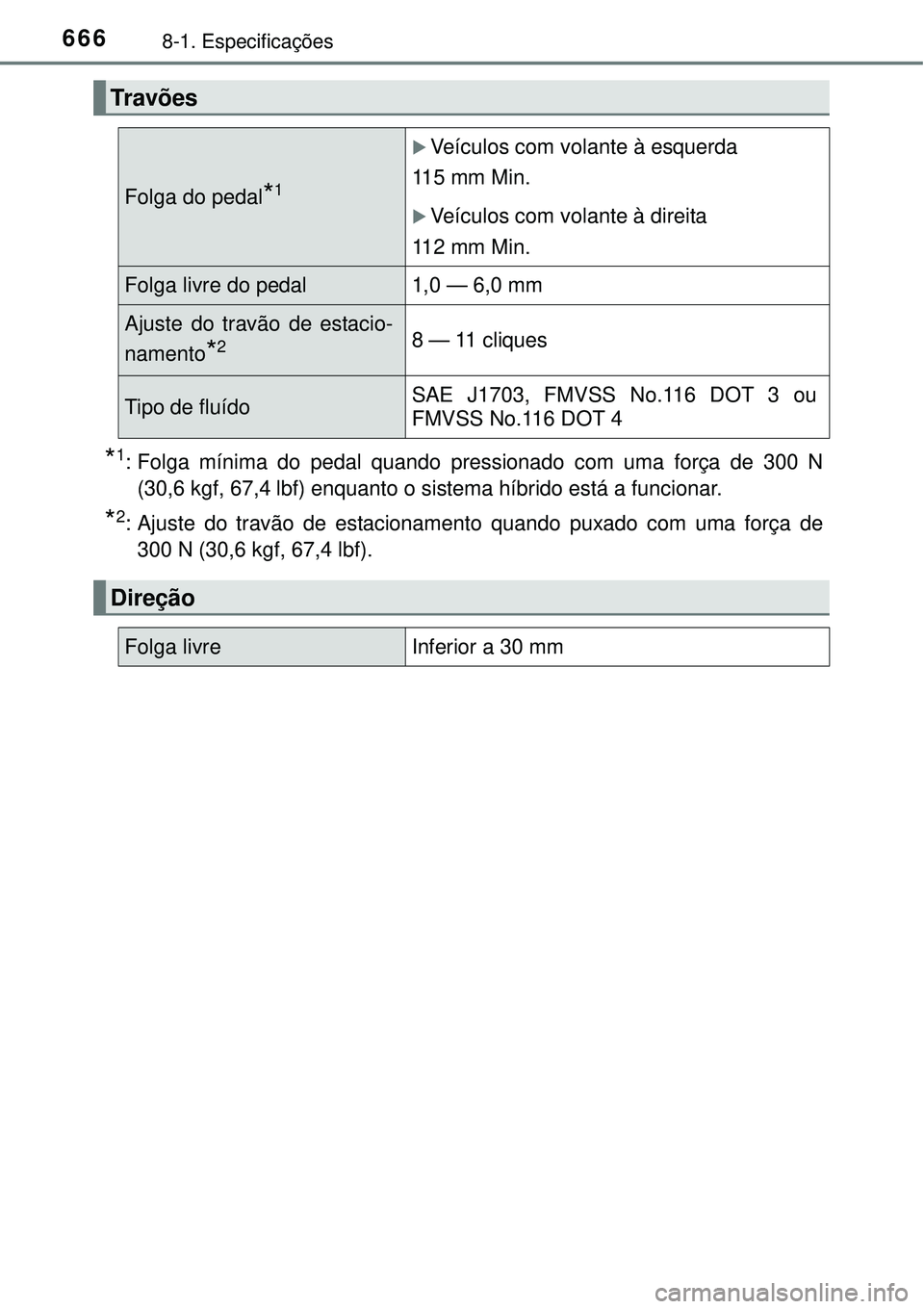

6668-1. Especificações
*1: Folga mínima do pedal quando pressionado com uma força de 300 N
(30,6 kgf, 67,4 lbf) enquanto o sistema híbrido está a funcionar.
*2: Ajuste do travão de estacionamento quando puxado com uma força de
300 N (30,6 kgf, 67,4 lbf).
Travões
Folga do pedal*1
Veículos com volante à esquerda
115 mm Min.
Veículos com volante à direita
112 mm Min.
Folga livre do pedal1,0 — 6,0 mm
Ajuste do travão de estacio-
namento
*28 —11 cliques
Tipo de fluídoSAE J1703, FMVSS No.116 DOT 3 ou
FMVSS No.116 DOT 4
Direção
Folga livreInferior a 30 mm

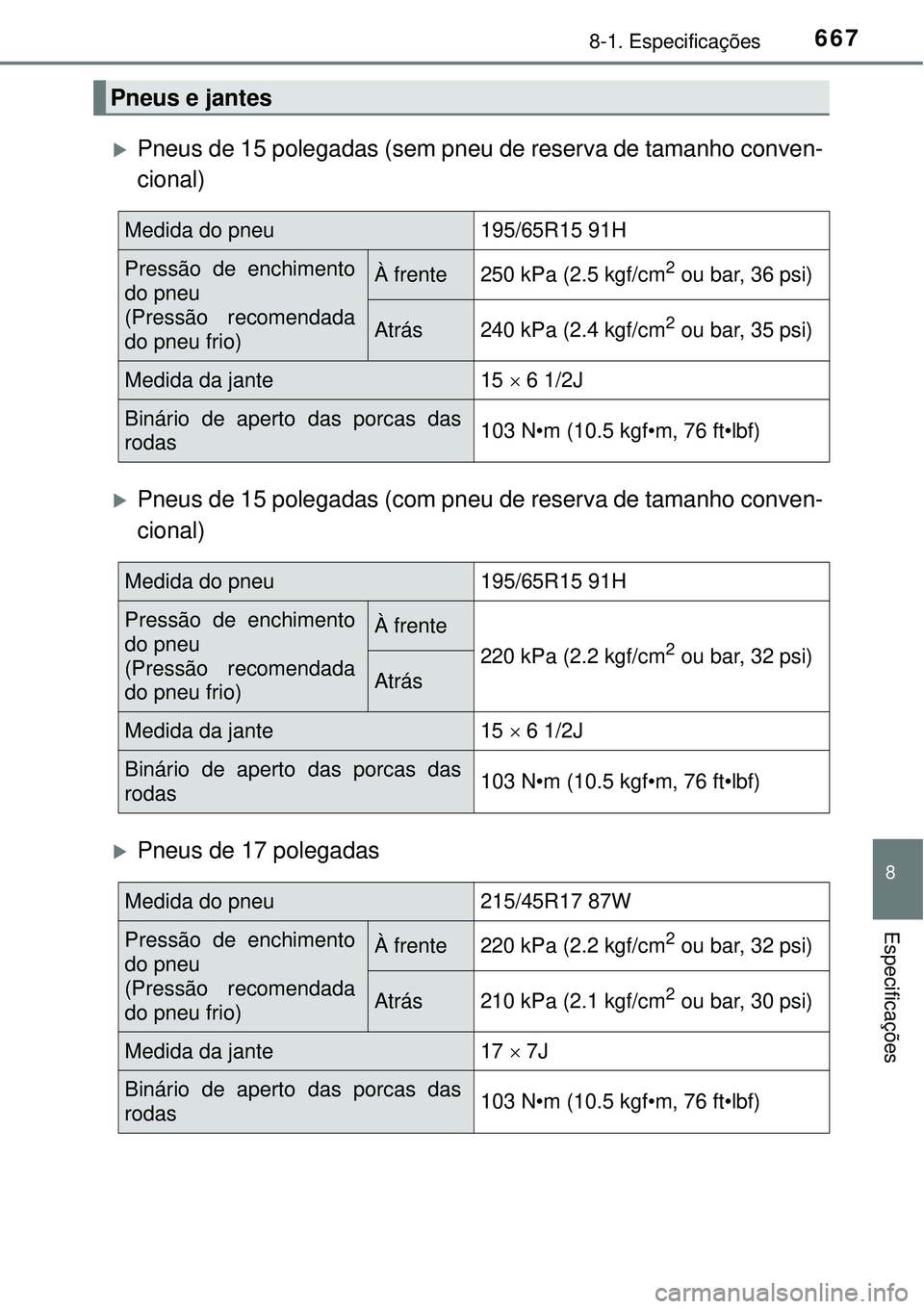

6678-1. Especificações
8
Especificações
Pneus de 15 polegadas (sem pneu de reserva de tamanho conven-
cional)
Pneus de 15 polegadas (com pneu de reserva de tamanho conven-
cional)
Pneus de 17 polegadas
Pneus e jantes
Medida do pneu195/65R15 91H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio) À frente250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Atrás240 kPa (2.4 kgf/cm2 ou bar, 35 psi)
Medida da jante15  6 1/2J
Binário de aperto das porcas das
rodas 103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu195/65R15 91H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio) À frente
220 kPa (2.2 kgf/cm2 ou bar, 32 psi)
Atrás
Medida da jante15  6 1/2J
Binário de aperto das porcas das
rodas 103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu215/45R17 87W
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio) À frente220 kPa (2.2 kgf/cm2 ou bar, 32 psi)
Atrás210 kPa (2.1 kgf/cm2 ou bar, 30 psi)
Medida da jante17  7J
Binário de aperto das porcas das
rodas 103 N•m (10.5 kgf•m, 76 ft•lbf)
