TOYOTA PRIUS 2015 Manuel du propriétaire (in French)

599
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_OM_OM47A26D_(D)

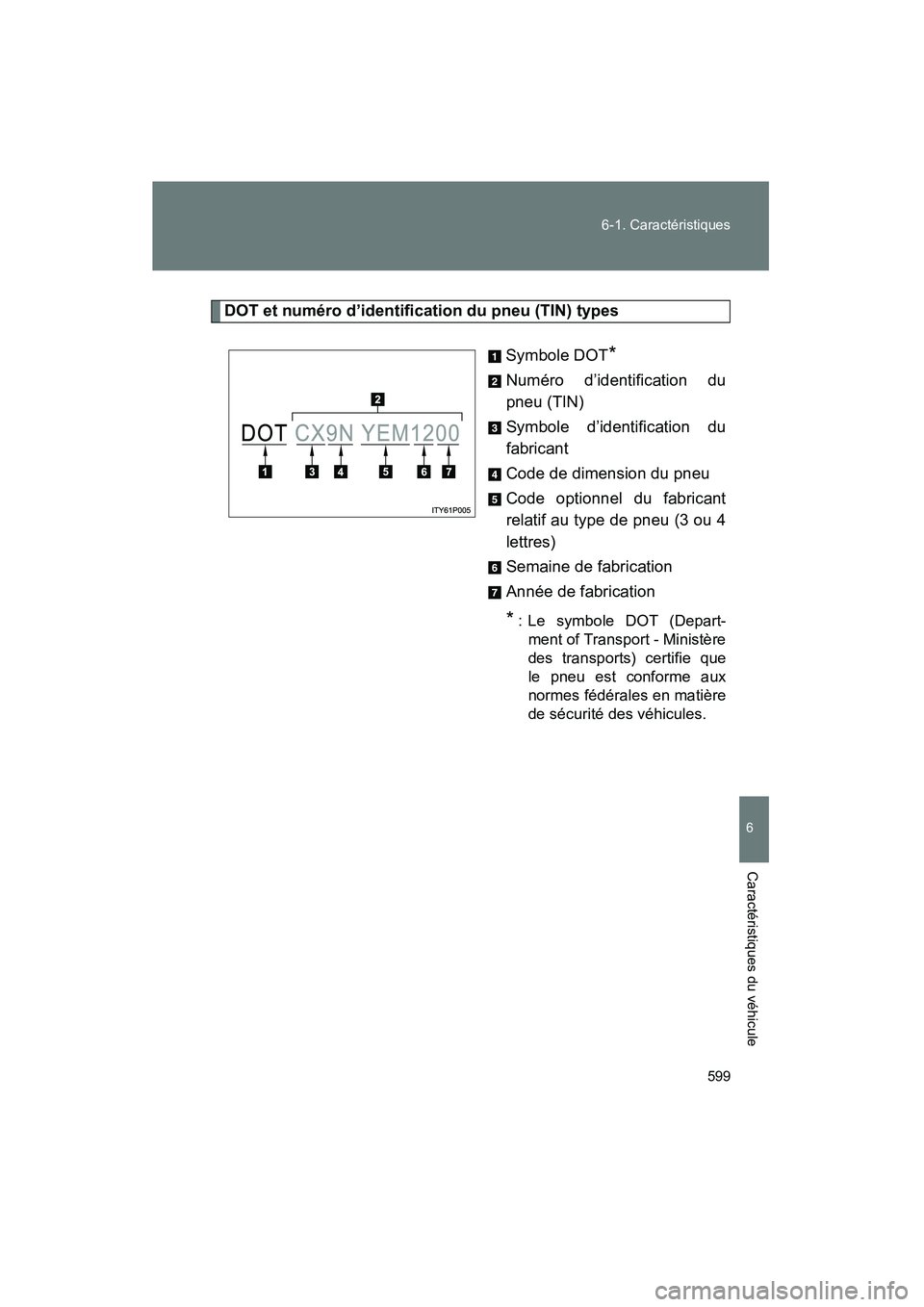

DOT et numéro d’identification du pneu (TIN) types
Symbole DOT
*
Numéro d’identification du
pneu (TIN)
Symbole d’identification du
fabricant
Code de dimension du pneu
Code optionnel du fabricant
relatif au type de pneu (3 ou 4
lettres)
Semaine de fabrication
Année de fabrication
* : Le symbole DOT (Depart-ment of Transport - Ministère
des transports) certifie que
le pneu est conforme aux
normes fédérales en matière
de sécurité des véhicules.

600 6-1. Caractéristiques
PRIUS_OM_OM47A26D_(D)

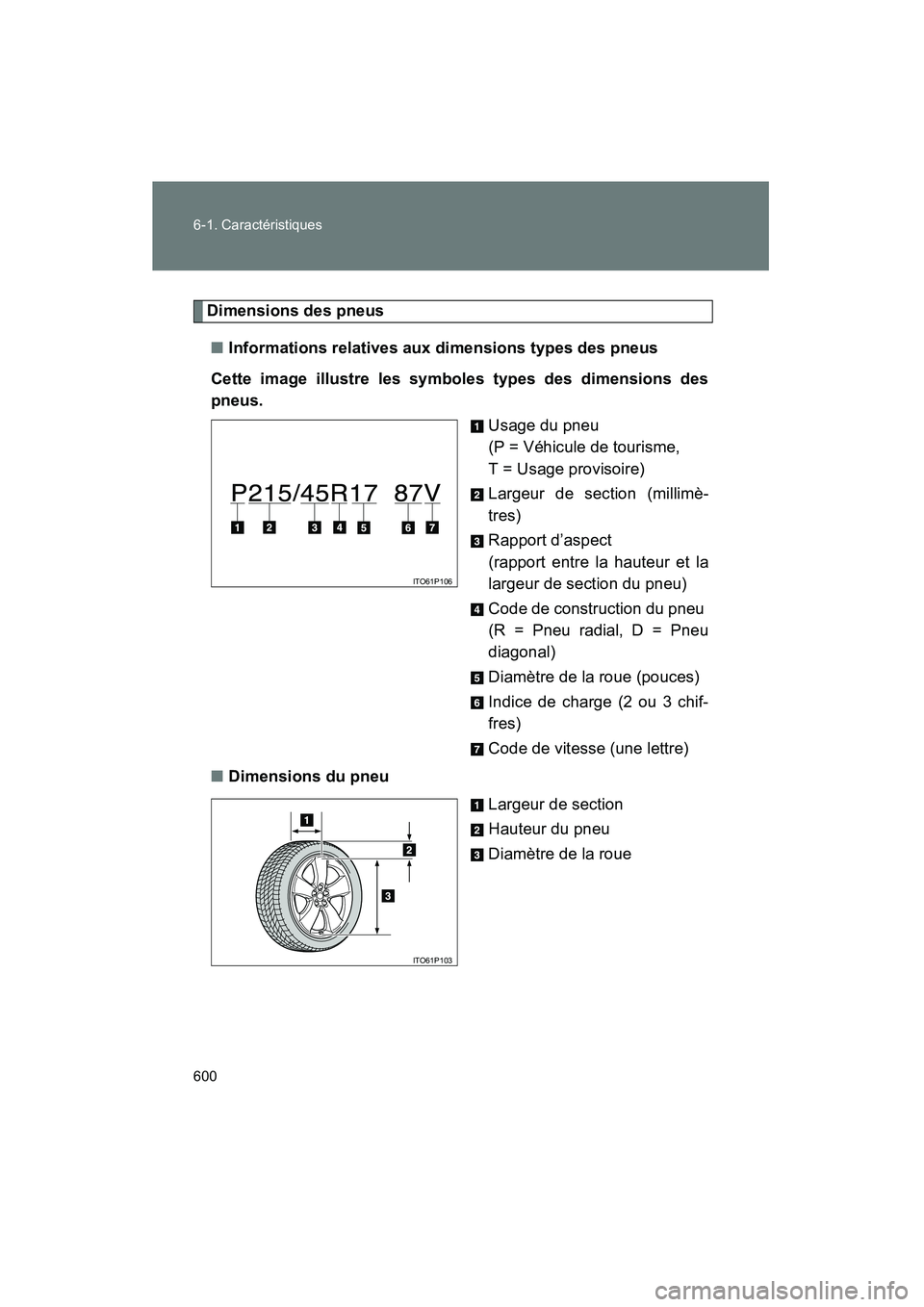

Dimensions des pneus■ Informations relatives aux dimensions types des pneus
Cette image illustre les symboles types des dimensions des
pneus. Usage du pneu
(P = Véhicule de tourisme,
T = Usage provisoire)
Largeur de section (millimè-
tres)
Rapport d’aspect
(rapport entre la hauteur et la
largeur de section du pneu)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de la roue (pouces)
Indice de charge (2 ou 3 chif-
fres)
Code de vitesse (une lettre)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
ITO61P106
ITO61P103

601
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_OM_OM47A26D_(D)

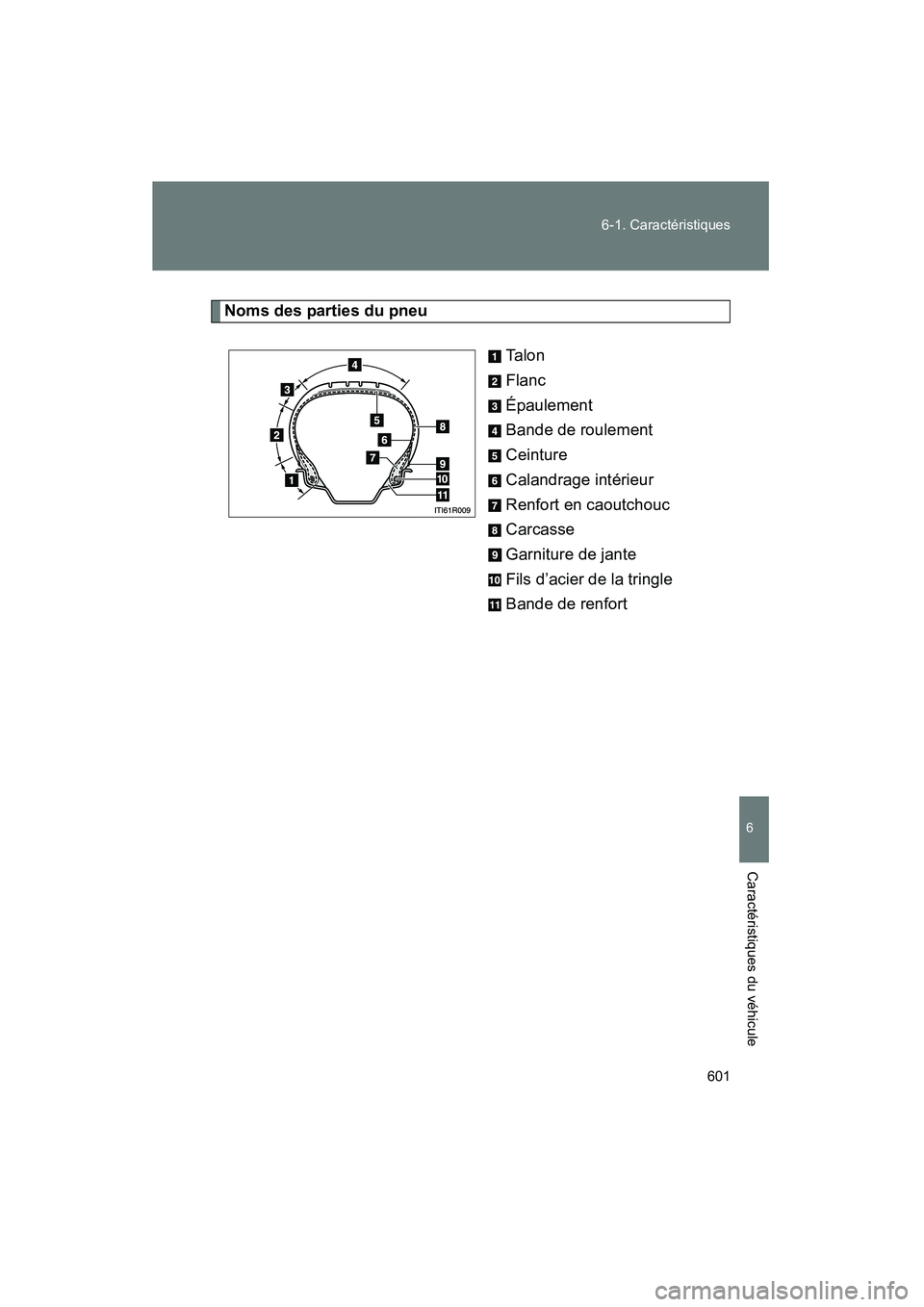

Noms des parties du pneu
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Fils d’acier de la tringle
Bande de renfort

602 6-1. Caractéristiques
PRIUS_OM_OM47A26D_(D)

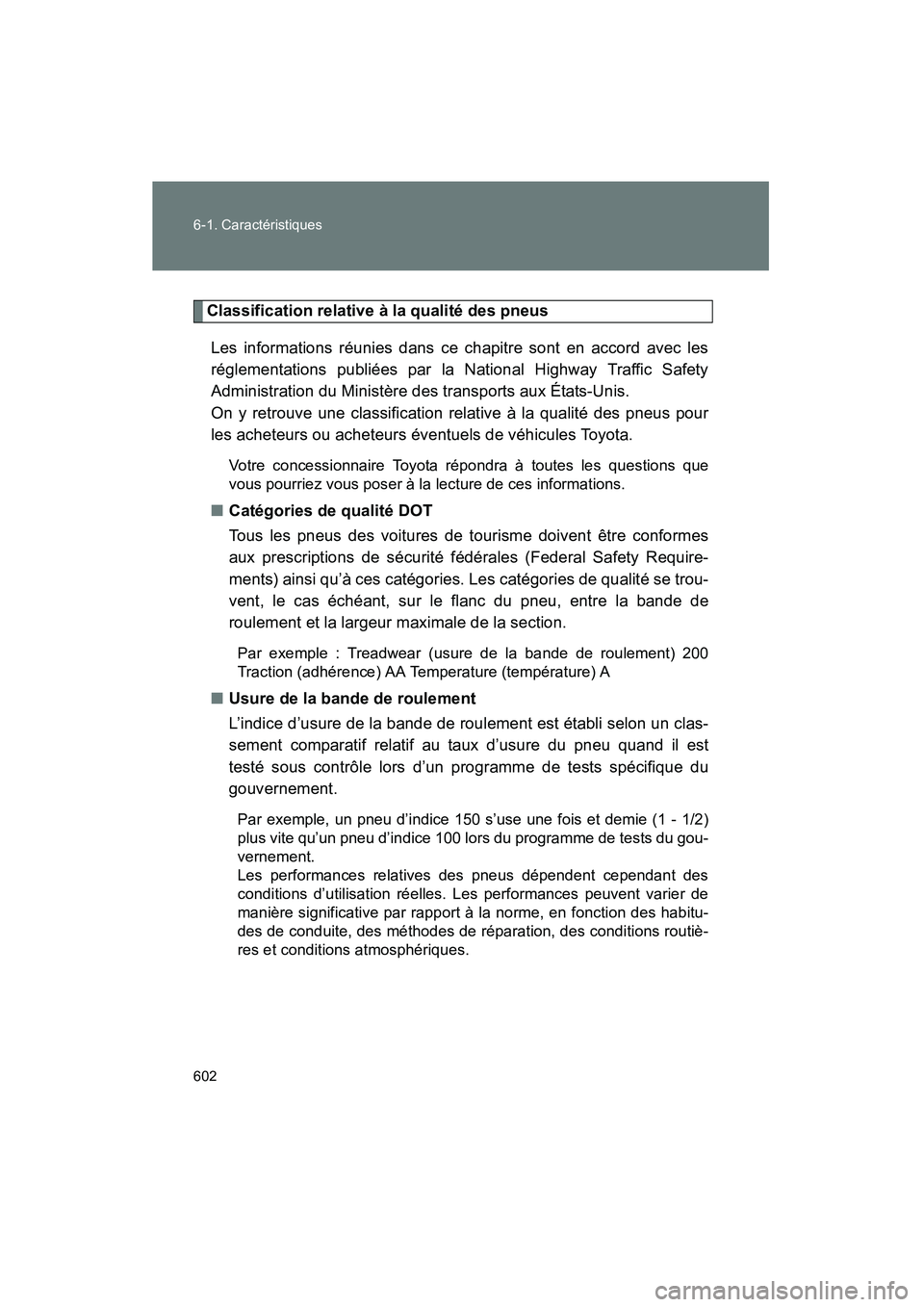

Classification relative à la qualité des pneusLes informations réunies dans ce chapitre sont en accord avec les
réglementations publiées par la National Highway Traffic Safety
Administration du Ministère des transports aux États-Unis.
On y retrouve une classification relative à la qualité des pneus pour
les acheteurs ou acheteurs éventuels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■ Catégories de qualité DOT
Tous les pneus des voitures de tourisme doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety Require-
ments) ainsi qu’à ces catégories. Les catégories de qualité se trou-
vent, le cas échéant, sur le flanc du pneu, entre la bande de
roulement et la largeur maximale de la section.
Par exemple : Treadwear (usure de la bande de roulement) 200
Traction (adhérence) AA Temperature (température) A
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un clas-
sement comparatif relatif au taux d’usure du pneu quand il est
testé sous contrôle lors d’un programme de tests spécifique du
gouvernement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du gou-
vernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles. Les performances peuvent varier de
manière significative par rapport à la norme, en fonction des habitu-
des de conduite, des méthodes de réparation, des conditions routiè-
res et conditions atmosphériques.

603
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_OM_OM47A26D_(D)
■

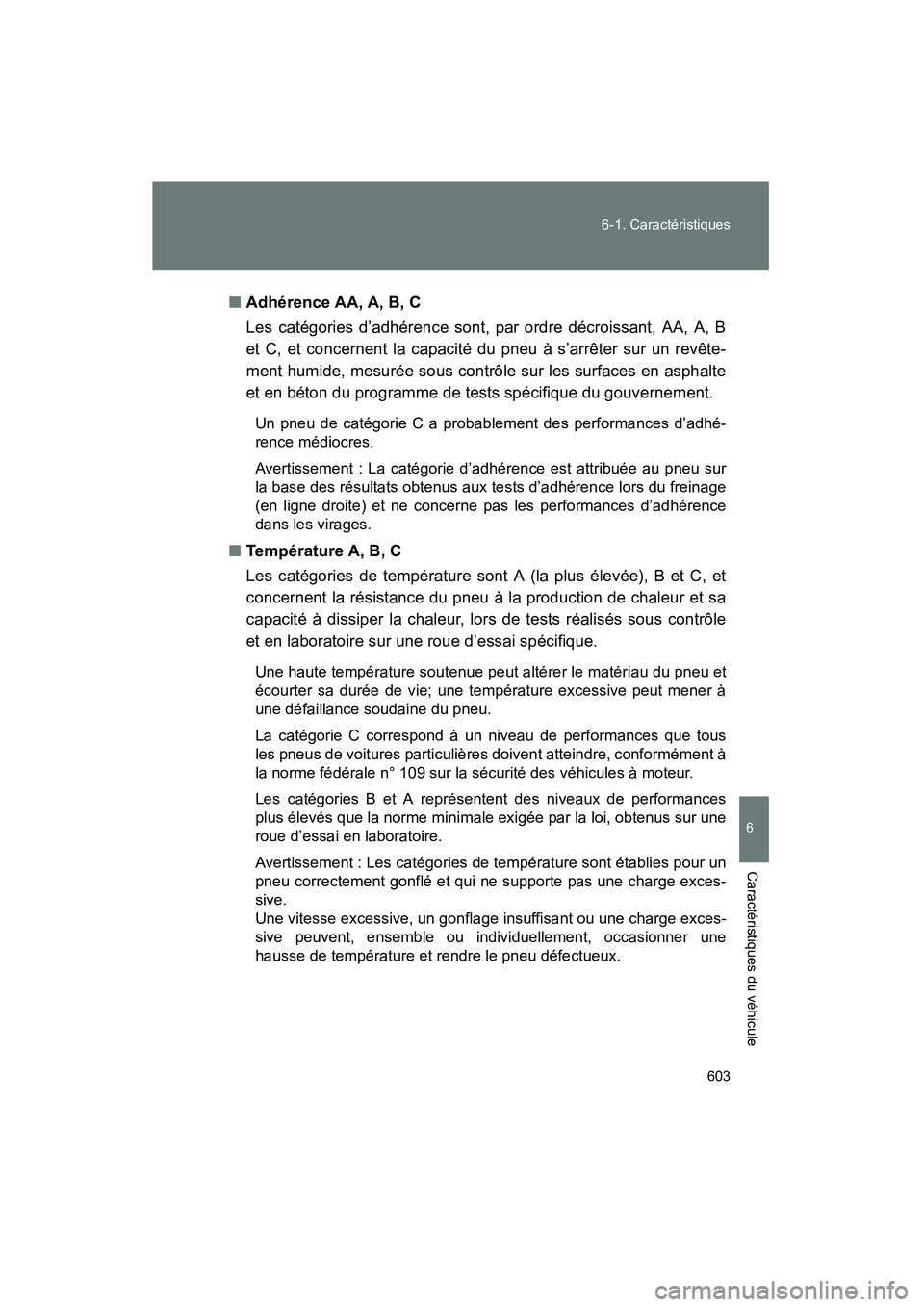

Adhérence AA, A, B, C
Les catégories d’adhérence sont, par ordre décroissant, AA, A, B
et C, et concernent la capacité du pneu à s’arrêter sur un revête-
ment humide, mesurée sous contrôle sur les surfaces en asphalte
et en béton du programme de tests spécifique du gouvernement.
Un pneu de catégorie C a probablement des performances d’adhé-
rence médiocres.
Avertissement : La catégorie d’adhérence est attribuée au pneu sur
la base des résultats obtenus aux tests d’adhérence lors du freinage
(en ligne droite) et ne concerne pas les performances d’adhérence
dans les virages.
■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
concernent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés sous contrôle
et en laboratoire sur une roue d’essai spécifique.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance soudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures particulières doivent atteindre, conformément à
la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement : Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge exces-
sive.
Une vitesse excessive, un gonflage insuffisant ou une charge exces-
sive peuvent, ensemble ou individuellement, occasionner une
hausse de température et rendre le pneu défectueux.

604 6-1. Caractéristiques
PRIUS_OM_OM47A26D_(D)

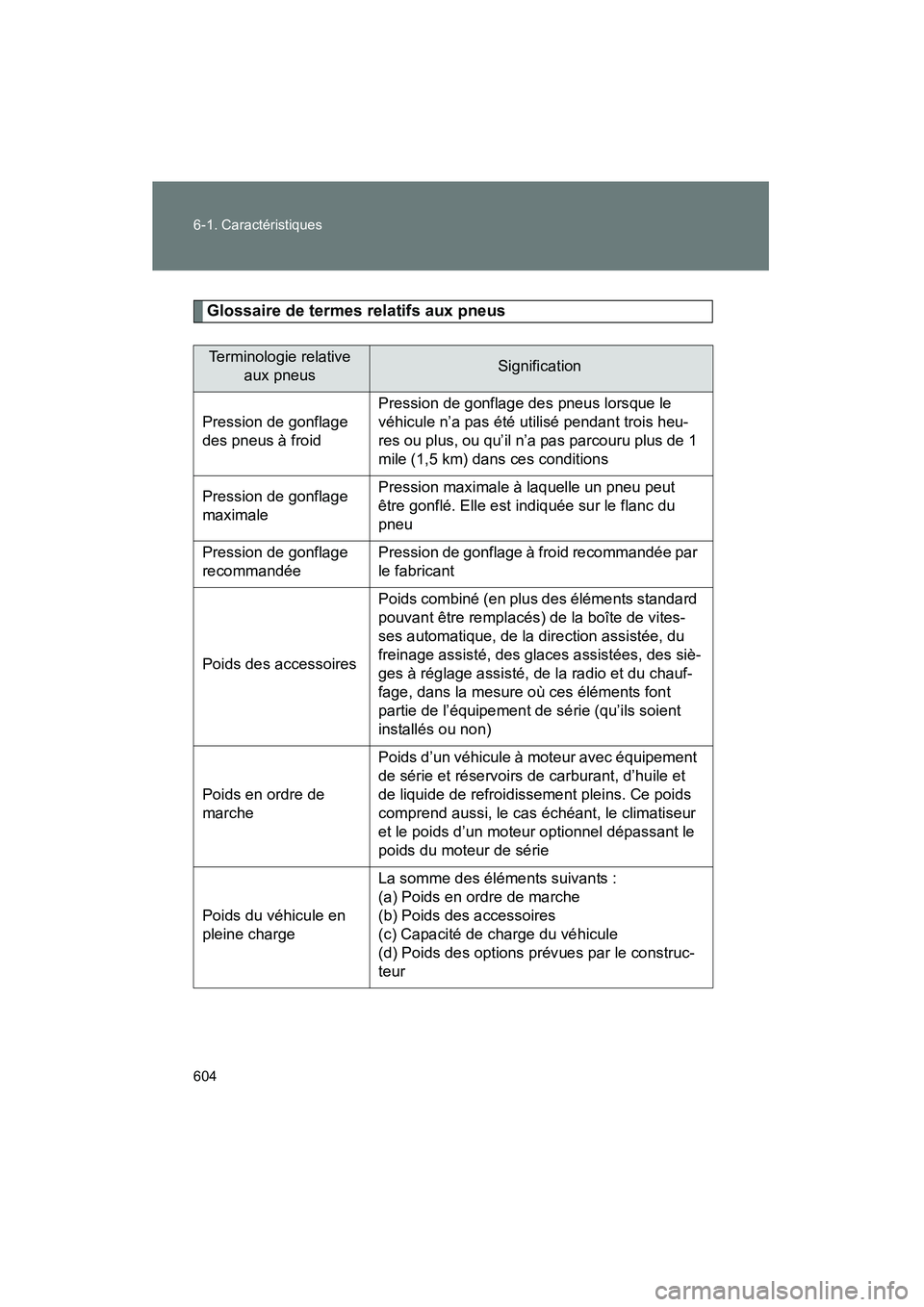

Glossaire de termes relatifs aux pneus
Terminologie relative aux pneusSignification
Pression de gonflage
des pneus à froid Pression de gonflage des pneus lorsque le
véhicule n’a pas été utilisé pendant trois heu-
res ou plus, ou qu’il n’a pas parcouru plus de 1
mile (1,5 km) dans ces conditions
Pression de gonflage
maximale Pression maximale à laquelle un pneu peut
être gonflé. Elle est indiquée sur le flanc du
pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le fabricant
Poids des accessoires Poids combiné (en plus des éléments standard
pouvant être remplacés) de la boîte de vites-
ses automatique, de la direction assistée, du
freinage assisté, des glaces assistées, des siè-
ges à réglage assisté, de la radio et du chauf-
fage, dans la mesure où ces éléments font
partie de l’équipement de série (qu’ils soient
installés ou non)
Poids en ordre de
marche Poids d’un véhicule à moteur avec équipement
de série et réservoirs de carburant, d’huile et
de liquide de refroidissement pleins. Ce poids
comprend aussi, le cas échéant, le climatiseur
et le poids d’un moteur optionnel dépassant le
poids du moteur de série
Poids du véhicule en
pleine charge La somme des éléments suivants :
(a) Poids en ordre de marche
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le construc-
teur

605
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_OM_OM47A26D_(D)

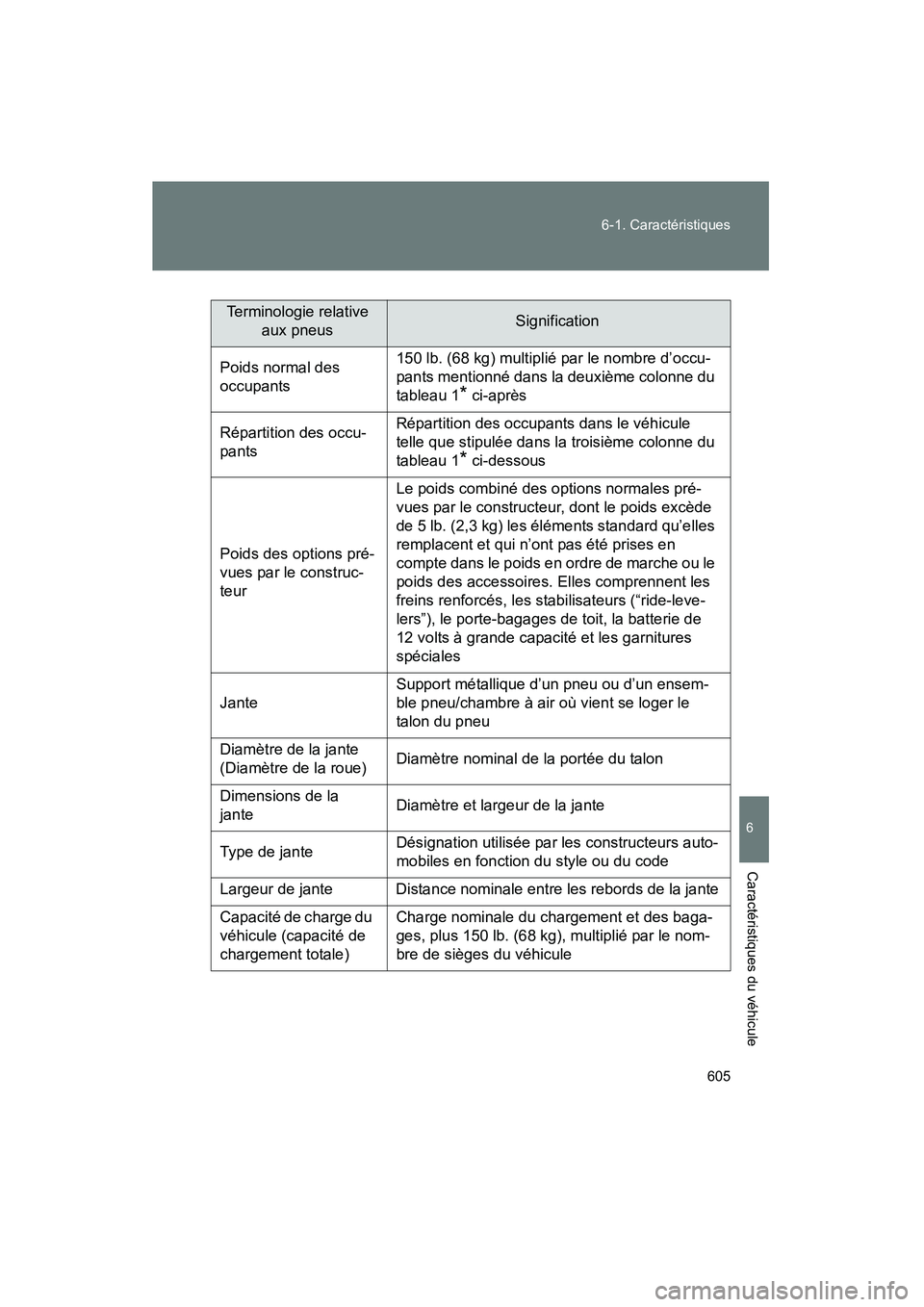

Terminologie relative
aux pneusSignification
Poids normal des
occupants 150 lb. (68 kg) multiplié par le nombre d’occu-
pants mentionné dans la deuxième colonne du
tableau 1
* ci-après
Répartition des occu-
pants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-dessous
Poids des options pré-
vues par le construc-
teur Le poids combiné des options normales pré-
vues par le constructeur, dont le poids excède
de 5 lb. (2,3 kg) les éléments standard qu’elles
remplacent et qui n’ont pas été prises en
compte dans le poids en ordre de marche ou le
poids des accessoires. Elles comprennent les
freins renforcés, les stabilisateurs (“ride-leve-
lers”), le porte-bagages de toit, la batterie de
12 volts à grande capacité et les garnitures
spéciales
Jante Support métallique d’un pneu ou d’un ensem-
ble pneu/chambre à air où vient se loger le
talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Dimensions de la
jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs auto-
mobiles en fonction du style ou du code
Largeur de jante Distance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité de
chargement totale) Charge nominale du chargement et des baga-
ges, plus 150 lb. (68 kg), multiplié par le nom-
bre de sièges du véhicule

606 6-1. Caractéristiques
PRIUS_OM_OM47A26D_(D)

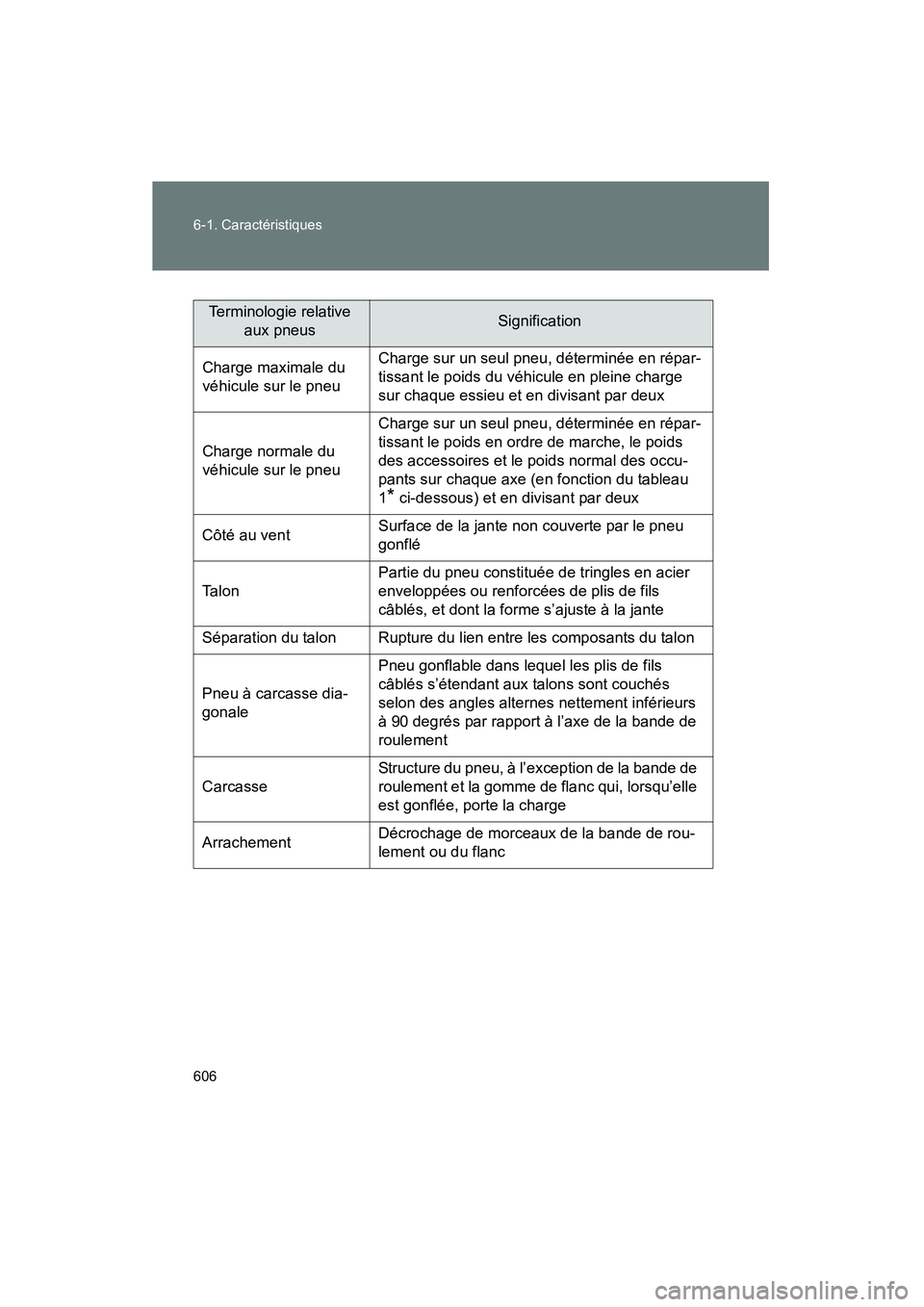

Terminologie relative aux pneusSignification
Charge maximale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en répar-
tissant le poids du véhicule en pleine charge
sur chaque essieu et en divisant par deux
Charge normale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en répar-
tissant le poids en ordre de marche, le poids
des accessoires et le poids normal des occu-
pants sur chaque axe (en fonction du tableau
1
* ci-dessous) et en divisant par deux
Côté au vent Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Séparation du talon Rupture du lien entre les composants du talon
Pneu à carcasse dia-
gonale Pneu gonflable dans lequel les plis de fils
câblés s’étendant aux talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse Structure du pneu, à l’exception de la bande de
roulement et la gomme de flanc qui, lorsqu’elle
est gonflée, porte la charge
Arrachement Décrochage de morceaux de la bande de rou-
lement ou du flanc

607
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_OM_OM47A26D_(D)

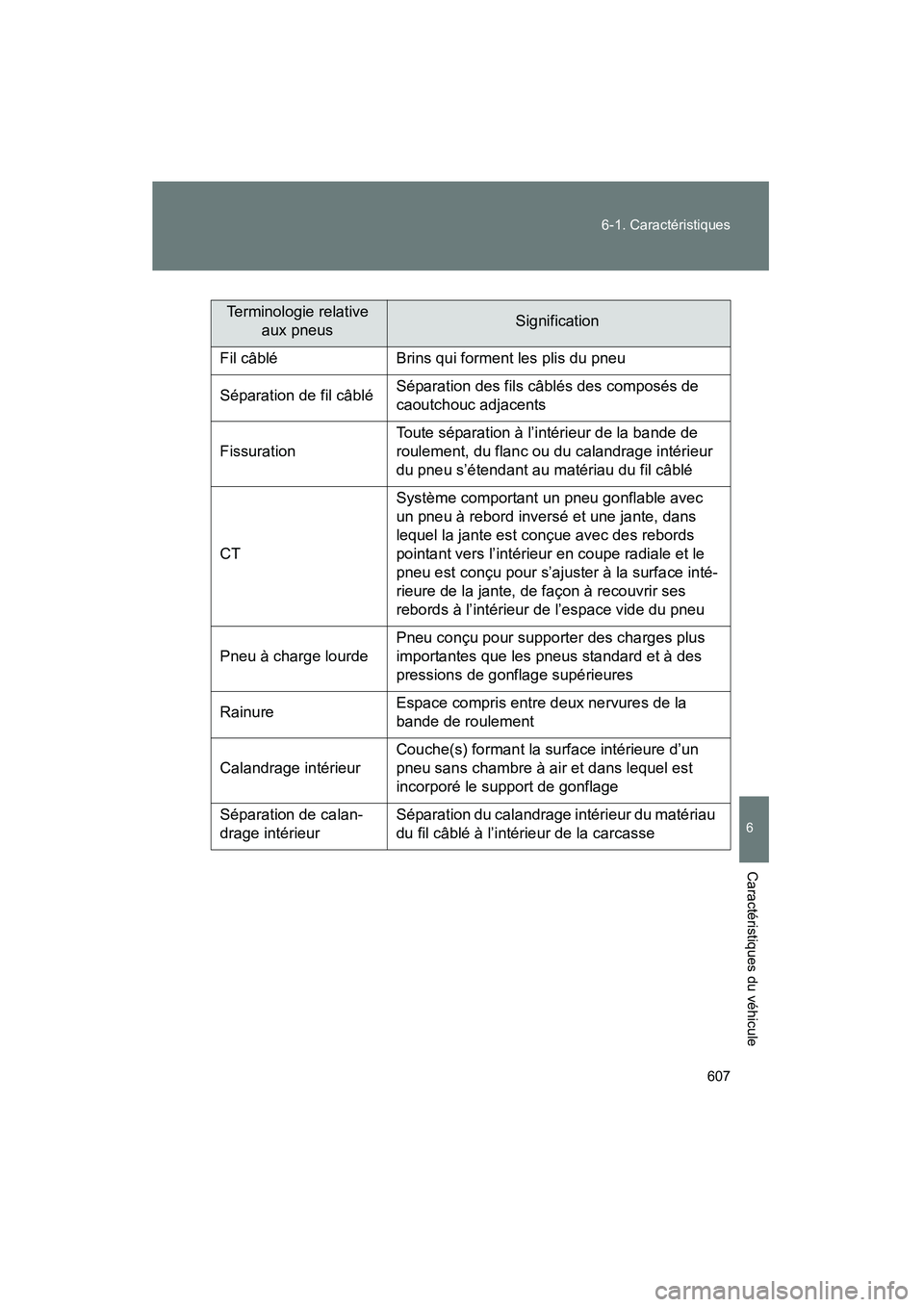

Terminologie relative
aux pneusSignification
Fil câblé Brins qui forment les plis du pneu
Séparation de fil câblé Séparation des fils câblés des composés de
caoutchouc adjacents
Fissuration Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante, dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en coupe radiale et le
pneu est conçu pour s’ajuster à la surface inté-
rieure de la jante, de façon à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu à charge lourde Pneu conçu pour supporter des charges plus
importantes que les pneus standard et à des
pressions de gonflage supérieures
Rainure Espace compris entre deux nervures de la
bande de roulement
Calandrage intérieur Couche(s) formant la surface intérieure d’un
pneu sans chambre à air et dans lequel est
incorporé le support de gonflage
Séparation de calan-
drage intérieur Séparation du calandrage intérieur du matériau
du fil câblé à l’intérieur de la carcasse

608 6-1. Caractéristiques
PRIUS_OM_OM47A26D_(D)

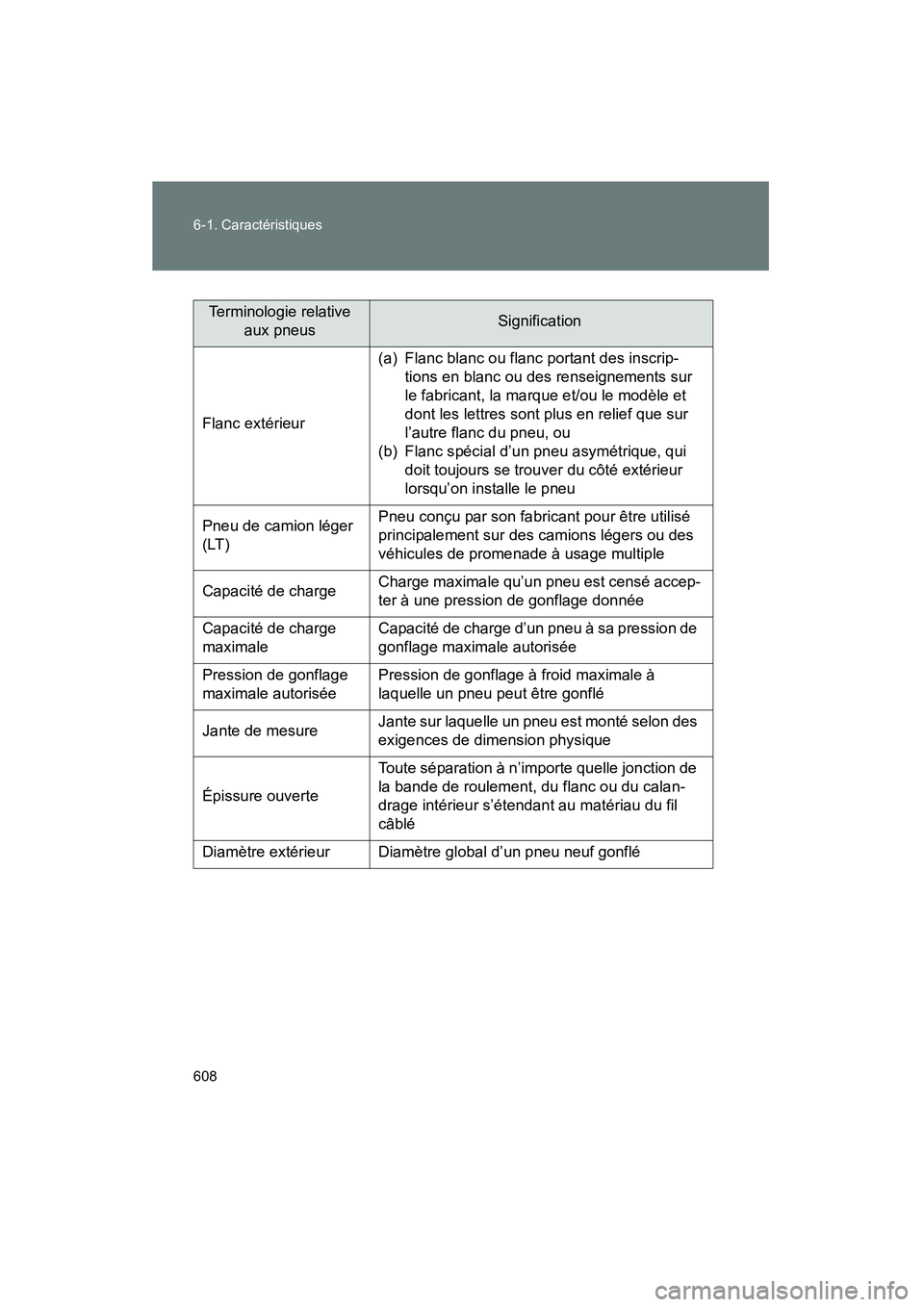

Terminologie relative aux pneusSignification
Flanc extérieur (a) Flanc blanc ou flanc portant des inscrip-
tions en blanc ou des renseignements sur
le fabricant, la marque et/ou le modèle et
dont les lettres sont plus en relief que sur
l’autre flanc du pneu, ou
(b) Flanc spécial d’un pneu asymétrique, qui doit toujours se trouver du côté extérieur
lorsqu’on installe le pneu
Pneu de camion léger
(LT) Pneu conçu par son fabricant pour être utilisé
principalement sur des camions légers ou des
véhicules de promenade à usage multiple
Capacité de charge Charge maximale qu’un pneu est censé accep-
ter à une pression de gonflage donnée
Capacité de charge
maximale Capacité de charge d’un pneu à sa pression de
gonflage maximale autorisée
Pression de gonflage
maximale autorisée Pression de gonflage à froid maximale à
laquelle un pneu peut être gonflé
Jante de mesure Jante sur laquelle un pneu est monté selon des
exigences de dimension physique
Épissure ouverte Toute séparation à n’importe quelle jonction de
la bande de roulement, du flanc ou du calan-
drage intérieur s’étendant au matériau du fil
câblé
Diamètre extérieur Diamètre global d’un pneu neuf gonflé
