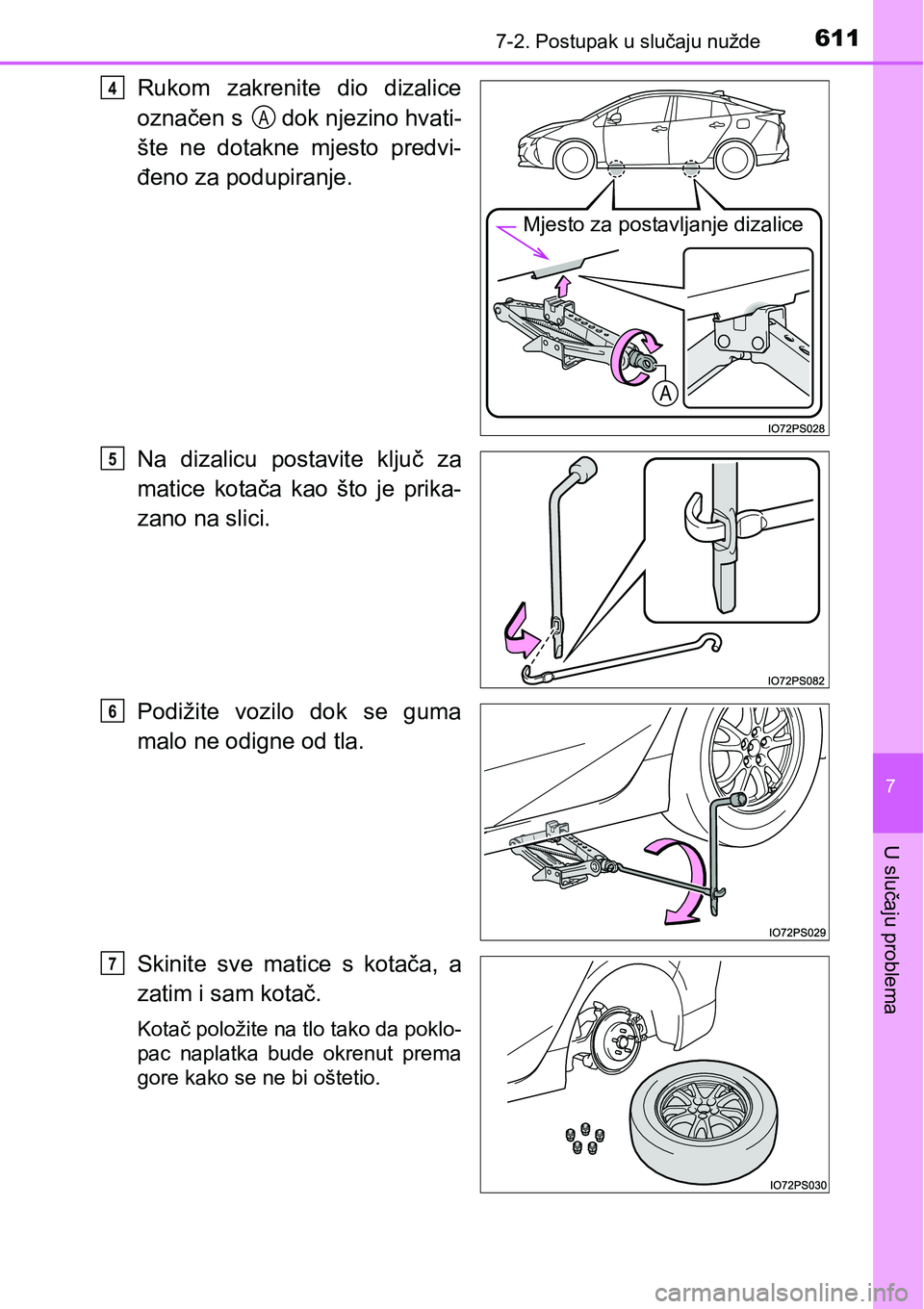

6117-2. Postupak u slučaju nužde
7
U slučaju problema
Rukom zakrenite dio dizalice
označen s dok njezino hvati-
šte ne dotakne mjesto predvi-
đeno za podupiranje.
Na dizalicu postavite ključ za
matice kotača kao što je prika-
zano na slici.
Podižite vozilo dok se guma
malo ne odigne od tla.
Skinite sve matice s kotača, a
zatim i sam kotač.
Kotač položite na tlo tako da poklo-
pac naplatka bude okrenut prema
gore kako se ne bi oštetio.
Mjesto za postavljanje dizalice
4
A
5
6
7

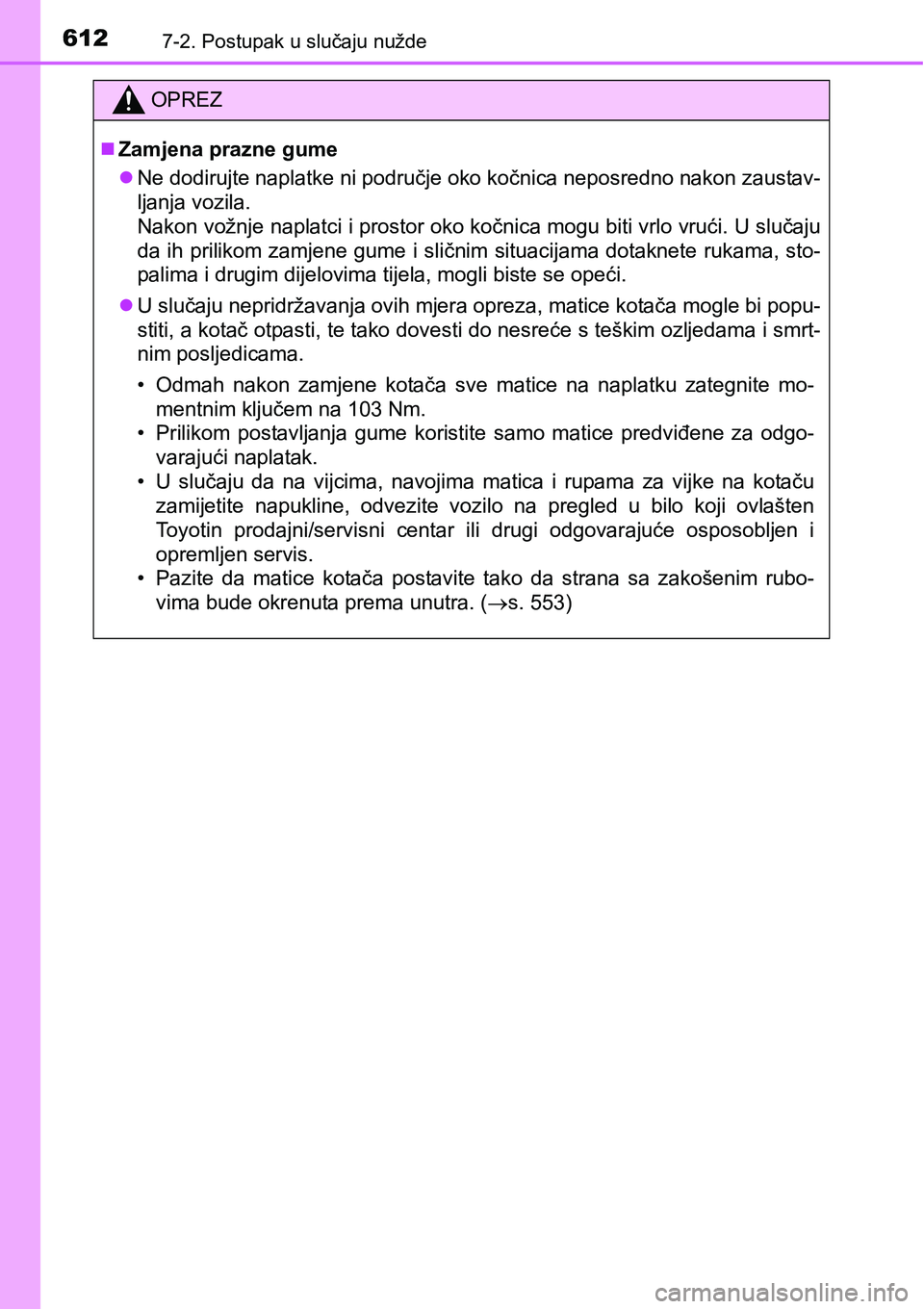

6127-2. Postupak u slučaju nužde
OPREZ
Zamjena prazne gume
Ne dodirujte naplatke ni područje oko kočnica neposredno nakon zaustav-
ljanja vozila.
Nakon vožnje naplatci i prostor oko kočnica mogu biti vrlo vrući. U slučaju
da ih prilikom zamjene gume i sličnim situacijama dotaknete rukama, sto-
palima i drugim dijelovima tijela, mogli biste se opeći.
U slučaju nepridržavanja ovih mjera opreza, matice kotača mogle bi popu-
stiti, a kotač otpasti, te tako dovesti do nesreće s teškim ozljedama i smrt-
nim posljedicama.
• Odmah nakon zamjene kotača sve matice na naplatku zategnite mo-
mentnim ključem na 103 Nm.
• Prilikom postavljanja gume koristite samo matice predviđene za odgo-
varajući naplatak.
•U slučaju da na vijcima, navojima matica i rupama za vijke na kotaču
zamijetite napukline, odvezite vozilo na pregled u bilo koji ovlašten
Toyotin prodajni/servisni centar ili drugi odgovarajuće osposobljen i
opremljen servis.
• Pazite da matice kotača postavite tako da strana sa zakošenim rubo-
vima bude okrenuta prema unutra. (s. 553)

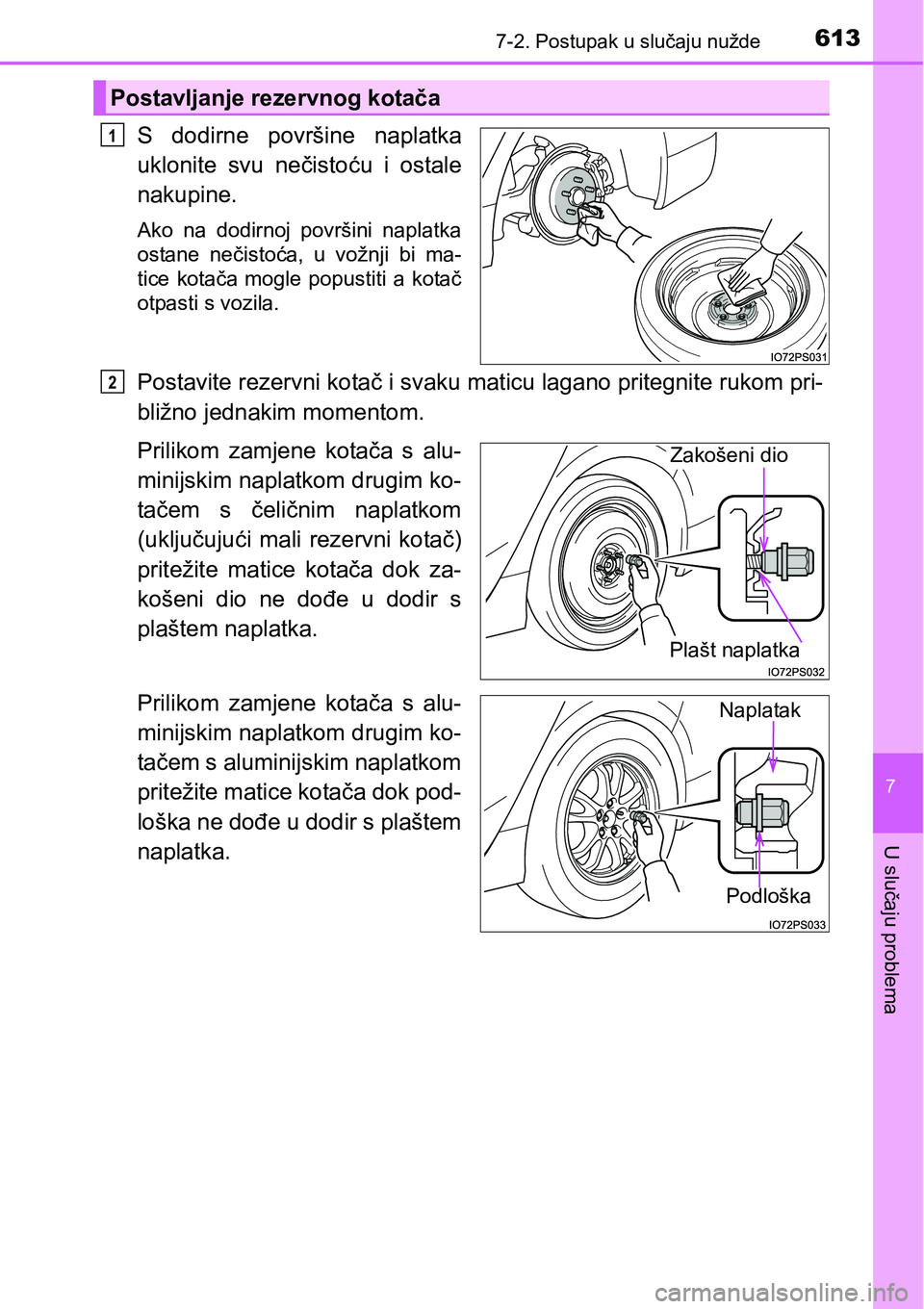

6137-2. Postupak u slučaju nužde
7
U slučaju problema
S dodirne površine naplatka
uklonite svu nečistoću i ostale
nakupine.
Ako na dodirnoj površini naplatka
ostane nečistoća, u vožnji bi ma-
tice kotača mogle popustiti a kotač
otpasti s vozila.
Postavite rezervni kotač i svaku maticu lagano pritegnite rukom pri-
bližno jednakim momentom.
Prilikom zamjene kotača s alu-
minijskim naplatkom drugim ko-
tačem s čeličnim naplatkom
(uključujući mali rezervni kotač)
pritežite matice kotača dok za-
košeni dio ne dođe u dodir s
plaštem naplatka.
Prilikom zamjene kotača s alu-
minijskim naplatkom drugim ko-
tačem s aluminijskim naplatkom
pritežite matice kotača dok pod-
loška ne dođe u dodir s plaštem
naplatka.
Postavljanje rezervnog kotača
1
2
Zakošeni dio
Plašt naplatka
Podloška
Naplatak

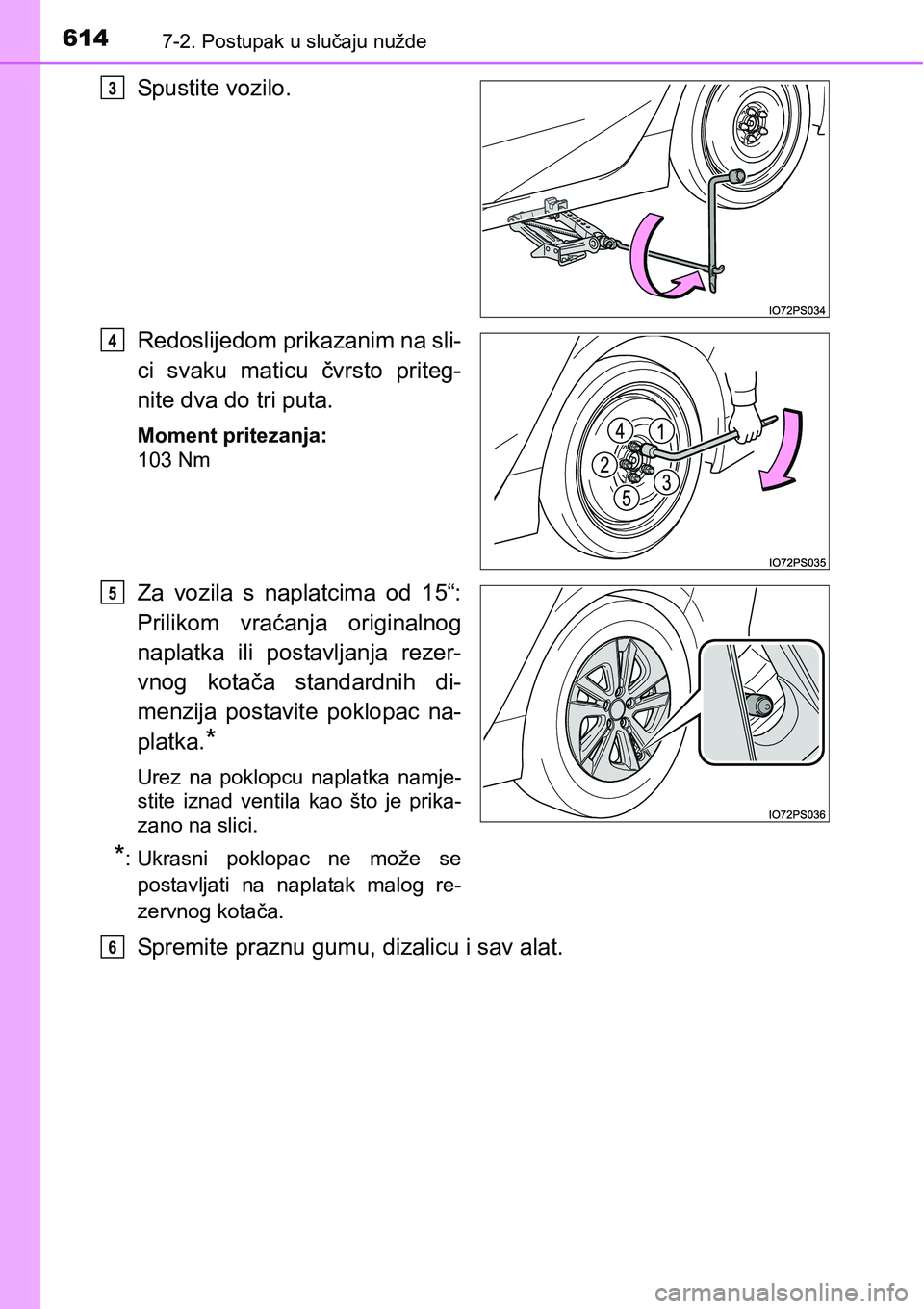

6147-2. Postupak u slučaju nužde
Spustite vozilo.
Redoslijedom prikazanim na sli-
ci svaku maticu čvrsto priteg-
nite dva do tri puta.
Moment pritezanja:
103 Nm
Za vozila s naplatcima od 15“:
Prilikom vraćanja originalnog
naplatka ili postavljanja rezer-
vnog kotača standardnih di-
menzija postavite poklopac na-
platka.
*
Urez na poklopcu naplatka namje-
stite iznad ventila kao što je prika-
zano na slici.
*: Ukrasni poklopac ne može se
postavljati na naplatak malog re-
zervnog kotača.
Spremite praznu gumu, dizalicu i sav alat.
3
4
5
6

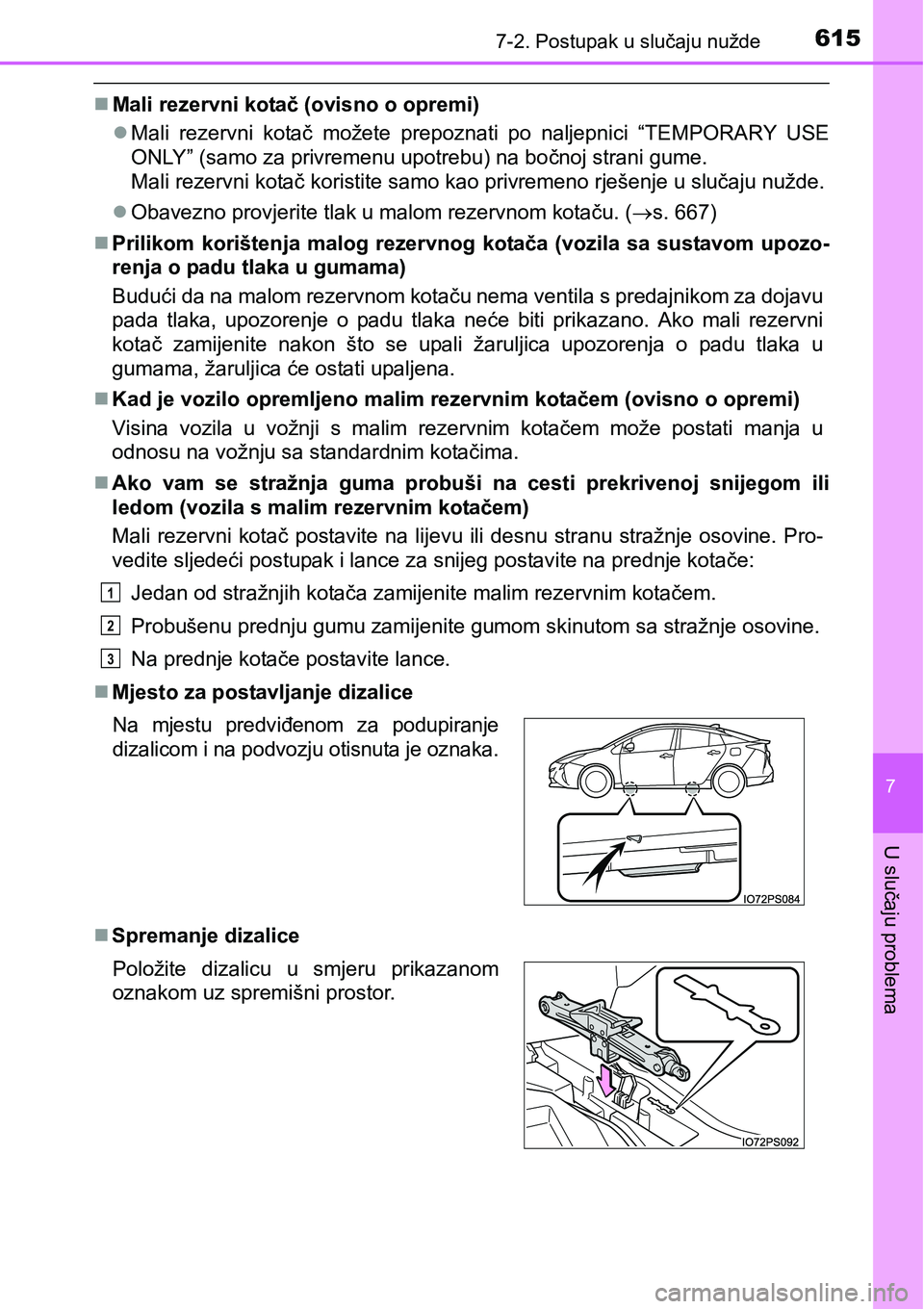

6157-2. Postupak u slučaju nužde
7
U slučaju problema
Mali rezervni kotač (ovisno o opremi)
Mali rezervni kotač možete prepoznati po naljepnici “TEMPORARY USE
ONLY” (samo za privremenu upotrebu) na bočnoj strani gume.
Mali rezervni kotač koristite samo kao privremeno rješenje u slučaju nužde.
Obavezno provjerite tlak u malom rezervnom kotaču. (s. 667)
Prilikom korištenja malog rezervnog kotača (vozila sa sustavom upozo-
renja o padu tlaka u gumama)
Budući da na malom rezervnom kotaču nema ventila s predajnikom za dojavu
pada tlaka, upozorenje o padu tlaka neće biti prikazano. Ako mali rezervni
kotač zamijenite nakon što se upali žaruljica upozorenja o padu tlaka u
gumama, žaruljica će ostati upaljena.
Kad je vozilo opremljeno malim rezervnim kotačem (ovisno o opremi)
Visina vozila u vožnji s malim rezervnim kotačem može postati manja u
odnosu na vožnju sa standardnim kotačima.
Ako vam se stražnja guma probuši na cesti prekrivenoj snijegom ili
ledom (vozila s malim rezervnim kotačem)
Mali rezervni kotač postavite na lijevu ili desnu stranu stražnje osovine. Pro-
vedite sljedeći postupak i lance za snijeg postavite na prednje kotače:
Jedan od stražnjih kotača zamijenite malim rezervnim kotačem.
Probušenu prednju gumu zamijenite gumom skinutom sa stražnje osovine.
Na prednje kotače postavite lance.
Mjesto za postavljanje dizalice
Spremanje dizalice
Na mjestu predviđenom za podupiranje
dizalicom i na podvozju otisnuta je oznaka.
Položite dizalicu u smjeru prikazanom
oznakom uz spremišni prostor.
1
2
3

6167-2. Postupak u slučaju nužde

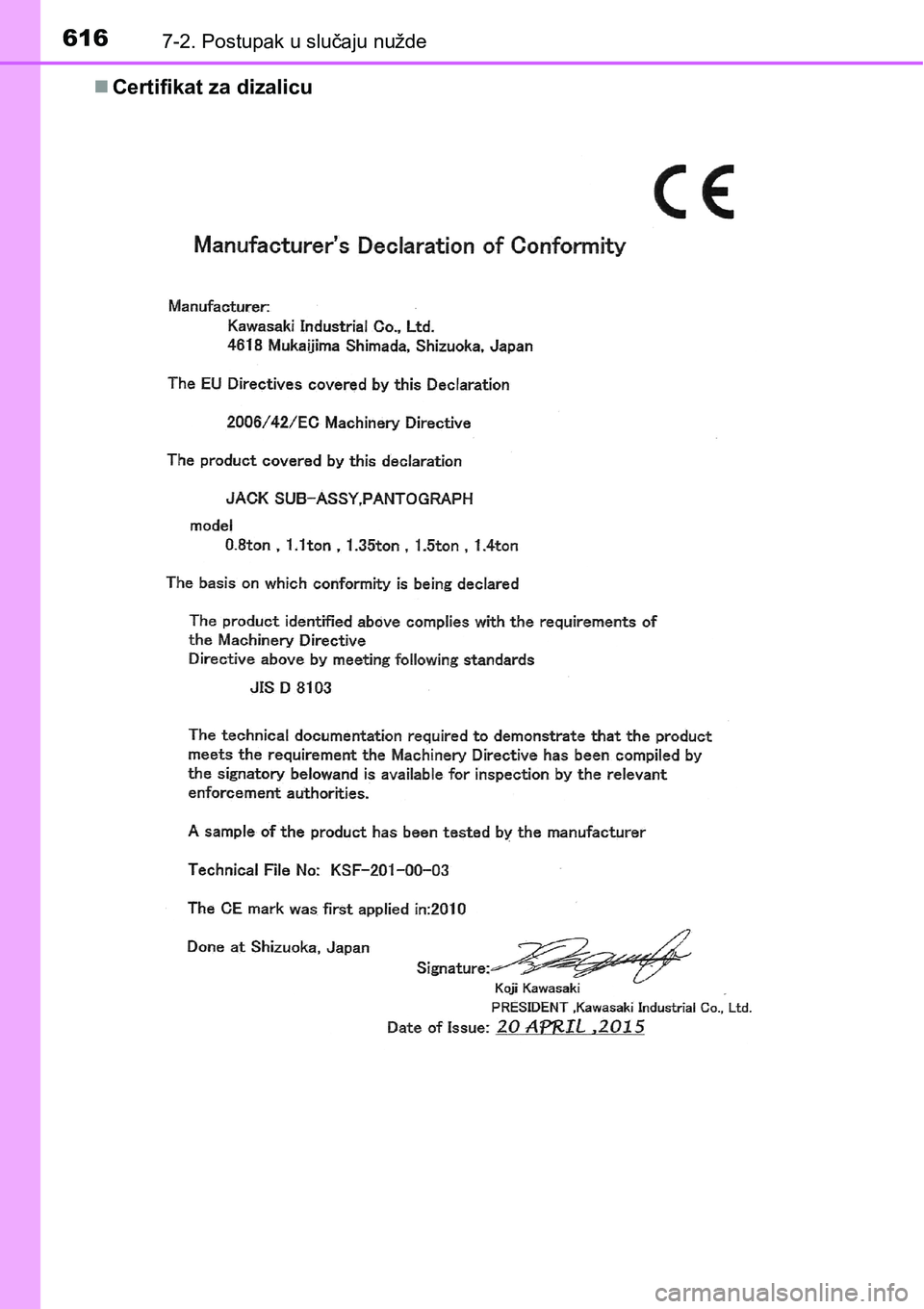

Certifikat za dizalicu

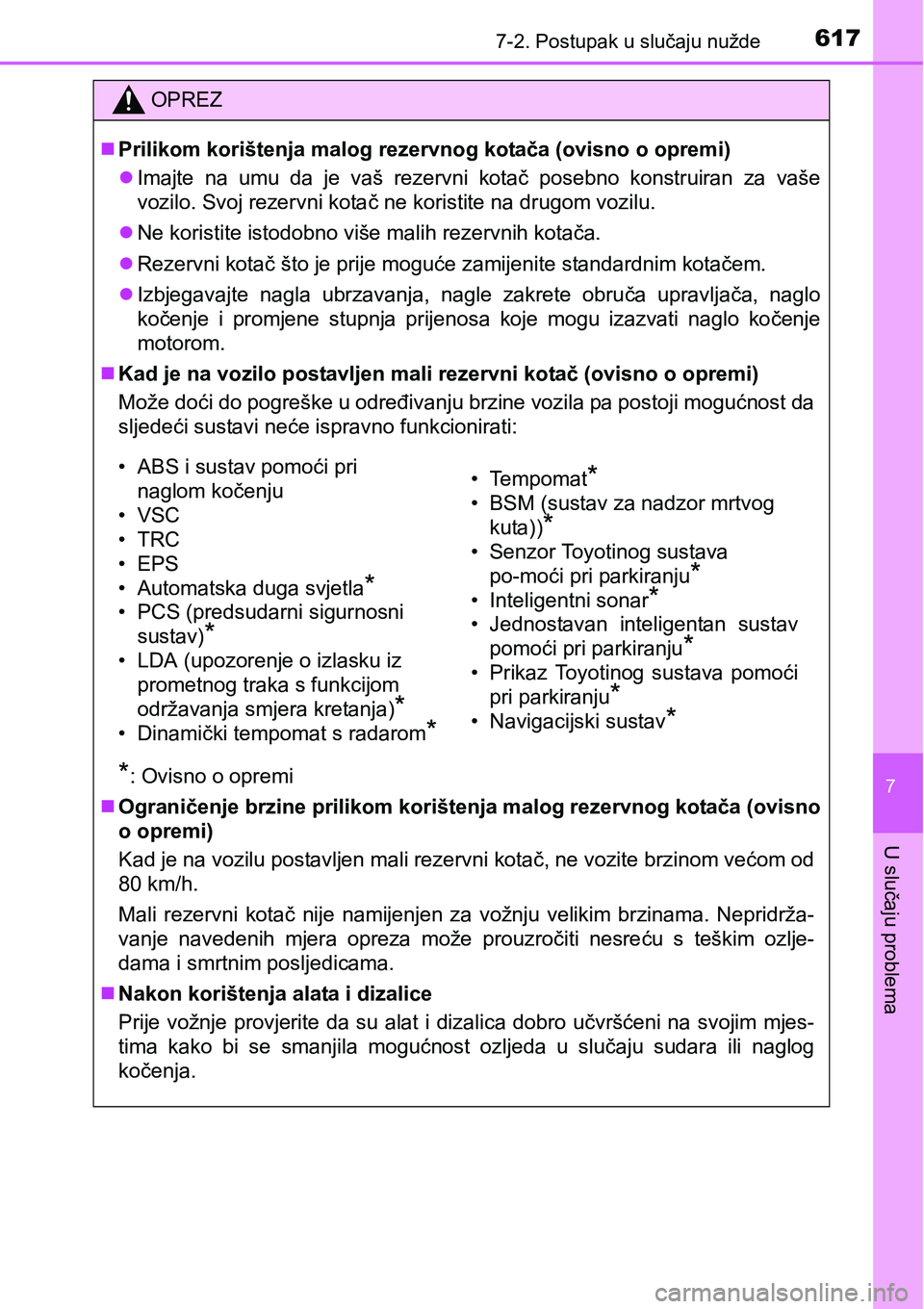

6177-2. Postupak u slučaju nužde
7
U slučaju problema
OPREZ
Prilikom korištenja malog rezervnog kotača (ovisno o opremi)
Imajte na umu da je vaš rezervni kotač posebno konstruiran za vaše
vozilo. Svoj rezervni kotač ne koristite na drugom vozilu.
Ne koristite istodobno više malih rezervnih kotača.
Rezervni kotač što je prije moguće zamijenite standardnim kotačem.
Izbjegavajte nagla ubrzavanja, nagle zakrete obruča upravljača, naglo
kočenje i promjene stupnja prijenosa koje mogu izazvati naglo kočenje
motorom.
Kad je na vozilo postavljen mali rezervni kotač (ovisno o opremi)
Može doći do pogreške u određivanju brzine vozila pa postoji mogućnost da
sljedeći sustavi neće ispravno funkcionirati:
*: Ovisno o opremi
Ograničenje brzine prilikom korištenja malog rezervnog kotača (ovisno
o opremi)
Kad je na vozilu postavljen mali rezervni kotač, ne vozite brzinom većom od
80 km/h.
Mali rezervni kotač nije namijenjen za vožnju velikim brzinama. Nepridrža-
vanje navedenih mjera opreza može prouzročiti nesreću s teškim ozlje-
dama i smrtnim posljedicama.
Nakon korištenja alata i dizalice
Prije vožnje provjerite da su alat i dizalica dobro učvršćeni na svojim mjes-
tima kako bi se smanjila mogućnost ozljeda u slučaju sudara ili naglog
kočenja.
• ABS i sustav pomoći pri
naglom kočenju
•VSC
•TRC
•EPS
• Automatska duga svjetla
*
• PCS (predsudarni sigurnosni
sustav)
*
• LDA (upozorenje o izlasku iz
prometnog traka s funkcijom
održavanja smjera kretanja)
*
•Dinamički tempomat s radarom*
• Tempomat*
• BSM (sustav za nadzor mrtvog
kuta))
*
• Senzor Toyotinog sustava
po-moći pri parkiranju
*
• Inteligentni sonar*
• Jednostavan inteligentan sustav
pomoći pri parkiranju
*
• Prikaz Toyotinog sustava pomoći
pri parkiranju
*
• Navigacijski sustav*

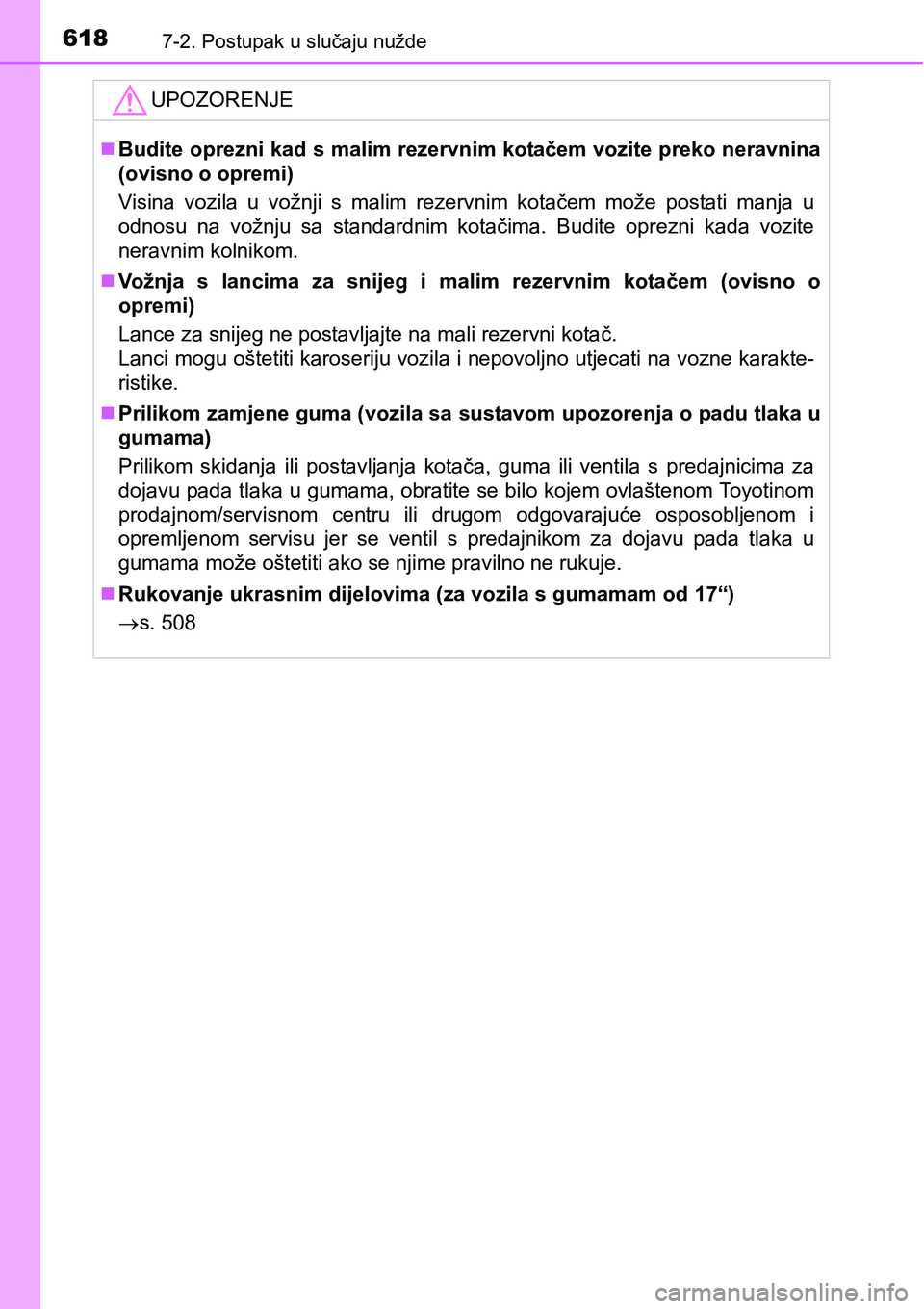

6187-2. Postupak u slučaju nužde
UPOZORENJE
Budite oprezni kad s malim rezervnim kotačem vozite preko neravnina
(ovisno o opremi)
Visina vozila u vožnji s malim rezervnim kotačem može postati manja u
odnosu na vožnju sa standardnim kotačima. Budite oprezni kada vozite
neravnim kolnikom.
Vožnja s lancima za snijeg i malim rezervnim kotačem (ovisno o
opremi)
Lance za snijeg ne postavljajte na mali rezervni kotač.
Lanci mogu oštetiti karoseriju vozila i nepovoljno utjecati na vozne karakte-
ristike.
Prilikom zamjene guma (vozila sa sustavom upozorenja o padu tlaka u
gumama)
Prilikom skidanja ili postavljanja kotača, guma ili ventila s predajnicima za
dojavu pada tlaka u gumama, obratite se bilo kojem ovlaštenom Toyotinom
prodajnom/servisnom centru ili drugom odgovarajuće osposobljenom i
opremljenom servisu jer se ventil s predajnikom za dojavu pada tlaka u
gumama može oštetiti ako se njime pravilno ne rukuje.
Rukovanje ukrasnim dijelovima (za vozila s gumamam od 17“)
s. 508

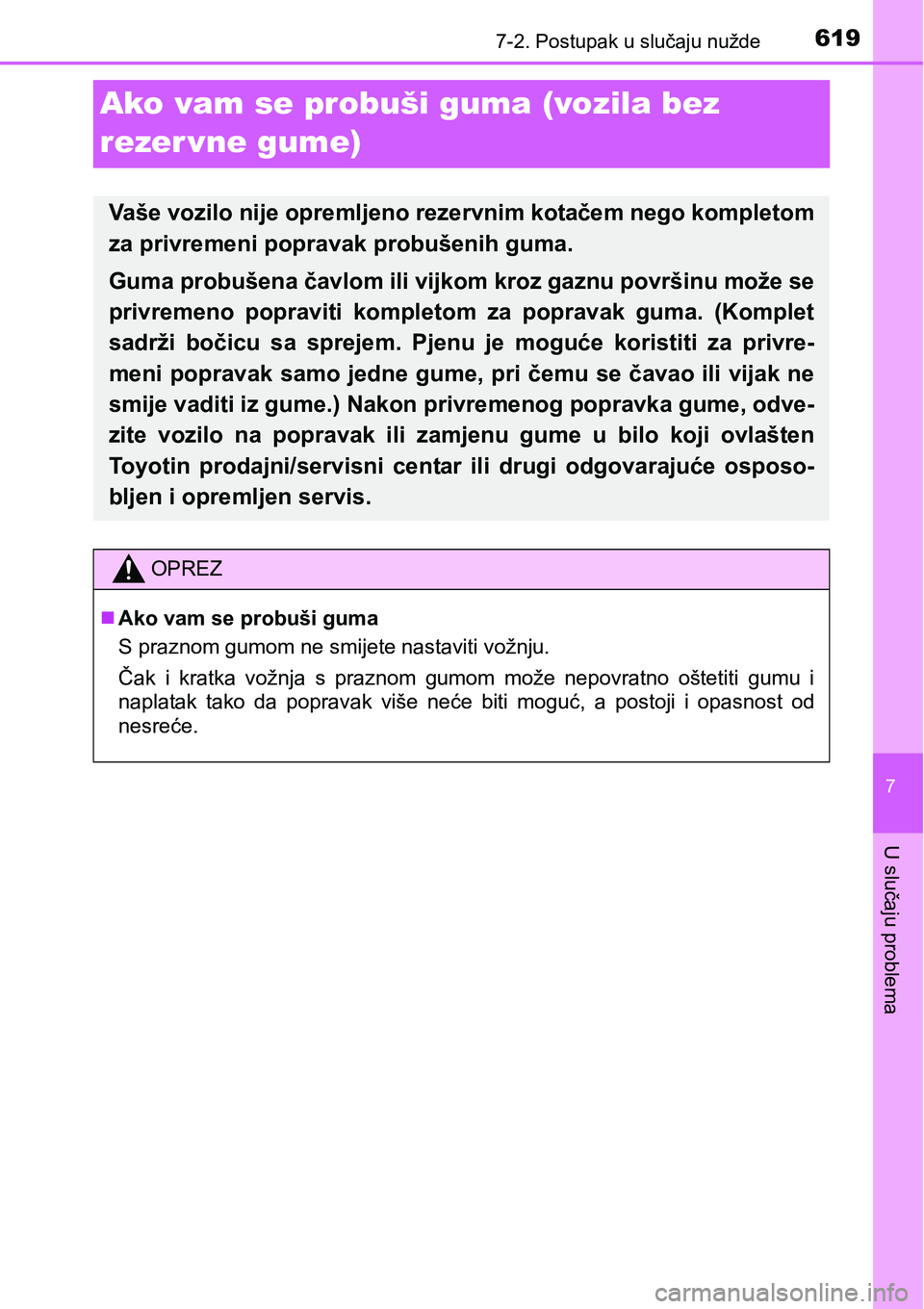

6197-2. Postupak u slučaju nužde
7
U slučaju problema
Ako vam se probuši guma (vozila bez
rezer vne gume)
Vaše vozilo nije opremljeno rezervnim kotačem nego kompletom
za privremeni popravak probušenih guma.
Guma probušena čavlom ili vijkom kroz gaznu površinu može se
privremeno popraviti kompletom za popravak guma. (Komplet
sadrži bočicu sa sprejem. Pjenu je moguće koristiti za privre-
meni popravak samo jedne gume, pri čemu se čavao ili vijak ne
smije vaditi iz gume.) Nakon privremenog popravka gume, odve-
zite vozilo na popravak ili zamjenu gume u bilo koji ovlašten
Toyotin prodajni/servisni centar ili drugi odgovarajuće osposo-
bljen i opremljen servis.
OPREZ
Ako vam se probuši guma
S praznom gumom ne smijete nastaviti vožnju.
Čak i kratka vožnja s praznom gumom može nepovratno oštetiti gumu i
naplatak tako da popravak više neće biti moguć, a postoji i opasnost od
nesreće.

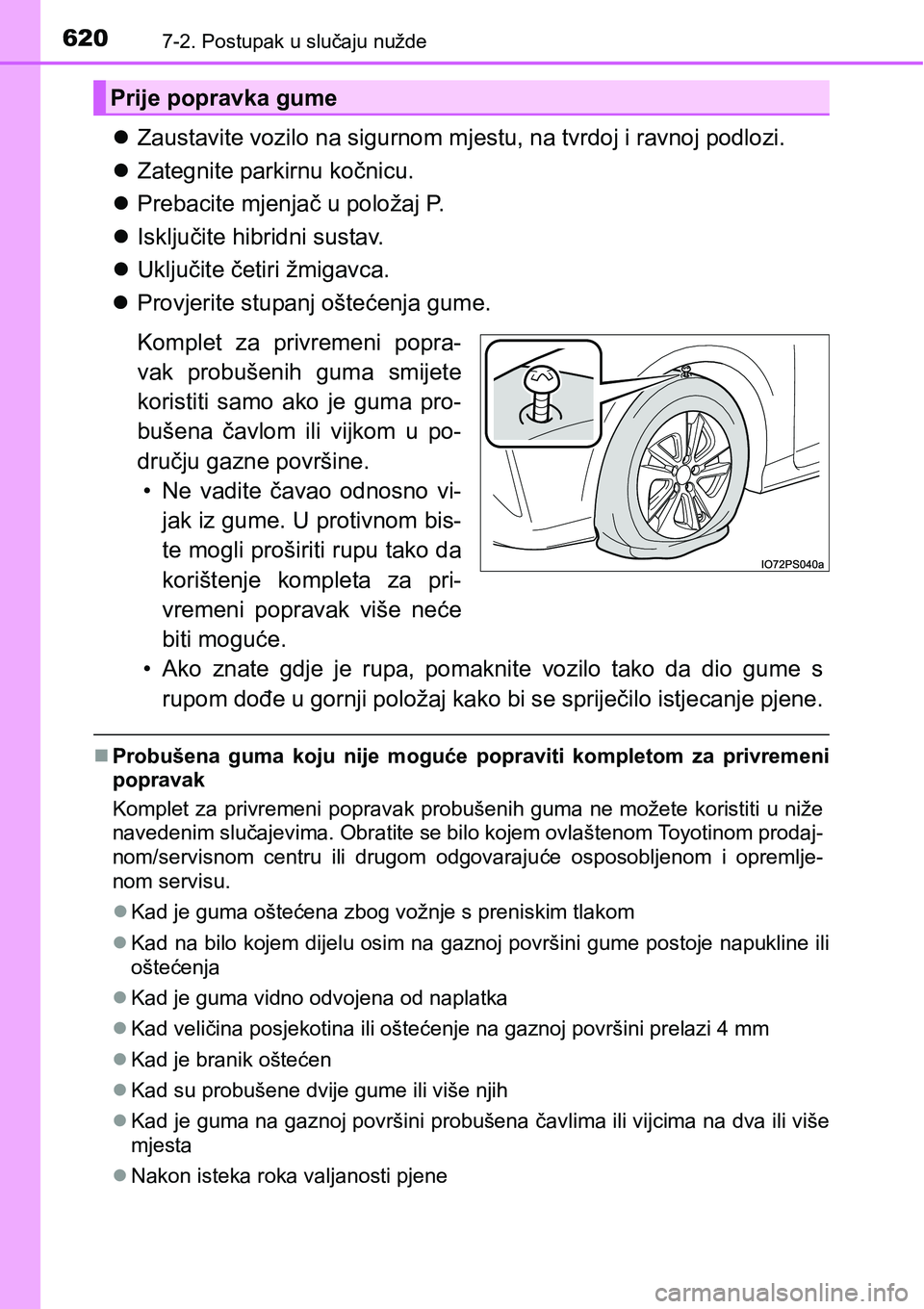

6207-2. Postupak u slučaju nužde
Zaustavite vozilo na sigurnom mjestu, na tvrdoj i ravnoj podlozi.
Zategnite parkirnu kočnicu.
Prebacite mjenjač u položaj P.
Isključite hibridni sustav.
Uključite četiri žmigavca.
Provjerite stupanj oštećenja gume.
Komplet za privremeni popra-
vak probušenih guma smijete
koristiti samo ako je guma pro-
bušena čavlom ili vijkom u po-
dručju gazne površine.
• Ne vadite čavao odnosno vi-
jak iz gume. U protivnom bis-
te mogli proširiti rupu tako da
korištenje kompleta za pri-
vremeni popravak više neće
biti moguće.
• Ako znate gdje je rupa, pomaknite vozilo tako da dio gume s
rupom dođe u gornji položaj kako bi se spriječilo istjecanje pjene.
Probušena guma koju nije moguće popraviti kompletom za privremeni
popravak
Komplet za privremeni popravak probušenih guma ne možete koristiti u niže
navedenim slučajevima. Obratite se bilo kojem ovlaštenom Toyotinom prodaj-
nom/servisnom centru ili drugom odgovarajuće osposobljenom i opremlje-
nom servisu.
Kad je guma oštećena zbog vožnje s preniskim tlakom
Kad na bilo kojem dijelu osim na gaznoj površini gume postoje napukline ili
oštećenja
Kad je guma vidno odvojena od naplatka
Kad veličina posjekotina ili oštećenje na gaznoj površini prelazi 4 mm
Kad je branik oštećen
Kad su probušene dvije gume ili više njih
Kad je guma na gaznoj površini probušena čavlima ili vijcima na dva ili više
mjesta
Nakon isteka roka valjanosti pjene
Prije popravka gume
