TOYOTA PRIUS 2020 Bruksanvisningar (in Swedish)

1012. Instrumentgrupp
2
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

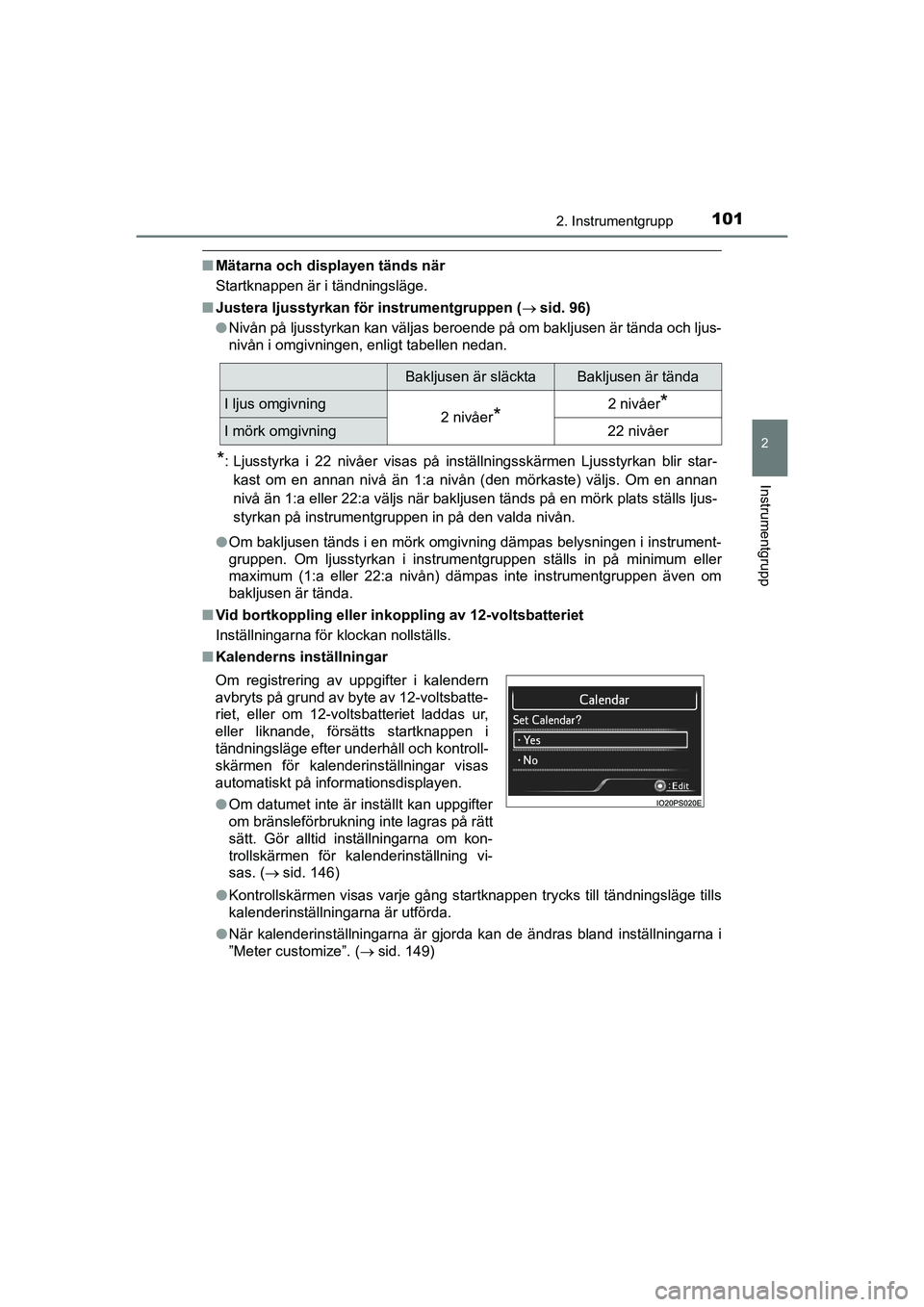

nMätarna och displayen tänds när
Startknappen är i tändningsläge.
n Justera ljusstyrkan fö r instrumentgruppen ( sid. 96)
l Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tända och ljus-
nivån i omgivningen, enligt tabellen nedan.
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen Ljusstyrkan blir star-
kast om en annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan
nivå än 1:a eller 22:a väljs när bakljusen tänds på en\
mörk plats ställs ljus-
styrkan på instrumentgruppen in på den valda nivån.
l Om bakljusen tänds i en mörk omgivning dämpas belysningen i instrument-
gruppen. Om ljusstyrkan i instrumentgruppen ställs in på minimum eller
maximum (1:a eller 22:a nivån) dämpas inte instrumentgruppen även om
bakljusen är tända.
n Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Inställningarna för klockan nollställs.
n Kalenderns inställningar
lKontrollskärmen visas varje gång startknappen trycks till tändningsläge tills
kalenderinställningarna är utförda.
l När kalenderinställningarna är gjorda kan de ändras bland inställningarna i
”Meter customize”. ( sid. 149)
Bakljusen är släcktaBakljusen är tända
I ljus omgivning2 nivåer*2 nivåer*
I mörk omgivning22 nivåer
Om registrering av uppgifter i kalendern
avbryts på grund av byte av 12-voltsbatte-
riet, eller om 12-voltsbatteriet laddas ur,
eller liknande, försätts startknappen i
tändningsläge efter underhåll och kontroll-
skärmen för kalenderinställningar visas
automatiskt på informationsdisplayen.
l Om datumet inte är inställt kan uppgifter
om bränsleförbrukning inte lagras på rätt
sätt. Gör alltid inställningarna om kon-
trollskärmen för kalenderinställning vi-
sas. ( sid. 146)
OM47E11SE.book Page 101 Friday, December 4, 2020 9:54 AM

1022. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)n

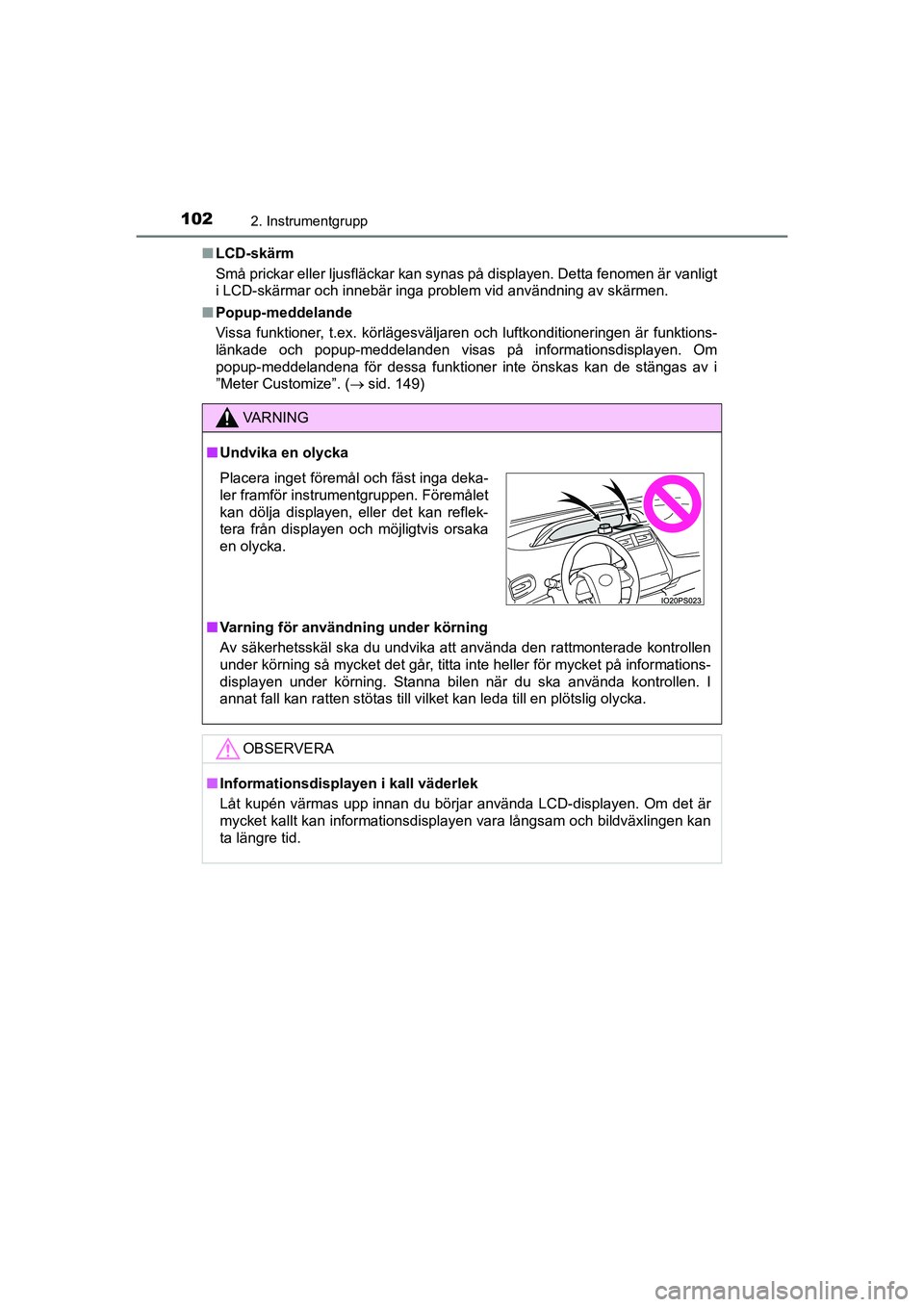

LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Popup-meddelande
Vissa funktioner, t.ex. körlägesväljaren och luftkonditioneringen är funktions-
länkade och popup-meddelanden visas på informationsdisplayen. Om
popup-meddelandena för dessa funktioner inte önskas kan de stängas av i
”Meter Customize”. ( sid. 149)
VA R N I N G
nUndvika en olycka
n Varning för användning under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på informations-
displayen under körning. Stanna bilen när du ska använda kontrollen. I
annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
OBSERVERA
nInformationsdisplayen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
Placera inget föremål och fäst inga deka-
ler framför instrumentgruppen. Föremålet
kan dölja displayen, eller det kan reflek-
tera från displayen och möjligtvis orsaka
en olycka.
OM47E11SE.book Page 102 Friday, December 4, 2020 9:54 AM

103
2
2. Instrumentgrupp
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

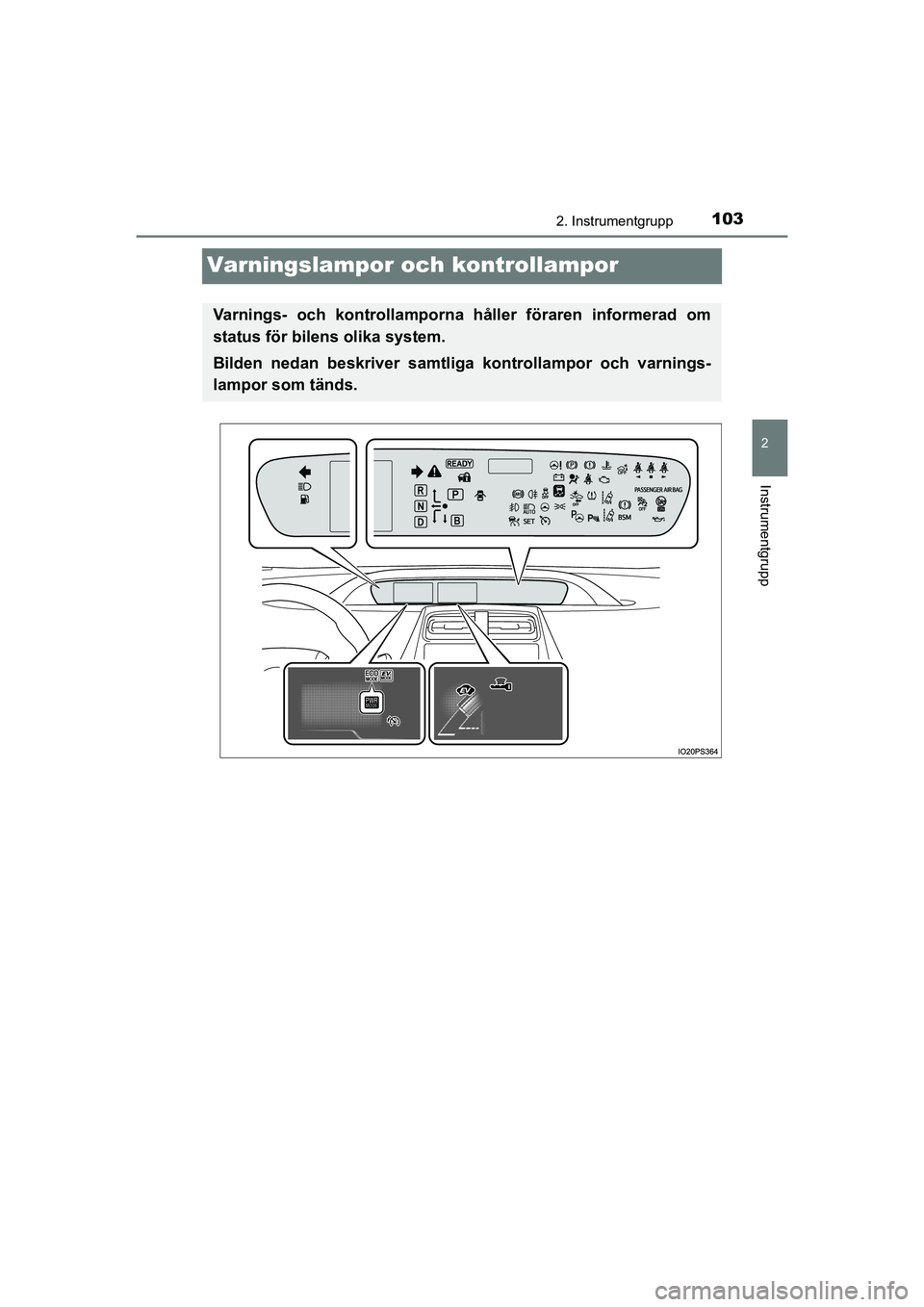

Varningslampor och kontrollampor
Varnings- och kontrollamporna håller föraren informerad om
status för bilens olika system.
Bilden nedan beskriver samtlig a kontrollampor och varnings-
lampor som tänds.
OM47E11SE.book Page 103 Friday, December 4, 2020 9:54 AM

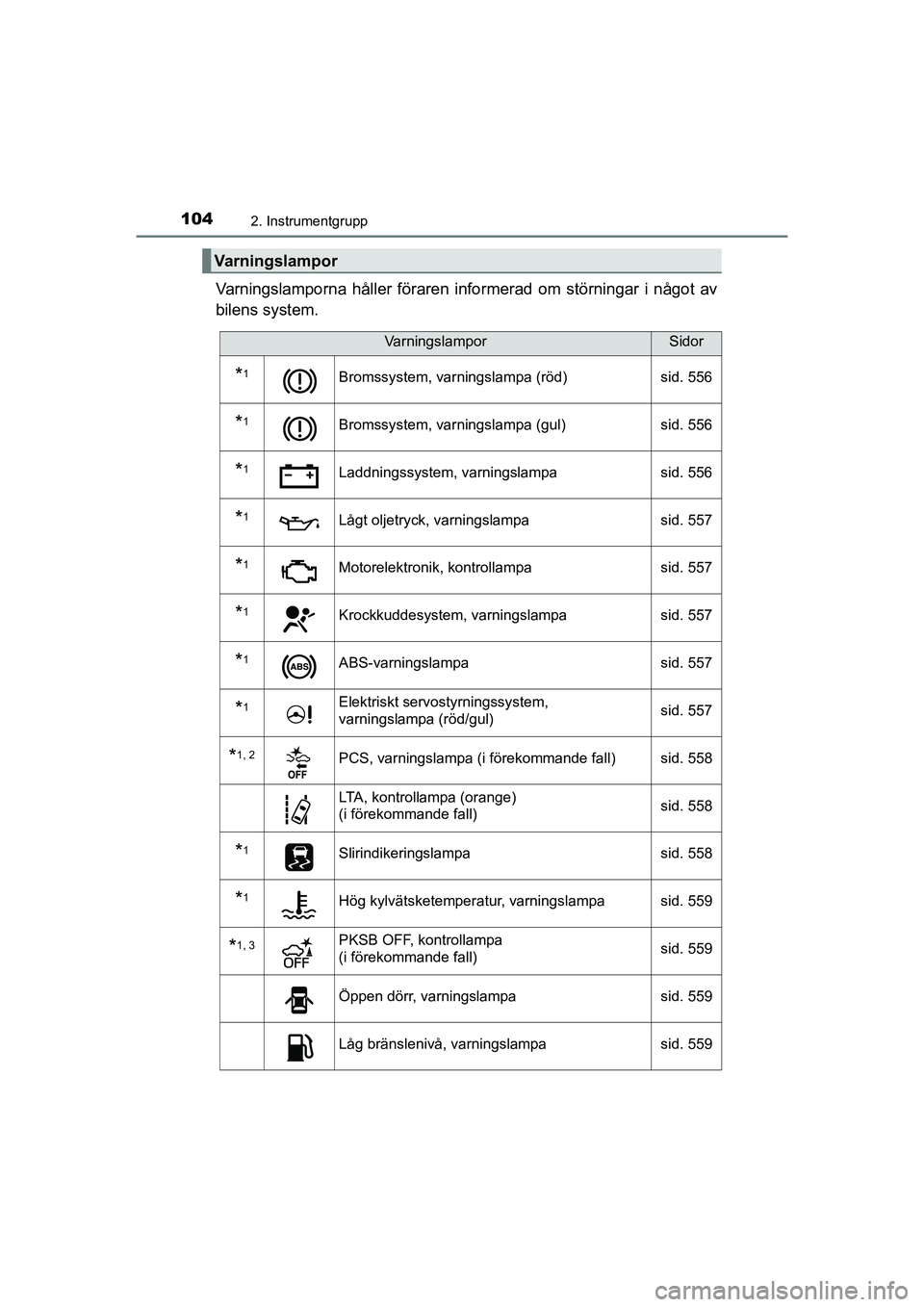

1042. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)
Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 556
*1Bromssystem, varningslampa (gul)sid. 556
*1Laddningssystem, varningslampa sid. 556
*1Lågt oljetryck, varningslampasid. 557
*1Motorelektronik, kontrollampasid. 557
*1Krockkuddesystem, varningslampasid. 557
*1ABS-varningslampasid. 557
*1Elektriskt servostyrningssystem,
varningslampa (röd/gul) sid. 557
*1, 2PCS, varningslampa (i förekommande fall) sid. 558
LTA, kontrollampa (orange)
(i förekommande fall)
sid. 558
*1Slirindikeringslampa
sid. 558
*1Hög kylvätsketemperatur, varningslampa sid. 559
*1, 3PKSB OFF, kontrollampa
(i förekommande fall) sid. 559
Öppen dörr, varningslampa
sid. 559
Låg bränslenivå, varningslampa sid. 559
OM47E11SE.book Page 104 Friday, December 4, 2020 9:54 AM

1052. Instrumentgrupp
2
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

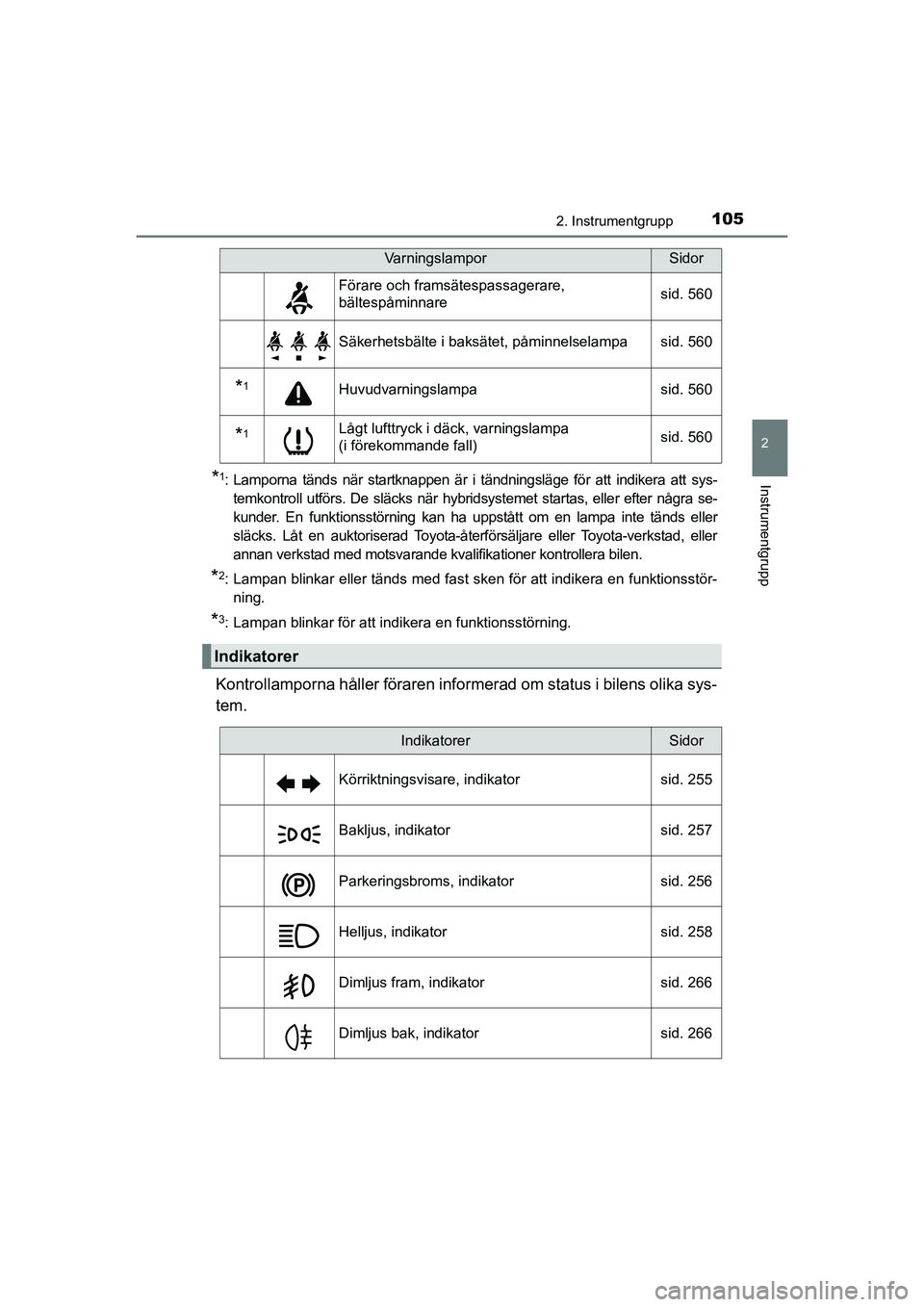

*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några se-
kunder. En funktionsstörning kan ha uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar eller tänds med fast sken för att indikera en funktionsstör-ning.
*3: Lampan blinkar för att indikera en funktionsstörning.
Kontrollamporna håller föraren informerad om status i bilens olika sys-
tem.
Förare och framsätespassagerare,
bältespåminnare sid. 560
Säkerhetsbälte i baksätet, påminnelselampa sid. 560
*1Huvudvarningslampa
sid. 560
*1Lågt lufttryck i däck, varningslampa
(i förekommande fall) sid. 560
Indikatorer
VarningslamporSidor
IndikatorerSidor
Körriktningsvisare, indikator sid. 255
Bakljus, indikator sid. 257
Parkeringsbroms, indikatorsid. 256
Helljus, indikatorsid. 258
Dimljus fram, indikatorsid. 266
Dimljus bak, indikator sid. 266
OM47E11SE.book Page 105 Friday, December 4, 2020 9:54 AM

1062. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)
Billarm, indikatorsid. 84,
86
”READY”, indikator sid. 240
Kontrollampor för växellägensid. 249
*1, 2Slirindikeringslampa sid. 419
*1, 3VSC OFF indikator sid. 420
Farthållare, indikatorsid. 328,
334
Aktiv farthållare, indikator
(i förekommande fall) sid. 317
Farthållare, indikator ”SET”sid. 317,
334
*1, 3PCS, varningslampa (i förekommande fall) sid. 288
*4LTA, indikator (i förekommande fall) sid. 304
Styrningskontroll, indikator
(i förekommande fall)sid. 304
Automatiskt helljus, indikator
(i förekommande fall)sid. 262
”BSM”, indikator (i förekommande fall)
sid. 344
Toyota parkeringssensor, indikator
(i förekommande fall) sid. 357
*1, 3PKSB OFF, indikator(i förekommande fall) sid. 371
IndikatorerSidor
OM47E11SE.book Page 106 Friday, December 4, 2020 9:54 AM

1072. Instrumentgrupp
2
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

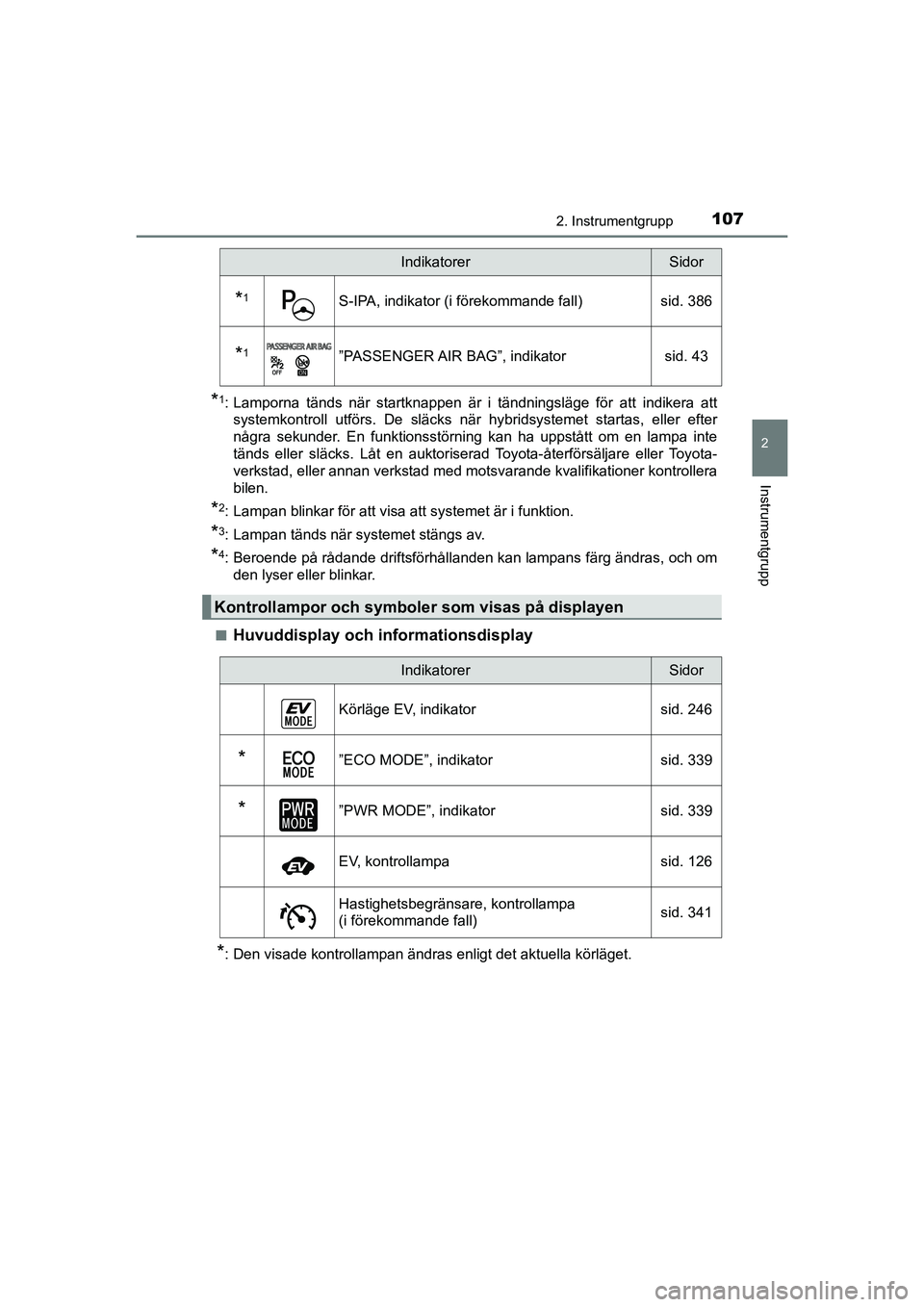

*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. En funktionsstörning kan ha uppstått om en lampa inte
tänds eller släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera
bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*4: Beroende på rådande driftsförhållanden kan lampans färg ändras, och omden lyser eller blinkar.
n
Huvuddisplay och informationsdisplay
*: Den visade kontrollampan ändras enligt det aktuella körläget.
*1S-IPA, indikator (i förekommande fall) sid. 386
*1”PASSENGER AIR BAG”, indikator sid. 43
Kontrollampor och symboler som visas på displayen
IndikatorerSidor
IndikatorerSidor
Körläge EV, indikator sid. 246
*”ECO MODE”, indikator sid. 339
*”PWR MODE”, indikatorsid. 339
EV, kontrollampasid. 126
Hastighetsbegränsare, kontrollampa
(i förekommande fall)sid. 341
OM47E11SE.book Page 107 Friday, December 4, 2020 9:54 AM

1082. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)n

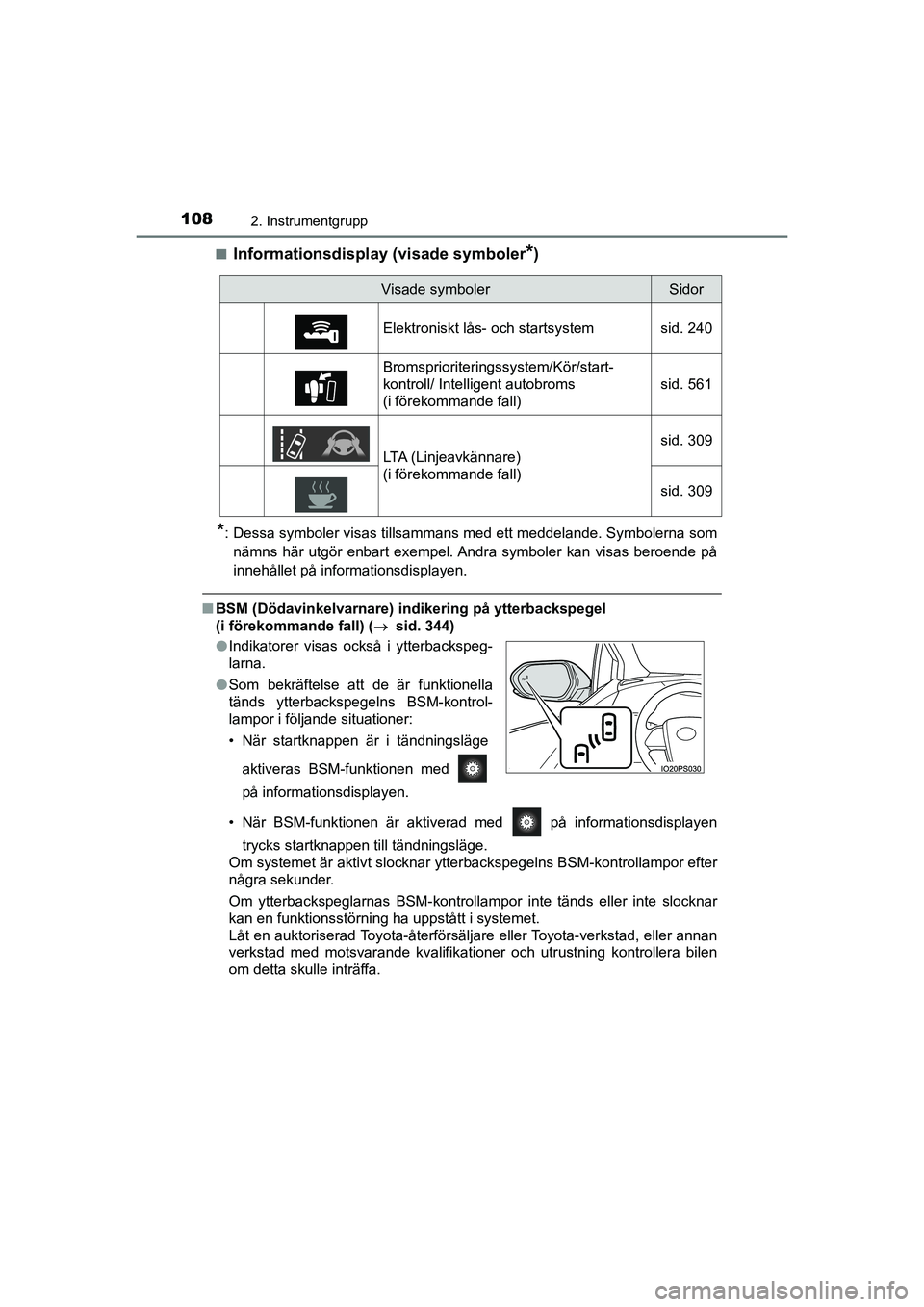

Informationsdisplay (visade symboler*)
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som
nämns här utgör enbart exempel. Andra symboler kan visas beroende på
innehållet på informationsdisplayen.
n BSM (Dödavinkelvarnare) indikering på ytterbackspegel
(i förekommande fall) ( sid. 344)
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är aktivt slocknar ytterbackspegelns BSM-kontrollampor efter
några sekunder.
Om ytterbackspeglarnas BSM-kontrollampor inte tänds eller inte slocknar
kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
Visade symbolerSidor
Elektroniskt lås- och startsystem sid. 240
Bromsprioriteringssystem/Kör/start-
kontroll/ Intelligent autobroms
(i förekommande fall) sid. 561
LTA (Linjeavkännare)
(i förekommande fall)sid. 309
sid. 309
l
Indikatorer visas också i ytterbackspeg-
larna.
l Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-kontrol-
lampor i följande situationer:
• När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
OM47E11SE.book Page 108 Friday, December 4, 2020 9:54 AM

1092. Instrumentgrupp
2
Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

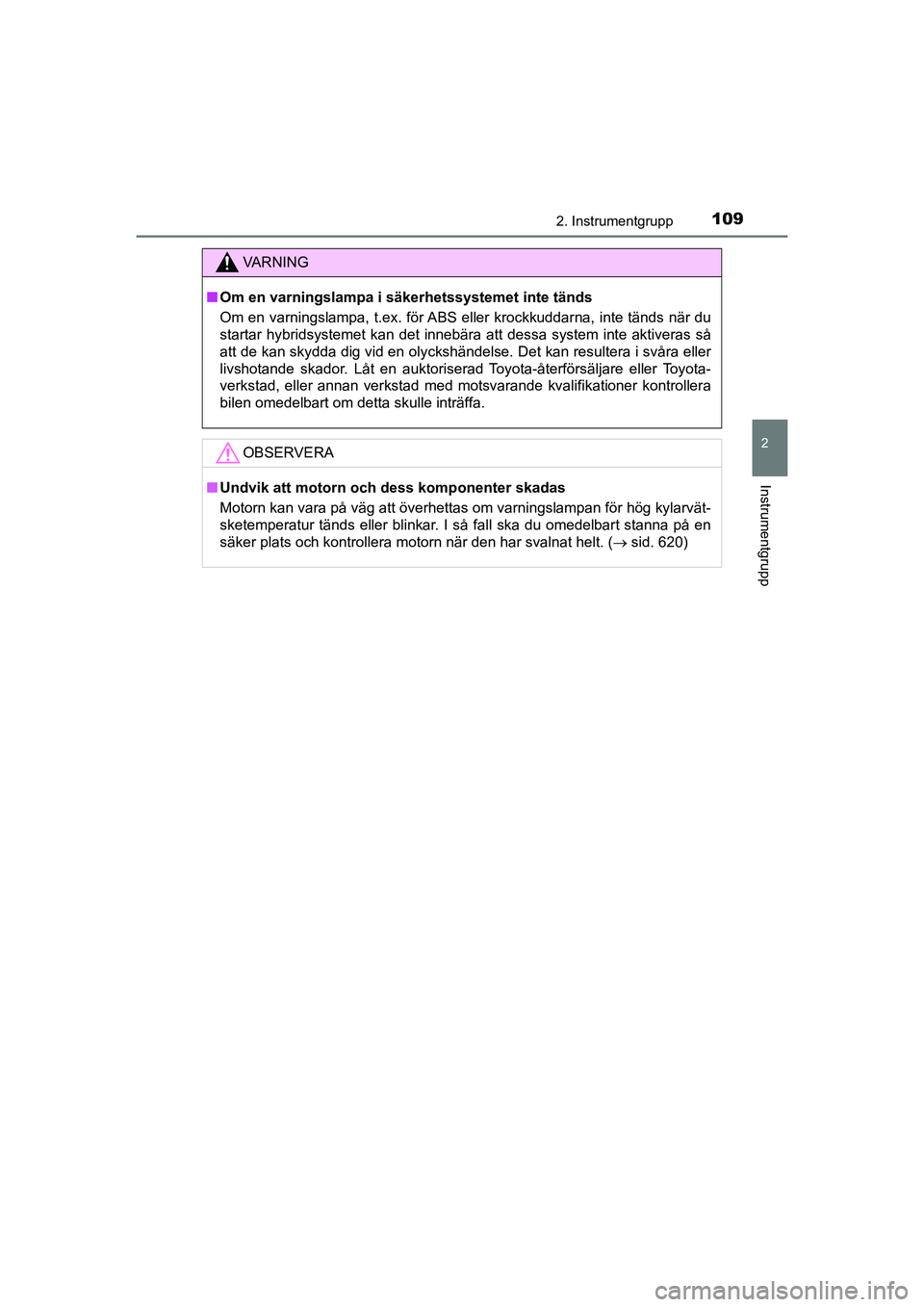

VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse. Det kan resultera i svåra eller
livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera
bilen omedelbart om detta skulle inträffa.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylarvät-
sketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( sid. 620)
OM47E11SE.book Page 109 Friday, December 4, 2020 9:54 AM

1102. Instrumentgrupp
PRIUS_OM_OM47B91E_(EE)

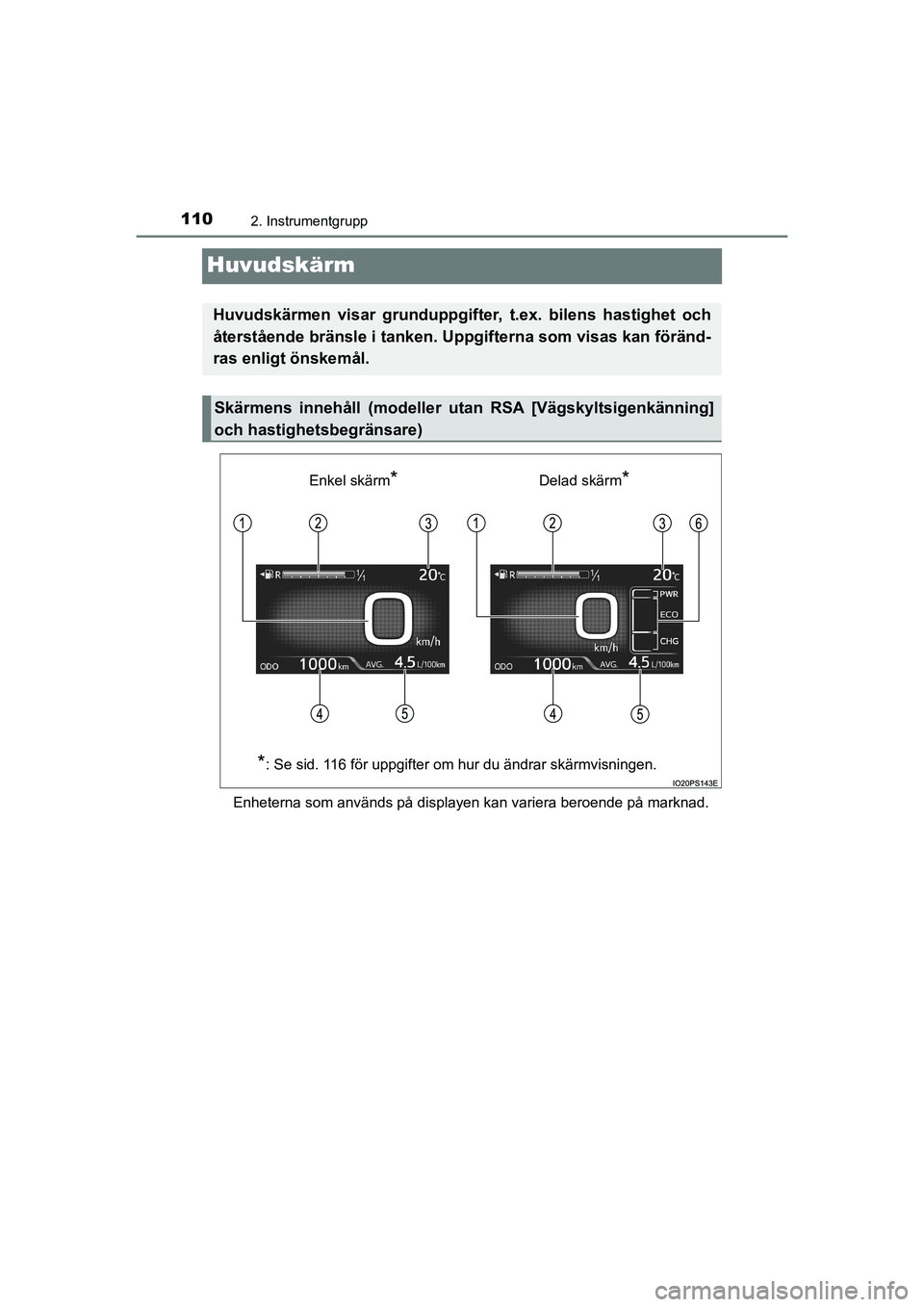

Huvudskärm
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärmen visar grunduppgifter, t.ex. bilens hastighet och
återstående bränsle i tanken. Uppgifterna som visas kan föränd-
ras enligt önskemål.
Skärmens innehåll (modeller utan RSA [Vägskyltsigenkänning]
och hastighetsbegränsare)
Enkel skärm*Delad skärm*
*
: Se sid. 116 för uppgifter om hur du ändrar skärmvisningen.
