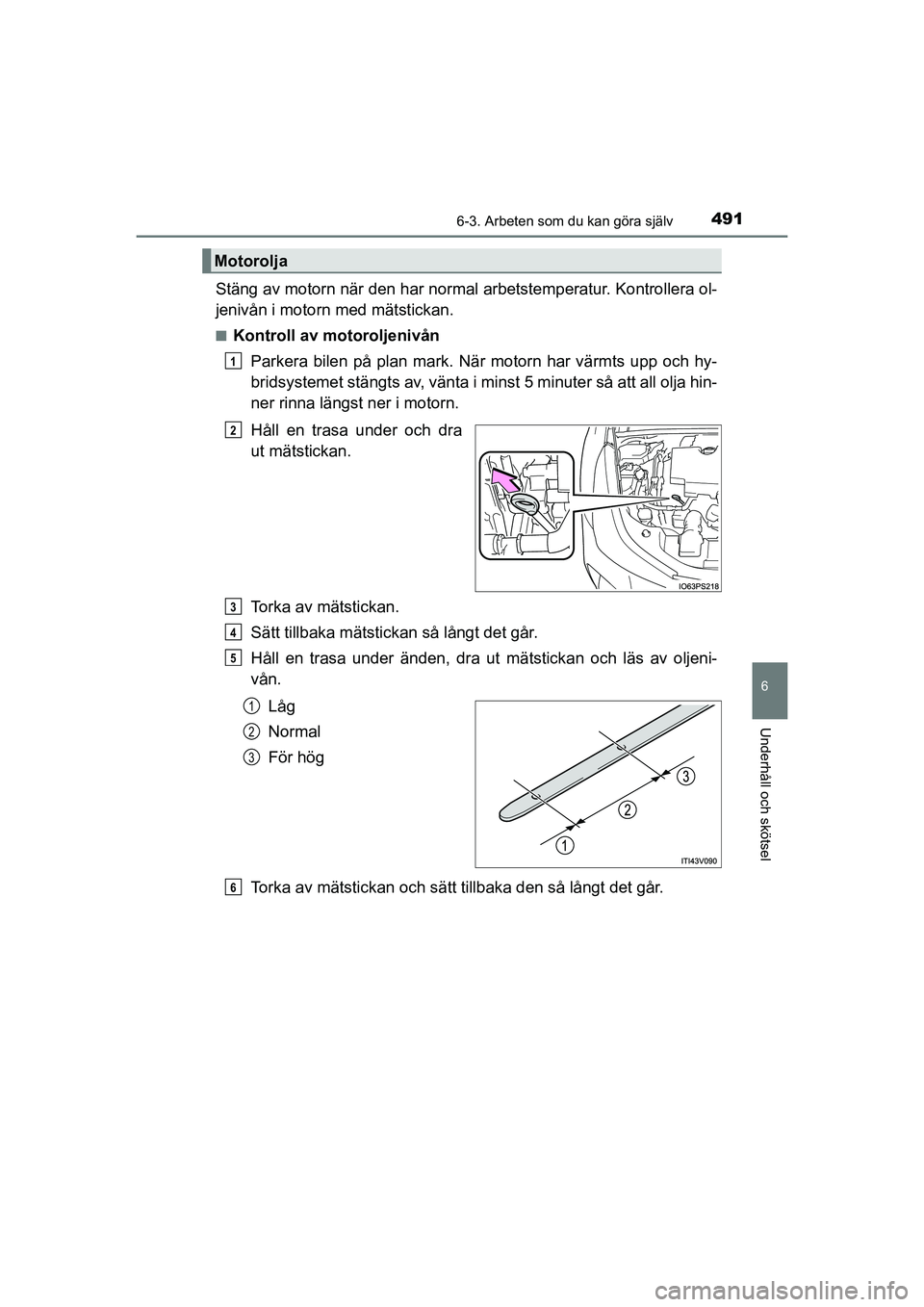

TOYOTA PRIUS 2020 Bruksanvisningar (in Swedish)

4916-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
Stäng av motorn när den har normal arbetstemperatur. Kontrollera ol-
jenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och hy-
bridsystemet stängts av, vänta i mi nst 5 minuter så att all olja hin-
ner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.
Låg
Normal
För hög
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM47E11SE.book Page 491 Friday, December 4, 2020 9:54 AM

4926-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)n

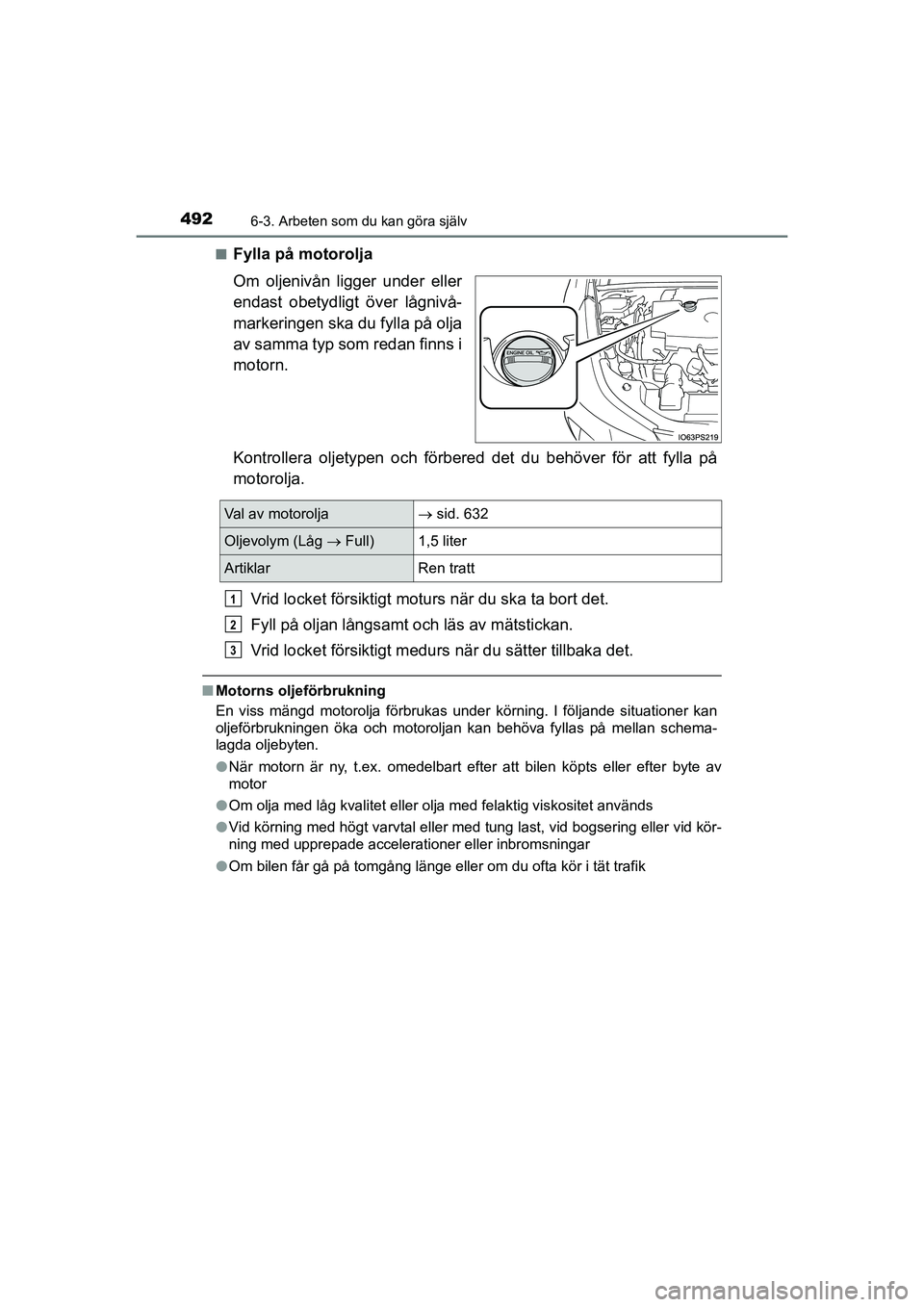

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av
motor
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör \
i tät trafik
Va l a v m o t o r o l j a sid. 632
Oljevolym (Låg  Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47E11SE.book Page 492 Friday, December 4, 2020 9:54 AM

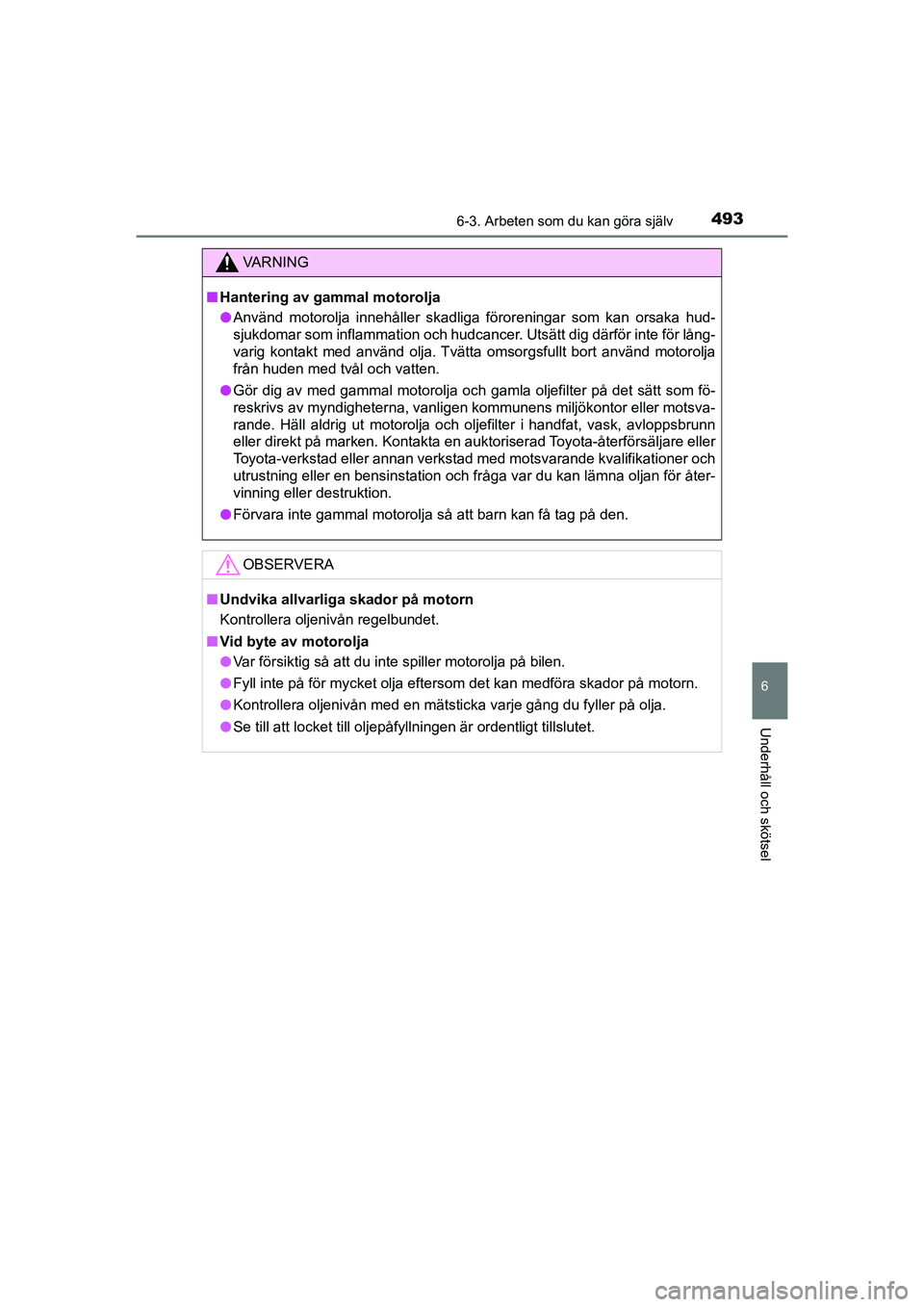

4936-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
VA R N I N G
nHantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som fö-
reskrivs av myndigheterna, vanligen kommunens miljökontor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för åter-
vinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM47E11SE.book Page 493 Friday, December 4, 2020 9:54 AM

4946-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)

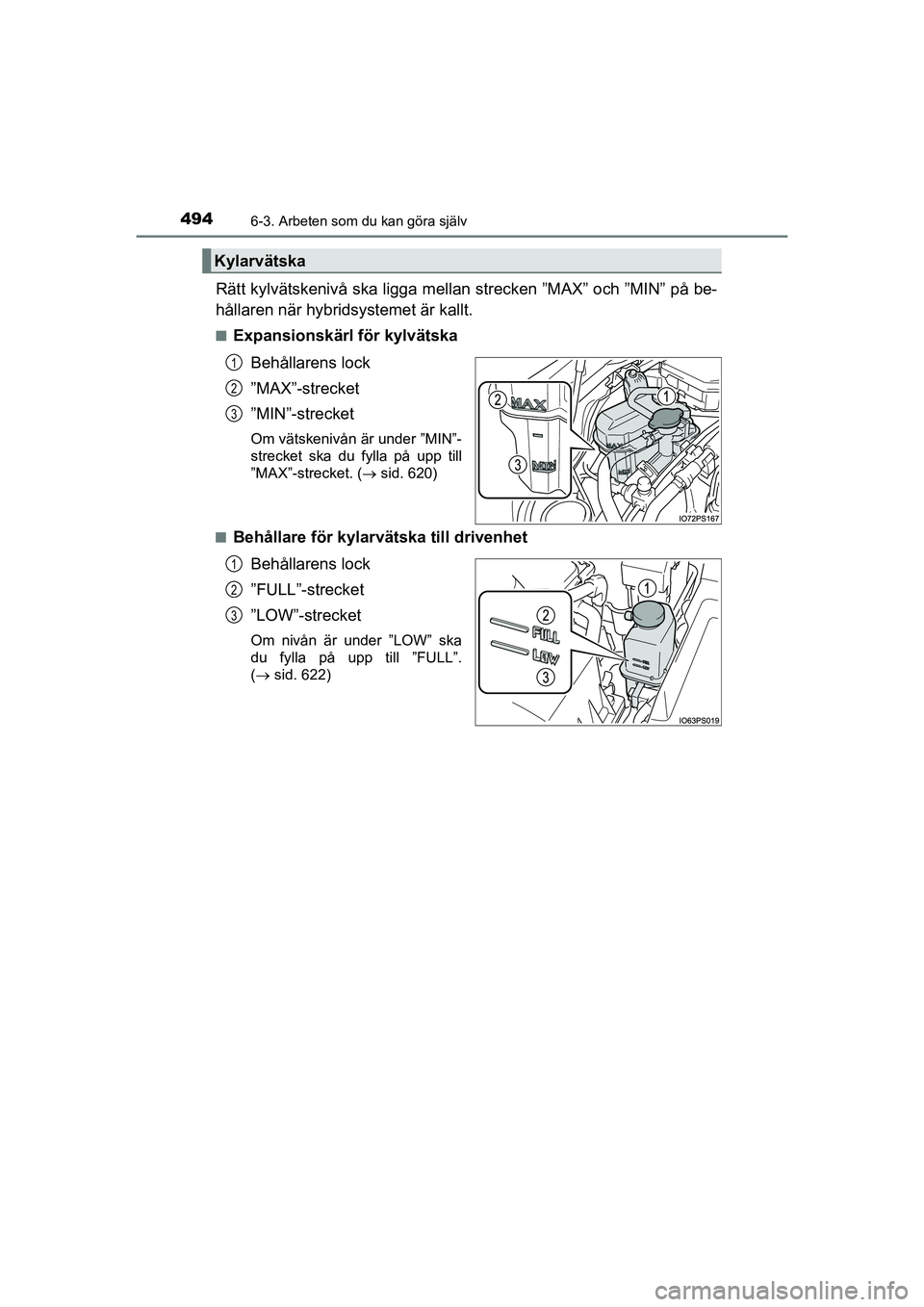

Rätt kylvätskenivå ska ligga mellan strecken ”MAX” och ”MIN” på be-
hållaren när hybridsystemet är kallt.
nExpansionskärl för kylvätska
Behållarens lock
”MAX”-strecket
”MIN”-strecket
Om vätskenivån är under ”MIN”-
strecket ska du fylla på upp till
”MAX”-strecket. ( sid. 620)
n
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om nivån är under ”LOW” ska
du fylla på upp till ”FULL”.
( sid. 622)
Kylarvätska
1
2
3
1
2
3
OM47E11SE.book Page 494 Friday, December 4, 2020 9:54 AM

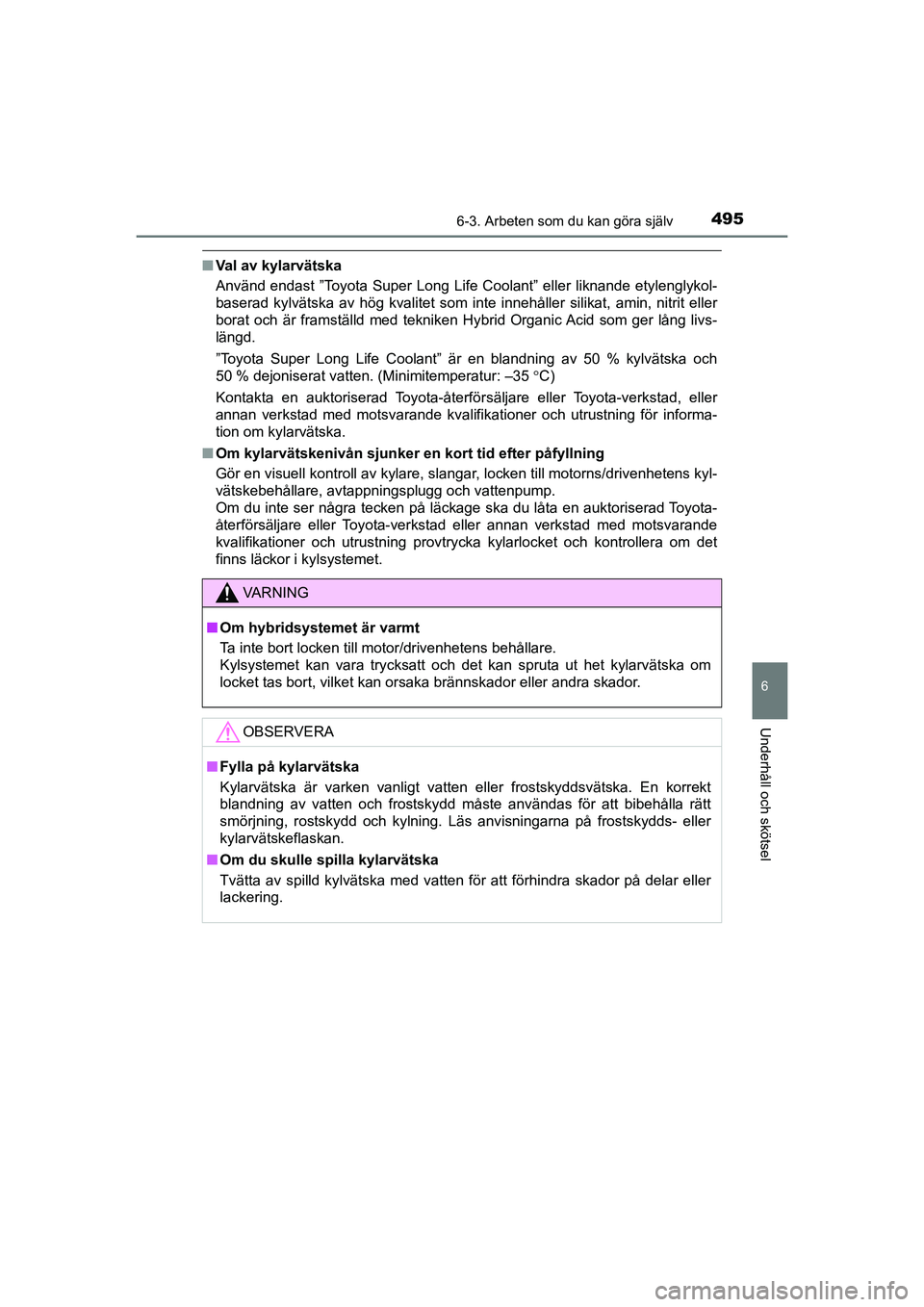

4956-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
nVal av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: –35 C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion om kylarvätska.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i kylsystemet.
VA R N I N G
n Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM47E11SE.book Page 495 Friday, December 4, 2020 9:54 AM

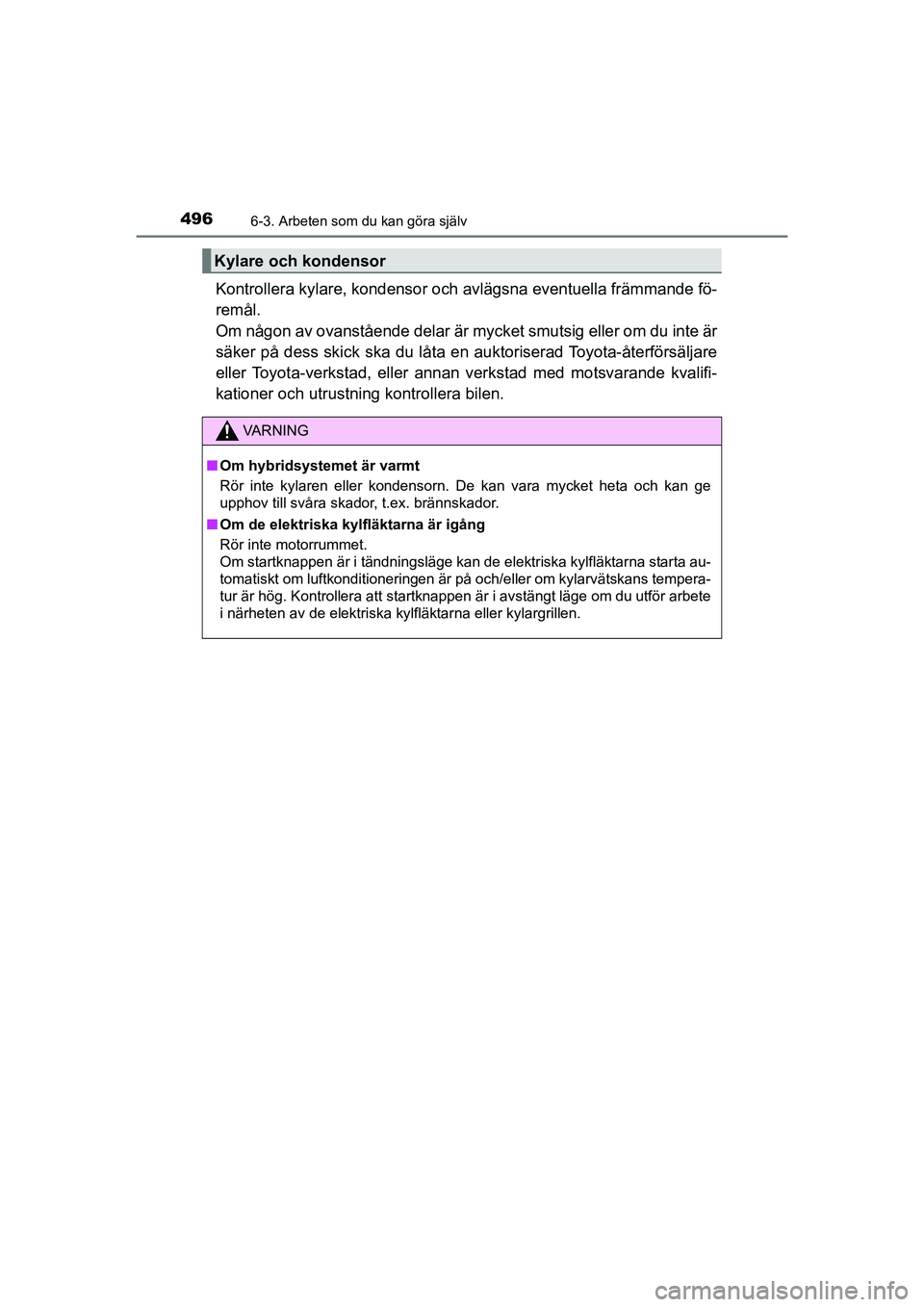

4966-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
Kontrollera kylare, kondensor och avlägsna eventuella främmande fö-
remål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Kylare och kondensor
VA R N I N G
n Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
n Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta au-
tomatiskt om luftkonditioneringen är på och/eller om kylarvätskans tempera-
tur är hög. Kontrollera att startknappen är i avstängt läge om du utför arbete
i närheten av de elektriska kylfläktarna eller kylargrillen.
OM47E11SE.book Page 496 Friday, December 4, 2020 9:54 AM

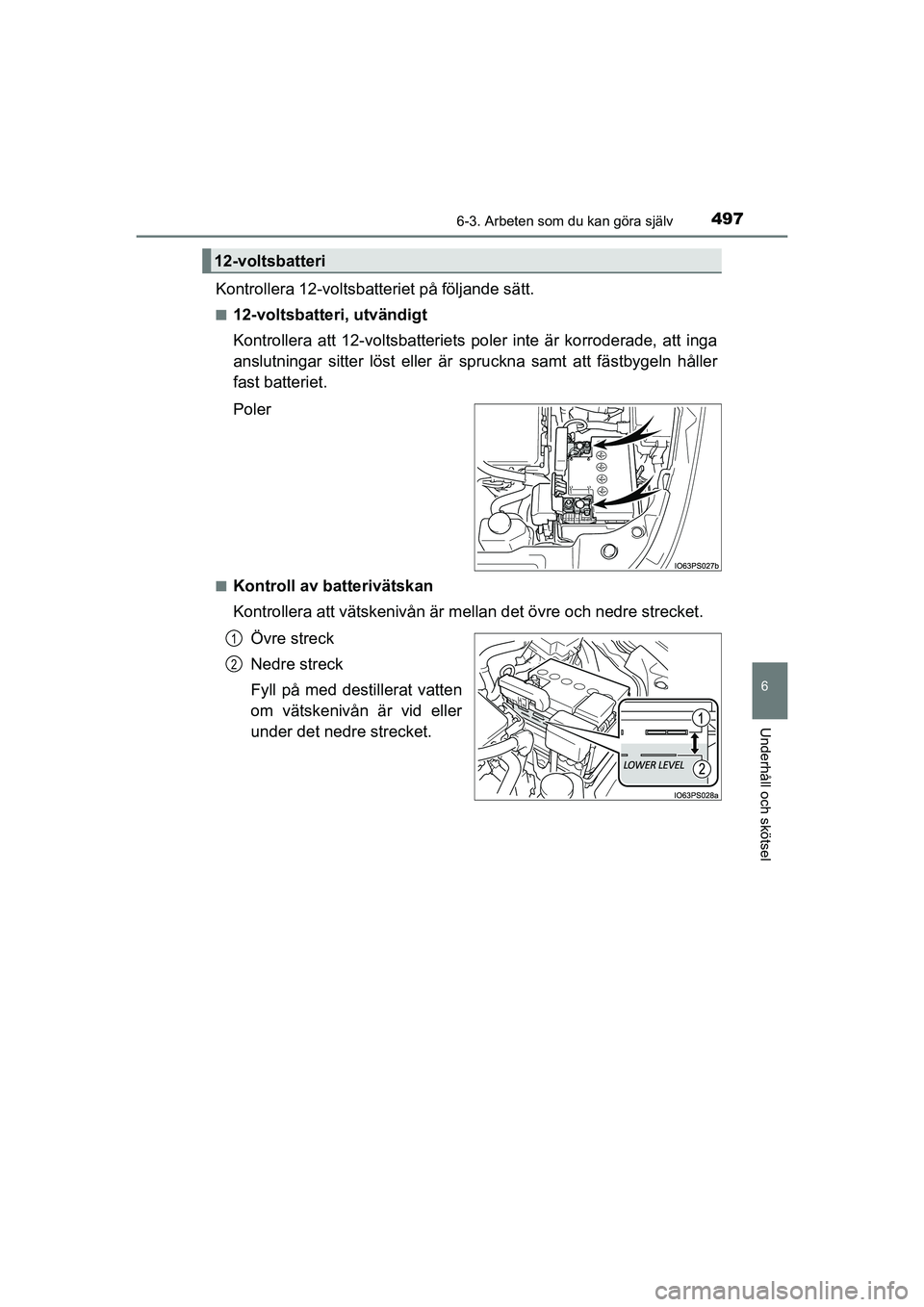

4976-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
Kontrollera 12-voltsbatteriet på följande sätt.
n12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Poler
nKontroll av batterivätskan
Kontrollera att vätskenivån är mell an det övre och nedre strecket.
Övre streck
Nedre streck
Fyll på med destillerat vatten
om vätskenivån är vid eller
under det nedre strecket.
12-voltsbatteri
1
2
OM47E11SE.book Page 497 Friday, December 4, 2020 9:54 AM

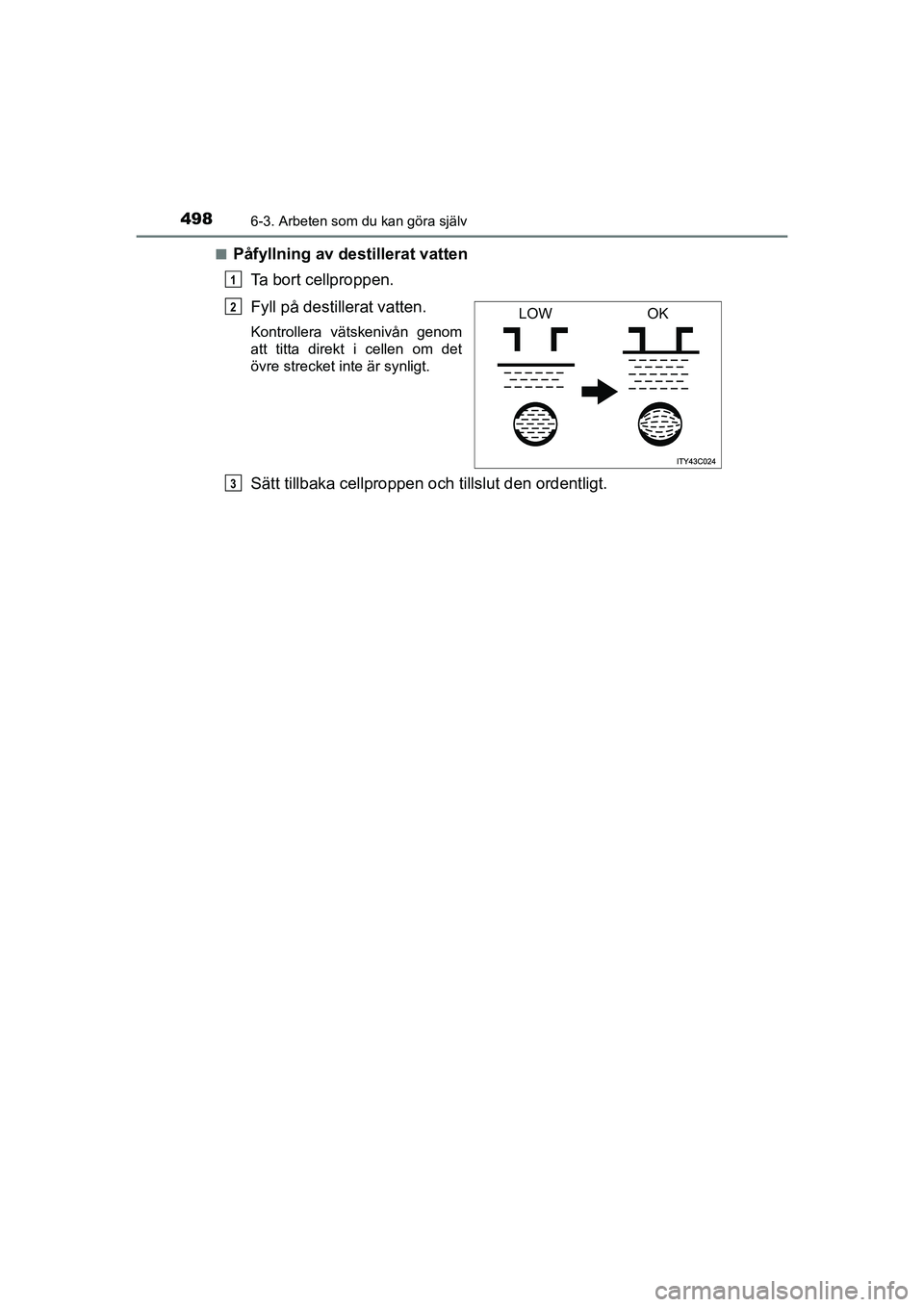

4986-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)n
Påfyllning av destillerat vatten
Ta bort cellproppen.
Fyll på destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om det
övre strecket inte är synligt.
Sätt tillbaka cellproppen och tillslut den ordentligt.
1
LOWOK2
3
OM47E11SE.book Page 498 Friday, December 4, 2020 9:54 AM

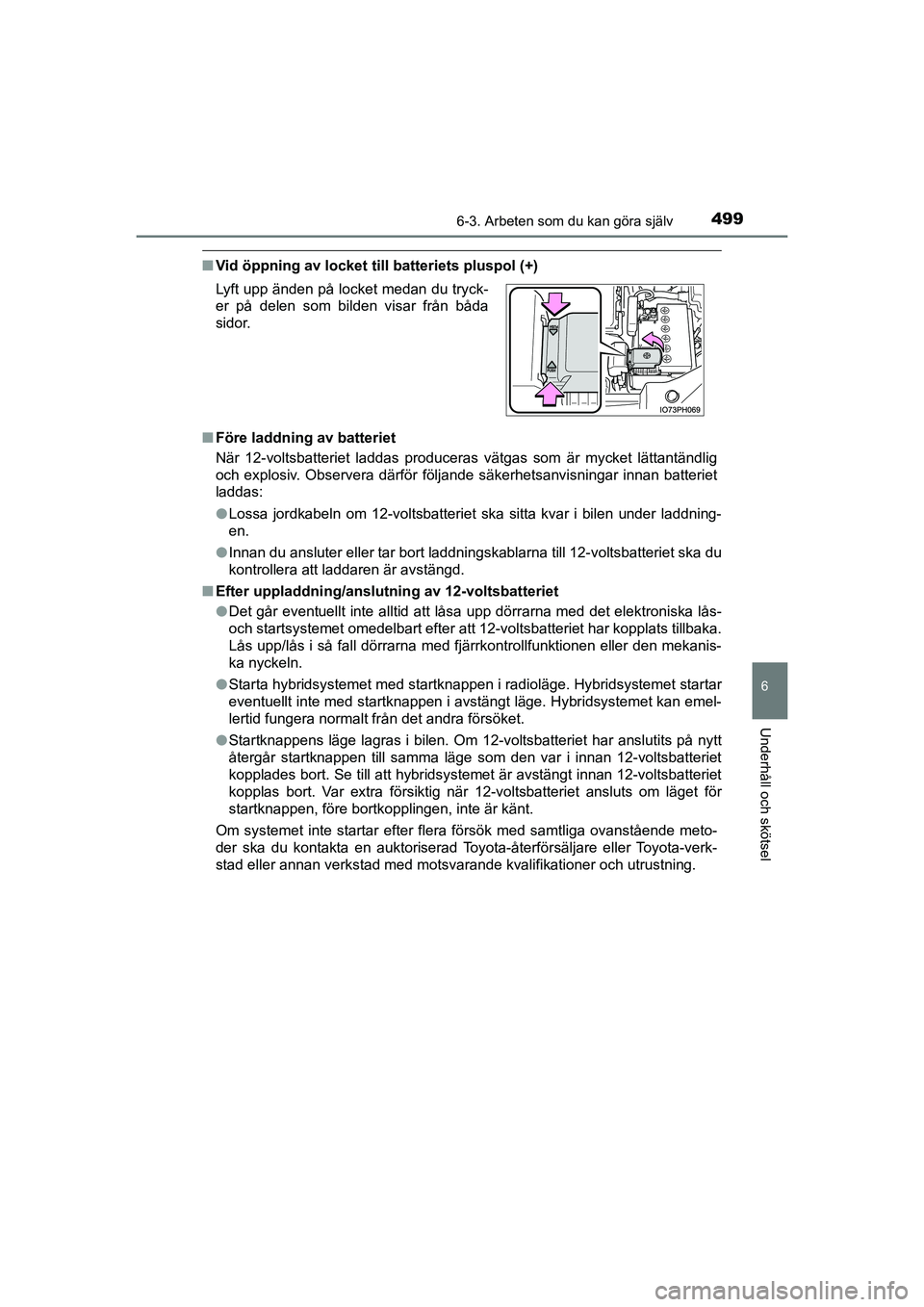

4996-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
nVid öppning av locket till batteriets pluspol (+)
n Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddning-
en.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Efter uppladdning/anslut ning av 12-voltsbatteriet
l Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktione\
n eller den mekanis-
ka nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet st\
artar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge lagras i bilen. Om 12-voltsbatteriet har anslutits på nytt
återgår startknappen till samma läge som den var i innan 12-voltsbatteriet
kopplades bort. Se till att hybridsystemet är avstängt innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
Om systemet inte startar efter flera försök med samtliga ovanstående meto-
der ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning. Lyft upp änden på locket medan du tryck-
er på delen som bilden visar från båda
sidor.
OM47E11SE.book Page 499 Friday, December 4, 2020 9:54 AM

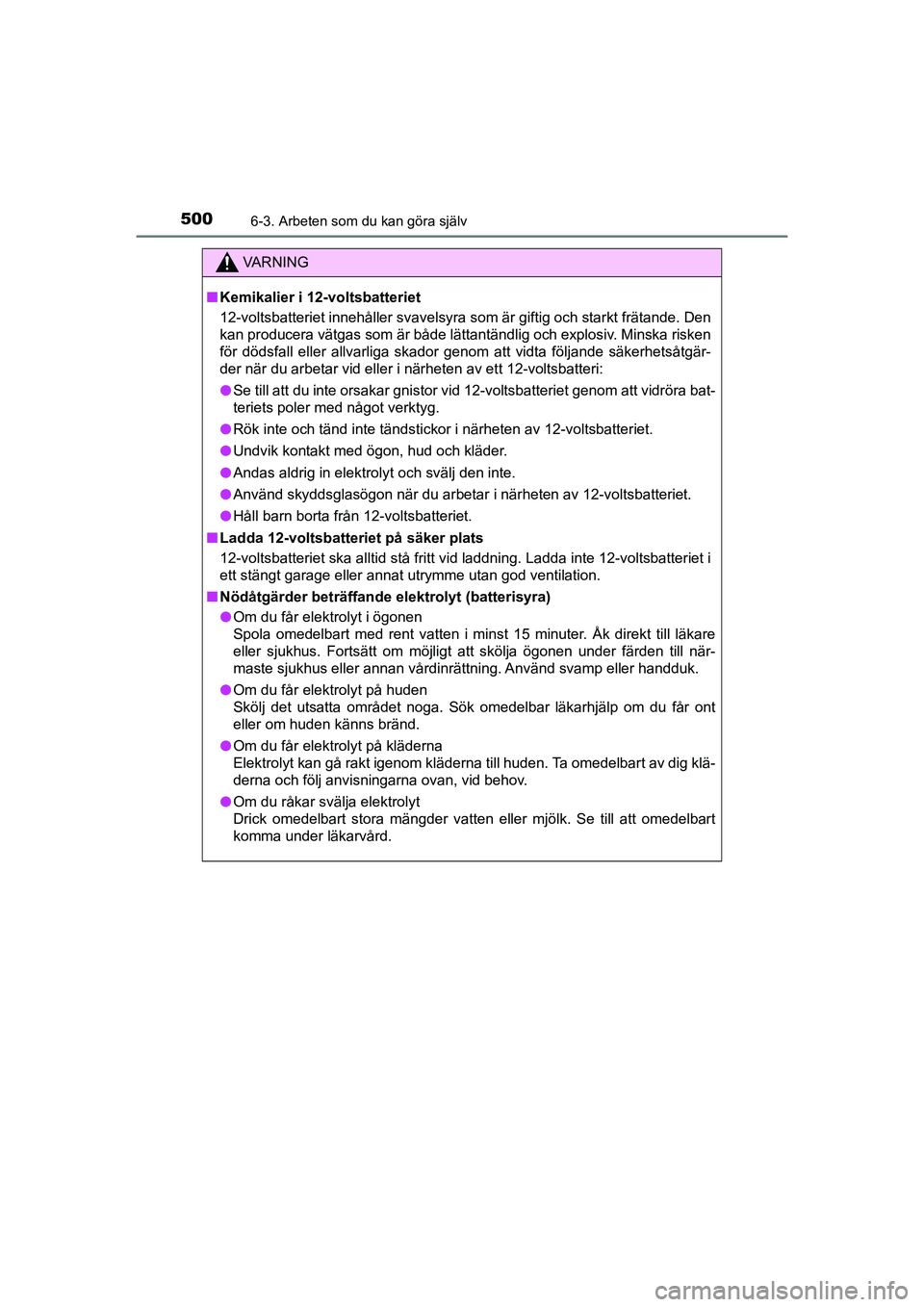

5006-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nKemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Andas aldrig in elektrolyt och svälj den inte.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47E11SE.book Page 500 Friday, December 4, 2020 9:54 AM
