5316-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel

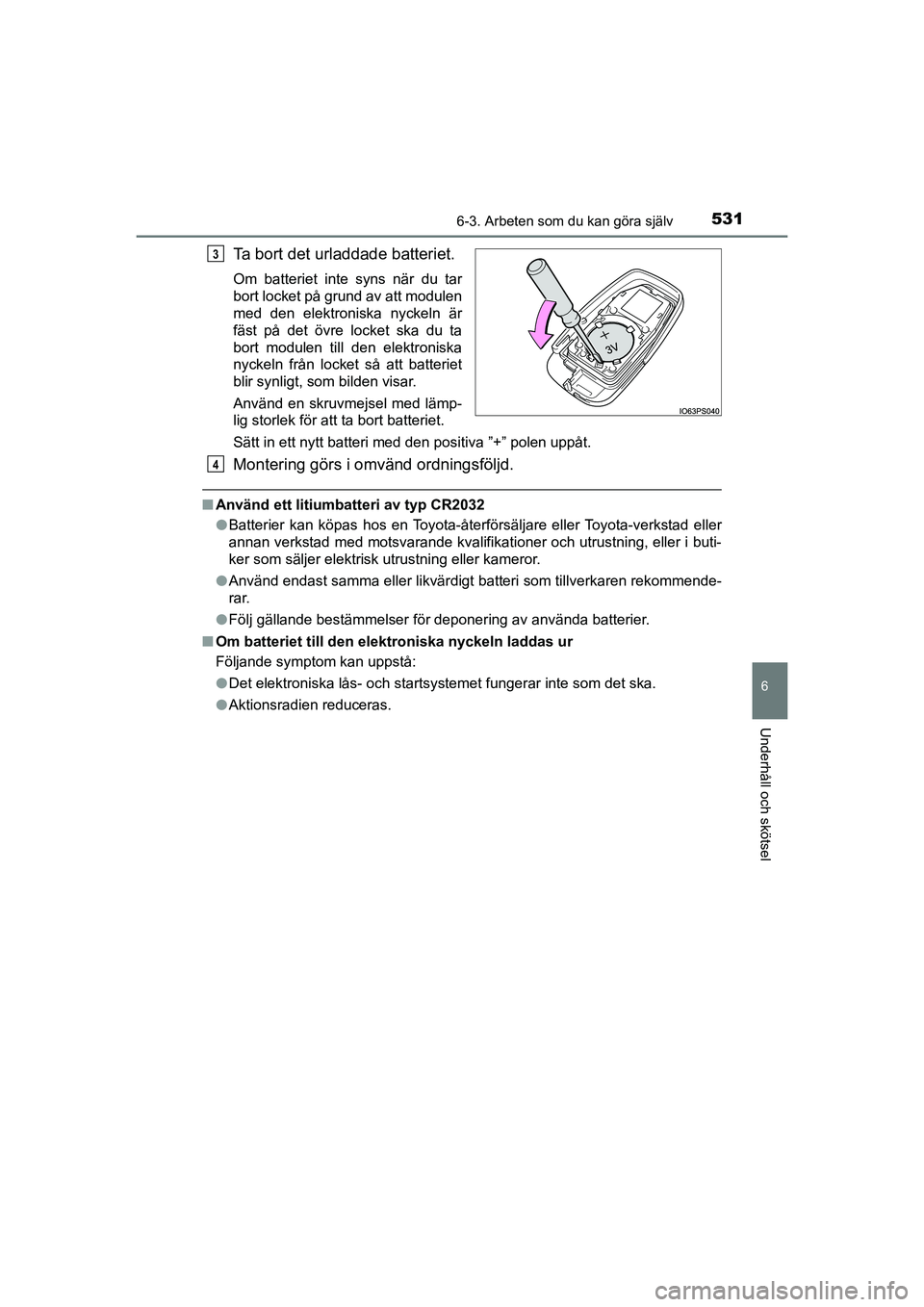

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en skruvmejsel med lämp-
lig storlek för att ta bort batteriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Montering görs i omvänd ordningsföljd.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om batteriet till den elektroniska nyckeln laddas ur
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet fungerar inte som det ska.
l Aktionsradien reduceras.
3
4
OM47E11SE.book Page 531 Friday, December 4, 2020 9:54 AM

5326-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nBatteri, säkerhetsåtgärder
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Batteriet får inte sväljas. Detta kan orsaka kemiska brännskador.
l Ett knappcellsbatteri eller knappbatteri används i den elektroniska nyck-
eln. Om ett batteri sväljs kan det orsaka svåra kemiska brännskador på
bara två timmar och leda till svåra eller livshotande skador.
l Håll nya och borttagna batterier borta från barn.
l Om locket inte kan stängas ordentligt ska du sluta använda den elektronis-
ka nyckeln och förvara den på en plats utom räckhåll för barn. Kontakta
sedan snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
l Om du av misstag sväljer ett batteri eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka läkarvård.
n Förhindra batteriexplosion eller att brännbar vätska eller gas läcker ut
l Byt batteriet mot ett nytt av samma typ. Om fel typ av batteri används kan
det explodera.
l Batterier får inte utsättas av extremt lågt tryck på grund av hög altitud eller
extremt höga temperaturer.
l Du ska aldrig bränna, ha sönder eller skära i ett batteri.
n Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM47E11SE.book Page 532 Friday, December 4, 2020 9:54 AM

5336-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel
Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM47E11SE.book Page 533 Friday, December 4, 2020 9:54 AM

5346-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)

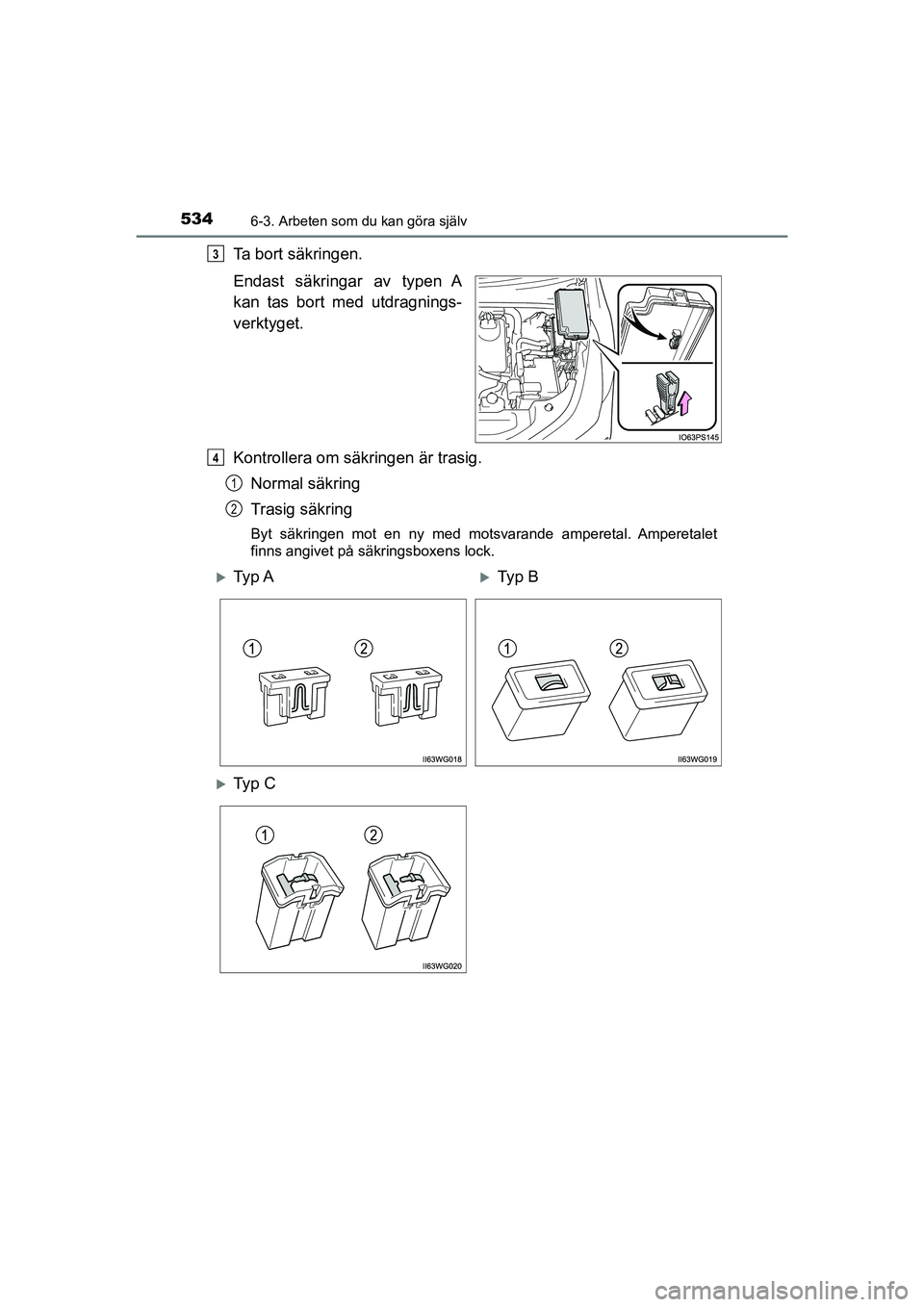

Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med utdragnings-
verktyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
3
4
1
2
Ty p ATy p B
Ty p C
OM47E11SE.book Page 534 Friday, December 4, 2020 9:54 AM

5356-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel

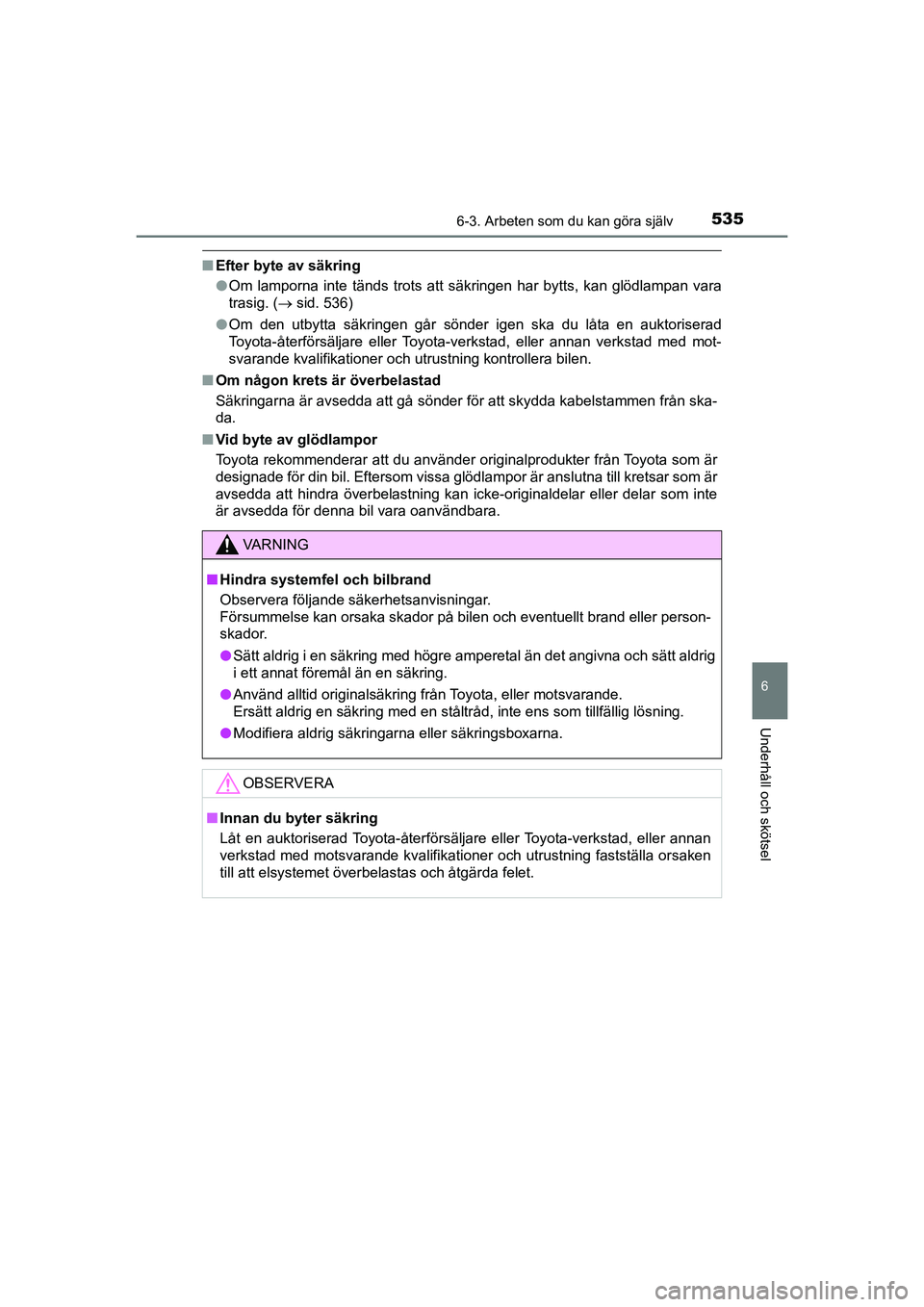

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 536)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från ska-
da.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM47E11SE.book Page 535 Friday, December 4, 2020 9:54 AM

5366-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)

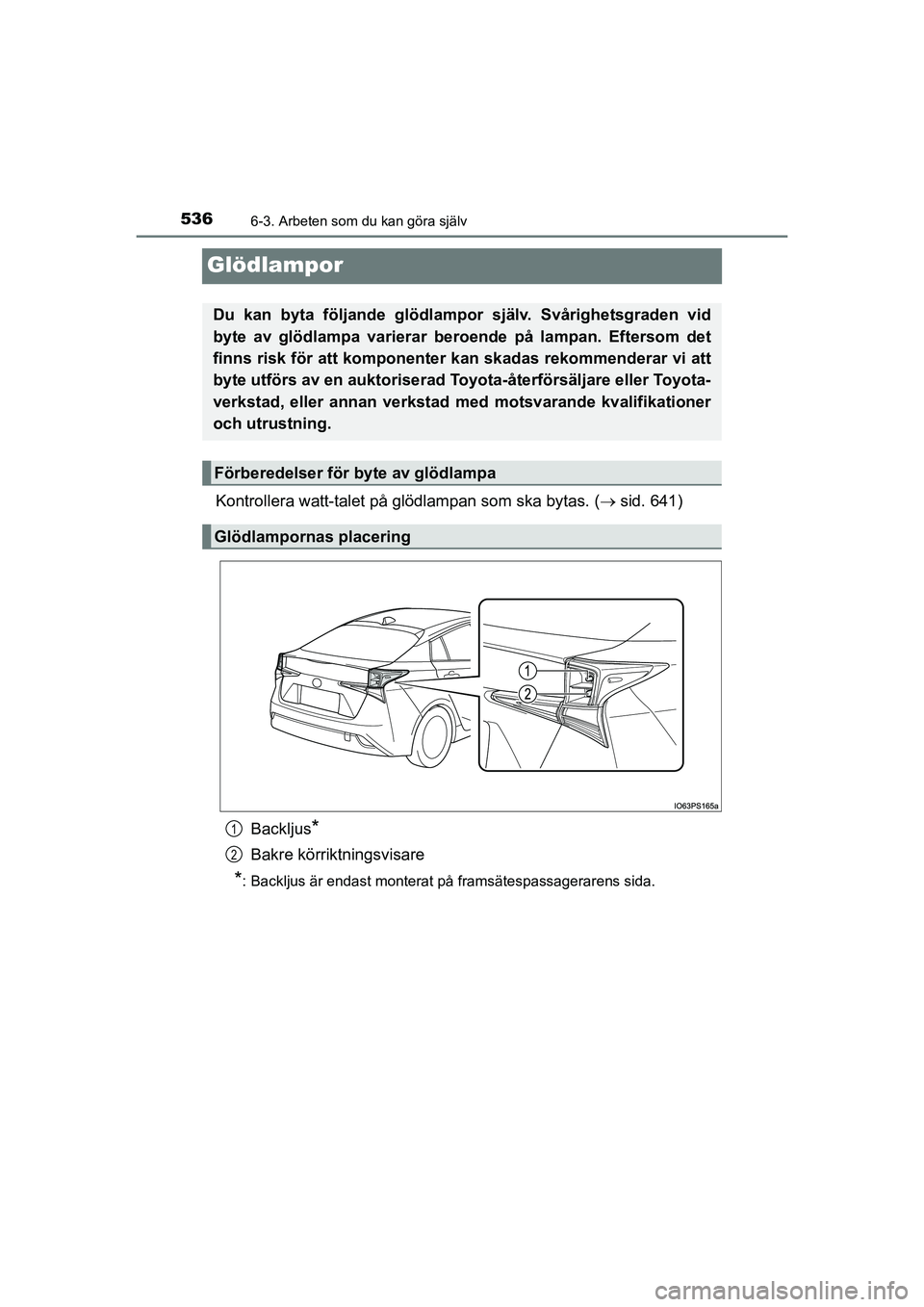

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 641)
Backljus
*
Bakre körriktningsvisare
*: Backljus är endast monterat på framsätespassagerarens sida.
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
1
2
OM47E11SE.book Page 536 Friday, December 4, 2020 9:54 AM

5376-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel

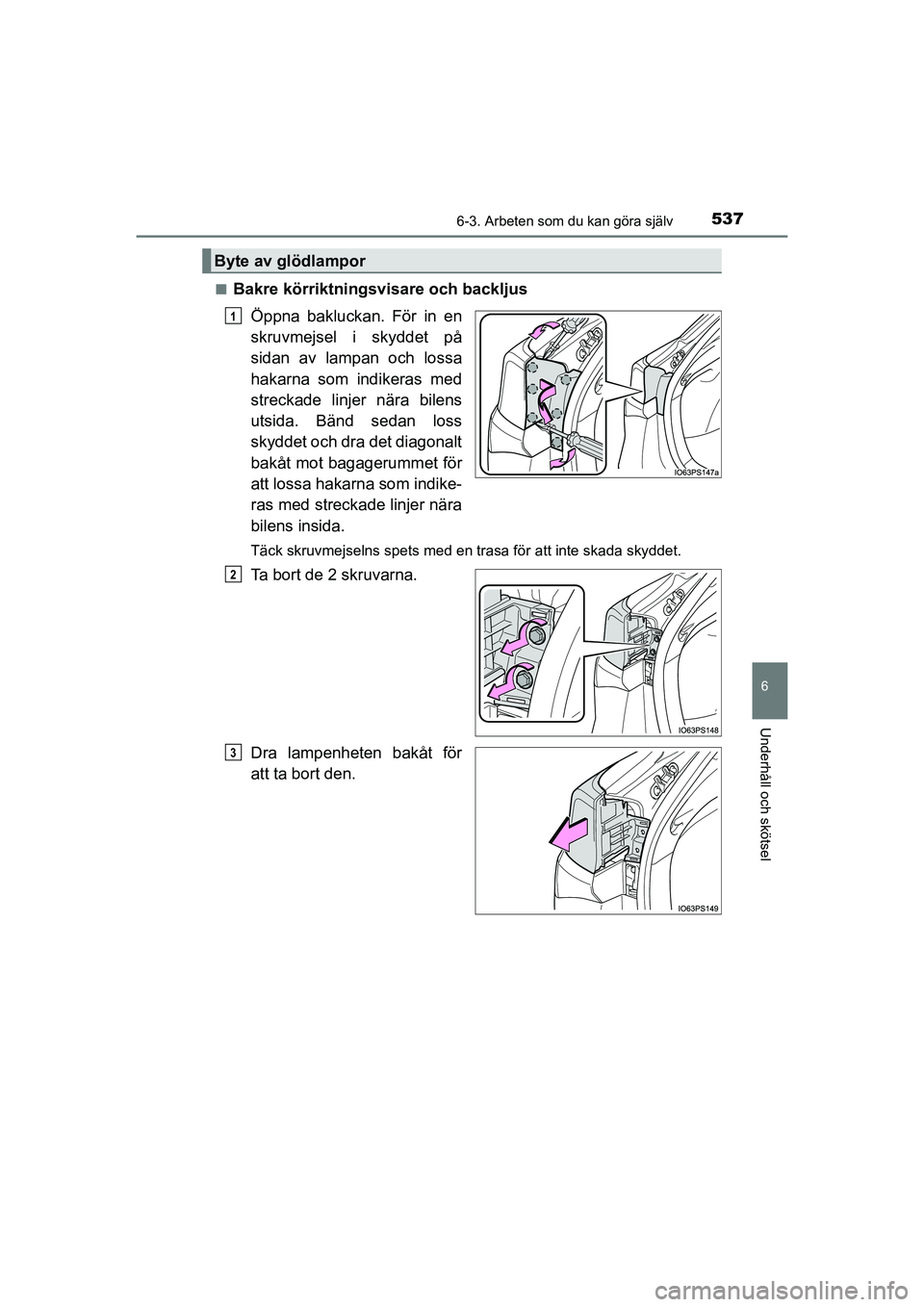

nBakre körriktningsvisare och backljusÖppna bakluckan. För in en
skruvmejsel i skyddet på
sidan av lampan och lossa
hakarna som indikeras med
streckade linjer nära bilens
utsida. Bänd sedan loss
skyddet och dra det diagonalt
bakåt mot bagagerummet för
att lossa hakarna som indike-
ras med streckade linjer nära
bilens insida.
Täck skruvmejselns spets med en trasa för att inte skada skyddet.
Ta bort de 2 skruvarna.
Dra lampenheten bakåt för
att ta bort den.
Byte av glödlampor
1
2
3
OM47E11SE.book Page 537 Friday, December 4, 2020 9:54 AM

5386-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)

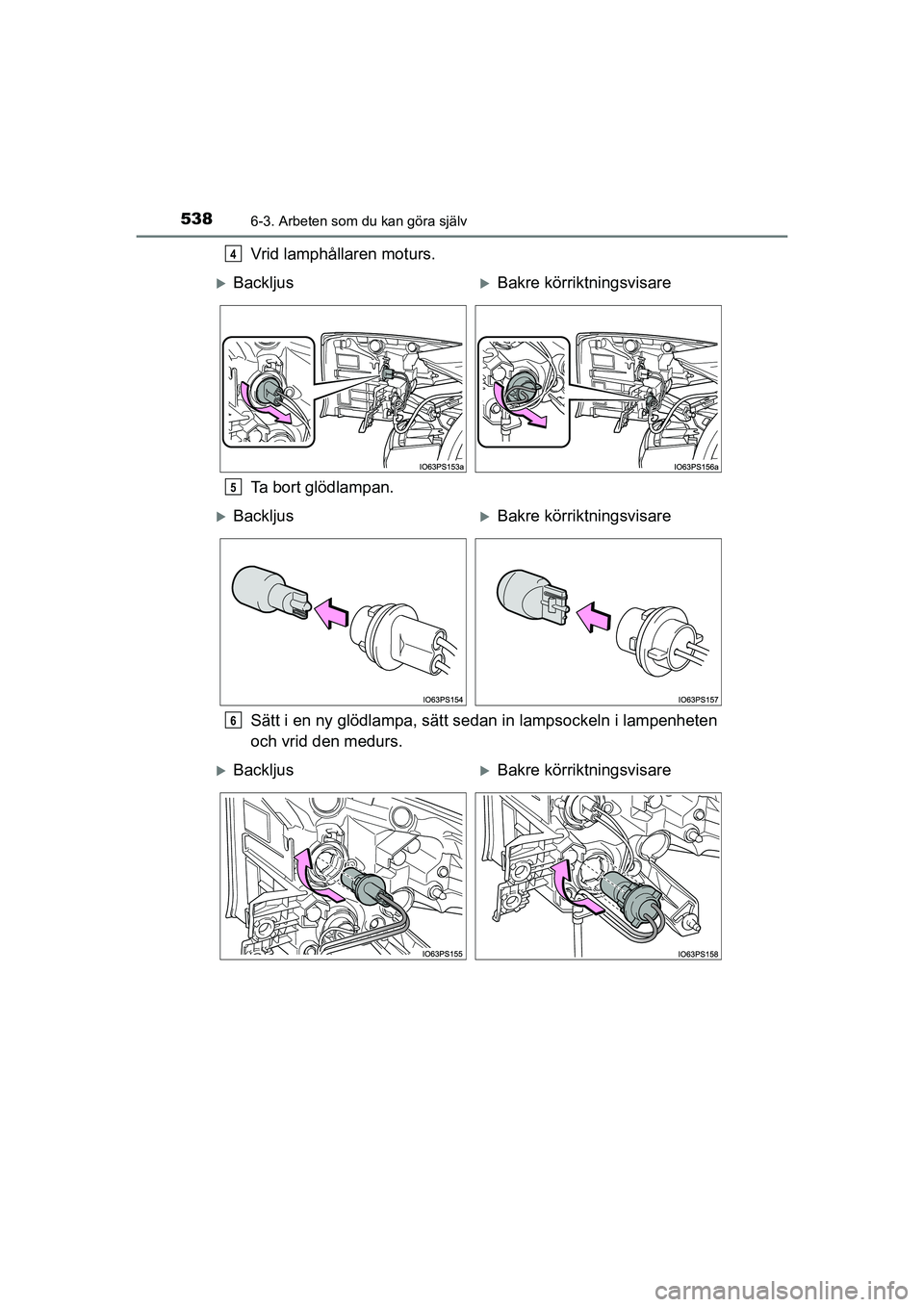

Vrid lamphållaren moturs.
Ta bort glödlampan.
Sätt i en ny glödlampa, sätt sedan in lampsockeln i lampenheten
och vrid den medurs.4
BackljusBakre körriktningsvisare
5
BackljusBakre körriktningsvisare
6
BackljusBakre körriktningsvisare
OM47E11SE.book Page 538 Friday, December 4, 2020 9:54 AM

5396-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)
6
Underhåll och skötsel

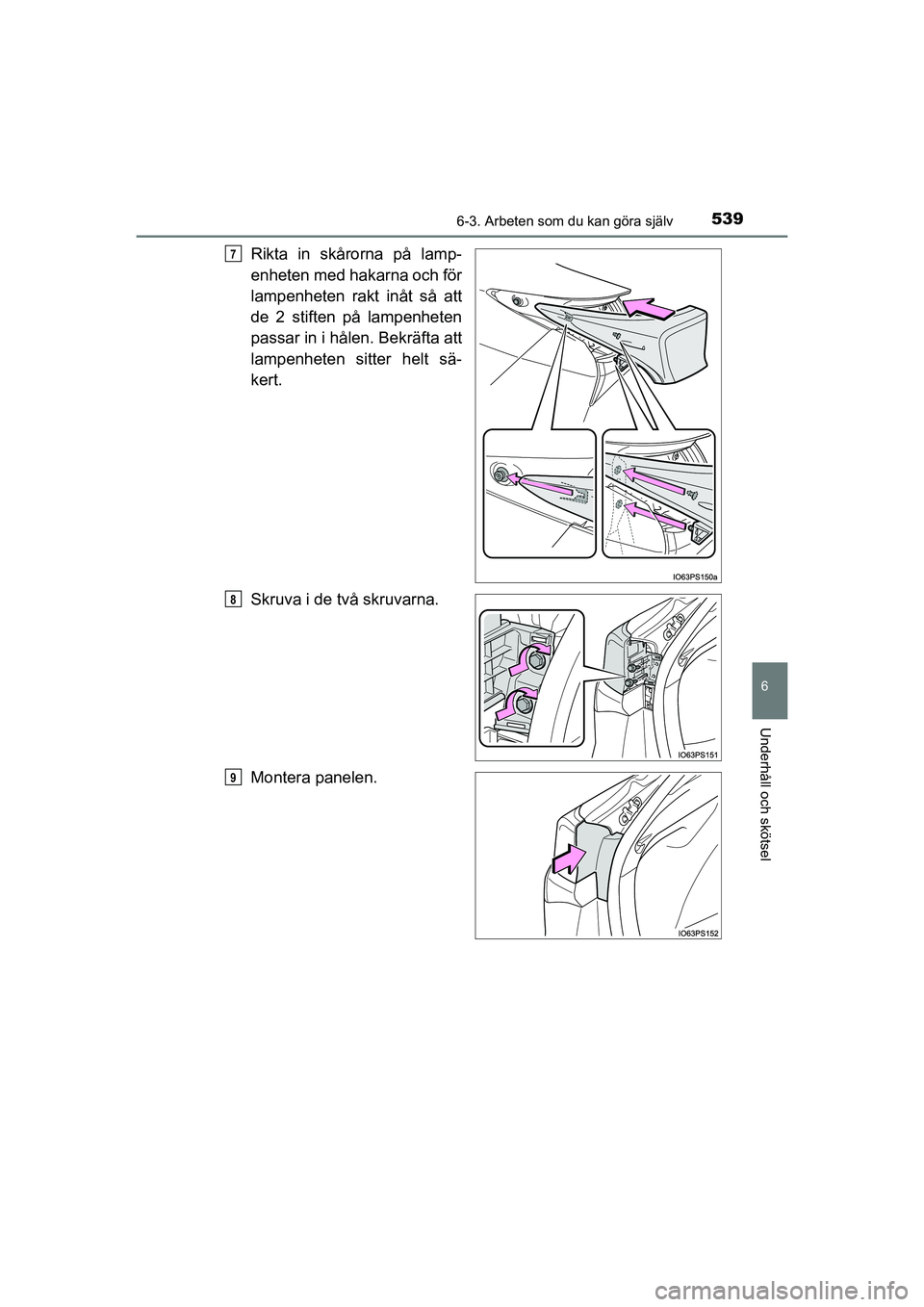

Rikta in skårorna på lamp-
enheten med hakarna och för
lampenheten rakt inåt så att
de 2 stiften på lampenheten
passar in i hålen. Bekräfta att
lampenheten sitter helt sä-
kert.
Skruva i de två skruvarna.
Montera panelen.7
8
9
OM47E11SE.book Page 539 Friday, December 4, 2020 9:54 AM

5406-3. Arbeten som du kan göra själv
PRIUS_OM_OM47B91E_(EE)n

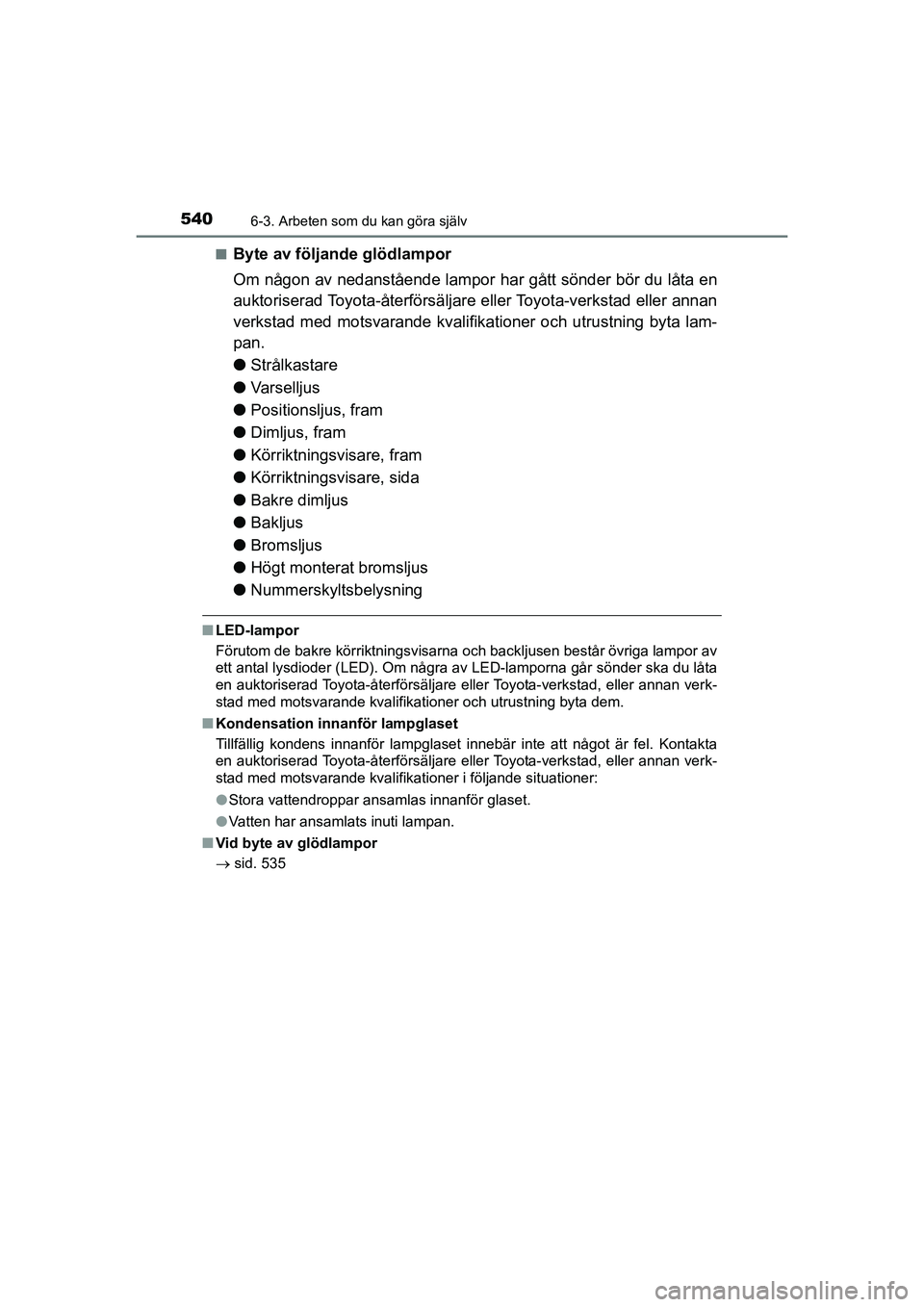

Byte av följande glödlampor
Om någon av nedanstående lampor
har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning byta lam-
pan.
l Strålkastare
l Varselljus
l Positionsljus, fram
l Dimljus, fram
l Körriktningsvisare, fram
l Körriktningsvisare, sida
l Bakre dimljus
l Bakljus
l Bromsljus
l Högt monterat bromsljus
l Nummerskyltsbelysning
nLED-lampor
Förutom de bakre körriktningsvisarna och backljusen består övriga lampor av
ett antal lysdioder (LED). Om några av LED-lamporna går sönder ska du låta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta dem.
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer i följande situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti lampan.
n Vid byte av glödlampor
 sid. 535
