TOYOTA PRIUS 2023 Betriebsanleitungen (in German)

6197-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

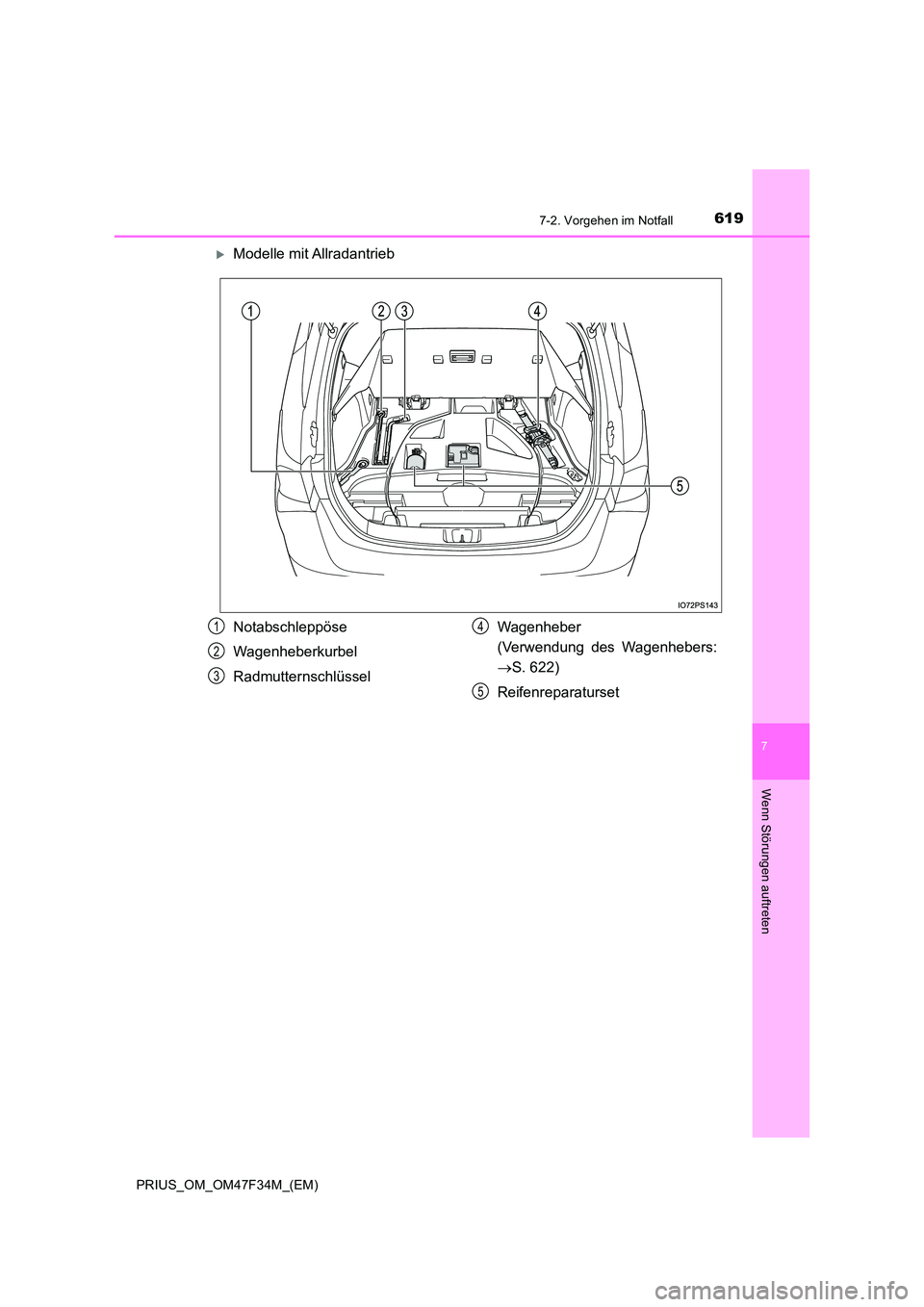

Modelle mit Allradantrieb
Notabschleppöse
Wagenheberkurbel
Radmutternschlüssel
Wagenheber
(Verwendung des Wagenhebers:
 S. 622)
Reifenreparaturset
1
2
3
4
5

6207-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

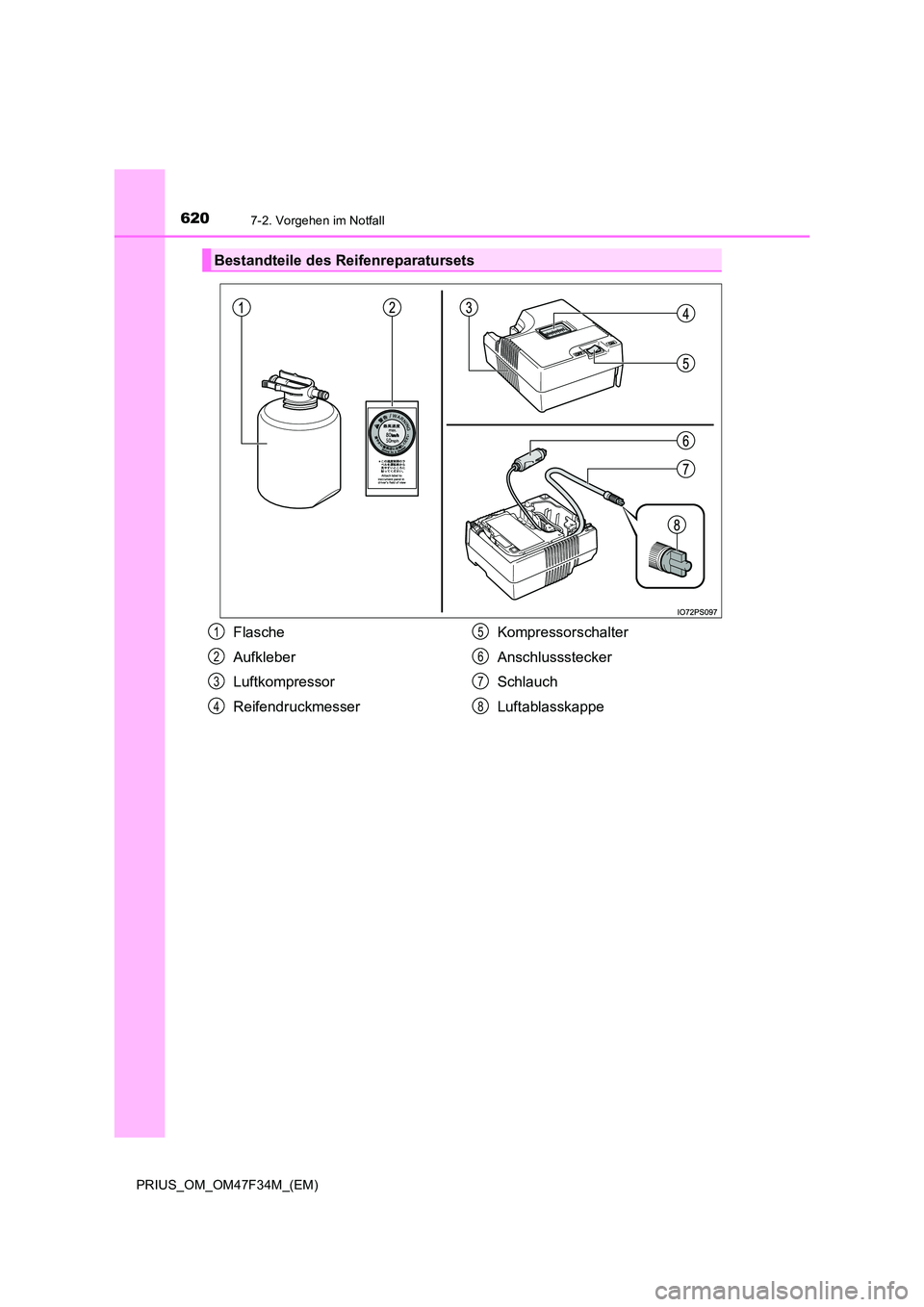

Bestandteile des Reifenreparatursets
Flasche
Aufkleber
Luftkompressor
Reifendruckmesser
Kompressorschalter
Anschlussstecker
Schlauch
Luftablasskappe
1
2
3
4
5
6
7
8

6217-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

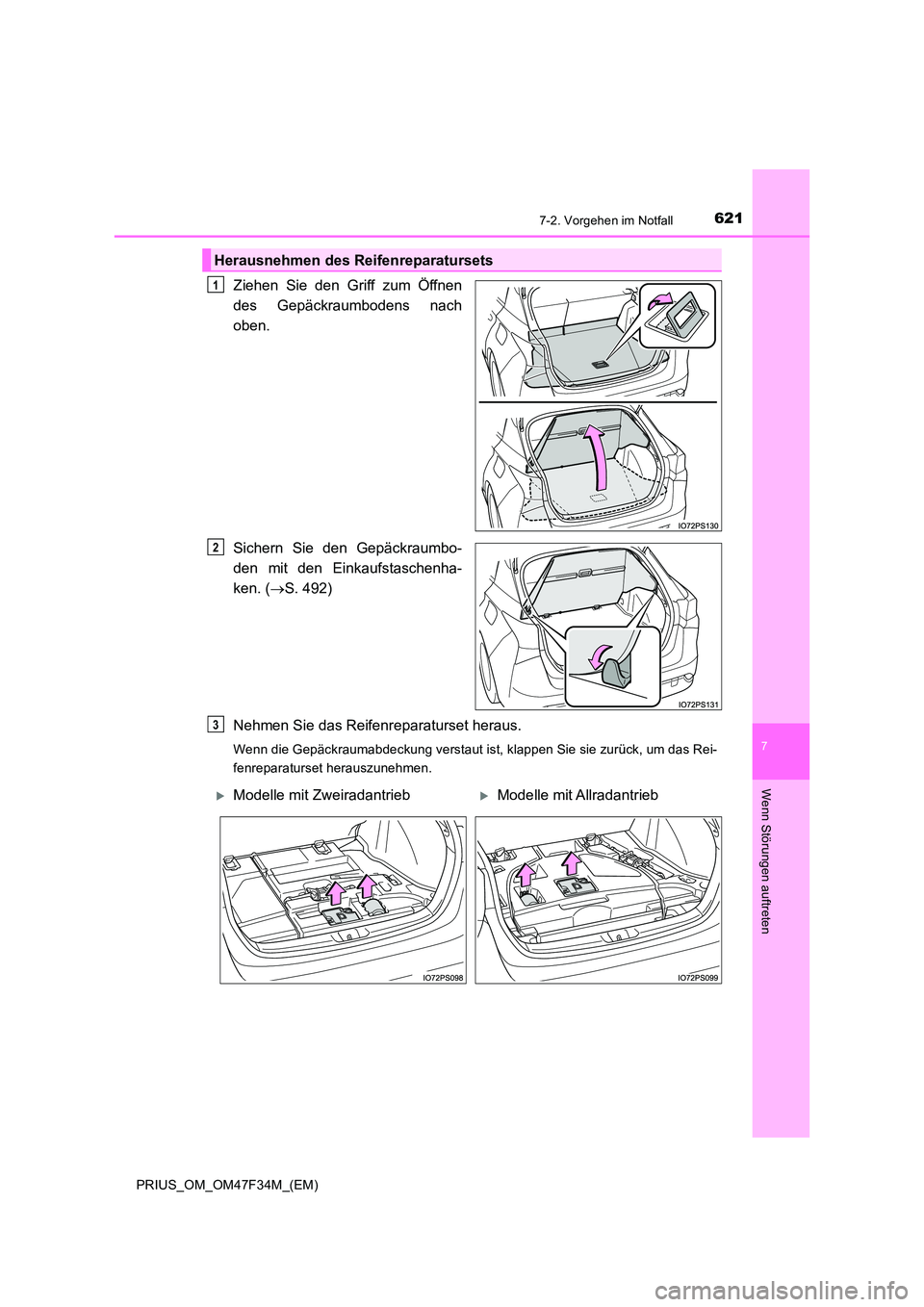

Ziehen Sie den Griff zum Öffnen
des Gepäckraumbodens nach
oben.
Sichern Sie den Gepäckraumbo-
den mit den Einkaufstaschenha-
ken. ( S. 492)
Nehmen Sie das Reifenreparaturset heraus.
Wenn die Gepäckraumabdeckung verstaut ist, klappen Sie sie zurück, um das Rei-
fenreparaturset herauszunehmen.
Herausnehmen des Reifenreparatursets
1
2
3
Modelle mit ZweiradantriebModelle mit Allradantrieb

6227-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

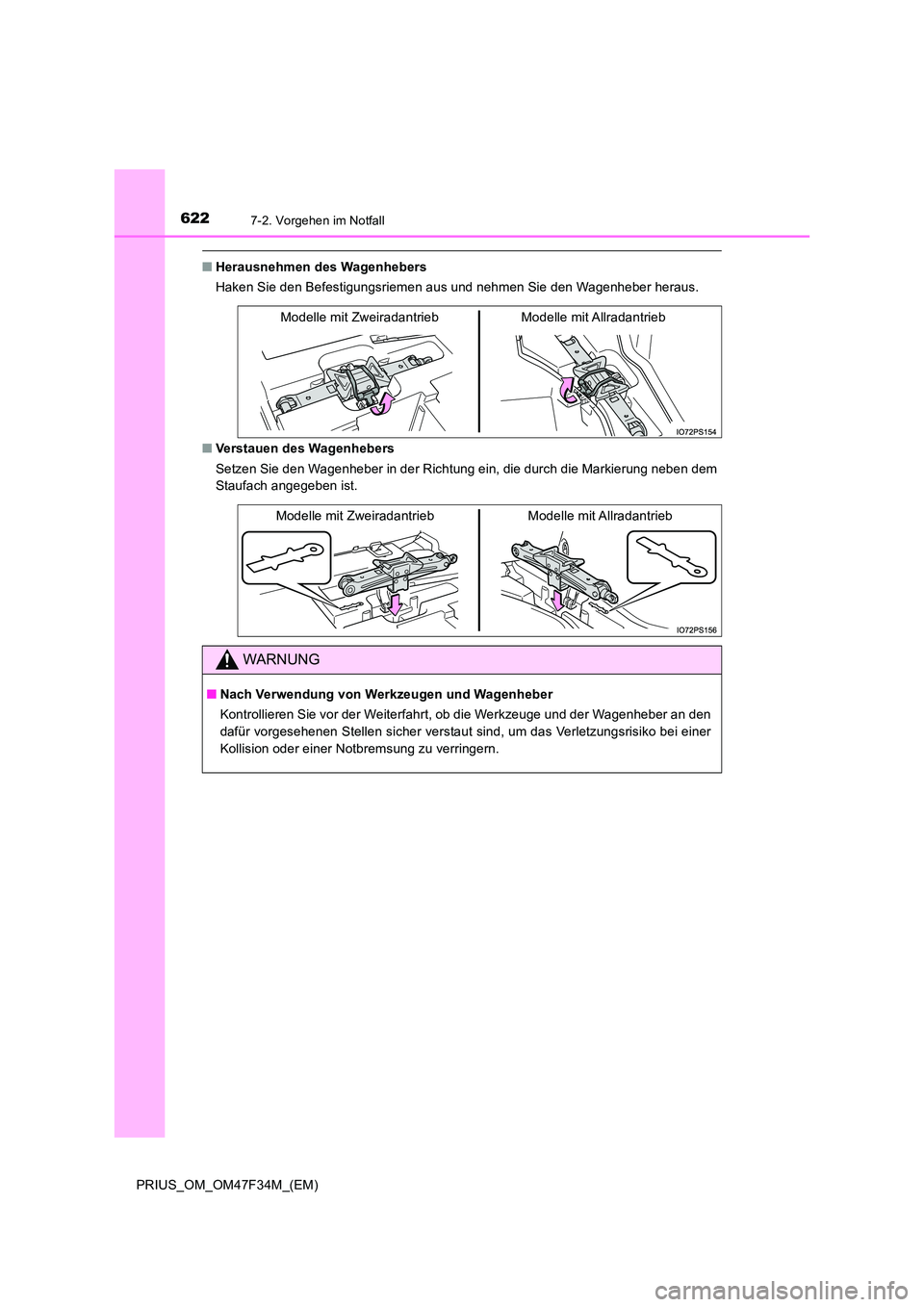

■Herausnehmen des Wagenhebers
Haken Sie den Befestigungsriemen aus und nehmen Sie den Wagenheber heraus.
■ Verstauen des Wagenhebers
Setzen Sie den Wagenheber in der Richtung ein, die durch die Markierung neben dem
Staufach angegeben ist.
Modelle mit Zweiradantrieb Modelle mit Allradantrieb
Modelle mit Zweiradantrieb Modelle mit Allradantrieb
WARNUNG
■ Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.

6237-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

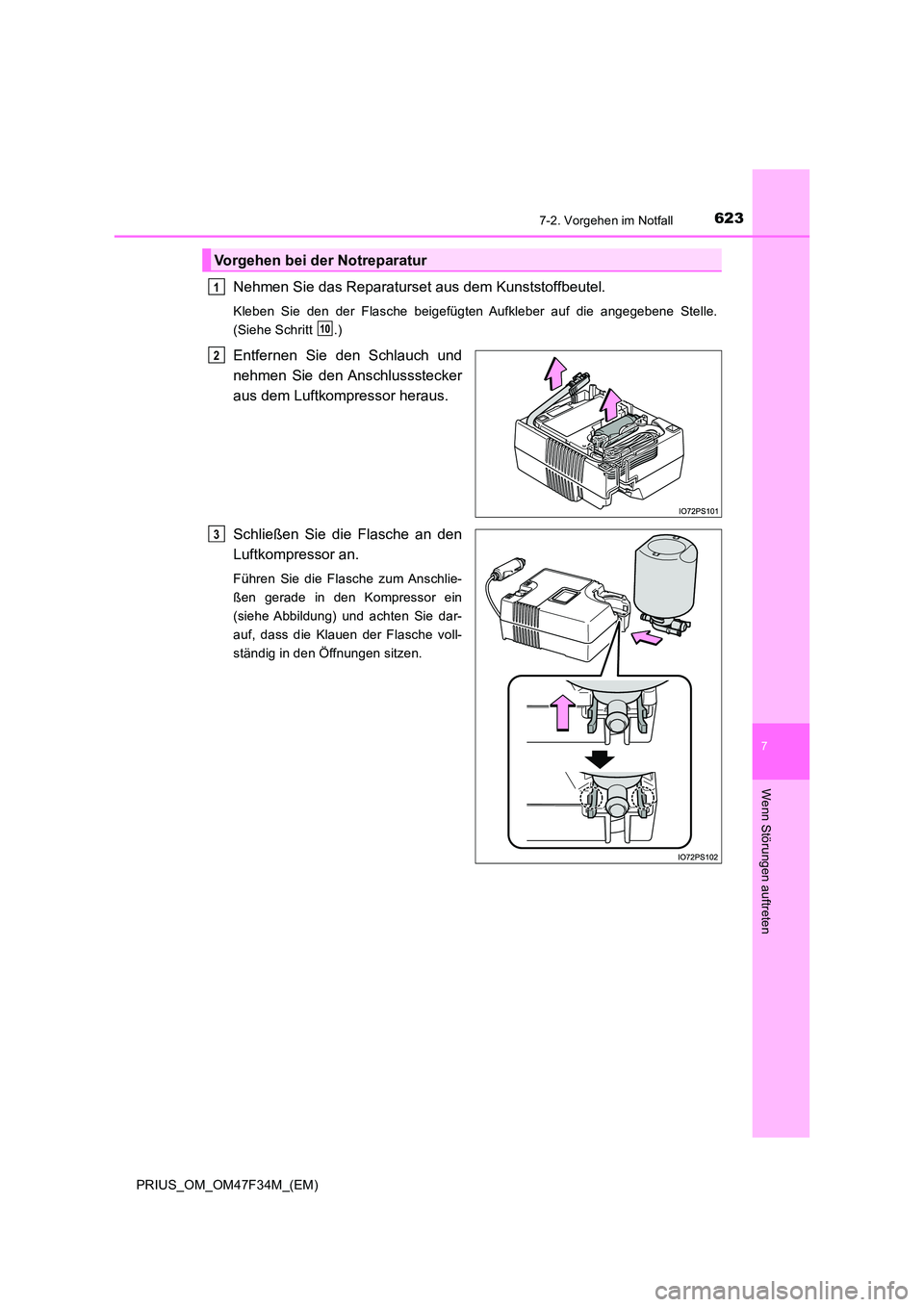

Nehmen Sie das Reparaturset aus dem Kunststoffbeutel.
Kleben Sie den der Flasche beigefügten Aufkleber auf die angegebene Stelle.
(Siehe Schritt .)
Entfernen Sie den Schlauch und
nehmen Sie den Anschlussstecker
aus dem Luftkompressor heraus.
Schließen Sie die Flasche an den
Luftkompressor an.
Führen Sie die Flasche zum Anschlie-
ßen gerade in den Kompressor ein
(siehe Abbildung) und achten Sie dar-
auf, dass die Klauen der Flasche voll-
ständig in den Öffnungen sitzen.
Vorgehen bei der Notreparatur
1
10
2
3

6247-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

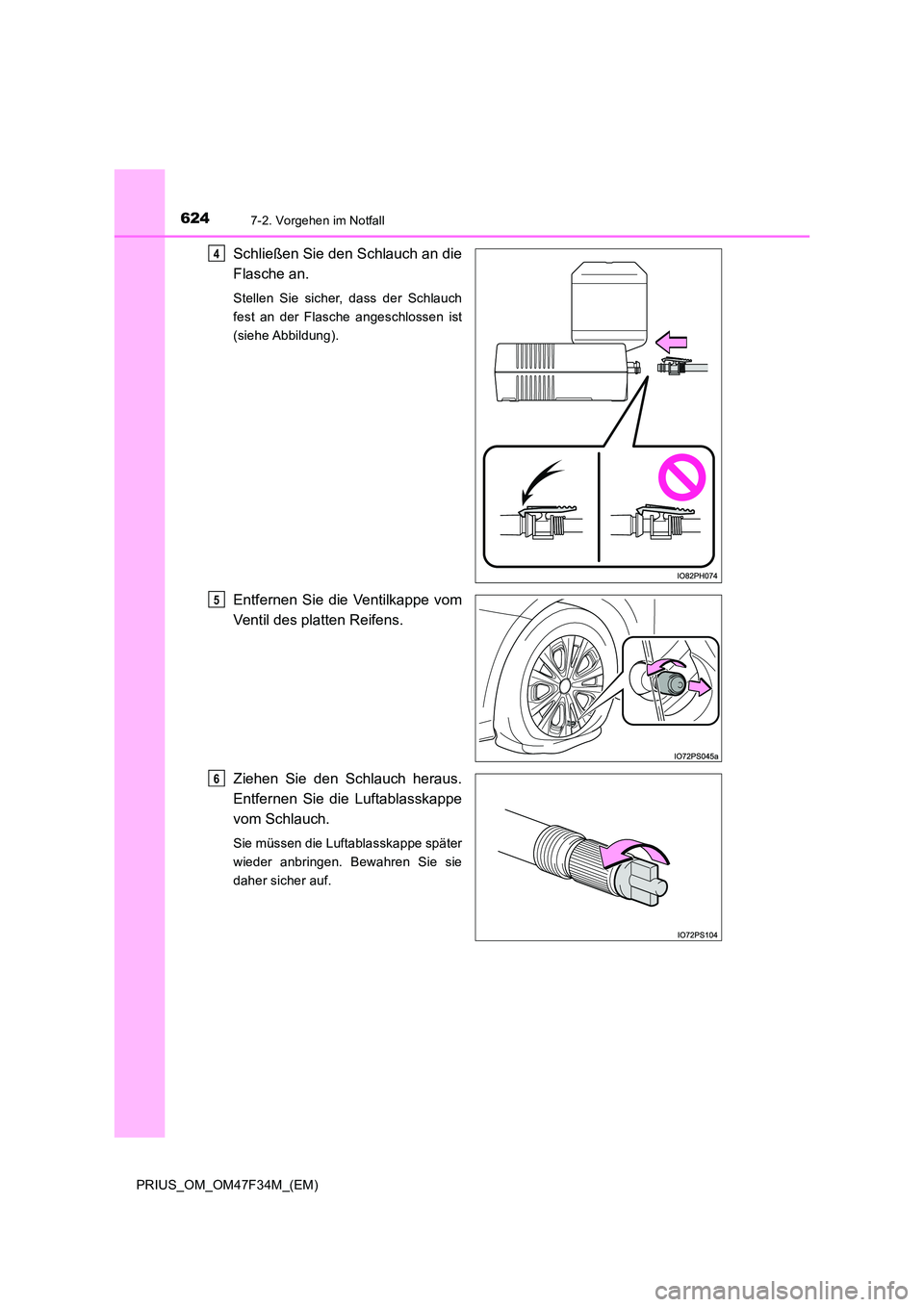

Schließen Sie den Schlauch an die
Flasche an.
Stellen Sie sicher, dass der Schlauch
fest an der Flasche angeschlossen ist
(siehe Abbildung).
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Ziehen Sie den Schlauch heraus.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie müssen die Luftablasskappe später
wieder anbringen. Bewahren Sie sie
daher sicher auf.
4
5
6

6257-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose. ( S. 497)
Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
7
8
9
VornHinten
10

6267-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

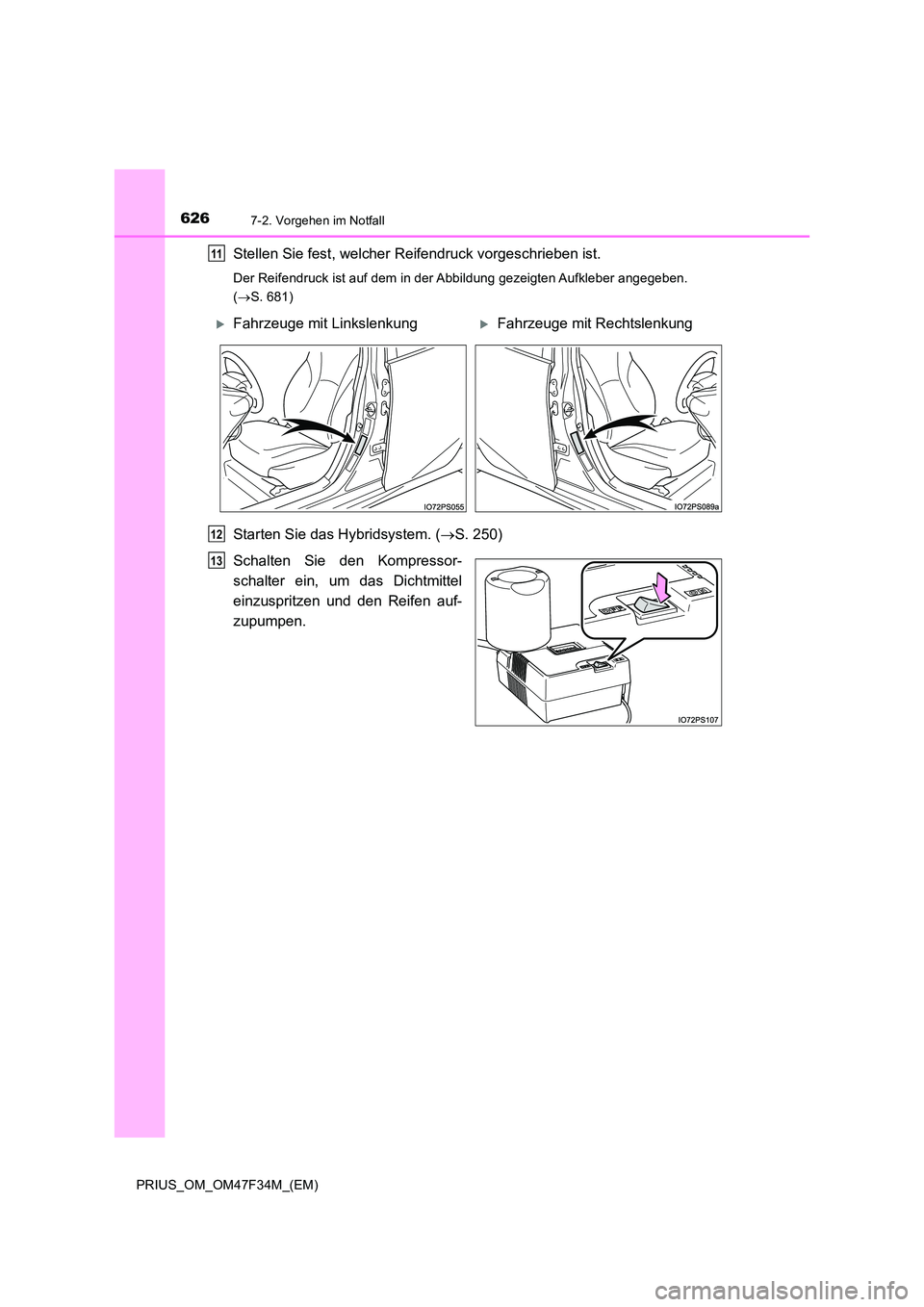

Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber angegeben.
( S. 681)
Starten Sie das Hybridsystem. (S. 250)
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
11
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
12
13

6277-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

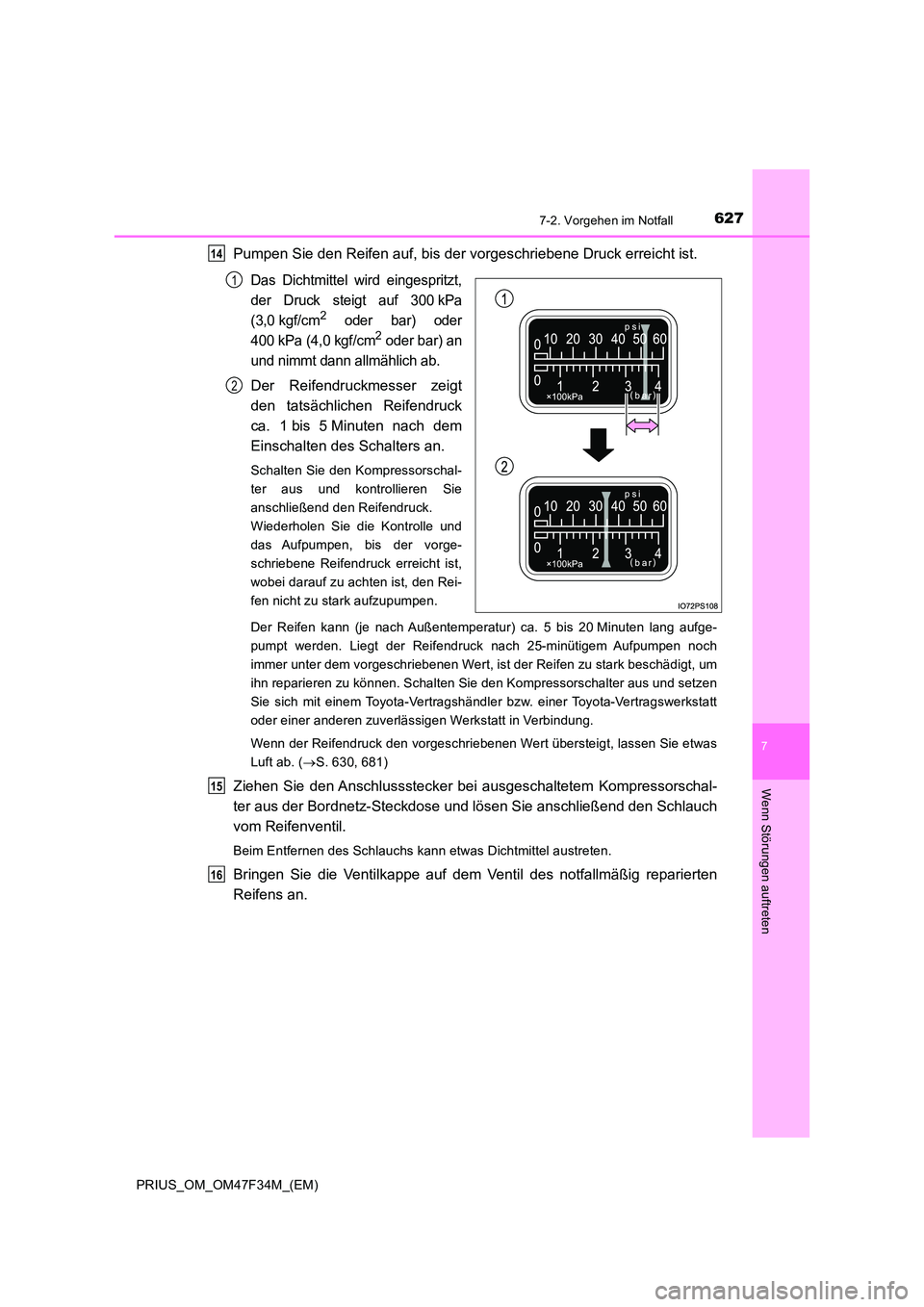

Pumpen Sie den Reifen auf, bis der vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt,
der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) oder
400 kPa (4,0 kgf/cm2 oder bar) an
und nimmt dann allmählich ab.
Der Reifendruckmesser zeigt
den tatsächlichen Reifendruck
ca. 1 bis 5 Minuten nach dem
Einschalten des Schalters an.
Schalten Sie den Kompressorschal-
ter aus und kontrollieren Sie
anschließend den Reifendruck.
Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorge-
schriebene Reifendruck erreicht ist,
wobei darauf zu achten ist, den Rei-
fen nicht zu stark aufzupumpen.
Der Reifen kann (je nach Außentemperatur) ca. 5 bis 20 Minuten lang aufge-
pumpt werden. Liegt der Reifendruck nach 25-minütigem Aufpumpen noch
immer unter dem vorgeschriebenen Wert, ist der Reifen zu stark beschädigt, um
ihn reparieren zu können. Schalten Sie den Kompressorschalter aus und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie etwas
Luft ab. ( S. 630, 681)
Ziehen Sie den Anschlussstecker bei ausgeschaltetem Kompressorschal-
ter aus der Bordnetz-Steckdose und lösen Sie anschließend den Schlauch
vom Reifenventil.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
Bringen Sie die Ventilkappe auf dem Ventil des notfallmäßig reparierten
Reifens an.
14
1
2
15
16

6287-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

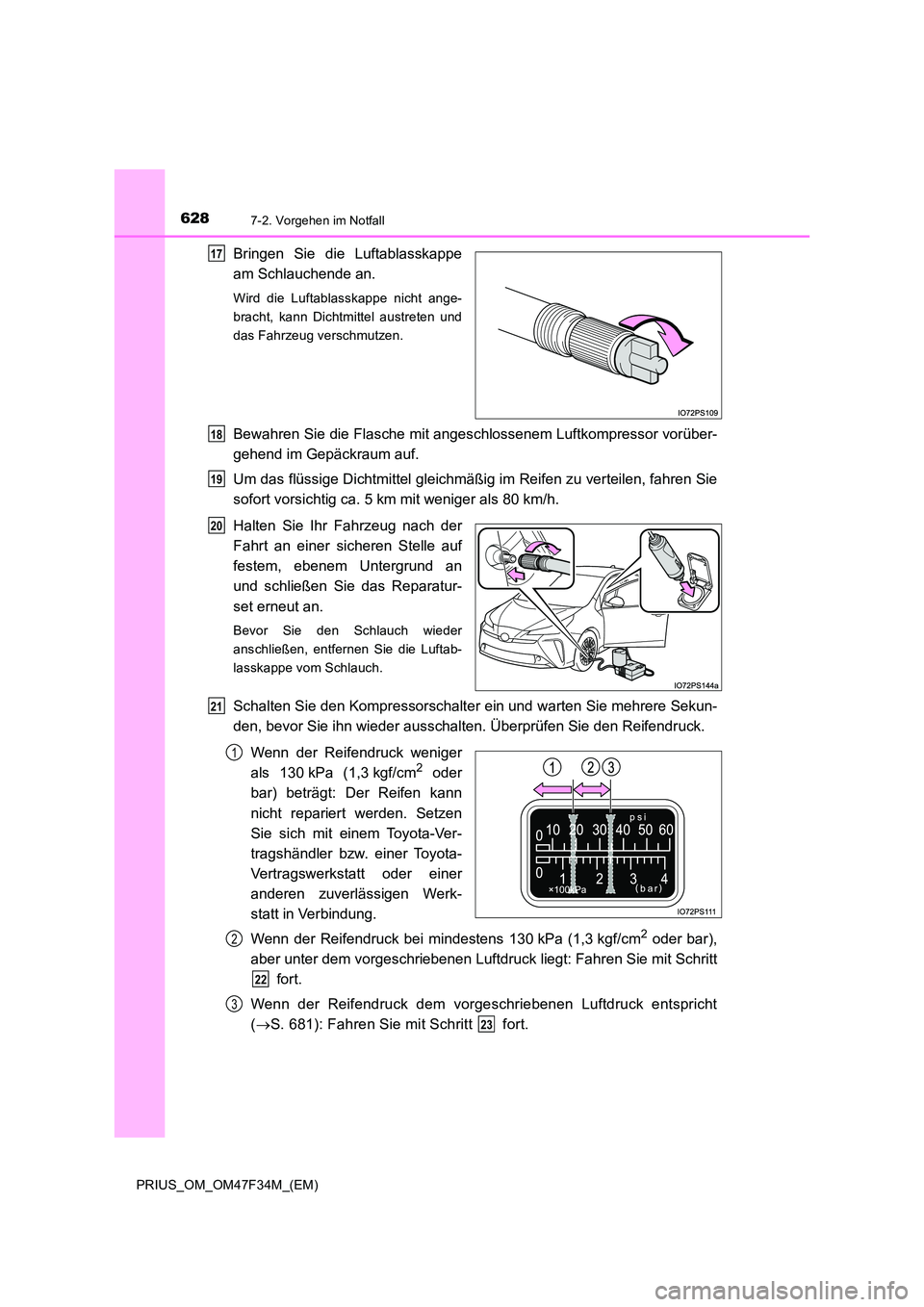

Bringen Sie die Luftablasskappe
am Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und
das Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Luftkompressor vorüber-
gehend im Gepäckraum auf.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig ca. 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach der
Fahrt an einer sicheren Stelle auf
festem, ebenem Untergrund an
und schließen Sie das Reparatur-
set erneut an.
Bevor Sie den Schlauch wieder
anschließen, entfernen Sie die Luftab-
lasskappe vom Schlauch.
Schalten Sie den Kompressorschalter ein und warten Sie mehrere Sekun-
den, bevor Sie ihn wieder ausschalten. Überprüfen Sie den Reifendruck.
Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm2 oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Setzen
Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer
anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm2 oder bar),
aber unter dem vorgeschriebenen Luftdruck liegt: Fahren Sie mit Schritt
fort.
Wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht
( S. 681): Fahren Sie mit Schritt fort.
17
18
19
20
21
1
2
22
3
23
