6397-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

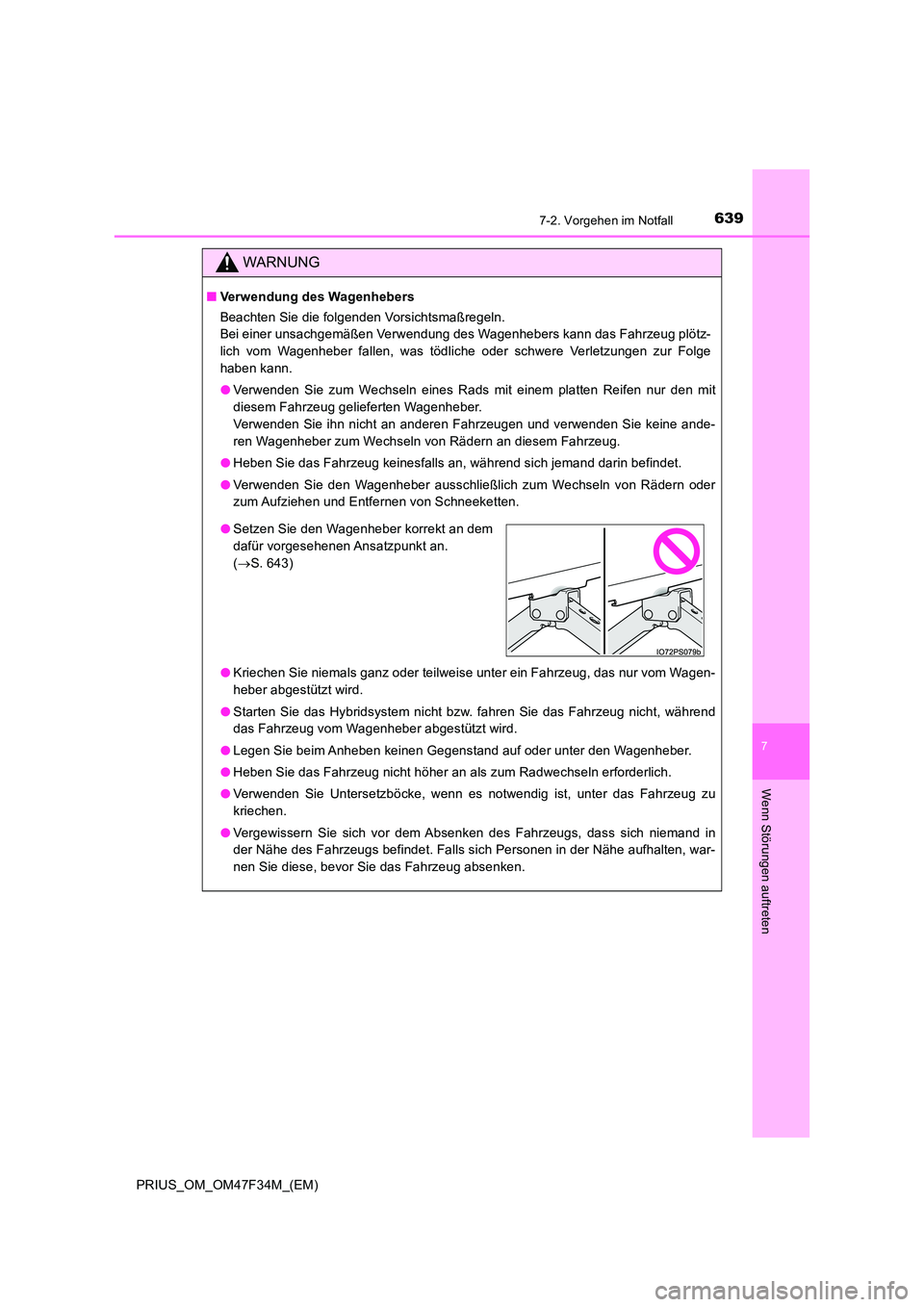

WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während
das Fahrzeug vom Wagenheber abgestützt wird.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.
● Setzen Sie den Wagenheber korrekt an dem
dafür vorgesehenen Ansatzpunkt an.
( S. 643)

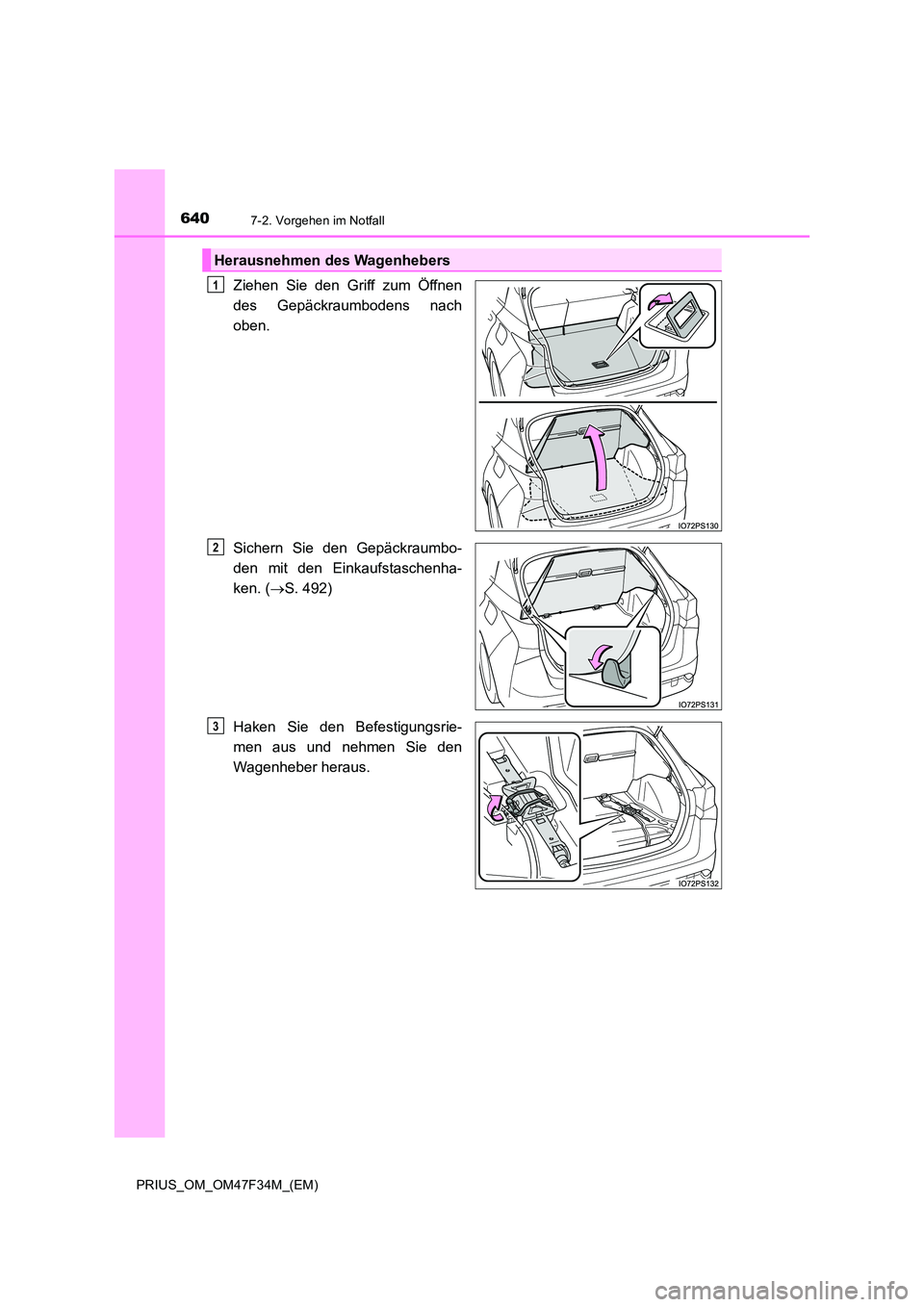

6407-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
Ziehen Sie den Griff zum Öffnen
des Gepäckraumbodens nach
oben.
Sichern Sie den Gepäckraumbo-
den mit den Einkaufstaschenha-
ken. ( S. 492)
Haken Sie den Befestigungsrie-
men aus und nehmen Sie den
Wagenheber heraus.
Herausnehmen des Wagenhebers
1
2
3

6417-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

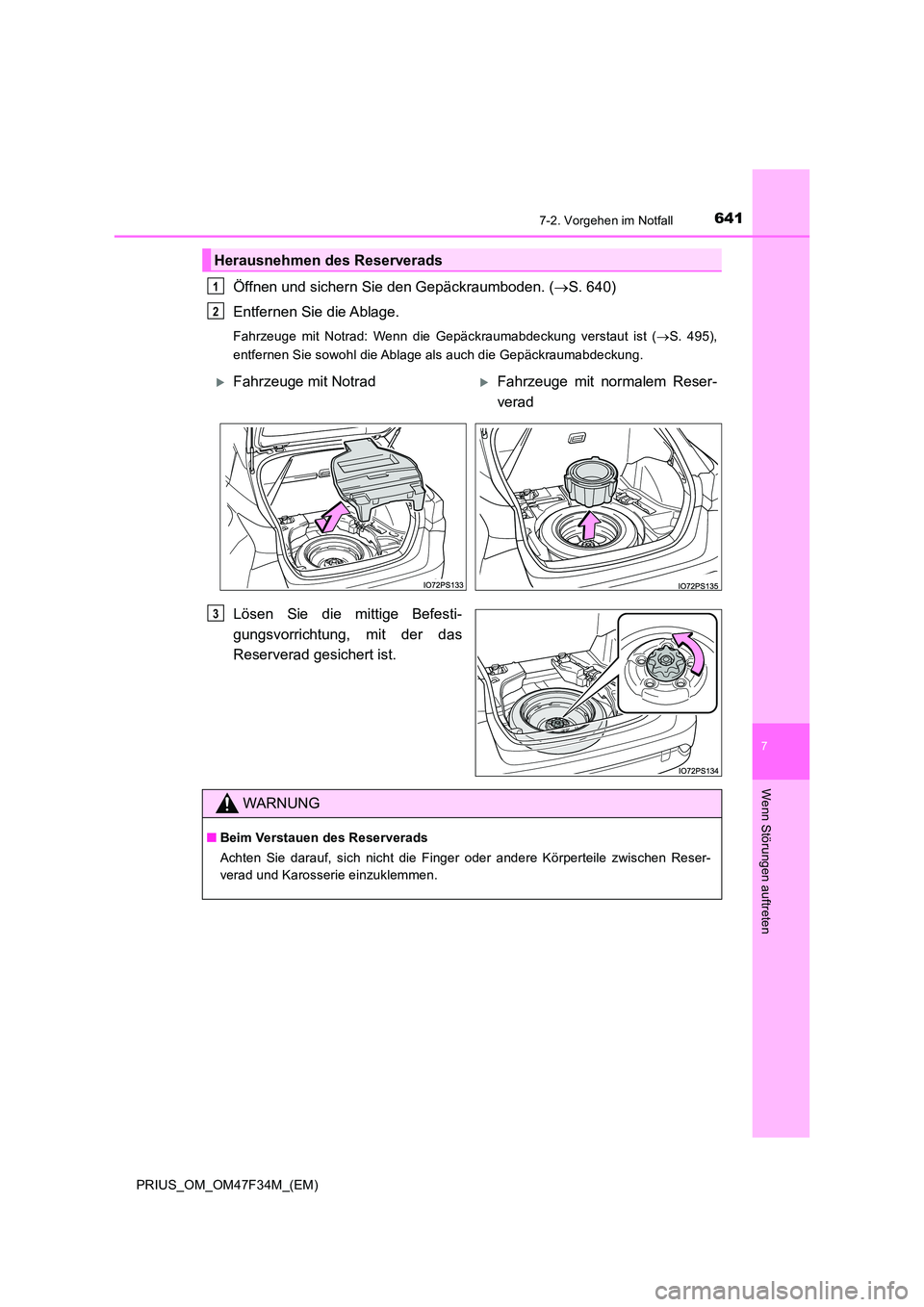

Öffnen und sichern Sie den Gepäckraumboden. (S. 640)
Entfernen Sie die Ablage.
Fahrzeuge mit Notrad: Wenn die Gepäckraumabdeckung verstaut ist ( S. 495),
entfernen Sie sowohl die Ablage als auch die Gepäckraumabdeckung.
Lösen Sie die mittige Befesti-
gungsvorrichtung, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
Fahrzeuge mit NotradFahrzeuge mit normalem Reser-
verad
3
WARNUNG
■ Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.

6427-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

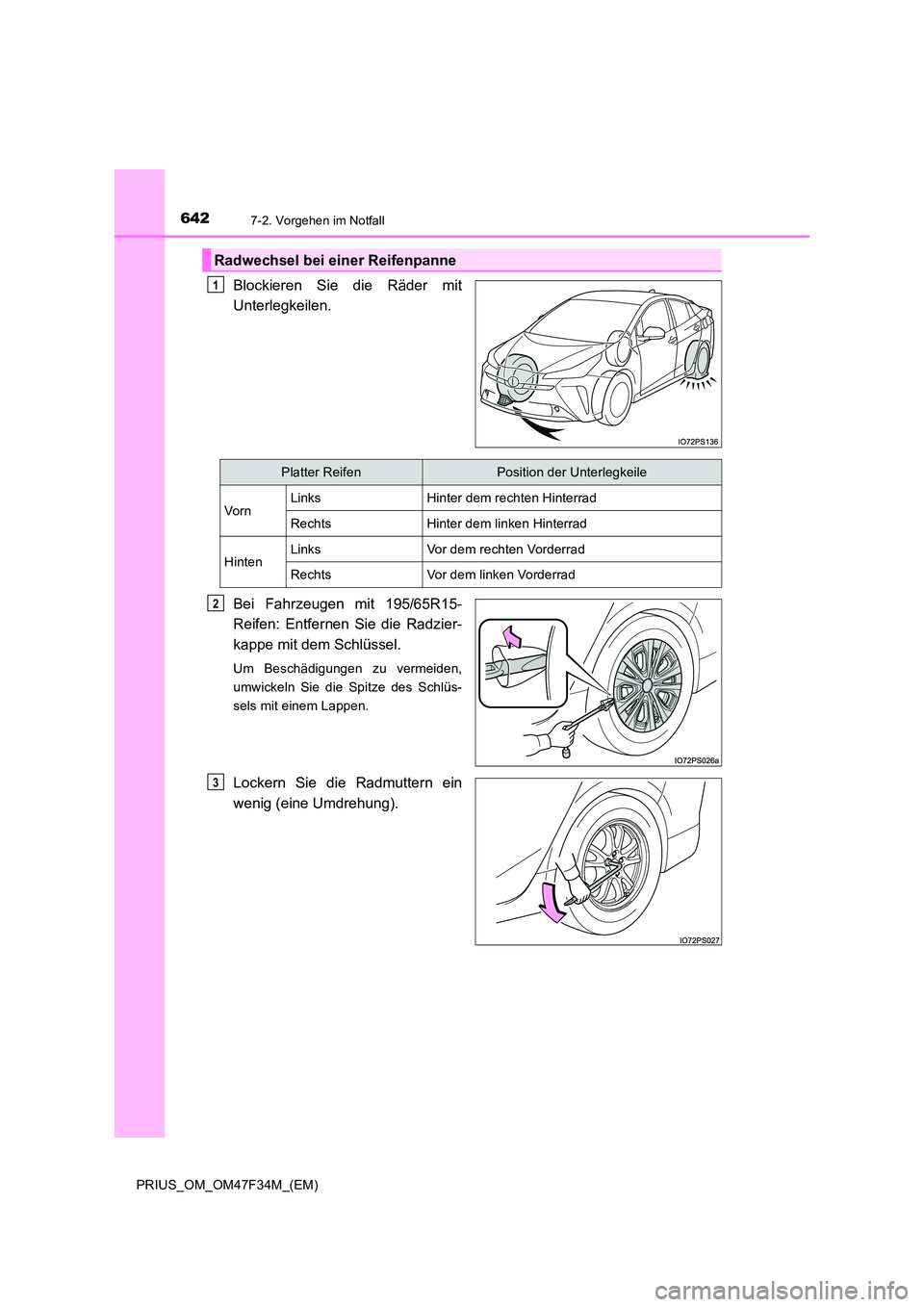

Blockieren Sie die Räder mit
Unterlegkeilen.
Bei Fahrzeugen mit 195/65R15-
Reifen: Entfernen Sie die Radzier-
kappe mit dem Schlüssel.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des Schlüs-
sels mit einem Lappen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

6437-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

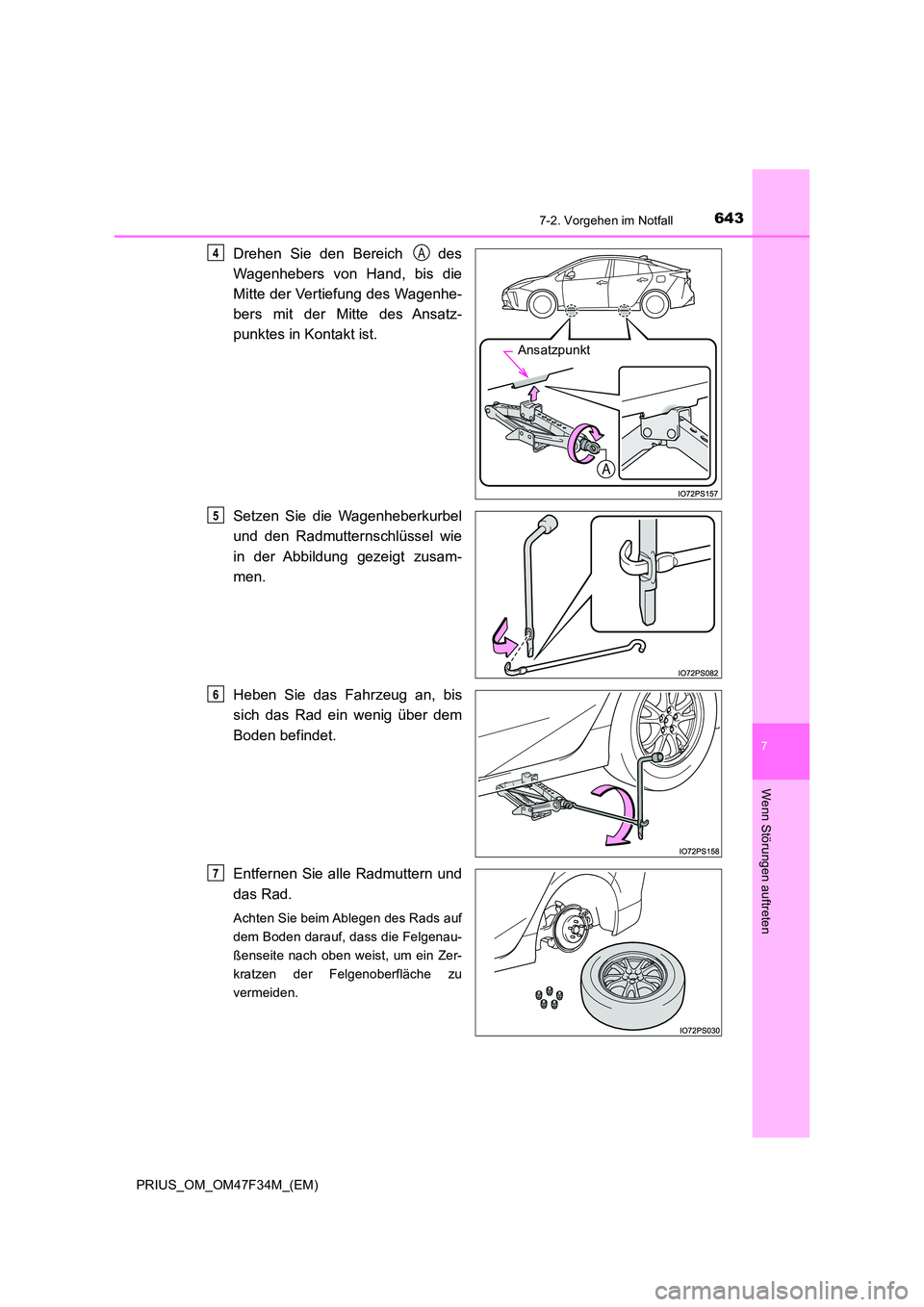

Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Mitte der Vertiefung des Wagenhe-
bers mit der Mitte des Ansatz-
punktes in Kontakt ist.
Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
vermeiden.
Ansatzpunkt
4A
5
6
7

6447-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

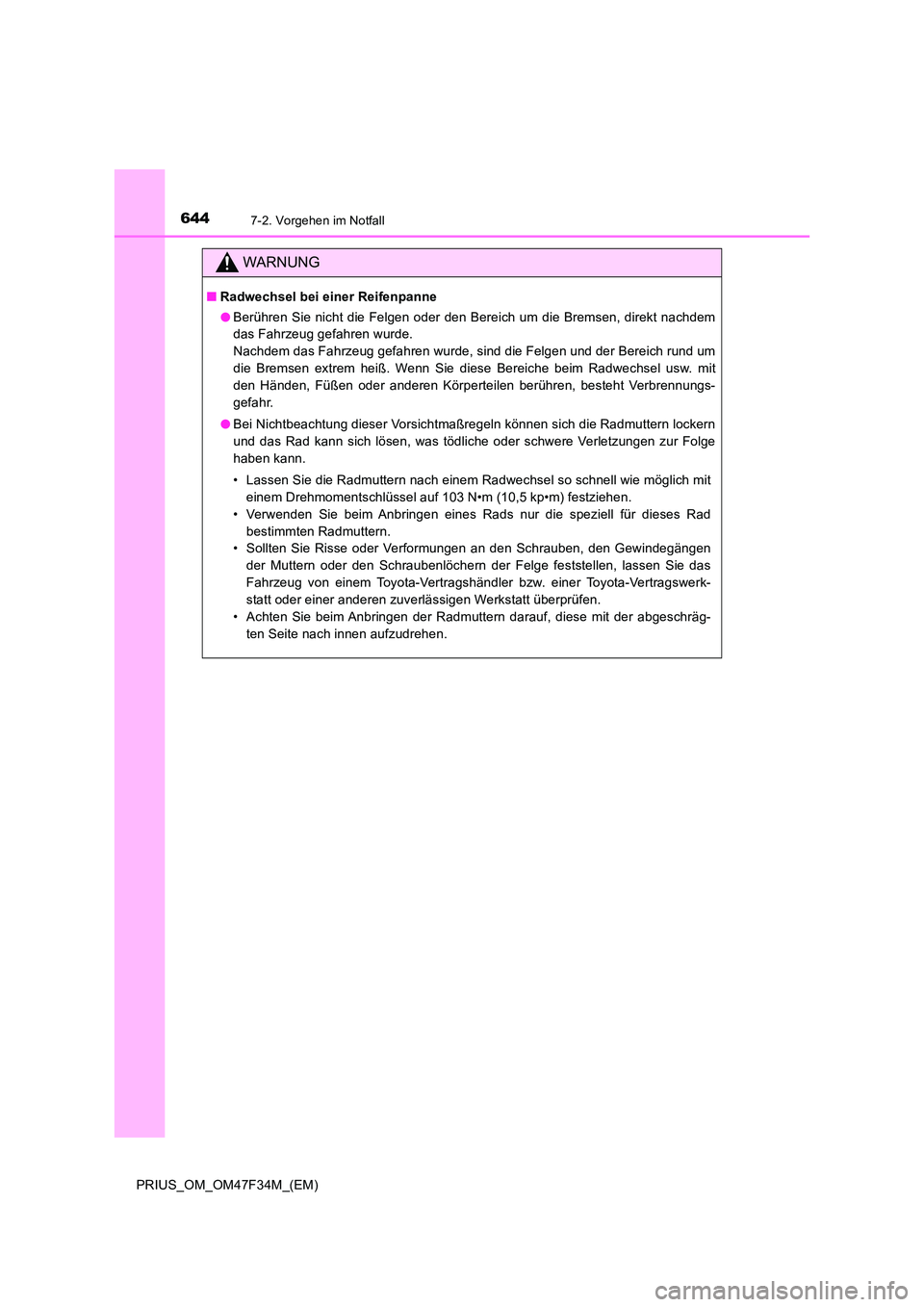

WARNUNG
■Radwechsel bei einer Reifenpanne
● Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad
bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen
der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, diese mit der abgeschräg-
ten Seite nach innen aufzudrehen.

6457-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

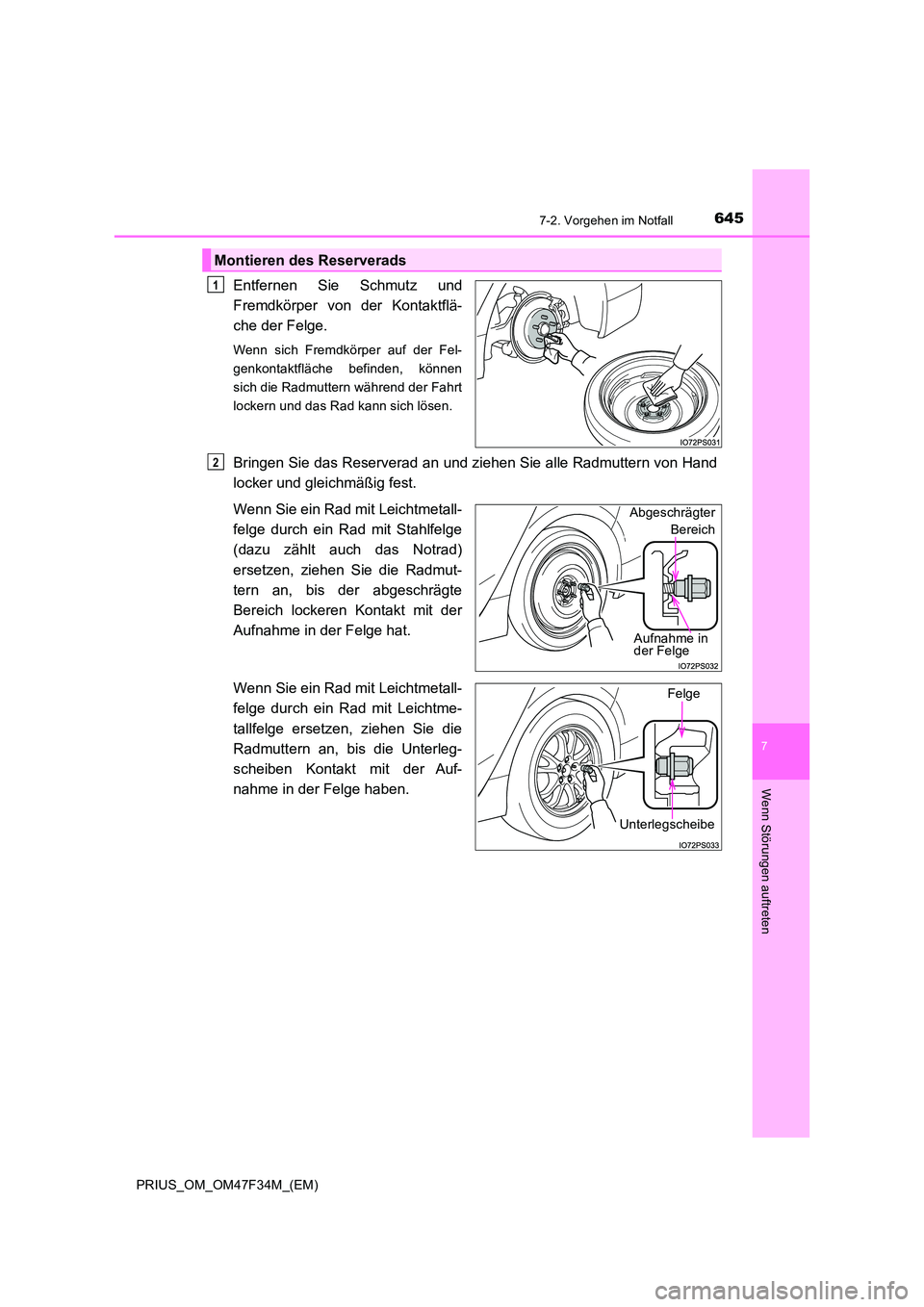

Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Fel-
genkontaktfläche befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich lösen.
Bringen Sie das Reserverad an und ziehen Sie alle Radmuttern von Hand
locker und gleichmäßig fest.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Stahlfelge
(dazu zählt auch das Notrad)
ersetzen, ziehen Sie die Radmut-
tern an, bis der abgeschrägte
Bereich lockeren Kontakt mit der
Aufnahme in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Leichtme-
tallfelge ersetzen, ziehen Sie die
Radmuttern an, bis die Unterleg-
scheiben Kontakt mit der Auf-
nahme in der Felge haben.
Montieren des Reserverads
1
2
Abgeschrägter
Bereich
Aufnahme in der Felge
Unterlegscheibe
Felge

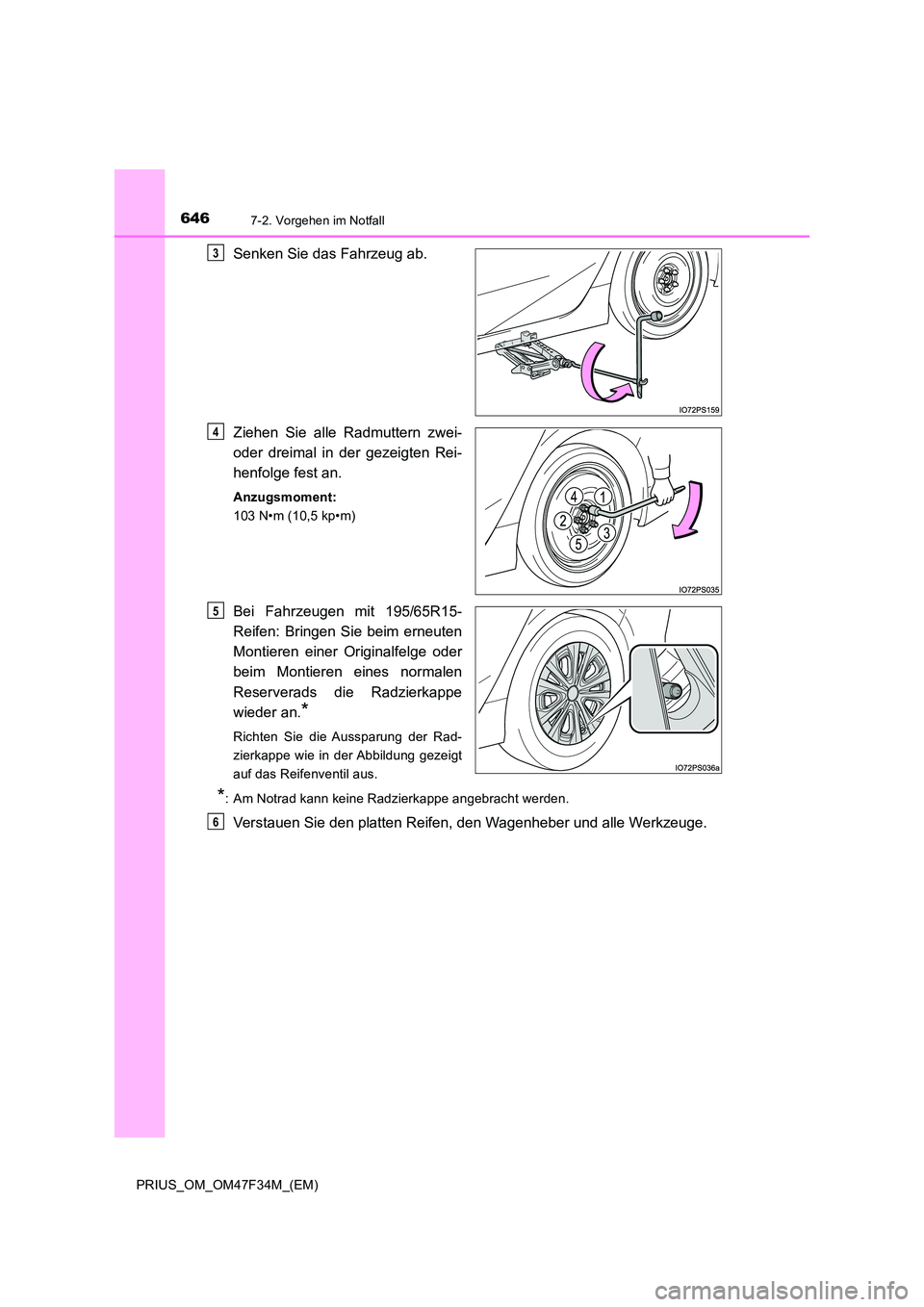

6467-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
Senken Sie das Fahrzeug ab.
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Bei Fahrzeugen mit 195/65R15-
Reifen: Bringen Sie beim erneuten
Montieren einer Originalfelge oder
beim Montieren eines normalen
Reserverads die Radzierkappe
wieder an.*
Richten Sie die Aussparung der Rad-
zierkappe wie in der Abbildung gezeigt
auf das Reifenventil aus.
*: Am Notrad kann keine Radzierkappe angebracht werden.
Verstauen Sie den platten Reifen, den Wagenheber und alle Werkzeuge.
3
4
5
6

6477-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)
7
Wenn Störungen auftreten

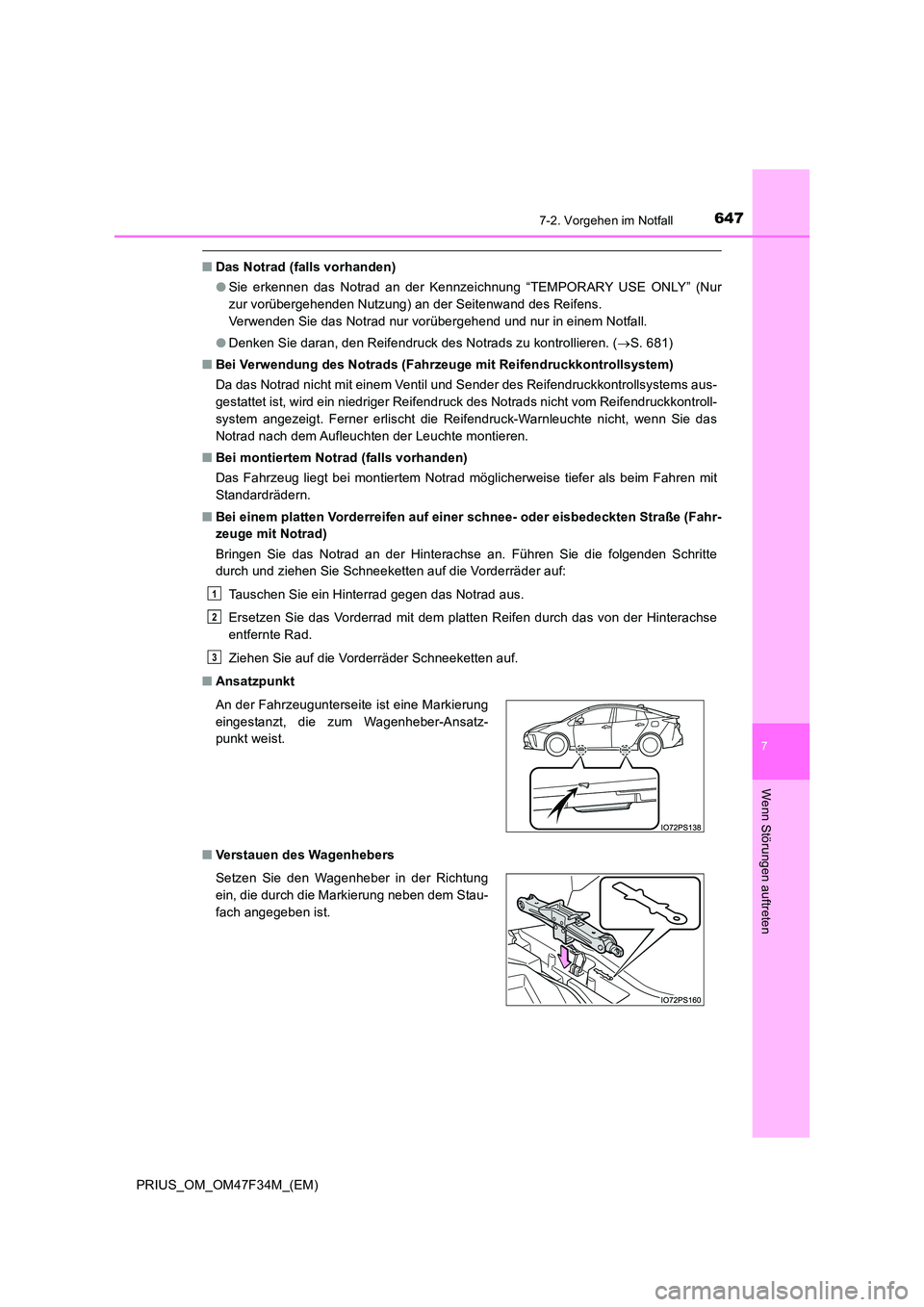

■Das Notrad (falls vorhanden)
● Sie erkennen das Notrad an der Kennzeichnung “TEMPORARY USE ONLY” (Nur
zur vorübergehenden Nutzung) an der Seitenwand des Reifens.
Verwenden Sie das Notrad nur vorübergehend und nur in einem Notfall.
● Denken Sie daran, den Reifendruck des Notrads zu kontrollieren. (S. 681)
■ Bei Verwendung des Notrads (Fahrzeuge mit Reifendruckkontrollsystem)
Da das Notrad nicht mit einem Ventil und Sender des Reifendruckkontrollsystems aus-
gestattet ist, wird ein niedriger Reifendruck des Notrads nicht vom Reifendruckkontroll-
system angezeigt. Ferner erlischt die Reifendruck-Warnleuchte nicht, wenn Sie das
Notrad nach dem Aufleuchten der Leuchte montieren.
■ Bei montiertem Notrad (falls vorhanden)
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit
Standardrädern.
■ Bei einem platten Vorderreifen auf einer schnee- oder eisbedeckten Straße (Fahr-
zeuge mit Notrad)
Bringen Sie das Notrad an der Hinterachse an. Führen Sie die folgenden Schritte
durch und ziehen Sie Schneeketten auf die Vorderräder auf:
Tauschen Sie ein Hinterrad gegen das Notrad aus.
Ersetzen Sie das Vorderrad mit dem platten Reifen durch das von der Hinterachse
entfernte Rad.
Ziehen Sie auf die Vorderräder Schneeketten auf.
■ Ansatzpunkt
■ Verstauen des Wagenhebers
An der Fahrzeugunterseite ist eine Markierung
eingestanzt, die zum Wagenheber-Ansatz-
punkt weist.
Setzen Sie den Wagenheber in der Richtung
ein, die durch die Markierung neben dem Stau-
fach angegeben ist.
1
2
3

6487-2. Vorgehen im Notfall
PRIUS_OM_OM47F34M_(EM)

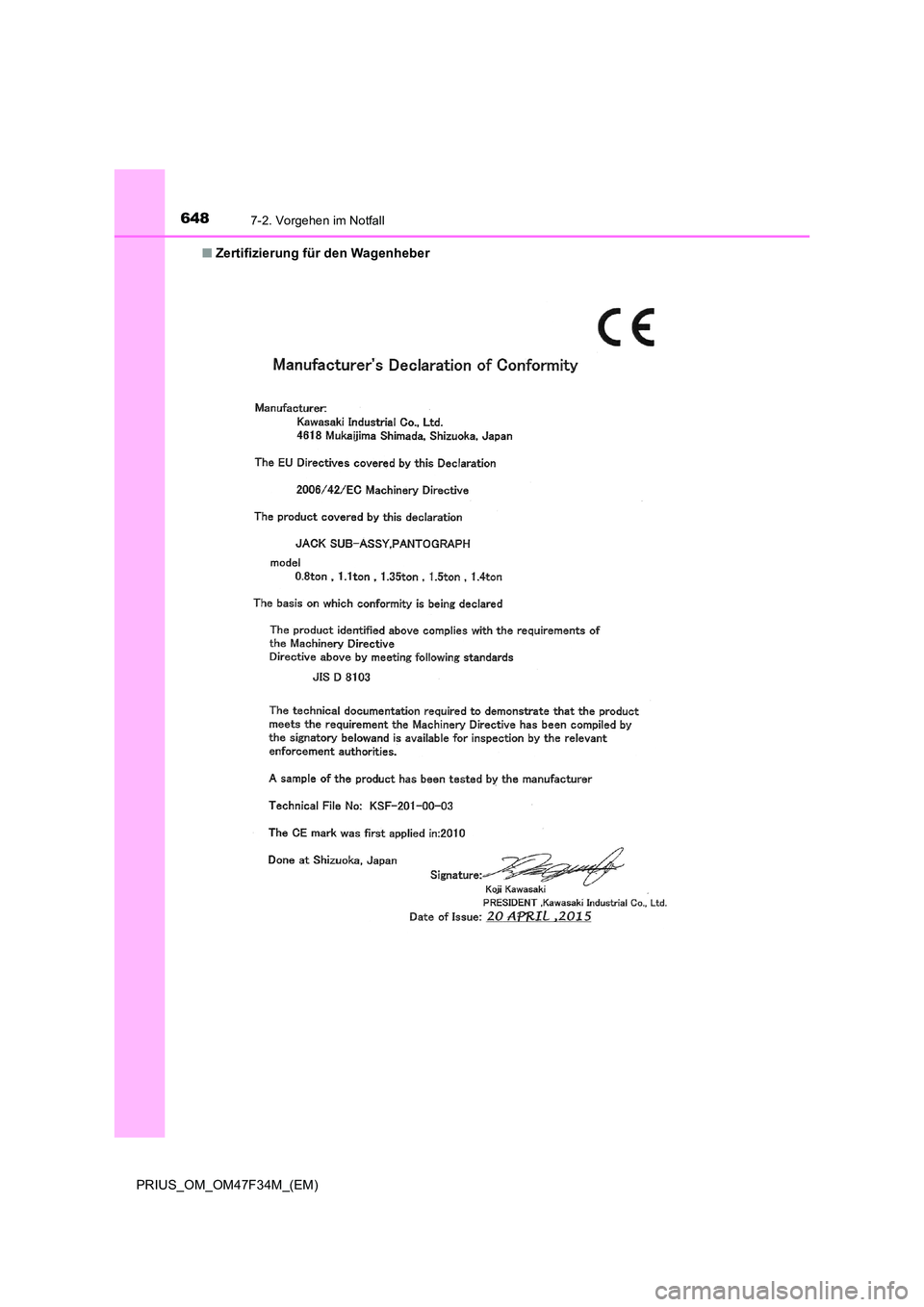

■ Zertifizierung für den Wagenheber
