OBSERVERA(Fortsättning)
• Hantera det borttagna filtretförsiktigt så att det inte skadas. Om
filtret är skadat ska det bytas mot ett
nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen utan att filtret har
monterats.
Om ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” visas på
informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar att
laddning/urladdning av hybridbatteriet
kan bli begränsad) visas, kan fel uppstå i
hybridbatteriet. Om
varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
6.3.10 Byte av torkargummi
Använd följande metod för respektive
vindrutetorkare vid byte av
torkargummi.
Vindrutetorkare
Borttagning och montering av
torkarblad till vindrutetorkare 1. Stöd torkarbladet med handen, tryck
på spärrknappen för att lossa spärren
och dra ut torkarbladet.
2. Rikta in torkarbladet mot anslutningen på torkararmen och för
in det i samma riktning som det togs
bort.
Kontrollera att anslutningen har
spärrats när torkarbladet har
monterats.
Byte av torkargummi
1. Dra i torkargummit tills det skjuter ut från skåran på torkarbladets baksida.
6.3 Arbeten du kan göra själv
329
6
Underhåll och skötsel

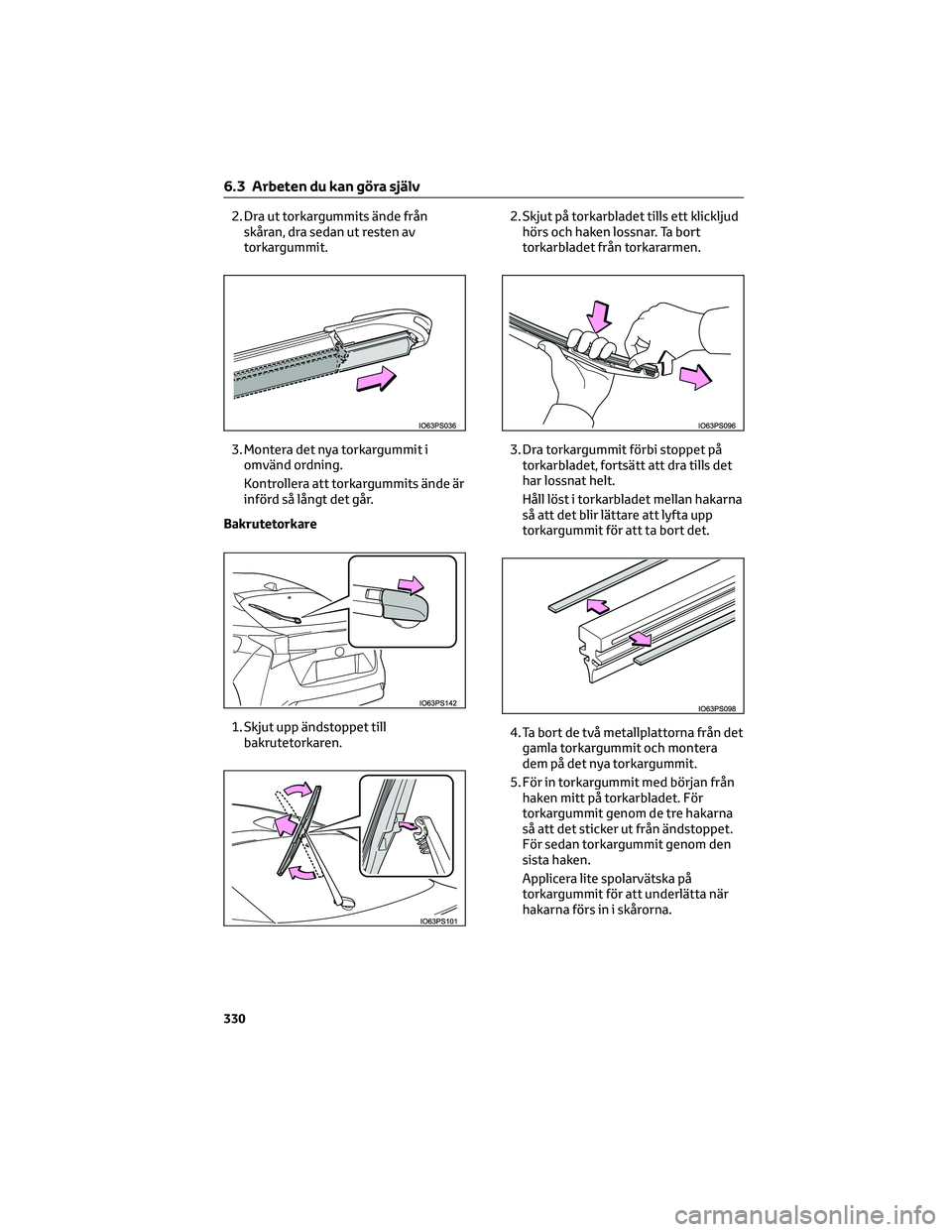

2. Dra ut torkargummits ände frånskåran, dra sedan ut resten av
torkargummit.
3. Montera det nya torkargummit i omvänd ordning.
Kontrollera att torkargummits ände är
införd så långt det går.
Bakrutetorkare
1. Skjut upp ändstoppet till bakrutetorkaren. 2. Skjut på torkarbladet tills ett klickljud
hörs och haken lossnar. Ta bort
torkarbladet från torkararmen.
3. Dra torkargummit förbi stoppet på torkarbladet, fortsätt att dra tills det
har lossnat helt.
Håll löst i torkarbladet mellan hakarna
så att det blir lättare att lyfta upp
torkargummit för att ta bort det.
4. Ta bort de två metallplattorna från det gamla torkargummit och montera
dem på det nya torkargummit.
5. För in torkargummit med början från haken mitt på torkarbladet. För
torkargummit genom de tre hakarna
så att det sticker ut från ändstoppet.
För sedan torkargummit genom den
sista haken.
Applicera lite spolarvätska på
torkargummit för att underlätta när
hakarna förs in i skårorna.
6.3 Arbeten du kan göra själv
330

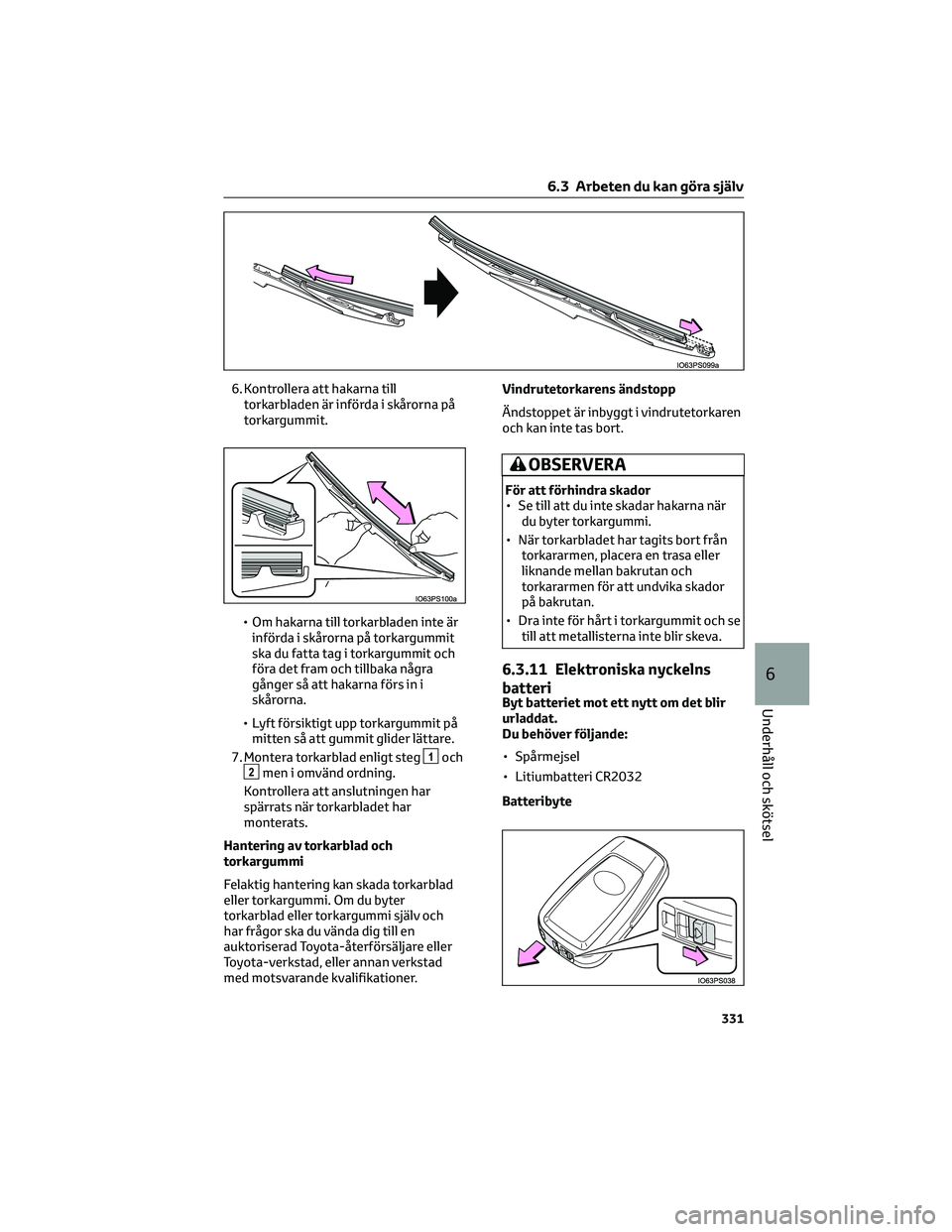

6. Kontrollera att hakarna tilltorkarbladen är införda i skårorna på
torkargummit.
• Om hakarna till torkarbladen inte är införda i skårorna på torkargummit
ska du fatta tag i torkargummit och
föra det fram och tillbaka några
gånger så att hakarna förs in i
skårorna.
• Lyft försiktigt upp torkargummit på mitten så att gummit glider lättare.
7. Montera torkarblad enligt steg
1och2men i omvänd ordning.
Kontrollera att anslutningen har
spärrats när torkarbladet har
monterats.
Hantering av torkarblad och
torkargummi
Felaktig hantering kan skada torkarblad
eller torkargummi. Om du byter
torkarblad eller torkargummi själv och
har frågor ska du vända dig till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer. Vindrutetorkarens ändstopp
Ändstoppet är inbyggt i vindrutetorkaren
och kan inte tas bort.
OBSERVERA
För att förhindra skador
• Se till att du inte skadar hakarna när
du byter torkargummi.
• När torkarbladet har tagits bort från torkararmen, placera en trasa eller
liknande mellan bakrutan och
torkararmen för att undvika skador
på bakrutan.
• Dra inte för hårt i torkargummit och se till att metallisterna inte blir skeva.
6.3.11 Elektroniska nyckelns
batteri
Byt batteriet mot ett nytt om det blir
urladdat.
Du behöver följande:
• Spårmejsel
• Litiumbatteri CR2032
Batteribyte
6.3 Arbeten du kan göra själv
331
6
Underhåll och skötsel

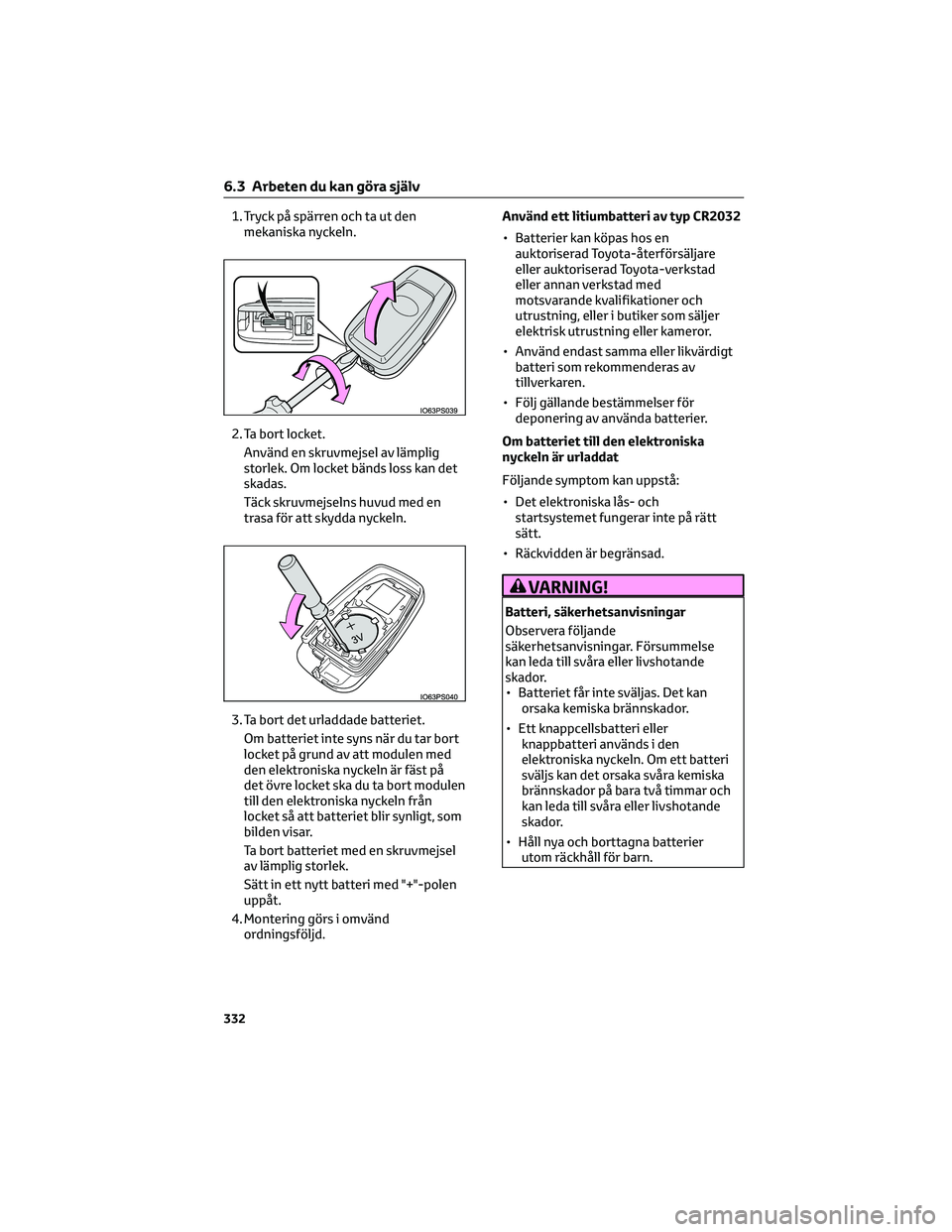

1. Tryck på spärren och ta ut denmekaniska nyckeln.
2. Ta bort locket. Använd en skruvmejsel av lämplig
storlek. Om locket bänds loss kan det
skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
3. Ta bort det urladdade batteriet. Om batteriet inte syns när du tar bort
locket på grund av att modulen med
den elektroniska nyckeln är fäst på
det övre locket ska du ta bort modulen
till den elektroniska nyckeln från
locket så att batteriet blir synligt, som
bilden visar.
Ta bort batteriet med en skruvmejsel
av lämplig storlek.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Montering görs i omvänd ordningsföljd. Använd ett litiumbatteri av typ CR2032
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt batteri som rekommenderas av
tillverkaren.
• Följ gällande bestämmelser för deponering av använda batterier.
Om batteriet till den elektroniska
nyckeln är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och startsystemet fungerar inte på rätt
sätt.
• Räckvidden är begränsad.
VARNING!
Batteri, säkerhetsanvisningar
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Batteriet får inte sväljas. Det kan orsaka kemiska brännskador.
• Ett knappcellsbatteri eller knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier utom räckhåll för barn.
6.3 Arbeten du kan göra själv
332

VARNING!(Fortsättning)
• Om locket inte kan stängasordentligt ska du upphöra att
använda den elektroniska nyckeln
och förvara den på en plats utom
räckhåll för barn. Kontakta sedan en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion elr att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller skära i ett batteri.
Certifiering av det elektroniska lås-
och startsystemet
VARNING
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer. Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i fjärrkontrollen.
• Böj inte någon av batteriets poler.
6.3.12 Kontroll och byte av
säkringar
Om någon av de elektriska delarna inte
fungerar kan en säkring ha gått. Utför i
så fall en kontroll och byt säkring vid
behov. 1. Tryck startknappen till avstängt läge.
2. Öppna locket till säkringsboxen. Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna fäster när du
stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
6.3 Arbeten du kan göra själv
333
6
Underhåll och skötsel

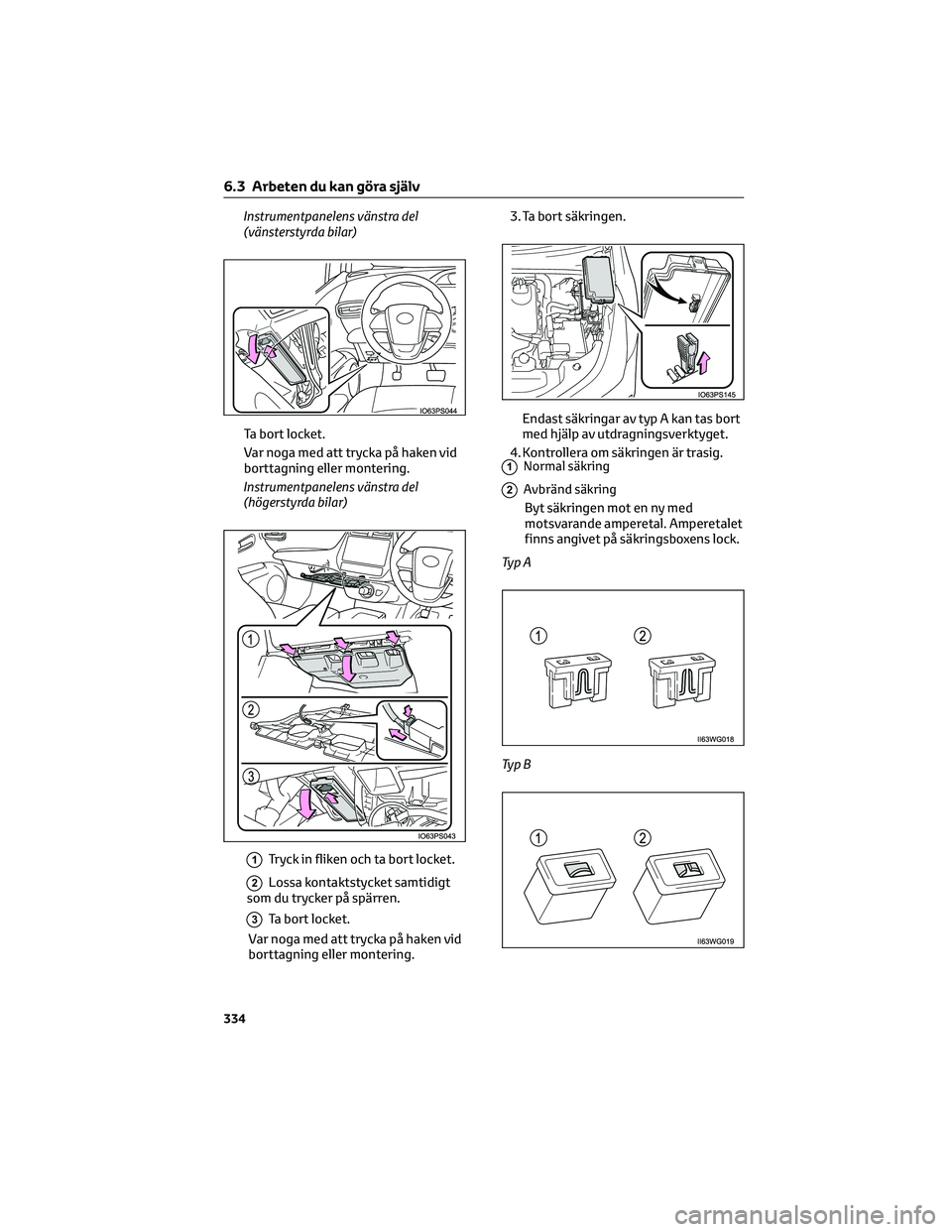

Instrumentpanelens vänstra del
(vänsterstyrda bilar)
Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.
Instrumentpanelens vänstra del
(högerstyrda bilar)
1Tryck in fliken och ta bort locket.
2Lossa kontaktstycket samtidigt
som du trycker på spärren.
3Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering. 3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
4. Kontrollera om säkringen är trasig.
1Normal säkring
2Avbränd säkring
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p A
Ty p B
6.3 Arbeten du kan göra själv
334

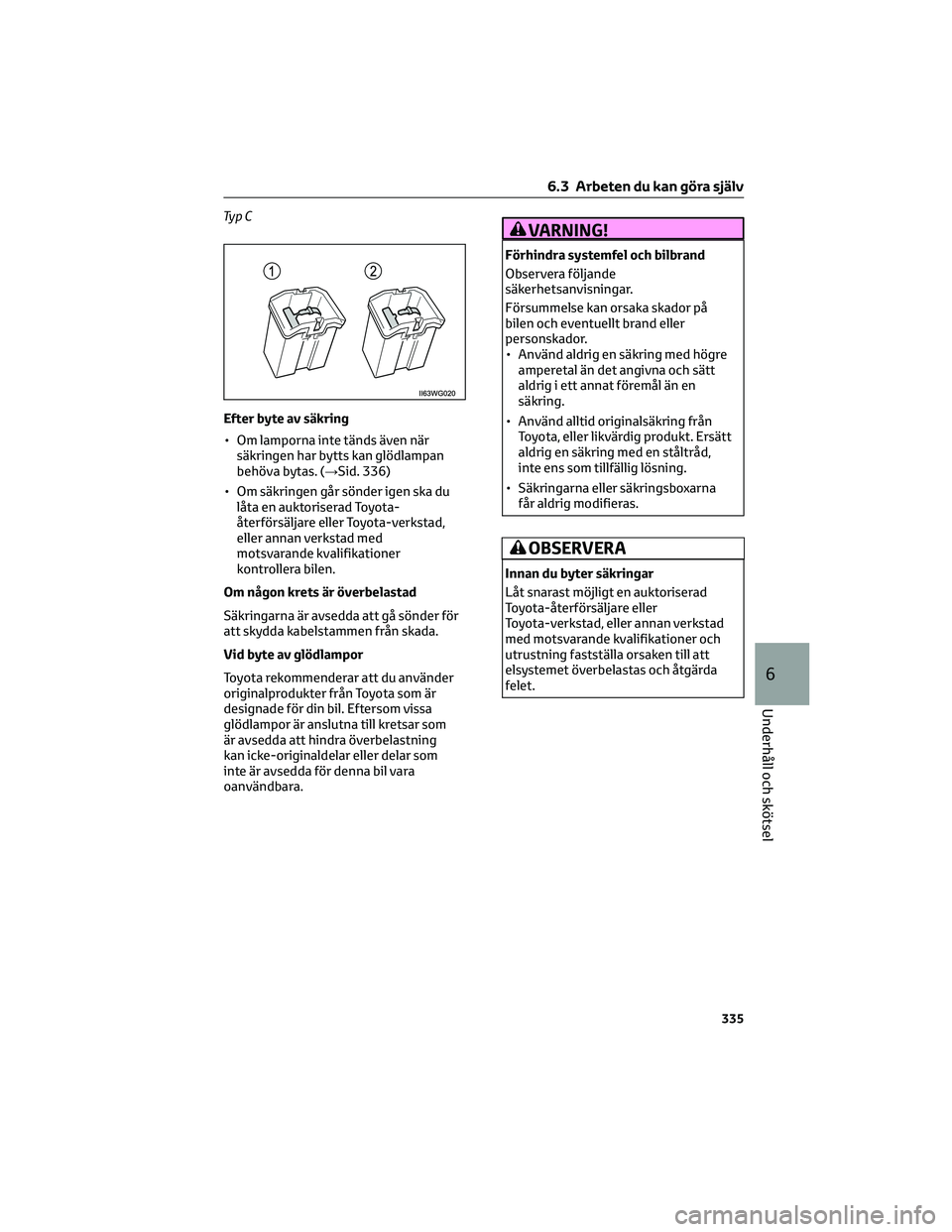

Ty p C
Efter byte av säkring
• Om lamporna inte tänds även närsäkringen har bytts kan glödlampan
behöva bytas. (→Sid. 336)
• Om säkringen går sönder igen ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar.
Försummelse kan orsaka skador på
bilen och eventuellt brand eller
personskador.
• Använd aldrig en säkring med högre amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
6.3 Arbeten du kan göra själv
335
6
Underhåll och skötsel

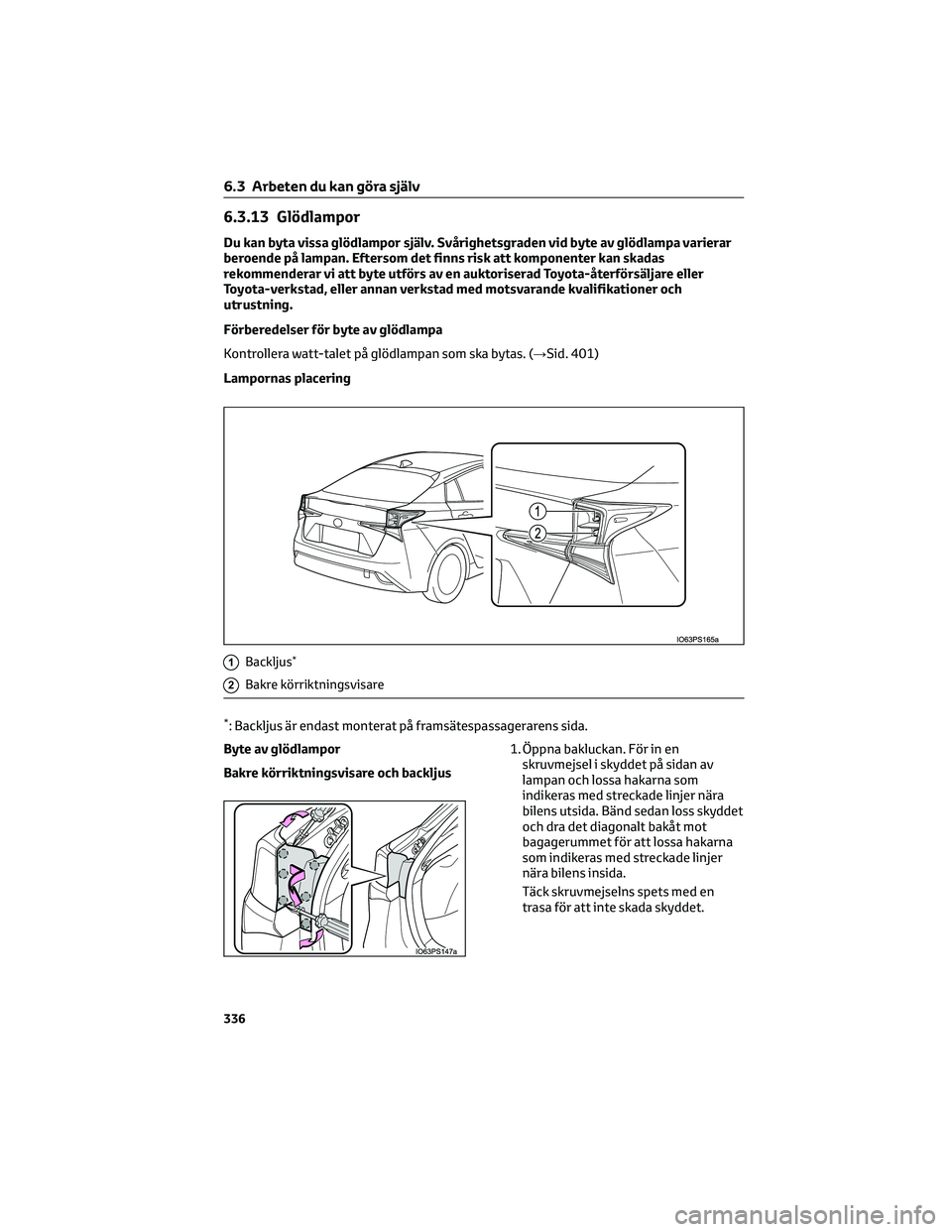

6.3.13 Glödlampor
Du kan byta vissa glödlampor själv. Svårighetsgraden vid byte av glödlampa varierar
beroende på lampan. Eftersom det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 401)
Lampornas placering
1Backljus*
2Bakre körriktningsvisare
*: Backljus är endast monterat på framsätespassagerarens sida.
Byte av glödlampor
Bakre körriktningsvisare och backljus 1. Öppna bakluckan. För in en
skruvmejsel i skyddet på sidan av
lampan och lossa hakarna som
indikeras med streckade linjer nära
bilens utsida. Bänd sedan loss skyddet
och dra det diagonalt bakåt mot
bagagerummet för att lossa hakarna
som indikeras med streckade linjer
nära bilens insida.
Täck skruvmejselns spets med en
trasa för att inte skada skyddet.
6.3 Arbeten du kan göra själv
336

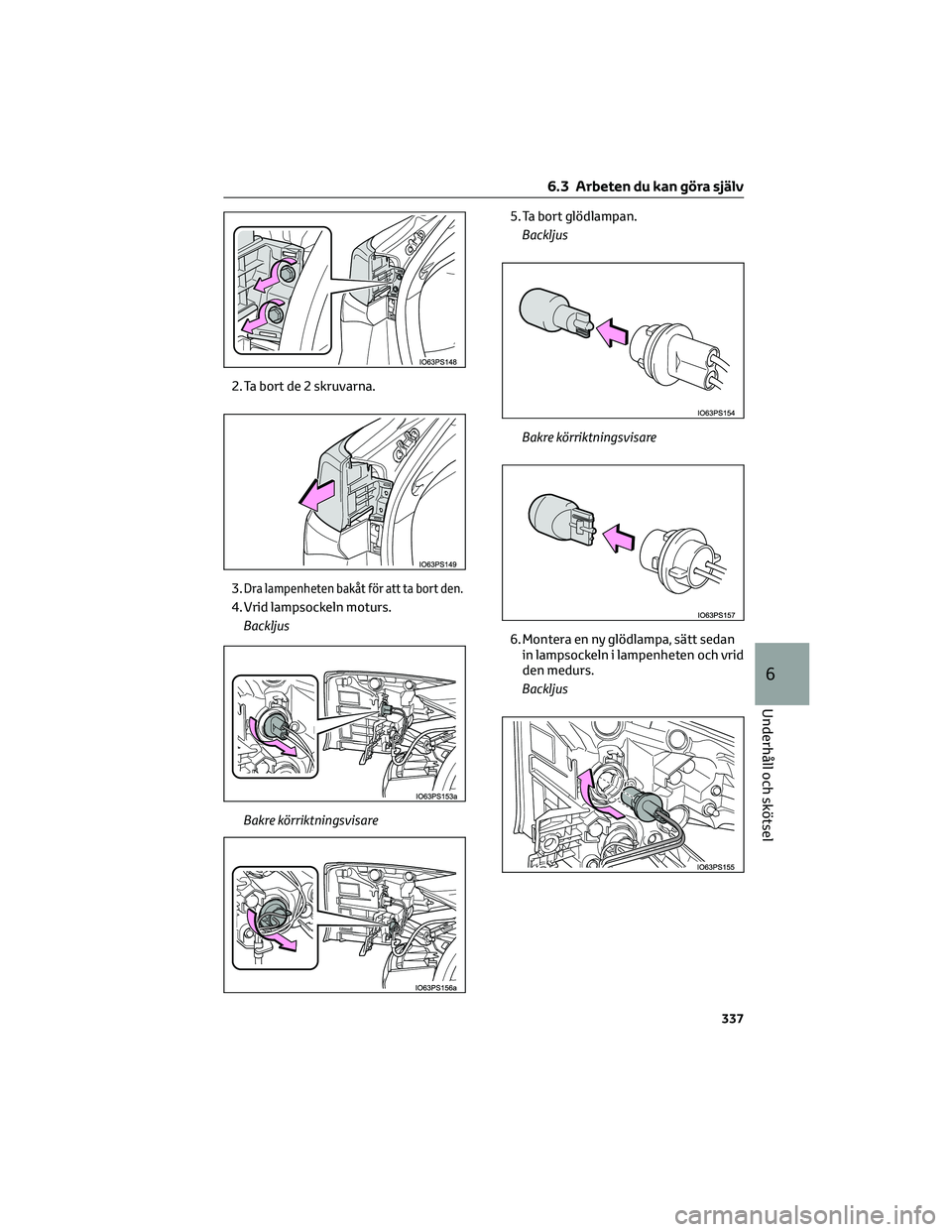

2. Ta bort de 2 skruvarna.
3.
Dra lampenheten bakåt för att ta bort den.
4. Vrid lampsockeln moturs.Backljus
Bakre körriktningsvisare 5. Ta bort glödlampan.
Backljus
Bakre körriktningsvisare
6. Montera en ny glödlampa, sätt sedan in lampsockeln i lampenheten och vrid
den medurs.
Backljus
6.3 Arbeten du kan göra själv
337
6
Underhåll och skötsel

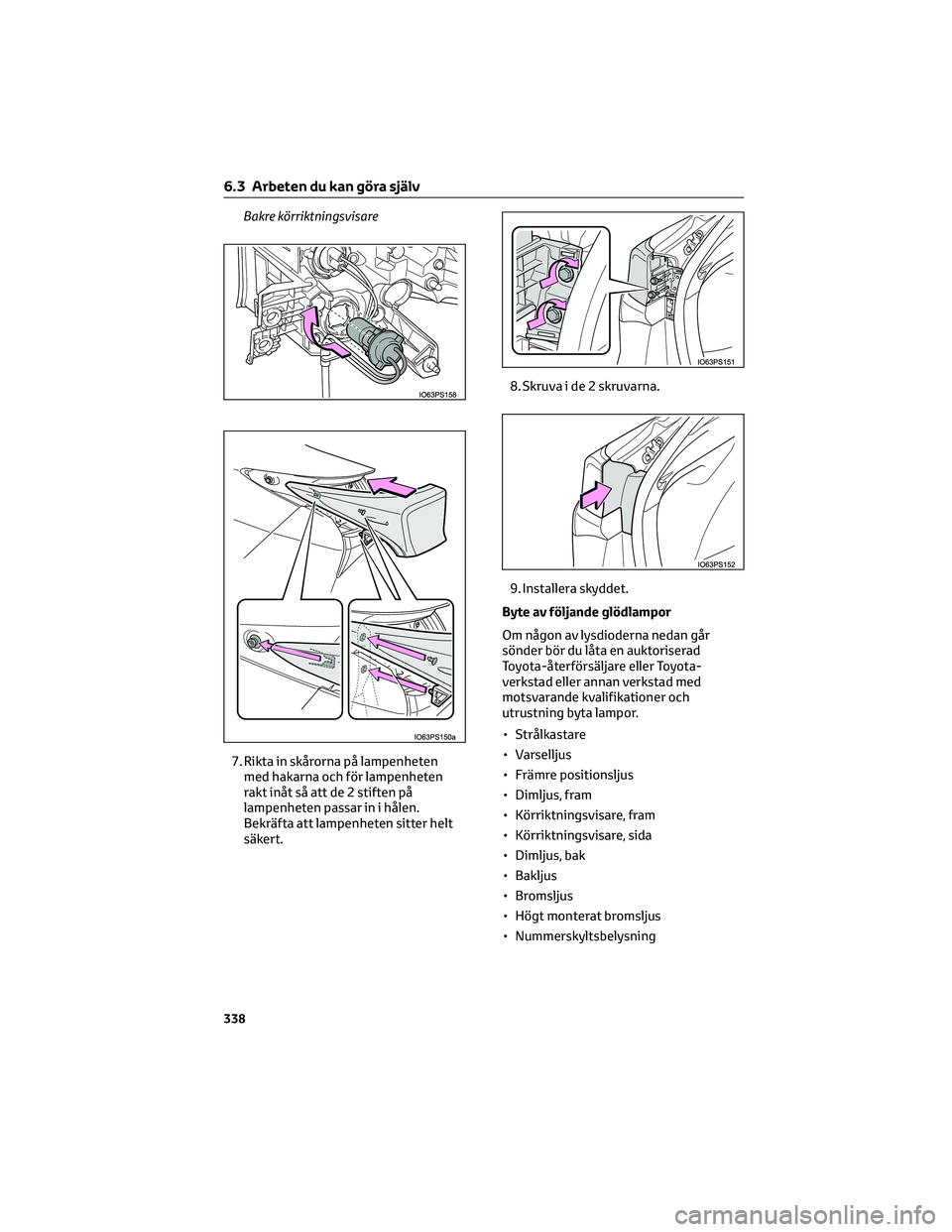

Bakre körriktningsvisare
7. Rikta in skårorna på lampenheten med hakarna och för lampenheten
rakt inåt så att de 2 stiften på
lampenheten passar in i hålen.
Bekräfta att lampenheten sitter helt
säkert. 8. Skruva i de 2 skruvarna.
9. Installera skyddet.
Byte av följande glödlampor
Om någon av lysdioderna nedan går
sönder bör du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta lampor.
• Strålkastare
• Varselljus
• Främre positionsljus
• Dimljus, fram
• Körriktningsvisare, fram
• Körriktningsvisare, sida
• Dimljus, bak
• Bakljus
• Bromsljus
• Högt monterat bromsljus
• Nummerskyltsbelysning
6.3 Arbeten du kan göra själv
338
