TOYOTA PRIUS C 2016 Manuel du propriétaire (in French)

4797-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules sans système d'accès et de
démarrage mains libres), ou CR2032 (véhicules avec système
d'accès et de démarrage mains libres)
Retirez le couvercle.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Pour éviter de démonter les bou-
tons, tournez-les face vers le bas.
Retirez le module.

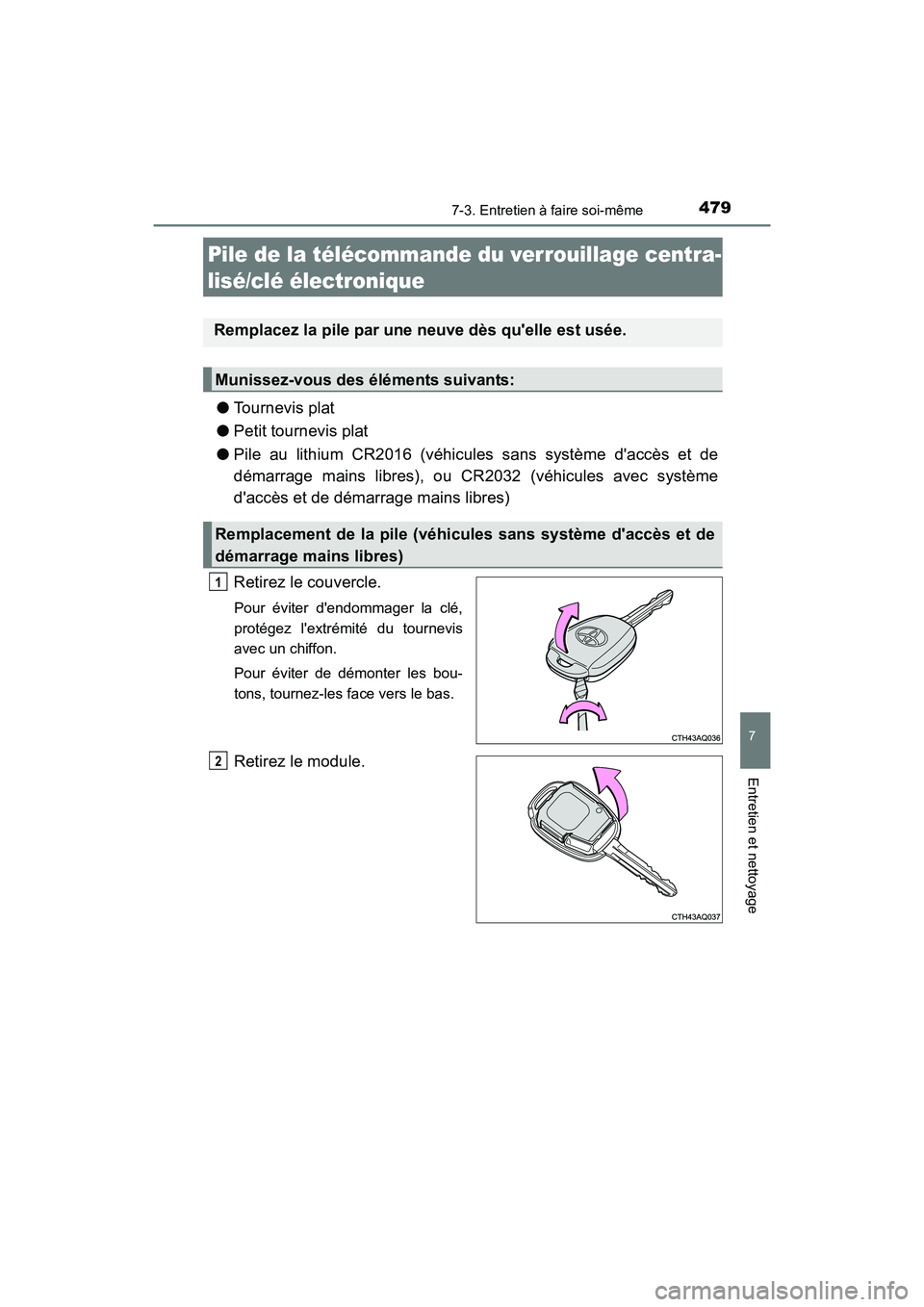

Pile de la télécommande du verrouillage centra-
lisé/clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile (véhicules sans système d'accès et de
démarrage mains libres)
1
2

4807-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)

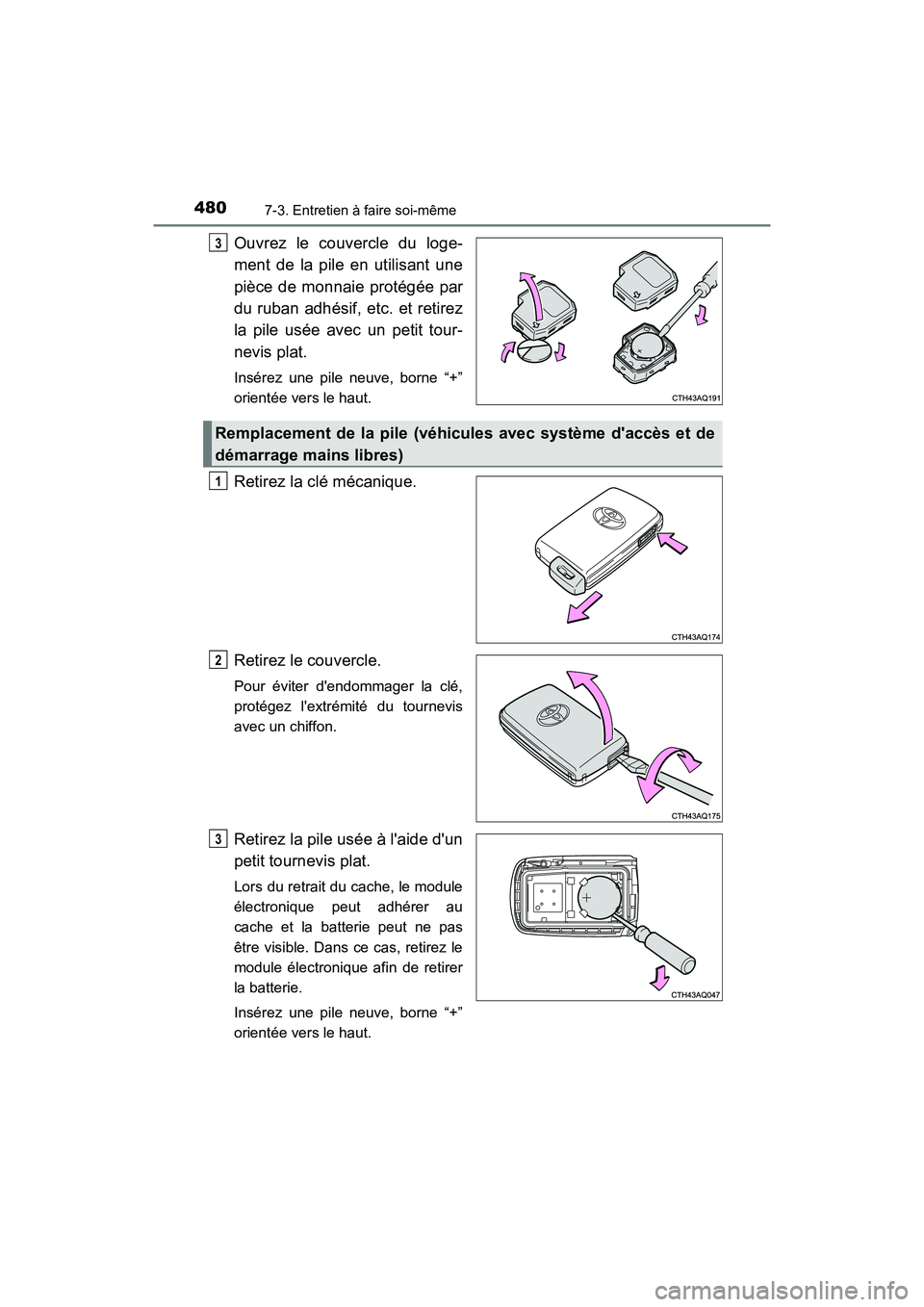

Ouvrez le couvercle du loge-
ment de la pile en utilisant une
pièce de monnaie protégée par
du ruban adhésif, etc. et retirez
la pile usée avec un petit tour-
nevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Retirez la clé mécanique.
Retirez le couvercle.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module
électronique peut adhérer au
cache et la batterie peut ne pas
être visible. Dans ce cas, retirez le
module électronique afin de retirer
la batterie.
Insérez une pile neuve, borne “+”
orientée vers le haut.
3
Remplacement de la pile (véhicules avec système d'accès et de
démarrage mains libres)
1
2
3

4817-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)

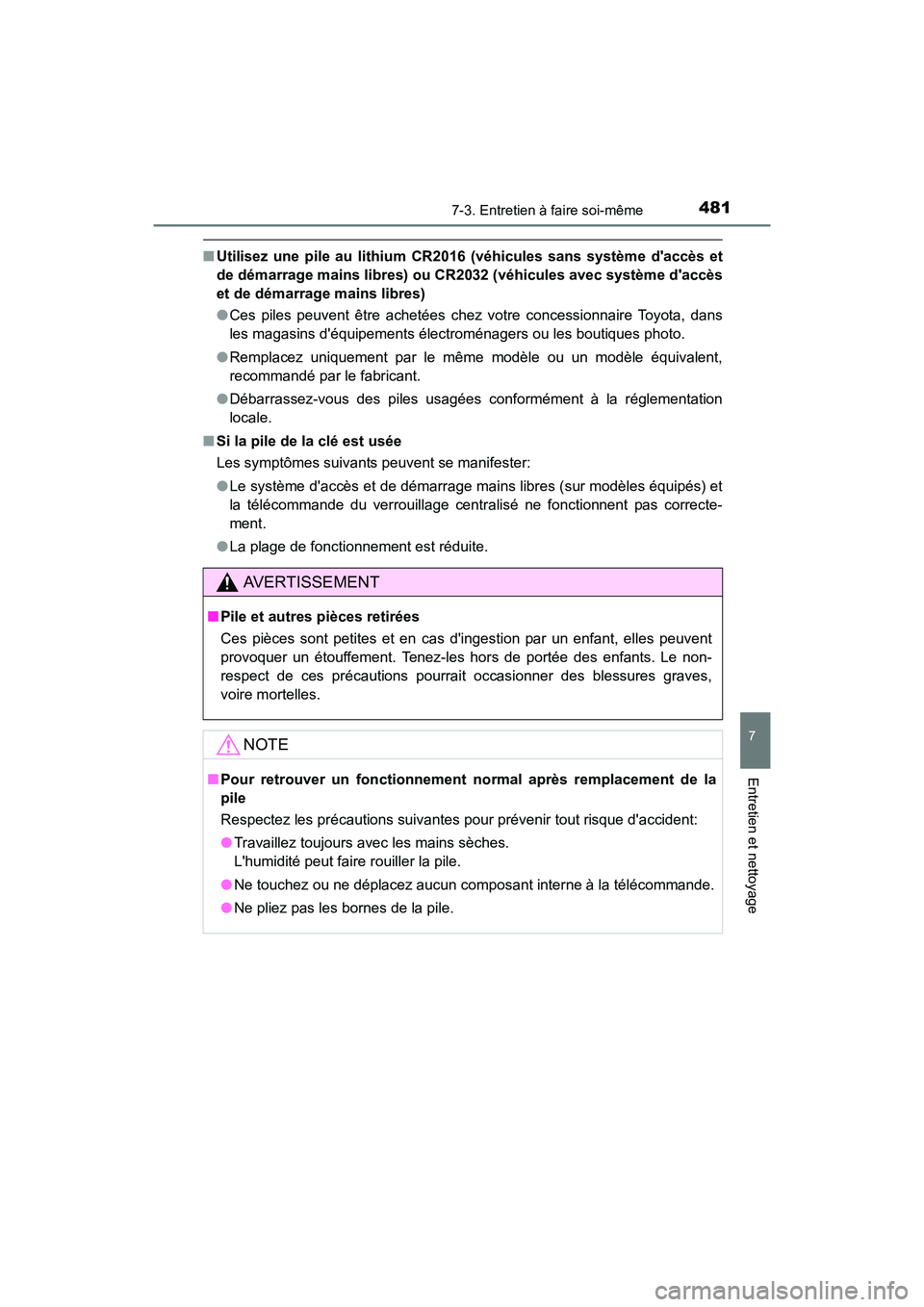

■Utilisez une pile au lithium CR2016 (véhicules sans système d'accès et
de démarrage mains libres) ou CR2032 (véhicules avec système d'accès
et de démarrage mains libres)
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres (sur modèles équipés) et
la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

4827-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)
Véhicules sans système d'accès et de démarrage mains libres:
Mettez le contact du moteur sur arrêt.
Véhicules avec système d'accès et de démarrage mains libres:
Mettez le contact “POWER” sur arrêt.
XCompartiment moteur
Appuyez sur la languette et soulevez le cache pour le retirer.
XSous le tableau de bord
Retirez le couvercle.

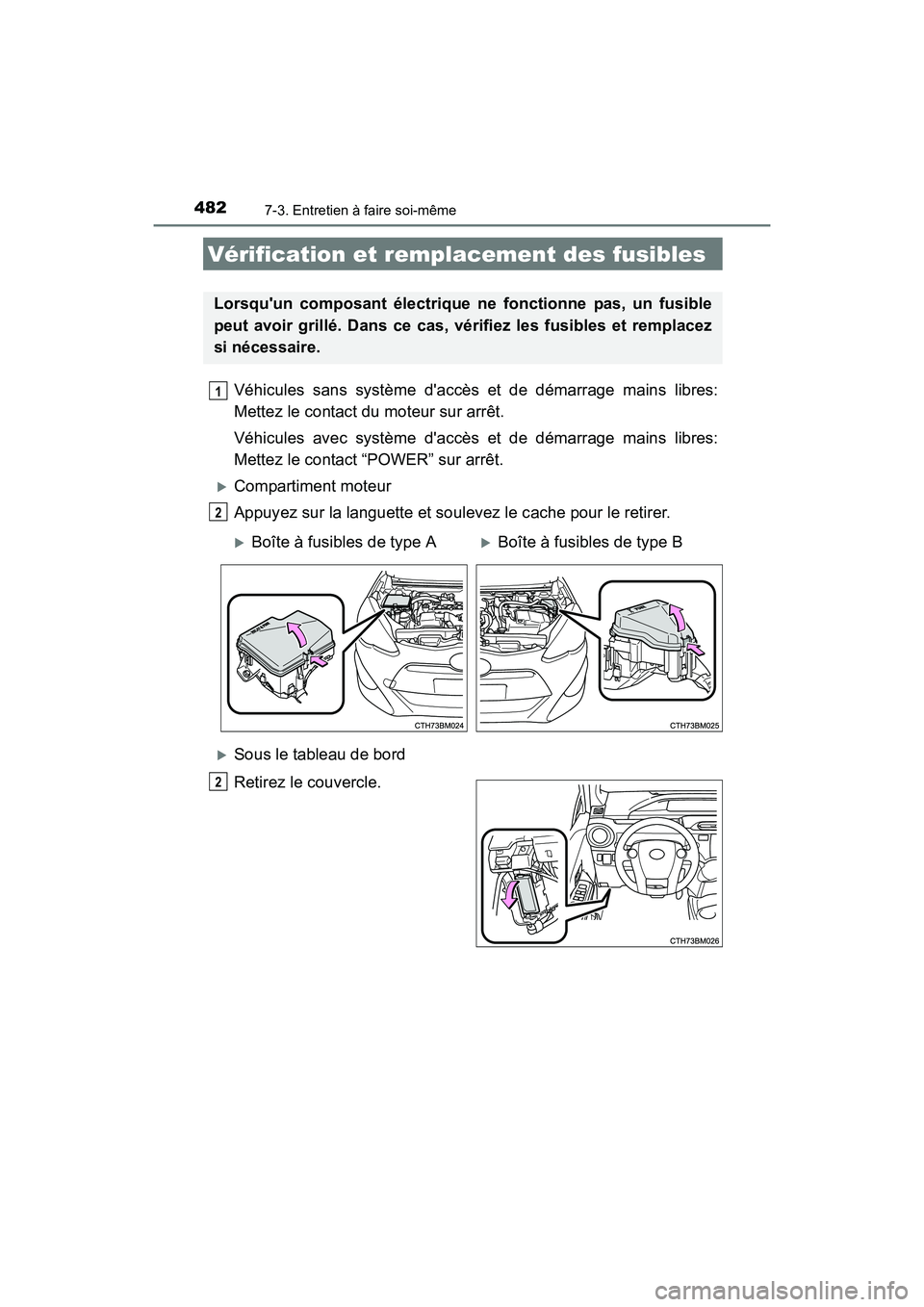

Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
XBoîte à fusibles de type AXBoîte à fusibles de type B
2

4837-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)

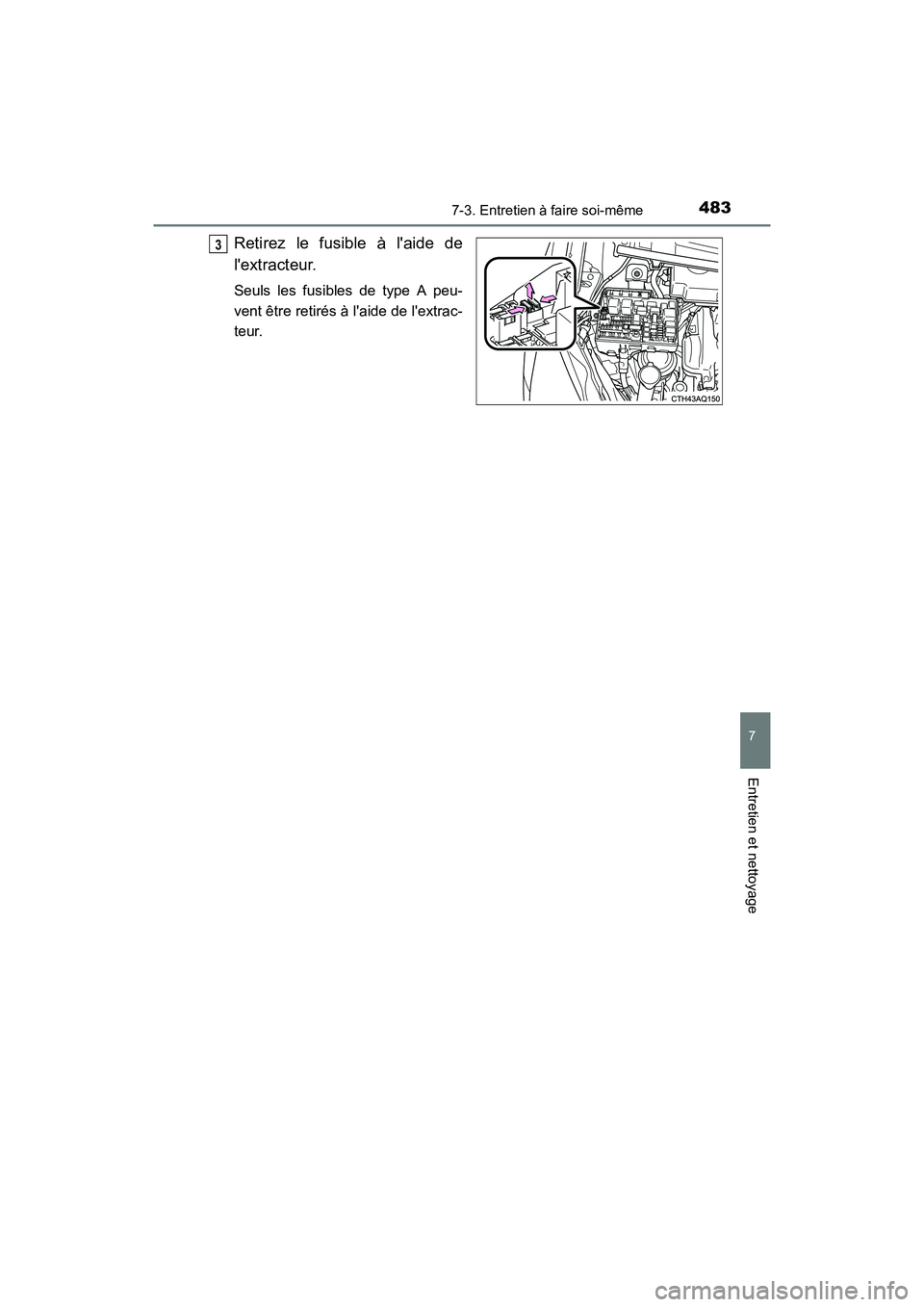

Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l'aide de l'extrac-
teur.
3

4847-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)
Vérifiez si le fusible est grillé.4
XTy pe AXTy pe B
XTy pe CXTy pe D
XTy pe E
Fusible normal
Fusible grillé
Type A, B, C et D:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type E:
Contactez votre concessionnaire Toyota.
1
2

4857-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 486)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
■ Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage
haute tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant
occasionner des blessures graves, voire mortelles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre con-
cessionnaire Toyota dès que possible.

4867-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 578)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci.
Comme il existe un risque que les composants soient endom-
magés, nous vous recommandons de faire effectuer ce rempla-
cement par votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule

4877-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)■
Avant
■Arrière
Emplacements des ampoules
Feu de gabarit avant
Clignotant/feu de stationne-
ment avant12
Clignotant arrière
Feu de recul Éclairages de plaque d'imma-
triculation1
2
3

4887-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)■
Feux de gabarit avant
Tournez le volant à l'opposé
de l'éclairage que vous sou-
haitez remplacer.
Tournez le volant jusqu'à un
point vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez les clips.
Retirez partiellement la dou-
blure d'aile.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Remplacement des ampoules
1
2
3
4
