4415-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

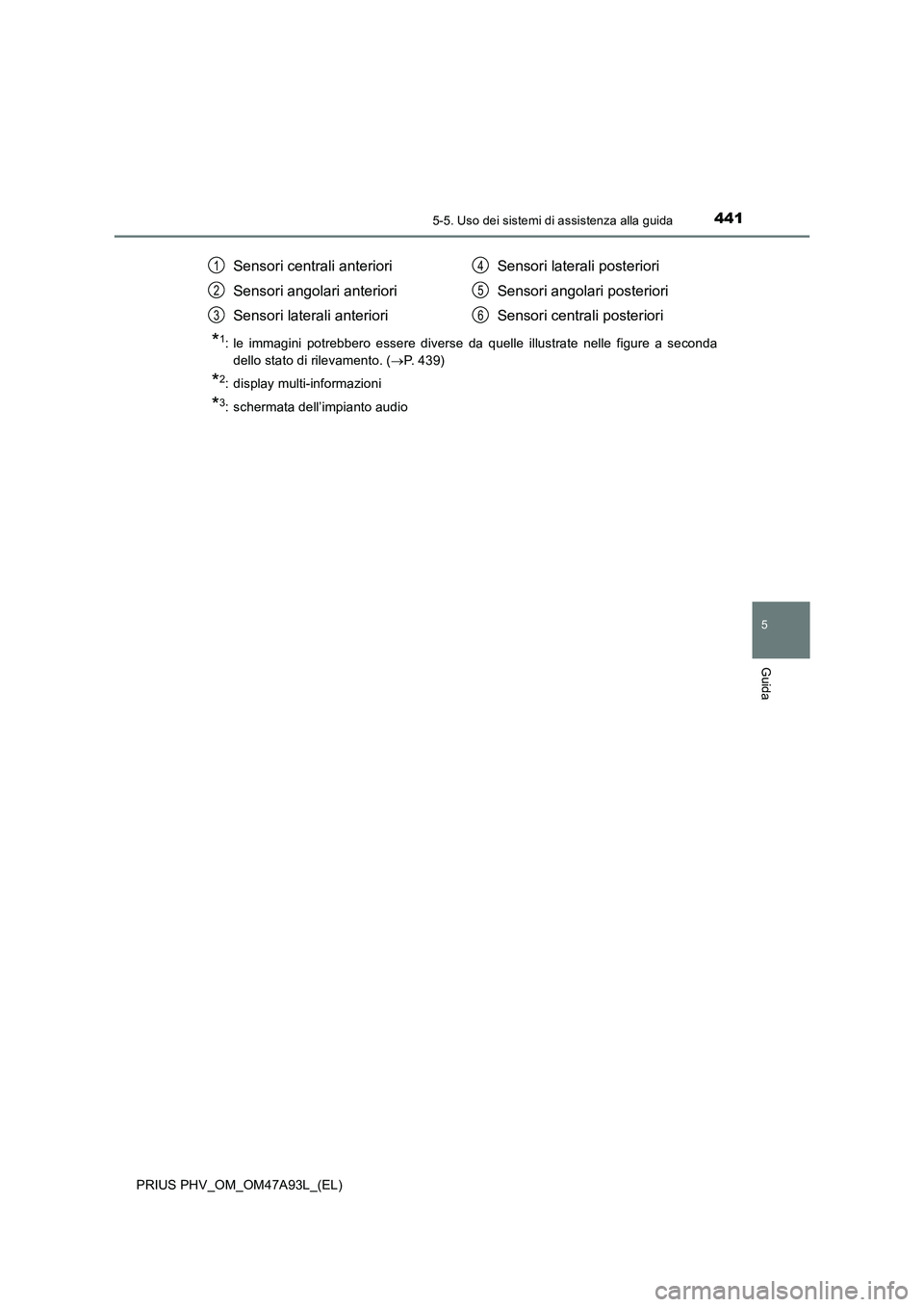

*1: le immagini potrebbero essere diverse da quelle illustrate nelle figure a seconda
dello stato di rilevamento. (P. 439)
*2: display multi-informazioni
*3: schermata dell’impianto audio
Sensori centrali anteriori
Sensori angolari anteriori
Sensori laterali anterioriSensori laterali posteriori
Sensori angolari posteriori
Sensori centrali posteriori1
2
3
4
5
6

4425-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)

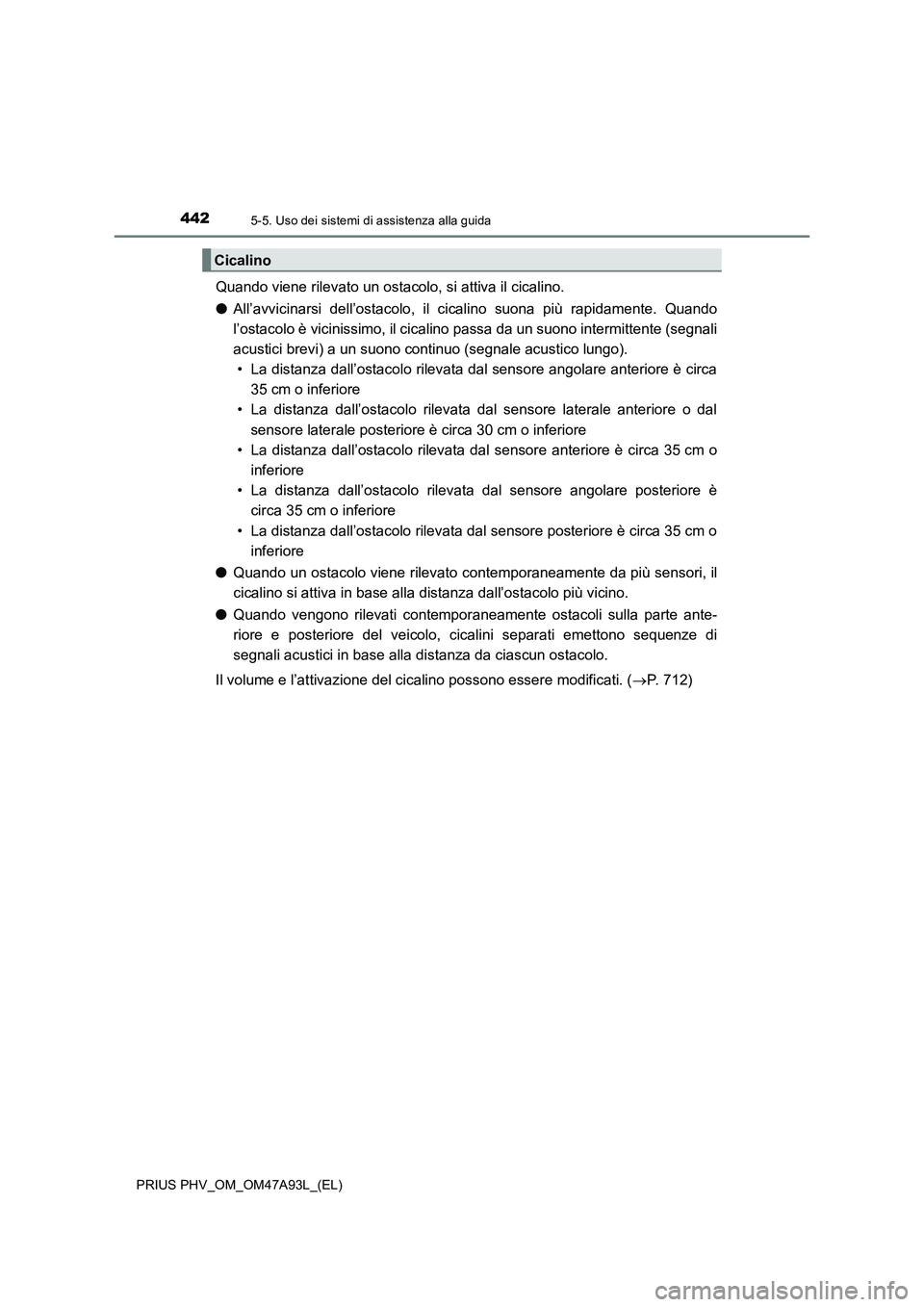

Quando viene rilevato un ostacolo, si attiva il cicalino.
●All’avvicinarsi dell’ostacolo, il cicalino suona più rapidamente. Quando
l’ostacolo è vicinissimo, il cicalino passa da un suono intermittente (segnali
acustici brevi) a un suono continuo (segnale acustico lungo).
• La distanza dall’ostacolo rilevata dal sensore angolare anteriore è circa
35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore laterale anteriore o dal
sensore laterale posteriore è circa 30 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore anteriore è circa 35 cm o
inferiore
• La distanza dall’ostacolo rilevata dal sensore angolare posteriore è
circa 35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore posteriore è circa 35 cm o
inferiore
●Quando un ostacolo viene rilevato contemporaneamente da più sensori, il
cicalino si attiva in base alla distanza dall’ostacolo più vicino.
●Quando vengono rilevati contemporaneamente ostacoli sulla parte ante-
riore e posteriore del veicolo, cicalini separati emettono sequenze di
segnali acustici in base alla distanza da ciascun ostacolo.
Il volume e l’attivazione del cicalino possono essere modificati. (P. 712)
Cicalino

4435-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

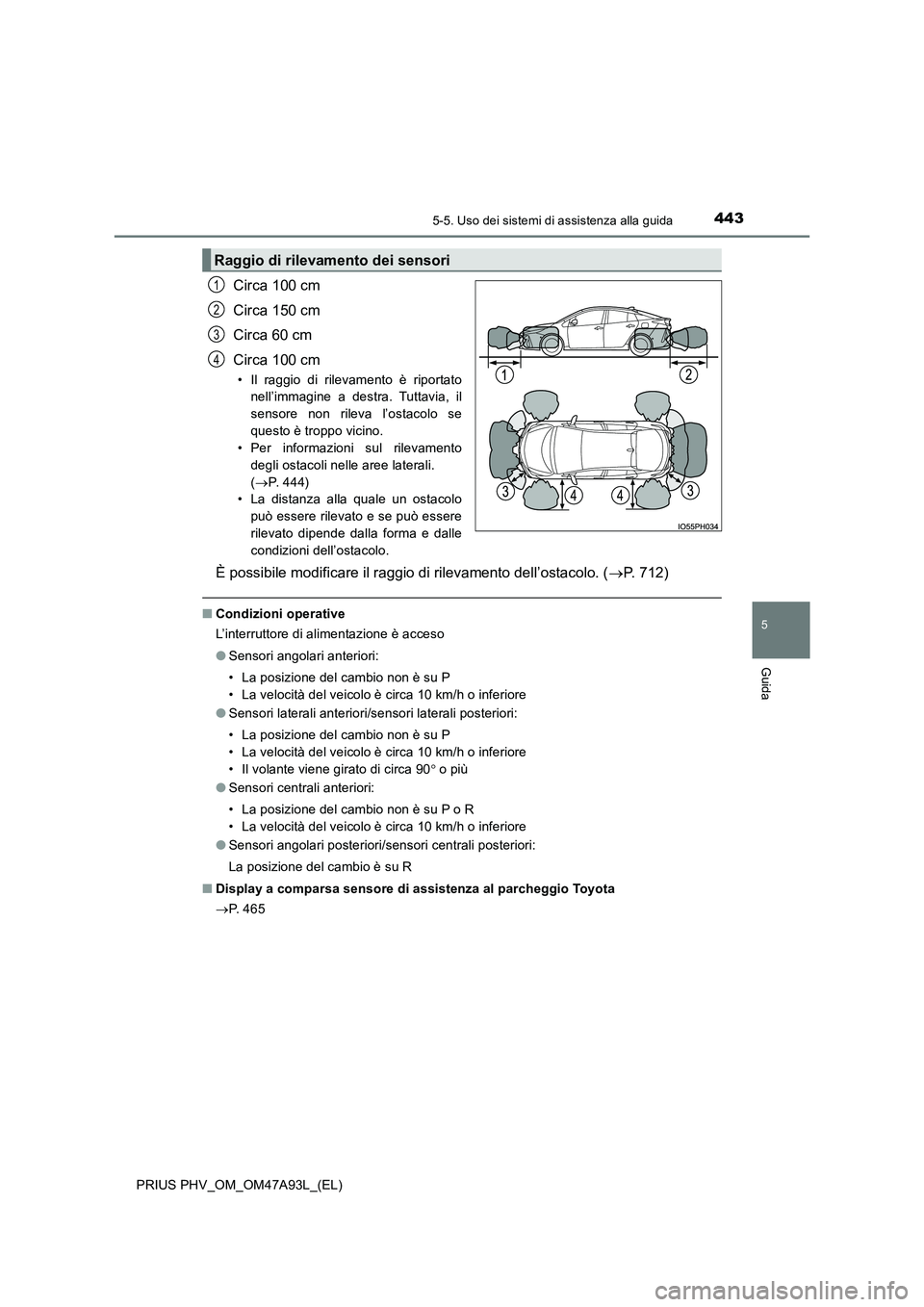

Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 100 cm
• Il raggio di rilevamento è riportato
nell’immagine a destra. Tuttavia, il
sensore non rileva l’ostacolo se
questo è troppo vicino.
• Per informazioni sul rilevamento
degli ostacoli nelle aree laterali.
( P. 4 4 4 )
• La distanza alla quale un ostacolo
può essere rilevato e se può essere
rilevato dipende dalla forma e dalle
condizioni dell’ostacolo.
È possibile modificare il raggio di rilevamento dell’ostacolo. ( P. 712)
■Condizioni operative
L’interruttore di alimentazione è acceso
● Sensori angolari anteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori laterali anteriori/sensori laterali posteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90  o più
● Sensori centrali anteriori:
• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori angolari posteriori/sensori centrali posteriori:
La posizione del cambio è su R
■ Display a comparsa sensore di assistenza al parcheggio Toyota
 P. 4 6 5
Raggio di rilevamento dei sensori
1
2
3
4

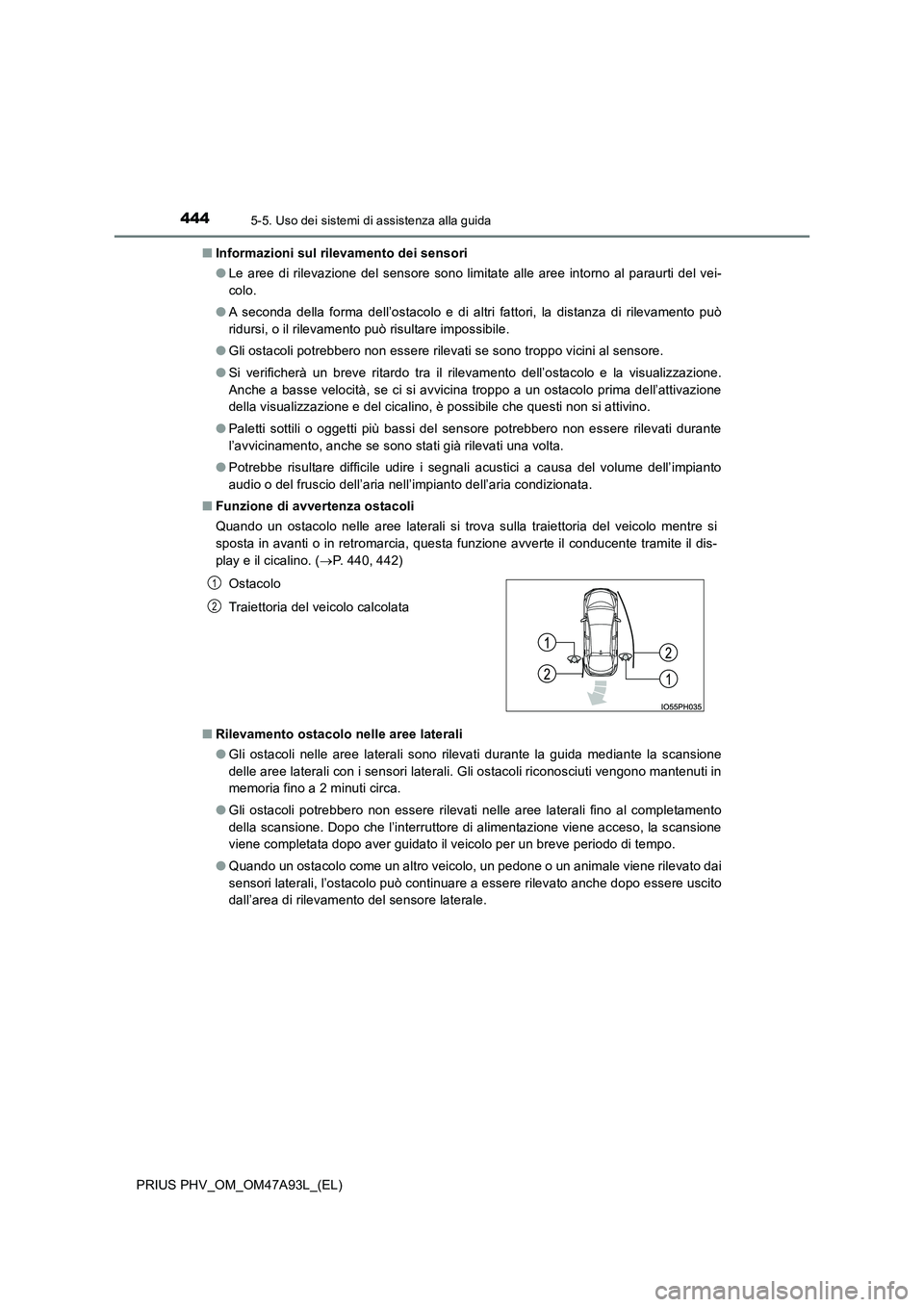

4445-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
■ Informazioni sul rilevamento dei sensori
● Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del vei-
colo.
● A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento può
ridursi, o il rilevamento può risultare impossibile.
● Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
● Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione.
Anche a basse velocità, se ci si avvicina troppo a un ostacolo prima dell’attivazione
della visualizzazione e del cicalino, è possibile che questi non si attivino.
● Paletti sottili o oggetti più bassi del sensore potrebbero non essere rilevati durante
l’avvicinamento, anche se sono stati già rilevati una volta.
● Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto
audio o del fruscio dell’aria nell’impianto dell’aria condizionata.
■ Funzione di avvertenza ostacoli
Quando un ostacolo nelle aree laterali si trova sulla traiettoria del veicolo mentre si
sposta in avanti o in retromarcia, questa funzione avverte il conducente tramite il dis-
play e il cicalino. ( P. 440, 442)
■ Rilevamento ostacolo nelle aree laterali
● Gli ostacoli nelle aree laterali sono rilevati durante la guida mediante la scansione
delle aree laterali con i sensori laterali. Gli ostacoli riconosciuti vengono mantenuti in
memoria fino a 2 minuti circa.
● Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino al completamento
della scansione. Dopo che l’interruttore di alimentazione viene acceso, la scansione
viene completata dopo aver guidato il veicolo per un breve periodo di tempo.
● Quando un ostacolo come un altro veicolo, un pedone o un animale viene rilevato dai
sensori laterali, l’ostacolo può continuare a essere rilevato anche dopo essere uscito
dall’area di rilevamento del sensore laterale.
Ostacolo
Traiettoria del veicolo calcolata
1
2

4455-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

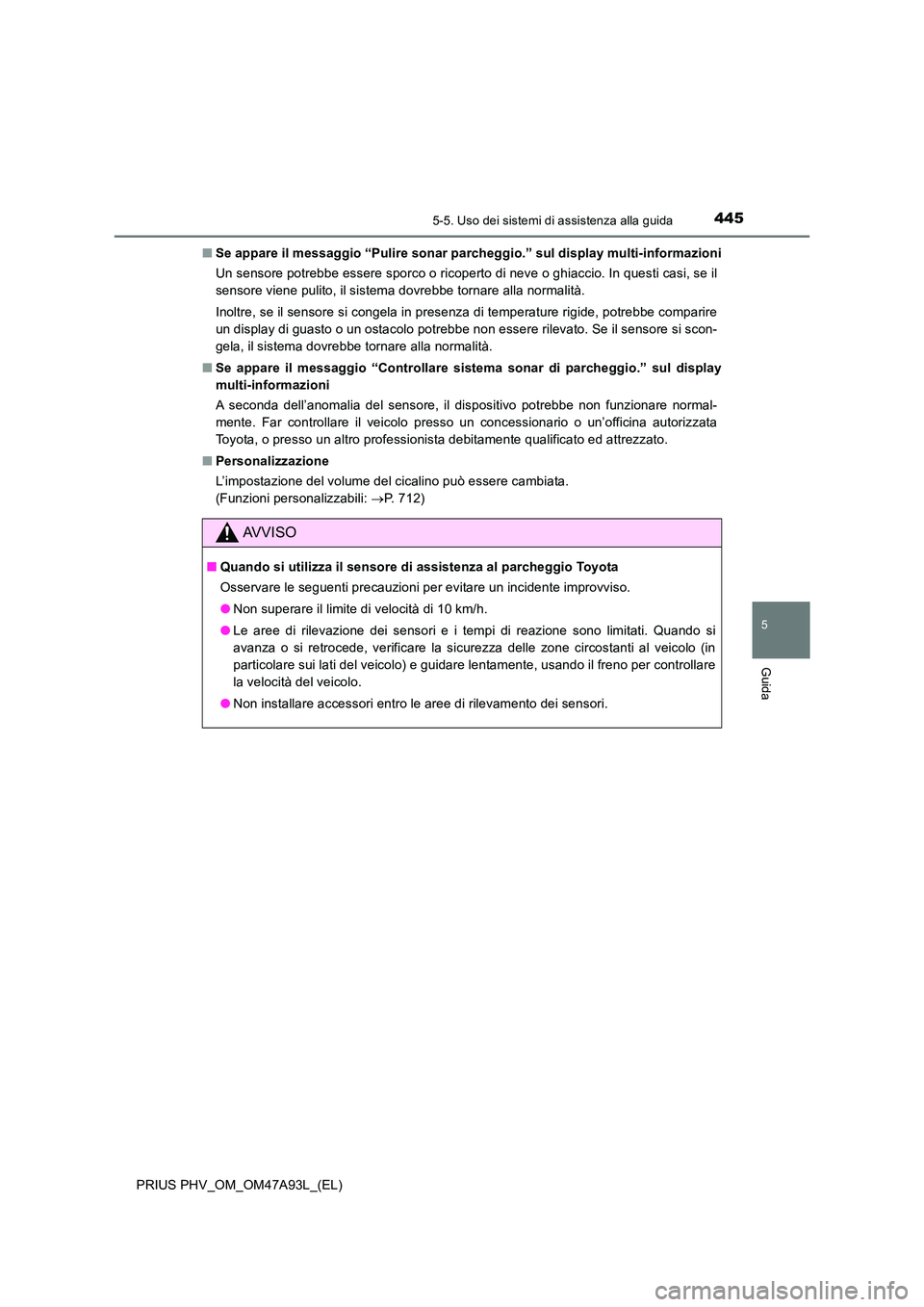

■Se appare il messaggio “Pulire sonar parcheggio.” sul display multi-informazioni
Un sensore potrebbe essere sporco o ricoperto di neve o ghiaccio. In questi casi, se il
sensore viene pulito, il sistema dovrebbe tornare alla normalità.
Inoltre, se il sensore si congela in presenza di temperature rigide, potrebbe comparire
un display di guasto o un ostacolo potrebbe non essere rilevato. Se il sensore si scon-
gela, il sistema dovrebbe tornare alla normalità.
■ Se appare il messaggio “Controllare sistema sonar di parcheggio.” sul display
multi-informazioni
A seconda dell’anomalia del sensore, il dispositivo potrebbe non funzionare normal-
mente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ Personalizzazione
L’impostazione del volume del cicalino può essere cambiata.
(Funzioni personalizzabili: P. 712)
AVVISO
■Quando si utilizza il sensore di assistenza al parcheggio Toyota
Osservare le seguenti precauzioni per evitare un incidente improvviso.
● Non superare il limite di velocità di 10 km/h.
● Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando si
avanza o si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in
particolare sui lati del veicolo) e guidare lentamente, usando il freno per controllare
la velocità del veicolo.
● Non installare accessori entro le aree di rilevamento dei sensori.

4465-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO

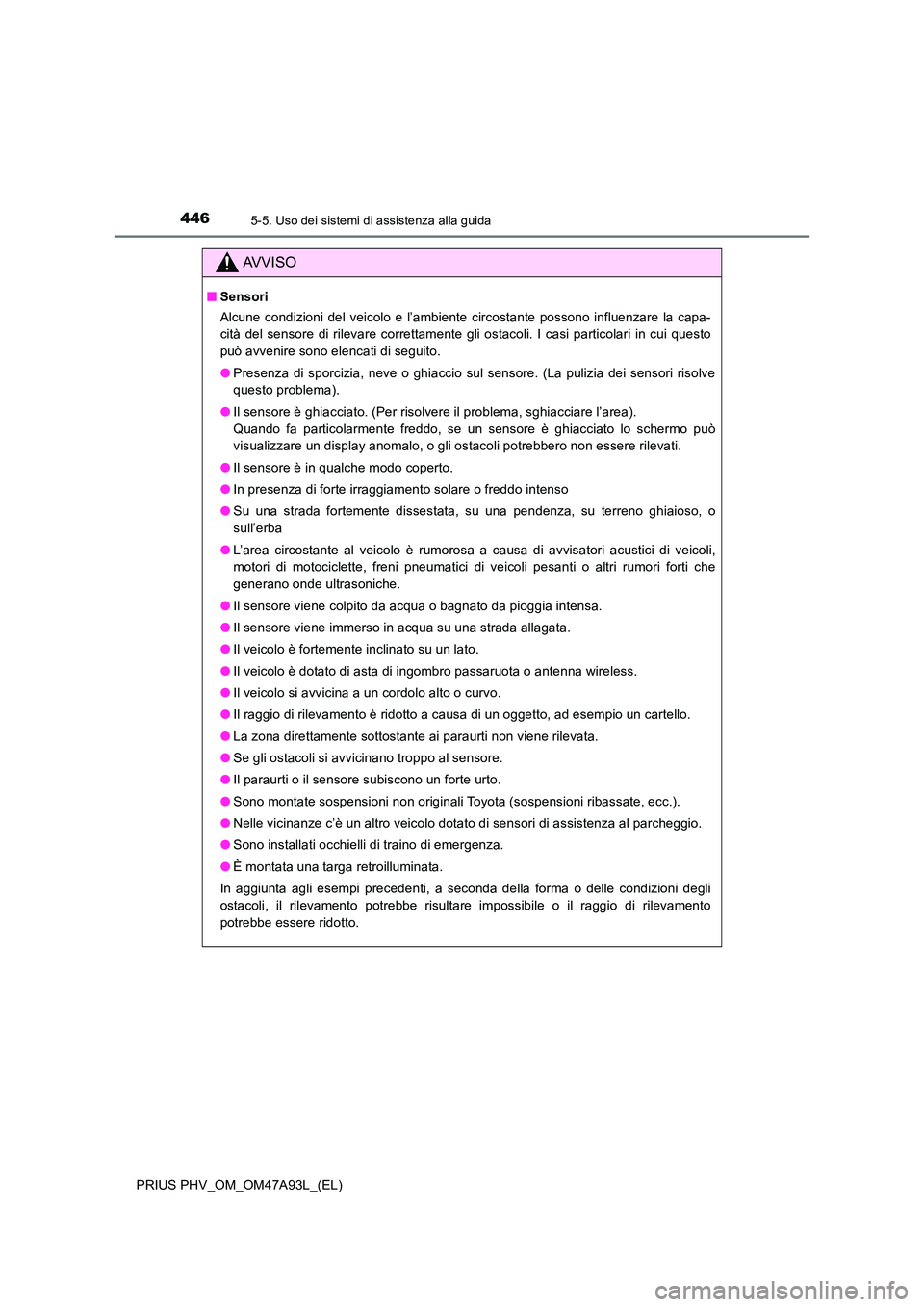

■Sensori
Alcune condizioni del veicolo e l’ambiente circostante possono influenzare la capa-
cità del sensore di rilevare correttamente gli ostacoli. I casi particolari in cui questo
può avvenire sono elencati di seguito.
● Presenza di sporcizia, neve o ghiaccio sul sensore. (La pulizia dei sensori risolve
questo problema).
● Il sensore è ghiacciato. (Per risolvere il problema, sghiacciare l’area).
Quando fa particolarmente freddo, se un sensore è ghiacciato lo schermo può
visualizzare un display anomalo, o gli ostacoli potrebbero non essere rilevati.
● Il sensore è in qualche modo coperto.
● In presenza di forte irraggiamento solare o freddo intenso
● Su una strada fortemente dissestata, su una pendenza, su terreno ghiaioso, o
sull’erba
● L’area circostante al veicolo è rumorosa a causa di avvisatori acustici di veicoli,
motori di motociclette, freni pneumatici di veicoli pesanti o altri rumori forti che
generano onde ultrasoniche.
● Il sensore viene colpito da acqua o bagnato da pioggia intensa.
● Il sensore viene immerso in acqua su una strada allagata.
● Il veicolo è fortemente inclinato su un lato.
● Il veicolo è dotato di asta di ingombro passaruota o antenna wireless.
● Il veicolo si avvicina a un cordolo alto o curvo.
● Il raggio di rilevamento è ridotto a causa di un oggetto, ad esempio un cartello.
● La zona direttamente sottostante ai paraurti non viene rilevata.
● Se gli ostacoli si avvicinano troppo al sensore.
● Il paraurti o il sensore subiscono un forte urto.
● Sono montate sospensioni non originali Toyota (sospensioni ribassate, ecc.).
● Nelle vicinanze c’è un altro veicolo dotato di sensori di assistenza al parcheggio.
● Sono installati occhielli di traino di emergenza.
● È montata una targa retroilluminata.
In aggiunta agli esempi precedenti, a seconda della forma o delle condizioni degli
ostacoli, il rilevamento potrebbe risultare impossibile o il raggio di rilevamento
potrebbe essere ridotto.

4475-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida
AVVISO

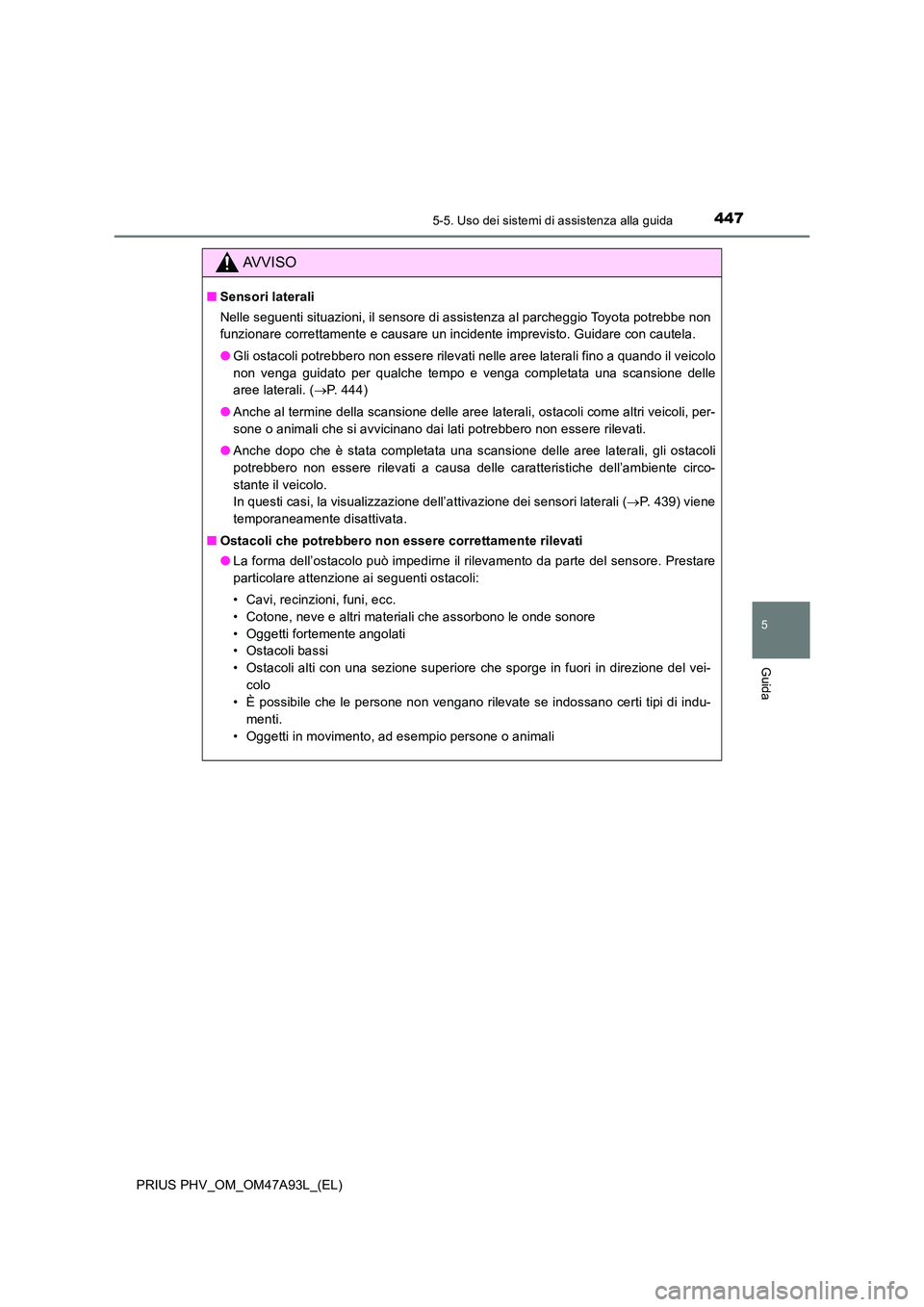

■Sensori laterali
Nelle seguenti situazioni, il sensore di assistenza al parcheggio Toyota potrebbe non
funzionare correttamente e causare un incidente imprevisto. Guidare con cautela.
● Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino a quando il veicolo
non venga guidato per qualche tempo e venga completata una scansione delle
aree laterali. ( P. 444)
● Anche al termine della scansione delle aree laterali, ostacoli come altri veicoli, per-
sone o animali che si avvicinano dai lati potrebbero non essere rilevati.
● Anche dopo che è stata completata una scansione delle aree laterali, gli ostacoli
potrebbero non essere rilevati a causa delle caratteristiche dell’ambiente circo-
stante il veicolo.
In questi casi, la visualizzazione dell’attivazione dei sensori laterali ( P. 439) viene
temporaneamente disattivata.
■ Ostacoli che potrebbero non essere correttamente rilevati
● La forma dell’ostacolo può impedirne il rilevamento da parte del sensore. Prestare
particolare attenzione ai seguenti ostacoli:
• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti fortemente angolati
• Ostacoli bassi
• Ostacoli alti con una sezione superiore che sporge in fuori in direzione del vei-
colo
• È possibile che le persone non vengano rilevate se indossano certi tipi di indu-
menti.
• Oggetti in movimento, ad esempio persone o animali

4485-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)

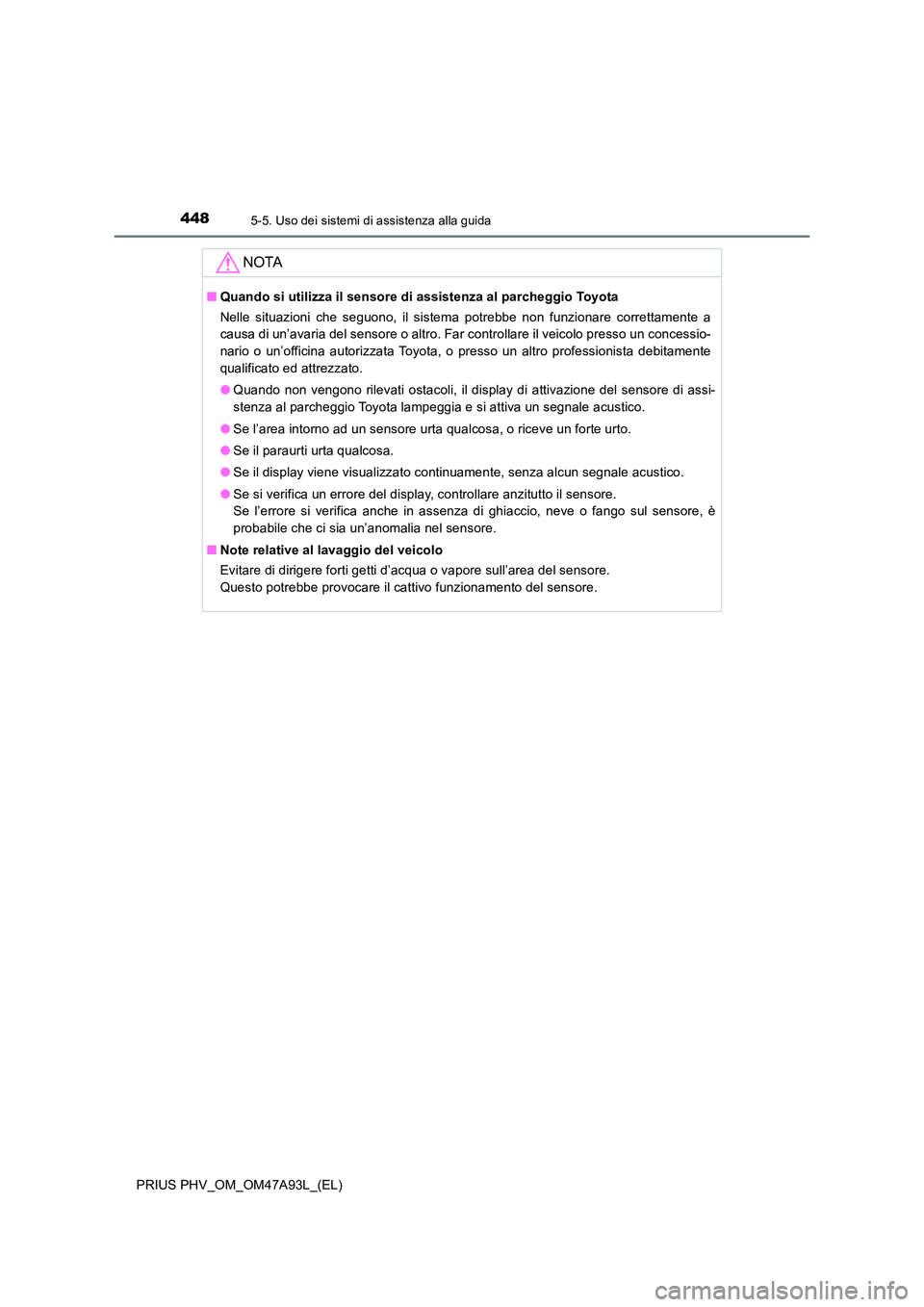

NOTA
■Quando si utilizza il sensore di assistenza al parcheggio Toyota
Nelle situazioni che seguono, il sistema potrebbe non funzionare correttamente a
causa di un’avaria del sensore o altro. Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un altro professionista debitamente
qualificato ed attrezzato.
● Quando non vengono rilevati ostacoli, il display di attivazione del sensore di assi-
stenza al parcheggio Toyota lampeggia e si attiva un segnale acustico.
● Se l’area intorno ad un sensore urta qualcosa, o riceve un forte urto.
● Se il paraurti urta qualcosa.
● Se il display viene visualizzato continuamente, senza alcun segnale acustico.
● Se si verifica un errore del display, controllare anzitutto il sensore.
Se l’errore si verifica anche in assenza di ghiaccio, neve o fango sul sensore, è
probabile che ci sia un’anomalia nel sensore.
■ Note relative al lavaggio del veicolo
Evitare di dirigere forti getti d’acqua o vapore sull’area del sensore.
Questo potrebbe provocare il cattivo funzionamento del sensore.

4495-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida
Sensore di distanza intelligente
Il sistema si attiva nelle seguenti situazioni quando un ostacolo viene rilevato
nella direzione di marcia del veicolo.
◆Il veicolo viene guidato a bassa velocità e il pedale del freno non
viene premuto o viene premuto troppo tardi
◆Il pedale dell’acceleratore viene premuto eccessivamente
: se in dotazione
Quando potrebbe verificarsi uno scontro con un ostacolo mentre si
parcheggia o si viaggia a basse velocità, quando il veicolo avanza
improvvisamente perché si preme il pedale dell’acceleratore per errore
o quando il veicolo si sposta perché si seleziona una posizione del
cambio inappropriata, i sensori rilevano gli ostacoli sulla parte ante-
riore o posteriore nella direzione di marcia del veicolo e il sistema inter-
viene per ridurre l’impatto con ostacoli, ad esempio i muri, e ridurre i
risultanti danni.

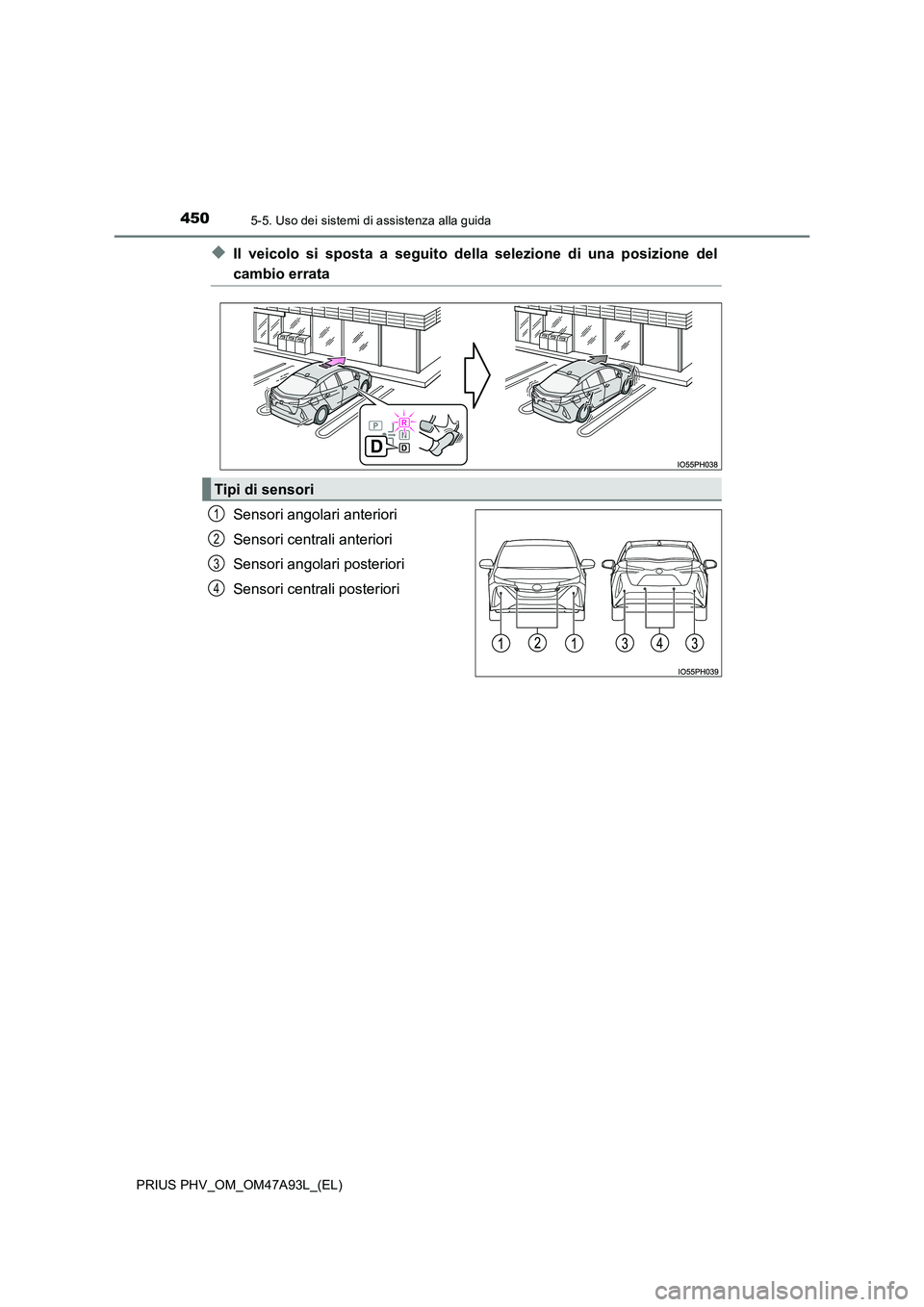

Esempi di attivazione del sistema

4505-5. Uso dei sistemi di assistenza alla guida
PRIUS PHV_OM_OM47A93L_(EL)
◆Il veicolo si sposta a seguito della selezione di una posizione del
cambio errata
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Tipi di sensori
1
2
3
4
