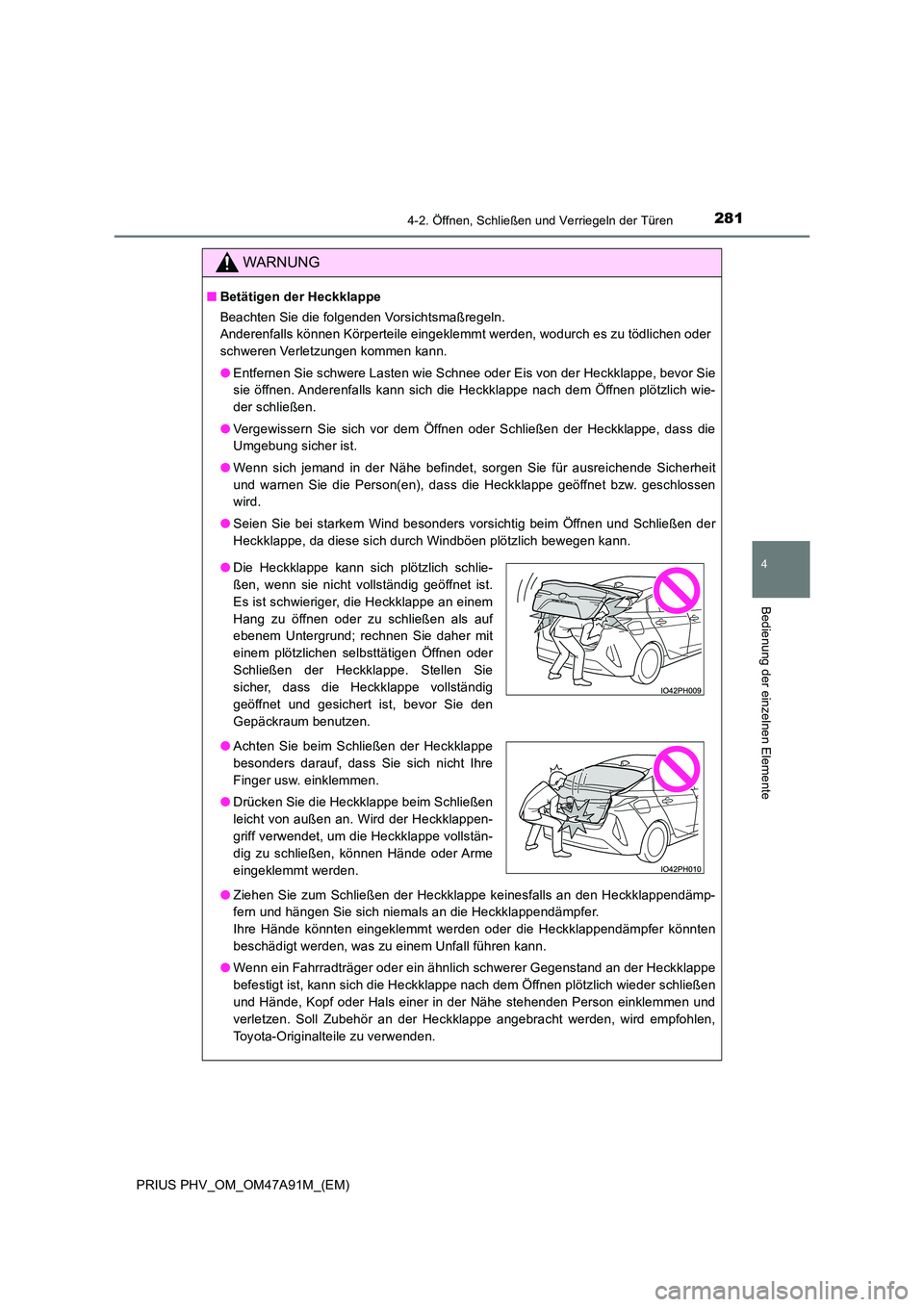

2814-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
WARNUNG
■Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu tödlichen oder
schweren Verletzungen kommen kann.
● Entfernen Sie schwere Lasten wie Schnee oder Eis von der Heckklappe, bevor Sie
sie öffnen. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wie-
der schließen.
● Vergewissern Sie sich vor dem Öffnen oder Schließen der Heckklappe, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie bei starkem Wind besonders vorsichtig beim Öffnen und Schließen der
Heckklappe, da diese sich durch Windböen plötzlich bewegen kann.
● Ziehen Sie zum Schließen der Heckklappe keinesfalls an den Heckklappendämp-
fern und hängen Sie sich niemals an die Heckklappendämpfer.
Ihre Hände könnten eingeklemmt werden oder die Heckklappendämpfer könnten
beschädigt werden, was zu einem Unfall führen kann.
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann sich die Heckklappe nach dem Öffnen plötzlich wieder schließen
und Hände, Kopf oder Hals einer in der Nähe stehenden Person einklemmen und
verletzen. Soll Zubehör an der Heckklappe angebracht werden, wird empfohlen,
Toyota-Originalteile zu verwenden.
● Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet ist.
Es ist schwieriger, die Heckklappe an einem
Hang zu öffnen oder zu schließen als auf
ebenem Untergrund; rechnen Sie daher mit
einem plötzlichen selbsttätigen Öffnen oder
Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.

2824-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
HINWEIS
■Heckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, wodurch es zu
Funktionsstörungen kommen kann.
● Berühren Sie die Dämpfer nicht mit der Hand und belasten Sie sie nicht seitlich.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Toyota-Original-
teile an der Heckklappe an.

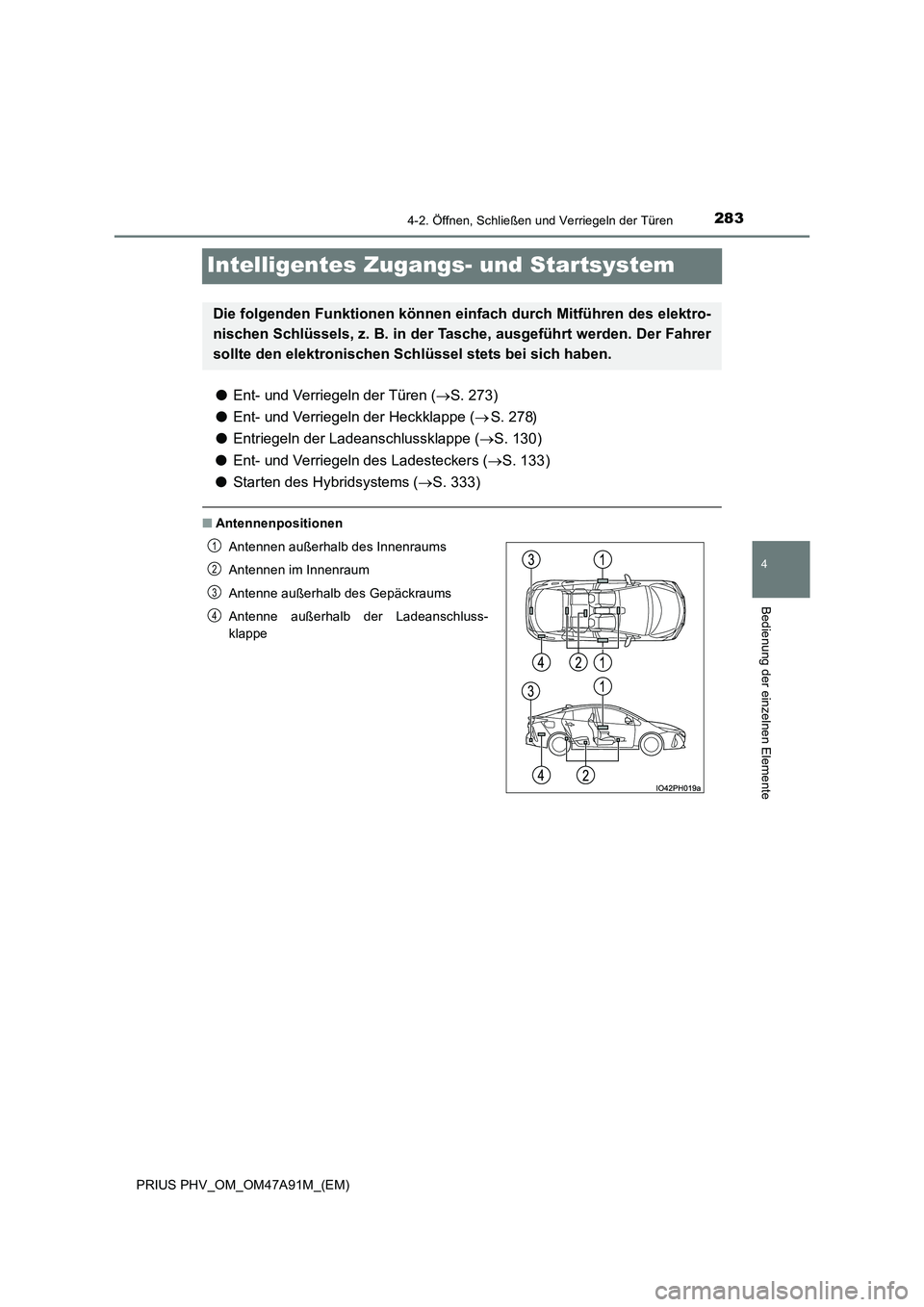

2834-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
Intelligentes Zugangs- und Startsystem
●Ent- und Verriegeln der Türen (S. 273)
● Ent- und Verriegeln der Heckklappe (S. 278)
● Entriegeln der Ladeanschlussklappe (S. 130)
● Ent- und Verriegeln des Ladesteckers (S. 133)
● Starten des Hybridsystems (S. 333)
■Antennenpositionen
Die folgenden Funktionen können einfach durch Mitführen des elektro-
nischen Schlüssels, z. B. in der Tasche, ausgeführt werden. Der Fahrer
sollte den elektronischen Schlüssel stets bei sich haben.
Antennen außerhalb des Innenraums
Antennen im Innenraum
Antenne außerhalb des Gepäckraums
Antenne außerhalb der Ladeanschluss-
klappe
1
2
3
4

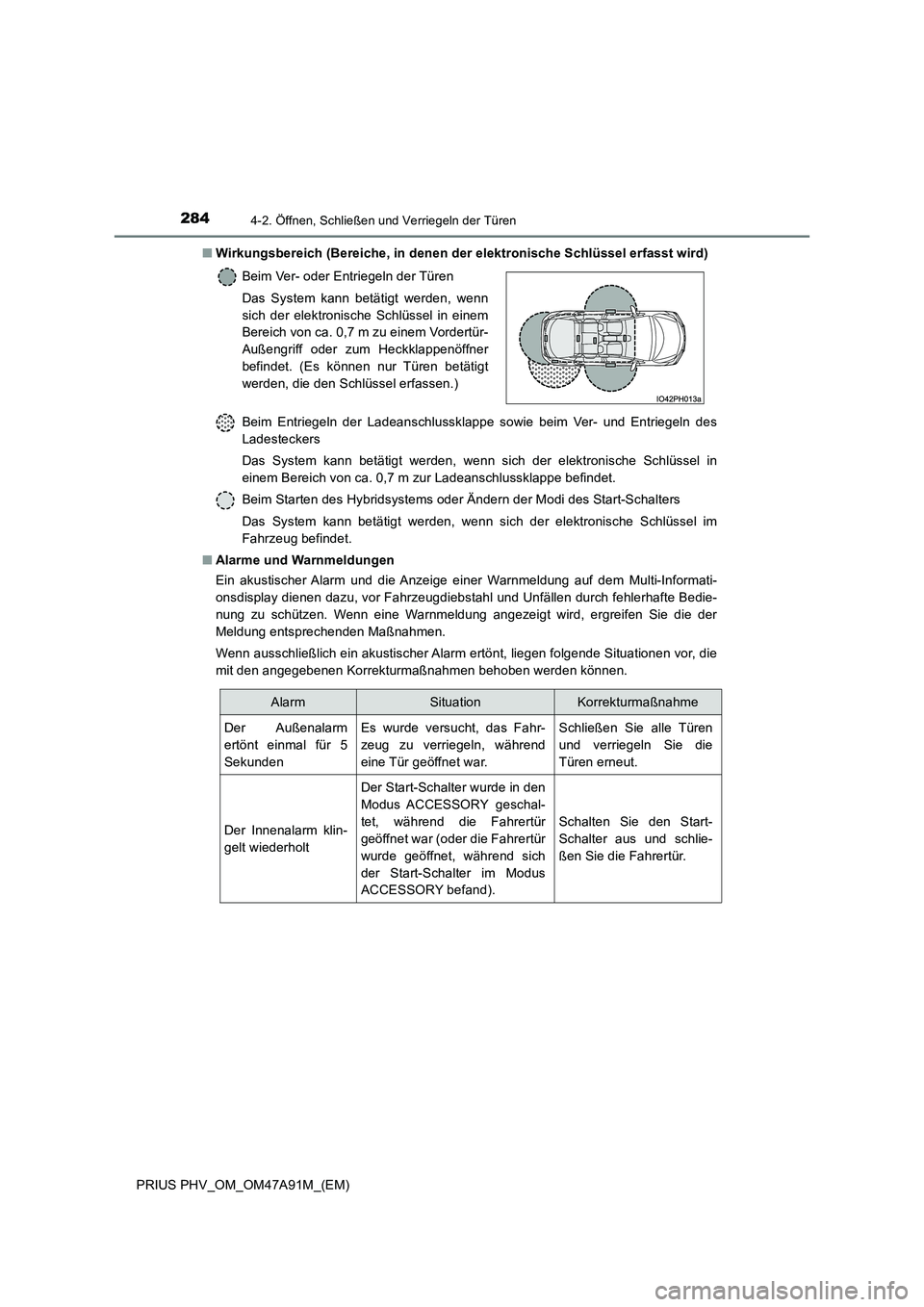

2844-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
Beim Entriegeln der Ladeanschlussklappe sowie beim Ver- und Entriegeln des
Ladesteckers
Das System kann betätigt werden, wenn sich der elektronische Schlüssel in
einem Bereich von ca. 0,7 m zur Ladeanschlussklappe befindet.
Beim Starten des Hybridsystems oder Ändern der Modi des Start-Schalters
Das System kann betätigt werden, wenn sich der elektronische Schlüssel im
Fahrzeug befindet.
■ Alarme und Warnmeldungen
Ein akustischer Alarm und die Anzeige einer Warnmeldung auf dem Multi-Informati-
onsdisplay dienen dazu, vor Fahrzeugdiebstahl und Unfällen durch fehlerhafte Bedie-
nung zu schützen. Wenn eine Warnmeldung angezeigt wird, ergreifen Sie die der
Meldung entsprechenden Maßnahmen.
Wenn ausschließlich ein akustischer Alarm ertönt, liegen folgende Situationen vor, die
mit den angegebenen Korrekturmaßnahmen behoben werden können.
Beim Ver- oder Entriegeln der Türen
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von ca. 0,7 m zu einem Vordertür-
Außengriff oder zum Heckklappenöffner
befindet. (Es können nur Türen betätigt
werden, die den Schlüssel erfassen.)
AlarmSituationKorrekturmaßnahme
Der Außenalarm
ertönt einmal für 5
Sekunden
Es wurde versucht, das Fahr-
zeug zu verriegeln, während
eine Tür geöffnet war.
Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm klin-
gelt wiederholt
Der Start-Schalter wurde in den
Modus ACCESSORY geschal-
tet, während die Fahrertür
geöffnet war (oder die Fahrertür
wurde geöffnet, während sich
der Start-Schalter im Modus
ACCESSORY befand).
Schalten Sie den Start-
Schalter aus und schlie-
ßen Sie die Fahrertür.

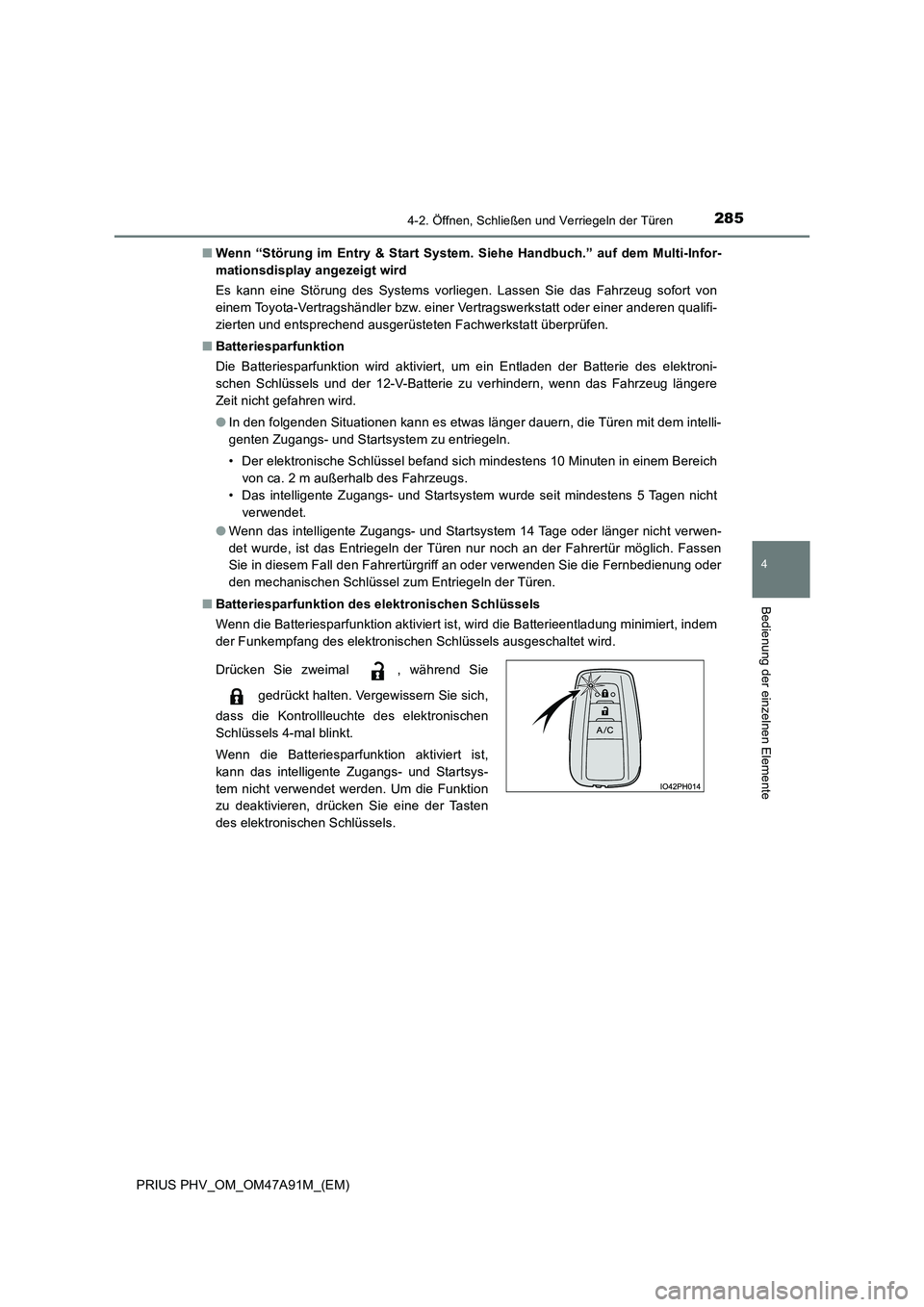

2854-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
■Wenn “Störung im Entry & Start System. Siehe Handbuch.” auf dem Multi-Infor-
mationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektroni-
schen Schlüssels und der 12-V-Batterie zu verhindern, wenn das Fahrzeug längere
Zeit nicht gefahren wird.
● In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelli-
genten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich
von ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht
verwendet.
● Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen
Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder
den mechanischen Schlüssel zum Entriegeln der Türen.
■ Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, wird die Batterieentladung minimiert, indem
der Funkempfang des elektronischen Schlüssels ausgeschaltet wird.
Drücken Sie zweimal , während Sie
gedrückt halten. Vergewissern Sie sich,
dass die Kontrollleuchte des elektronischen
Schlüssels 4-mal blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Zugangs- und Startsys-
tem nicht verwendet werden. Um die Funktion
zu deaktivieren, drücken Sie eine der Tasten
des elektronischen Schlüssels.

2864-2. Öffnen, Schließen und Verriegeln der Türen

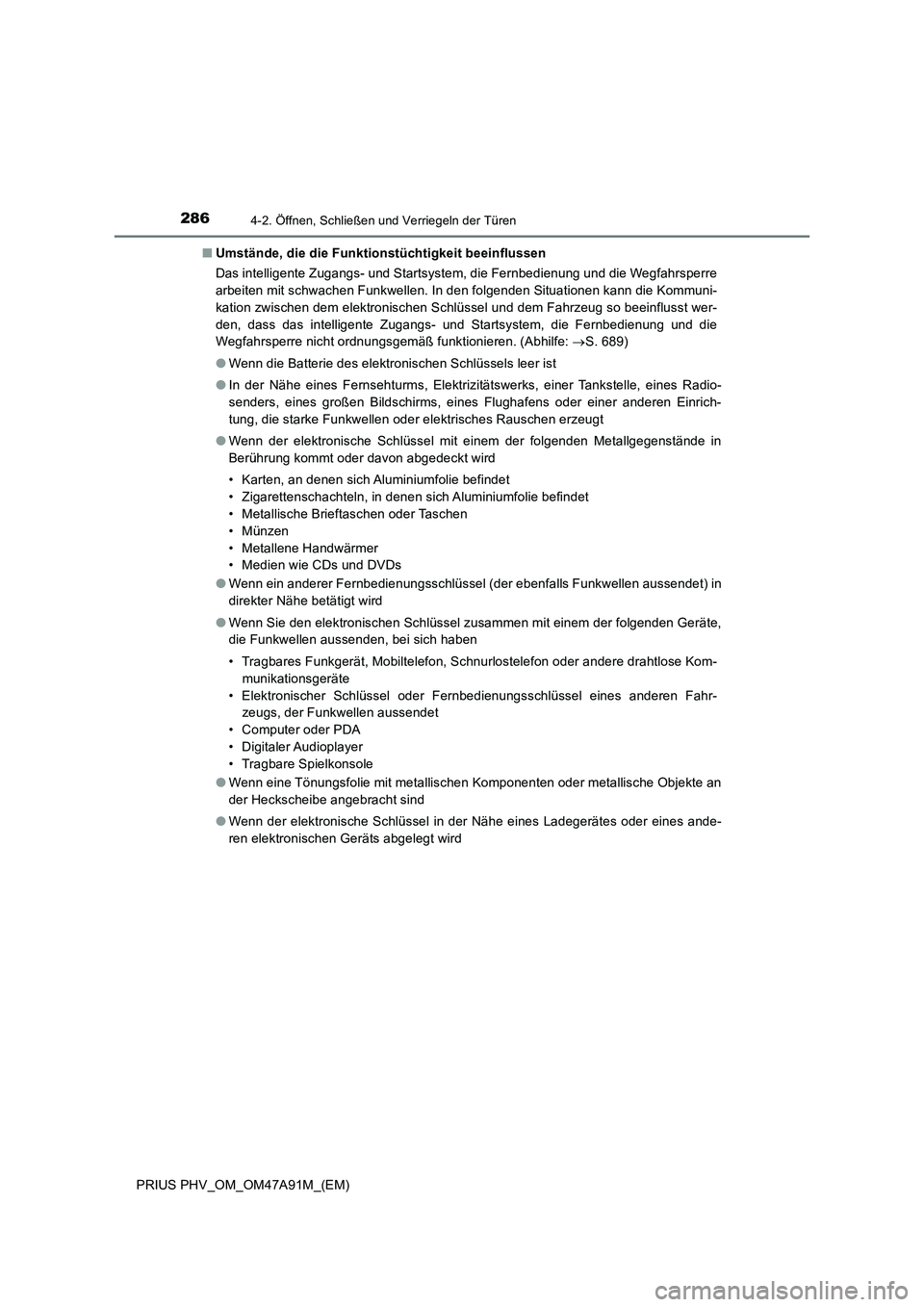

PRIUS PHV_OM_OM47A91M_(EM)■Umstände, die die Funktionstüchtigkeit beeinflussen
Das intelligente Zugangs- und Startsystem, die Fernbedienung und die Wegfahrsperre
arbeiten mit schwachen Funkwellen. In den folgenden Situationen kann die Kommuni-
kation zwischen dem elektronischen Schlüssel und dem Fahrzeug so beeinflusst wer-
den, dass das intelligente Zugangs- und Startsystem, die Fernbedienung und die
Wegfahrsperre nicht ordnungsgemäß funktionieren. (Abhilfe: S. 689)
●Wenn die Batterie des elektronischen Schlüssels leer ist
●In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radio-
senders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder elektrisches Rauschen erzeugt
●Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in
Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Aluminiumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
●Wenn ein anderer Fernbedienungsschlüssel (der ebenfalls Funkwellen aussendet) in
direkter Nähe betätigt wird
●Wenn Sie den elektronischen Schlüssel zusammen mit einem der folgenden Geräte,
die Funkwellen aussenden, bei sich haben
• Tragbares Funkgerät, Mobiltelefon, Schnurlostelefon oder andere drahtlose Kom-
munikationsgeräte
• Elektronischer Schlüssel oder Fernbedienungsschlüssel eines anderen Fahr-
zeugs, der Funkwellen aussendet
• Computer oder PDA
• Digitaler Audioplayer
• Tragbare Spielkonsole
●Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Objekte an
der Heckscheibe angebracht sind
●Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird

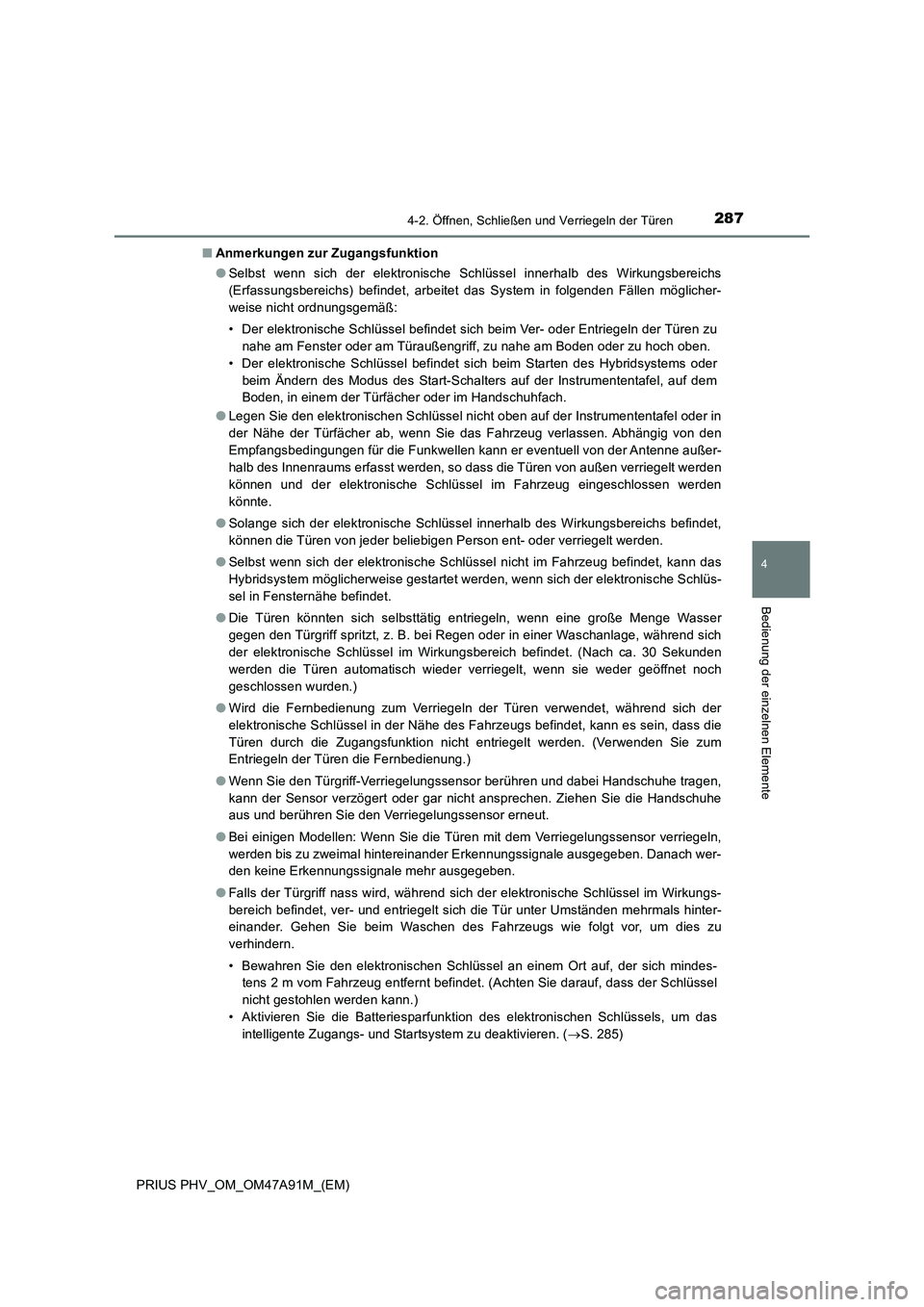

2874-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
■Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereichs) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Starten des Hybridsystems oder
beim Ändern des Modus des Start-Schalters auf der Instrumententafel, auf dem
Boden, in einem der Türfächer oder im Handschuhfach.
●Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. Abhängig von den
Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne außer-
halb des Innenraums erfasst werden, so dass die Türen von außen verriegelt werden
können und der elektronische Schlüssel im Fahrzeug eingeschlossen werden
könnte.
●Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ent- oder verriegelt werden.
●Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann das
Hybridsystem möglicherweise gestartet werden, wenn sich der elektronische Schlüs-
sel in Fensternähe befindet.
●Die Türen könnten sich selbsttätig entriegeln, wenn eine große Menge Wasser
gegen den Türgriff spritzt, z. B. bei Regen oder in einer Waschanlage, während sich
der elektronische Schlüssel im Wirkungsbereich befindet. (Nach ca. 30 Sekunden
werden die Türen automatisch wieder verriegelt, wenn sie weder geöffnet noch
geschlossen wurden.)
●Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Türen durch die Zugangsfunktion nicht entriegelt werden. (Verwenden Sie zum
Entriegeln der Türen die Fernbedienung.)
●Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen,
kann der Sensor verzögert oder gar nicht ansprechen. Ziehen Sie die Handschuhe
aus und berühren Sie den Verriegelungssensor erneut.
●Bei einigen Modellen: Wenn Sie die Türen mit dem Verriegelungssensor verriegeln,
werden bis zu zweimal hintereinander Erkennungssignale ausgegeben. Danach wer-
den keine Erkennungssignale mehr ausgegeben.
●Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern.
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das
intelligente Zugangs- und Startsystem zu deaktivieren. (S. 285)

2884-2. Öffnen, Schließen und Verriegeln der Türen

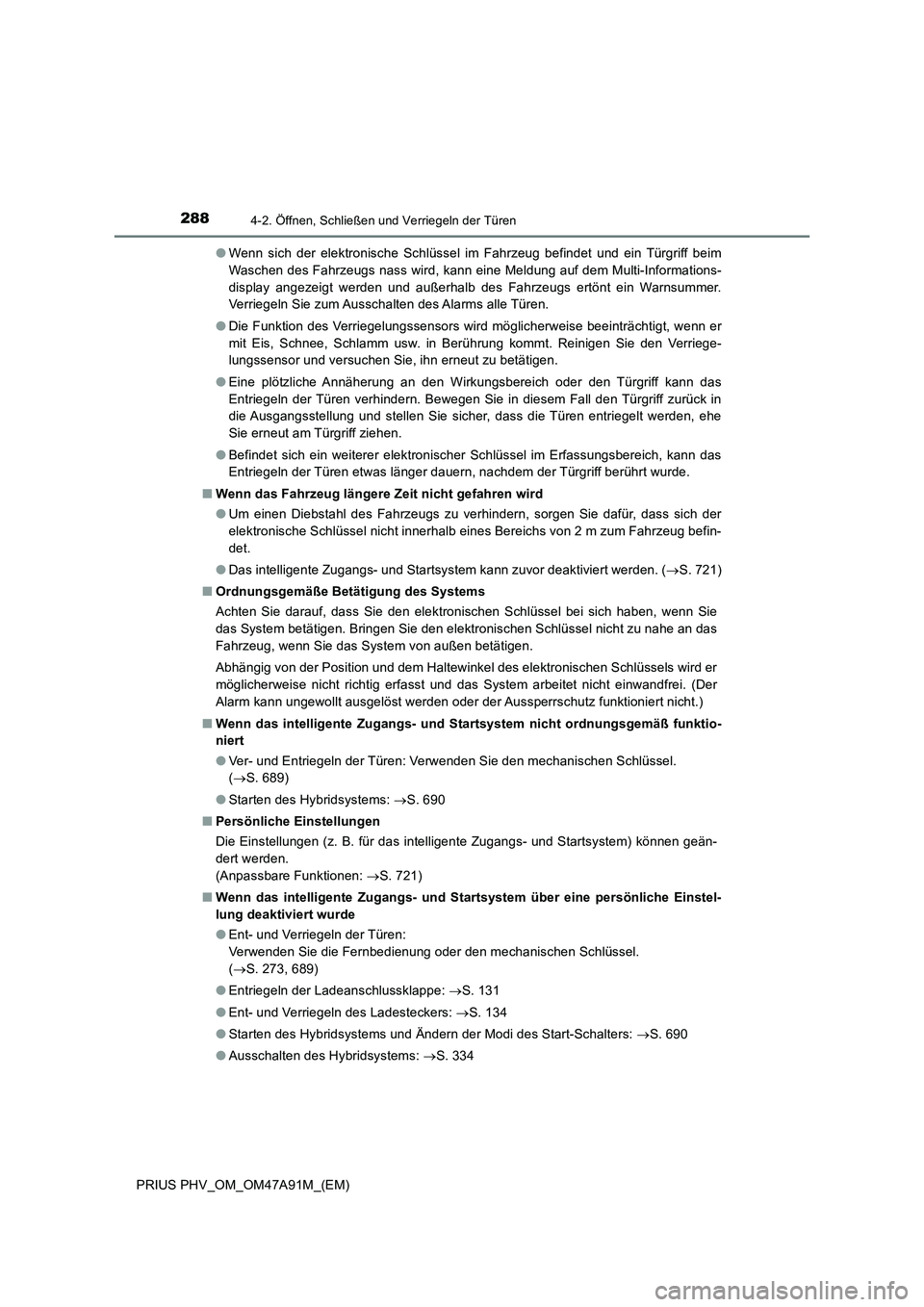

PRIUS PHV_OM_OM47A91M_(EM)●Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
●Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen.
●Eine plötzliche Annäherung an den Wirkungsbereich oder den Türgriff kann das
Entriegeln der Türen verhindern. Bewegen Sie in diesem Fall den Türgriff zurück in
die Ausgangsstellung und stellen Sie sicher, dass die Türen entriegelt werden, ehe
Sie erneut am Türgriff ziehen.
●Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.
■Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
●Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden. (S. 721)
■Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder der Aussperrschutz funktioniert nicht.)
■Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(S. 689)
●Starten des Hybridsystems: S. 690
■Persönliche Einstellungen
Die Einstellungen (z. B. für das intelligente Zugangs- und Startsystem) können geän-
dert werden.
(Anpassbare Funktionen: S. 721)
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
●Ent- und Verriegeln der Türen:
Verwenden Sie die Fernbedienung oder den mechanischen Schlüssel.
(S. 273, 689)
●Entriegeln der Ladeanschlussklappe: S. 131
●Ent- und Verriegeln des Ladesteckers: S. 134
●Starten des Hybridsystems und Ändern der Modi des Start-Schalters: S. 690
●Ausschalten des Hybridsystems: S. 334

2894-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente

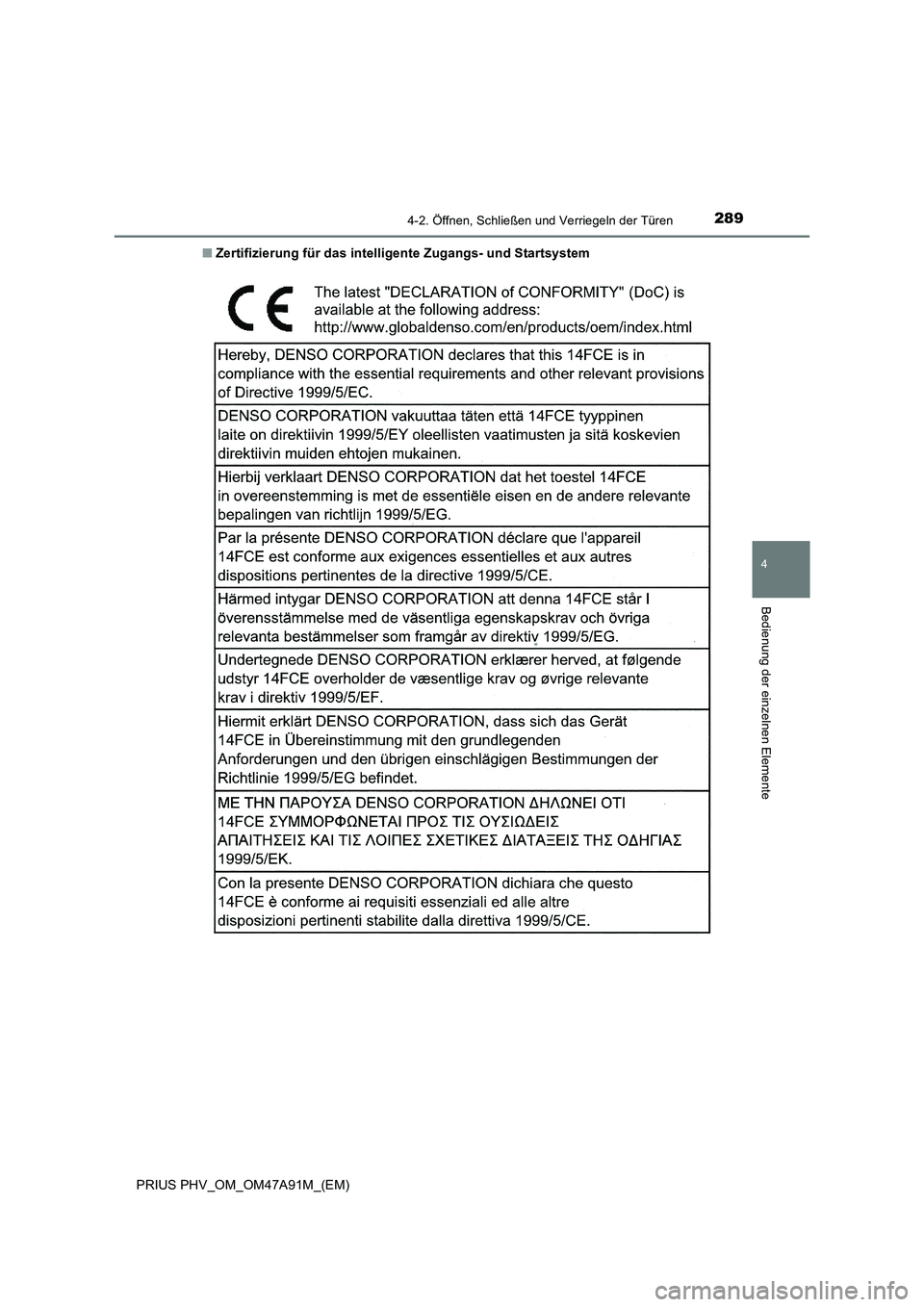

■Zertifizierung für das intelligente Zugangs- und Startsystem

2904-2. Öffnen, Schließen und Verriegeln der Türen
PRIUS PHV_OM_OM47A91M_(EM)
