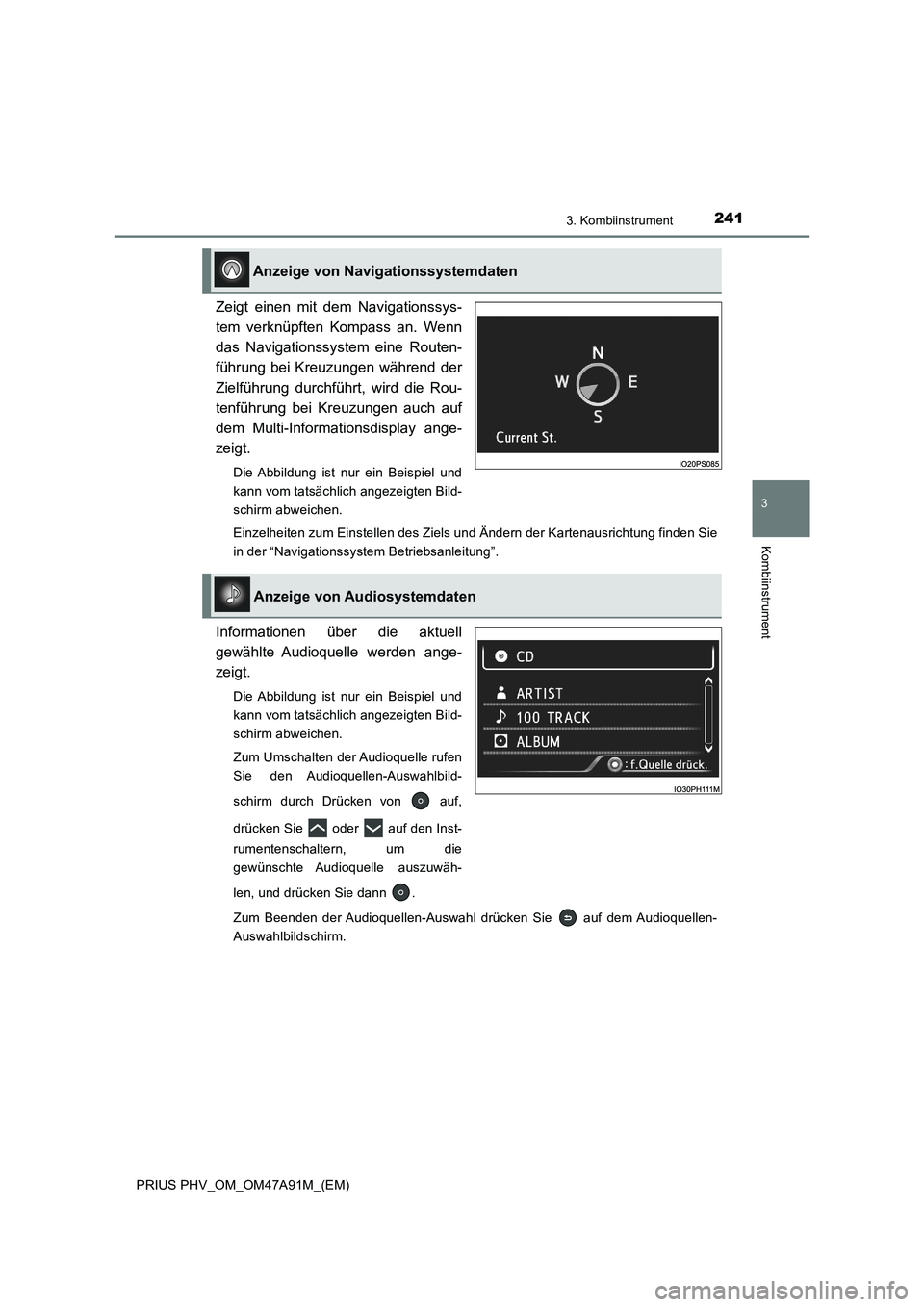

Page 241 of 752

2413. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
Zeigt einen mit dem Navigationssys-
tem verknüpften Kompass an. Wenn
das Navigationssystem eine Routen-
führung bei Kreuzungen während der
Zielführung durchführt, wird die Rou-
tenführung bei Kreuzungen auch auf
dem Multi-Informationsdisplay ange-
zeigt.
Die Abbildung ist nur ein Beispiel und
kann vom tatsächlich angezeigten Bild-
schirm abweichen.
Einzelheiten zum Einstellen des Ziels und Ändern der Kartenausrichtung finden Sie
in der “Navigationssystem Betriebsanleitung”.
Informationen über die aktuell
gewählte Audioquelle werden ange-
zeigt.
Die Abbildung ist nur ein Beispiel und
kann vom tatsächlich angezeigten Bild-
schirm abweichen.
Zum Umschalten der Audioquelle rufen
Sie den Audioquellen-Auswahlbild-
schirm durch Drücken von auf,
drücken Sie oder auf den Inst-
rumentenschaltern, um die
gewünschte Audioquelle auszuwäh-
len, und drücken Sie dann .
Zum Beenden der Audioquellen-Auswahl drücken Sie auf dem Audioquellen-
Auswahlbildschirm.
Anzeige von Navigationssystemdaten
Anzeige von Audiosystemdaten

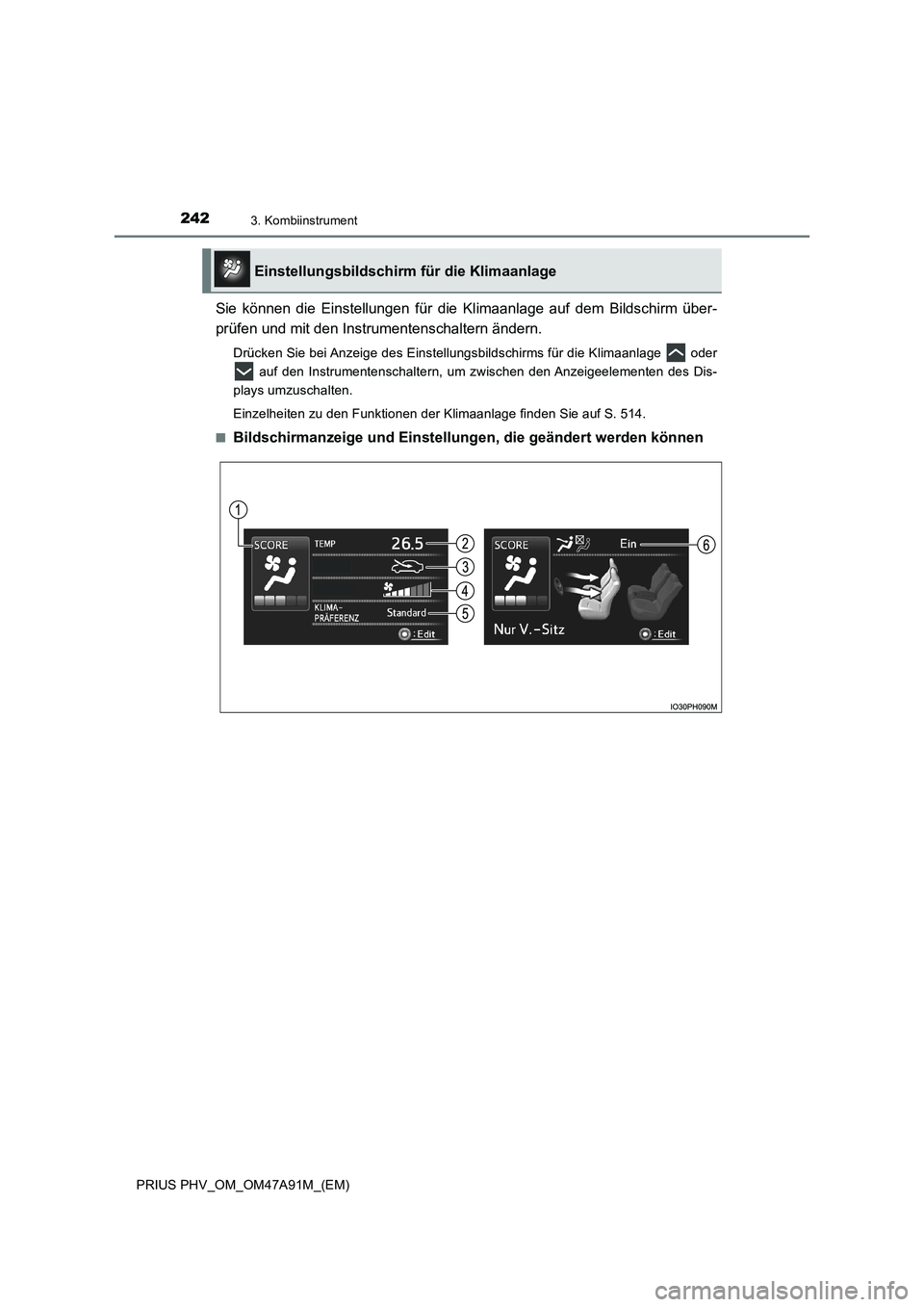

Page 242 of 752

2423. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
Sie können die Einstellungen für die Klimaanlage auf dem Bildschirm über-
prüfen und mit den Instrumentenschaltern ändern.
Drücken Sie bei Anzeige des Einstellungsbildschirms für die Klimaanlage oder
auf den Instrumentenschaltern, um zwischen den Anzeigeelementen des Dis-
plays umzuschalten.
Einzelheiten zu den Funktionen der Klimaanlage finden Sie auf S. 514.
■
Bildschirmanzeige und Einstellungen, die geändert werden können
Einstellungsbildschirm für die Klimaanlage

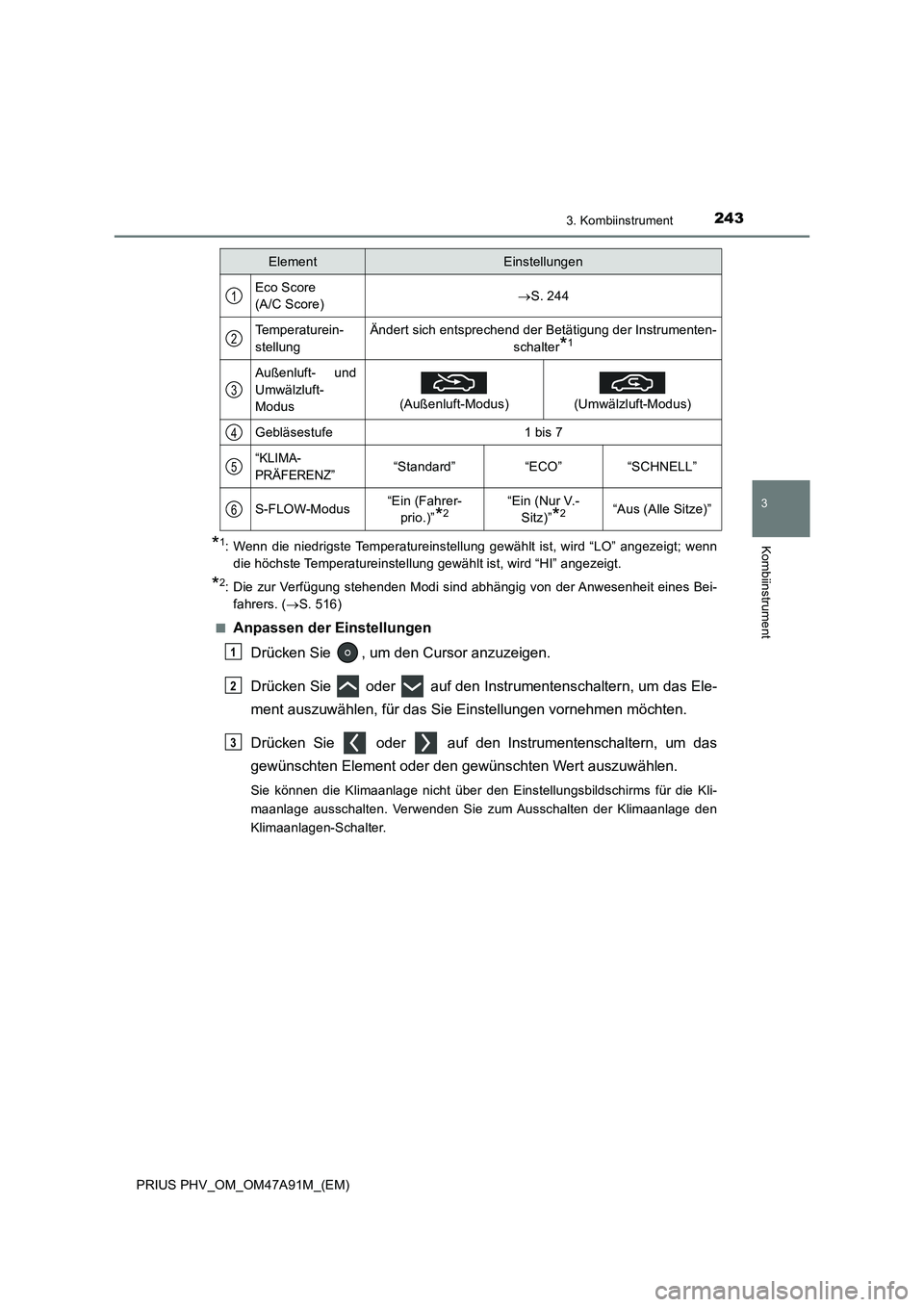

Page 243 of 752

2433. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
*1: Wenn die niedrigste Temperatureinstellung gewählt ist, wird “LO” angezeigt; wenn
die höchste Temperatureinstellung gewählt ist, wird “HI” angezeigt.
*2: Die zur Verfügung stehenden Modi sind abhängig von der Anwesenheit eines Bei-
fahrers. (S. 516)
■
Anpassen der Einstellungen
Drücken Sie , um den Cursor anzuzeigen.
Drücken Sie oder auf den Instrumentenschaltern, um das Ele-
ment auszuwählen, für das Sie Einstellungen vornehmen möchten.
Drücken Sie oder auf den Instrumentenschaltern, um das
gewünschten Element oder den gewünschten Wert auszuwählen.
Sie können die Klimaanlage nicht über den Einstellungsbildschirms für die Kli-
maanlage ausschalten. Verwenden Sie zum Ausschalten der Klimaanlage den
Klimaanlagen-Schalter.
ElementEinstellungen
Eco Score
(A/C Score)S. 244
Temperaturein-
stellungÄndert sich entsprechend der Betätigung der Instrumenten-
schalter
*1
Außenluft- und
Umwälzluft-
Modus
(Außenluft-Modus)
(Umwälzluft-Modus)
Gebläsestufe1 bis 7
“KLIMA-
PRÄFERENZ”“Standard”“ECO”“SCHNELL”
S-FLOW-Modus“Ein (Fahrer-
prio.)”
*2“Ein (Nur V.-
Sitz)”
*2“Aus (Alle Sitze)”
1
2
3
4
5
6
1
2
3

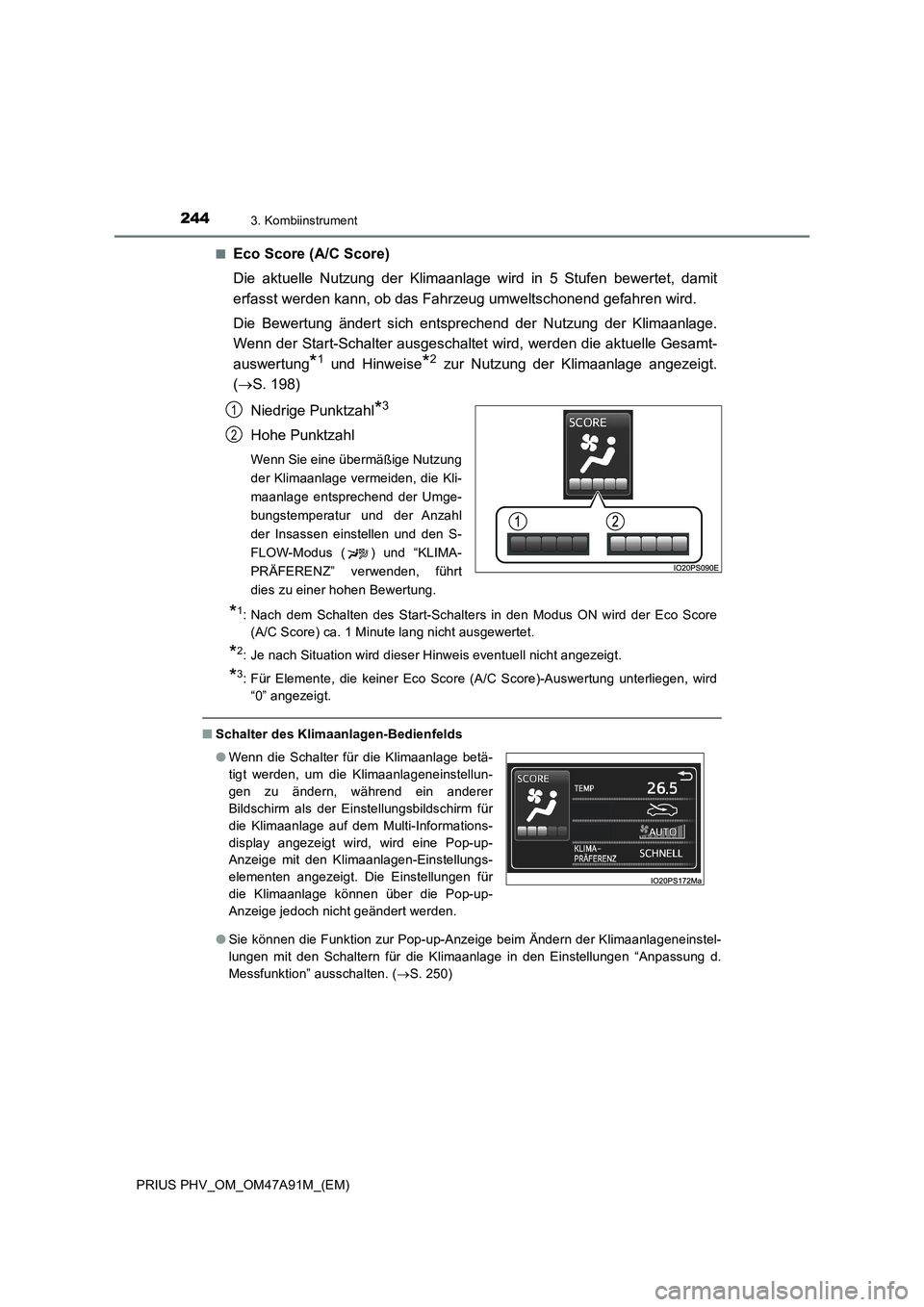

Page 244 of 752

2443. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Eco Score (A/C Score)
Die aktuelle Nutzung der Klimaanlage wird in 5 Stufen bewertet, damit
erfasst werden kann, ob das Fahrzeug umweltschonend gefahren wird.
Die Bewertung ändert sich entsprechend der Nutzung der Klimaanlage.
Wenn der Start-Schalter ausgeschaltet wird, werden die aktuelle Gesamt-
auswertung
*1 und Hinweise*2 zur Nutzung der Klimaanlage angezeigt.
(S. 198)
Niedrige Punktzahl
*3
Hohe Punktzahl
Wenn Sie eine übermäßige Nutzung
der Klimaanlage vermeiden, die Kli-
maanlage entsprechend der Umge-
bungstemperatur und der Anzahl
der Insassen einstellen und den S-
FLOW-Modus ( ) und “KLIMA-
PRÄFERENZ” verwenden, führt
dies zu einer hohen Bewertung.
*1: Nach dem Schalten des Start-Schalters in den Modus ON wird der Eco Score
(A/C Score) ca. 1 Minute lang nicht ausgewertet.
*2: Je nach Situation wird dieser Hinweis eventuell nicht angezeigt.
*3: Für Elemente, die keiner Eco Score (A/C Score)-Auswertung unterliegen, wird
“0” angezeigt.
■Schalter des Klimaanlagen-Bedienfelds
●Sie können die Funktion zur Pop-up-Anzeige beim Ändern der Klimaanlageneinstel-
lungen mit den Schaltern für die Klimaanlage in den Einstellungen “Anpassung d.
Messfunktion” ausschalten. (S. 250)
1
2
●Wenn die Schalter für die Klimaanlage betä-
tigt werden, um die Klimaanlageneinstellun-
gen zu ändern, während ein anderer
Bildschirm als der Einstellungsbildschirm für
die Klimaanlage auf dem Multi-Informations-
display angezeigt wird, wird eine Pop-up-
Anzeige mit den Klimaanlagen-Einstellungs-
elementen angezeigt. Die Einstellungen für
die Klimaanlage können über die Pop-up-
Anzeige jedoch nicht geändert werden.

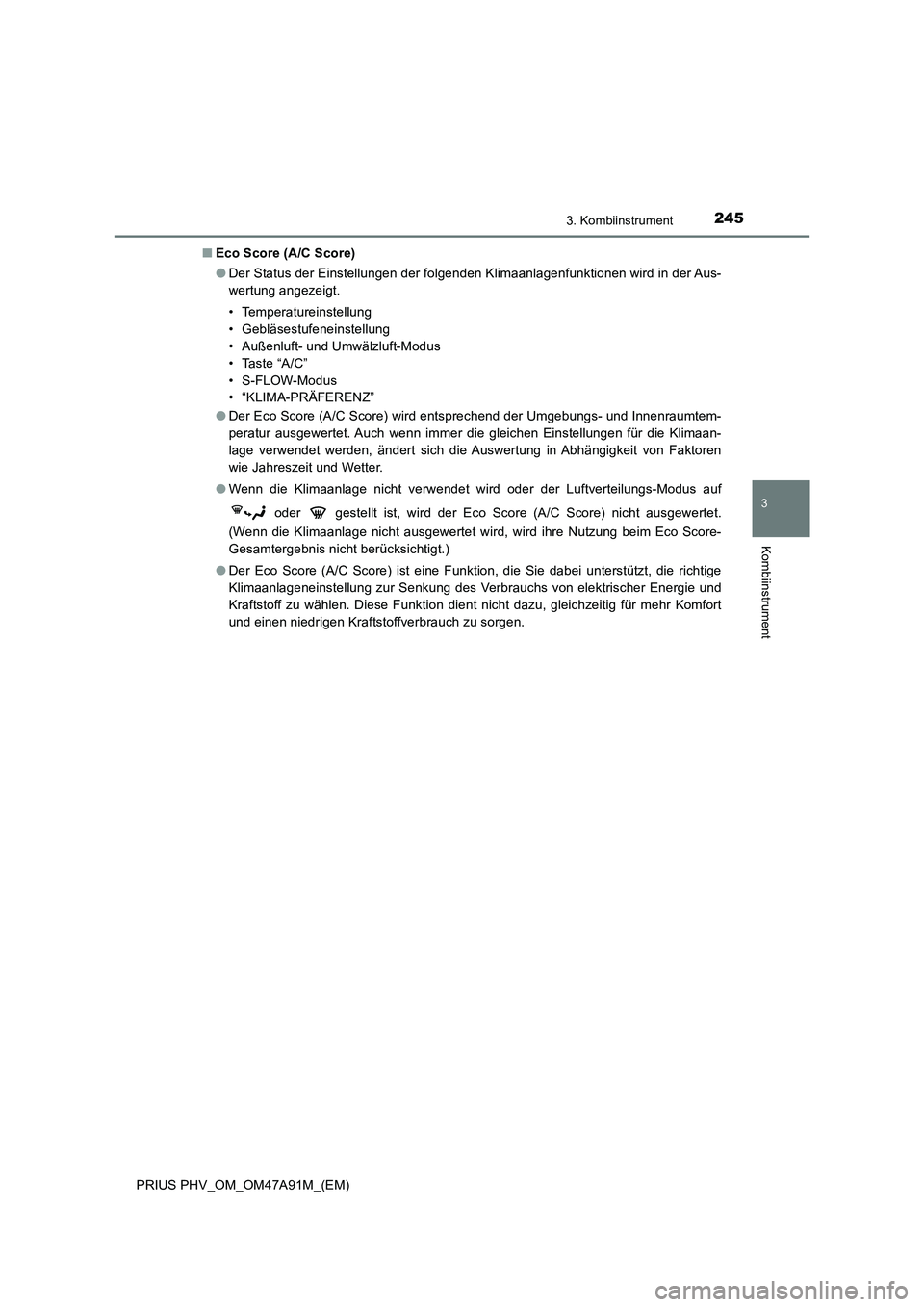

Page 245 of 752

2453. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■Eco Score (A/C Score)
●Der Status der Einstellungen der folgenden Klimaanlagenfunktionen wird in der Aus-
wertung angezeigt.
• Temperatureinstellung
• Gebläsestufeneinstellung
• Außenluft- und Umwälzluft-Modus
• Taste “A/C”
• S-FLOW-Modus
• “KLIMA-PRÄFERENZ”
●Der Eco Score (A/C Score) wird entsprechend der Umgebungs- und Innenraumtem-
peratur ausgewertet. Auch wenn immer die gleichen Einstellungen für die Klimaan-
lage verwendet werden, ändert sich die Auswertung in Abhängigkeit von Faktoren
wie Jahreszeit und Wetter.
●Wenn die Klimaanlage nicht verwendet wird oder der Luftverteilungs-Modus auf
oder gestellt ist, wird der Eco Score (A/C Score) nicht ausgewertet.
(Wenn die Klimaanlage nicht ausgewertet wird, wird ihre Nutzung beim Eco Score-
Gesamtergebnis nicht berücksichtigt.)
●Der Eco Score (A/C Score) ist eine Funktion, die Sie dabei unterstützt, die richtige
Klimaanlageneinstellung zur Senkung des Verbrauchs von elektrischer Energie und
Kraftstoff zu wählen. Diese Funktion dient nicht dazu, gleichzeitig für mehr Komfort
und einen niedrigen Kraftstoffverbrauch zu sorgen.

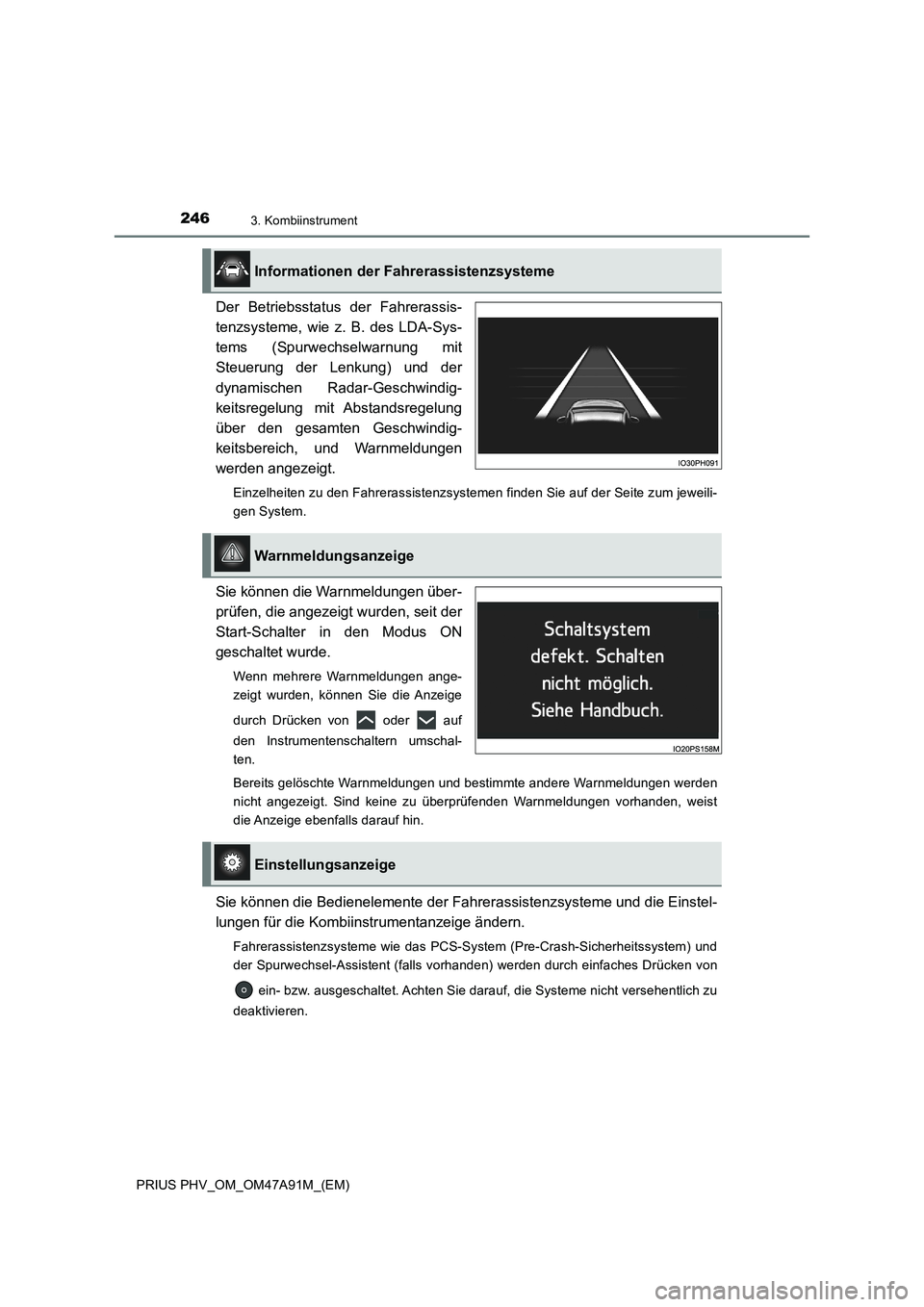

Page 246 of 752

2463. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
Der Betriebsstatus der Fahrerassis-
tenzsysteme, wie z. B. des LDA-Sys-
tems (Spurwechselwarnung mit
Steuerung der Lenkung) und der
dynamischen Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich, und Warnmeldungen
werden angezeigt.
Einzelheiten zu den Fahrerassistenzsystemen finden Sie auf der Seite zum jeweili-
gen System.
Sie können die Warnmeldungen über-
prüfen, die angezeigt wurden, seit der
Start-Schalter in den Modus ON
geschaltet wurde.
Wenn mehrere Warnmeldungen ange-
zeigt wurden, können Sie die Anzeige
durch Drücken von oder auf
den Instrumentenschaltern umschal-
ten.
Bereits gelöschte Warnmeldungen und bestimmte andere Warnmeldungen werden
nicht angezeigt. Sind keine zu überprüfenden Warnmeldungen vorhanden, weist
die Anzeige ebenfalls darauf hin.
Sie können die Bedienelemente der Fahrerassistenzsysteme und die Einstel-
lungen für die Kombiinstrumentanzeige ändern.
Fahrerassistenzsysteme wie das PCS-System (Pre-Crash-Sicherheitssystem) und
der Spurwechsel-Assistent (falls vorhanden) werden durch einfaches Drücken von
ein- bzw. ausgeschaltet. Achten Sie darauf, die Systeme nicht versehentlich zu
deaktivieren.
Informationen der Fahrerassistenzsysteme
Warnmeldungsanzeige
Einstellungsanzeige

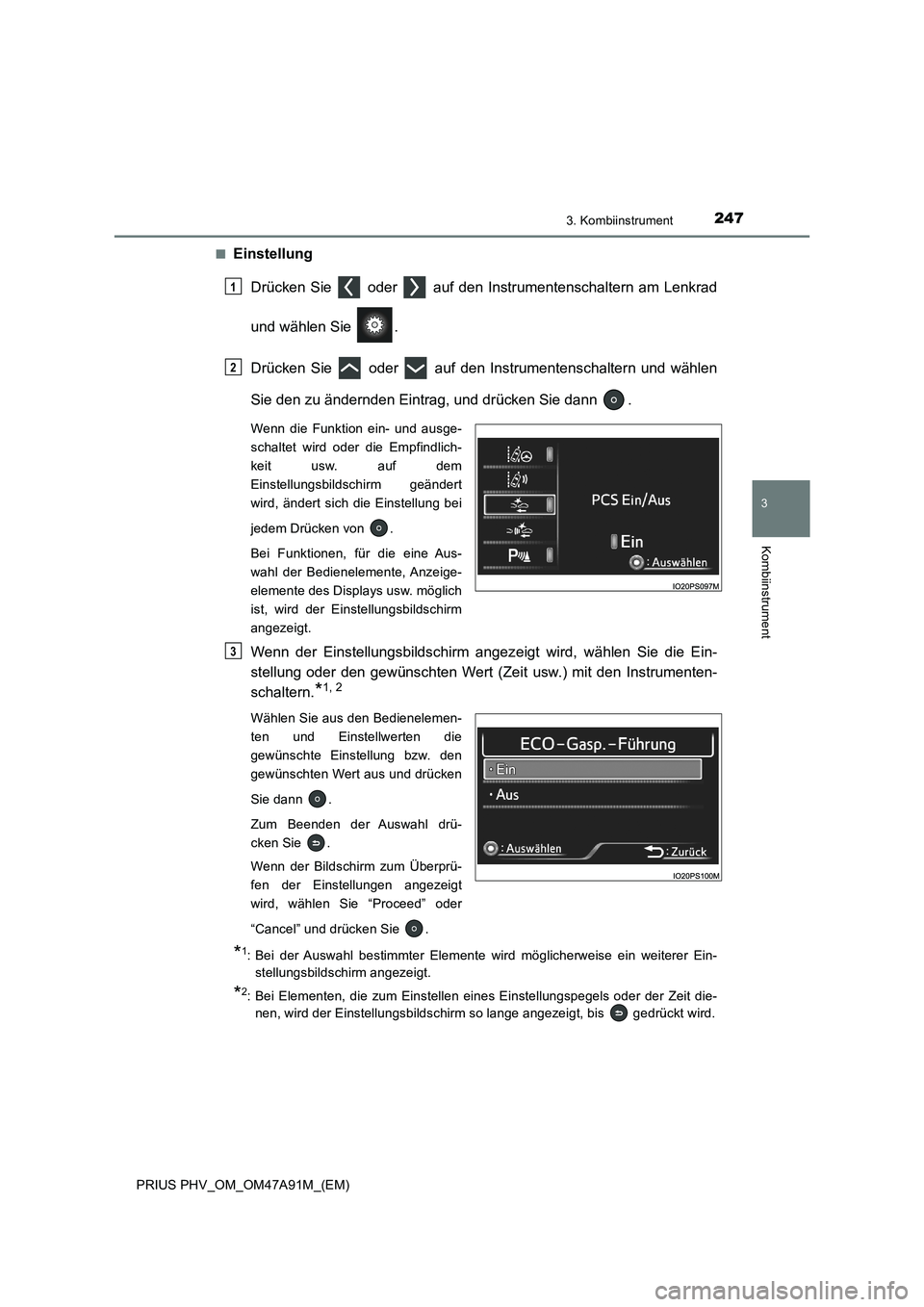

Page 247 of 752

2473. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Einstellung
Drücken Sie oder auf den Instrumentenschaltern am Lenkrad
und wählen Sie .
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie den zu ändernden Eintrag, und drücken Sie dann .
Wenn die Funktion ein- und ausge-
schaltet wird oder die Empfindlich-
keit usw. auf dem
Einstellungsbildschirm geändert
wird, ändert sich die Einstellung bei
jedem Drücken von .
Bei Funktionen, für die eine Aus-
wahl der Bedienelemente, Anzeige-
elemente des Displays usw. möglich
ist, wird der Einstellungsbildschirm
angezeigt.
Wenn der Einstellungsbildschirm angezeigt wird, wählen Sie die Ein-
stellung oder den gewünschten Wert (Zeit usw.) mit den Instrumenten-
schaltern.
*1, 2
Wählen Sie aus den Bedienelemen-
ten und Einstellwerten die
gewünschte Einstellung bzw. den
gewünschten Wert aus und drücken
Sie dann .
Zum Beenden der Auswahl drü-
cken Sie .
Wenn der Bildschirm zum Überprü-
fen der Einstellungen angezeigt
wird, wählen Sie “Proceed” oder
“Cancel” und drücken Sie .
*1: Bei der Auswahl bestimmter Elemente wird möglicherweise ein weiterer Ein-
stellungsbildschirm angezeigt.
*2: Bei Elementen, die zum Einstellen eines Einstellungspegels oder der Zeit die-
nen, wird der Einstellungsbildschirm so lange angezeigt, bis gedrückt wird.
1
2
3

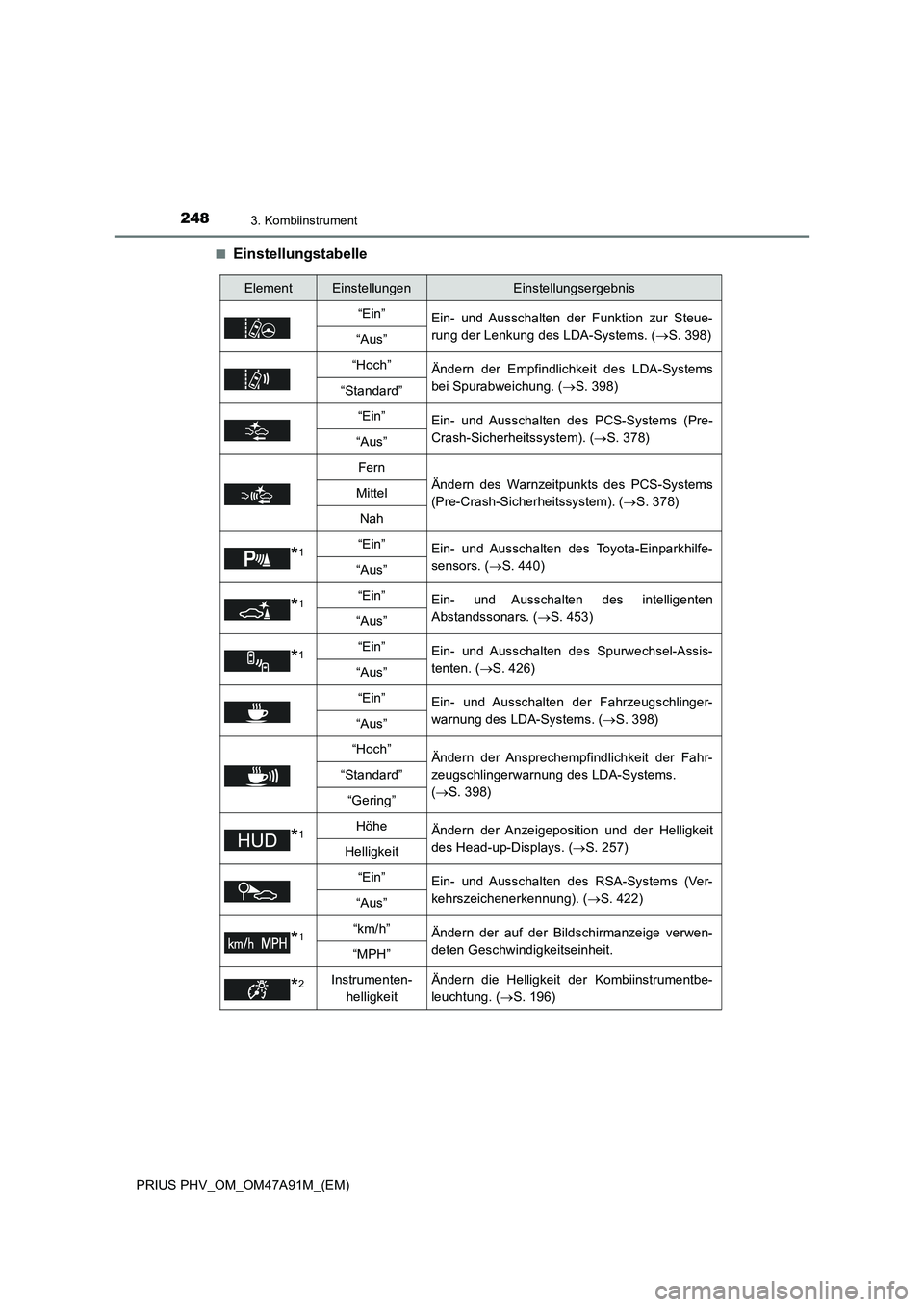

Page 248 of 752

2483. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Einstellungstabelle
ElementEinstellungenEinstellungsergebnis
“Ein”
Ein- und Ausschalten der Funktion zur Steue-
rung der Lenkung des LDA-Systems. (S. 398)
“Aus”
“Hoch”Ändern der Empfindlichkeit des LDA-Systems
bei Spurabweichung. (S. 398)
“Standard”
“Ein”
Ein- und Ausschalten des PCS-Systems (Pre-
Crash-Sicherheitssystem). (S. 378)
“Aus”
Fern
Ändern des Warnzeitpunkts des PCS-Systems
(Pre-Crash-Sicherheitssystem). (S. 378)Mittel
Nah
*1“Ein”Ein- und Ausschalten des Toyota-Einparkhilfe-
sensors. (S. 440)
“Aus”
*1“Ein”Ein- und Ausschalten des intelligenten
Abstandssonars. (S. 453)
“Aus”
*1“Ein”Ein- und Ausschalten des Spurwechsel-Assis-
tenten. (S. 426)
“Aus”
“Ein”
Ein- und Ausschalten der Fahrzeugschlinger-
warnung des LDA-Systems. (S. 398)
“Aus”
“Hoch”Ändern der Ansprechempfindlichkeit der Fahr-
zeugschlingerwarnung des LDA-Systems.
(S. 398)
“Standard”
“Gering”
*1HöheÄndern der Anzeigeposition und der Helligkeit
des Head-up-Displays. (S. 257)
Helligkeit
“Ein”
Ein- und Ausschalten des RSA-Systems (Ver-
kehrszeichenerkennung). (S. 422)
“Aus”
*1“km/h”Ändern der auf der Bildschirmanzeige verwen-
deten Geschwindigkeitseinheit.
“MPH”
*2Instrumenten-
helligkeitÄndern die Helligkeit der Kombiinstrumentbe-
leuchtung. (S. 196)

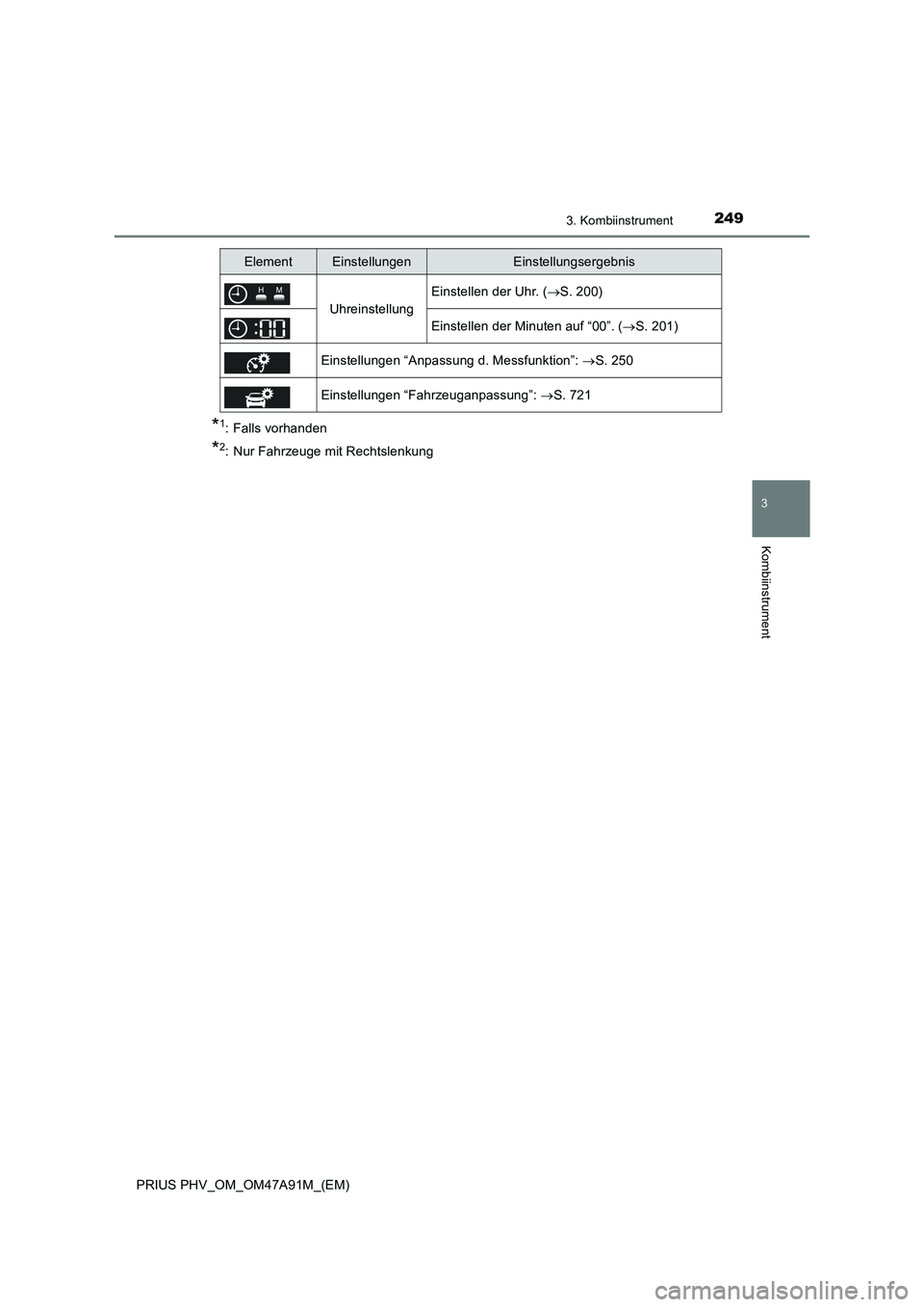

Page 249 of 752

2493. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
*1: Falls vorhanden
*2: Nur Fahrzeuge mit Rechtslenkung
Uhreinstellung
Einstellen der Uhr. (S. 200)
Einstellen der Minuten auf “00”. (S. 201)
Einstellungen “Anpassung d. Messfunktion”: S. 250
Einstellungen “Fahrzeuganpassung”: S. 721
ElementEinstellungenEinstellungsergebnis

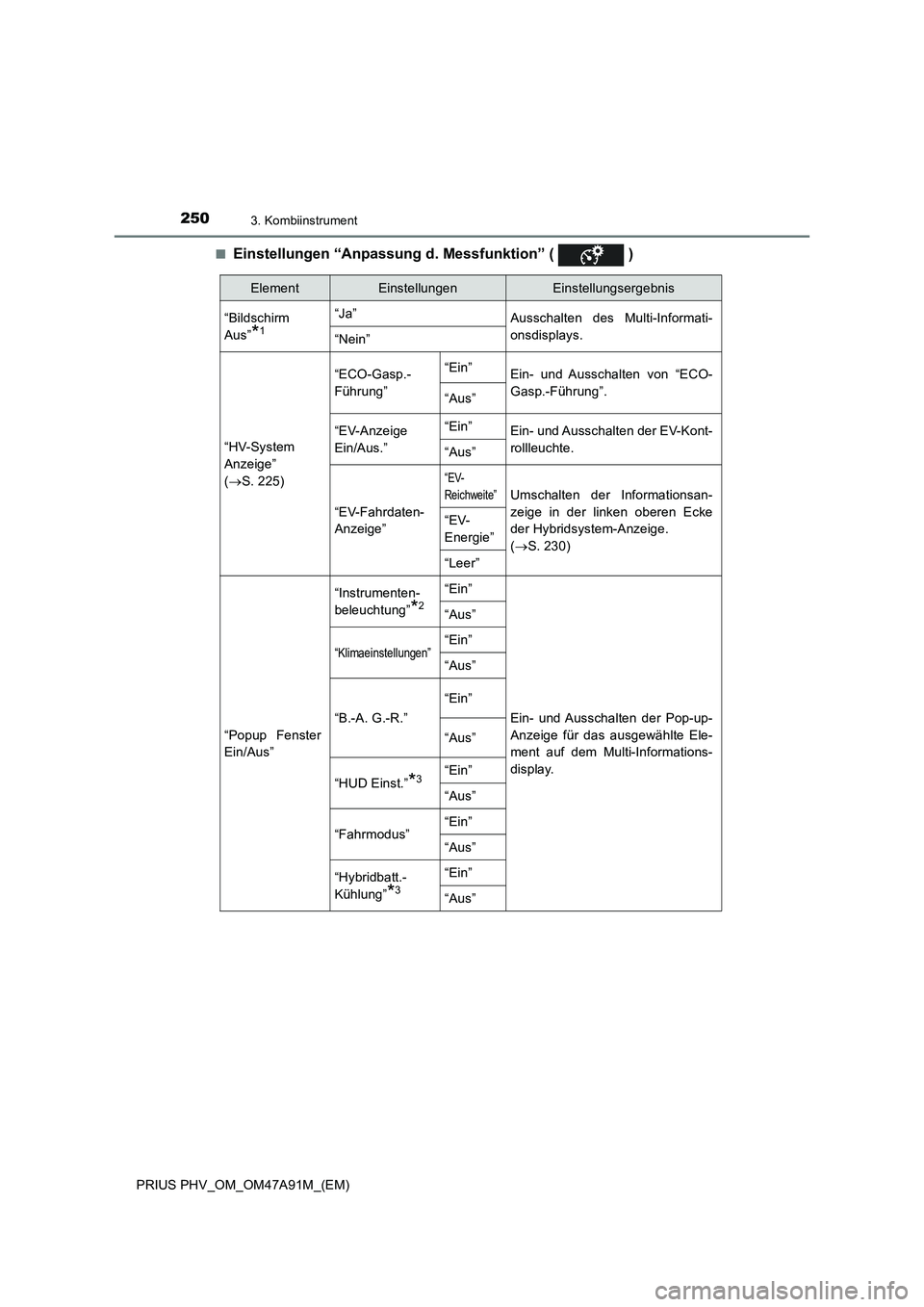

Page 250 of 752

2503. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Einstellungen “Anpassung d. Messfunktion” ( )
ElementEinstellungenEinstellungsergebnis
“Bildschirm
Aus”
*1
“Ja”
Ausschalten des Multi-Informati-
onsdisplays.
“Nein”
“HV-System
Anzeige”
(S. 225)“ECO-Gasp.-
Führung”“Ein”
Ein- und Ausschalten von “ECO-
Gasp.-Führung”.
“Aus”
“EV-Anzeige
Ein/Aus.”“Ein”Ein- und Ausschalten der EV-Kont-
rollleuchte.
“Aus”
“EV-Fahrdaten-
Anzeige”
“EV-
Reichweite”
Umschalten der Informationsan-
zeige in der linken oberen Ecke
der Hybridsystem-Anzeige.
(S. 230)
“EV-
Energie”
“Leer”
“Popup Fenster
Ein/Aus”
“Instrumenten-
beleuchtung”
*2
“Ein”
Ein- und Ausschalten der Pop-up-
Anzeige für das ausgewählte Ele-
ment auf dem Multi-Informations-
display.
“Aus”
“Klimaeinstellungen”“Ein”
“Aus”
“B.-A. G.-R.”“Ein”
“Aus”
“HUD Einst.”*3“Ein”
“Aus”
“Fahrmodus”“Ein”“Aus”
“Hybridbatt.-
Kühlung”
*3
“Ein”
“Aus”
