2613. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
3

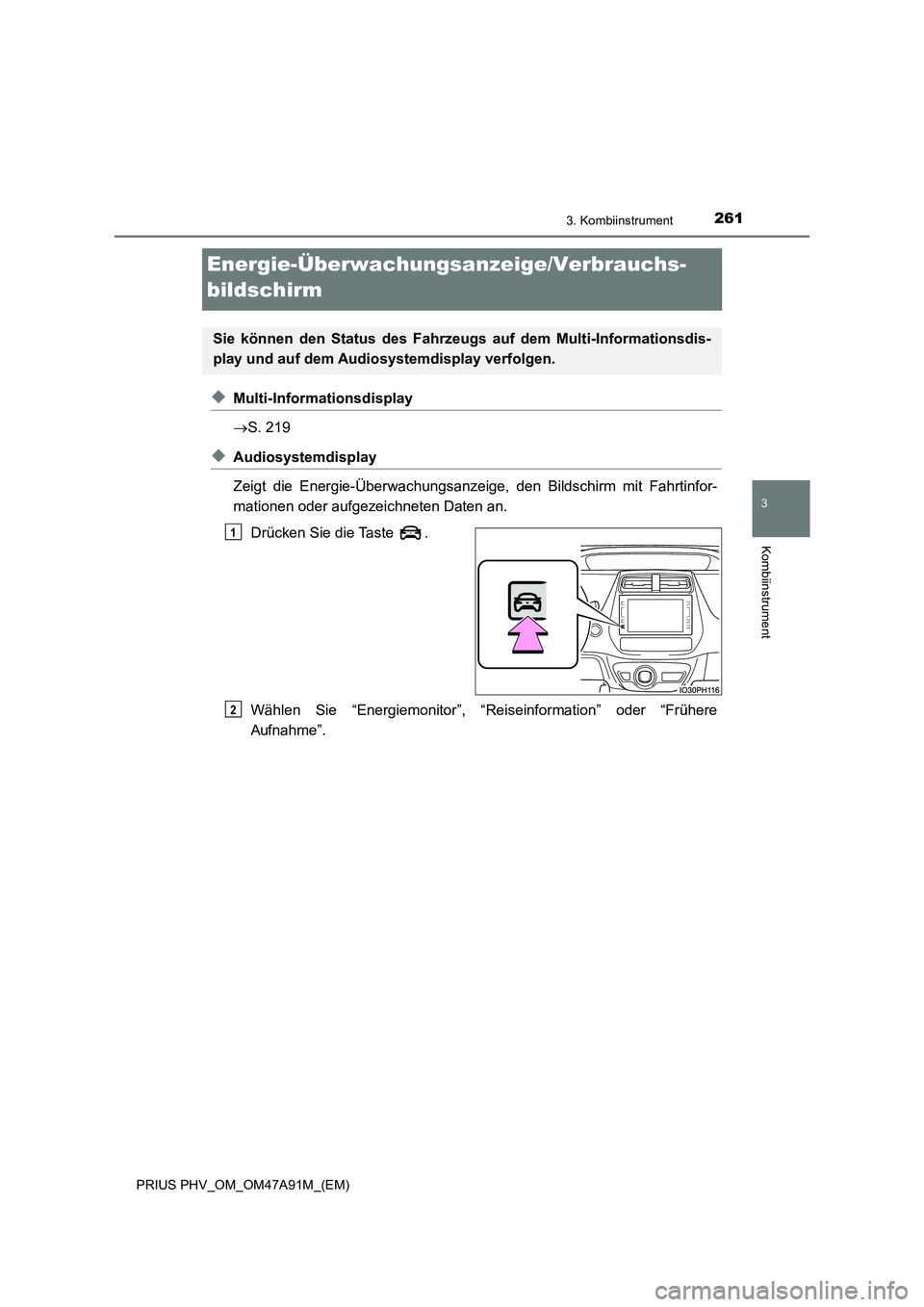

Kombiinstrument
Energie-Überwachungsanzeige/Verbrauchs-
bildschirm
◆Multi-Informationsdisplay
 S. 219
◆Audiosystemdisplay
Zeigt die Energie-Überwachungsanzeige, den Bildschirm mit Fahrtinfor-
mationen oder aufgezeichneten Daten an.
Drücken Sie die Taste .
Wählen Sie “Energiemonitor”, “Rei seinformation” oder “Frühere
Aufnahme”.
Sie können den Status des Fahrzeugs auf dem Multi-Informationsdis-
play und auf dem Audiosystemdisplay verfolgen.
1
2

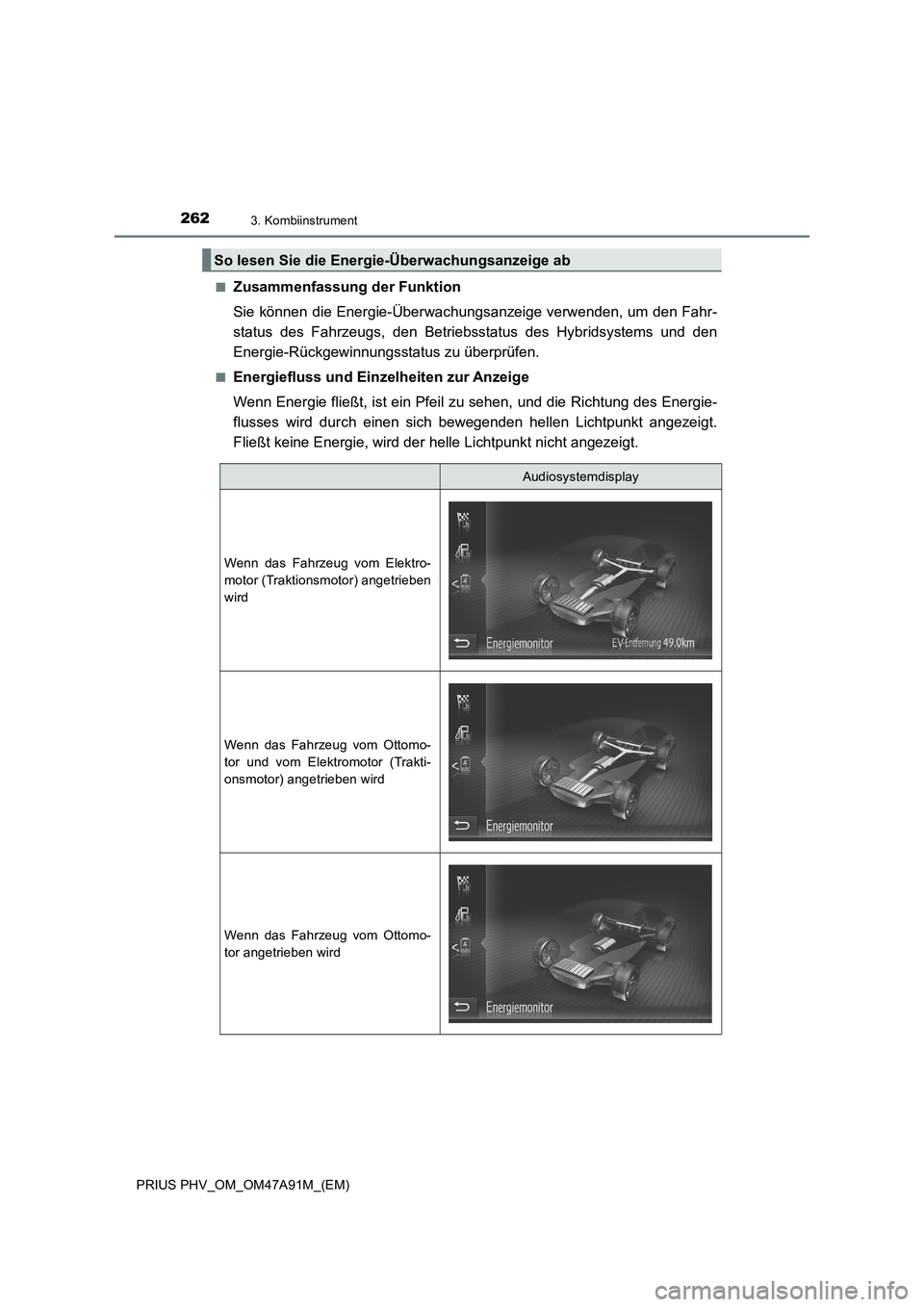

2623. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)■
Zusammenfassung der Funktion
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahr-
status des Fahrzeugs, den Betriebsstatus des Hybridsystems und den
Energie-Rückgewinnungsstatus zu überprüfen.
■Energiefluss und Einzelheiten zur Anzeige
Wenn Energie fließt, ist ein Pfeil zu sehen, und die Richtung des Energie-
flusses wird durch einen sich bewegenden hellen Lichtpunkt angezeigt.
Fließt keine Energie, wird der helle Lichtpunkt nicht angezeigt.
So lesen Sie die Energie-Überwachungsanzeige ab
Audiosystemdisplay
Wenn das Fahrzeug vom Elektro-
motor (Traktionsmotor) angetrieben
wird
Wenn das Fahrzeug vom Ottomo-
tor und vom Elektromotor (Trakti-
onsmotor) angetrieben wird
Wenn das Fahrzeug vom Ottomo-
tor angetrieben wird

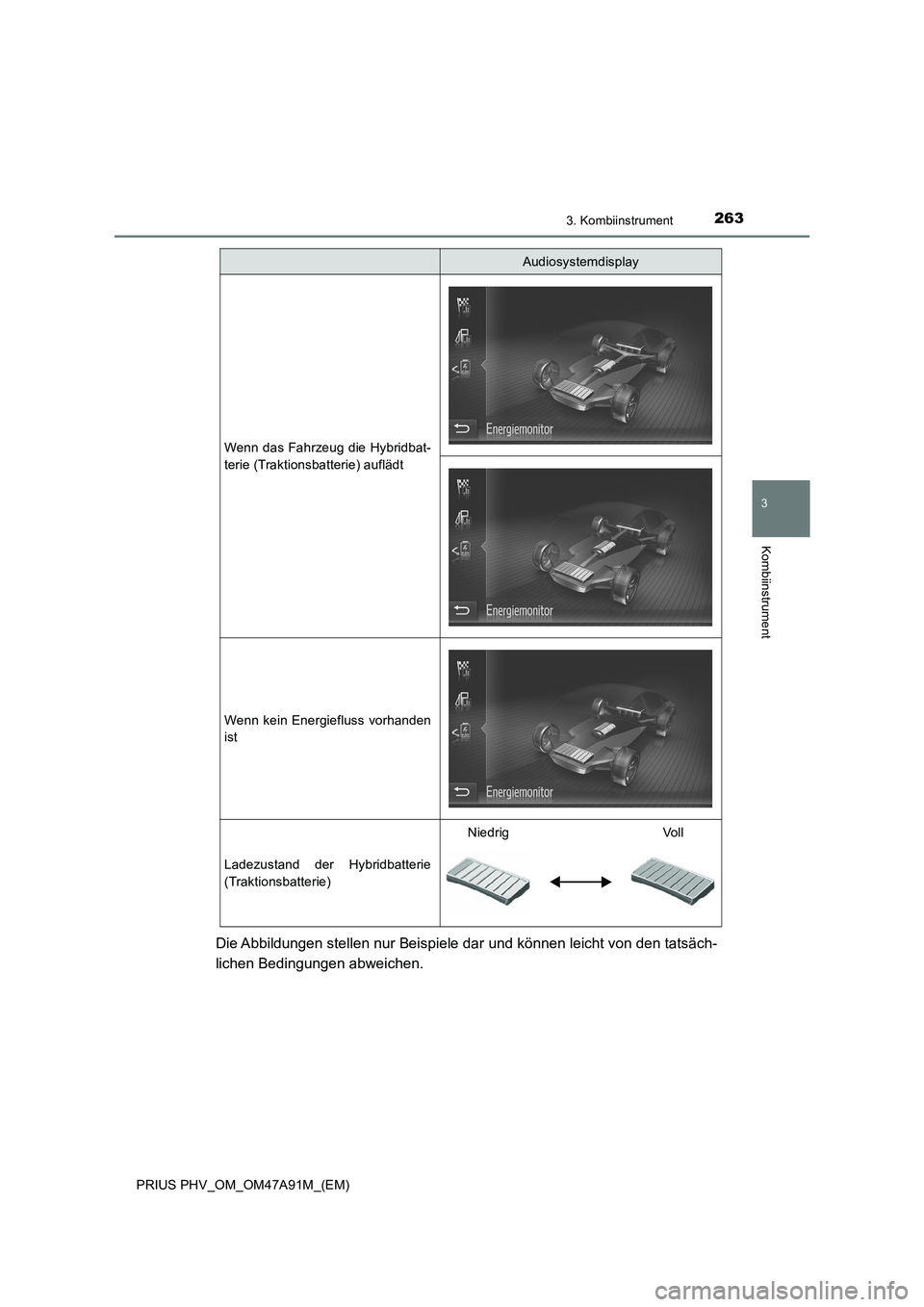

2633. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
Wenn das Fahrzeug die Hybridbat-
terie (Traktionsbatterie) auflädt
Wenn kein Energiefluss vorhanden
ist
Ladezustand der Hybridbatterie
(Traktionsbatterie)
NiedrigVo l l
Audiosystemdisplay

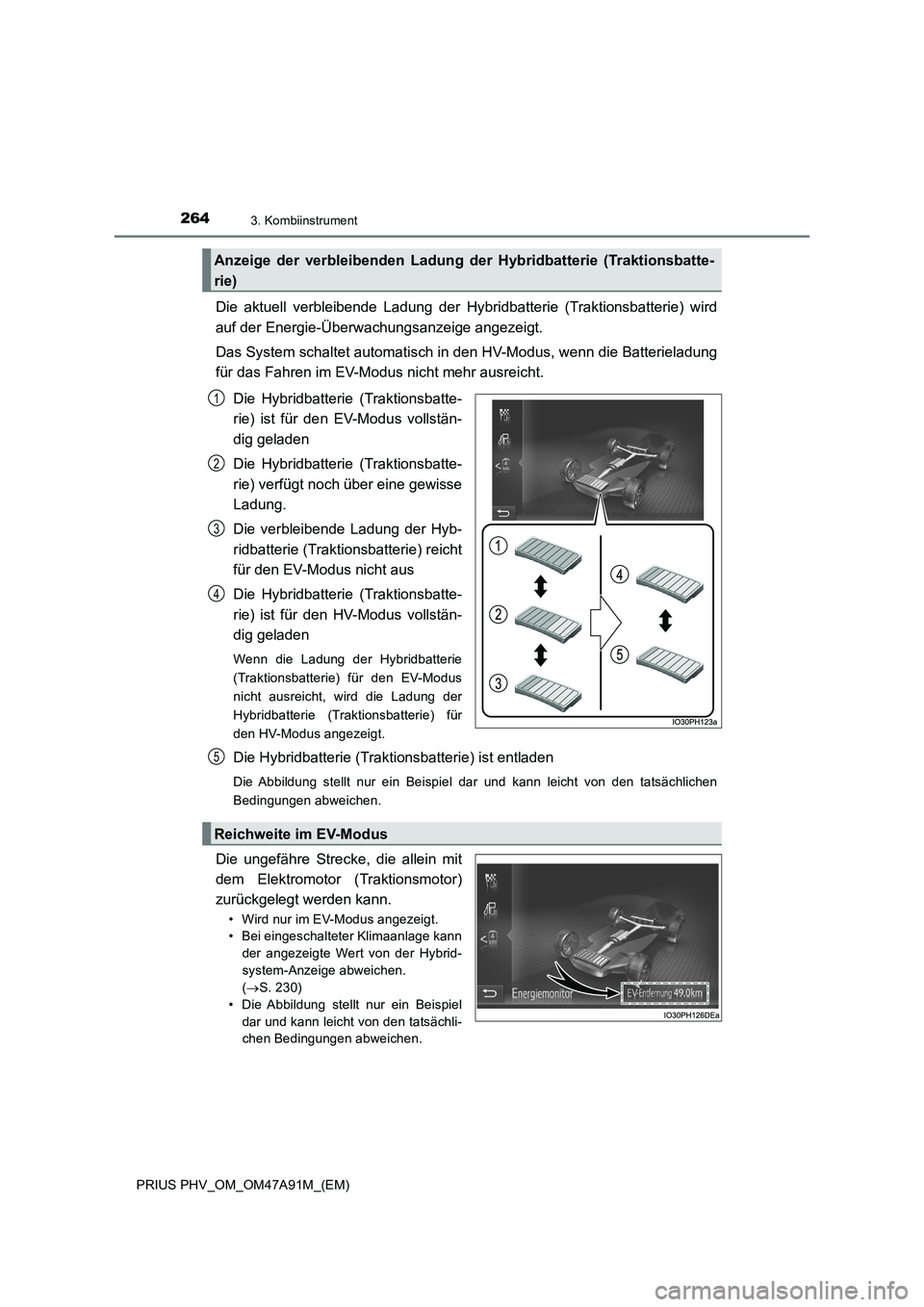

2643. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
Die aktuell verbleibende Ladung der Hybridbatterie (Traktionsbatterie) wird
auf der Energie-Überwachungsanzeige angezeigt.
Das System schaltet automatisch in den HV-Modus, wenn die Batterieladung
für das Fahren im EV-Modus nicht mehr ausreicht.
Die Hybridbatterie (Traktionsbatte-
rie) ist für den EV-Modus vollstän-
dig geladen
Die Hybridbatterie (Traktionsbatte-
rie) verfügt noch über eine gewisse
Ladung.
Die verbleibende Ladung der Hyb-
ridbatterie (Traktionsbatterie) reicht
für den EV-Modus nicht aus
Die Hybridbatterie (Traktionsbatte-
rie) ist für den HV-Modus vollstän-
dig geladen
Wenn die Ladung der Hybridbatterie
(Traktionsbatterie) für den EV-Modus
nicht ausreicht, wird die Ladung der
Hybridbatterie (Traktionsbatterie) für
den HV-Modus angezeigt.
Die Hybridbatterie (Traktionsbatterie) ist entladen
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen
Bedingungen abweichen.
Die ungefähre Strecke, die allein mit
dem Elektromotor (Traktionsmotor)
zurückgelegt werden kann.
• Wird nur im EV-Modus angezeigt.
• Bei eingeschalteter Klimaanlage kann
der angezeigte Wert von der Hybrid-
system-Anzeige abweichen.
(S. 230)
• Die Abbildung stellt nur ein Beispiel
dar und kann leicht von den tatsächli-
chen Bedingungen abweichen.
Anzeige der verbleibenden Ladung der Hybridbatterie (Traktionsbatte-
rie)
1
2
3
4
Reichweite im EV-Modus
5

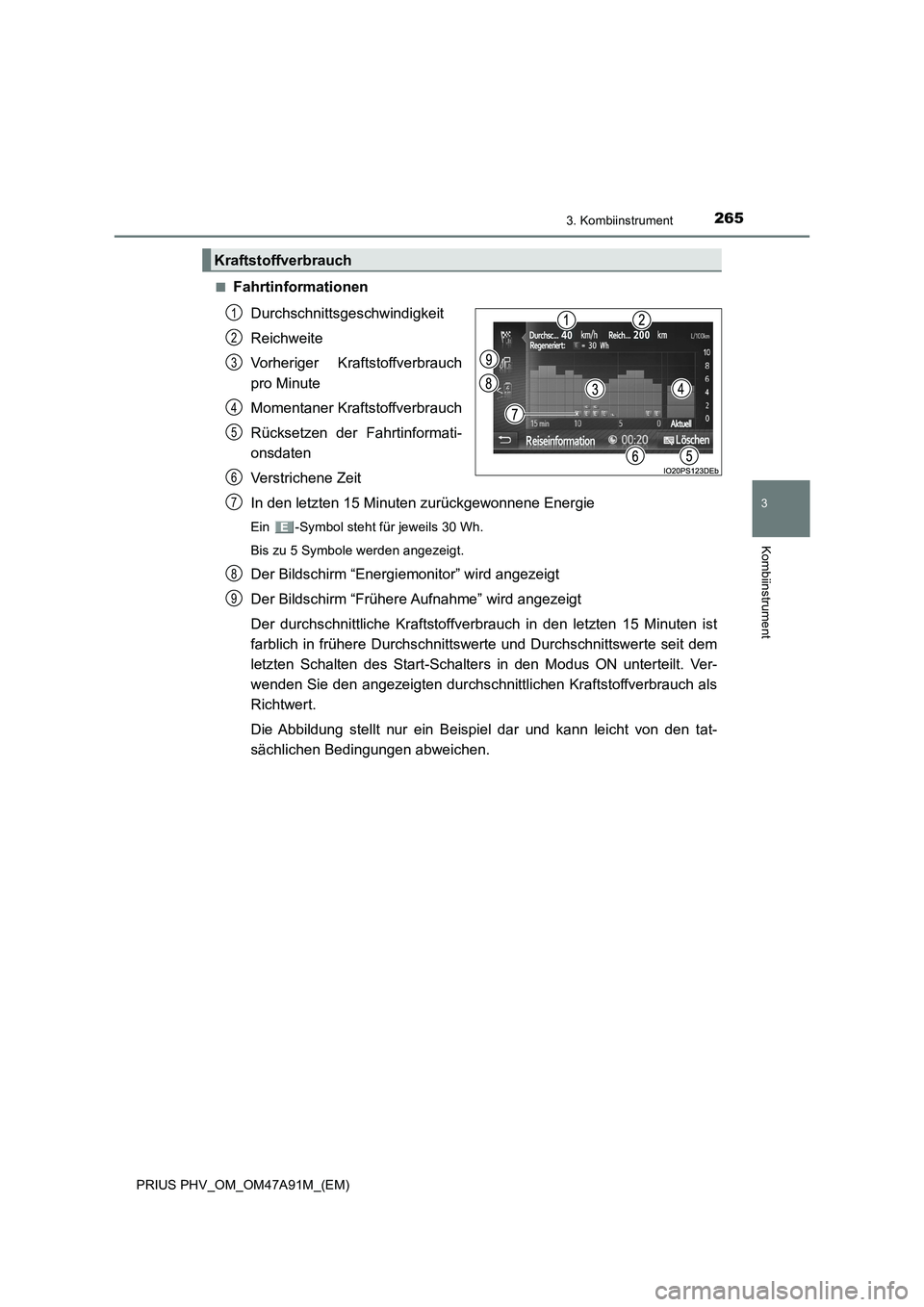

2653. Kombiinstrument
3
Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
■Fahrtinformationen
Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch
pro Minute
Momentaner Kraftstoffverbrauch
Rücksetzen der Fahrtinformati-
onsdaten
Verstrichene Zeit
In den letzten 15 Minuten zurückgewonnene Energie
Ein -Symbol steht für jeweils 30 Wh.
Bis zu 5 Symbole werden angezeigt.
Der Bildschirm “Energi emonitor” wird angezeigt
Der Bildschirm “Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist
farblich in frühere Durchschnittswerte und Durchschnittswerte seit dem
letzten Schalten des Start-Schalters in den Modus ON unterteilt. Ver-
wenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tat-
sächlichen Bedingungen abweichen.
Kraftstoffverbrauch
1
2
3
4
5
6
7
8
9

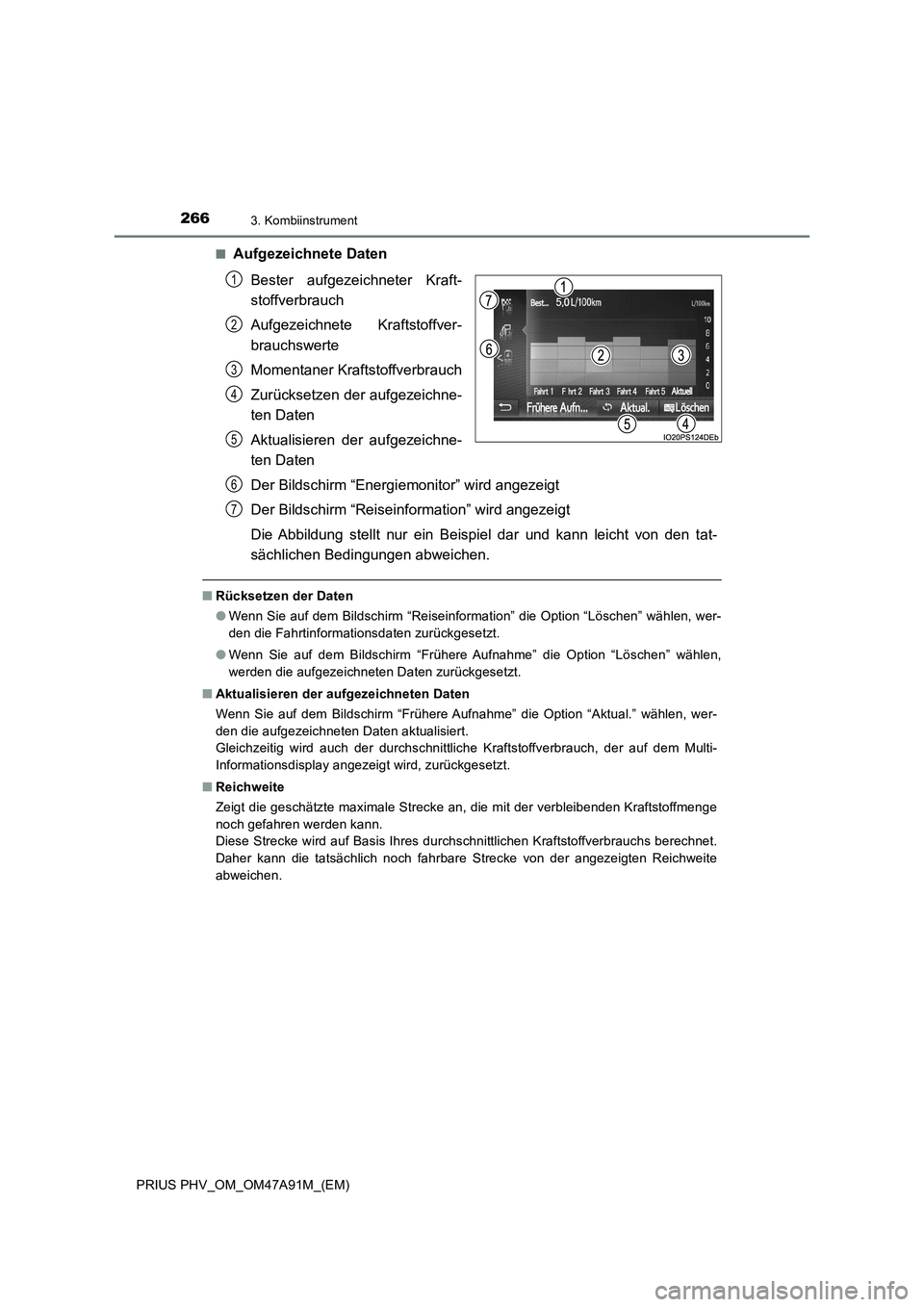

2663. Kombiinstrument
PRIUS PHV_OM_OM47A91M_(EM)
■Aufgezeichnete Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Zurücksetzen der aufgezeichne-
ten Daten
Aktualisieren der aufgezeichne-
ten Daten
Der Bildschirm “Energi emonitor” wird angezeigt
Der Bildschirm “Reisein formation” wird angezeigt
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tat-
sächlichen Bedingungen abweichen.
■ Rücksetzen der Daten
● Wenn Sie auf dem Bildschirm “Reiseinformation” die Option “Löschen” wählen, wer-
den die Fahrtinformationsdaten zurückgesetzt.
● Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Löschen” wählen,
werden die aufgezeichneten Daten zurückgesetzt.
■ Aktualisieren der aufgezeichneten Daten
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Aktual.” wählen, wer-
den die aufgezeichneten Daten aktualisiert.
Gleichzeitig wird auch der durchschnittliche Kraftstoffverbrauch, der auf dem Multi-
Informationsdisplay angezeigt wird, zurückgesetzt.
■ Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
1
2
3
4
5
6
7

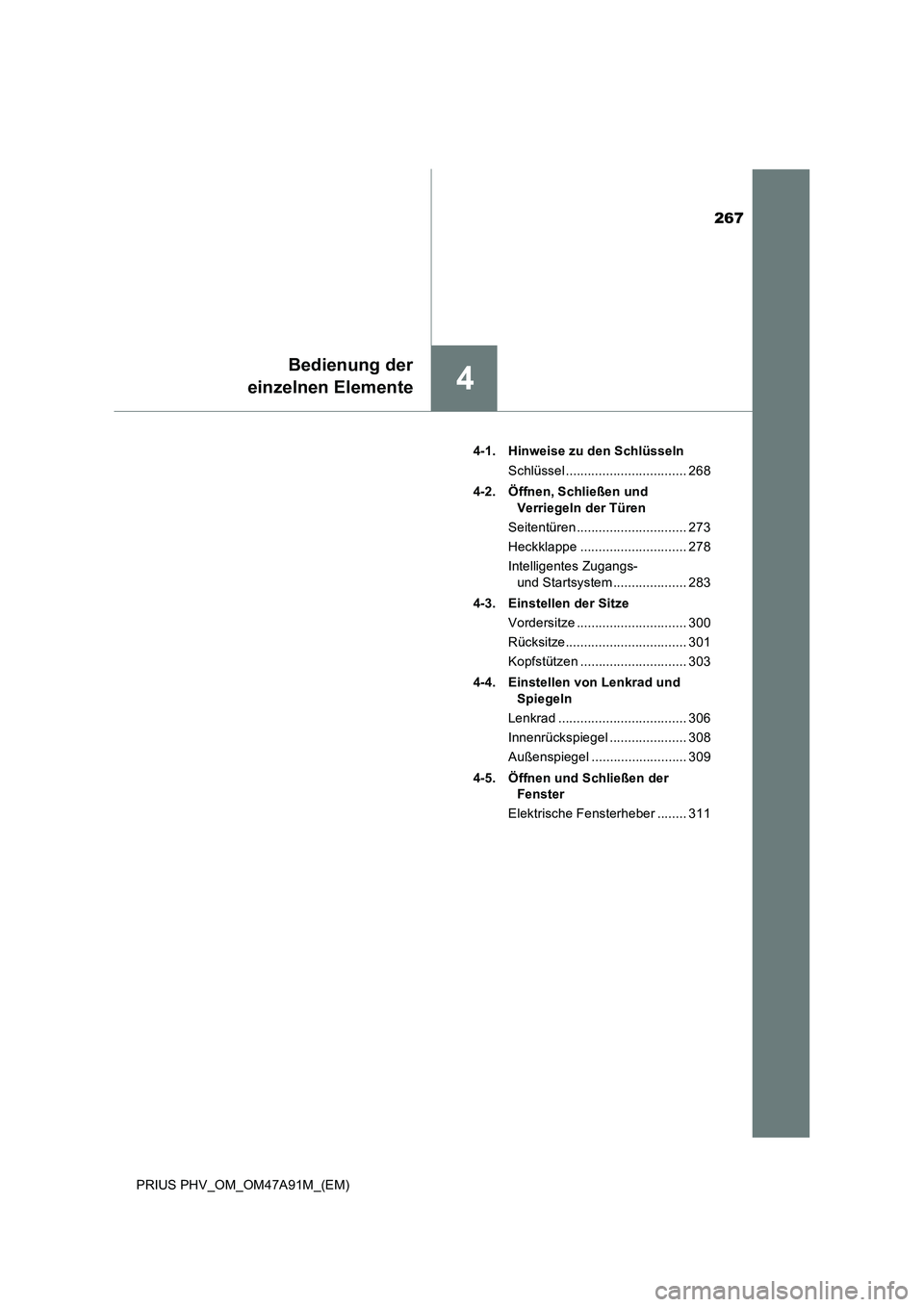

267
4
Bedienung der
einzelnen Elemente
PRIUS PHV_OM_OM47A91M_(EM)4-1. Hinweise zu den Schlüsseln
Schlüssel ................................. 268
4-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 273
Heckklappe ............................. 278
Intelligentes Zugangs-
und Startsystem .................... 283
4-3. Einstellen der Sitze
Vordersitze .............................. 300
Rücksitze................................. 301
Kopfstützen ............................. 303
4-4. Einstellen von Lenkrad und
Spiegeln
Lenkrad ................................... 306
Innenrückspiegel ..................... 308
Außenspiegel .......................... 309
4-5. Öffnen und Schließen der
Fenster
Elektrische Fensterheber ........ 311

2684-1. Hinweise zu den Schlüsseln
PRIUS PHV_OM_OM47A91M_(EM)

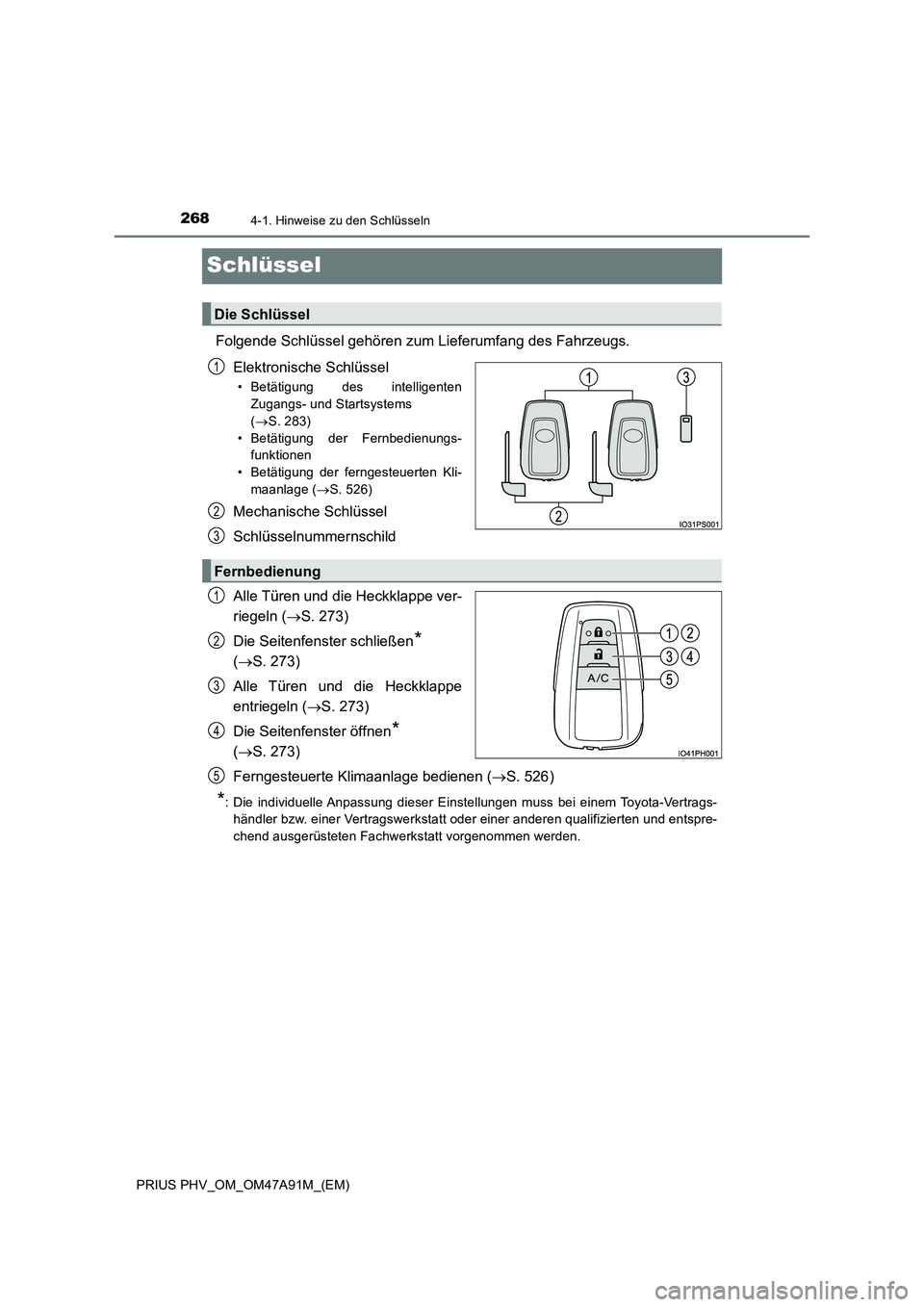

Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.Elektronische Schlüssel
• Betätigung des intelligentenZugangs- und Startsystems
( S. 283)
• Betätigung der Fernbedienungs- funktionen
• Betätigung der ferngesteuerten Kli- maanlage ( S. 526)
Mechanische Schlüssel
Schlüsselnummernschild
Alle Türen und die Heckklappe ver-
riegeln ( S. 273)
Die Seitenfenster schließen
*
( S. 273)
Alle Türen und die Heckklappe
entriegeln ( S. 273)
Die Seitenfenster öffnen
*
( S. 273)
Ferngesteuerte Klimaanlage bedienen ( S. 526)
*: Die individuelle Anpassung dieser Einstellungen muss bei einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt vorgenommen werden.
Die Schlüssel
1
2
3
Fernbedienung
1
2
3
4
5

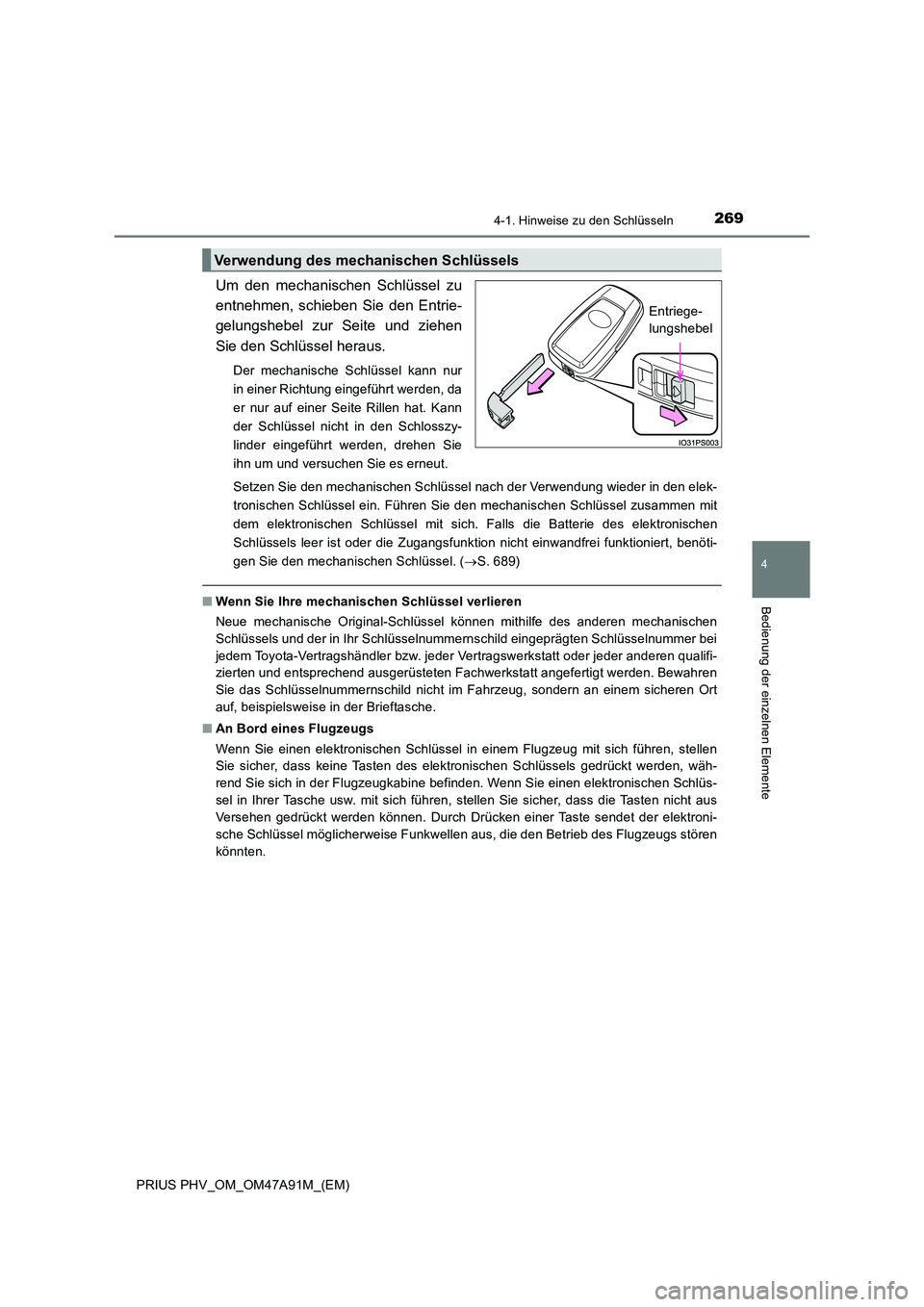

2694-1. Hinweise zu den Schlüsseln
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
Um den mechanischen Schlüssel zu
entnehmen, schieben Sie den Entrie-
gelungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
er nur auf einer Seite Rillen hat. Kann
der Schlüssel nicht in den Schlosszy-
linder eingeführt werden, drehen Sie
ihn um und versuchen Sie es erneut.
Setzen Sie den mechanischen Schlüssel nach der Verwendung wieder in den elek-
tronischen Schlüssel ein. Führen Sie den mechanischen Schlüssel zusammen mit
dem elektronischen Schlüssel mit sich. Falls die Batterie des elektronischen
Schlüssels leer ist oder die Zugangsfunktion nicht einwandfrei funktioniert, benöti-
gen Sie den mechanischen Schlüssel. ( S. 689)
■Wenn Sie Ihre mechanischen Schlüssel verlieren
Neue mechanische Original-Schlüssel können mithilfe des anderen mechanischen
Schlüssels und der in Ihr Schlüsselnummernschild eingeprägten Schlüsselnummer bei
jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder jeder anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt angefertigt werden. Bewahren
Sie das Schlüsselnummernschild nicht im Fahrzeug, sondern an einem sicheren Ort
auf, beispielsweise in der Brieftasche.
■ An Bord eines Flugzeugs
Wenn Sie einen elektronischen Schlüssel in einem Flugzeug mit sich führen, stellen
Sie sicher, dass keine Tasten des elektronischen Schlüssels gedrückt werden, wäh-
rend Sie sich in der Flugzeugkabine befinden. Wenn Sie einen elektronischen Schlüs-
sel in Ihrer Tasche usw. mit sich führen, stellen Sie sicher, dass die Tasten nicht aus
Versehen gedrückt werden können. Durch Drücken einer Taste sendet der elektroni-
sche Schlüssel möglicherweise Funkwellen aus, die den Betrieb des Flugzeugs stören
könnten.
Verwendung des mechanischen Schlüssels
Entriege-
lungshebel

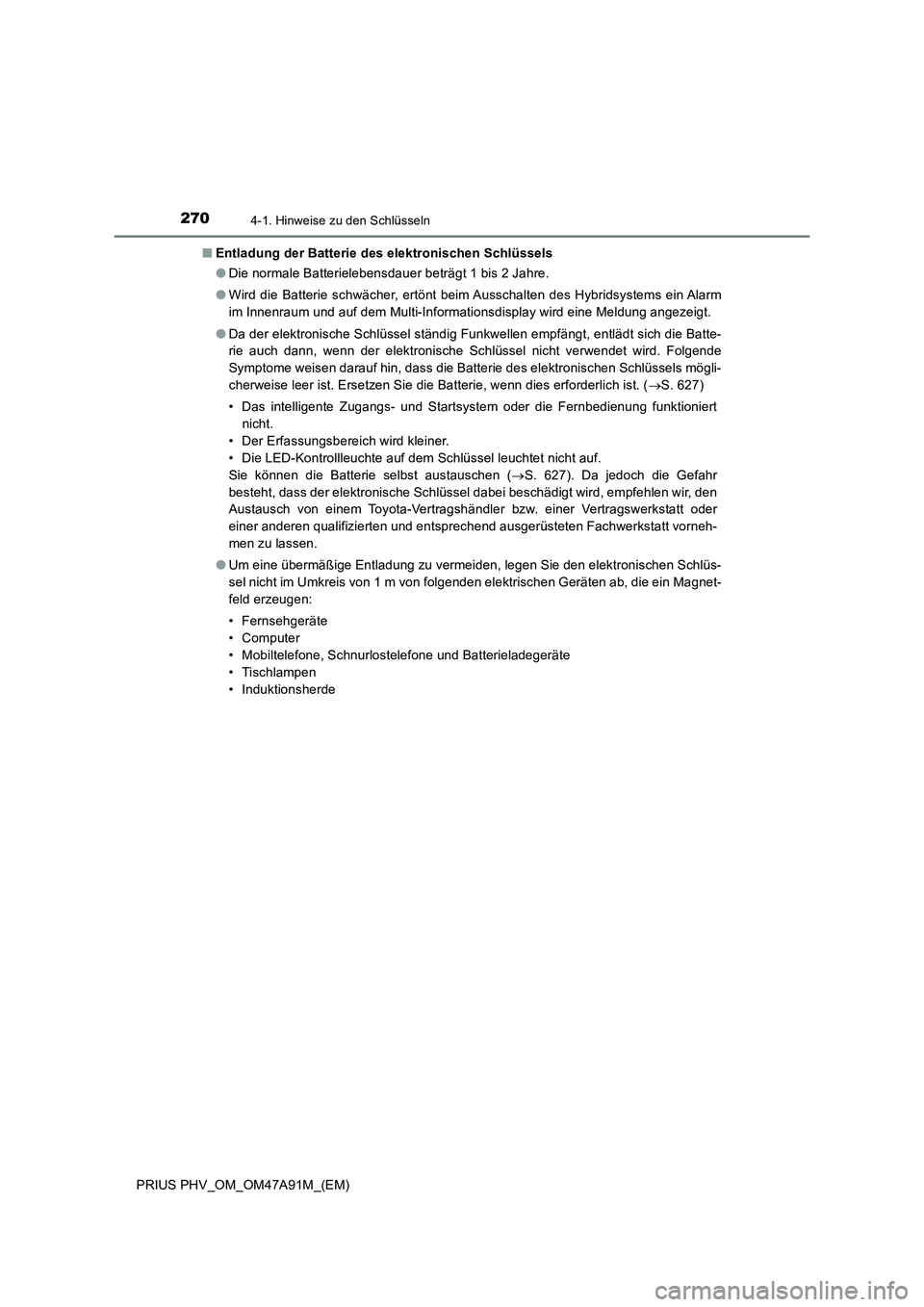

2704-1. Hinweise zu den Schlüsseln
PRIUS PHV_OM_OM47A91M_(EM)■Entladung der Batterie des elektronischen Schlüssels
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
●Wird die Batterie schwächer, ertönt beim Ausschalten des Hybridsystems ein Alarm
im Innenraum und auf dem Multi-Informationsdisplay wird eine Meldung angezeigt.
●Da der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Batte-
rie auch dann, wenn der elektronische Schlüssel nicht verwendet wird. Folgende
Symptome weisen darauf hin, dass die Batterie des elektronischen Schlüssels mögli-
cherweise leer ist. Ersetzen Sie die Batterie, wenn dies erforderlich ist. (S. 627)
• Das intelligente Zugangs- und Startsystem oder die Fernbedienung funktioniert
nicht.
• Der Erfassungsbereich wird kleiner.
• Die LED-Kontrollleuchte auf dem Schlüssel leuchtet nicht auf.
Sie können die Batterie selbst austauschen (S. 627). Da jedoch die Gefahr
besteht, dass der elektronische Schlüssel dabei beschädigt wird, empfehlen wir, den
Austausch von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vorneh-
men zu lassen.
●Um eine übermäßige Entladung zu vermeiden, legen Sie den elektronischen Schlüs-
sel nicht im Umkreis von 1 m von folgenden elektrischen Geräten ab, die ein Magnet-
feld erzeugen:
• Fernsehgeräte
•Computer
• Mobiltelefone, Schnurlostelefone und Batterieladegeräte
• Tischlampen
• Induktionsherde
