TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

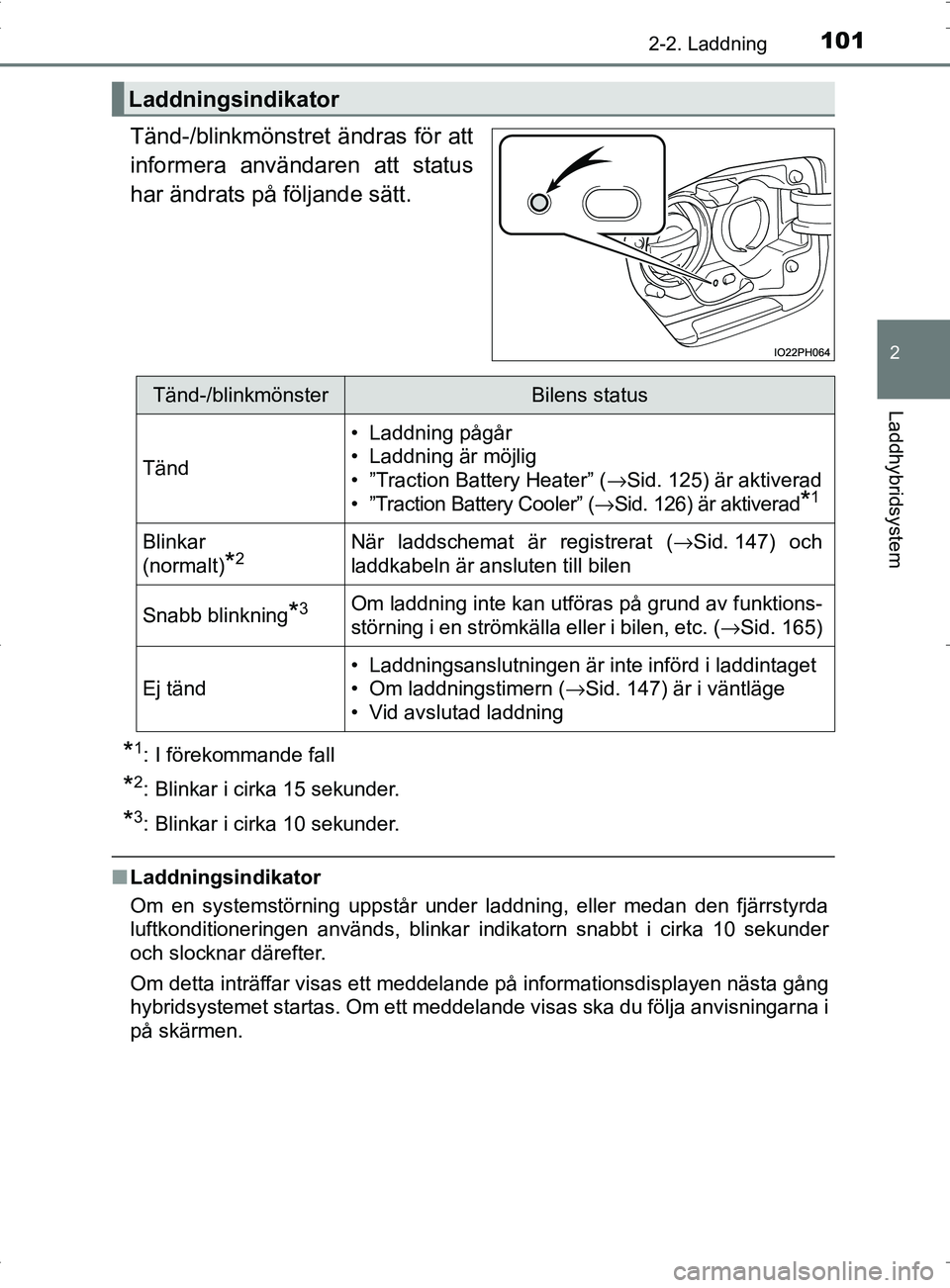

1012-2. Laddning
2
Laddhybridsystem
OM47A89SE
Tänd-/blinkmönstret ändras för att
informera användaren att status
har ändrats på följande sätt.
*1: I förekommande fall
*2: Blinkar i cirka 15 sekunder.
*3: Blinkar i cirka 10 sekunder.
■Laddningsindikator
Om en systemstörning uppstår under laddning, eller medan den fjärrstyrda
luftkonditioneringen används, blinkar indikatorn snabbt i cirka 10 sekunder
och slocknar därefter.
Om detta inträffar visas ett meddelande på informationsdisplayen nästa gång
hybridsystemet startas. Om ett meddelande visas ska du följa anvisningarna i
på skärmen.
Laddningsindikator
Tänd-/blinkmönsterBilens status
Tänd
• Laddning pågår
• Laddning är möjlig
• ”Traction Battery Heater” ( →Sid. 125) är aktiverad
• ”Traction Battery Cooler” ( →Sid. 126) är aktiverad
*1
Blinkar
(normalt)
*2När laddschemat är registrerat ( →Sid. 147) och
laddkabeln är ansluten till bilen
Snabb blinkning*3Om laddning inte kan utföras på grund av funktions-
störning i en strömkälla eller i bilen, etc. ( →Sid. 165)
Ej tänd
• Laddningsanslutningen är inte införd i laddintaget
• Om laddningstimern (→Sid. 147) är i väntläge
• Vid avslutad laddning
OM47A89SE.book Page 101 Thursday, November 10, 2016 8:27 PM

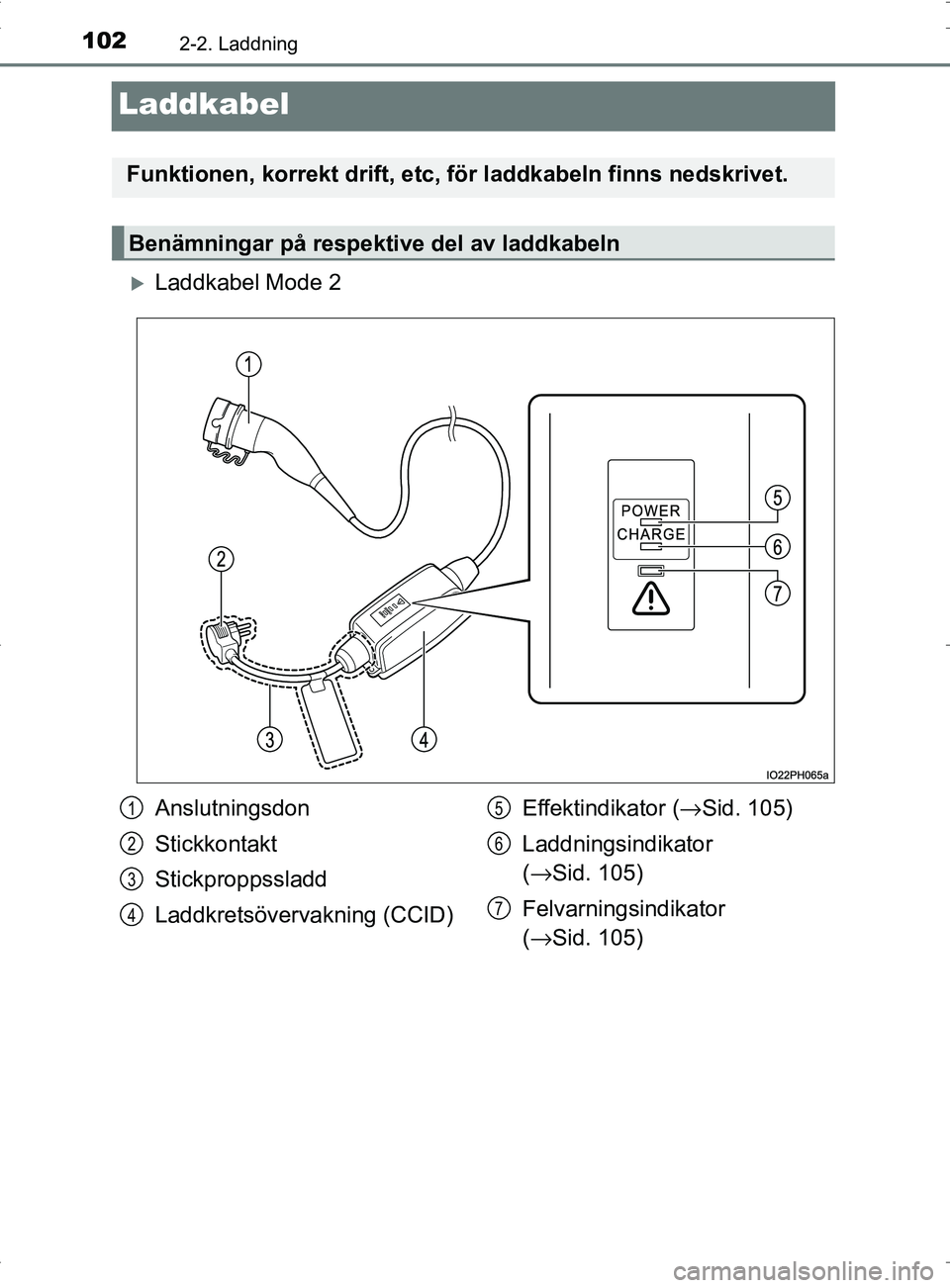

1022-2. Laddning
OM47A89SE
Laddkabel
Laddkabel Mode 2
Funktionen, korrekt drift, etc, för laddkabeln finns nedskrivet.
Benämningar på respektive del av laddkabeln
Anslutningsdon
Stickkontakt
Stickproppssladd
Laddkretsövervakning (CCID) Effektindikator (
→Sid. 105)
Laddningsindikator
( → Sid. 105)
Felvarningsindikator
( → Sid. 105)1
2
3
4
5
6
7
OM47A89SE.book Page 102 Thursd ay, November 10, 2016 8:27 PM

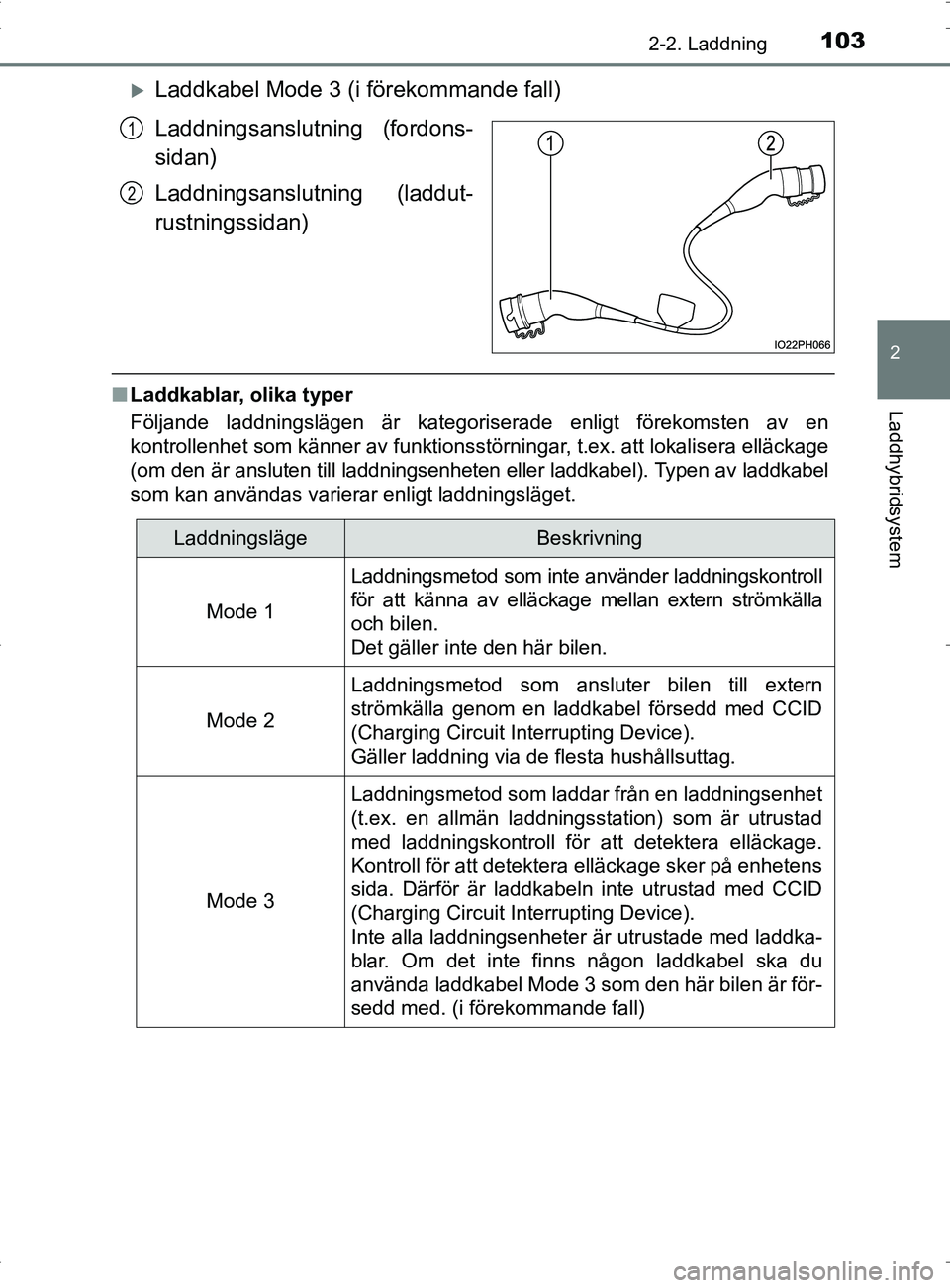

1032-2. Laddning
2
Laddhybridsystem
OM47A89SE
Laddkabel Mode 3 (i förekommande fall)
Laddningsanslutning (fordons-
sidan)
Laddningsanslutning (laddut-
rustningssidan)
■Laddkablar, olika typer
Följande laddningslägen är kategoriserade enligt förekomsten\
av en
kontrollenhet som känner av funktionsstörningar, t.ex. att lokalisera elläckage
(om den är ansluten till laddningsenheten eller laddkabel). Typen av laddkabel
som kan användas varierar enligt laddningsläget.
1
2
LaddningslägeBeskrivning
Mode 1
Laddningsmetod som inte använder laddningskontroll
för att känna av elläckage mellan extern strömkälla
och bilen.
Det gäller inte den här bilen.
Mode 2
Laddningsmetod som ansluter bilen till extern
strömkälla genom en laddkabel försedd med CCID
(Charging Circuit Interrupting Device).
Gäller laddning via de flesta hushållsuttag.
Mode 3
Laddningsmetod som laddar från en laddningsenhet
(t.ex. en allmän laddningsstation) som är utrustad
med laddningskontroll för att detektera elläckage.
Kontroll för att detektera elläckage sker på enhetens
sida. Därför är laddkabeln inte utrustad med CCID
(Charging Circuit Interrupting Device).
Inte alla laddningsenheter är utrustade med laddka-
blar. Om det inte finns någon laddkabel ska du
använda laddkabel Mode 3 som den här bilen är för-
sedd med. (i förekommande fall)
OM47A89SE.book Page 103 Thursday, November 10, 2016 8:27 PM

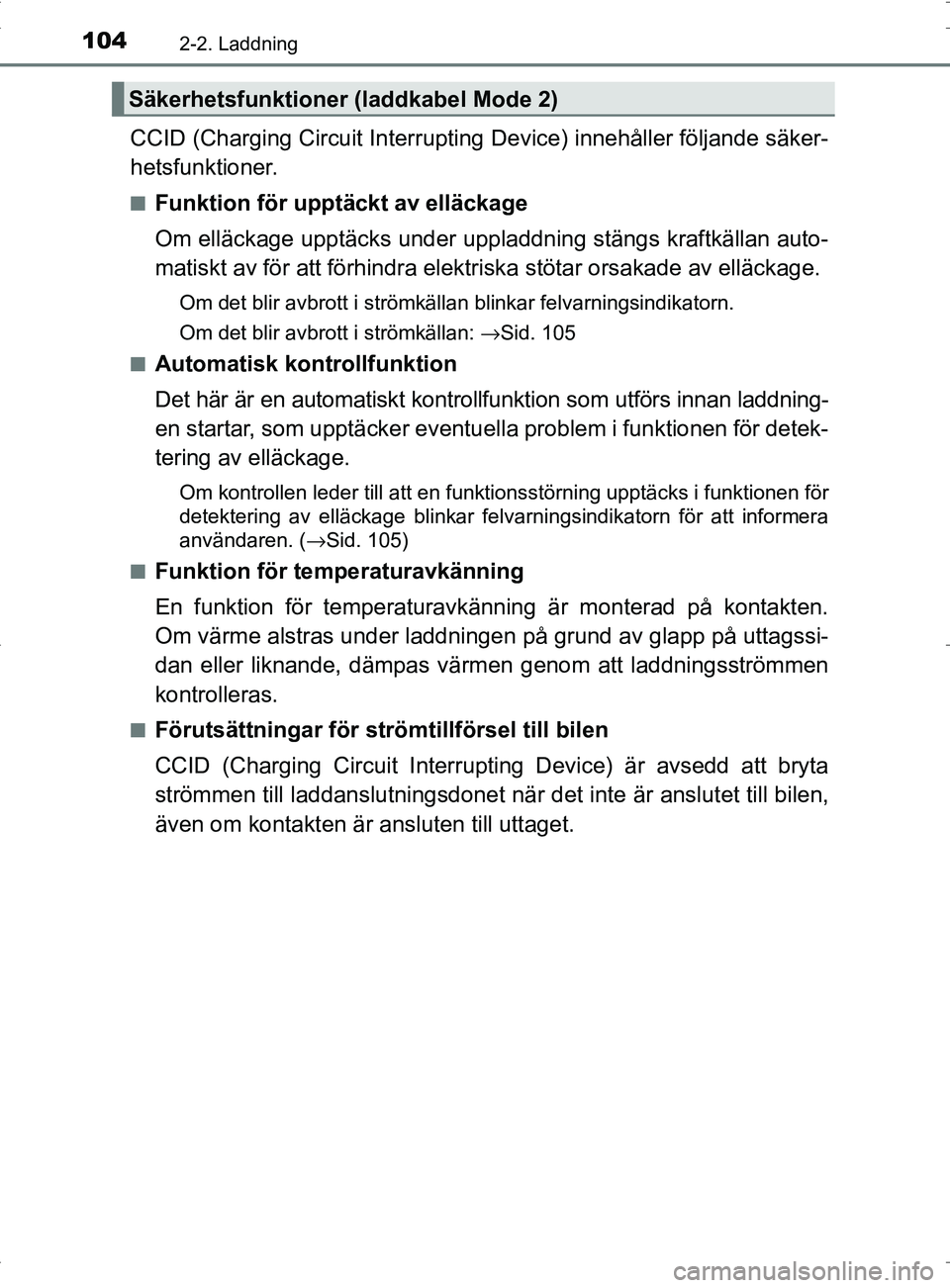

1042-2. Laddning
OM47A89SE
CCID (Charging Circuit Interrupting Device) innehåller följande säker-
hetsfunktioner.
■Funktion för upptäckt av elläckage
Om elläckage upptäcks under uppladdning stängs kraftkällan auto-
matiskt av för att förhindra elektriska stötar orsakade av elläckage.
Om det blir avbrott i strömkällan blinkar felvarningsindikatorn.
Om det blir avbrott i strömkällan: →Sid. 105
■
Automatisk kontrollfunktion
Det här är en automatiskt kontrollfunktion som utförs innan laddning- en startar, som upptäcker eventuella problem i funktionen för detek-
tering av elläckage.
Om kontrollen leder till att en funktionsstörning upptäcks i funktionen för
detektering av elläckage blinkar felvarningsindikatorn för att informera
användaren. ( →Sid. 105)
■
Funktion för temperaturavkänning
En funktion för temperaturavkänning är monterad på kontakten.
Om värme alstras under laddningen på grund av glapp på uttagssi-
dan eller liknande, dämpas värm en genom att laddningsströmmen
kontrolleras.
■Förutsättningar för strömt illförsel till bilen
CCID (Charging Circuit Interrupting Device) är avsedd att bryta
strömmen till laddanslutn ingsdonet när det inte är anslutet till bilen,
även om kontakten är ansluten till uttaget.
Säkerhetsfunktioner (laddkabel Mode 2)
OM47A89SE.book Page 104 Thursd ay, November 10, 2016 8:27 PM

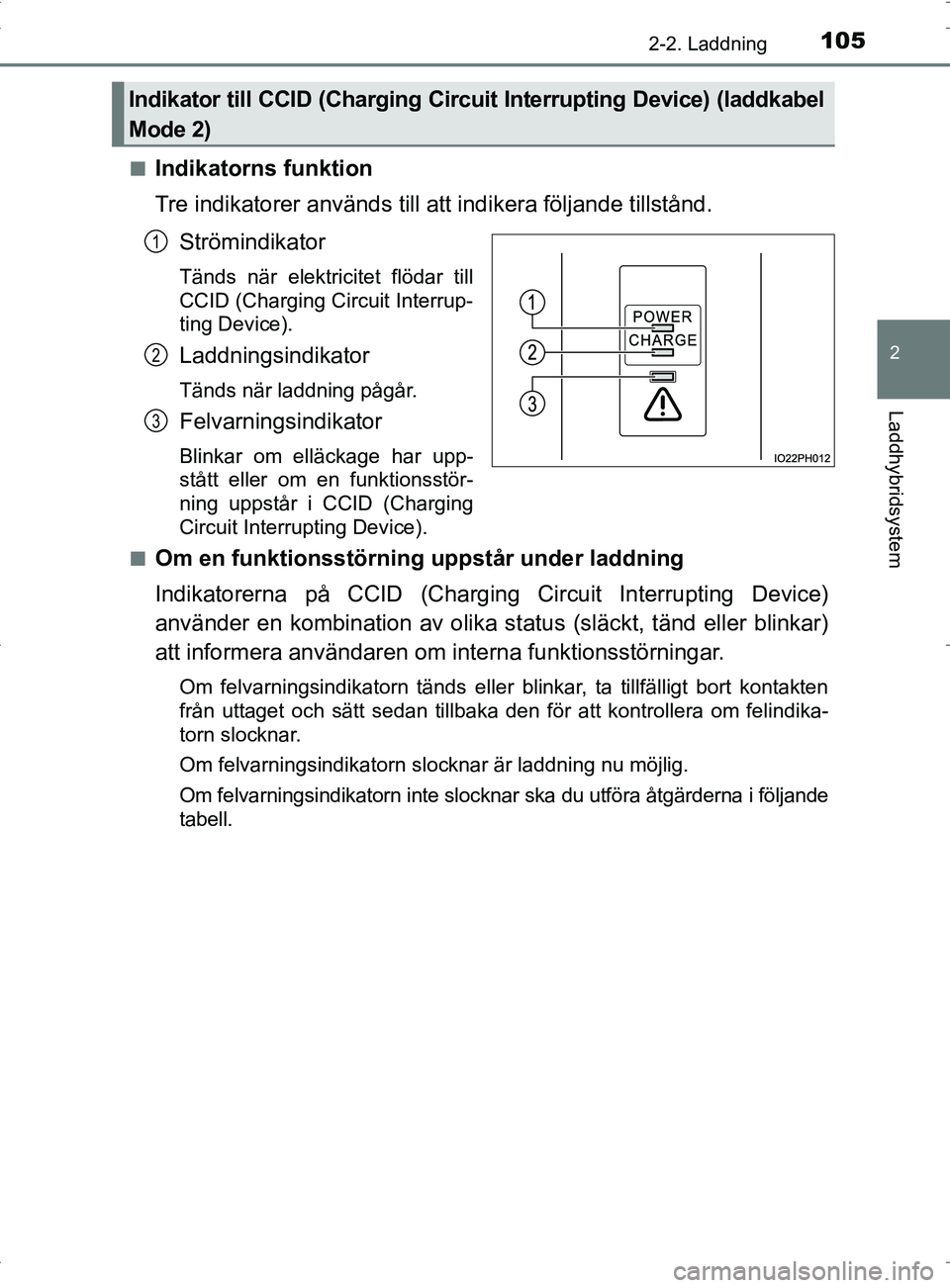

1052-2. Laddning
2
Laddhybridsystem
OM47A89SE■
Indikatorns funktion
Tre indikatorer används till att indikera följande tillstånd.
Strömindikator
Tänds när elektricitet flödar till
CCID (Charging Circuit Interrup-
ting Device).
Laddningsindikator
Tänds när laddning pågår.
Felvarningsindikator
Blinkar om elläckage har upp-
stått eller om en funktionsstör-
ning uppstår i CCID (Charging
Circuit Interrupting Device).
■
Om en funktionsstörning uppstår under laddning
Indikatorerna på CCID (Charging Circuit Interrupting Device)
använder en kombination av olika st atus (släckt, tänd eller blinkar)
att informera användaren om interna funktionsstörningar.
Om felvarningsindikatorn tänds eller blinkar, ta tillfälligt bort kontakten
från uttaget och sätt sedan tillbaka den för att kontrollera om felindika-
torn slocknar.
Om felvarningsindikatorn slocknar är laddning nu möjlig.
Om felvarningsindikatorn inte slocknar ska du utföra åtgärderna i följande
tabell.
Indikator till CCID (Charging Circ uit Interrupting Device) (laddkabel
Mode 2)
1
2
3
OM47A89SE.book Page 105 Thursd ay, November 10, 2016 8:27 PM

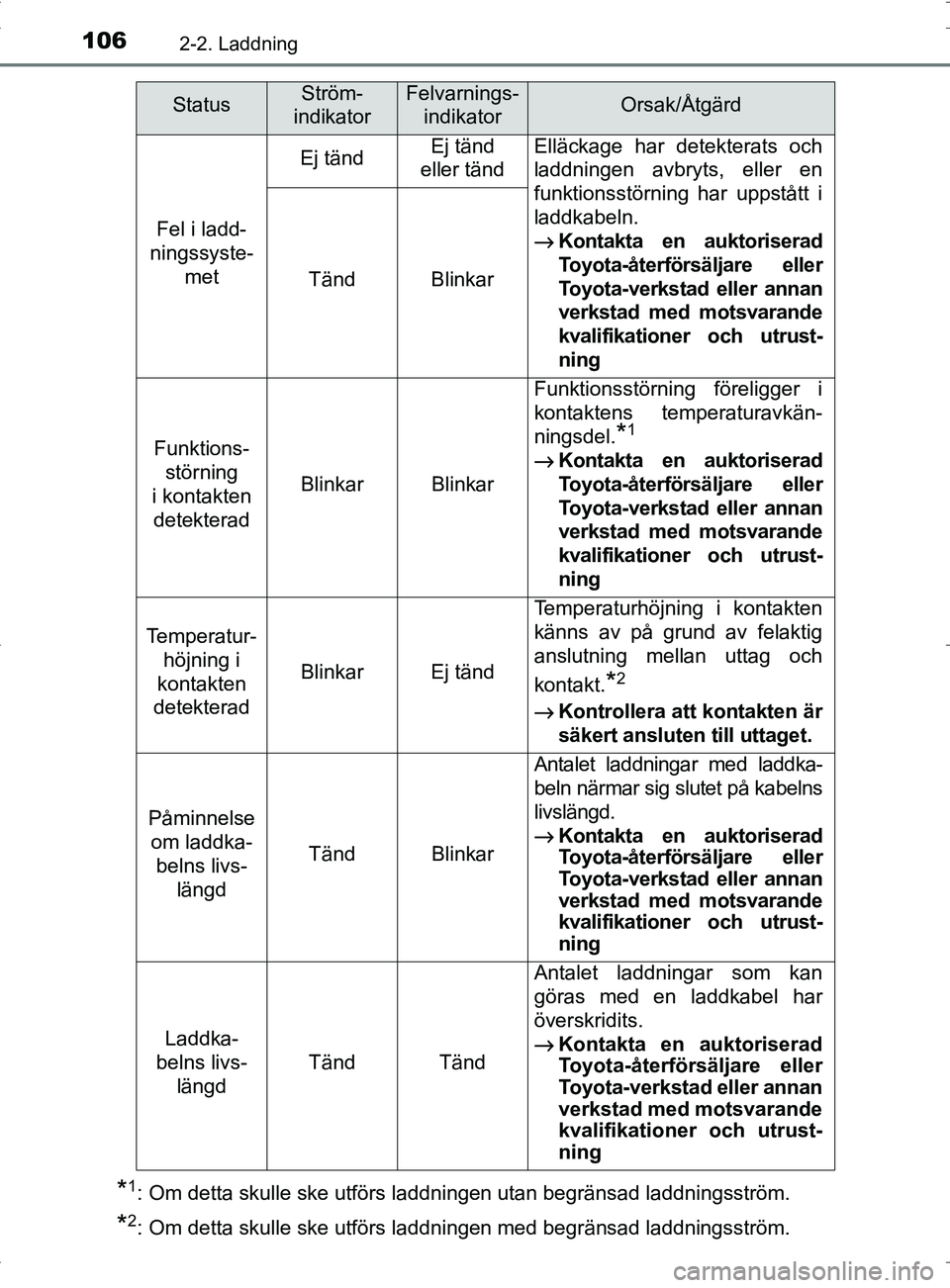

1062-2. Laddning
OM47A89SE
*1: Om detta skulle ske utförs laddningen utan begränsad laddningsström.
*2: Om detta skulle ske utförs laddningen med begränsad laddningsström.
StatusStröm-
indikatorFelvarnings- indikatorOrsak/Åtgärd
Fel i ladd-
ningssyste- met Ej tänd
Ej tänd
eller tänd Elläckage har detekterats och
laddningen avbryts, eller en
funktionsstörning har uppstått i
laddkabeln.
→
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning
Tänd Blinkar
Funktions-
störning
i kontakten
detekterad
BlinkarBlinkar
Funktionsstörning föreligger i
kontaktens temperaturavkän-
ningsdel.
*1
→ Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning
Temperatur-
höjning i
kontakten
detekterad
BlinkarEj tänd
Temperaturhöjning i kontakten
känns av på grund av felaktig
anslutning mellan uttag och
kontakt.
*2
→ Kontrollera att kontakten är
säkert ansluten till uttaget.
Påminnelse
om laddka-
belns livs- längd
TändBlinkar
Antalet laddningar med laddka-
beln närmar sig slutet på kabelns
livslängd.
→ Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning
Laddka-
belns livs-
längd
TändTänd
Antalet laddningar som kan
göras med en laddkabel har
överskridits.
→ Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning
OM47A89SE.book Page 106 Thursd ay, November 10, 2016 8:27 PM

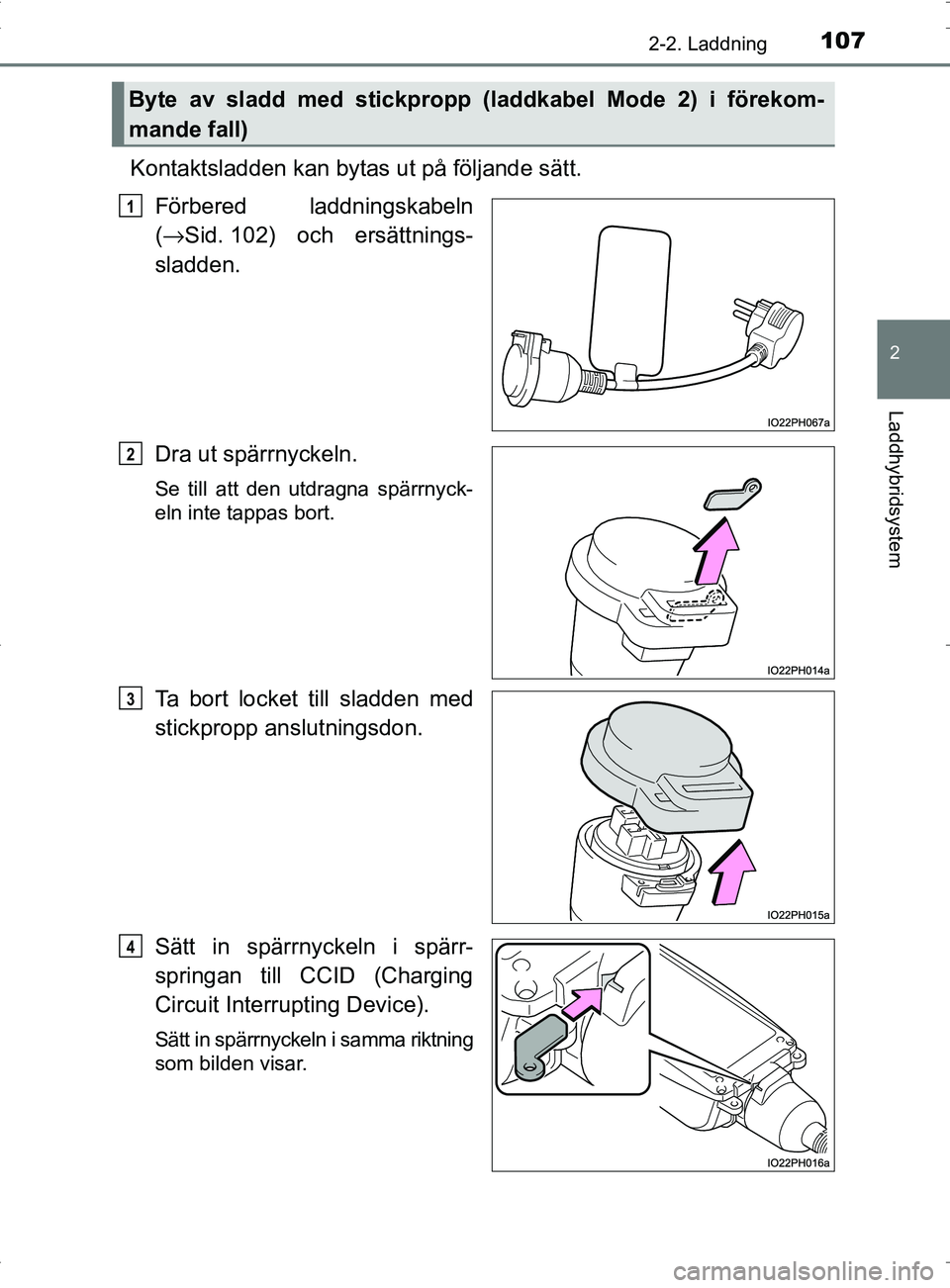

1072-2. Laddning
2
Laddhybridsystem
OM47A89SE
Kontaktsladden kan bytas ut på följande sätt.Förbered laddningskabeln
(→ Sid. 102) och ersättnings-
sladden.
Dra ut spärrnyckeln.
Se till att den utdragna spärrnyck-
eln inte tappas bort.
Ta bort locket till sladden med
stickpropp anslutningsdon.
Sätt in spärrnyckeln i spärr-
springan till CCID (Charging
Circuit Interrupting Device).
Sätt in spärrnyckeln i samma riktning
som bilden visar.
Byte av sladd med stickpropp (l addkabel Mode 2) i förekom-
mande fall)
1
2
3
4
OM47A89SE.book Page 107 Thursd ay, November 10, 2016 8:27 PM

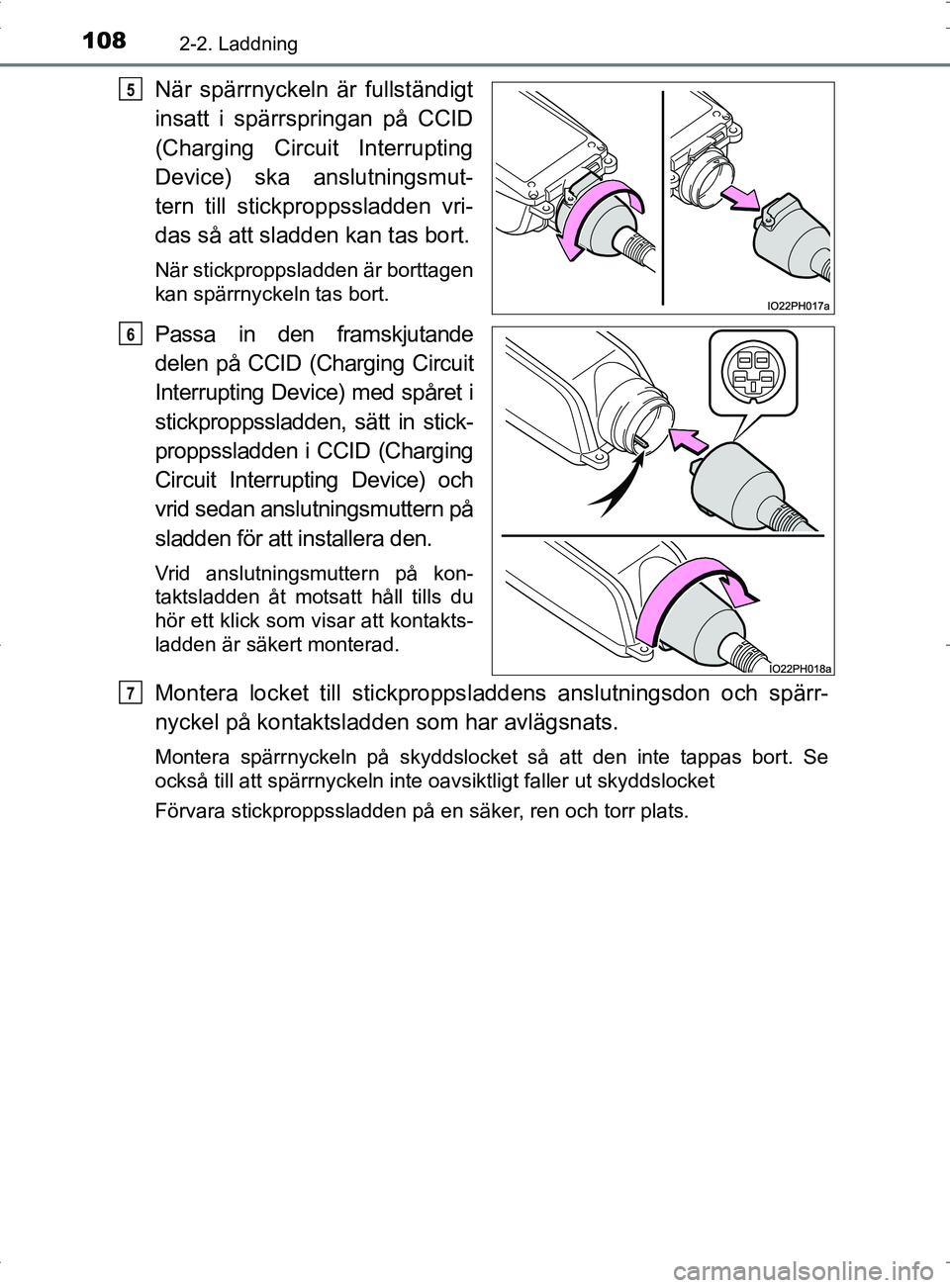

1082-2. Laddning
OM47A89SE
När spärrnyckeln är fullständigt
insatt i spärrspringan på CCID
(Charging Circuit Interrupting
Device) ska anslutningsmut-
tern till stickproppssladden vri-
das så att sladden kan tas bort.
När stickproppsladden är borttagen
kan spärrnyckeln tas bort.
Passa in den framskjutande
delen på CCID (Charging Circuit
Interrupting Device) med spåret i
stickproppssladden, sätt in stick-
proppssladden i CCID (Charging
Circuit Interrupting Device) och
vrid sedan anslutningsmuttern på
sladden för att installera den.
Vrid anslutningsmuttern på kon-
taktsladden åt motsatt håll tills du
hör ett klick som visar att kontakts-
ladden är säkert monterad.
Montera locket till stickproppsladdens anslutningsdon och spärr-
nyckel på kontaktsladden som har avlägsnats.
Montera spärrnyckeln på skyddslocket så att den inte tappas bort. Se
också till att spärrnyckeln inte oavsiktligt faller ut skyddslocket
Förvara stickproppssladden på en säker, ren och torr plats.
5
6
7
OM47A89SE.book Page 108 Thursd ay, November 10, 2016 8:27 PM

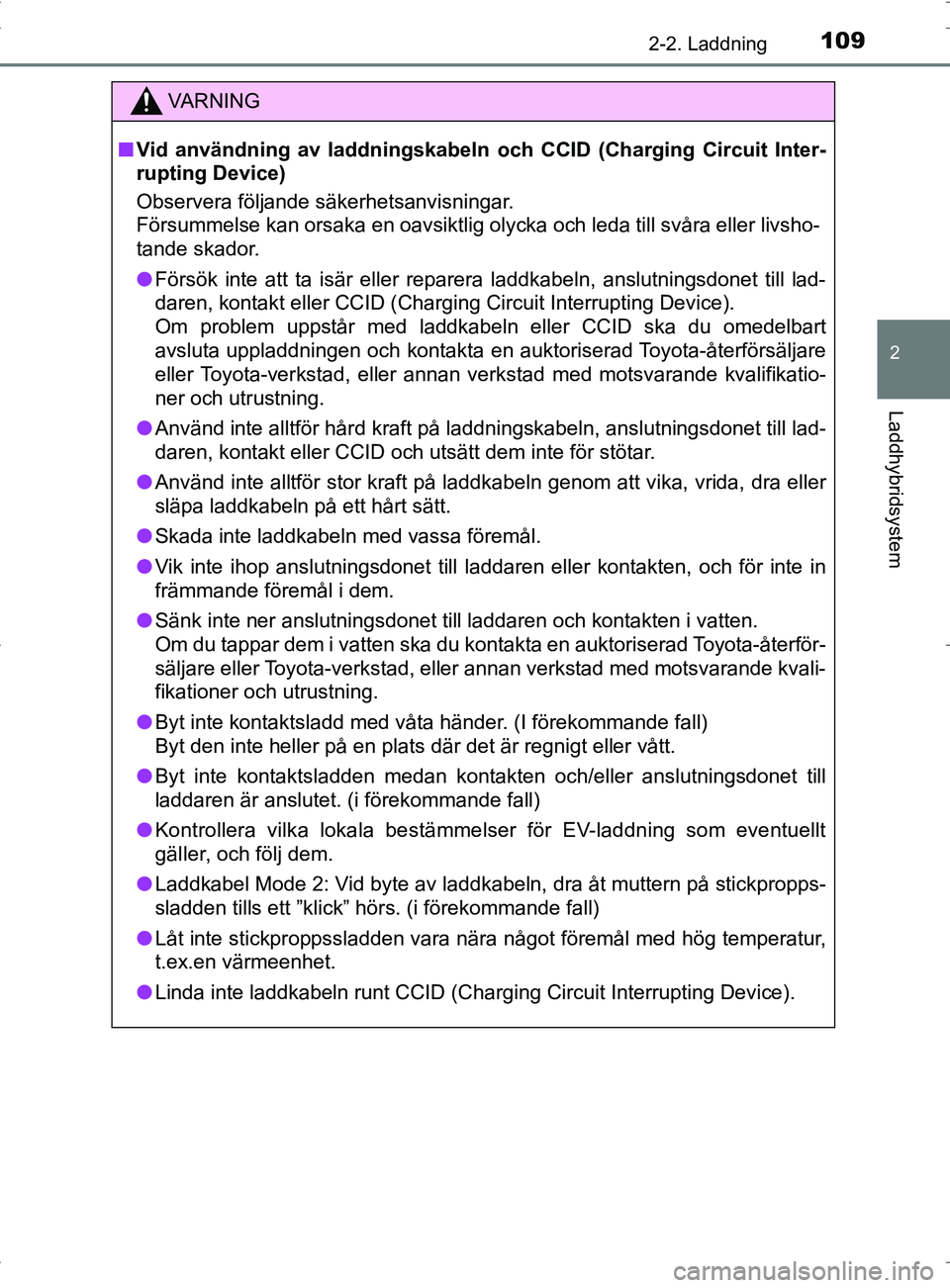

1092-2. Laddning
2
Laddhybridsystem
OM47A89SE
VA R N I N G
■Vid användning av laddningskabeln och CCID (Charging Circuit Inter-
rupting Device)
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka en oavsiktlig olycka och leda till svåra eller livsho-
tande skador.
● Försök inte att ta isär eller reparera laddkabeln, anslutningsdonet till lad-
daren, kontakt eller CCID (Charging Circuit Interrupting Device).
Om problem uppstår med laddkabeln eller CCID ska du omedelbart
avsluta uppladdningen och kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
● Använd inte alltför hård kraft på laddningskabeln, anslutningsdonet till lad-
daren, kontakt eller CCID och utsätt dem inte för stötar.
● Använd inte alltför stor kraft på laddkabeln genom att vika, vrida, dra eller
släpa laddkabeln på ett hårt sätt.
● Skada inte laddkabeln med vassa föremål.
● Vik inte ihop anslutningsdonet till laddaren eller kontakten, och för inte in
främmande föremål i dem.
● Sänk inte ner anslutningsdonet till laddaren och kontakten i vatten.
Om du tappar dem i vatten ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
● Byt inte kontaktsladd med våta händer. (I förekommande fall)
Byt den inte heller på en plats där det är regnigt eller vått.
● Byt inte kontaktsladden medan kontakten och/eller anslutningsdonet till
laddaren är anslutet. (i förekommande fall)
● Kontrollera vilka lokala bestämmelser för EV-laddning som eventuellt
gäller, och följ dem.
● Laddkabel Mode 2: Vid byte av laddkabeln, dra åt muttern på stickpropps-
sladden tills ett ”klick” hörs. (i förekommande fall)
● Låt inte stickproppssladden vara nära något föremål med hög temperatur,
t.ex.en värmeenhet.
● Linda inte laddkabeln runt CCID (Charging Circuit Interrupting Device)\
.
OM47A89SE.book Page 109 Thursd ay, November 10, 2016 8:27 PM

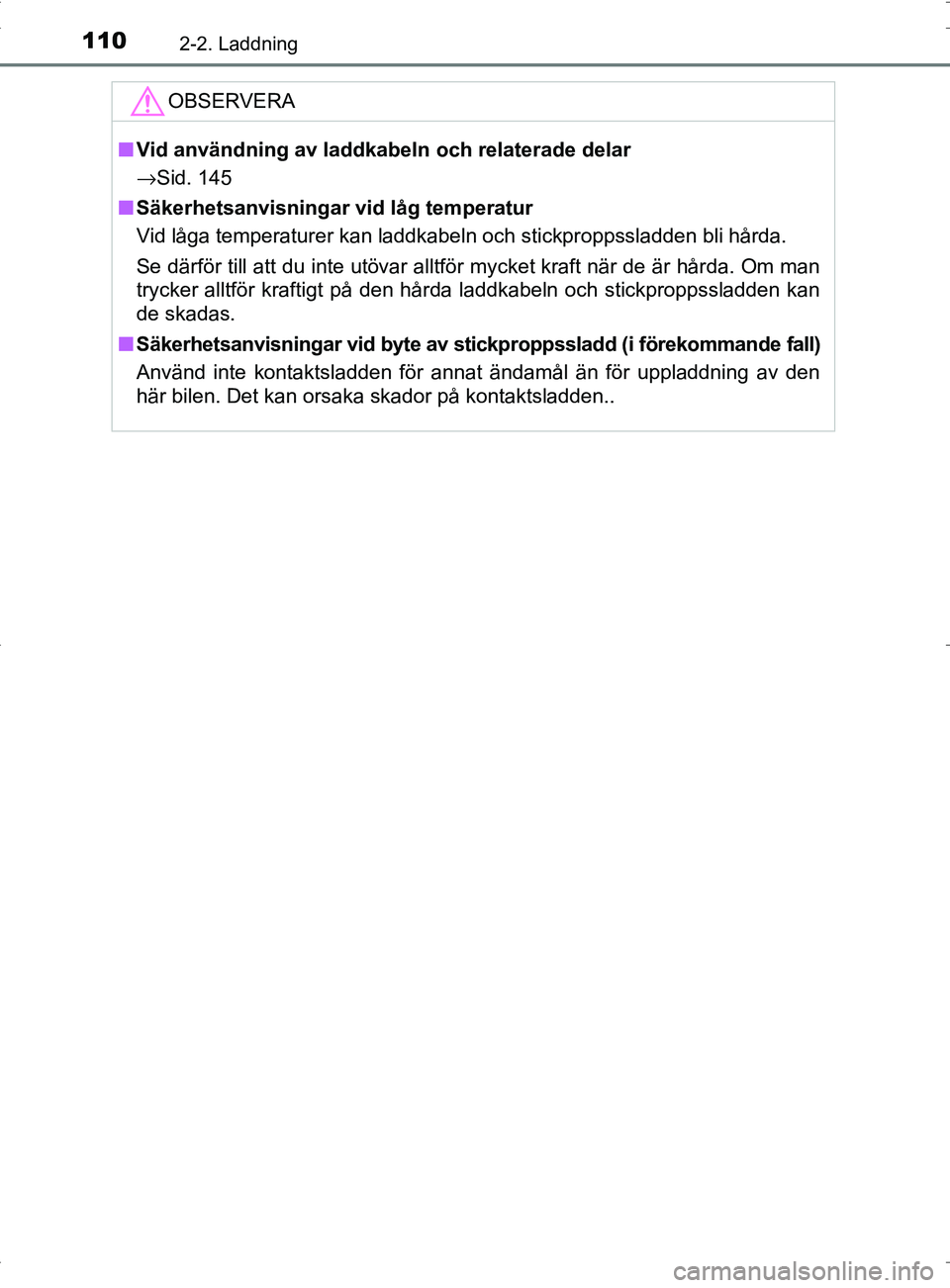

1102-2. Laddning
OM47A89SE
OBSERVERA
■Vid användning av laddkabeln och relaterade delar
→ Sid. 145
■ Säkerhetsanvisningar vid låg temperatur
Vid låga temperaturer kan laddkabeln och stickproppssladden bli hårda.
Se därför till att du inte utövar alltför mycket kraft när de är hårda. Om man
trycker alltför kraftigt på den hårda laddkabeln och stickproppssladden kan
de skadas.
■ Säkerhetsanvisningar vid byte av stickp roppssladd (i förekommande fall)
Använd inte kontaktsladden för annat ändamål än för uppladdning av den
här bilen. Det kan orsaka skador på kontaktsladden..
OM47A89SE.book Page 110 Thursd ay, November 10, 2016 8:27 PM
