2-2. Laddning
Laddhybridsystem
OM47A89SE

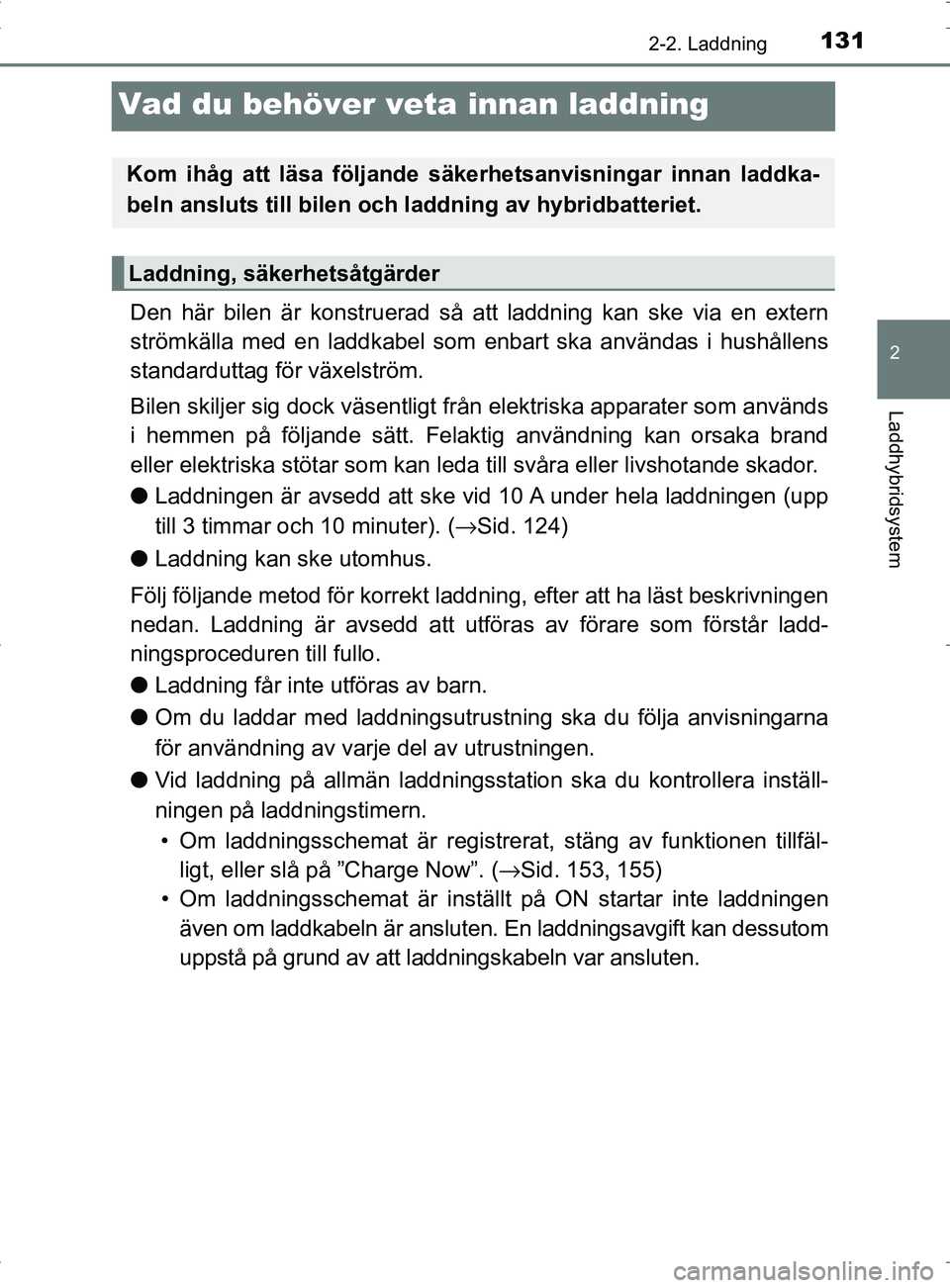

Vad du behöver veta innan laddning
Den här bilen är konstruerad så att laddning kan ske via en extern
strömkälla med en laddkabel som enbart ska användas i hushållens
standarduttag för växelström.
Bilen skiljer sig dock väsentligt från elektriska apparater som används
i hemmen på följande sätt. Felaktig användning kan orsaka brand
eller elektriska stötar som kan leda till svåra eller livshotande skador.
● Laddningen är avsedd att ske vid 10 A under hela laddningen (upp
till 3 timmar och 10 minuter). ( →Sid. 124)
● Laddning kan ske utomhus.
Följ följande metod för korrekt laddnin g, efter att ha läst beskrivningen
nedan. Laddning är avsedd att utföra s av förare som förstår ladd-
ningsproceduren till fullo.
● Laddning får inte utföras av barn.
● Om du laddar med laddningsutrus tning ska du följa anvisningarna
för användning av varje del av utrustningen.
● Vid laddning på allmän laddningsstation ska du kontrollera inställ-
ningen på laddningstimern.
• Om laddningsschemat är registrera t, stäng av funktionen tillfäl-
ligt, eller slå på ”Charge Now”. ( →Sid. 153, 155)
• Om laddningsschemat är inställt på ON startar inte laddningen
även om laddkabeln är ansluten. En laddningsavgift kan dessutom
uppstå på grund av att laddningskabeln var ansluten.
Kom ihåg att läsa följande säkerhetsanvisningar innan laddka-
beln ansluts till bilen och laddning av hybridbatteriet.
Laddning, säkerhetsåtgärder
OM47A89SE.book Page 131 Thursd ay, November 10, 2016 8:27 PM

1322-2. Laddning
OM47A89SE
Kontrollera alltid följande punkter före laddning.
●Parkeringsbromsen är ansatt. ( →Sid. 314)
● Strålkastarna är avstängda eller inställda på AUTO, och lampor
som exempelvis varningsblinkers och kupébelysning är släckta.
Om sådana belysningsströmbrytare är i ON-läge kommer funktionerna att
förbruka elektricitet, så att laddningstiden ökar.
●Startknappen är i avstängt läge. ( →Sid. 301)
Före laddning ska du se till att laddkabelns alla delar är i gott skick.
( → Sid. 111)
■Säkerhetsfunktioner
●Hybridsystemet startar inte medan laddningskabeln är ansluten till bilen,
även om startknappen används.
● Om laddningskabeln är ansluten m edan ”READY”-lampan är tänd kommer
hybridsystemet att stanna automatiskt så att bilen inte kan köras.
● När laddningskabeln är ansluten till bilen kan växelläget inte ändras från P
till annat växelläge.
■ Under laddning
Följande kan inträffa, men innebär inte en funktionsstörning
●Starttiden för laddningen kan variera beroende på bilens tillstånd.
● Under laddningen kan fläktljud höras från ventilerna till kylluftsintagen till
laddningsutrustningen. ( →Sid. 135)
● Under och efter laddning kan baksätet och närliggande ytor till laddningsutrust-
ningen bli varma.
Kontrollera följande före laddning
Granska laddningskabeln
OM47A89SE.book Page 132 Thursd ay, November 10, 2016 8:27 PM

1332-2. Laddning
2
Laddhybridsystem
OM47A89SE■
Kapacitetsminskning i hybridbatteriet
Hybridbatteriets kapacitet sjunker gradvis när hybridbatteriet är i bruk. Takten
vid vilken laddningsnivån sjunker kan variera med miljön och sättet hur bilen
körs. Om följande observeras kan man dämpa batteriets urladdning.
● Undvik att parkera bilen i direkt solsken på varma platser när hyb\
ridbatteriet
är fullt laddat.
● Undvik att accelerera och bromsa in ofta och plötsligt vid körning\
i EV-läge.
● Undvik att ofta köra på maximal hastighet vid EV-körning. (→Sid. 82)
● Låt hybridbatteriet ha en låg laddningsnivå om bilen lämnas utan att kör\
as
under längre tid.
Kontrollera att EV-läget har ändrats till HV-läge och tryck startknappen till
avstängt läge.
● Använd laddningstimern så mycket som möjligt så att hybridbatteriet är fullt
laddat omedelbart innan du börjar köra. ( →Sid. 147)
Dessutom, om hybridbatteriets kapacitet reduceras så minskar sträckan som
kan köras i EV-läge. Bilens prestanda försämras dock inte märkbart.
■ Om återstående laddning i hybridbatteriet är låg efter laddning
I följande situationer kan återstående l addning i hybridbatteriet, när laddnin-
gen är avslutad, vara mindre än normalt i syfte att skydda systemet (räckvid-
den i EV-läge när batteriet är fulladdat kan bli kortare).
*
● Laddning sker när utetemperaturen är låg eller hög
● Laddning sker omedelbart efter körning med tung last eller i extremt varmt väder
Om inga av situationerna ovan stämmer och laddningen i hybridbatteriet
sjunker drastiskt vid avslutad laddning bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
*: Om detta inträffar och även om visningen av återstående laddning i hybrid- batteriet indikerar att det är fulladdat minskar den återstående laddning\
en
snabbare är normalt.
OM47A89SE.book Page 133 Thursd ay, November 10, 2016 8:27 PM

1342-2. Laddning
OM47A89SE

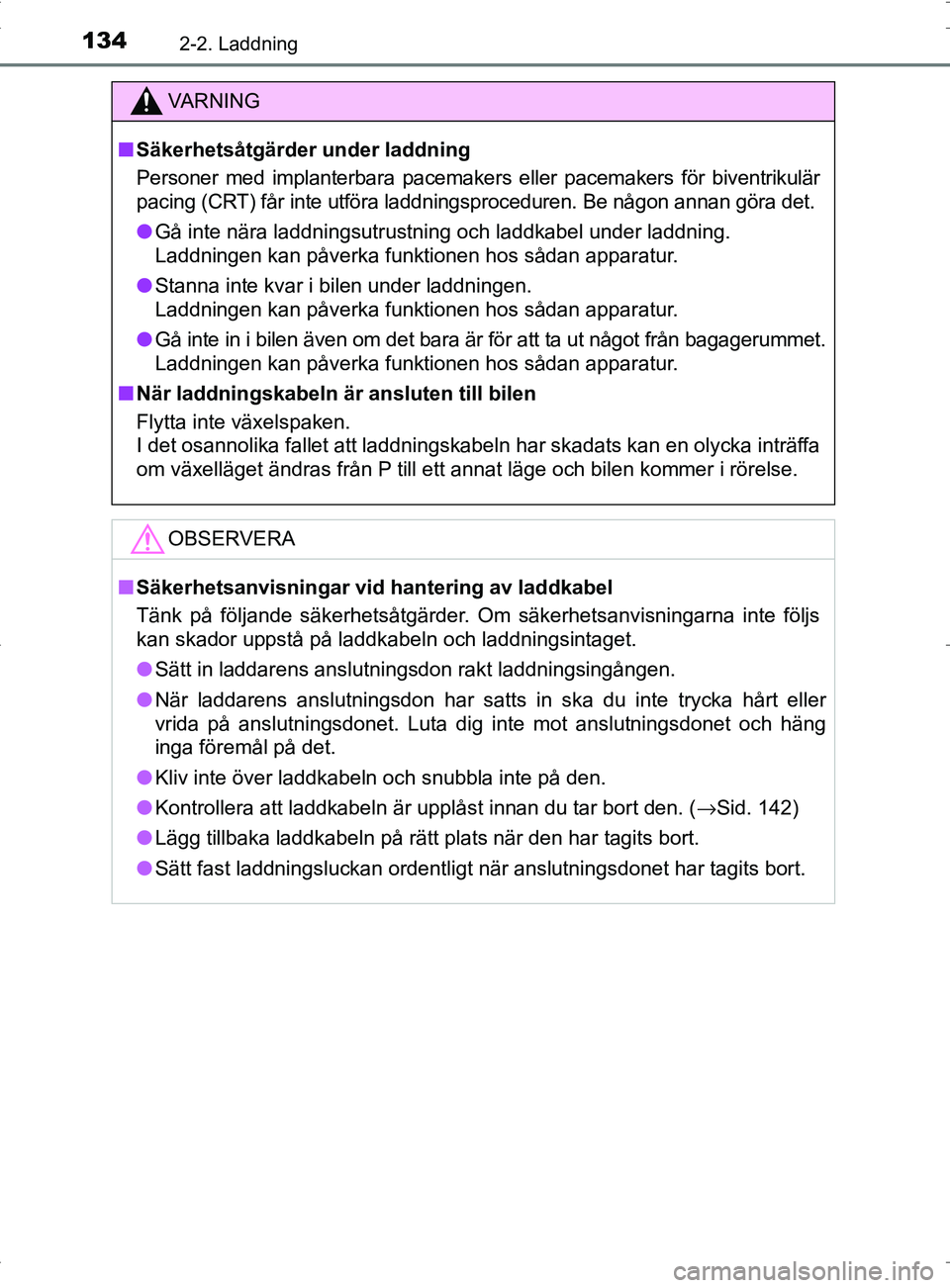

VA R N I N G
■Säkerhetsåtgärder under laddning
Personer med implanterbara pacemakers eller pacema kers för biventrikulär
pacing (CRT) får inte utföra laddningsproceduren. Be någon annan göra det.
● Gå inte nära laddningsutrustning och laddkabel under laddning.
Laddningen kan påverka funktionen hos sådan apparatur.
● Stanna inte kvar i bilen under laddningen.
Laddningen kan påverka funktionen hos sådan apparatur.
● Gå inte in i bilen även om det bara är för att ta ut något från bagagerummet.
Laddningen kan påverka funktionen hos sådan apparatur.
■ När laddningskabeln är ansluten till bilen
Flytta inte växelspaken.
I det osannolika fallet att laddningskabeln har skadats kan en olycka inträffa
om växelläget ändras från P till ett annat läge och bilen kommer i rörelse.
OBSERVERA
■Säkerhetsanvisningar vid hantering av laddkabel
Tänk på följande säkerhetsåtgärder. Om säkerhetsanvisningarna inte följs
kan skador uppstå på laddkabeln och laddningsintaget.
● Sätt in laddarens anslutningsdon rakt laddningsingången.
● När laddarens anslutningsdon har satts in ska du inte trycka hårt eller
vrida på anslutningsdonet. Luta dig inte mot anslutningsdonet och häng
inga föremål på det.
● Kliv inte över laddkabeln och snubbla inte på den.
● Kontrollera att laddkabeln är upplåst innan du tar bort den. ( →Sid. 142)
● Lägg tillbaka laddkabeln på rätt plats när den har tagits bo\
rt.
● Sätt fast laddningsluckan ordentligt när anslutningsdonet har tagits bort.
OM47A89SE.book Page 134 Thursd ay, November 10, 2016 8:27 PM

1352-2. Laddning
2
Laddhybridsystem
OM47A89SE
OBSERVERA

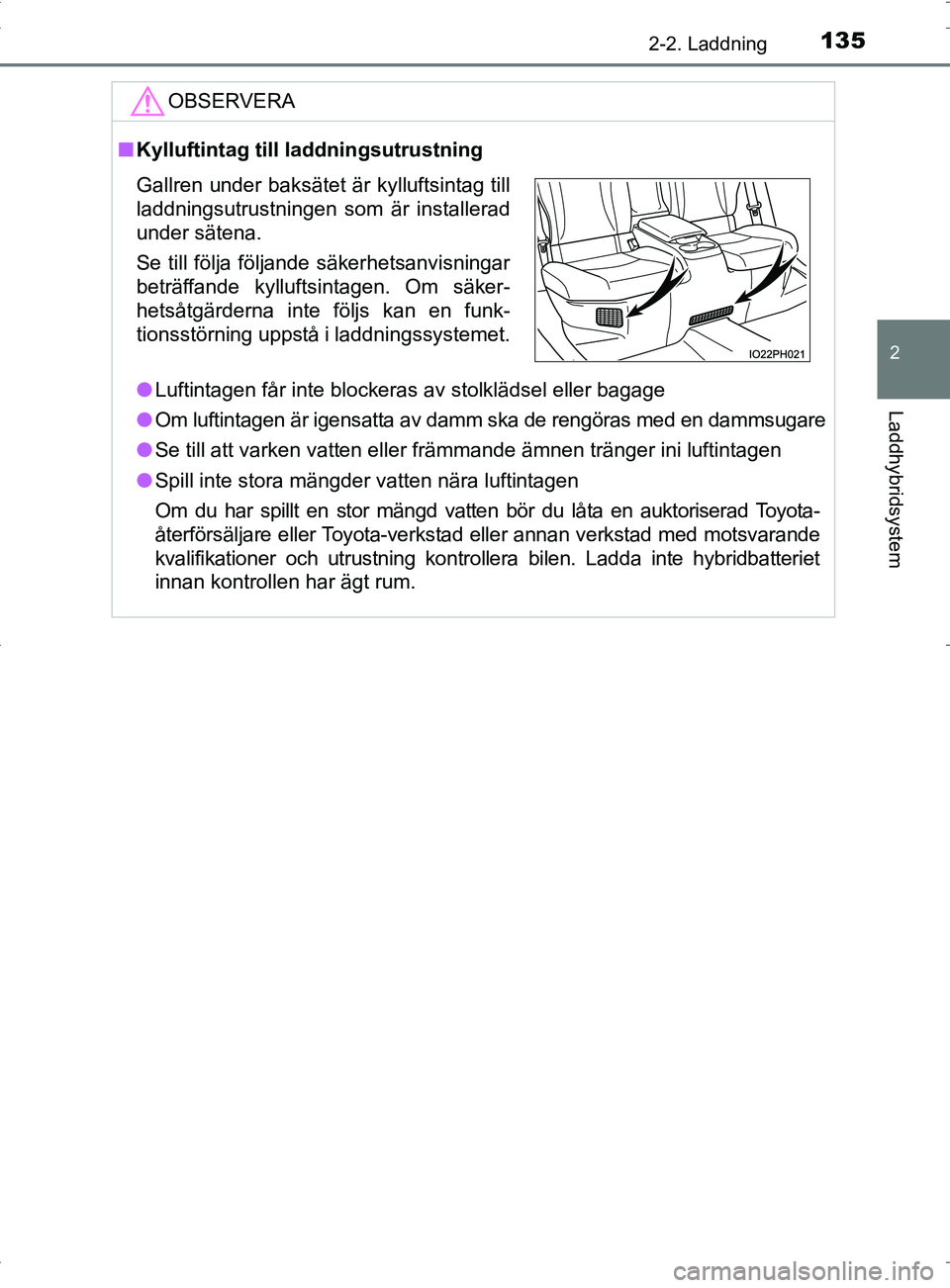

■Kylluftintag till laddningsutrustning
● Luftintagen får inte blockeras av stolklädsel eller bagage
● Om luftintagen är igensatta av damm ska de rengöras med en dammsugare
● Se till att varken vatten eller främmande ämnen tränger ini luftintagen
● Spill inte stora mängder vatten nära luftintagen
Om du har spillt en stor mängd vatten bör du låta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad eller annan ve rkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen. Ladda inte hybridbatteriet
innan kontrollen har ägt rum.
Gallren under baksätet är kylluftsintag till
laddningsutrustningen som är installerad
under sätena.
Se till följa följande säkerhetsanvisningar
beträffande kylluftsintagen. Om säker-
hetsåtgärderna inte följs kan en funk-
tionsstörning uppstå i laddningssystemet.
OM47A89SE.book Page 135 Thursday, November 10, 2016 8:27 PM

1362-2. Laddning
OM47A89SE

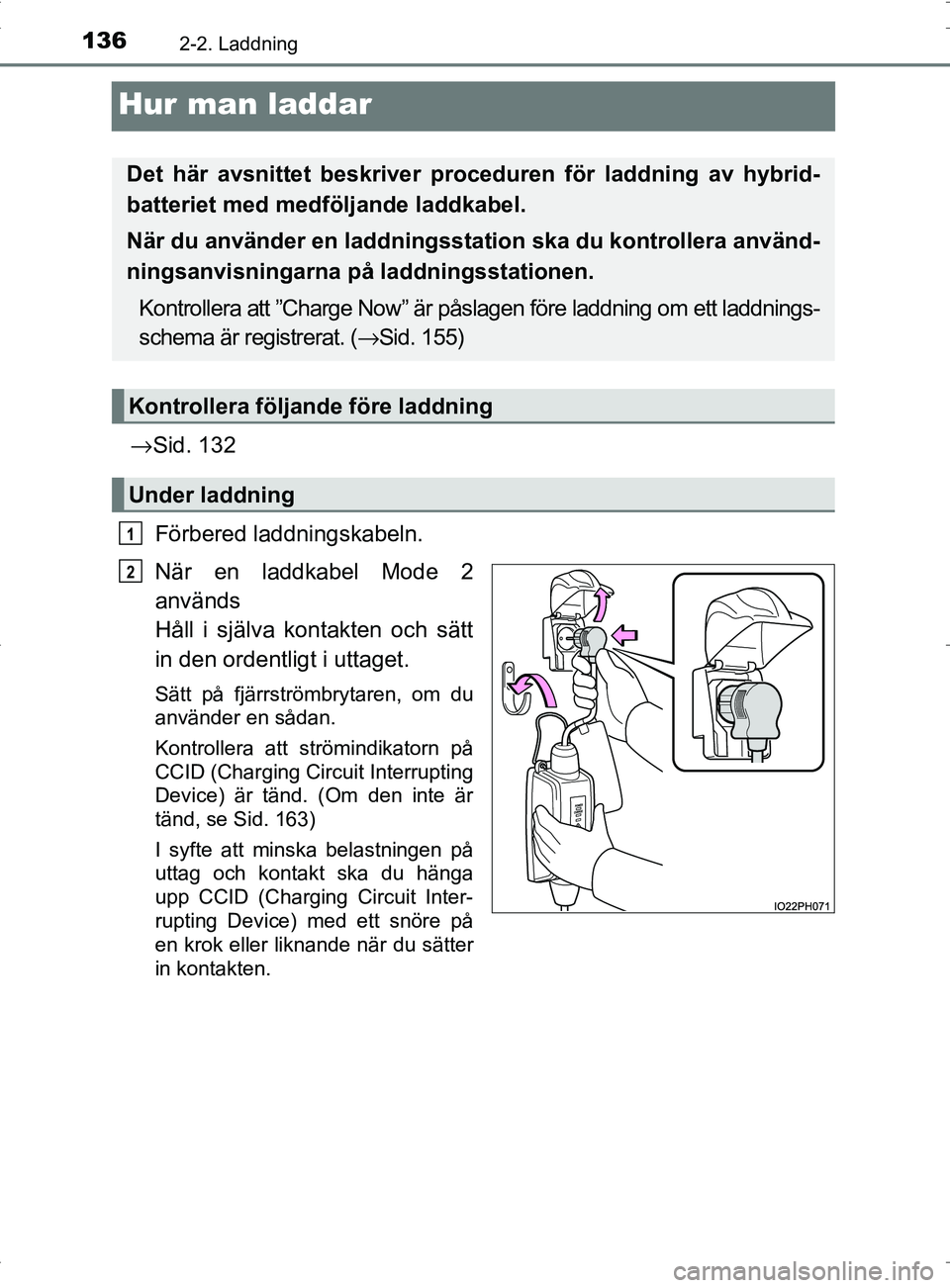

Hur man laddar
→Sid. 132
Förbered laddningskabeln.
När en laddkabel Mode 2
används
Håll i själva kontakten och sätt
in den ordentligt i uttaget.
Sätt på fjärrströmbrytaren, om du
använder en sådan.
Kontrollera att strömindikatorn på
CCID (Charging Circuit Interrupting
Device) är tänd. (Om den inte är
tänd, se Sid. 163)
I syfte att minska belastningen på
uttag och kontakt ska du hänga
upp CCID (Charging Circuit Inter-
rupting Device) med ett snöre på
en krok eller liknande när du sätter
in kontakten.
Det här avsnittet beskriver proc eduren för laddning av hybrid-
batteriet med medföljande laddkabel.
När du använder en laddningsstation ska du kontrollera använd-
ningsanvisningarna på laddningsstationen.
Kontrollera att ”Charge Now” är påslagen före laddning om ett laddnings-
schema är registrerat. ( →Sid. 155)
Kontrollera följande före laddning
Under laddning
1
2
OM47A89SE.book Page 136 Thursd ay, November 10, 2016 8:27 PM

1372-2. Laddning
2
Laddhybridsystem
OM47A89SE

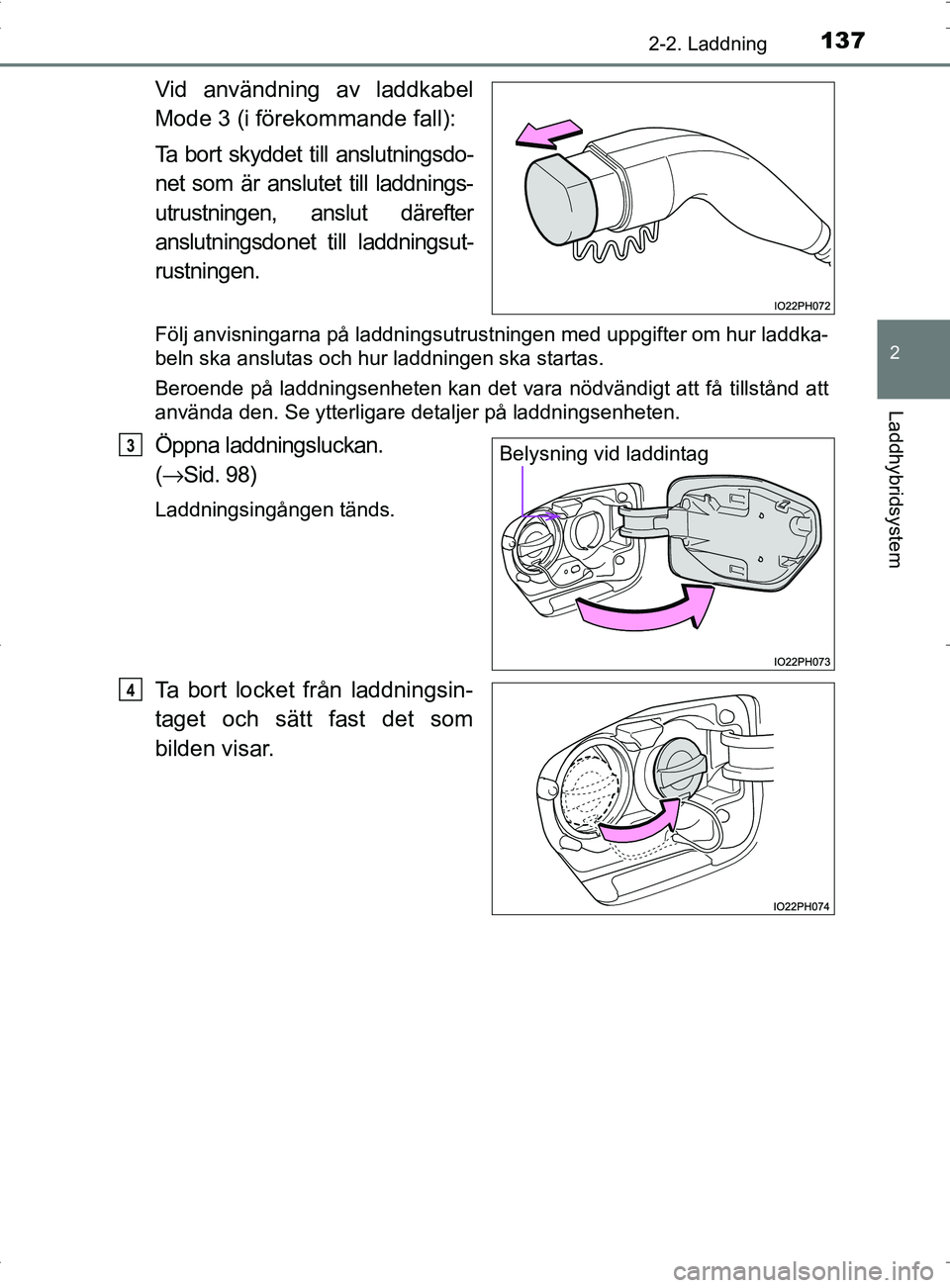

Vid användning av laddkabel
Mode 3 (i förekommande fall):
Ta bort skyddet till anslutningsdo-
net som är anslutet till laddnings-
utrustningen, anslut därefter
anslutningsdonet till laddningsut-
rustningen.
Följ anvisningarna på laddningsutrustningen med uppgifter om hur laddka-
beln ska anslutas och hur laddningen ska startas.
Beroende på laddningsenheten kan det vara nödvändigt att få \
tillstånd att
använda den. Se ytterligare detaljer på laddningsenheten.
Öppna laddningsluckan.
(→ Sid. 98)
Laddningsingången tänds.
Ta bort locket från laddningsin-
taget och sätt fast det som
bilden visar.
Belysning vid laddintag3
4
OM47A89SE.book Page 137 Thursd ay, November 10, 2016 8:27 PM

1382-2. Laddning
OM47A89SE

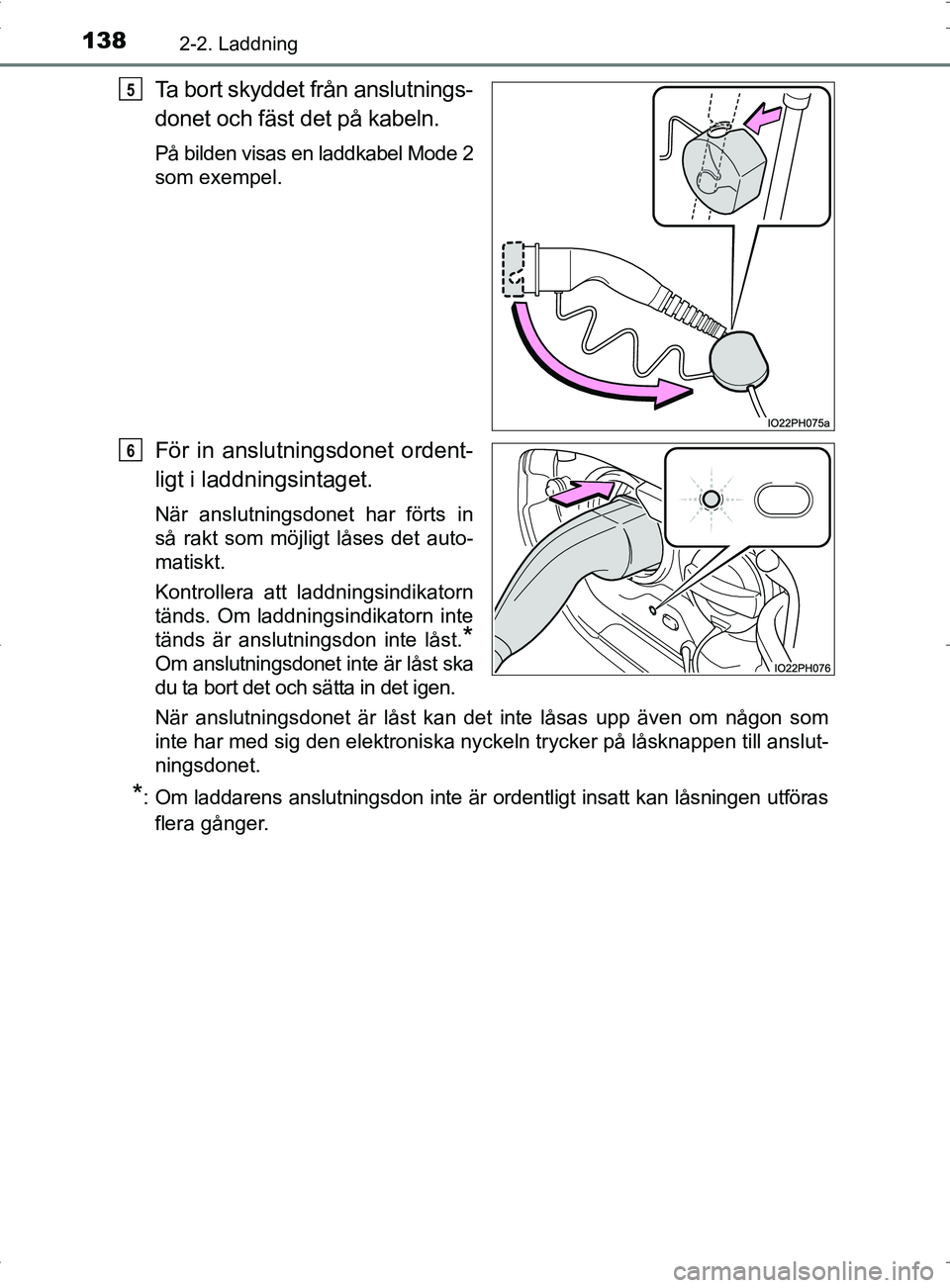

Ta bort skyddet från anslutnings-
donet och fäst det på kabeln.
På bilden visas en laddkabel Mode 2
som exempel.
För in anslutningsdonet ordent-
ligt i laddningsintaget.
När anslutningsdonet har förts in
så rakt som möjligt låses det auto-
matiskt.
Kontrollera att laddningsindikatorn
tänds. Om laddningsindikatorn inte
tänds är anslutningsdon inte låst.
*
Om anslutningsdonet inte är låst ska
du ta bort det och sätta in det igen.
När anslutningsdonet är låst kan det inte låsas upp även om någon som
inte har med sig den elektroniska nyckeln trycker på låsknappen till anslut-
ningsdonet.
*: Om laddarens anslutningsdon inte är ordentligt insatt kan låsningen utförasflera gånger.
5
6
OM47A89SE.book Page 138 Thursd ay, November 10, 2016 8:27 PM

1392-2. Laddning
2
Laddhybridsystem
OM47A89SE
Om laddningsindikatorn blinkar
när laddarens anslutningsdon
har satts in.
Laddningsschemat är registrerat
(→ Sid. 147). Ha med dig den
elektroniska nyckeln och tryck
på låsknappen till anslutnings-
donet för att låsa upp det.
Ta tillfälligt ur anslutningsdonet, och sätt tillbaka det inom 5 sekunder.
( →Sid. 139)
Om felvarningsindikatorn på CCID (Charging Circuit Interrupting Device)
blinkar under laddning, se Sid. 105 och följ den beskrivna åtgärden.
Laddningsindikatorn slocknar när laddningen är avslutad.
■ Under laddning
●Ytan på laddkretsövervakningen (CCID) kan bli het, men det innebär ingen
funktionsstörning. (När en laddkabel Mode 2 används.)
● Beroende på förutsättningarna för radiovågor kan störn\
ingar höras i radion.
● Det aktuella laddningstillståndet och den beräknade tiden tills laddningen
avslutas kan ses på informationsdisplayen. ( →Sid. 130)
● Under laddningen tänds och blinkar hybridbatteriets statusindikator, och för-
ändras enligt den laddade nivån. (→Sid. 99)
■ Om laddningsindikatorn blinkar när laddkabeln har anslutits.
Laddningsschemat ( →Sid. 147) är registrerat och laddning kan inte utföras
omedelbart. För att stänga av laddning med timern och starta laddning ome-
delbart ska följande åtgärder utföras.
● Slå på ”Charge Now” ( →Sid. 155)
● Medan laddningsindikatorn blinkar ska anslutningsdonet tas bort inom fem
sekunder.
■ Om laddarens anslutningsdon inte kan föras in i laddningsintaget.
→Sid. 117
OM47A89SE.book Page 139 Thursd ay, November 10, 2016 8:27 PM

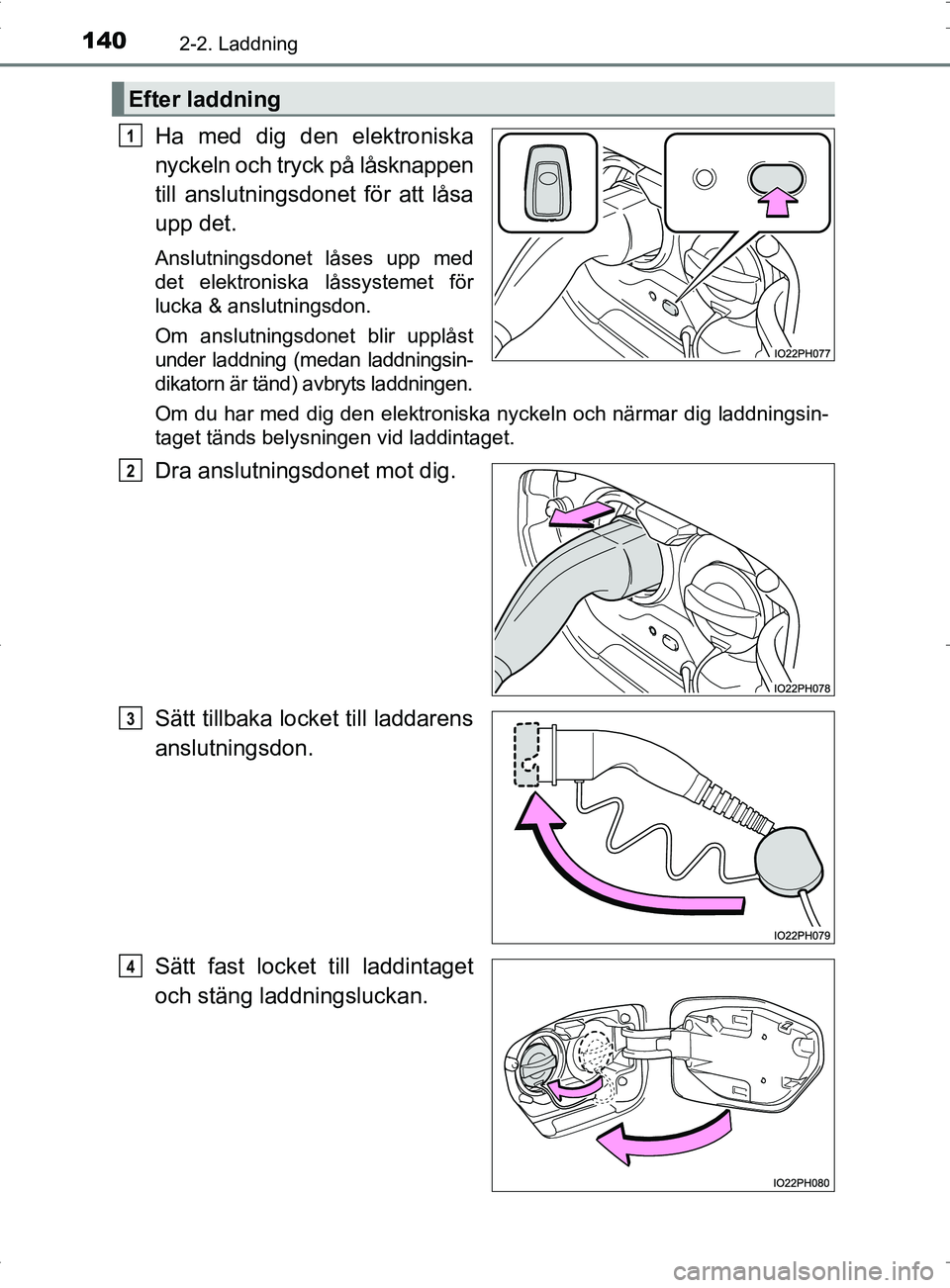

1402-2. Laddning
OM47A89SE
Ha med dig den elektroniska
nyckeln och tryck på låsknappen
till anslutningsdonet för att låsa
upp det.
Anslutningsdonet låses upp med
det elektroniska låssystemet för
lucka & anslutningsdon.
Om anslutningsdonet blir upplåst
under laddning (medan laddningsin-
dikatorn är tänd) avbryts laddningen.
Om du har med dig den elektroniska nyckeln och närmar dig laddningsin-
taget tänds belysningen vid laddintaget.
Dra anslutningsdonet mot dig.
Sätt tillbaka locket till laddarens
anslutningsdon.
Sätt fast locket till laddintaget
och stäng laddningsluckan.
Efter laddning
1
2
3
4
OM47A89SE.book Page 140 Thursd ay, November 10, 2016 8:27 PM
