1712-2. Laddning
2
Laddhybridsystem
OM47A89SE
Om ”Charging Stopped High Energy Use See Owner’s Manual” visas
Energi förbrukas av bilens elektriska
komponenter.
Kontrollera följande punkter och
genomför laddningen igen.
• Stäng av strålkastarna och ljudan-
läggningen om de är på.
• Tryck startknappen till avstängt läge.
Om laddningen inte kan genomföras
trots att ovanstående har utförts är
eventuellt hjälpbatteriet otillräckligt
laddat. Håll hybridsystemet igång i
minst 15 minuter för att ladda start-
batteriet.
 Om ”Charging System Malfunction See Owner’s Manual” visas
En funktionsstörning uppstod i ladd-
ningssystemet
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kont-
rollera bilen.
Möjlig orsakÅtgärd
OM47A89SE.book Page 171 Thursd ay, November 10, 2016 8:27 PM

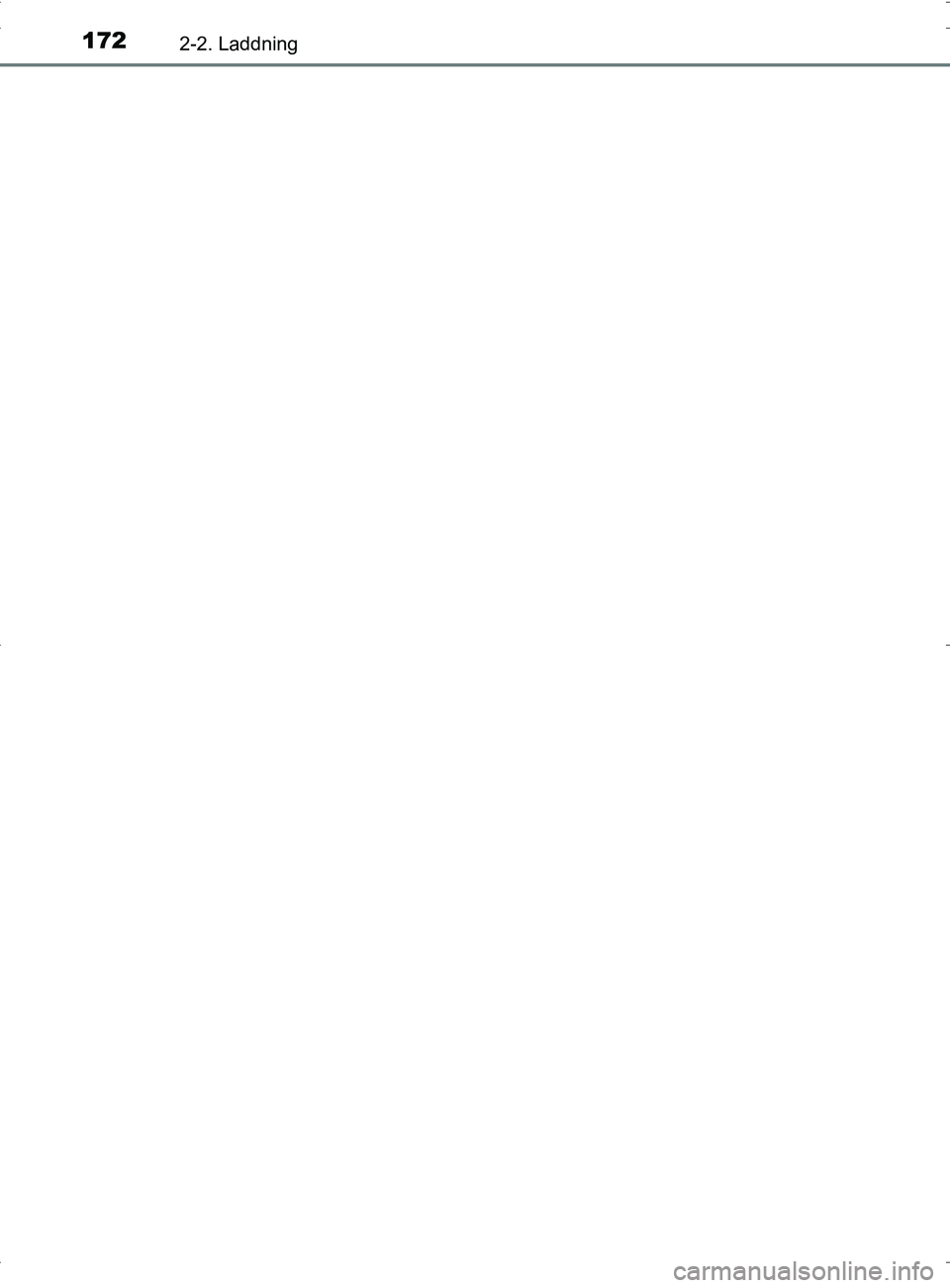

1722-2. Laddning
OM47A89SE
OM47A89SE.book Page 172 Thursday, November 10, 2016 8:27 PM

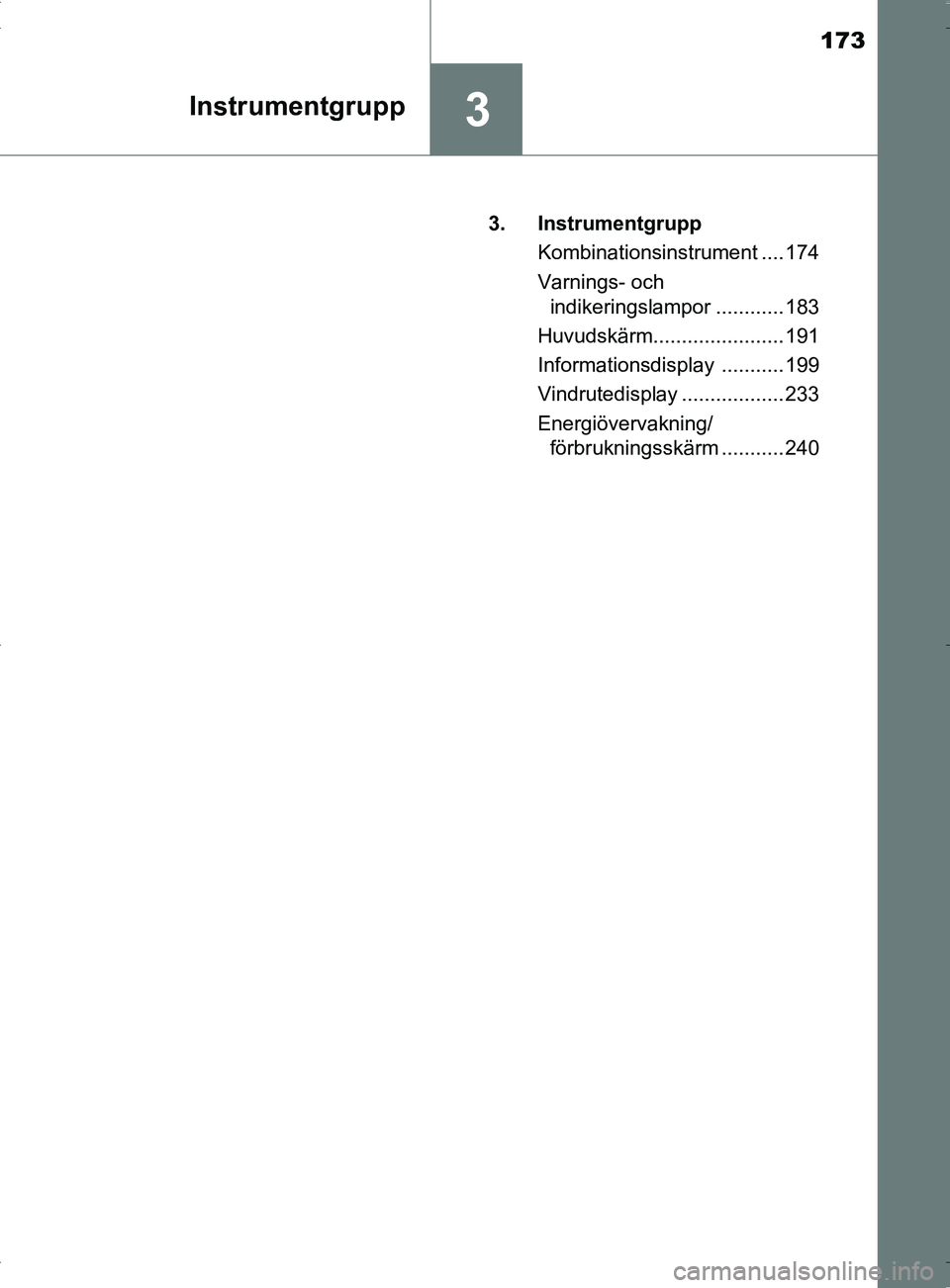

173
3Instrumentgrupp
OM47A89SE3. Instrumentgrupp
Kombinationsinstrument .... 174
Varnings- och indikeringslampor ............ 183
Huvudskärm....................... 191
Informationsdisplay ........... 199
Vindrutedisplay .................. 233
Energiövervakning/ förbrukningsskärm ........... 240
OM47A89SE.book Page 173 Thursd ay, November 10, 2016 8:27 PM

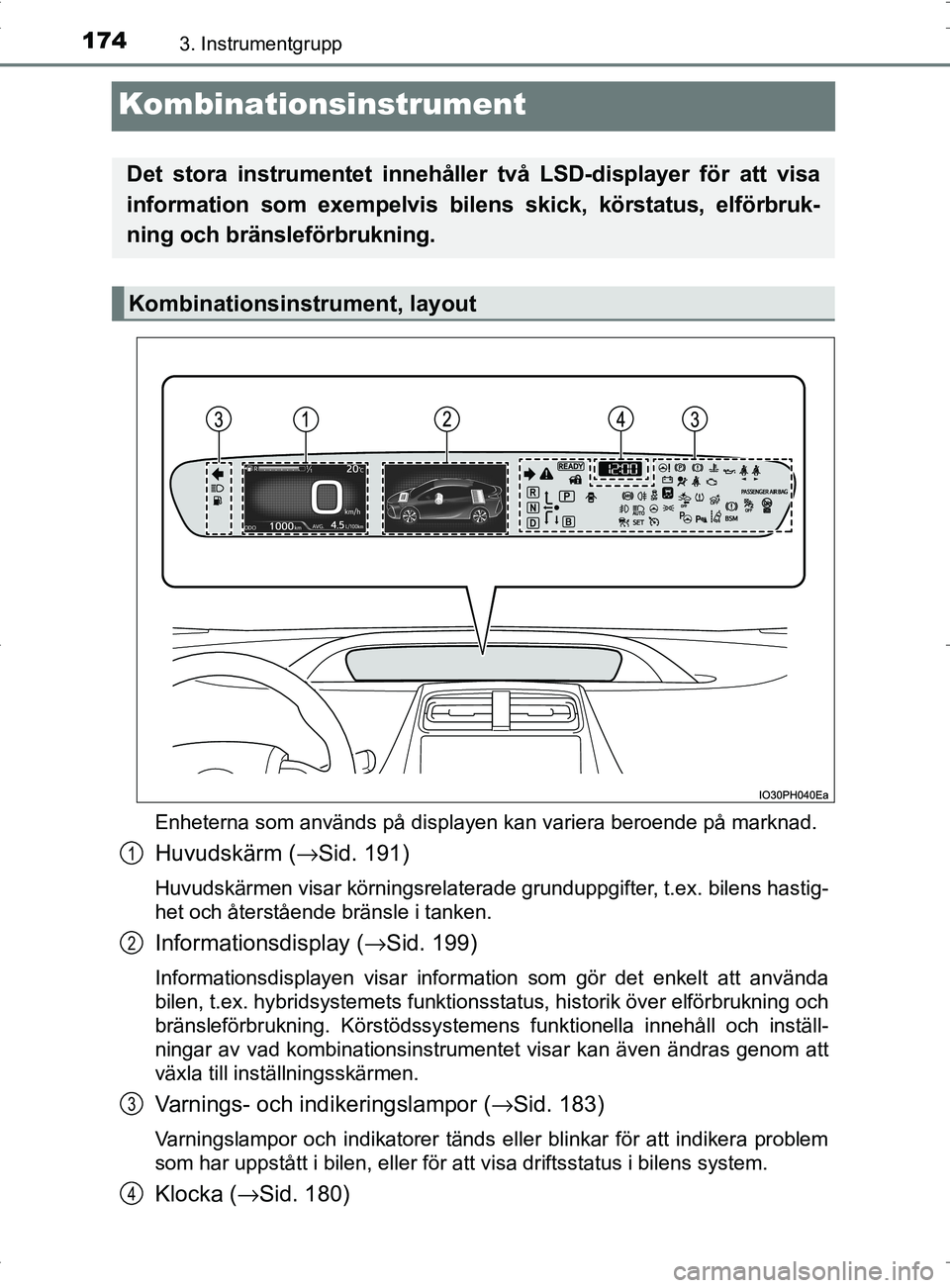

1743. Instrumentgrupp
OM47A89SE
Kombinationsinstrument
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärm (→Sid. 191)
Huvudskärmen visar körningsrelaterade grunduppgifter, t.ex. bilens hastig-
het och återstående bränsle i tanken.
Informationsdisplay (→Sid. 199)
Informationsdisplayen visar information som gör det enkelt att använda
bilen, t.ex. hybridsystemets funktionsstatus, historik över elförbrukning och
bränsleförbrukning. Körstödssystemens funktionella innehåll och inställ-
ningar av vad kombinationsinstrumentet visar kan även ändras genom att
växla till inställningsskärmen.
Varnings- och indikeringslampor ( →Sid. 183)
Varningslampor och indikatorer tänds eller blinkar för att indikera problem
som har uppstått i bilen, eller för att visa driftsstatus i bilens system.
Klocka ( →Sid. 180)
Det stora instrumentet innehåller två LSD-displayer för att visa
information som exempelvis bilens skick, körstatus, elförbruk-
ning och bränsleförbrukning.
Kombinationsinstrument, layout
1
2
3
4
OM47A89SE.book Page 174 Thursd ay, November 10, 2016 8:27 PM

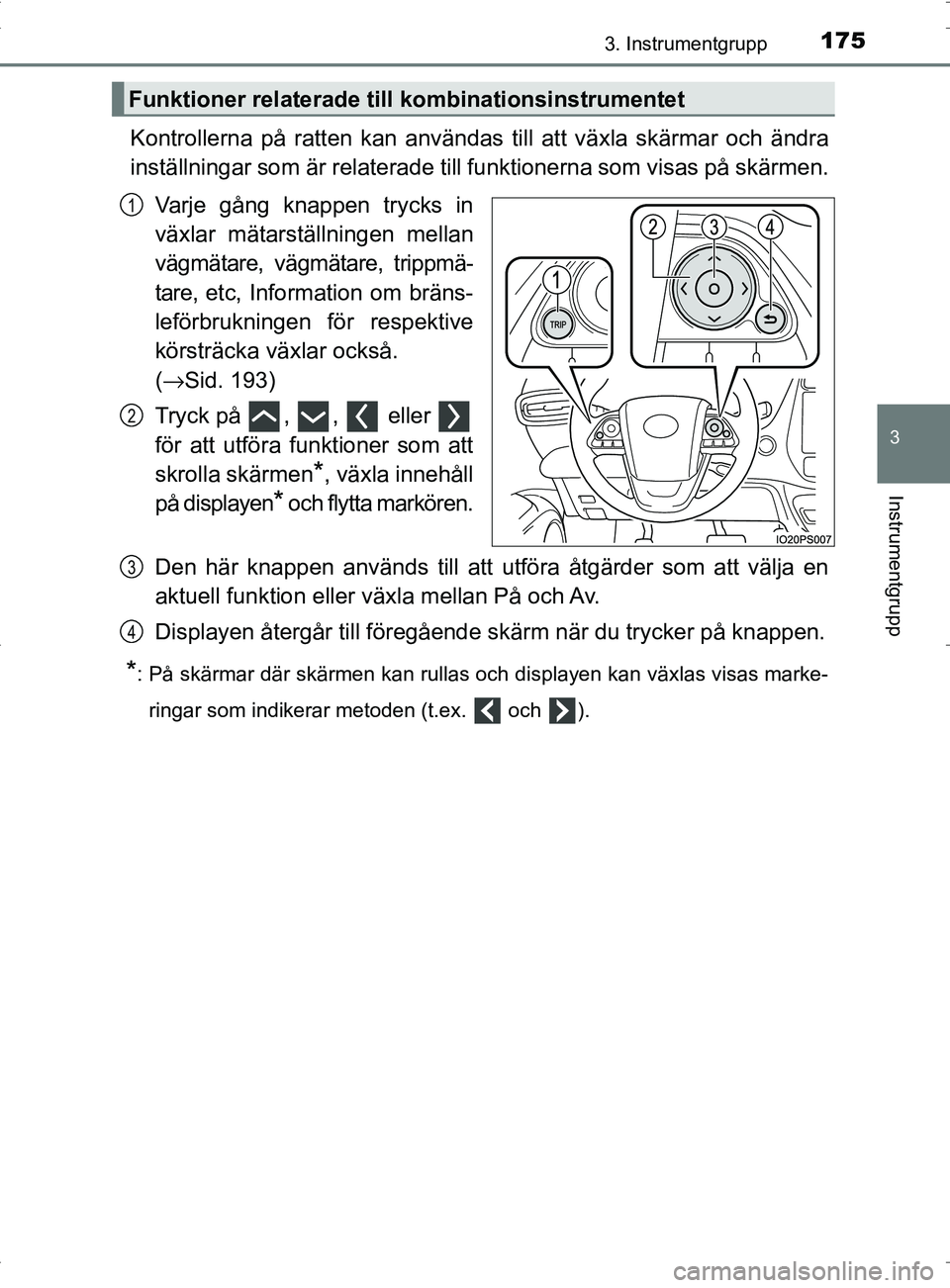

1753. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE
Kontrollerna på ratten kan användas till att växla skärmar och ändra
inställningar som är re laterade till funktionerna som visas på skärmen.
Varje gång knappen trycks in
växlar mätarställningen mellan
vägmätare, vägmätare, trippmä-
tare, etc, Inform ation om bräns-
leförbrukningen för respektive
körsträcka växlar också.
( → Sid. 193)
Tryck på , , eller
för att utföra funktioner som att
skrolla skärmen
*, växla innehåll
på displayen
* och flytta markören.
Den här knappen används till att utföra åtgärder som att välja en
aktuell funktion eller växla mellan På och Av.
Displayen återgår till föregående skärm när du trycker på knappen.
*: På skärmar där skärmen kan rullas och displayen kan växlas visas marke- ringar som indikerar metoden (t.ex. och ).
Funktioner relaterade till kombinationsinstrumentet
1
2
3
4
OM47A89SE.book Page 175 Thursd ay, November 10, 2016 8:27 PM

1763. Instrumentgrupp
OM47A89SE
När du trycker på knapparna ändras belysningen i instrumentgruppen
enligt följande.
Nivån på ljusstyrkan i instrumentgruppen kan väljas beroende på om bak-
ljusen är tända och ljusnivån i omgivningen. (→Sid. 181)
Mörkare
Ljusare
När du trycker in knapparna visas
skärmen med justeringsalternativ
(snabbmeddelande
*) på huvuddis-
playen.
*: Strax efter det att åtgärden är avslutad slocknar snabbmeddelandet. Dess-
utom kan snabbmeddelandet stängas av och sättas på genom inställning
på ”Meter Customize”. ( →Sid. 229)
Belysning av instrumentpanelen
1
2
OM47A89SE.book Page 176 Thursd ay, November 10, 2016 8:27 PM

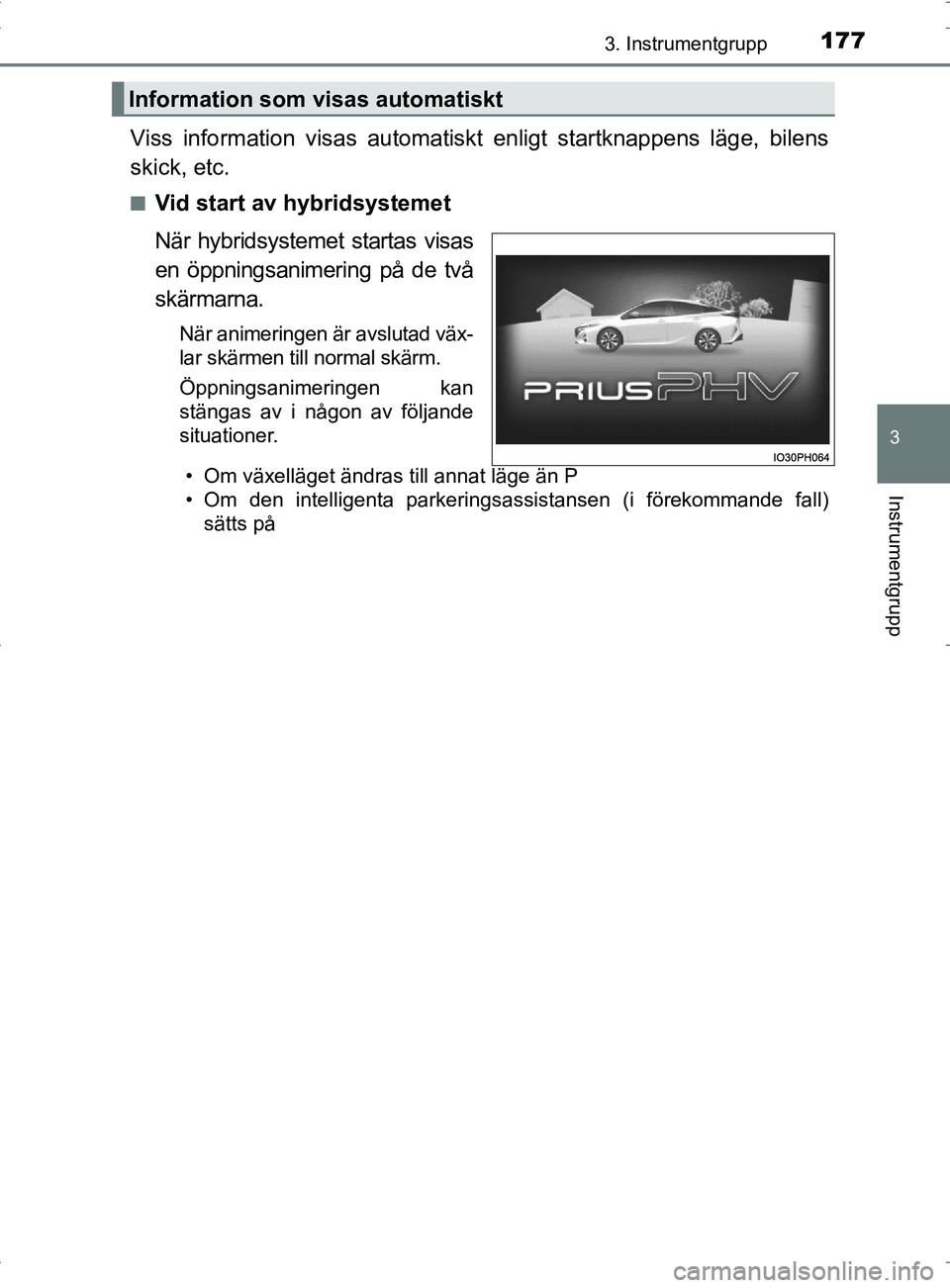

1773. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE
Viss information visas automatiskt enligt startknappens läge, bilens
skick, etc.
■Vid start av hybridsystemet
När hybridsystemet startas visas
en öppningsanimering på de två
skärmarna.
När animeringen är avslutad väx-
lar skärmen till normal skärm.
Öppningsanimeringen kan
stängas av i någon av följande
situationer.
• Om växelläget ändras till annat läge än P
• Om den intelligenta parkeringsassistansen (i förekommande fall) sätts på
Information som visas automatiskt
OM47A89SE.book Page 177 Thursd ay, November 10, 2016 8:27 PM

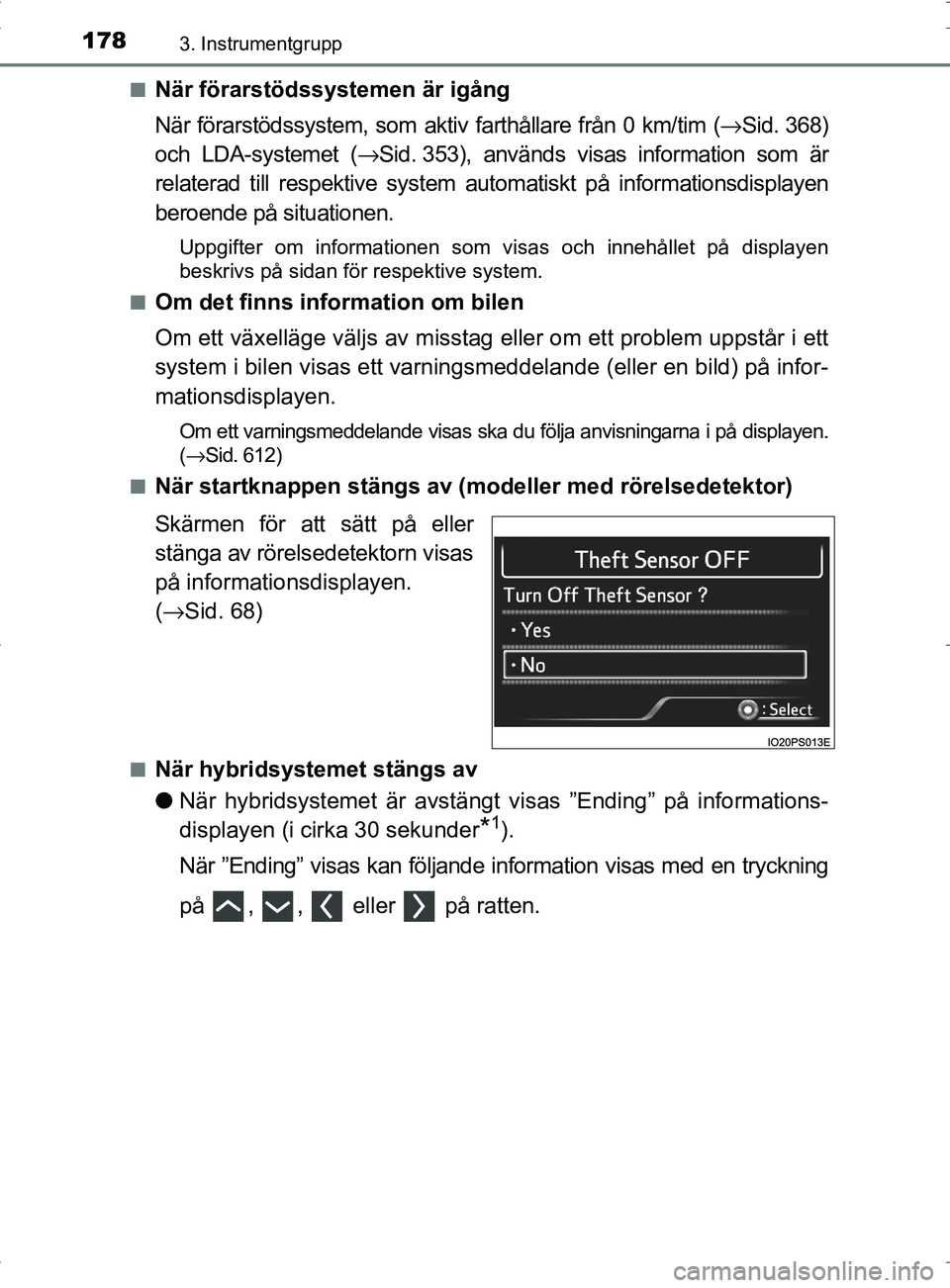

1783. Instrumentgrupp
OM47A89SE■
När förarstödssystemen är igång
När förarstödssystem, som aktiv farthållare från 0 km/tim (
→Sid. 368)
och LDA-systemet ( →Sid. 353), används visas information som är
relaterad till respektive system au tomatiskt på informationsdisplayen
beroende på situationen.
Uppgifter om informationen som visas och innehållet på displayen
beskrivs på sidan för respektive system.
■
Om det finns information om bilen
Om ett växelläge väljs av misstag eller om ett problem uppstår i ett
system i bilen visas ett varningsmeddelande (eller en bild) på infor-
mationsdisplayen.
Om ett varningsmeddelande visas ska du följa anvisningarna i på displayen.
( → Sid. 612)
■
När startknappen stängs av (modeller med rörelsedetektor)
Skärmen för att sätt på eller
stänga av rörelsedetektorn visas
på informationsdisplayen.
( → Sid. 68)
■När hybridsystemet stängs av
● När hybridsystemet är avstängt visas ”Ending” på informations-
displayen (i cirka 30 sekunder
*1).
När ”Ending” visas kan följande information visas med en tryckning
på , , eller på ratten.
OM47A89SE.book Page 178 Thursd ay, November 10, 2016 8:27 PM

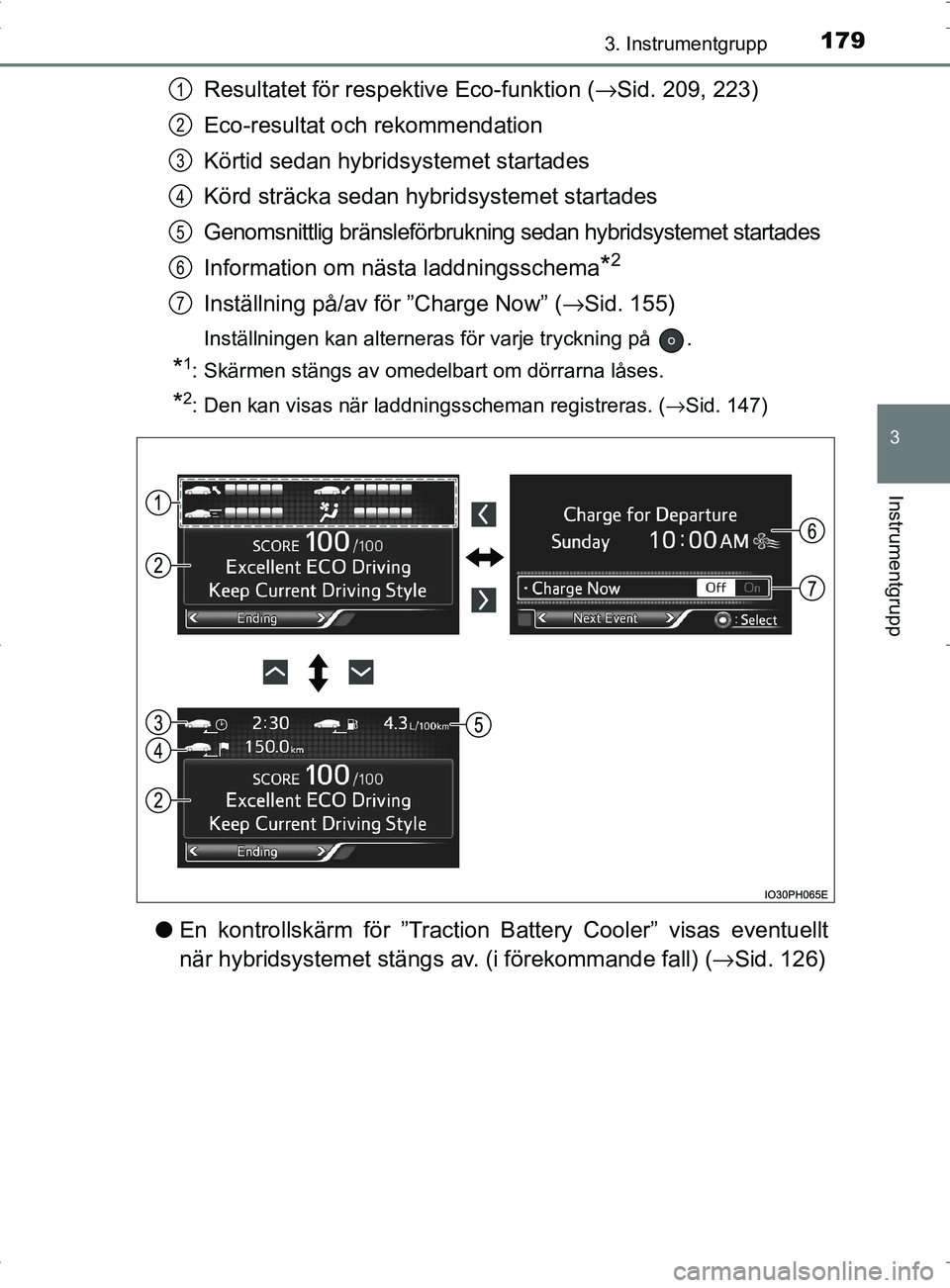

1793. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE
Resultatet för respektive Eco-funktion (→Sid. 209, 223)
Eco-resultat och rekommendation
Körtid sedan hybrid systemet startades
Körd sträcka sedan hybr idsystemet startades
Genomsnittlig bränsleförbrukni ng sedan hybridsystemet startades
Information om nästa laddningsschema
*2
Inställning på/av för ”Charge Now” ( →Sid. 155)
Inställningen kan alterneras för varje tryckning på .
*1: Skärmen stängs av omedelbart om dörrarna låses.
*2: Den kan visas när laddningsscheman registreras. ( →Sid. 147)
●En kontrollskärm för ”Traction Battery Cooler” visas eventuellt
när hybridsystemet stängs av. (i förekommande fall) ( →Sid. 126)
1
2
3
4
5
6
7
OM47A89SE.book Page 179 Thursd ay, November 10, 2016 8:27 PM

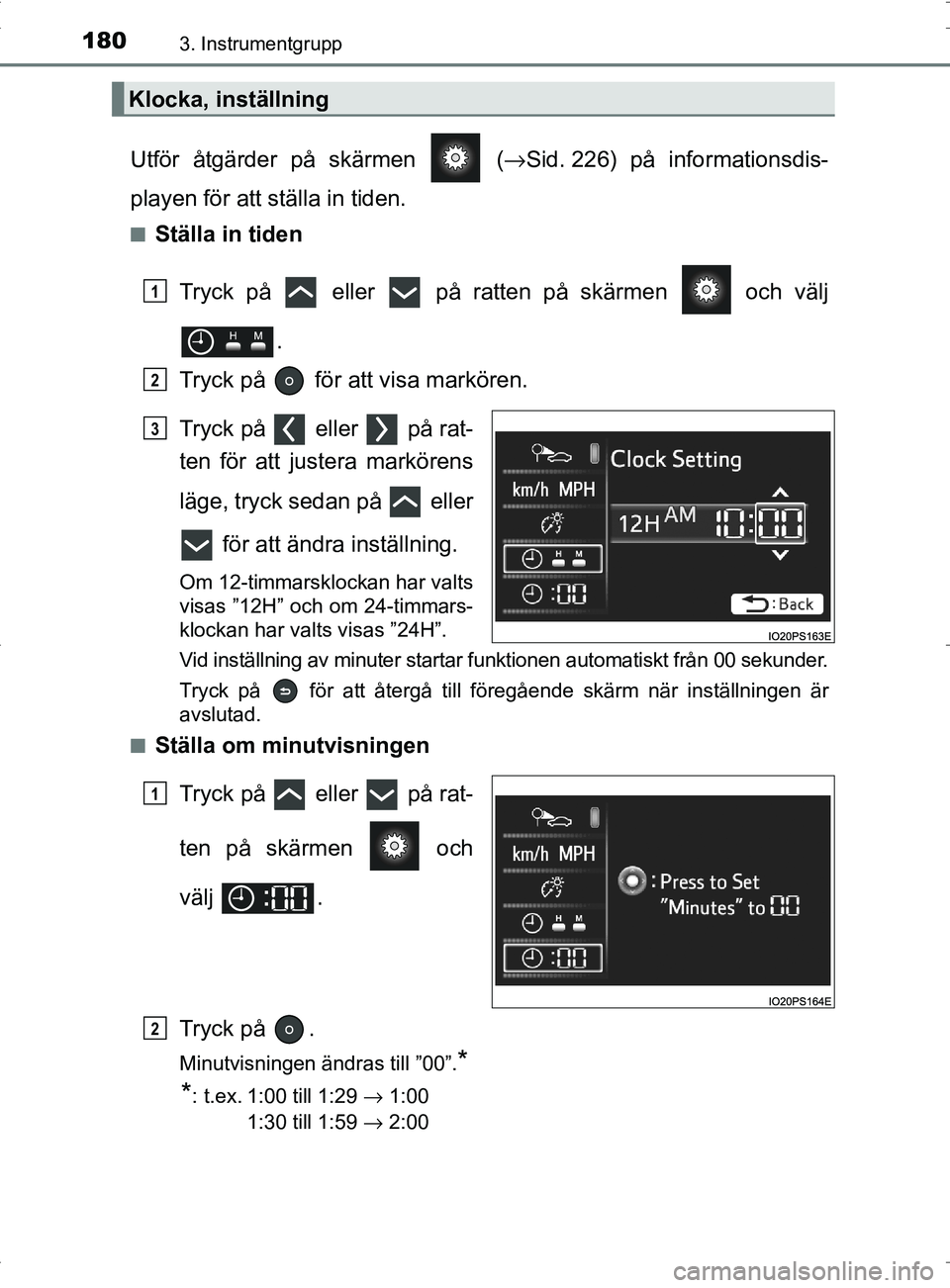

1803. Instrumentgrupp
OM47A89SE
Utför åtgärder på skärmen (→Sid. 226) på informationsdis-
playen för att ställa in tiden.
■Ställa in tiden
Tryck på eller på ratten på skärmen och välj .
Tryck på för att visa markören.
Tryck på eller på rat-
ten för att justera markörens
läge, tryck sedan på eller
för att ändra inställning.
Om 12-timmarsklockan har valts
visas ”12H” och om 24-timmars-
klockan har valts visas ”24H”.
Vid inställning av minuter startar funktionen automatiskt från 00 sekunder.
Tryck på för att återgå till föregående skärm när inställningen är
avslutad.
■
Ställa om minutvisningen
Tryck på eller på rat-
ten på skärmen och
välj .
Tryck på .
Minutvisningen ändras till ”00”.*
*
: t.ex. 1:00 till 1:29 → 1:00
1:30 till 1:59 → 2:00
Klocka, inställning
1
2
3
1
2
