1512-2. Laddning
2
Laddhybridsystem
OM47A89SE

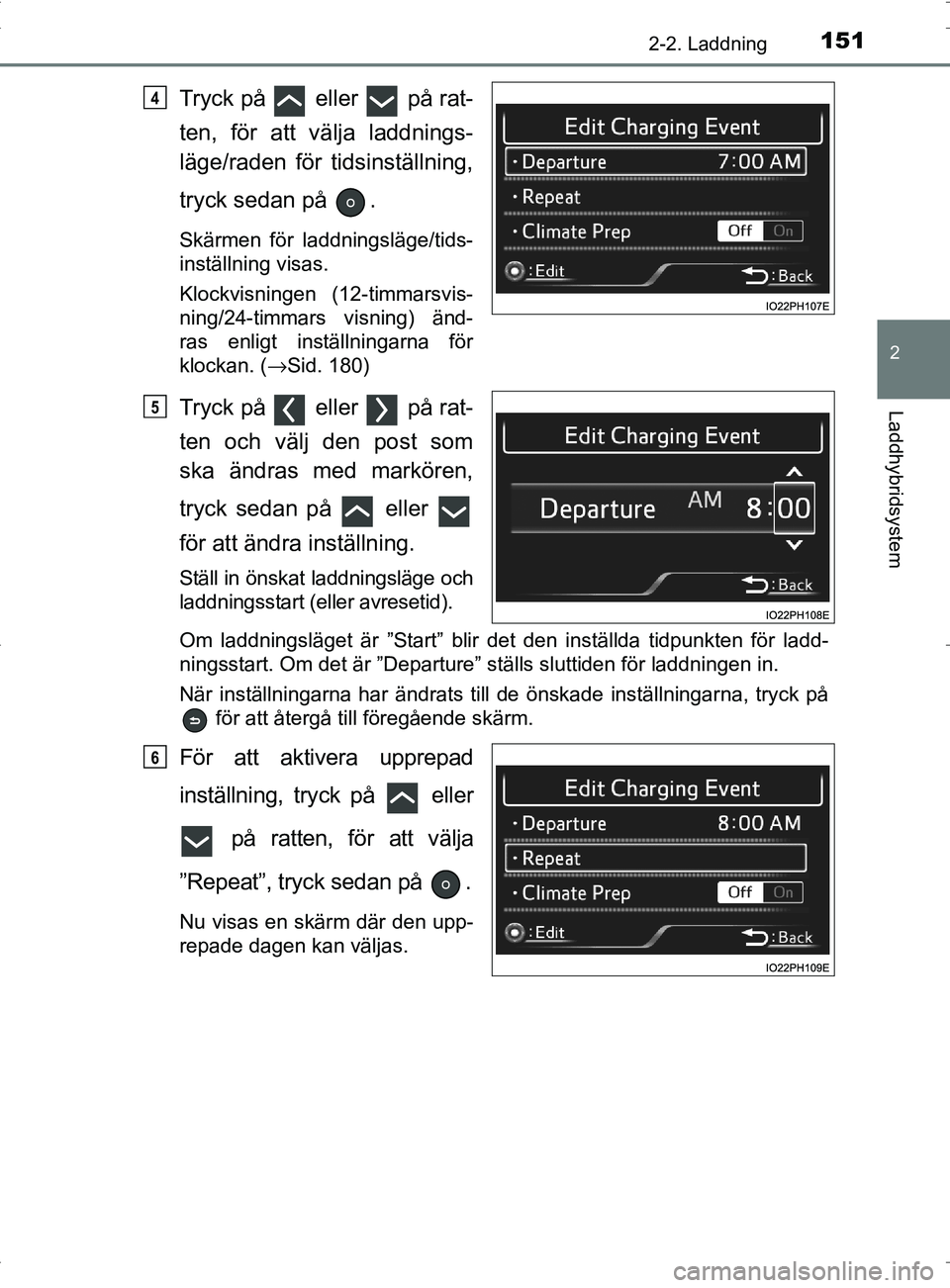

Tryck på eller på rat-
ten, för att välja laddnings-
läge/raden för tidsinställning,
tryck sedan på .
Skärmen för laddningsläge/tids-
inställning visas.
Klockvisningen (12-timmarsvis-
ning/24-timmars visning) änd-
ras enligt inställningarna för
klockan. (→Sid. 180)
Tryck på eller på rat-
ten och välj den post som
ska ändras med markören,
tryck sedan på eller
för att ändra inställning.
Ställ in önskat laddningsläge och
laddningsstart (eller avresetid).
Om laddningsläget är ”Start” blir det den inställda tidpunkten för ladd-
ningsstart. Om det är ”Departure” ställs sluttiden för laddningen in.
När inställningarna har ändrats till de önskade inställningarna, tryck på
för att återgå till föregående skärm.
För att aktivera upprepad
inställning, tryck på eller
på ratten, för att välja
”Repeat”, tryck sedan på .
Nu visas en skärm där den upp-
repade dagen kan väljas.
4
5
6
OM47A89SE.book Page 151 Thursd ay, November 10, 2016 8:27 PM

1522-2. Laddning
OM47A89SE

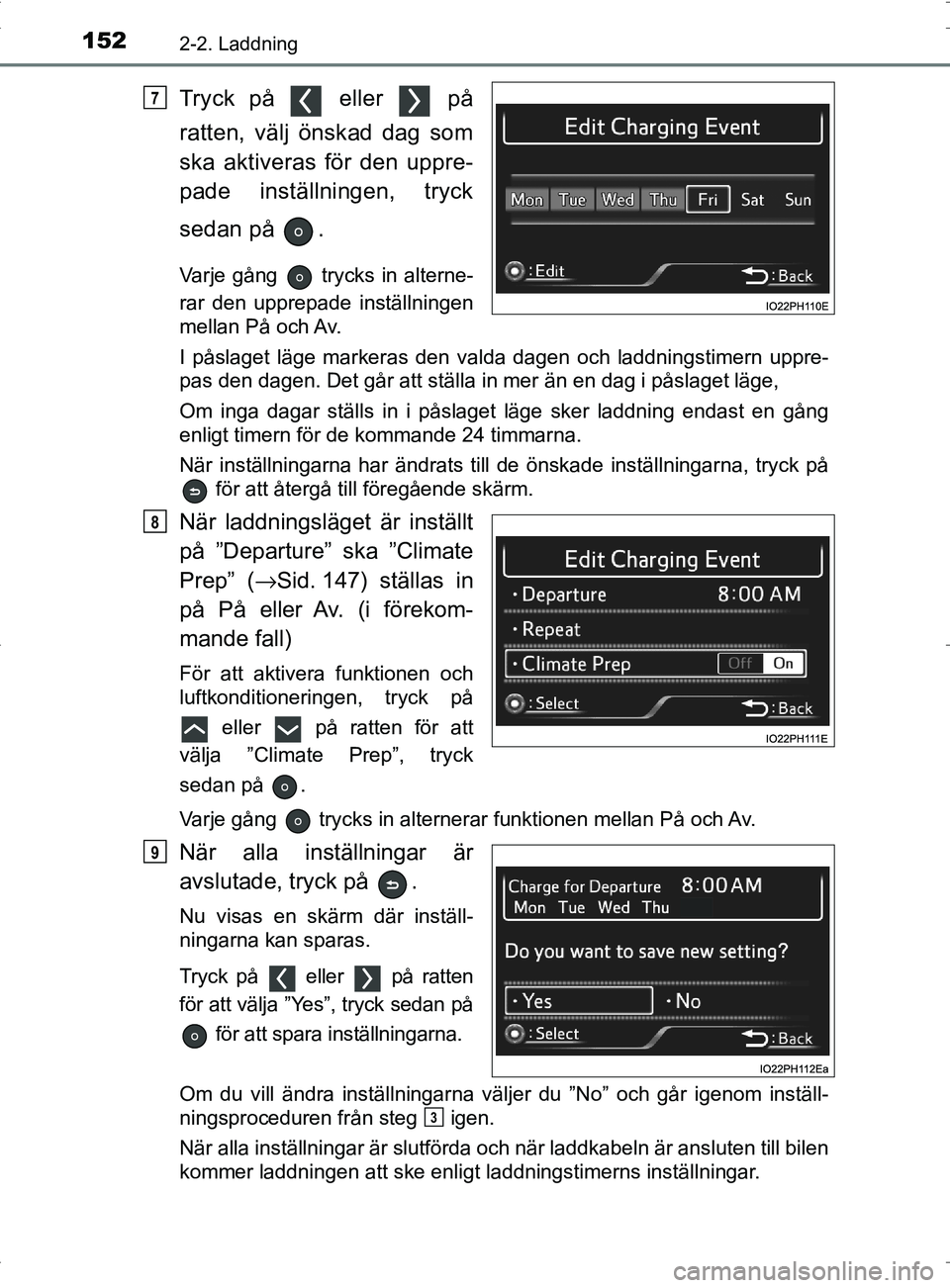

Tryck på eller på
ratten, välj önskad dag som
ska aktiveras för den uppre-
pade inställningen, tryck
sedan på .
Varje gång trycks in alterne-
rar den upprepade inställningen
mellan På och Av.
I påslaget läge markeras den valda dagen och laddningstimern uppre-
pas den dagen. Det går att ställa in mer än en dag i påslaget läge,
Om inga dagar ställs in i påslaget läge sker laddning endast en gång
enligt timern för de kommande 24 timmarna.
När inställningarna har ändrats till de önskade inställningarna, tryck på för att återgå till föregående skärm.
När laddningsläget är inställt
på ”Departure” ska ”Climate
Prep” ( →Sid. 147) ställas in
på På eller Av. (i förekom-
mande fall)
För att aktivera funktionen och
luftkonditioneringen, tryck på
eller på ratten för att
välja ”Climate Prep”, tryck
sedan på .
Varje gång trycks in alternerar funktionen mellan På och Av.
När alla inställningar är
avslutade, tryck på .
Nu visas en skärm där inställ-
ningarna kan sparas.
Tryck på eller på ratten
för att välja ”Yes”, tryck sedan på
för att spara inställningarna.
Om du vill ändra inställningarna väljer du ”No” och går igenom inställ-\
ningsproceduren från steg igen.
När alla inställningar är slutförda och när laddkabeln är ansluten till bilen
kommer laddningen att ske enligt laddningstimerns inställningar.
7
8
9
3
OM47A89SE.book Page 152 Thursd ay, November 10, 2016 8:27 PM

1532-2. Laddning
2
Laddhybridsystem
OM47A89SE■

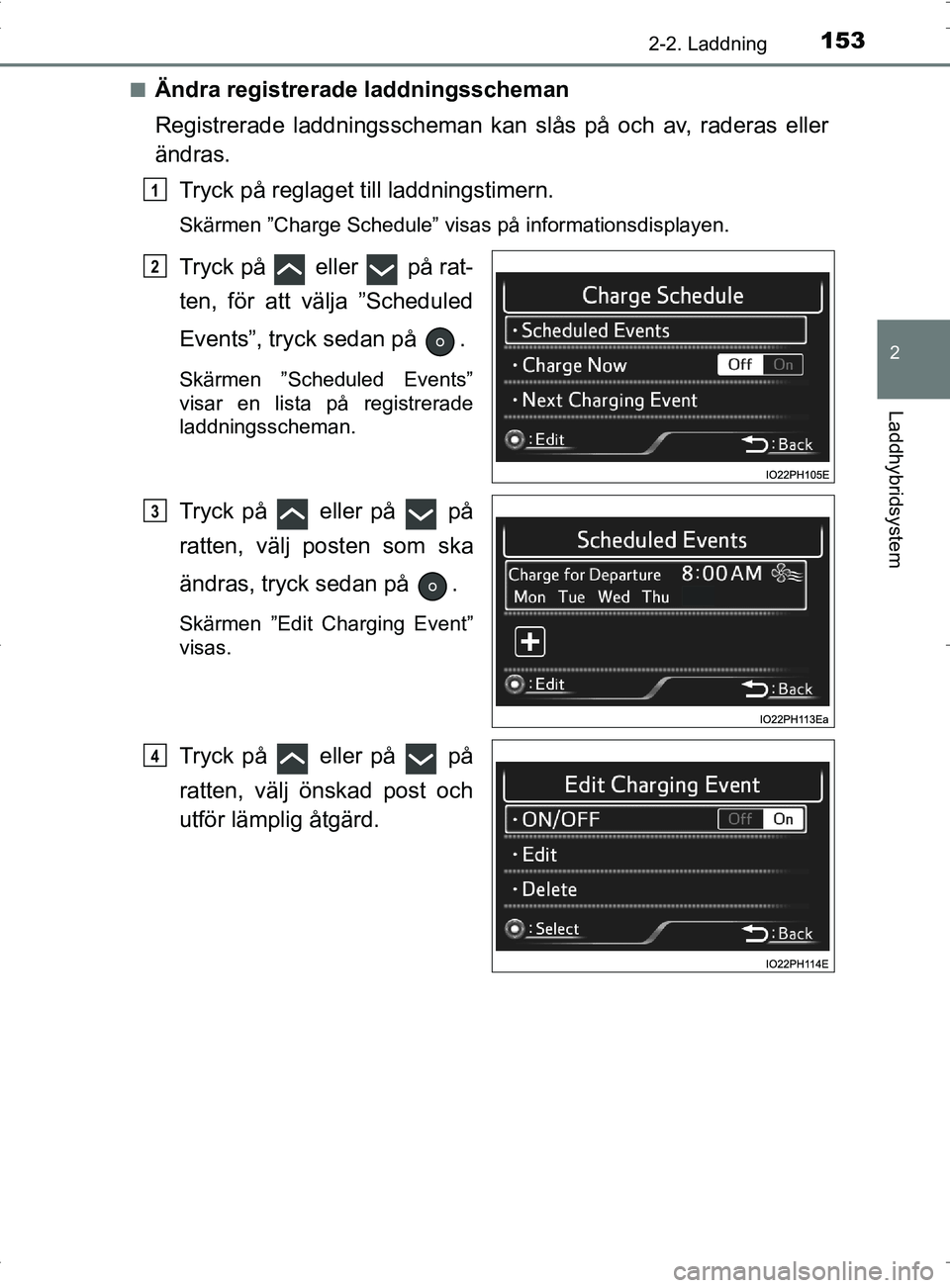

Ändra registrerade laddningsscheman
Registrerade laddnings
scheman kan slås på och av, raderas eller
ändras.
Tryck på reglaget till laddningstimern.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja ”Scheduled
Events”, tryck sedan på .
Skärmen ”Scheduled Events”
visar en lista på registrerade
laddningsscheman.
Tryck på eller på på
ratten, välj posten som ska
ändras, tryck sedan på .
Skärmen ”Edit Charging Event”
visas.
Tryck på eller på på
ratten, välj önskad post och
utför lämplig åtgärd.
1
2
3
4
OM47A89SE.book Page 153 Thursd ay, November 10, 2016 8:27 PM

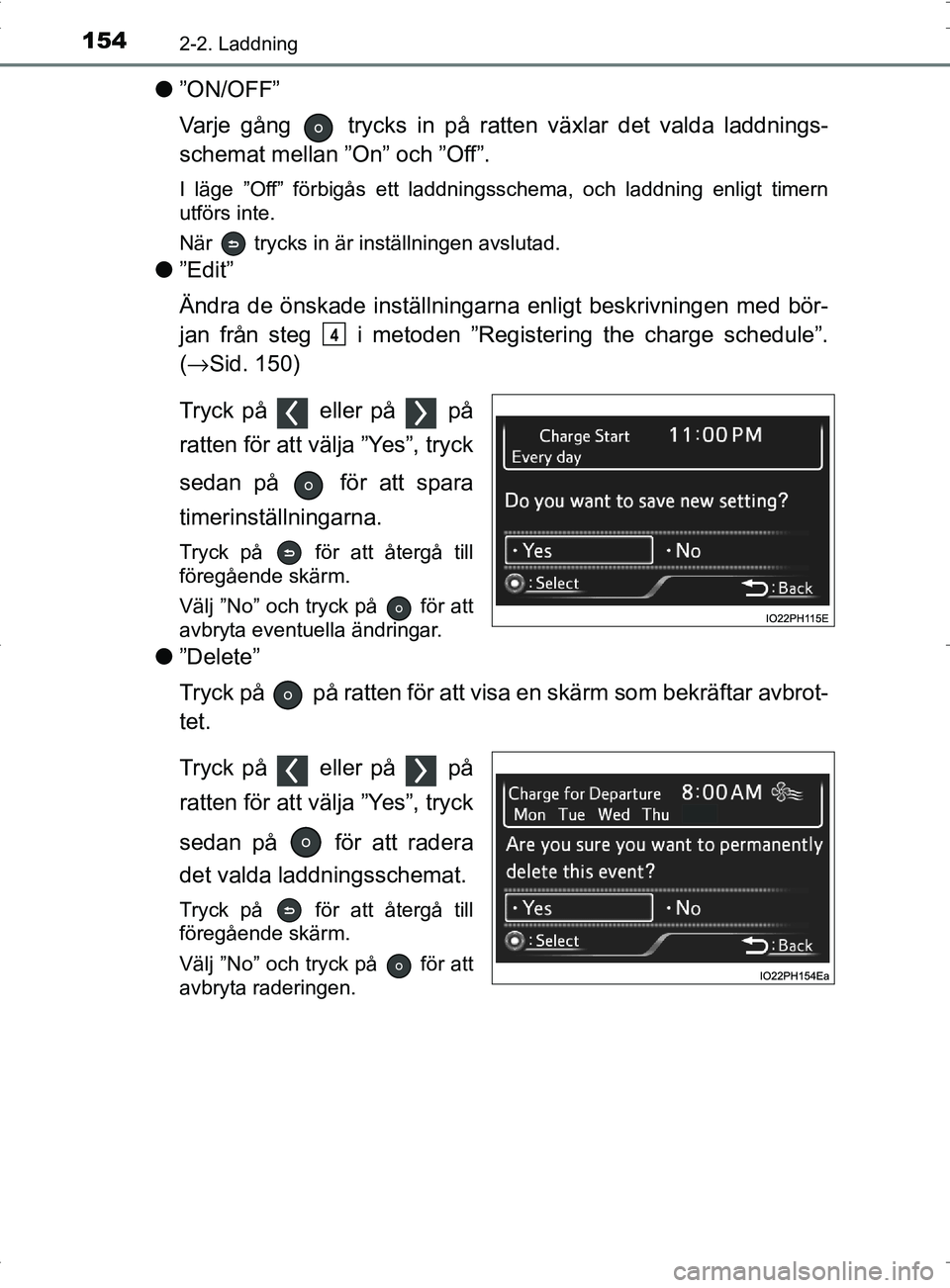

1542-2. Laddning
OM47A89SE
●”ON/OFF”
Varje gång trycks in på ratt en växlar det valda laddnings-
schemat mellan ”On” och ”Off”.
I läge ”Off” förbigås ett laddningsschema, och laddning enligt timern
utförs inte.
När trycks in är inställningen avslutad.
● ”Edit”
Ändra de önskade inställningarna enligt beskrivningen med bör-
jan från steg i metoden ”Registering the charge schedule”.
(→ Sid. 150)
Tryck på eller på på
ratten för att välja ”Yes”, tryck
sedan på för att spara
timerinställningarna.
Tryck på för att återgå till
föregående skärm.
Välj ”No” och tryck på för att
avbryta eventuella ändringar.
● ”Delete”
Tryck på på ratten för att visa en skärm som bekräftar avbrot-
tet.
Tryck på eller på på
ratten för att välja ”Yes”, tryck
sedan på för att radera
det valda laddningsschemat.
Tryck på för att återgå till
föregående skärm.
Välj ”No” och tryck på för att
avbryta raderingen.
4
OM47A89SE.book Page 154 Thursd ay, November 10, 2016 8:27 PM

1552-2. Laddning
2
Laddhybridsystem
OM47A89SE■

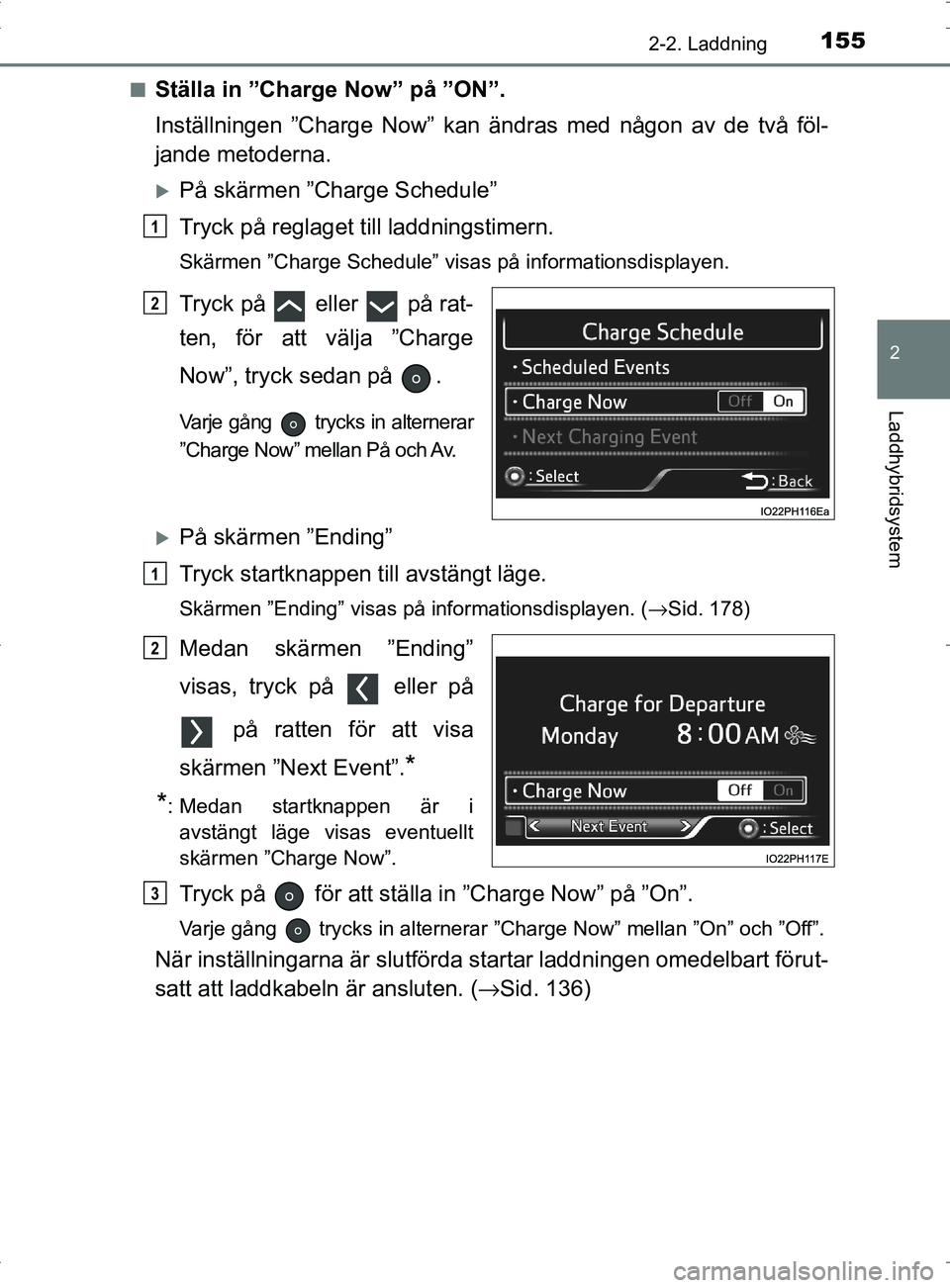

Ställa in ”Charge Now” på ”ON”.
Inställningen ”Charge Now” kan ändras med någon av de två föl-
jande metoderna.
På skärmen ”Charge Schedule”
Tryck på reglaget till laddningstimern.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja ”Charge
Now”, tryck sedan på .
Varje gång trycks in alternerar
”Charge Now” mellan På och Av.
På skärmen ”Ending”
Tryck startknappen ti
ll avstängt läge.
Skärmen ”Ending” visas på informationsdisplayen. ( →Sid. 178)
Medan skärmen ”Ending”
visas, tryck på eller på
på ratten för att visa
skärmen ”Next Event”.
*
*
: Medan startknappen är i avstängt läge visas eventuellt
skärmen ”Charge Now”.
Tryck på för att ställa in ”Charge Now” på ”On”.
Varje gång trycks in alternerar ”Charge Now” mellan ”On” och ”Off”.
När inställningarna är slutförda startar laddningen omedelbart förut-
satt att laddkabeln är ansluten. (→ Sid. 136)
1
2
1
2
3
OM47A89SE.book Page 155 Thursd ay, November 10, 2016 8:27 PM

1562-2. Laddning
OM47A89SE■

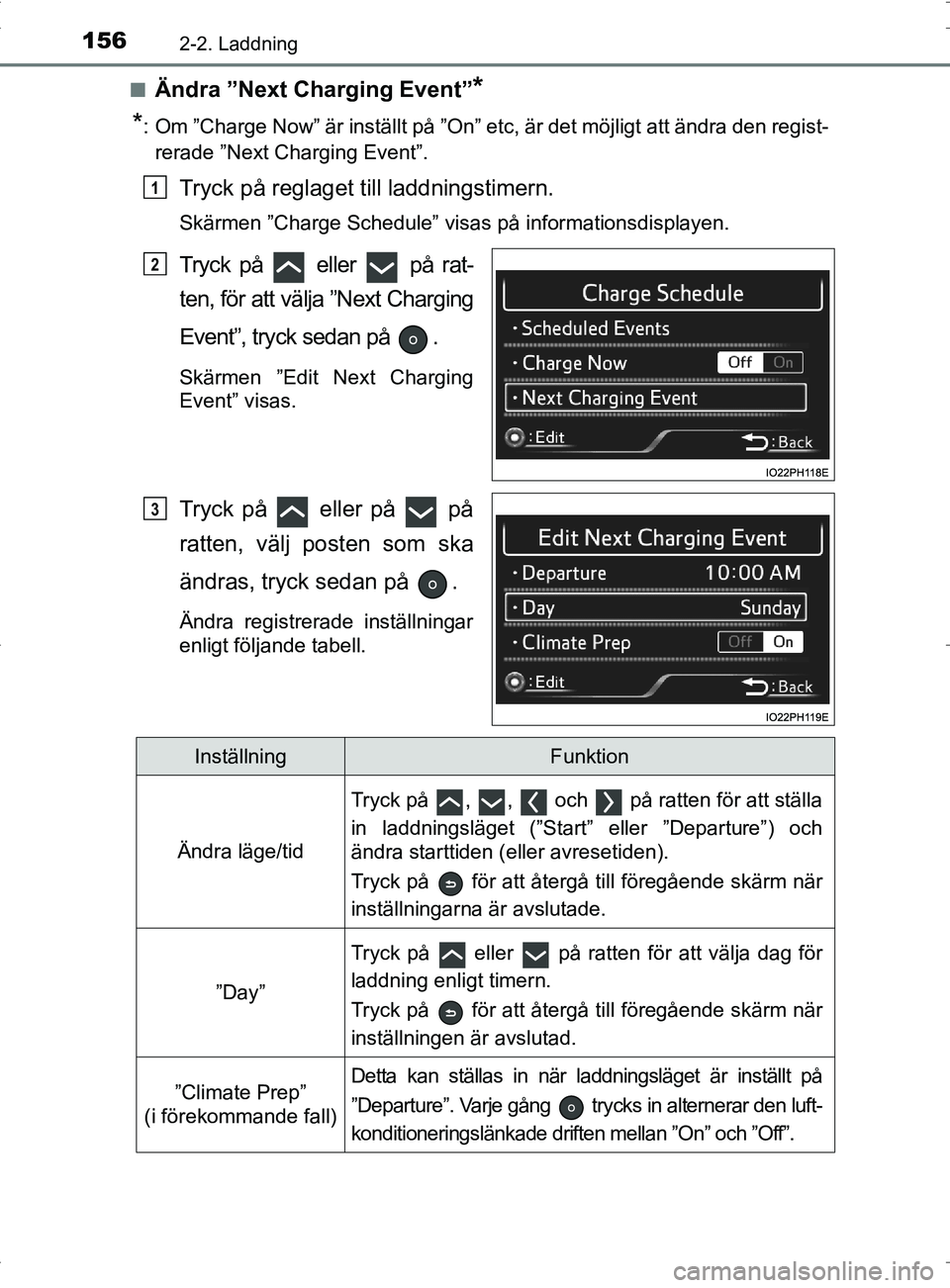

Ändra ”Next Charging Event”*
*
: Om ”Charge Now” är inställt på ”On” etc, är det möjligt att ändra den regist- rerade ”Next Charging Event”.
Tryck på reglaget till laddningstimern.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja ”Next Charging
Event”, tryck sedan på .
Skärmen ”Edit Next Charging
Event” visas.
Tryck på eller på på
ratten, välj posten som ska
ändras, tryck sedan på .
Ändra registrerade inställningar
enligt följande tabell.
1
2
3
InställningFunktion
Ändra läge/tid
Tryck på , , och på ratten för att ställa
in laddningsläget (”Start” eller ”Departure”) och
ändra starttiden (eller avresetiden).
Tryck på för att återgå till föregående skärm när
inställningarna är avslutade.
”Day”
Tryck på eller på ratten för att välja dag för
laddning enligt timern.
Tryck på för att återgå till föregående skärm när
inställningen är avslutad.
”Climate Prep”
(i förekommande fall)Detta kan ställas in när laddningsläget är inställt på
”Departure”. Varje gång trycks in alternerar den luft-
konditioneringslänkade driften mellan ”On” och ”Off”.
OM47A89SE.book Page 156 Thursd ay, November 10, 2016 8:27 PM

1572-2. Laddning
2
Laddhybridsystem
OM47A89SE

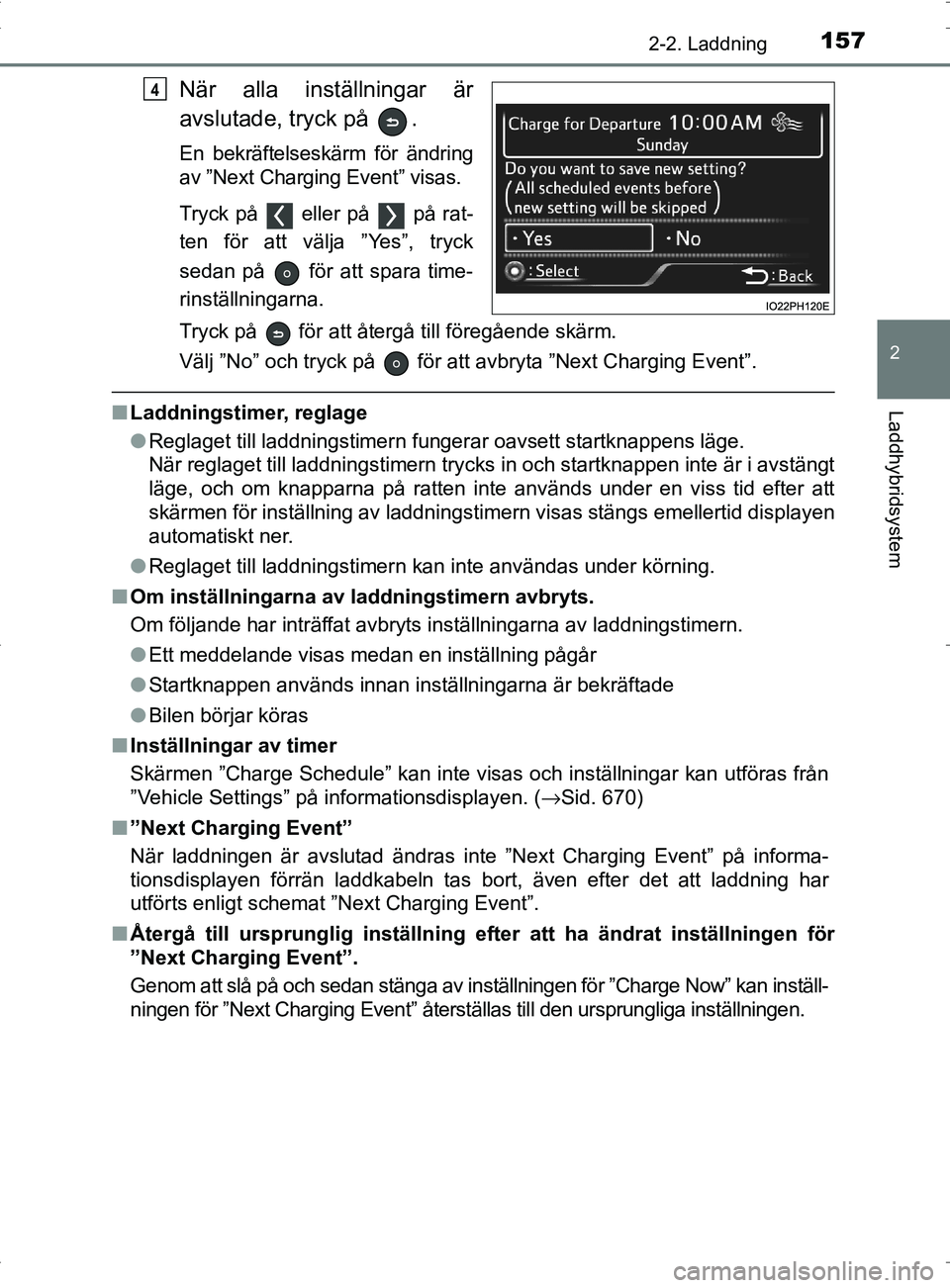

När alla inställningar är
avslutade, tryck på .
En bekräftelseskärm för ändring
av ”Next Charging Event” visas.
Tryck på eller på på rat-
ten för att välja ”Yes”, tryck
sedan på för att spara time-
rinställningarna.
Tryck på för att återgå till föregående skärm.
Välj ”No” och tryck på för att avbryta ”Next Charging Event”.
■ Laddningstimer, reglage
●Reglaget till laddningstimern fungerar oavsett startknappens läge.
När reglaget till laddningstimern trycks in och startknappen inte är i avstängt
läge, och om knapparna på ratten inte används under en viss tid\
efter att
skärmen för inställning av laddningstimern visas stängs emellertid displayen
automatiskt ner.
● Reglaget till laddningstimern kan inte användas under körning.
■ Om inställningarna av laddningstimern avbryts.
Om följande har inträffat avbryts inställningarna av laddningstimern.
●Ett meddelande visas medan en inställning pågår
● Startknappen används innan inställningarna är bekräftade
● Bilen börjar köras
■ Inställningar av timer
Skärmen ”Charge Schedule” kan inte visa s och inställningar kan utföras från
”Vehicle Settings” på informationsdisplayen. ( →Sid. 670)
■ ”Next Charging Event”
När laddningen är avslutad ändras inte ”Next Charging Event” på informa-
tionsdisplayen förrän laddkabeln tas bort, även efter det att laddning har
utförts enligt schemat ”Next Charging Event”.
■ Återgå till ursprunglig inställning efter att ha ändrat inställningen för
”Next Charging Event”.
Genom att slå på och sedan stänga av inställningen för ”Charge Now” kan inställ-
ningen för ”Next Charging Event” återställas till den ursprungliga inställningen.
4
OM47A89SE.book Page 157 Thursd ay, November 10, 2016 8:27 PM

1582-2. Laddning
OM47A89SE■

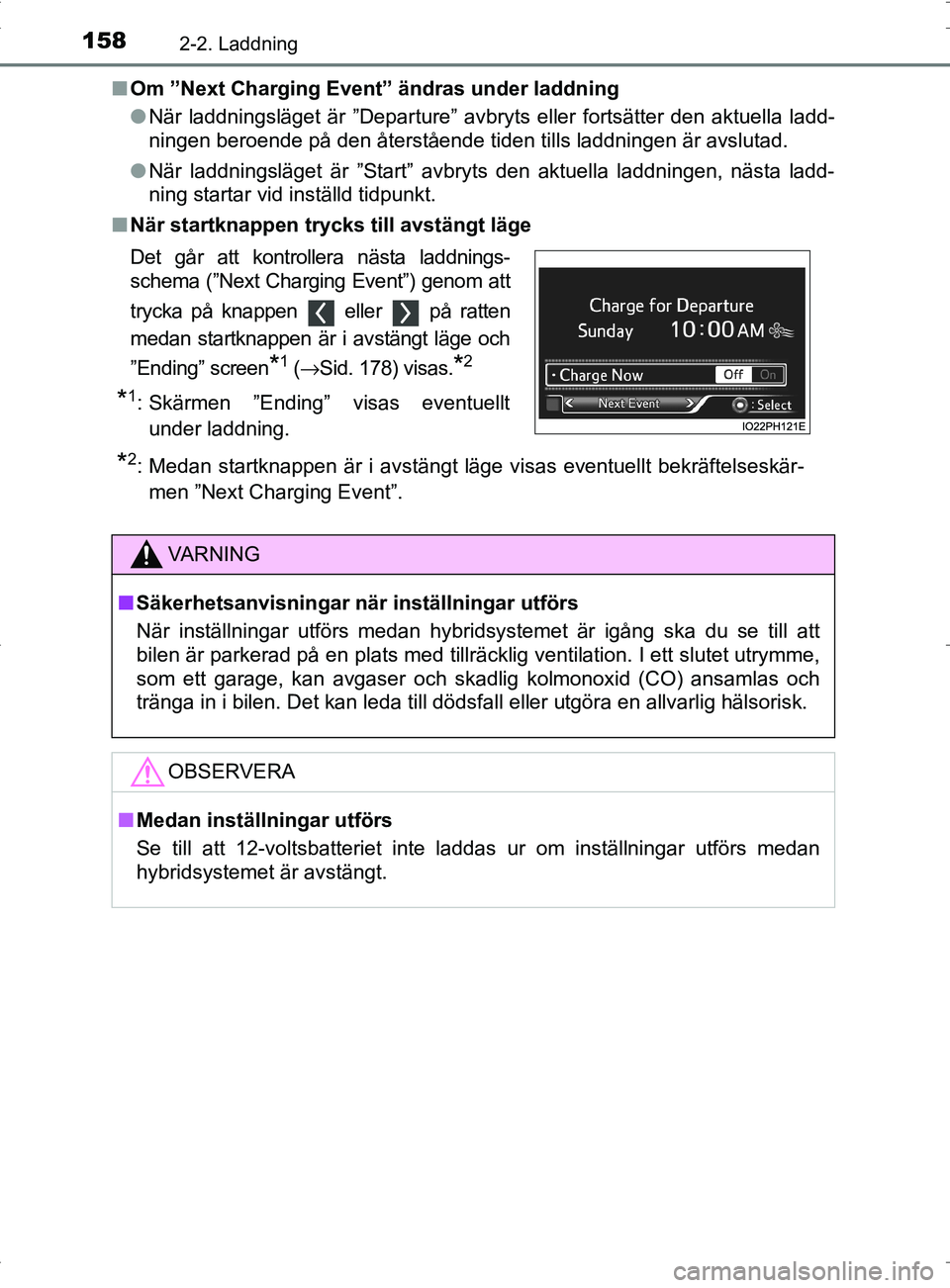

Om ”Next Charging Event” ändras under laddning
●När laddningsläget är ”Departure” avbryts eller fortsätter den aktuella ladd-
ningen beroende på den återstående tiden tills laddningen är avslutad.
● När laddningsläget är ”Start” avbryts den aktuella laddningen, nästa ladd-
ning startar vid inställd tidpunkt.
■ När startknappen trycks till avstängt läge
Det går att kontrollera nästa laddnings-
schema (”Next Charging Event”) genom att
trycka på knappen eller på ratten
medan startknappen är i avstängt läge och
”Ending” screen
*1 (→ Sid. 178) visas.*2
*1: Skärmen ”Ending” visas eventuellt
under laddning.
*2: Medan startknappen är i avstängt läge visas eventuellt bekräftelseskär-men ”Next Charging Event”.
VA R N I N G
■ Säkerhetsanvisningar nä r inställningar utförs
När inställningar utförs medan hybridsystemet är igång ska du se till att
bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
OBSERVERA
■ Medan inställningar utförs
Se till att 12-voltsbatteriet inte laddas ur om inställningar utförs medan
hybridsystemet är avstängt.
OM47A89SE.book Page 158 Thursd ay, November 10, 2016 8:27 PM

159
2
2-2. Laddning
Laddhybridsystem
OM47A89SE

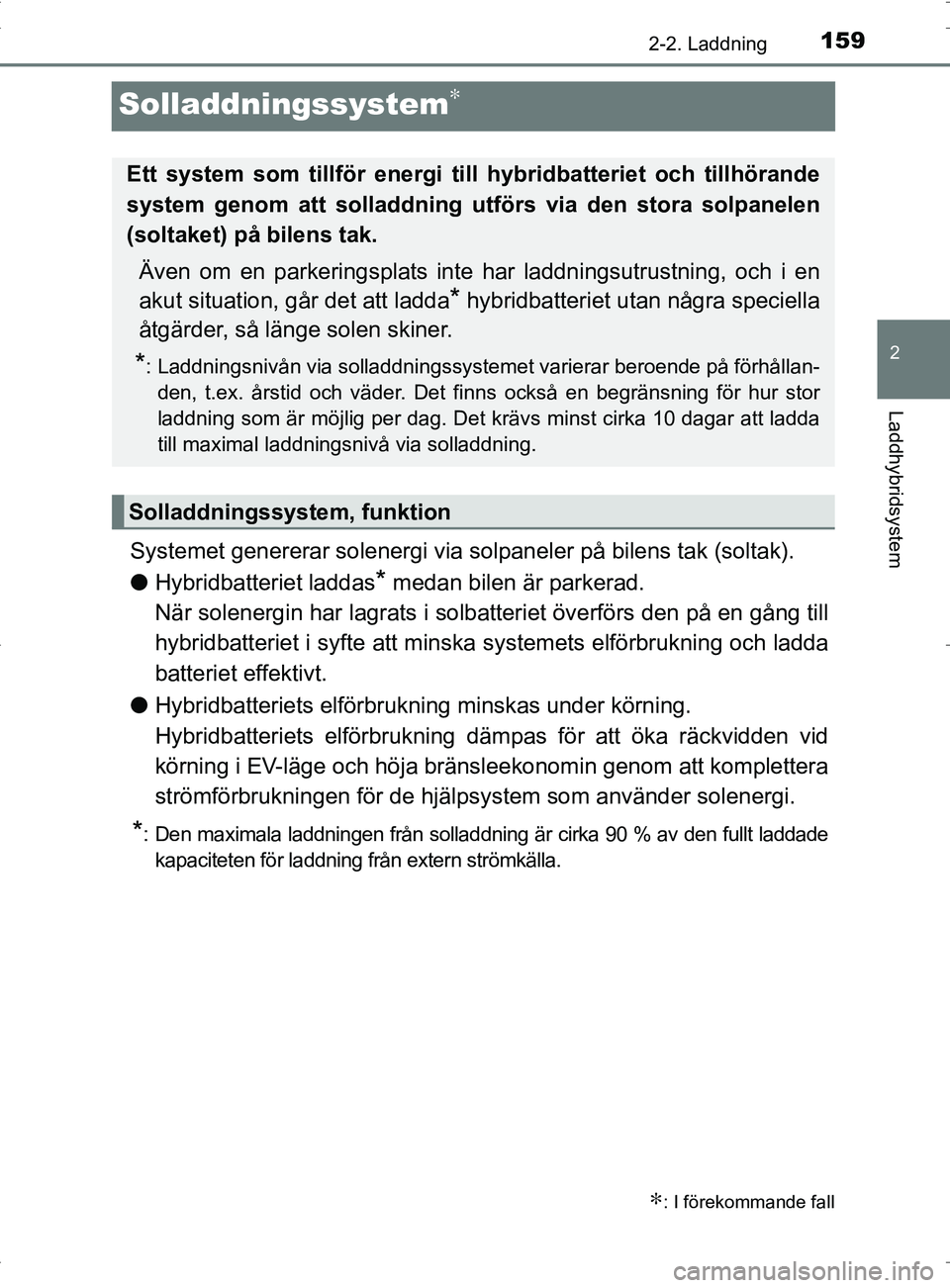

Solladdningssystem∗
Systemet genererar solenergi via solpaneler på bilens tak (soltak).
●Hybridbatteriet laddas
* medan bilen är parkerad.
När solenergin har lagrats i solbatteriet överförs den på en gång till
hybridbatteriet i syfte att minska systemets elförbrukning och ladda
batteriet effektivt.
● Hybridbatteriets elförbrukning minskas under körning.
Hybridbatteriets elförbrukning dämpas för att öka räckvidden vid
körning i EV-läge och höja bränsleekonomin genom att komplettera
strömförbrukningen för de hjälpsystem som använder solenergi.
*: Den maximala laddningen från solladdning är cirka 90 % av den fullt laddade
kapaciteten för laddning från extern strömkälla.
∗: I förekommande fall
Ett system som tillför energi till hybridbatteriet och tillhörande
system genom att solladdning ut förs via den stora solpanelen
(soltaket) på bilens tak.
Även om en parkeringsplats inte har laddningsutrustning, och i en
akut situation, går det att ladda
* hybridbatteriet utan några speciella
åtgärder, så länge solen skiner.
*: Laddningsnivån via solladdningssystemet varierar beroende på förhållan- den, t.ex. årstid och väder. Det finns också en begränsning för hur stor
laddning som är möjlig per dag. Det krävs minst cirka 10 dagar att ladda
till maximal laddningsnivå via solladdning.
Solladdningssystem, funktion
OM47A89SE.book Page 159 Thursd ay, November 10, 2016 8:27 PM

1602-2. Laddning
OM47A89SE
12-voltsbatteri
Soltak
Solbatteri (i konsolfacket)
Sol-ECU
Hybridbatteri
Information som är relaterad till
solladdningssystem et kan visas
med (Färdinformation) på
informationsdisplayen.
( → Sid. 204, 217)
Visning av information relate rad till solladdningssystemet
1
2
3
4
5
