5817-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

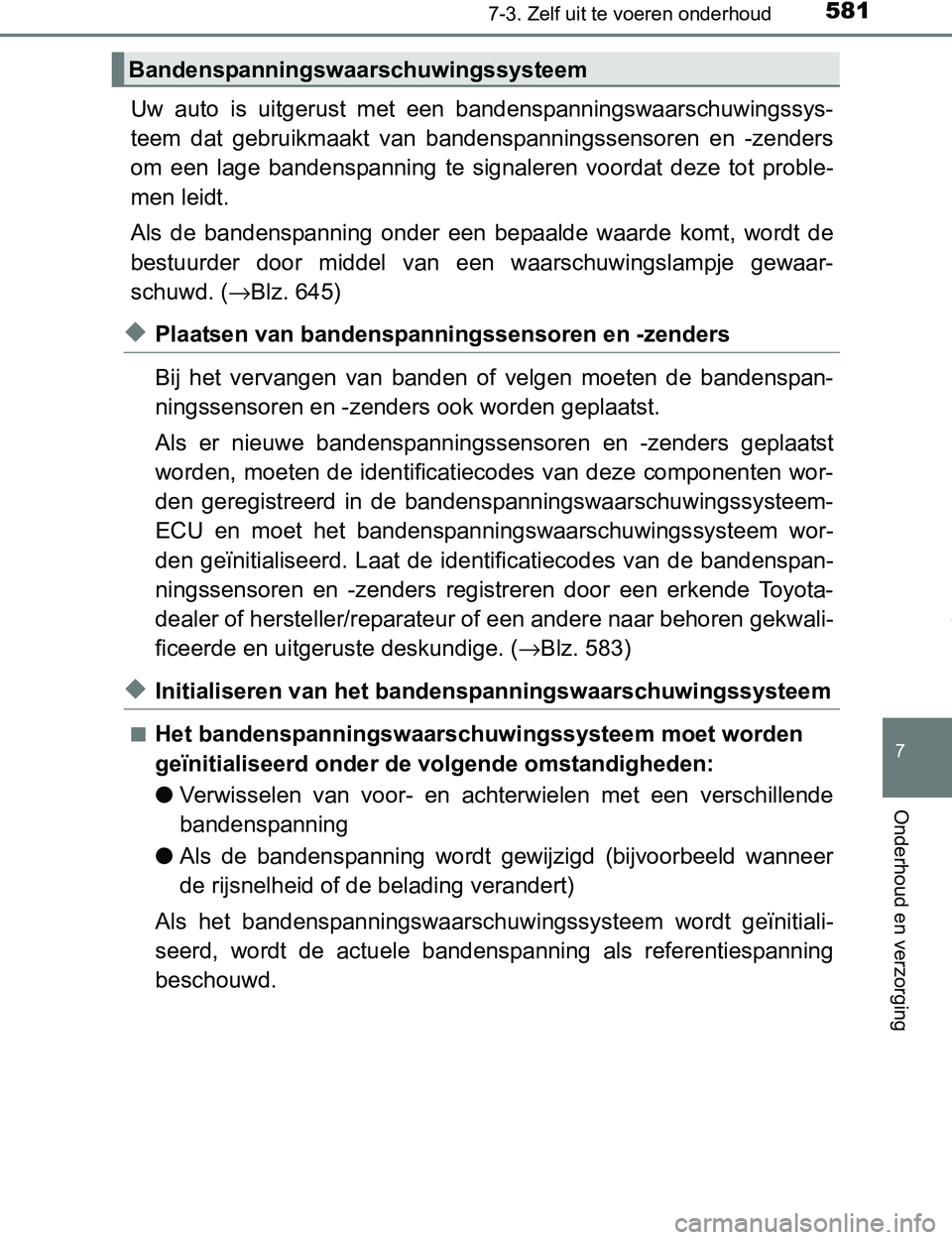

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (→Blz. 645)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. (→Blz. 583)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert)
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 581 Wednesday, December 14, 2016 1:05 PM

5827-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■

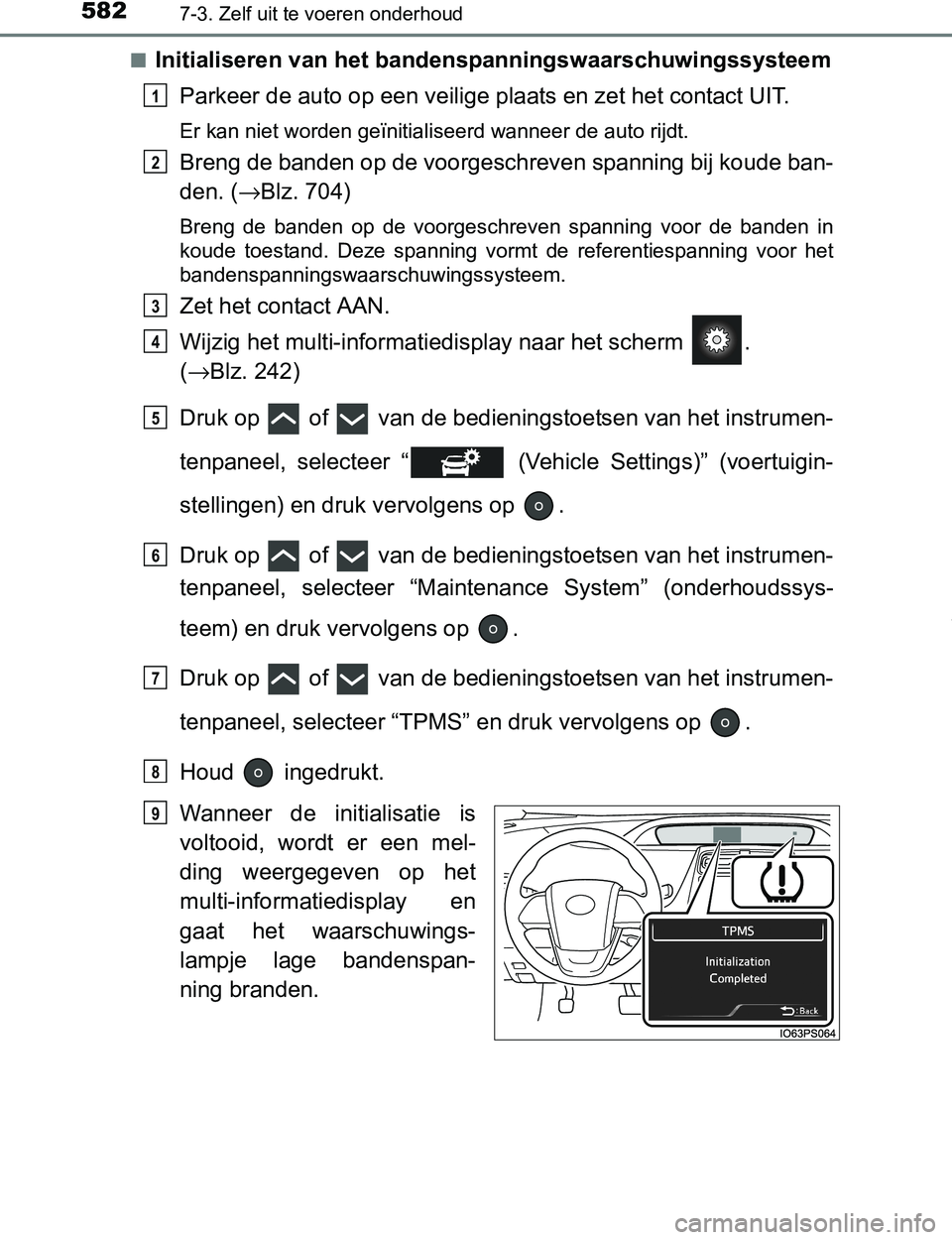

Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (→Blz. 704)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Wijzig het multi-informatiedisplay naar het scherm .
(→Blz. 242)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “ (Vehicle Settings)” (voertuigin-
stellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “Maintenance System” (onderhoudssys-
teem) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “TPMS” en druk vervolgens op .
Houd ingedrukt.
Wanneer de initialisatie is
voltooid, wordt er een mel-
ding weergegeven op het
multi-informatiedisplay en
gaat het waarschuwings-
lampje lage bandenspan-
ning branden.
1
2
3
4
5
6
7
8
Until Complete
9
PRIUS PHV_OM_OM47A89E_(EE).book Page 582 Wednesday, December 14, 2016 1:05 PM

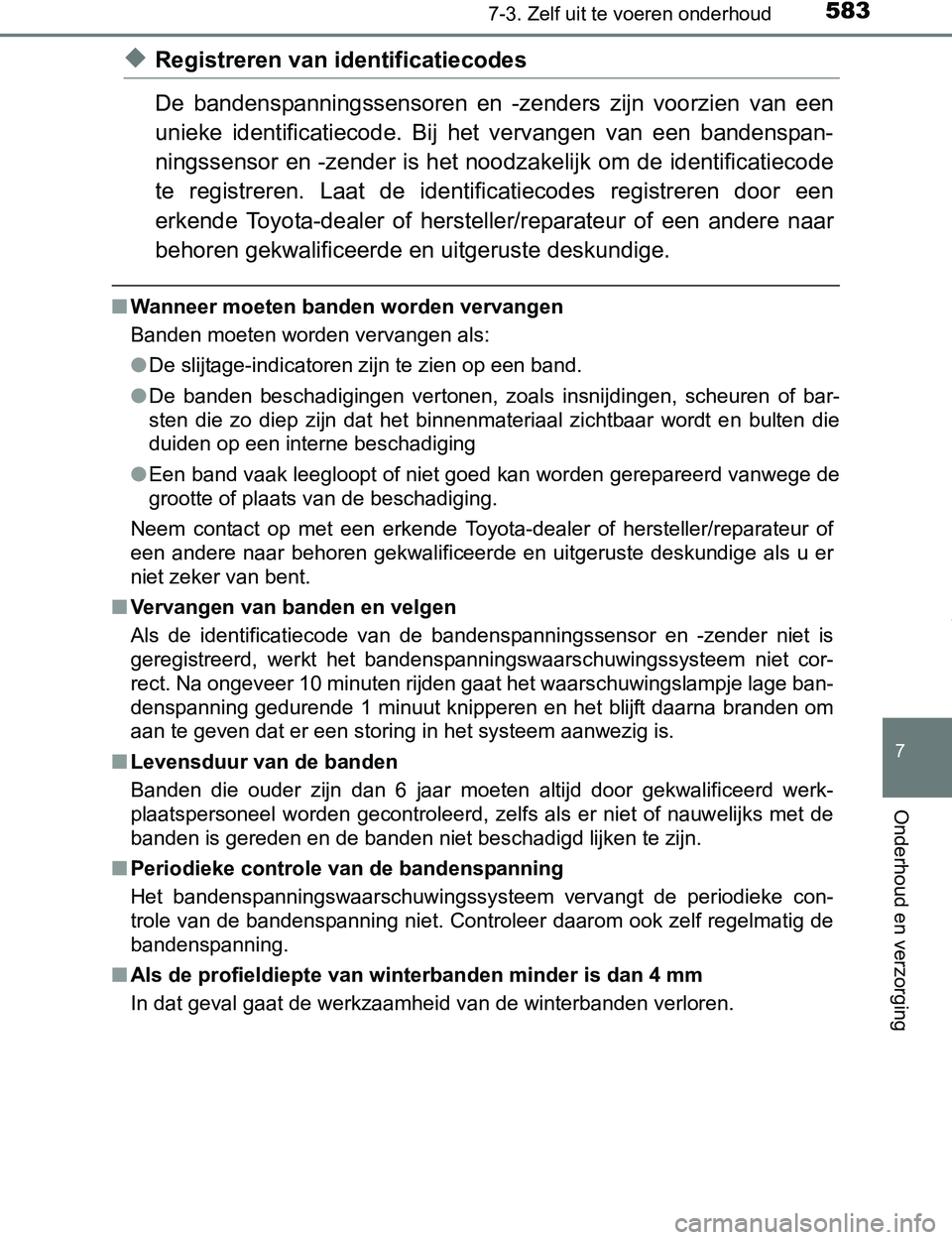

5837-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■<0024004f005600030047004800030053005500520049004c0048004f0047004c004800530057004800030059004400510003005a004c005100570048005500450044005100470048005100030050004c00510047004800550003004c005600030047004400
5100030017000300500050[
In dat geval gaat de werkzaamheid van de winterbanden verloren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 583 Wednesday, December 14, 2016 1:05 PM

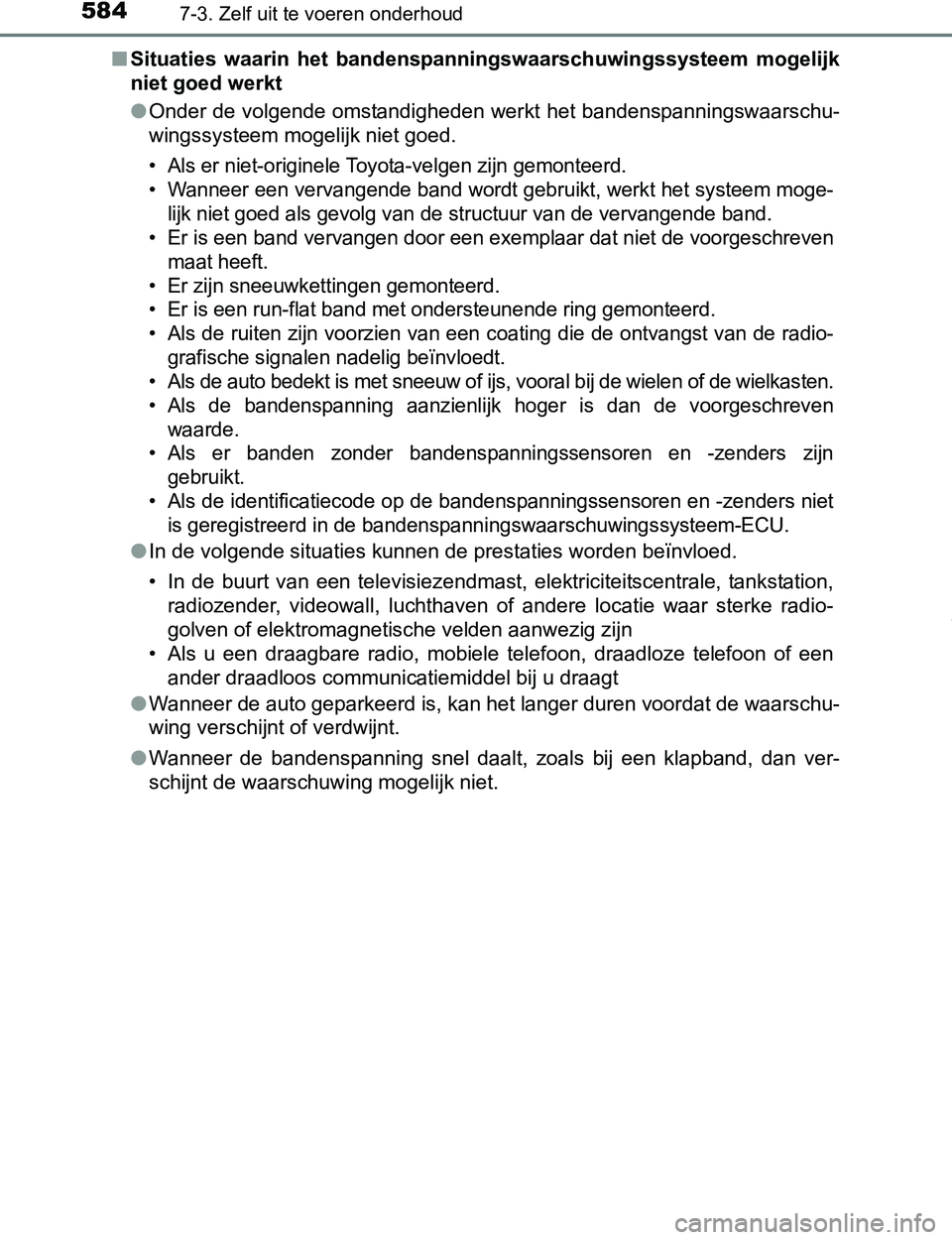

5847-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk
niet goed werkt
●Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem moge-
lijk niet goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschreven
maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders niet
is geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 584 Wednesday, December 14, 2016 1:05 PM

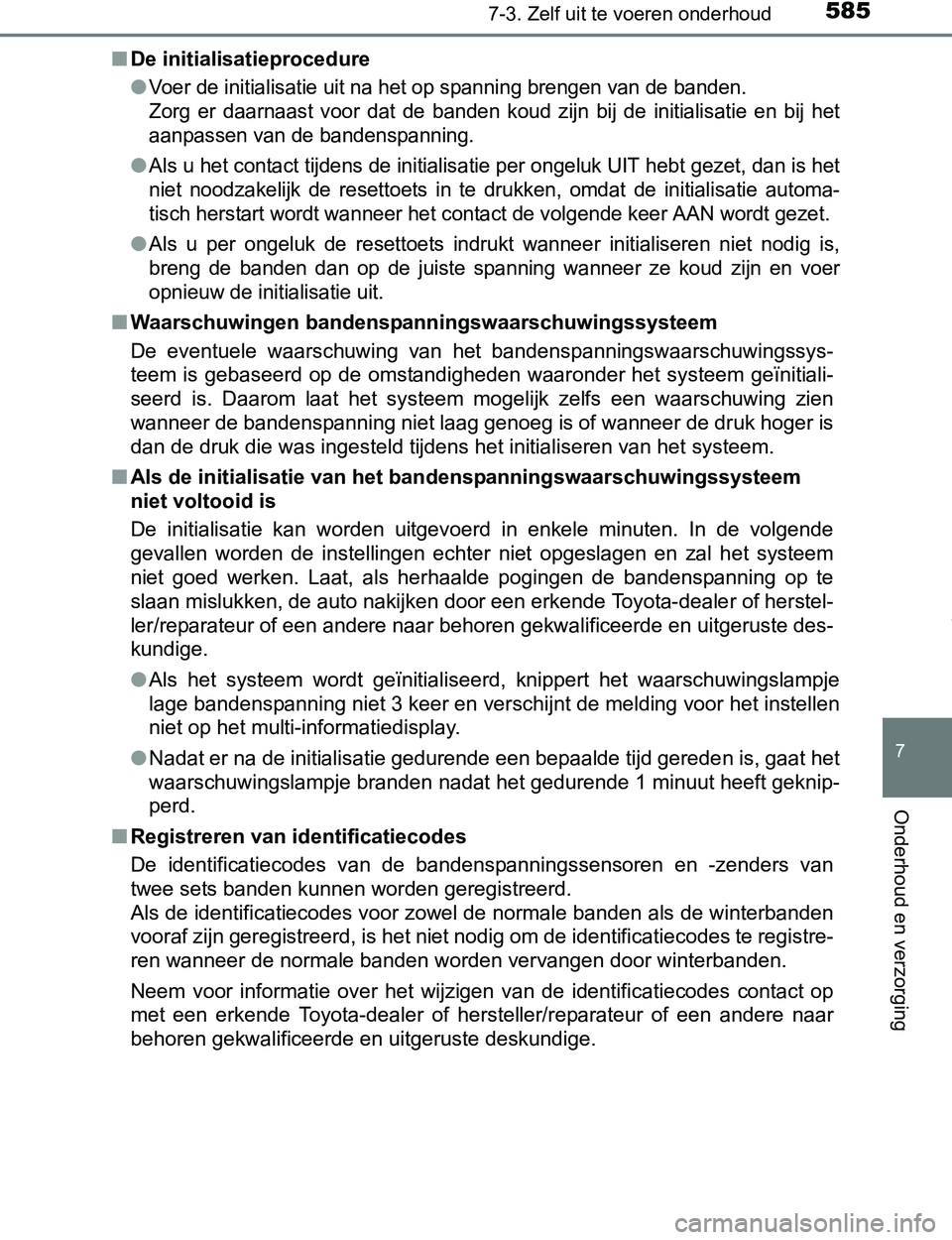

5857-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
■De initialisatieprocedure
●
Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het
niet noodzakelijk de resettoets in te drukken, omdat de initialisatie automa-
tisch herstart wordt wanneer het contact de volgende keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■Waarschuwingen bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Als het systeem wordt geïnitialiseerd, knippert het waarschuwingslampje
lage bandenspanning niet 3 keer en verschijnt de melding voor het instellen
niet op het multi-informatiedisplay.
●Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 585 Wednesday, December 14, 2016 1:05 PM

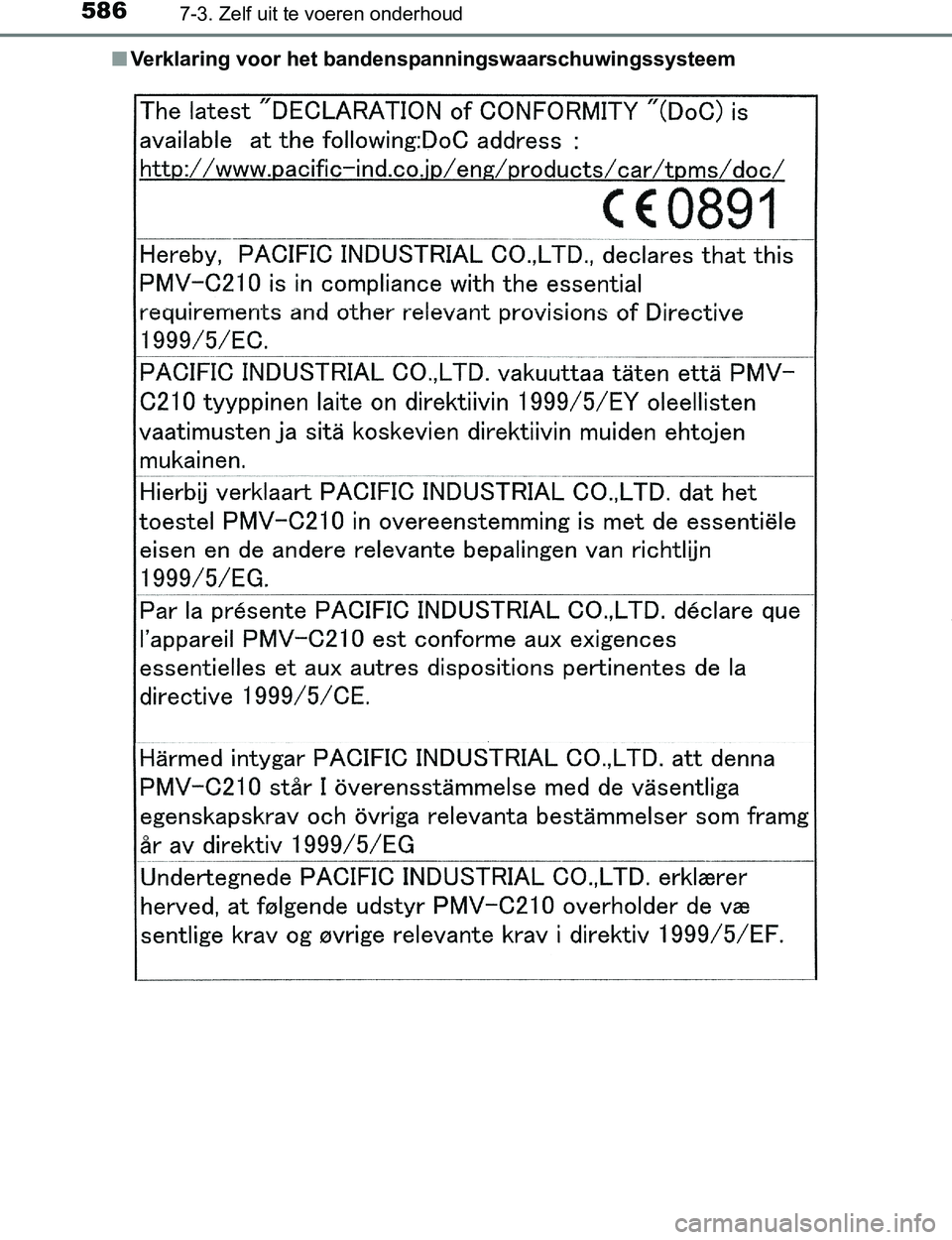

5867-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■Verklaring voor het bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 586 Wednesday, December 14, 2016 1:05 PM

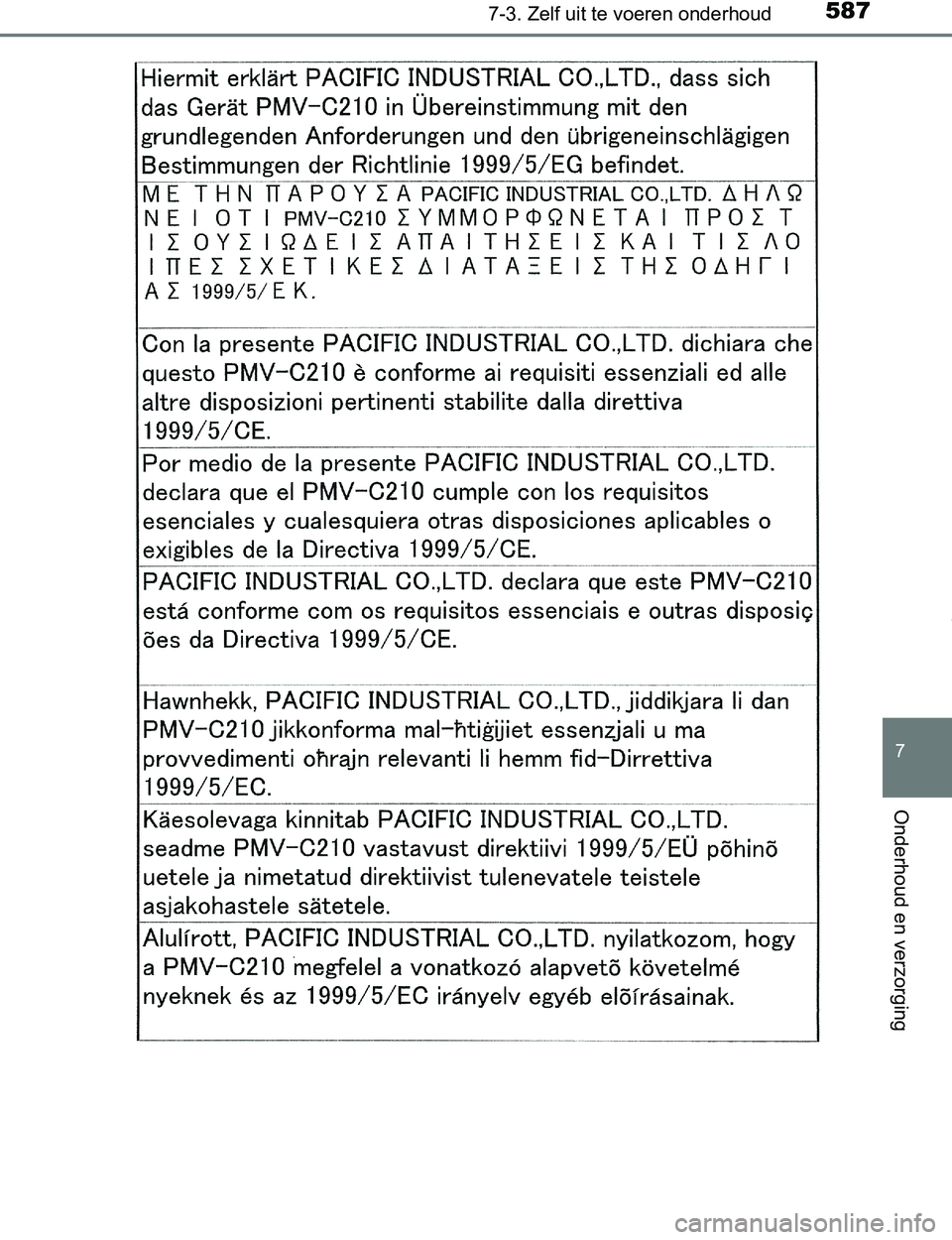

5877-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE).book Page 587 Wednesday, December 14, 2016 1:05 PM

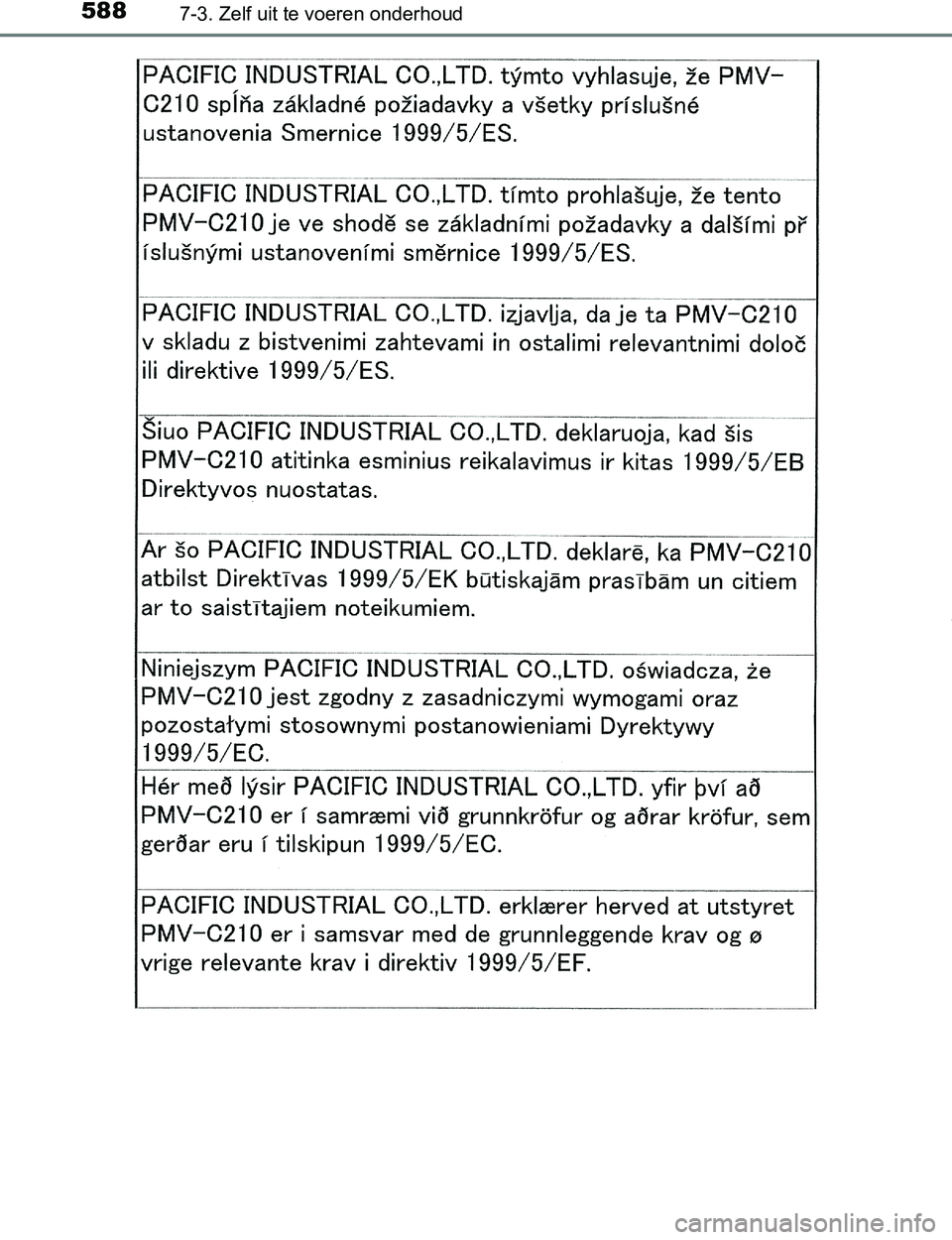

5887-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
PRIUS PHV_OM_OM47A89E_(EE).book Page 588 Wednesday, December 14, 2016 1:05 PM

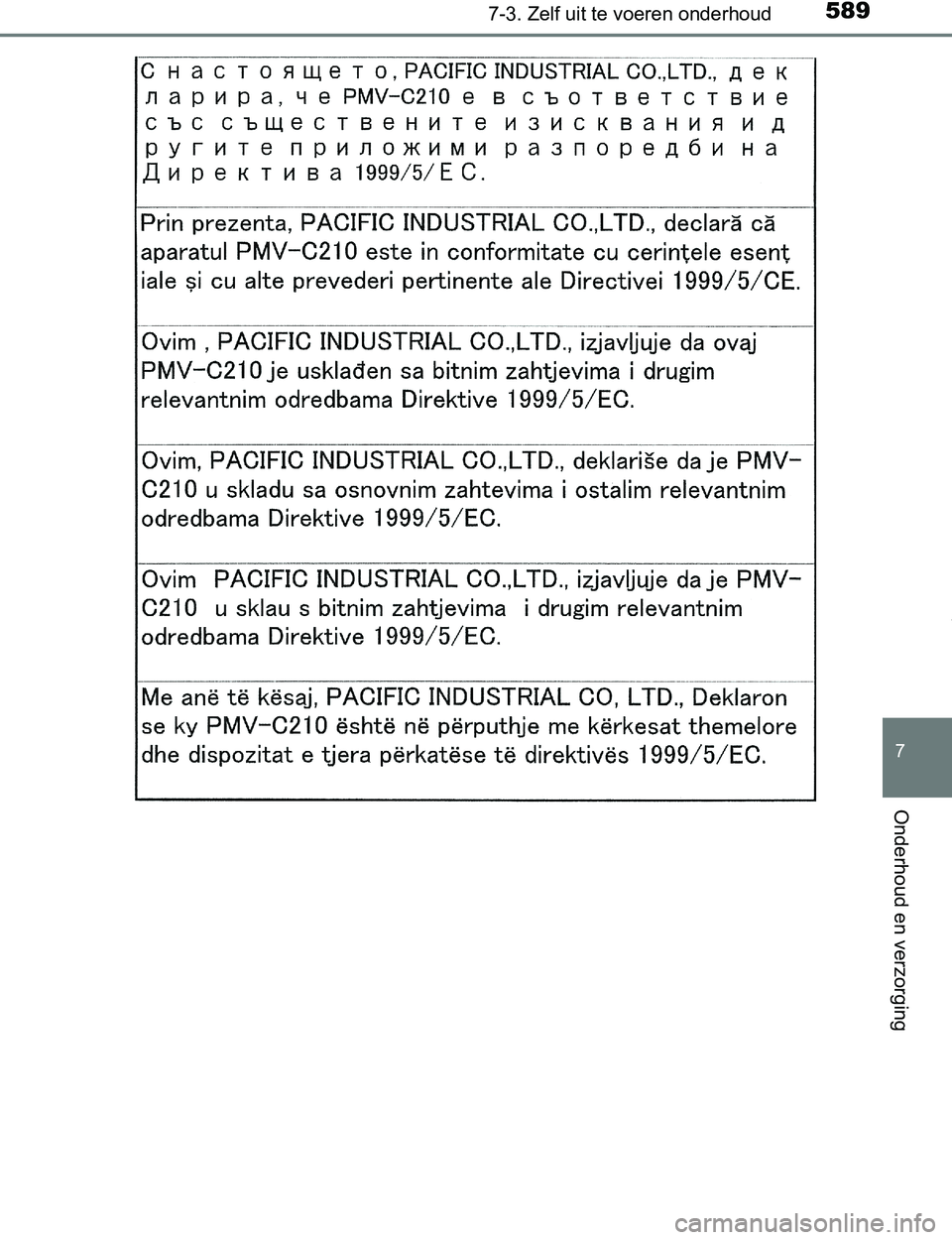

5897-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE).book Page 589 Wednesday, December 14, 2016 1:05 PM

5907-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

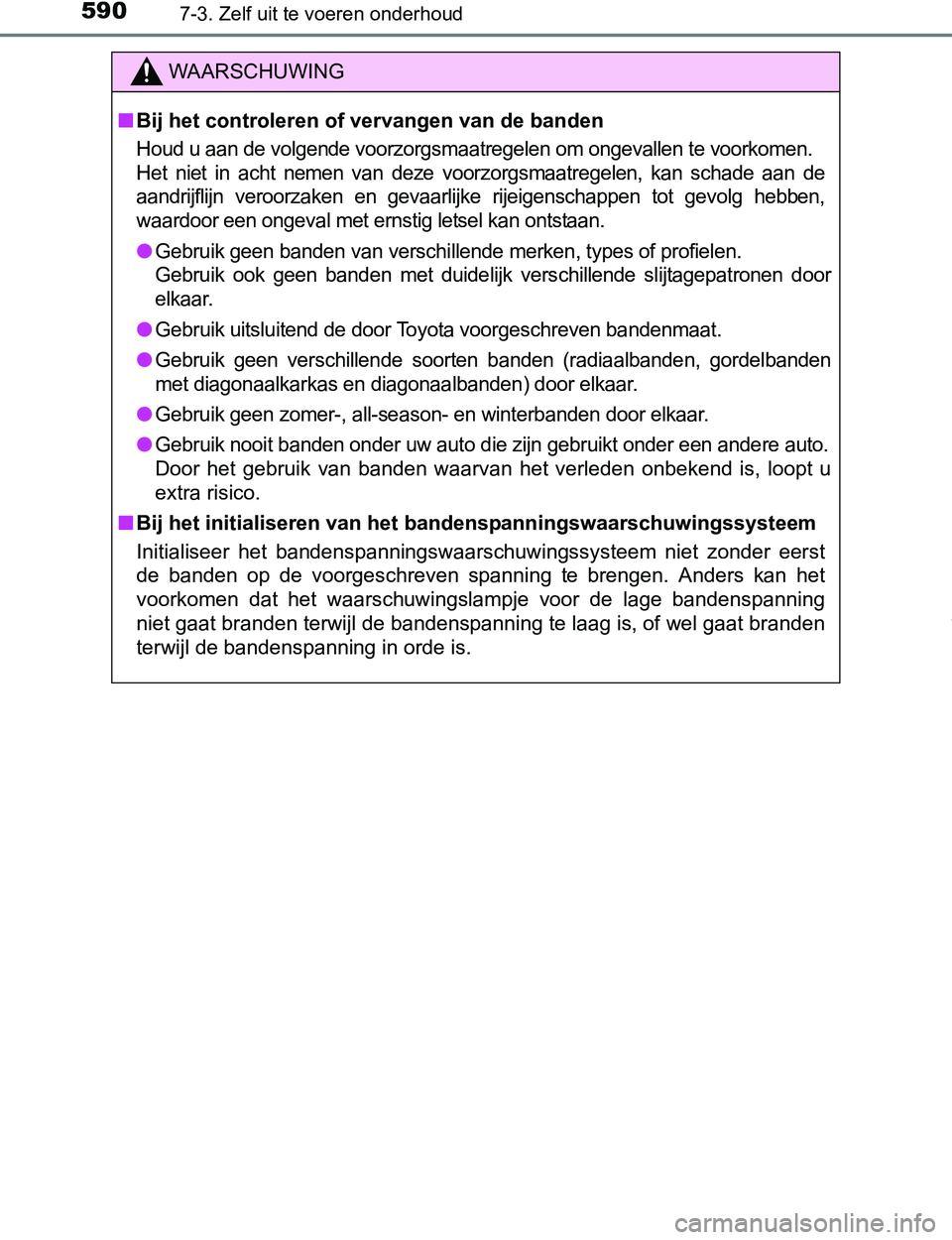

WAARSCHUWING
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
●Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen door
elkaar.
●Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
●Gebruik geen verschillende soorten banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalbanden) door elkaar.
●Gebruik geen zomer-, all-season- en winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
■Bij het initialiseren van het bandenspanningswaarschuwingssysteem
Initialiseer het bandenspanningswaarschuwingssysteem niet zonder eerst
de banden op de voorgeschreven spanning te brengen. Anders kan het
voorkomen dat het waarschuwingslampje voor de lage bandenspanning
niet gaat branden terwijl de bandenspanning te laag is, of wel gaat branden
terwijl de bandenspanning in orde is.
PRIUS PHV_OM_OM47A89E_(EE).book Page 590 Wednesday, December 14, 2016 1:05 PM
