TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

5917-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

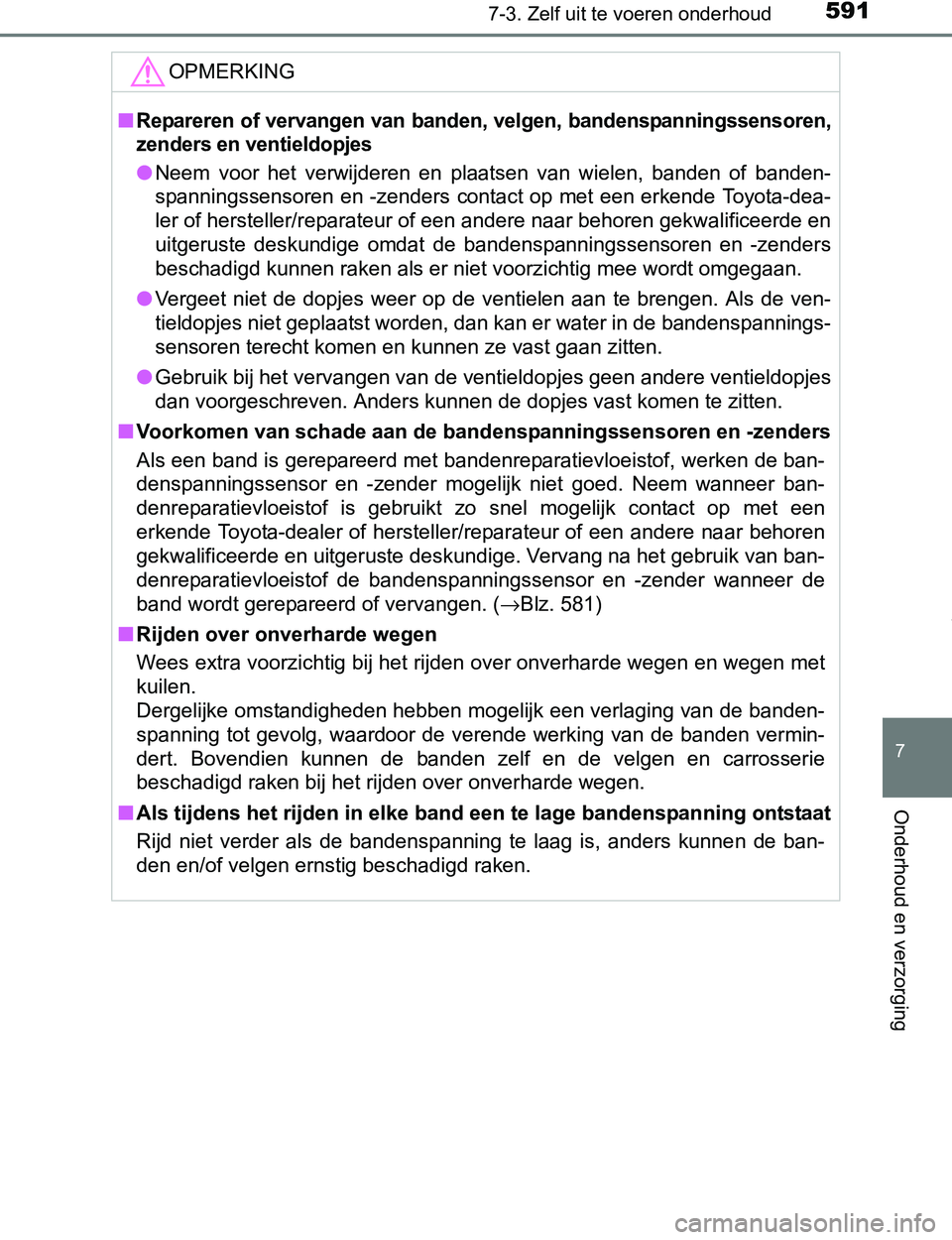

OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssensoren,
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen van wielen, banden of banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
<00560048005100560052005500480051000300570048005500480046004b00570003004e00520050004800510003004800510003004e005800510051004800510003005d0048000300590044005600570003004a0044004400510003005d004c0057005700
4800510011[
●Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
■Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. (→Blz. 581)
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 591 Wednesday, December 14, 2016 1:05 PM

5927-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

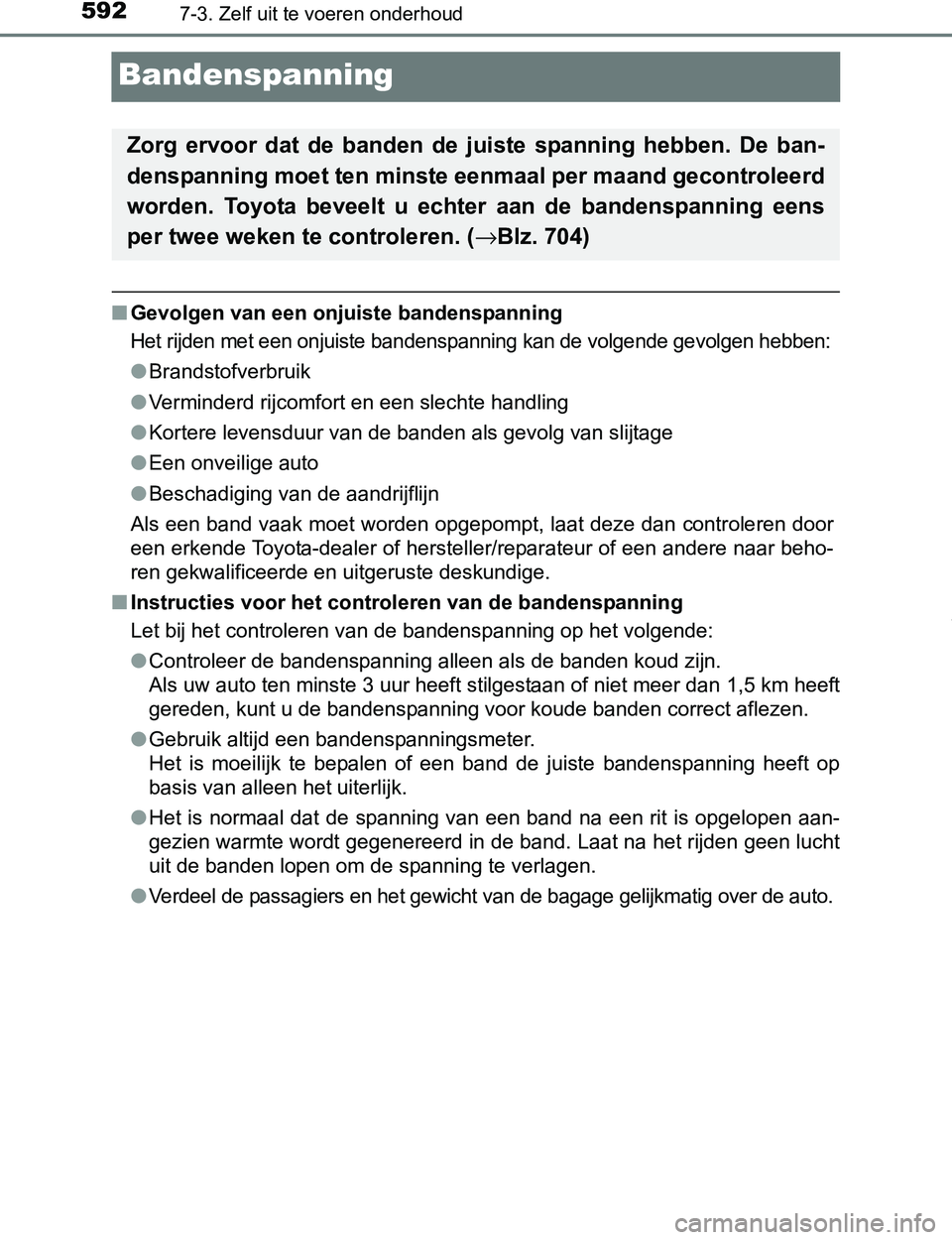

Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen hebben:
●Brandstofverbruik
●Verminderd rijcomfort en een slechte handling
●Kortere levensduur van de banden als gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
●Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
●
Verdeel de passagiers en het gewicht van de bagage gelijkmatig over de auto.
Zorg ervoor dat de banden de juiste spanning hebben. De ban-
denspanning moet ten minste eenmaal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. (→Blz. 704)
PRIUS PHV_OM_OM47A89E_(EE).book Page 592 Wednesday, December 14, 2016 1:05 PM

5937-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

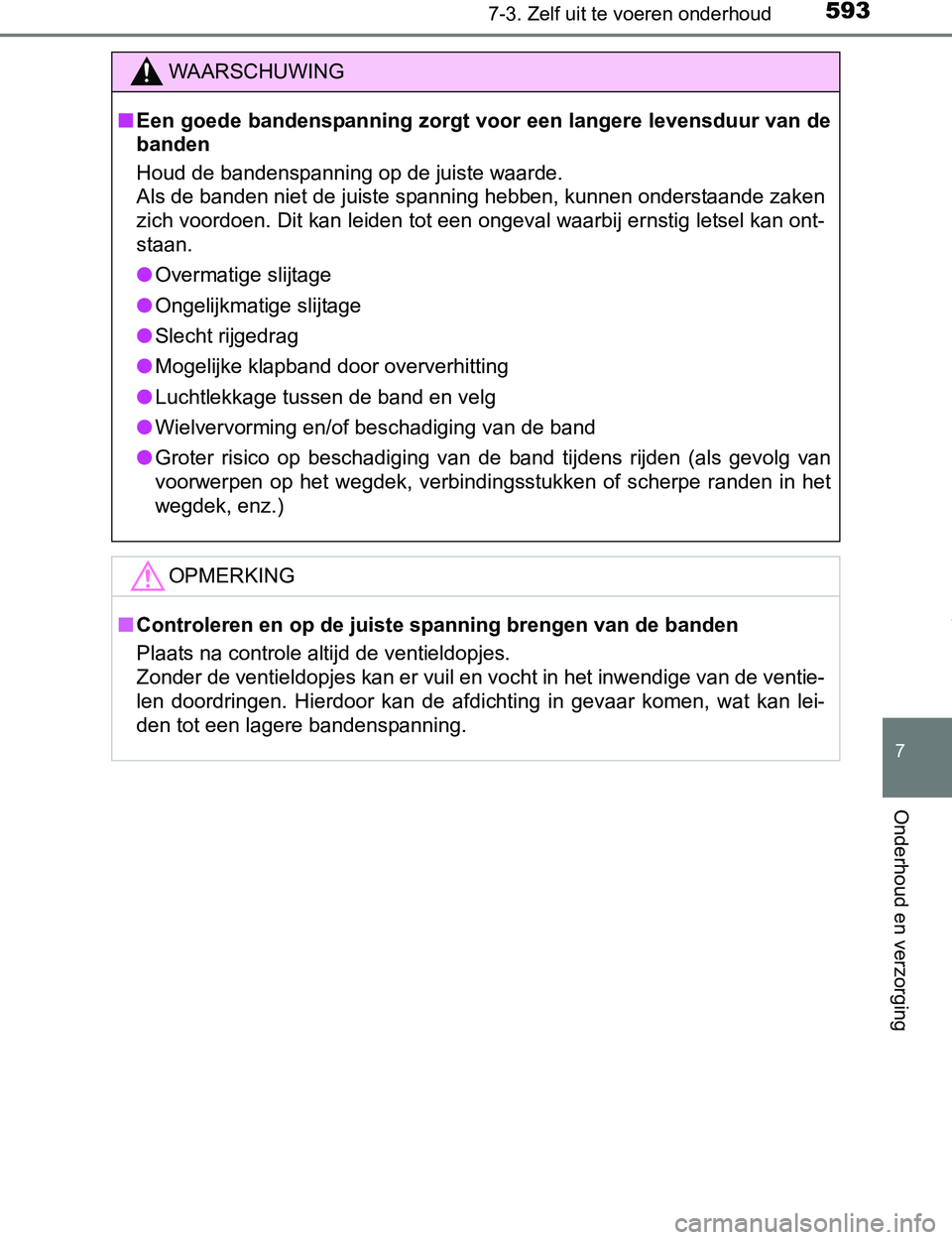

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van de band
●Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan lei-
den tot een lagere bandenspanning.
PRIUS PHV_OM_OM47A89E_(EE).book Page 593 Wednesday, December 14, 2016 1:05 PM

5947-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

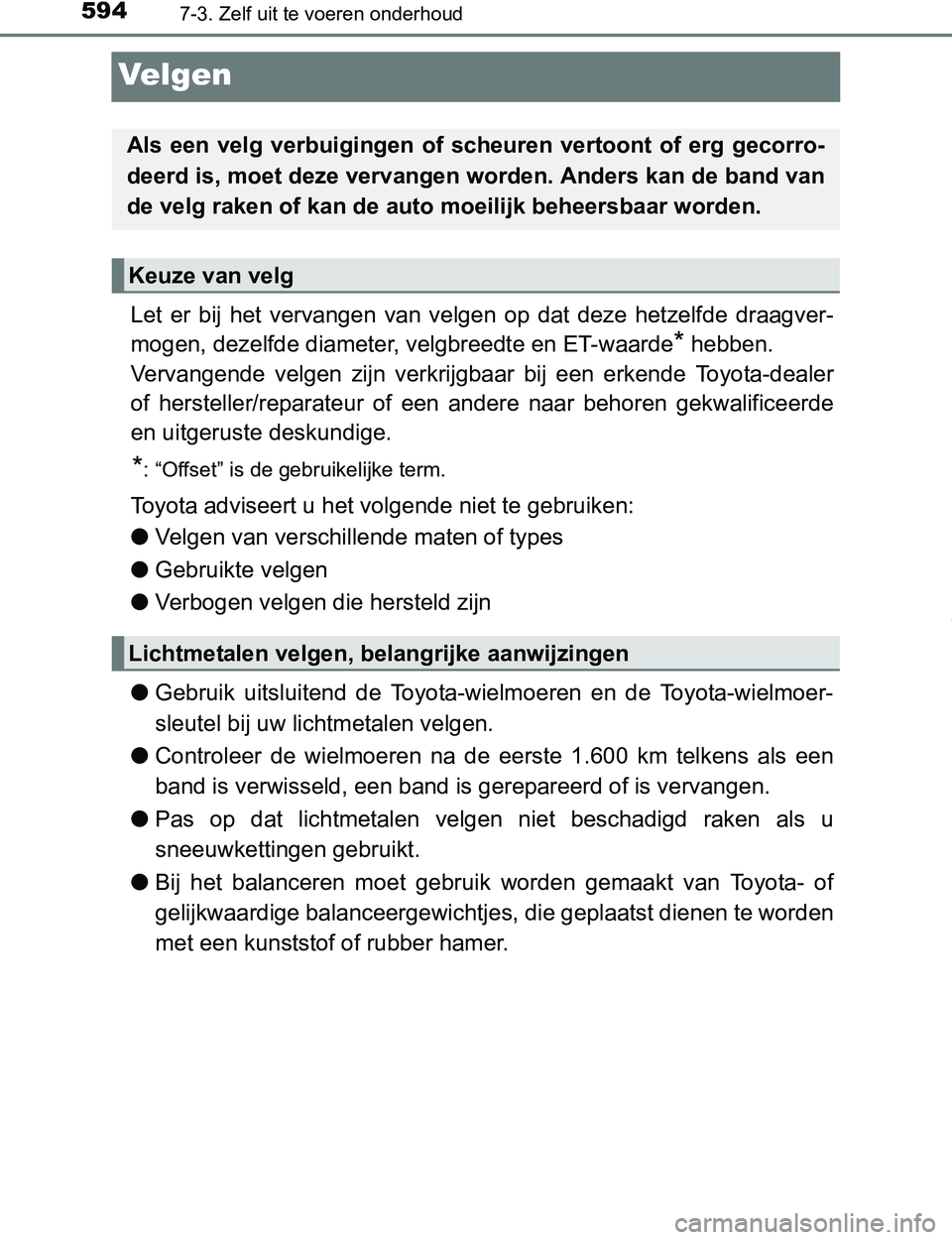

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
●Velgen van verschillende maten of types
●Gebruikte velgen
●Verbogen velgen die hersteld zijn
●Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
●Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
●Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
●Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Als een velg verbuigingen of scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Lichtmetalen velgen, belangrijke aanwijzingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 594 Wednesday, December 14, 2016 1:05 PM

5957-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

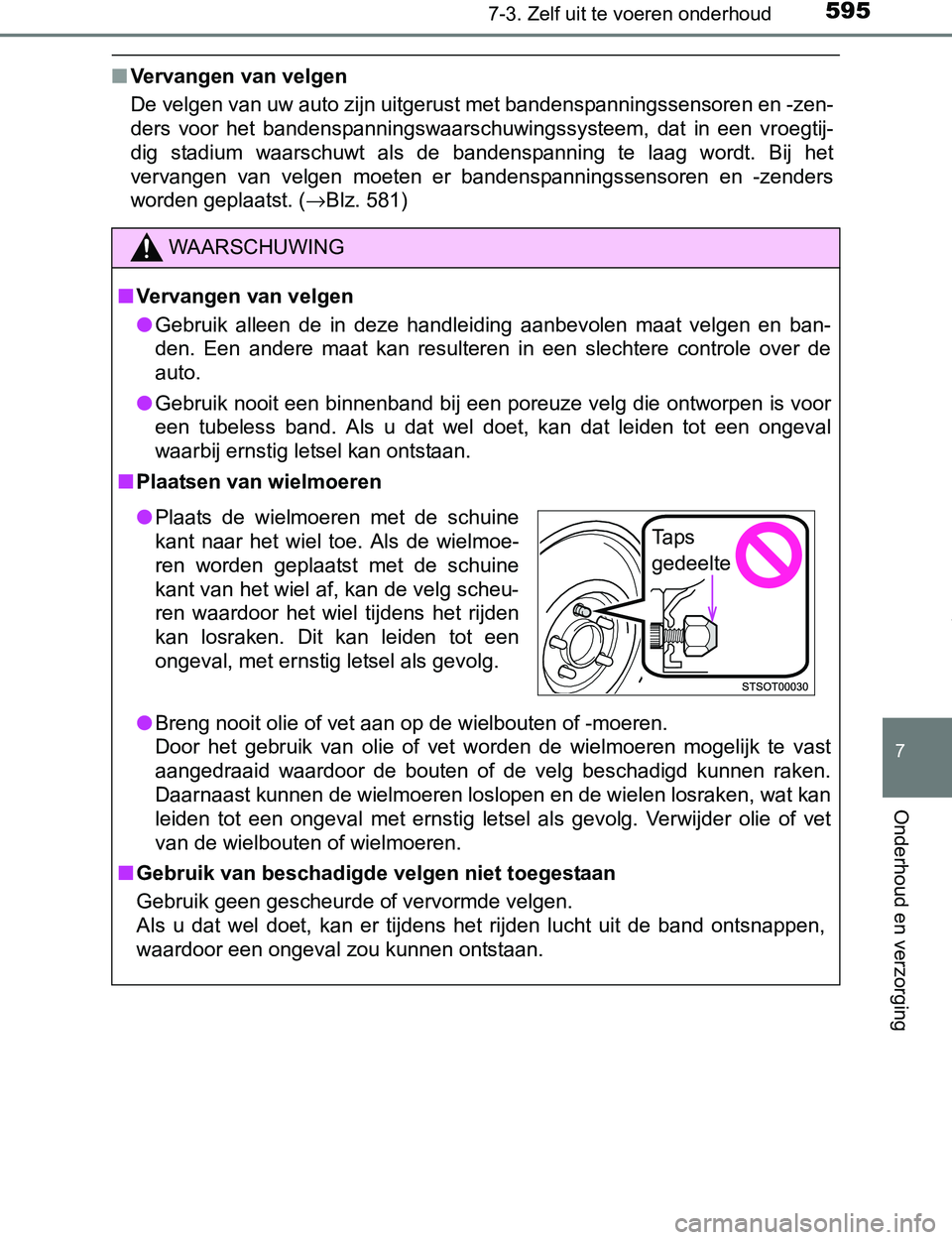

■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. (→Blz. 581)
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
●Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■Plaatsen van wielmoeren
●<0025005500480051004a0003005100520052004c005700030052004f004c0048000300520049000300590048005700030044004400510003005200530003004700480003005a004c0048004f00450052005800570048005100030052004900030010005000
5200480055004800510011[
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
PRIUS PHV_OM_OM47A89E_(EE).book Page 595 Wednesday, December 14, 2016 1:05 PM

5967-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

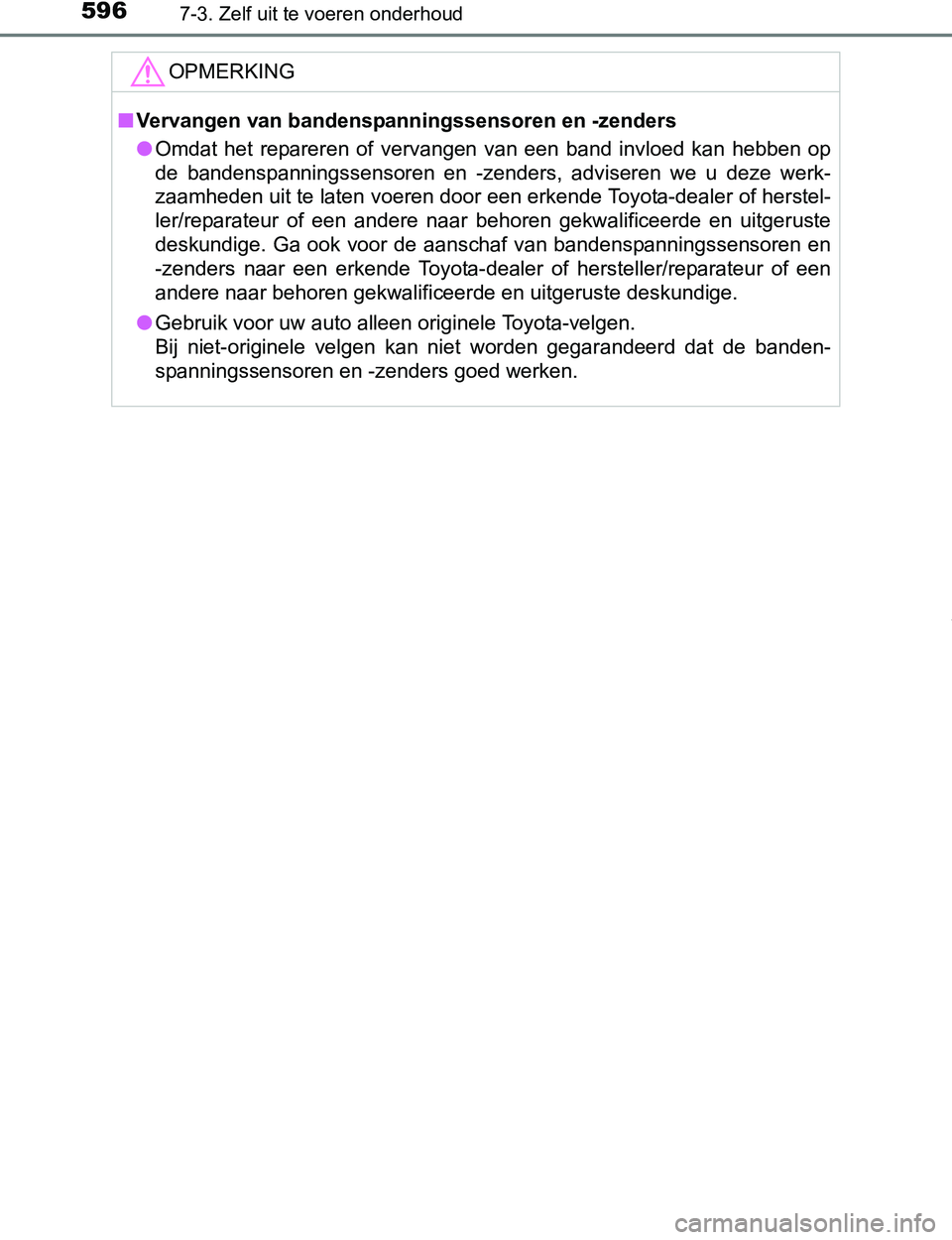

OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
●Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 596 Wednesday, December 14, 2016 1:05 PM

5977-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

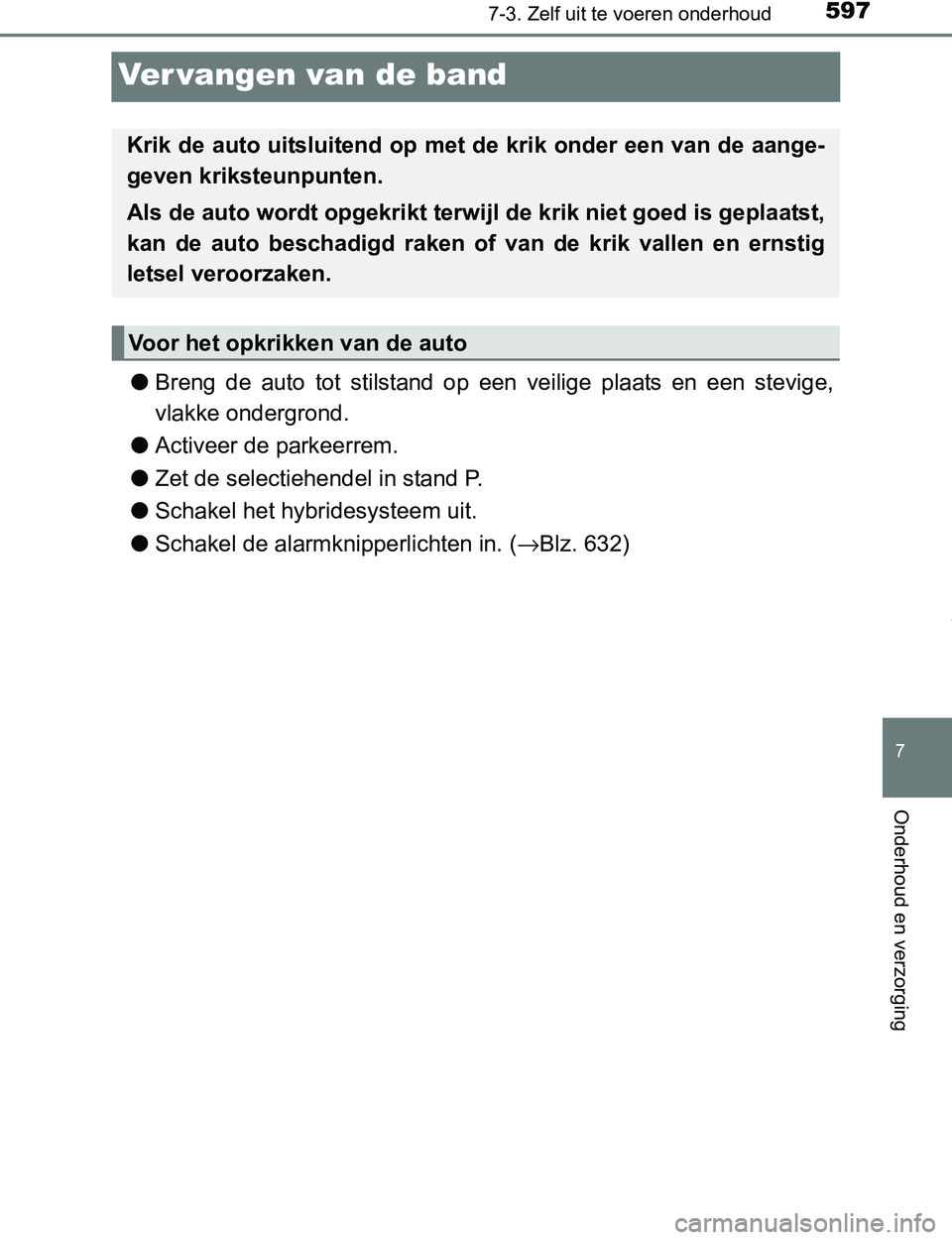

Ver vangen van de band
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
●Schakel de alarmknipperlichten in. (→Blz. 632)
Krik de auto uitsluitend op met de krik onder een van de aange-
geven kriksteunpunten.
Als de auto wordt opgekrikt terwijl de krik niet goed is geplaatst,
kan de auto beschadigd raken of van de krik vallen en ernstig
letsel veroorzaken.
Voor het opkrikken van de auto
PRIUS PHV_OM_OM47A89E_(EE).book Page 597 Wednesday, December 14, 2016 1:05 PM

5987-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

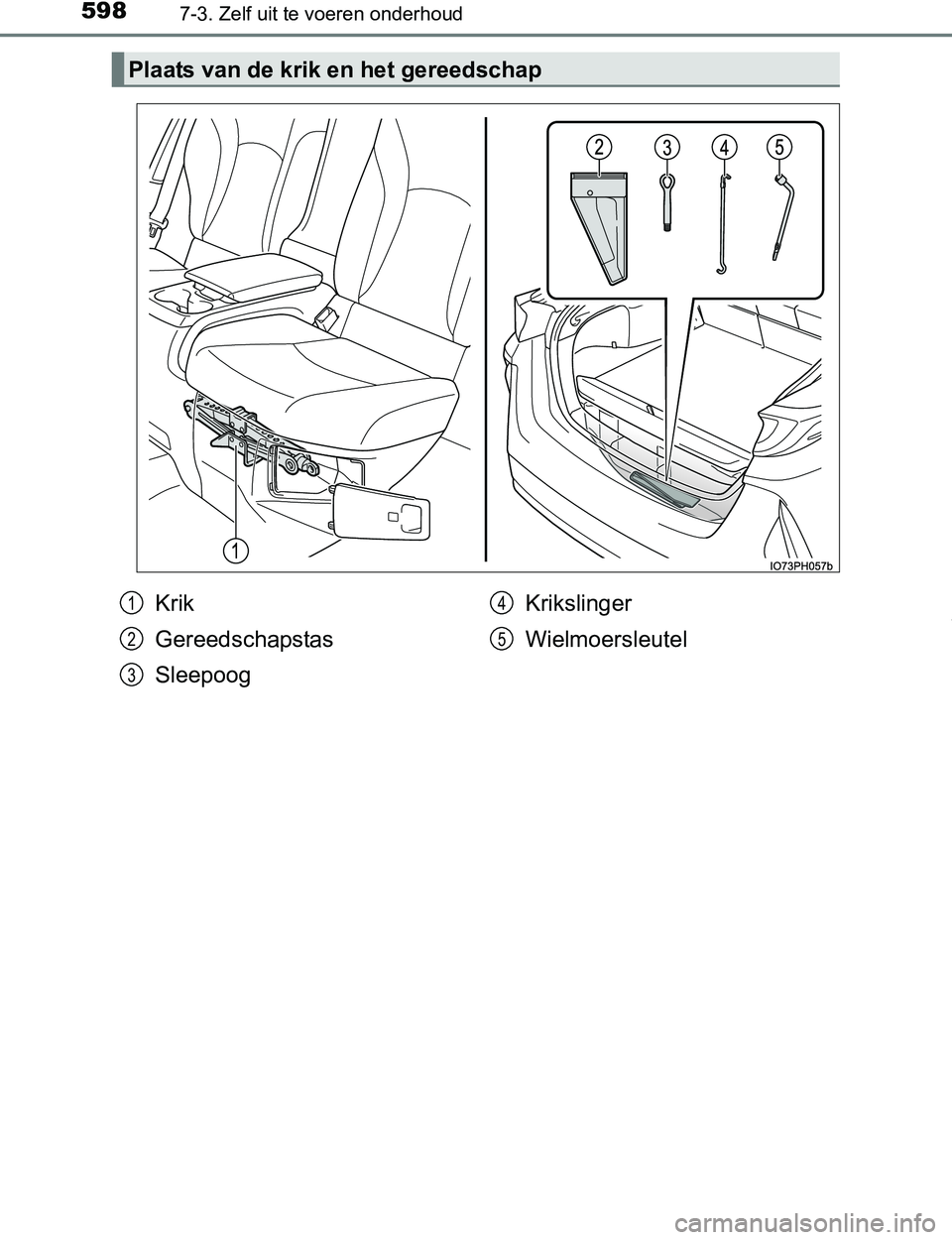

Plaats van de krik en het gereedschap
Krik
Gereedschapstas
SleepoogKrikslinger
Wielmoersleutel1
2
3
4
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 598 Wednesday, December 14, 2016 1:05 PM

5997-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

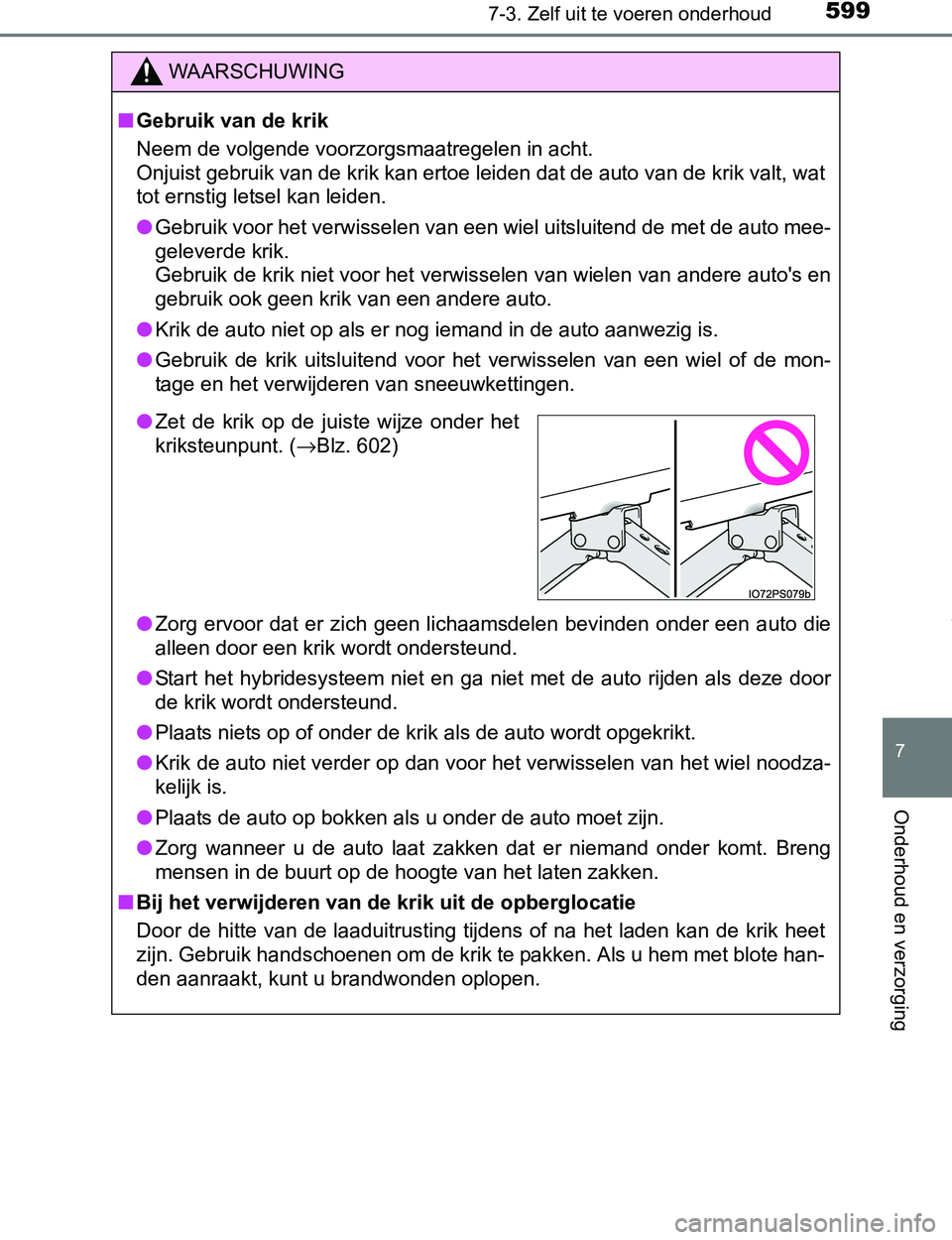

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
●Gebruik voor het verwisselen van een wiel uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
●Krik de auto niet op als er nog iemand in de auto aanwezig is.
●Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
●Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
●Plaats niets op of onder de krik als de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
●Plaats de auto op bokken als u onder de auto moet zijn.
●Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng
mensen in de buurt op de hoogte van het laten zakken.
■Bij het verwijderen van de krik uit de opberglocatie
Door de hitte van de laaduitrusting tijdens of na het laden kan de krik heet
zijn. Gebruik handschoenen om de krik te pakken. Als u hem met blote han-
den aanraakt, kunt u brandwonden oplopen.
●Zet de krik op de juiste wijze onder het
kriksteunpunt. (→Blz. 602)
PRIUS PHV_OM_OM47A89E_(EE).book Page 599 Wednesday, December 14, 2016 1:05 PM

6007-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
Open de achterklep. (→Blz. 274)
Til de klep van het opbergvak
onder de afdekplaat op en haal
de gereedschapstas eruit.
Open de gereedschapstas en neem de krikslinger en de wielmoer-
sleutel eruit.
<002500480055004a0003005100440003004a0048004500550058004c004e0003004b004800570003004a0048005500480048004700560046004b004400530003004c0051000300470048000300520050004a0048004e004800480055004700480003005900
52004f004a00520055004700480003005200530011[

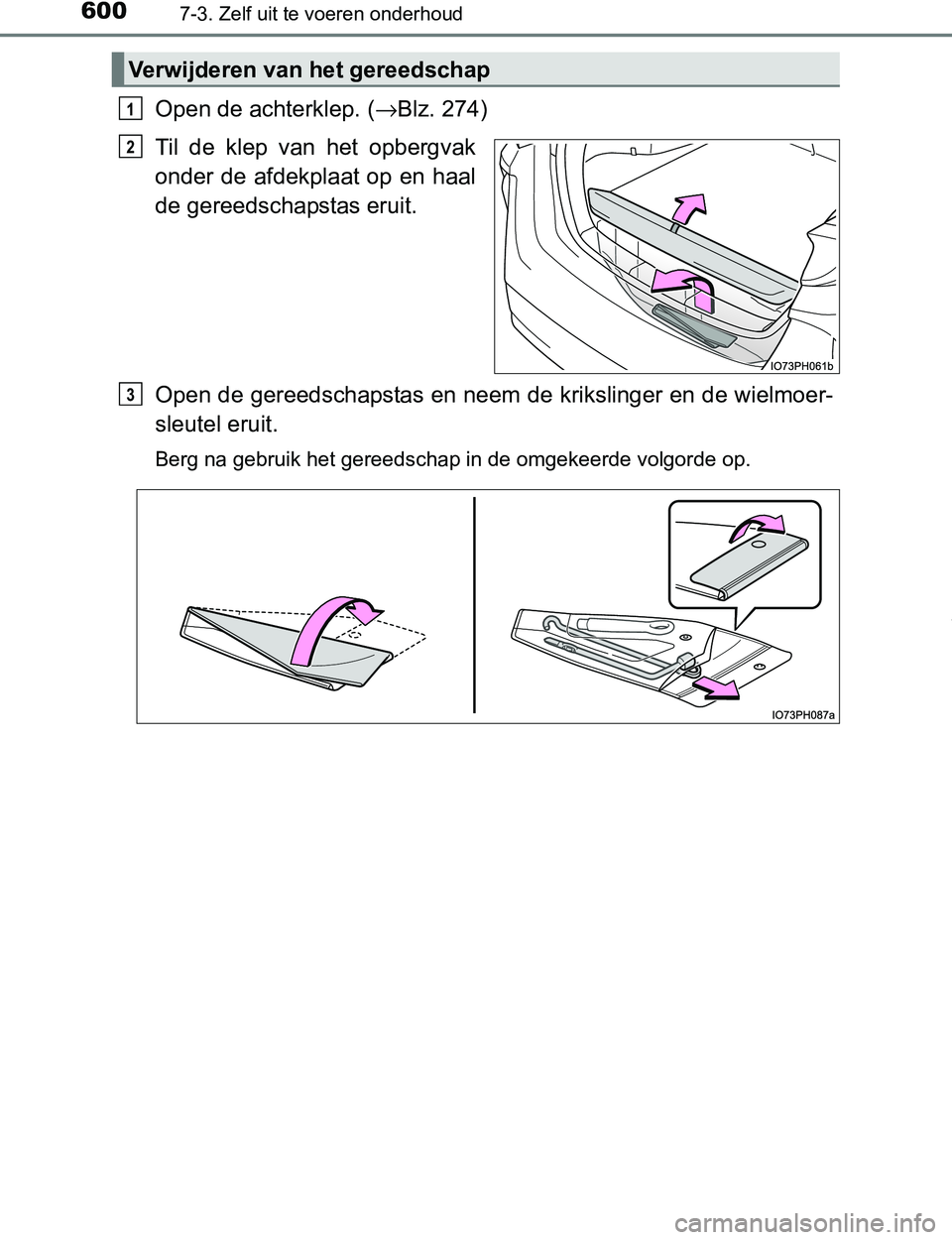

Verwijderen van het gereedschap
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 600 Wednesday, December 14, 2016 1:05 PM
