TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

7019-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
9
Voertuigspecificaties

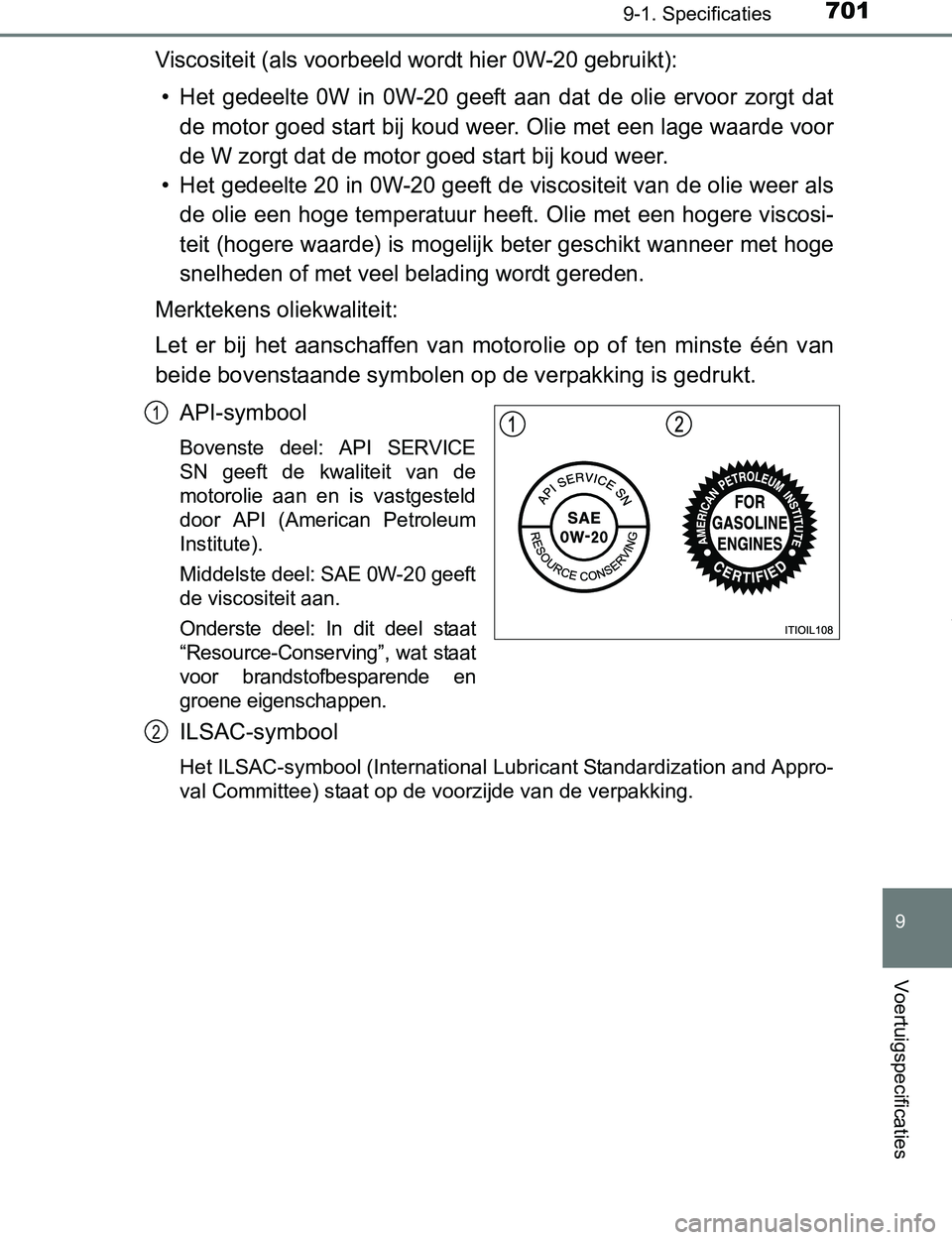

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met hoge
snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20 geeft
de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 701 Wednesday, December 14, 2016 1:05 PM

7029-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.

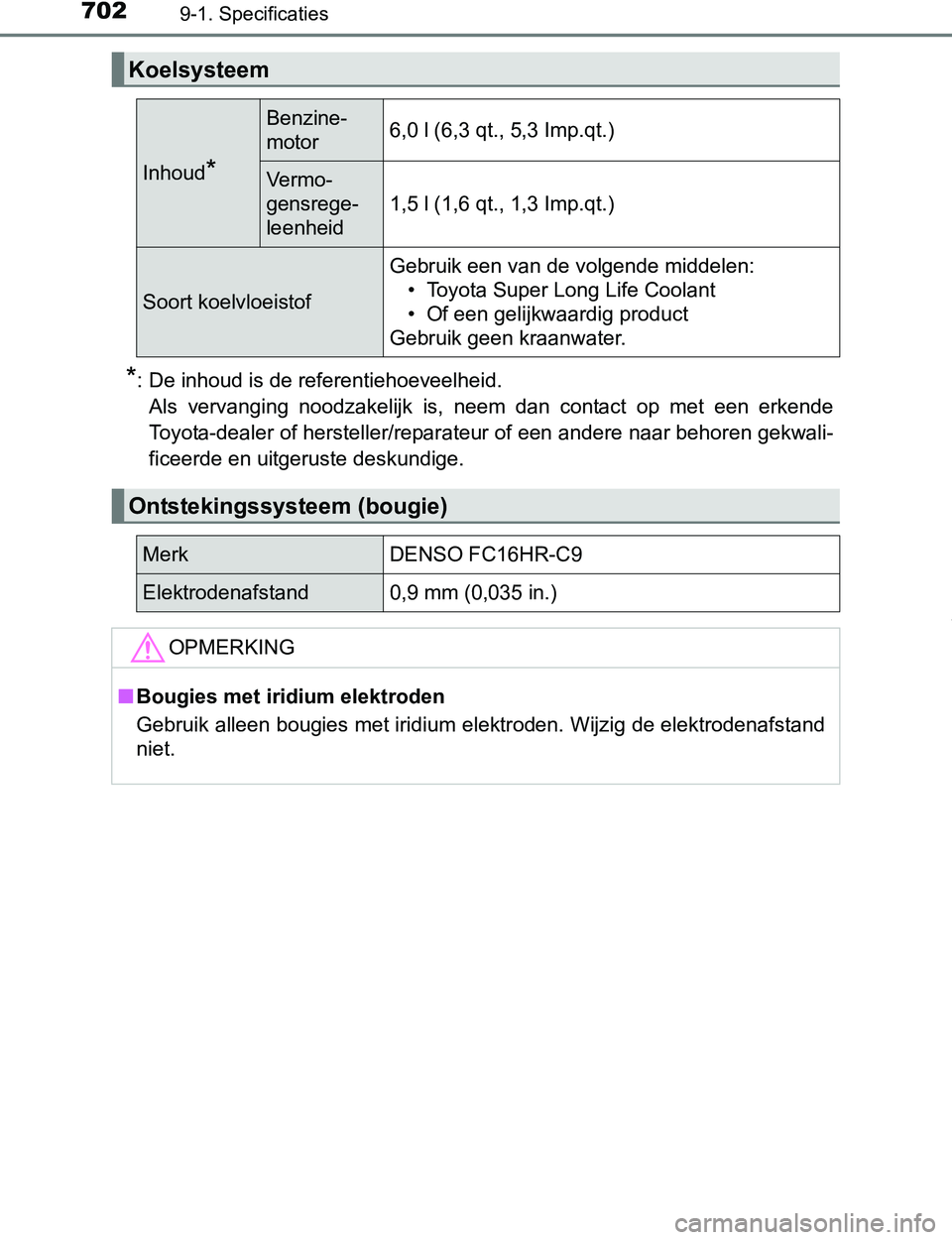

Koelsysteem
Inhoud*
Benzine-
motor6,0 l (6,3 qt., 5,3 Imp.qt.)
Vermo-
gensrege-
leenheid
1,5 l (1,6 qt., 1,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-C9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 702 Wednesday, December 14, 2016 1:05 PM

7039-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
9
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.

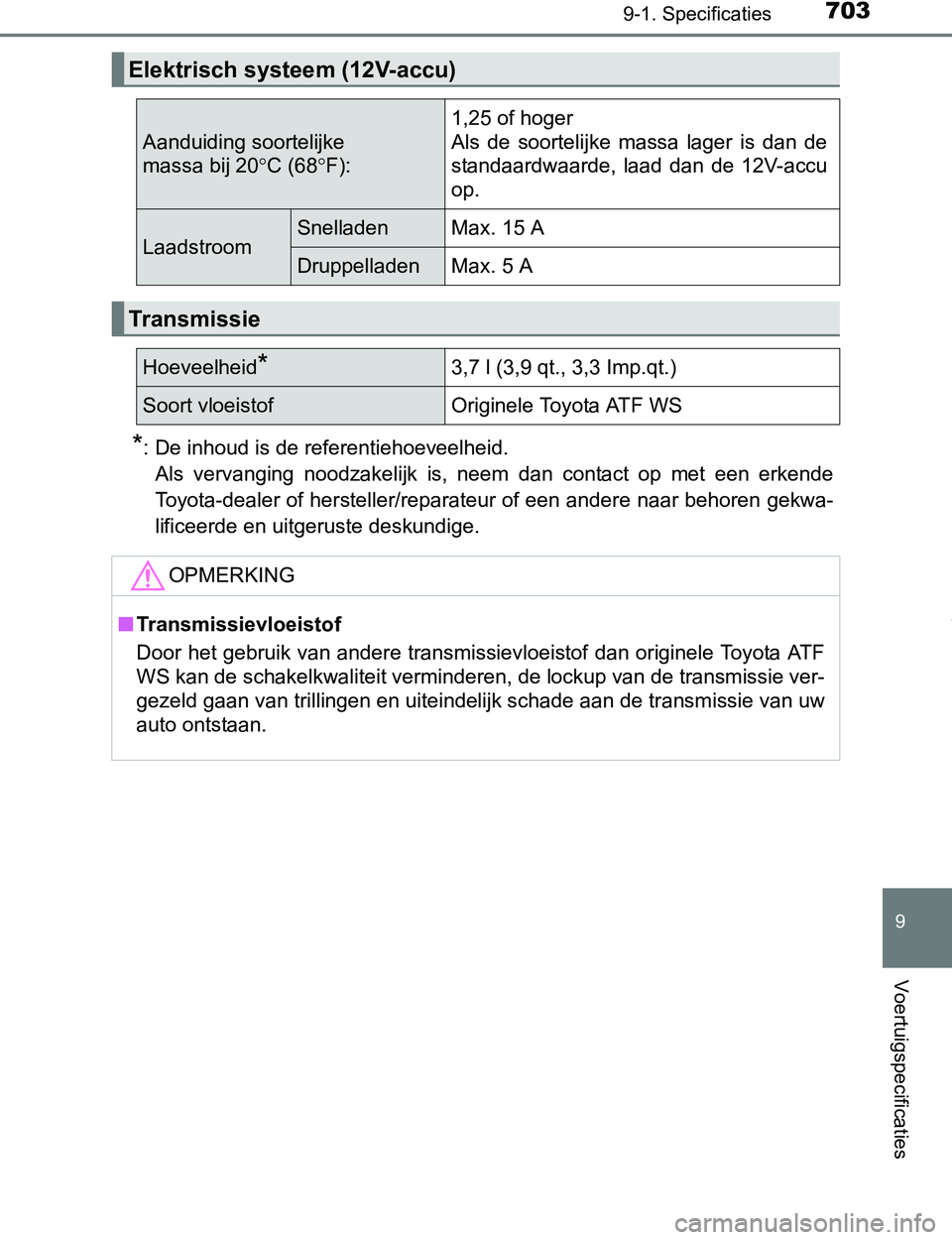

Elektrisch systeem (12V-accu)
Aanduiding soortelijke
massa bij 20°C (68°F):1,25 of hoger
Als de soortelijke massa lager is dan de
standaardwaarde, laad dan de 12V-accu
op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Transmissie
Hoeveelheid*3,7 l (3,9 qt., 3,3 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere transmissievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
PRIUS PHV_OM_OM47A89E_(EE).book Page 703 Wednesday, December 14, 2016 1:05 PM

7049-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N
(30,6 kg, 67,4 lbf) als het hybridesysteem in werking is.
*2: Vrije slag parkeerrempedaal bij pedaalkracht van 300 N (30,6 kg, 67,4 lbf).

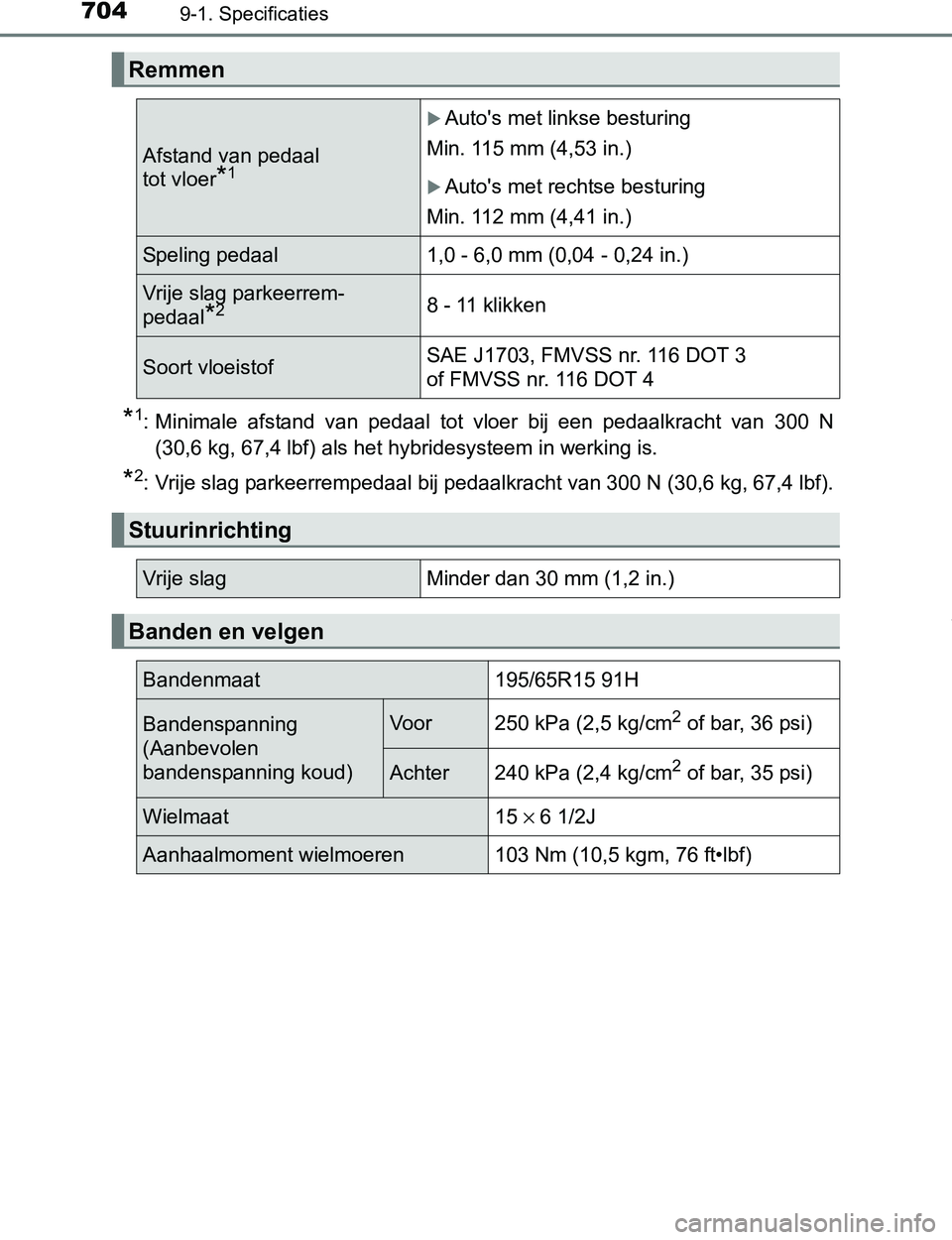

Remmen
Afstand van pedaal
tot vloer
*1
Auto's met linkse besturing
Min. 115 mm (4,53 in.)
Auto's met rechtse besturing
Min. 112 mm (4,41 in.)
Speling pedaal1,0 - 6,0 mm (0,04 - 0,24 in.)
Vrije slag parkeerrem-
pedaal
*28 - 11 klikken
Soort vloeistofSAE J1703, FMVSS nr. 116 DOT 3
of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor250 kPa (2,5 kg/cm2 of bar, 36 psi)
Achter240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat15 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
PRIUS PHV_OM_OM47A89E_(EE).book Page 704 Wednesday, December 14, 2016 1:05 PM

7059-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
9
Voertuigspecificaties

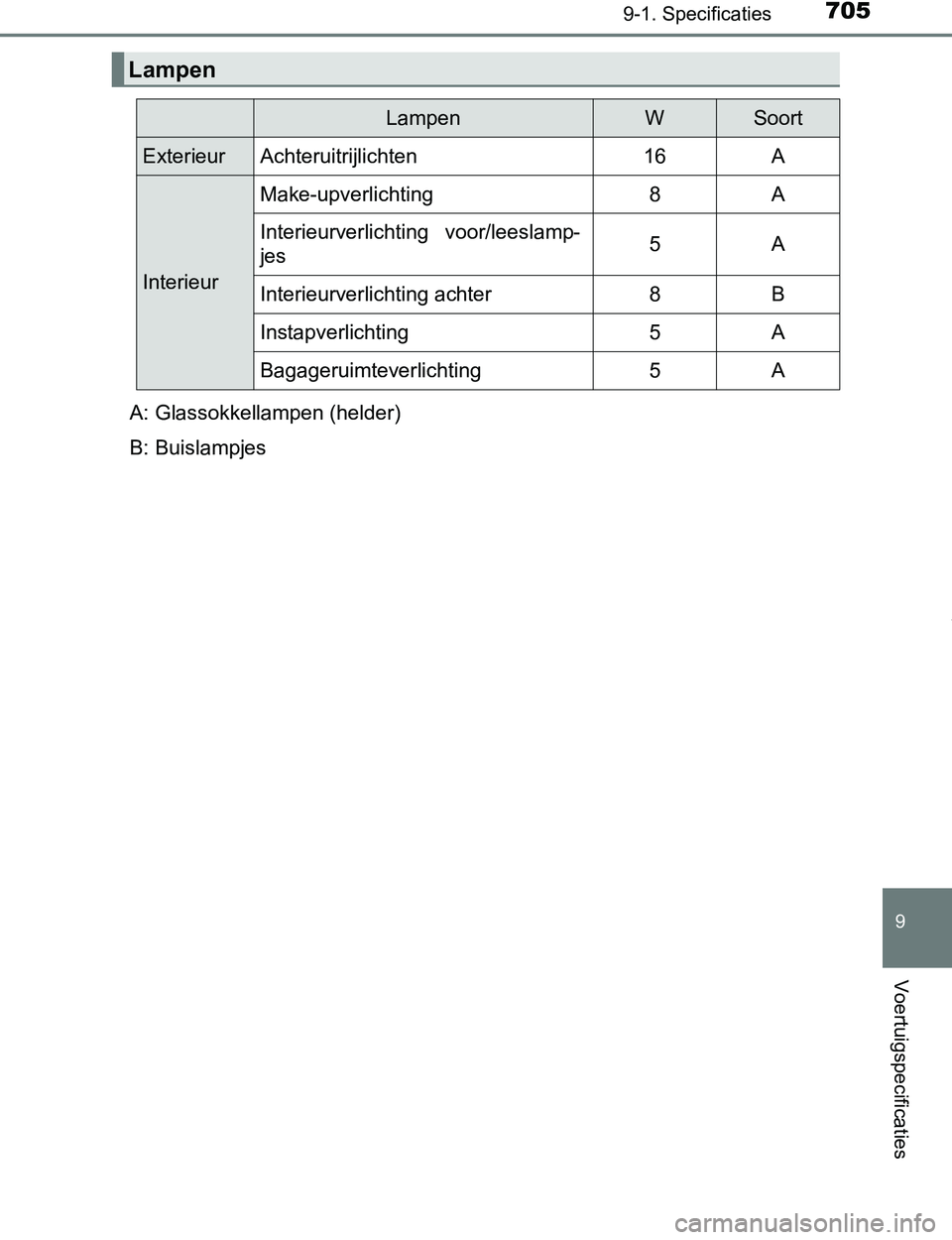

Lampen
LampenWSoort
ExterieurAchteruitrijlichten16A
Interieur
Make-upverlichting8A
Interieurverlichting voor/leeslamp-
jes5A
Interieurverlichting achter8B
Instapverlichting5A
Bagageruimteverlichting5A
A: Glassokkellampen (helder)
B: Buislampjes
PRIUS PHV_OM_OM47A89E_(EE).book Page 705 Wednesday, December 14, 2016 1:05 PM

7069-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)

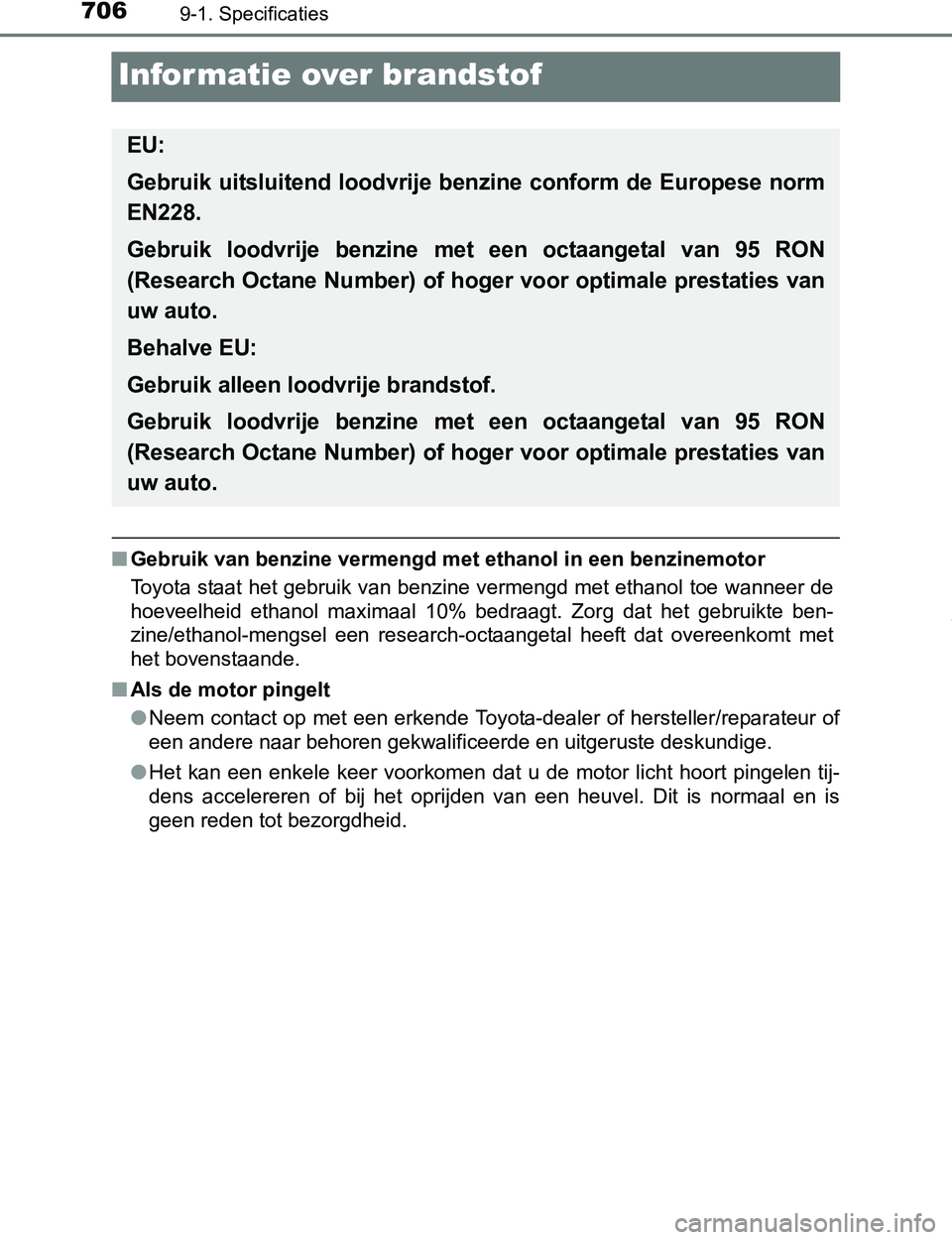

Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruikte ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije benzine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
PRIUS PHV_OM_OM47A89E_(EE).book Page 706 Wednesday, December 14, 2016 1:05 PM

7079-1. Specificaties
PRIUS PHV_OM_OM47A89E_(EE)
9
Voertuigspecificaties

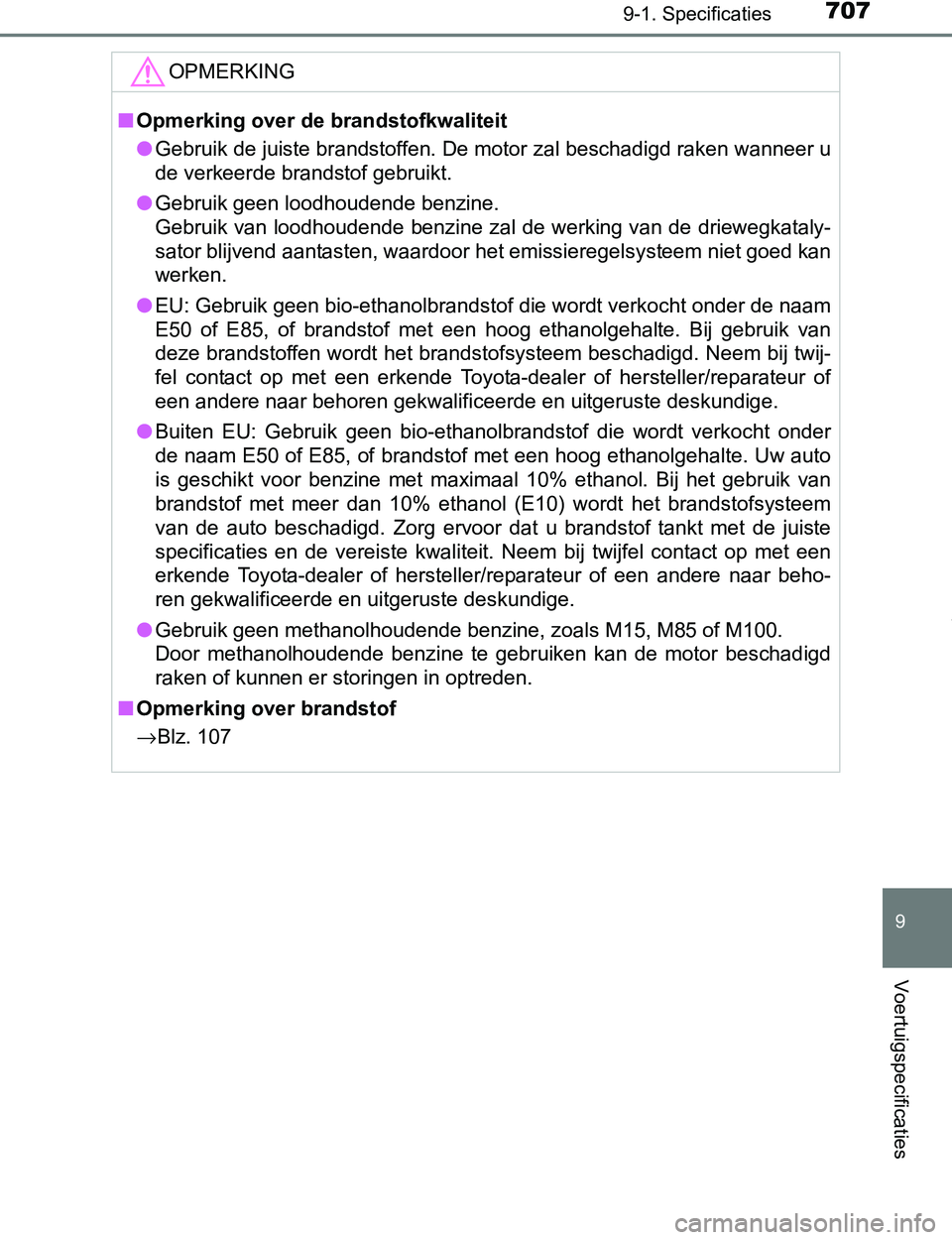

OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.
●EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebruik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem bij twij-
fel contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Buiten EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. Uw auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebruik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsysteem
van de auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste
specificaties en de vereiste kwaliteit. Neem bij twijfel contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
●Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschadigd
raken of kunnen er storingen in optreden.
■Opmerking over brandstof
→Blz. 107
PRIUS PHV_OM_OM47A89E_(EE).book Page 707 Wednesday, December 14, 2016 1:05 PM

7089-2. Persoonlijke voorkeursinstellingen
PRIUS PHV_OM_OM47A89E_(EE)

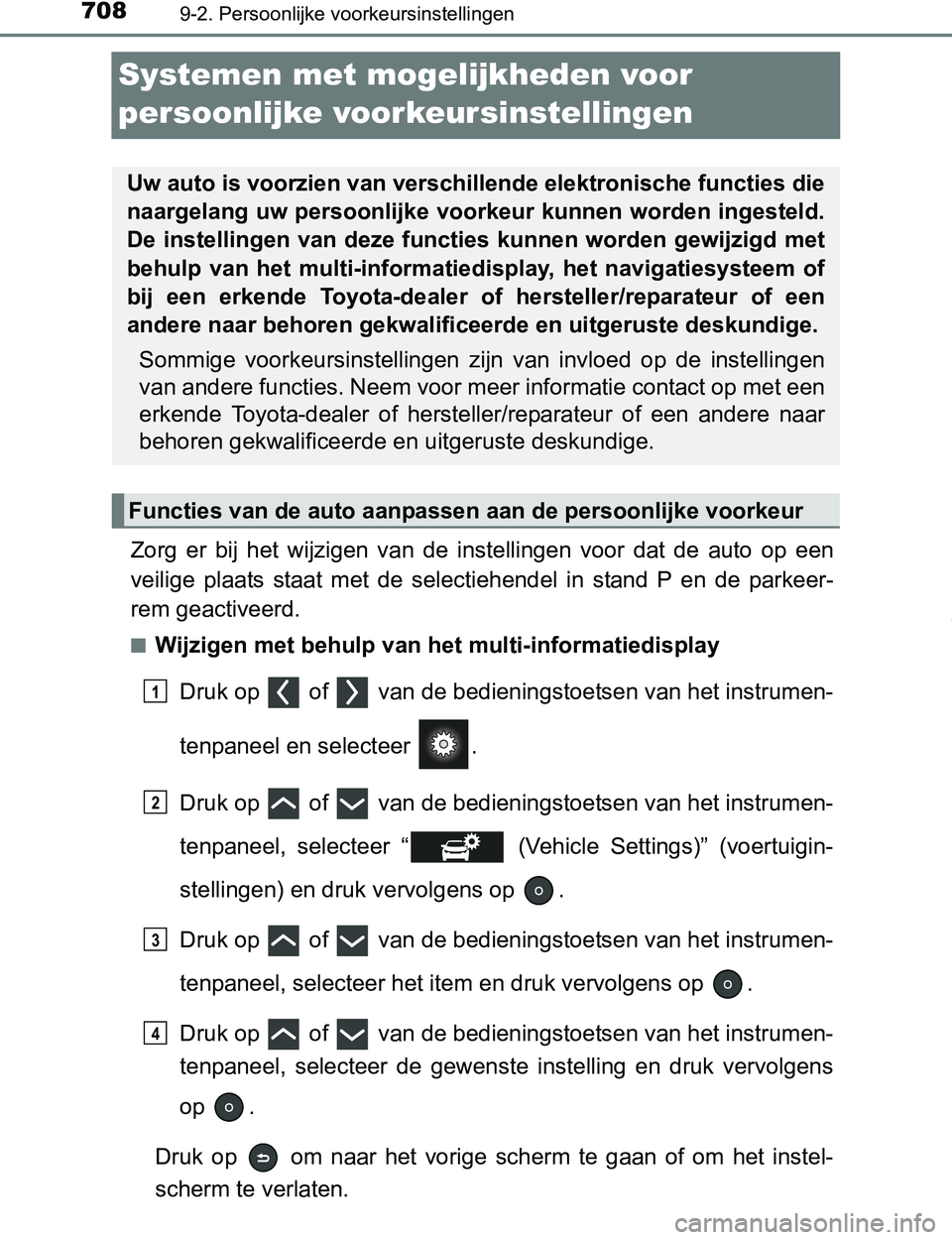

Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
Zorg er bij het wijzigen van de instellingen voor dat de auto op een
veilige plaats staat met de selectiehendel in stand P en de parkeer-
rem geactiveerd.
■Wijzigen met behulp van het multi-informatiedisplay
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “ (Vehicle Settings)” (voertuigin-
stellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer het item en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer de gewenste instelling en druk vervolgens
op .
Druk op om naar het vorige scherm te gaan of om het instel-
scherm te verlaten.
Uw auto is voorzien van verschillende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functies kunnen worden gewijzigd met
behulp van het multi-informatiedisplay, het navigatiesysteem of
bij een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Sommige voorkeursinstellingen zijn van invloed op de instellingen
van andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 708 Wednesday, December 14, 2016 1:05 PM

7099-2. Persoonlijke voorkeursinstellingen
PRIUS PHV_OM_OM47A89E_(EE)
9
Voertuigspecificaties

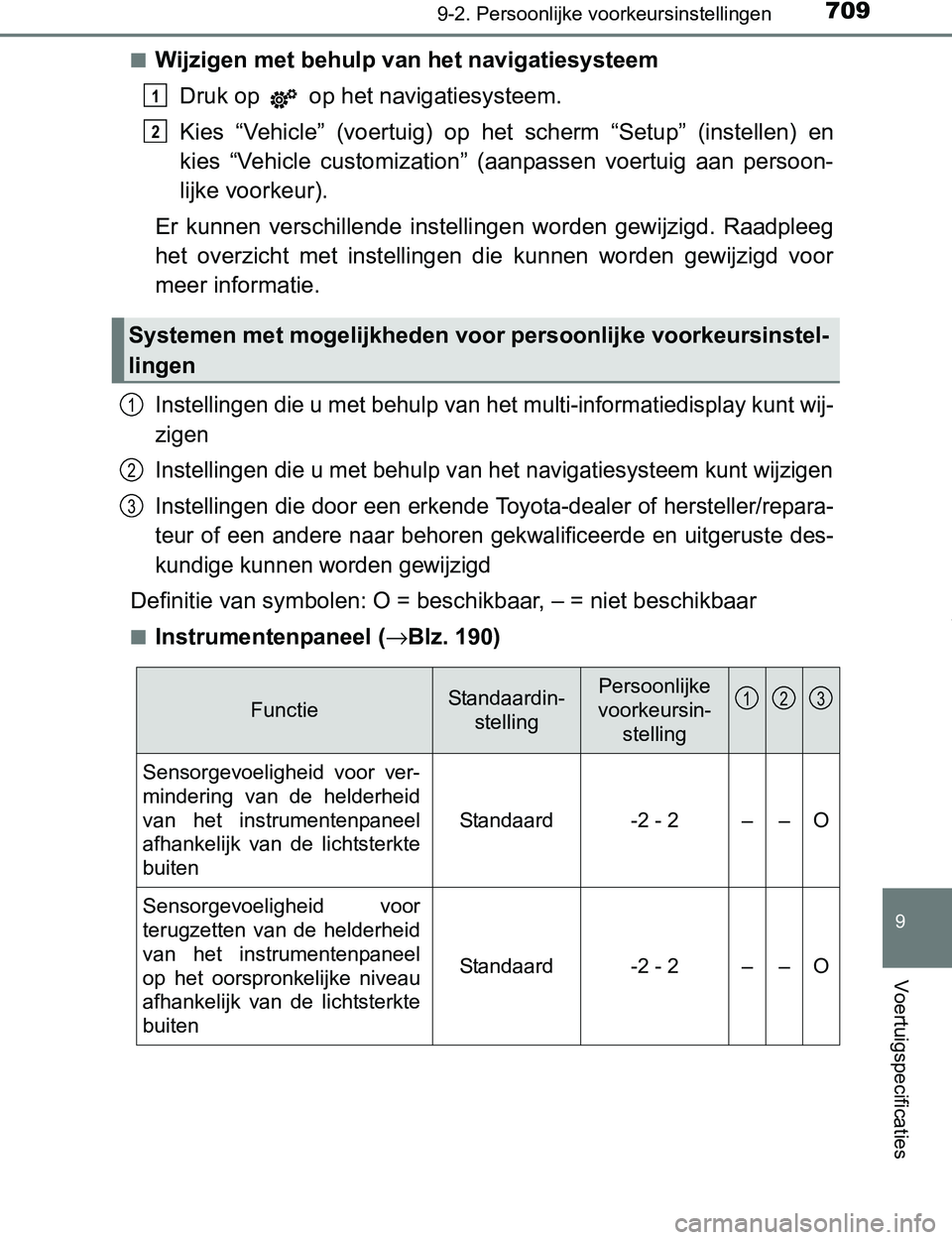

■Wijzigen met behulp van het navigatiesysteem
Druk op op het navigatiesysteem.
Kies “Vehicle” (voertuig) op het scherm “Setup” (instellen) en
kies “Vehicle customization” (aanpassen voertuig aan persoon-
lijke voorkeur).
Er kunnen verschillende instellingen worden gewijzigd. Raadpleeg
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
Instellingen die u met behulp van het multi-informatiedisplay kunt wij-
zigen
Instellingen die u met behulp van het navigatiesysteem kunt wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Instrumentenpaneel (→Blz. 190)
Systemen met mogelijkheden voor persoonlijke voorkeursinstel-
lingen
1
2
1
2
3
FunctieStandaardin-
stellingPersoonlijke
voorkeursin-
stelling
Sensorgevoeligheid voor ver-
mindering van de helderheid
van het instrumentenpaneel
afhankelijk van de lichtsterkte
buiten
Standaard-2 - 2––O
Sensorgevoeligheid voor
terugzetten van de helderheid
van het instrumentenpaneel
op het oorspronkelijke niveau
afhankelijk van de lichtsterkte
buiten
Standaard-2 - 2––O
123
PRIUS PHV_OM_OM47A89E_(EE).book Page 709 Wednesday, December 14, 2016 1:05 PM

7109-2. Persoonlijke voorkeursinstellingen
PRIUS PHV_OM_OM47A89E_(EE)■

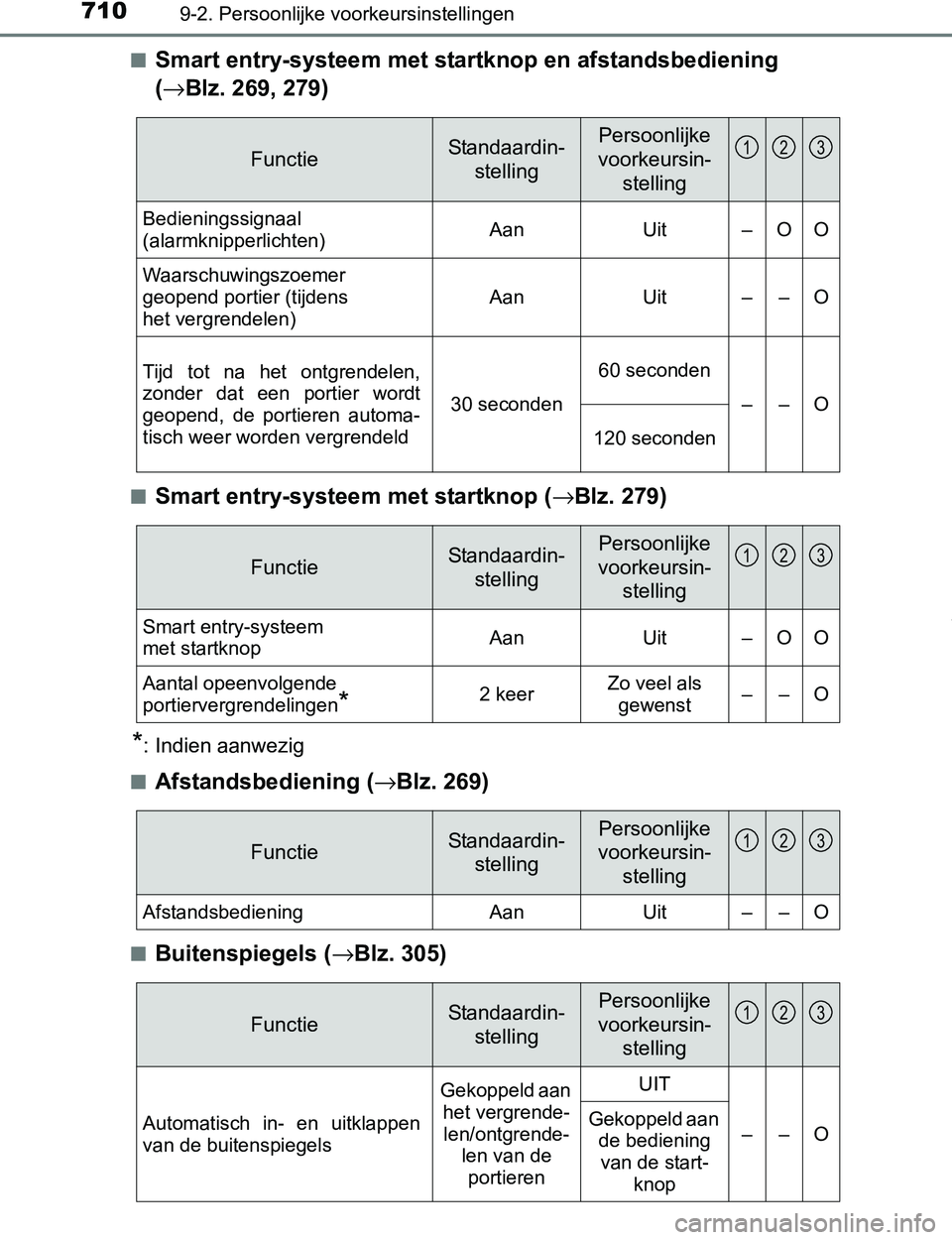

Smart entry-systeem met startknop en afstandsbediening
(→Blz. 269, 279)
■Smart entry-systeem met startknop (→Blz. 279)
*: Indien aanwezig
■
Afstandsbediening (→Blz. 269)
■Buitenspiegels (→Blz. 305)
FunctieStandaardin-
stellingPersoonlijke
voorkeursin-
stelling
Bedieningssignaal
(alarmknipperlichten)AanUit–OO
Waarschuwingszoemer
geopend portier (tijdens
het vergrendelen)
AanUit––O
Tijd tot na het ontgrendelen,
zonder dat een portier wordt
geopend, de portieren automa-
tisch weer worden vergrendeld
30 seconden
60 seconden
––O
120 seconden
123
FunctieStandaardin-
stellingPersoonlijke
voorkeursin-
stelling
Smart entry-systeem
met startknopAan Uit – O O
Aantal opeenvolgende
portiervergrendelingen
*2 keerZo veel als
gewenst––O
123
FunctieStandaardin-
stellingPersoonlijke
voorkeursin-
stelling
Afstandsbediening Aan Uit – – O
123
FunctieStandaardin-
stellingPersoonlijke
voorkeursin-
stelling
Automatisch in- en uitklappen
van de buitenspiegelsGekoppeld aan
het vergrende-
len/ontgrende-
len van de
portierenUIT
––O Gekoppeld aan
de bediening
van de start-
knop
123
PRIUS PHV_OM_OM47A89E_(EE).book Page 710 Wednesday, December 14, 2016 1:05 PM
