6718-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

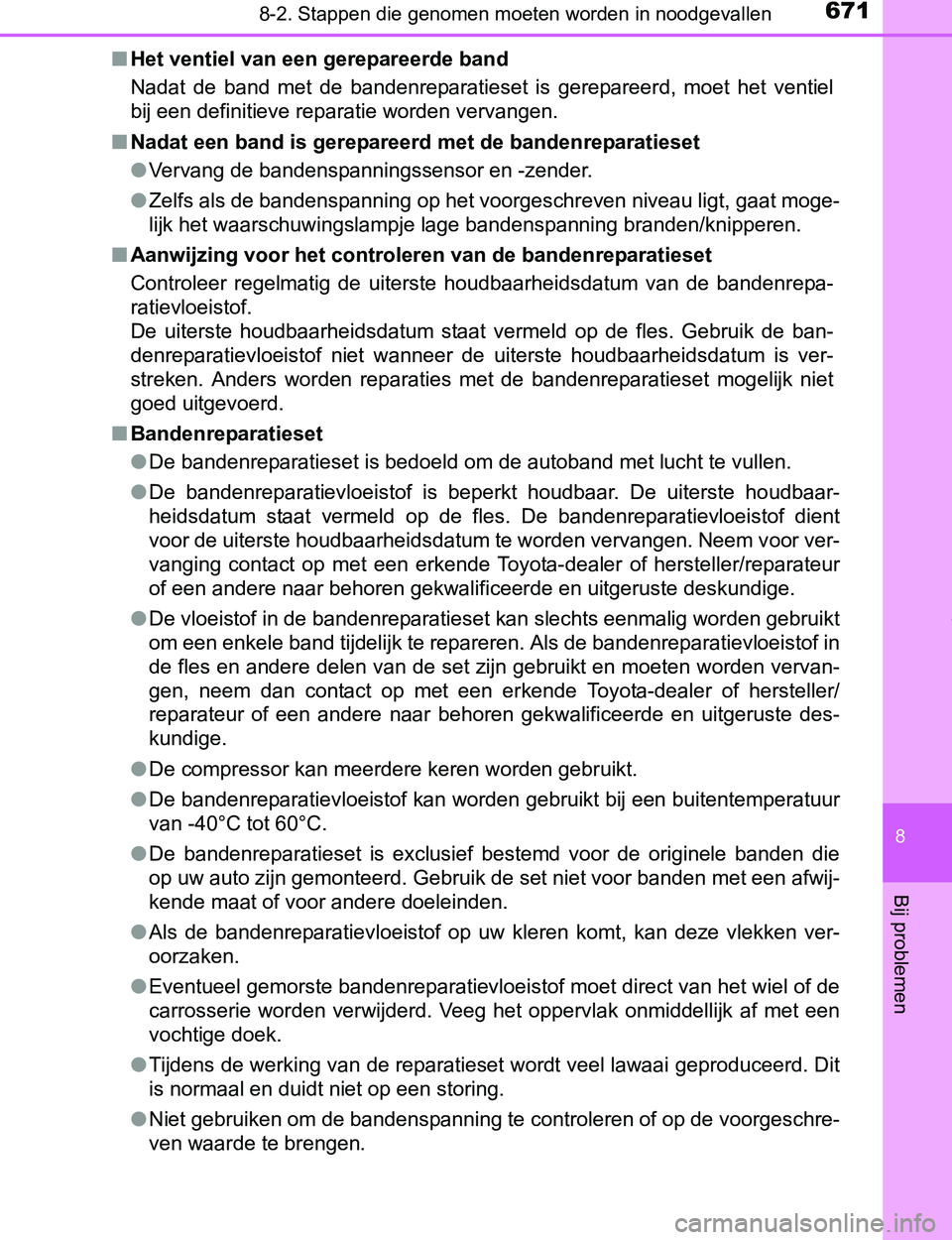

■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel
bij een definitieve reparatie worden vervangen.
■Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
●Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.
■Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is ver-
streken. Anders worden reparaties met de bandenreparatieset mogelijk niet
goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. De bandenreparatievloeistof dient
voor de uiterste houdbaarheidsdatum te worden vervangen. Neem voor ver-
vanging contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof in
de fles en andere delen van de set zijn gebruikt en moeten worden vervan-
gen, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●De compressor kan meerdere keren worden gebruikt.
●De bandenreparatievloeistof kan worden gebruikt bij een buitentemperatuur
van -40°C tot 60°C.
●De bandenreparatieset is exclusief bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik de set niet voor banden met een afwij-
kende maat of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
●Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
●Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 671 Wednesday, December 14, 2016 1:05 PM

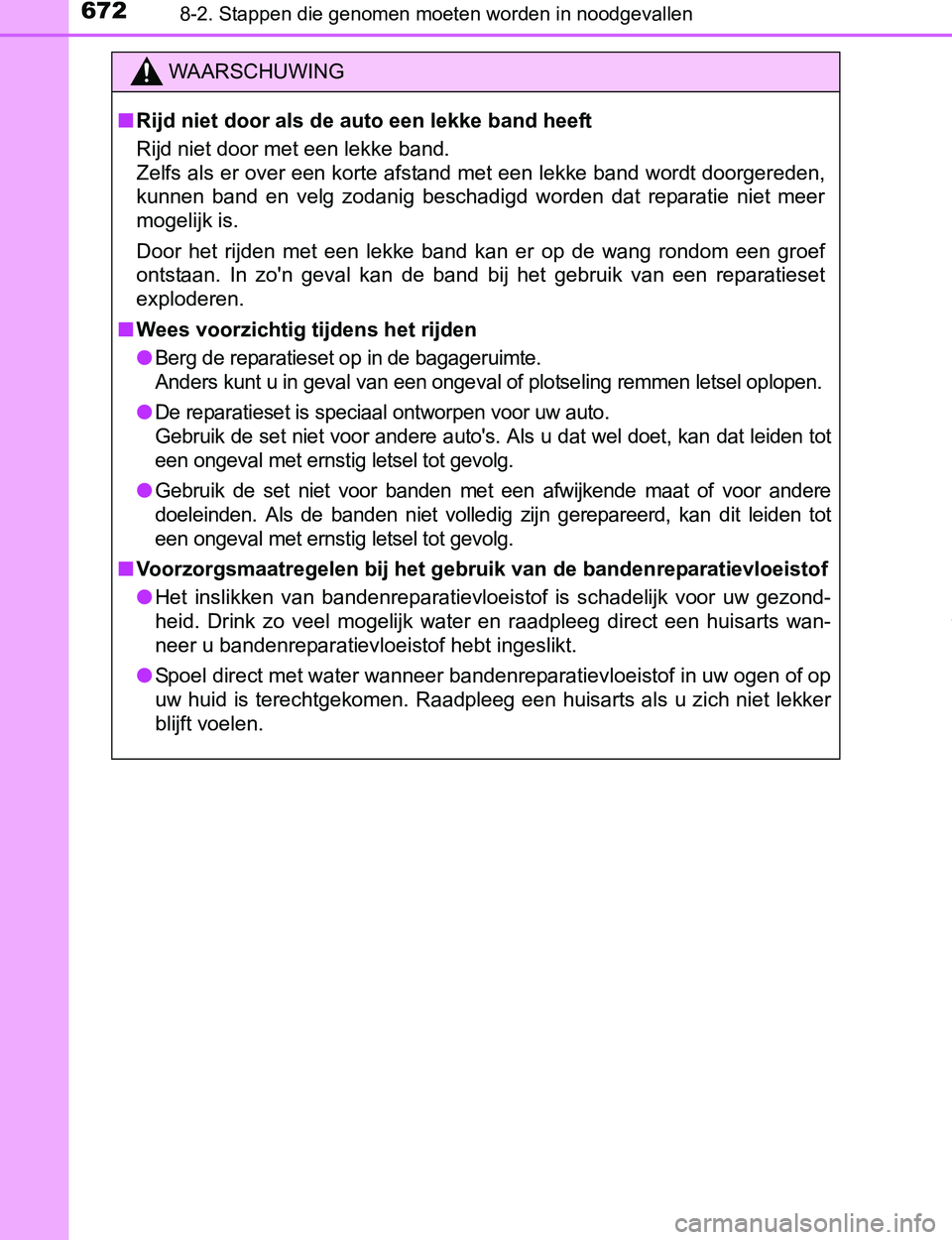

6728-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
■Wees voorzichtig tijdens het rijden
●
Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een ongeval of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot gevolg.
●Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het gebruik van de bandenreparatievloeistof
●Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huisarts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker
blijft voelen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 672 Wednesday, December 14, 2016 1:05 PM

6738-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

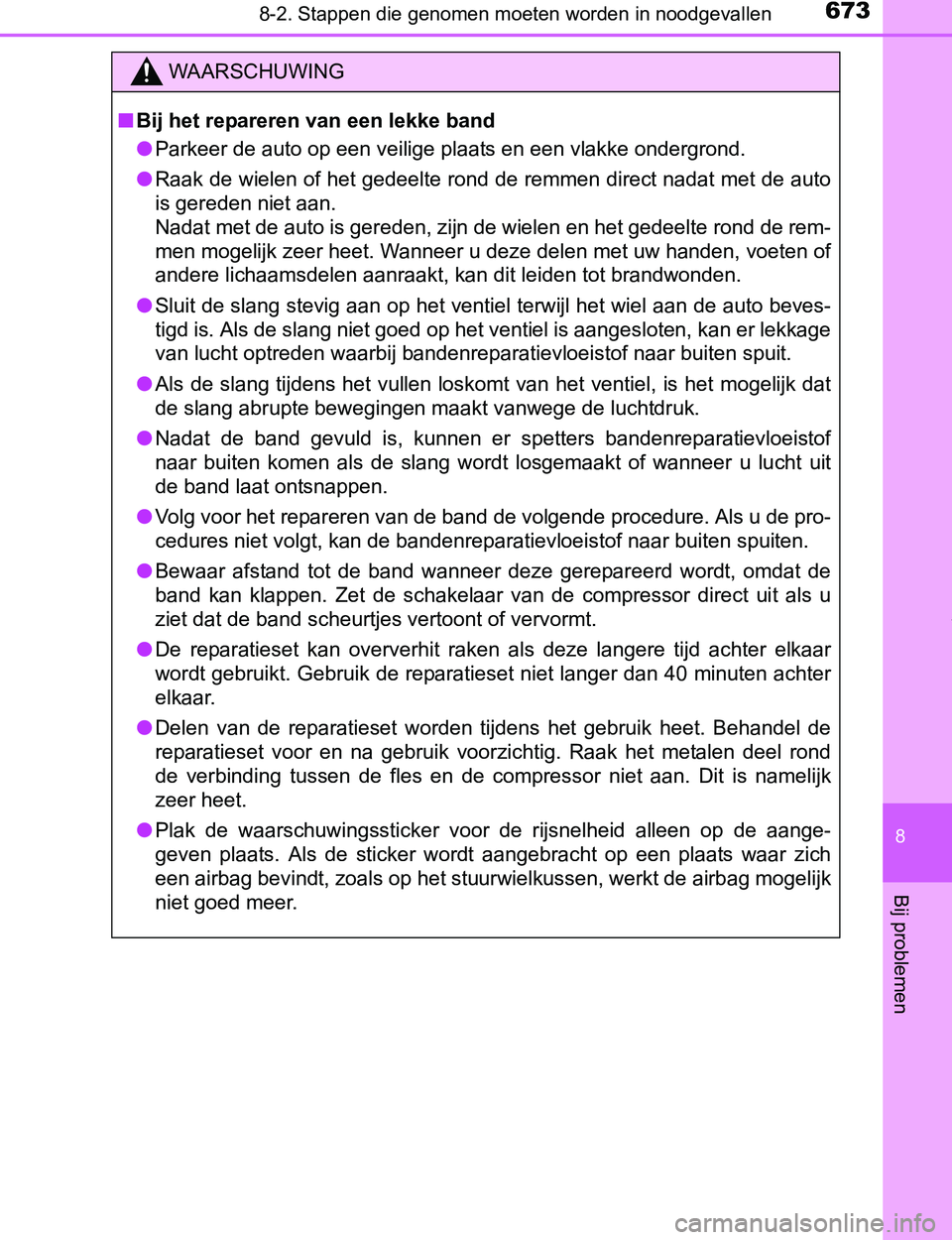

WAARSCHUWING
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
●Sluit de slang stevig aan op het ventiel terwijl het wiel aan de auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lekkage
van lucht optreden waarbij bandenreparatievloeistof naar buiten spuit.
●Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
●Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof
naar buiten komen als de slang wordt losgemaakt of wanneer u lucht uit
de band laat ontsnappen.
●Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct uit als u
ziet dat de band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minuten achter
elkaar.
●Delen van de reparatieset worden tijdens het gebruik heet. Behandel de
reparatieset voor en na gebruik voorzichtig. Raak het metalen deel rond
de verbinding tussen de fles en de compressor niet aan. Dit is namelijk
zeer heet.
●Plak de waarschuwingssticker voor de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt aangebracht op een plaats waar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airbag mogelijk
niet goed meer.
PRIUS PHV_OM_OM47A89E_(EE).book Page 673 Wednesday, December 14, 2016 1:05 PM

6748-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ern-
stig letsel kan ontstaan.
●Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de auto niet rechtuit wil rijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging is veroorzaakt door perforatie van het loopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storin-
gen optreden.
■Voorzorgsmaatregelen voor de bandenreparatieset
●De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de reparatieset terechtkomen, kan de set
beschadigd raken. Zorg dat de set niet met brandstof in aanraking kan
komen.
●Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 674 Wednesday, December 14, 2016 1:05 PM

6758-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

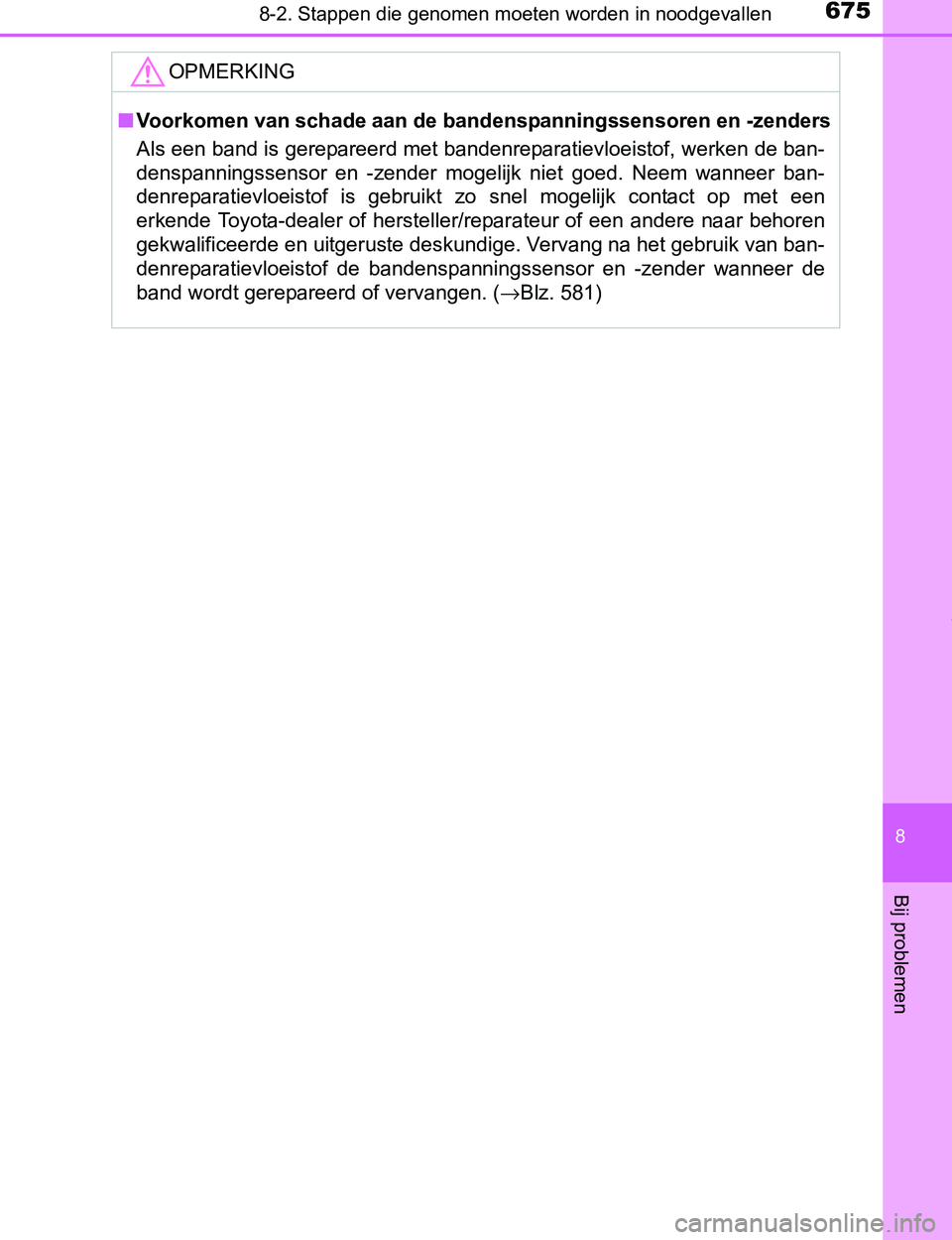

OPMERKING
■Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. (→Blz. 581)
PRIUS PHV_OM_OM47A89E_(EE).book Page 675 Wednesday, December 14, 2016 1:05 PM

6768-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

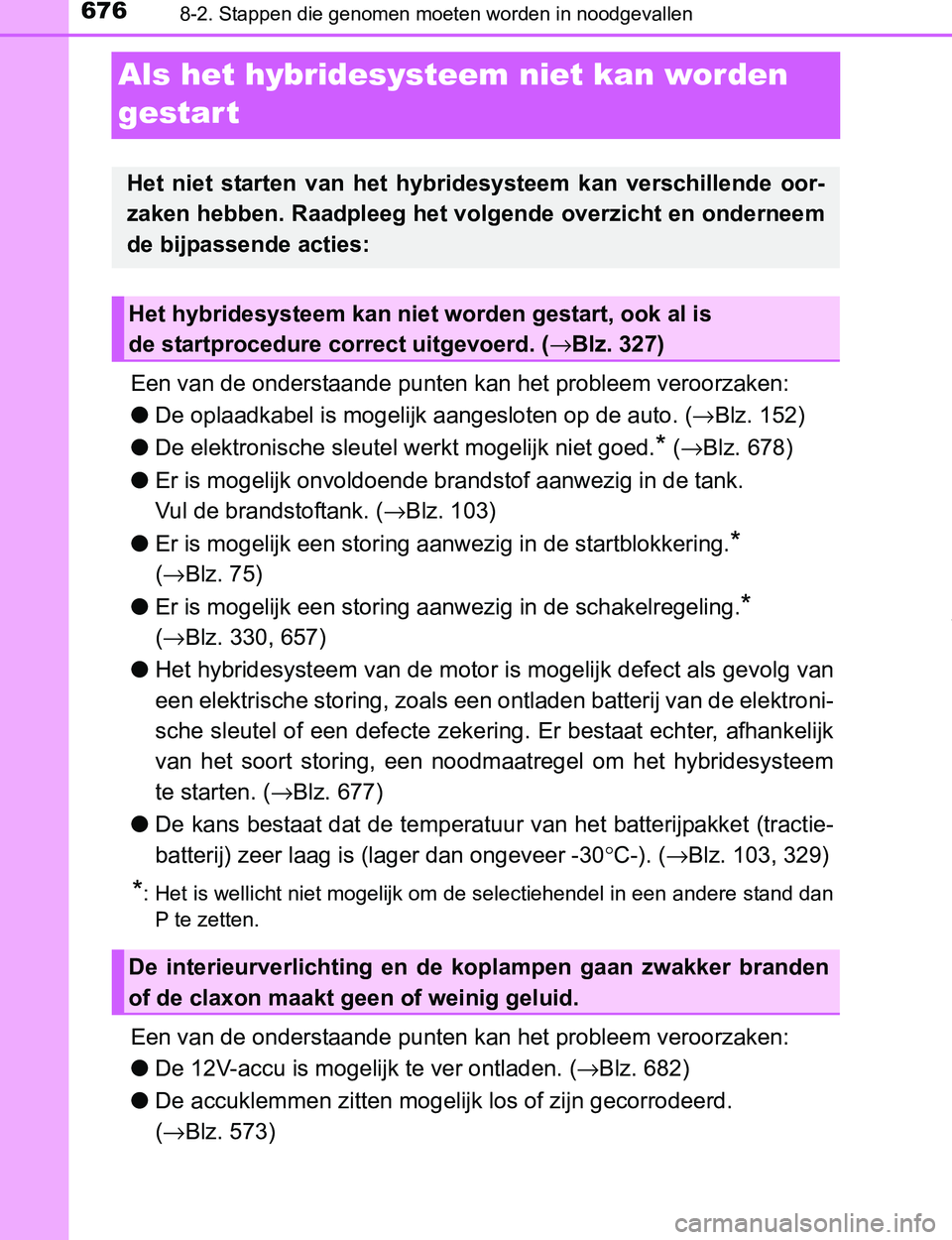

Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
●De oplaadkabel is mogelijk aangesloten op de auto. (→Blz. 152)
●De elektronische sleutel werkt mogelijk niet goed.
* (→Blz. 678)
●Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank. (→Blz. 103)
●Er is mogelijk een storing aanwezig in de startblokkering.
*
(→Blz. 75)
●Er is mogelijk een storing aanwezig in de schakelregeling.
*
(→Blz. 330, 657)
●Het hybridesysteem van de motor is mogelijk defect als gevolg van
een elektrische storing, zoals een ontladen batterij van de elektroni-
sche sleutel of een defecte zekering. Er bestaat echter, afhankelijk
van het soort storing, een noodmaatregel om het hybridesysteem
te starten. (→Blz. 677)
●De kans bestaat dat de temperatuur van het batterijpakket (tractie-
batterij) zeer laag is (lager dan ongeveer -30°C-). (→Blz. 103, 329)
*: Het is wellicht niet mogelijk om de selectiehendel in een andere stand dan
P te zetten.
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. (→Blz. 682)
●De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
(→Blz. 573)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is
de startprocedure correct uitgevoerd. (→Blz. 327)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt geen of weinig geluid.
PRIUS PHV_OM_OM47A89E_(EE).book Page 676 Wednesday, December 14, 2016 1:05 PM

6778-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

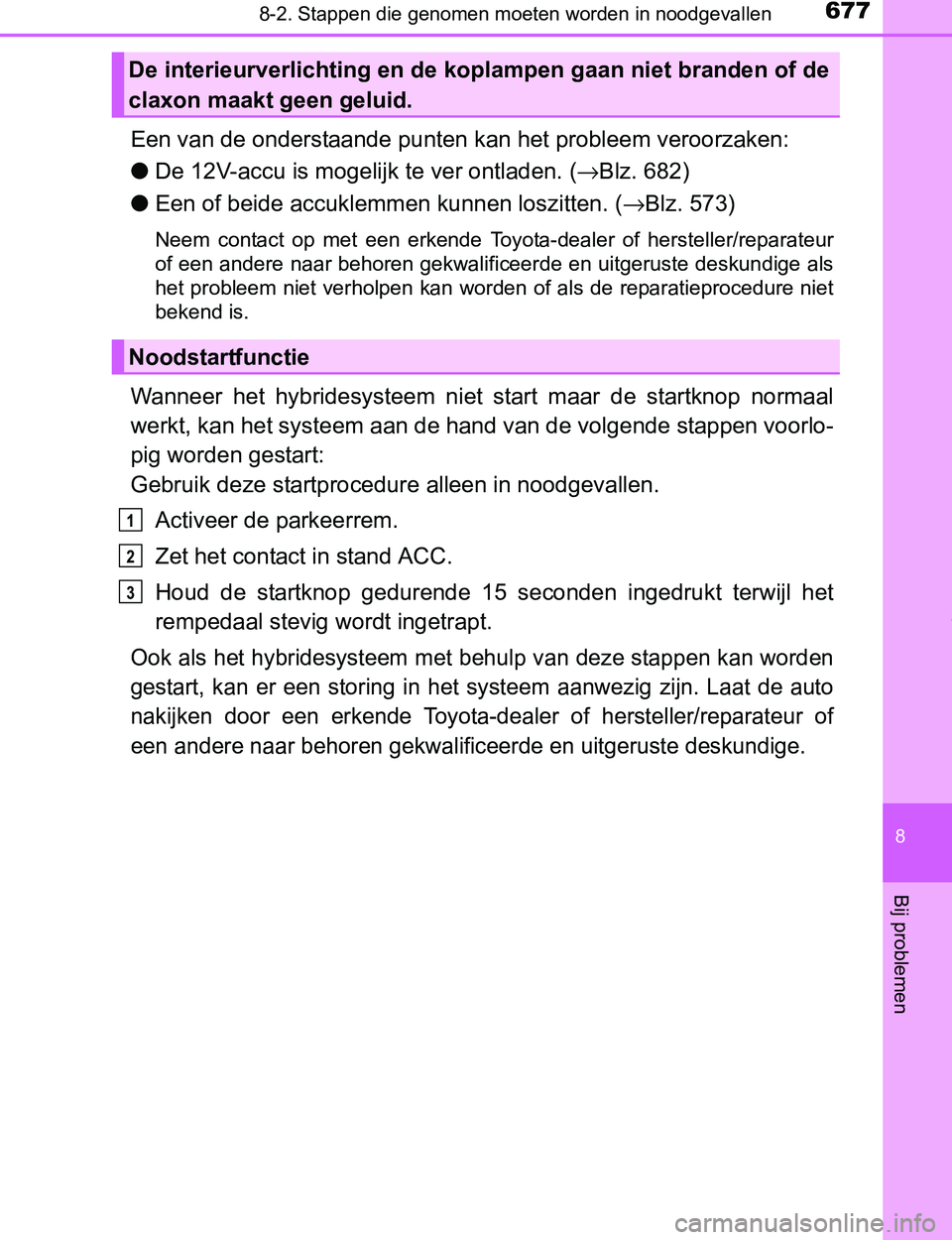

Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. (→Blz. 682)
●Een of beide accuklemmen kunnen loszitten. (→Blz. 573)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het probleem niet verholpen kan worden of als de reparatieprocedure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voorlo-
pig worden gestart:
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan worden
gestart, kan er een storing in het systeem aanwezig zijn. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 677 Wednesday, December 14, 2016 1:05 PM

6788-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Als de elektronische sleutel niet
goed werkt
Gebruik de mechanische sleutel (→Blz. 265) om de volgende hande-
lingen uit te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien
en vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien
en vasthouden)
*
*
: Deze instellingen moeten aan de
persoonlijke voorkeur worden aan-
gepast door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
(→Blz. 708)
Als de communicatie tussen de elektronische sleutel en de auto is
verbroken (→Blz. 282) of de elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken het Smart entry-systeem
met startknop en de afstandsbediening niet. In dergelijke gevallen
kunnen de portieren en de achterklep worden geopend of kan het
hybridesysteem worden gestart volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 678 Wednesday, December 14, 2016 1:05 PM

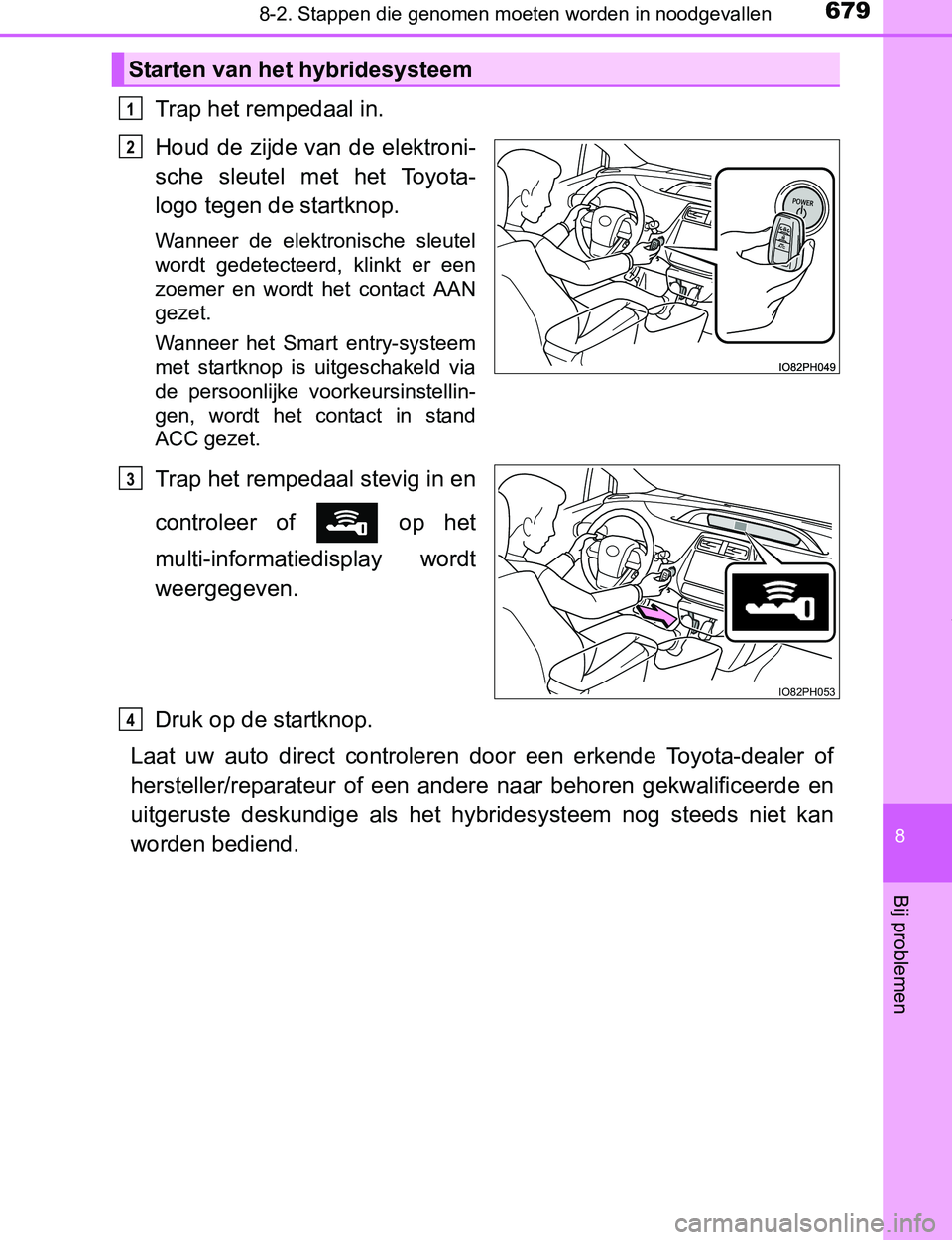

6798-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en
controleer of op het
multi-informatiedisplay wordt
weergegeven.
Druk op de startknop.
Laat uw auto direct controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige als het hybridesysteem nog steeds niet kan
worden bediend.
Starten van het hybridesysteem
1
2
IO82PH053
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 679 Wednesday, December 14, 2016 1:05 PM

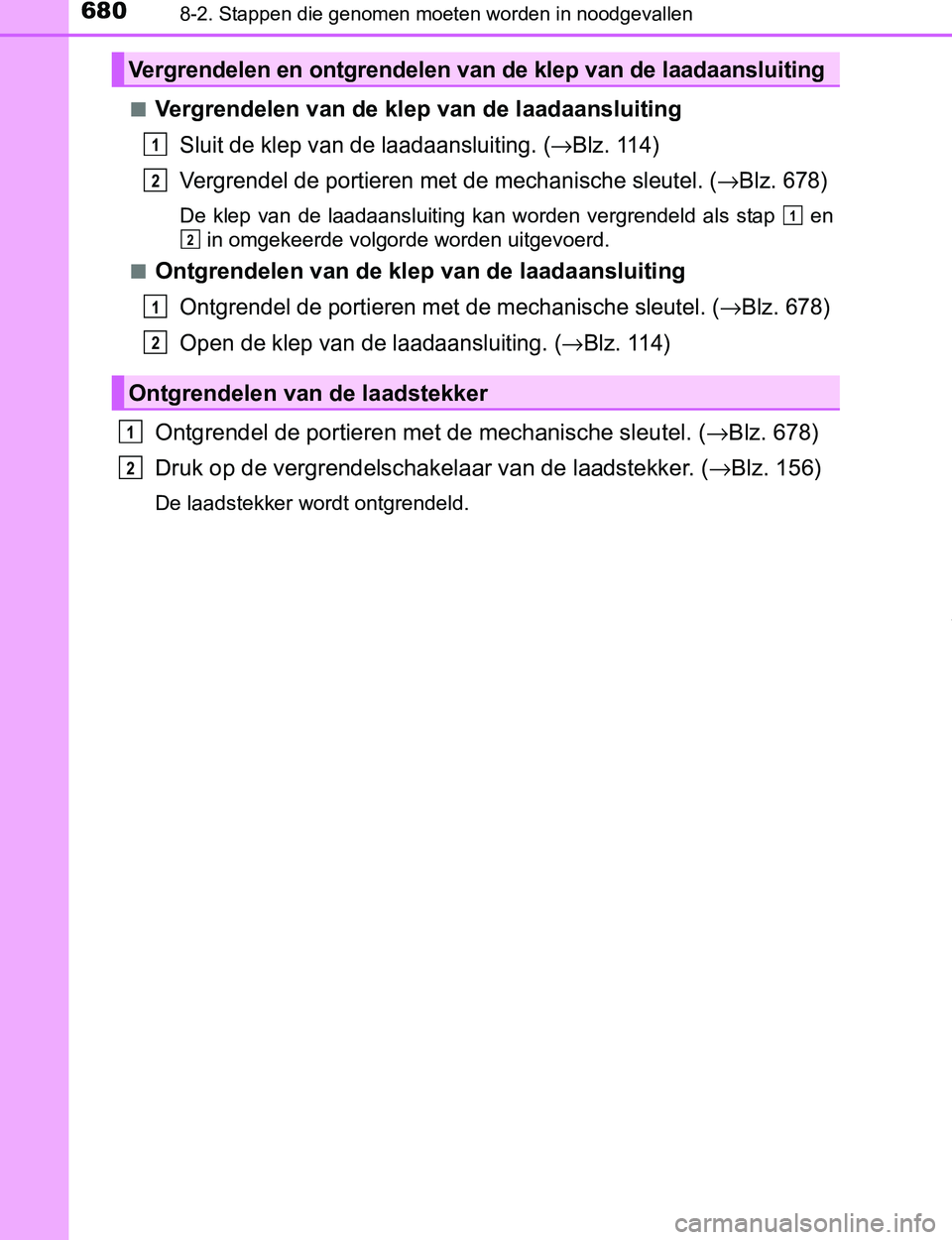

6808-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)■
Vergrendelen van de klep van de laadaansluiting
Sluit de klep van de laadaansluiting. (→Blz. 114)
Vergrendel de portieren met de mechanische sleutel. (
→Blz. 678)
De klep van de laadaansluiting kan worden vergrendeld als stap en
in omgekeerde volgorde worden uitgevoerd.
■
Ontgrendelen van de klep van de laadaansluiting
Ontgrendel de portieren met de mechanische sleutel. (→Blz. 678)
Open de klep van de laadaansluiting. (
→Blz. 114)
Ontgrendel de portieren met de mechanische sleutel. (→Blz. 678)
Druk op de vergrendelschakelaar van de laadstekker. (→Blz. 156)
De laadstekker wordt ontgrendeld.
Vergrendelen en ontgrendelen van de klep van de laadaansluiting
Ontgrendelen van de laadstekker
1
2
1
2
1
2
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 680 Wednesday, December 14, 2016 1:05 PM
