6618-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

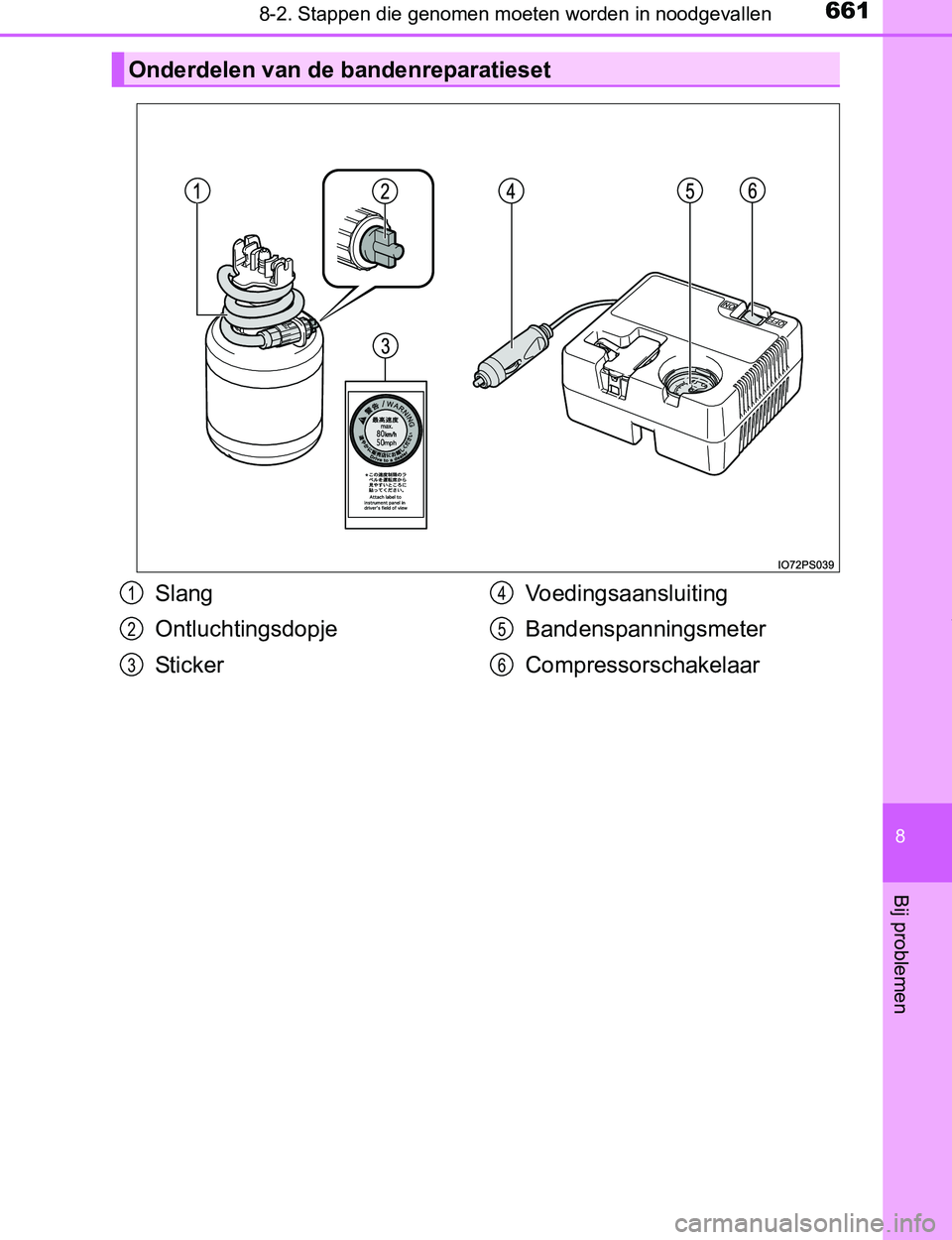

Onderdelen van de bandenreparatieset
Slang
Ontluchtingsdopje
St i ck erVoedingsaansluiting
Bandenspanningsmeter
Compressorschakelaar1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 661 Wednesday, December 14, 2016 1:05 PM

6628-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

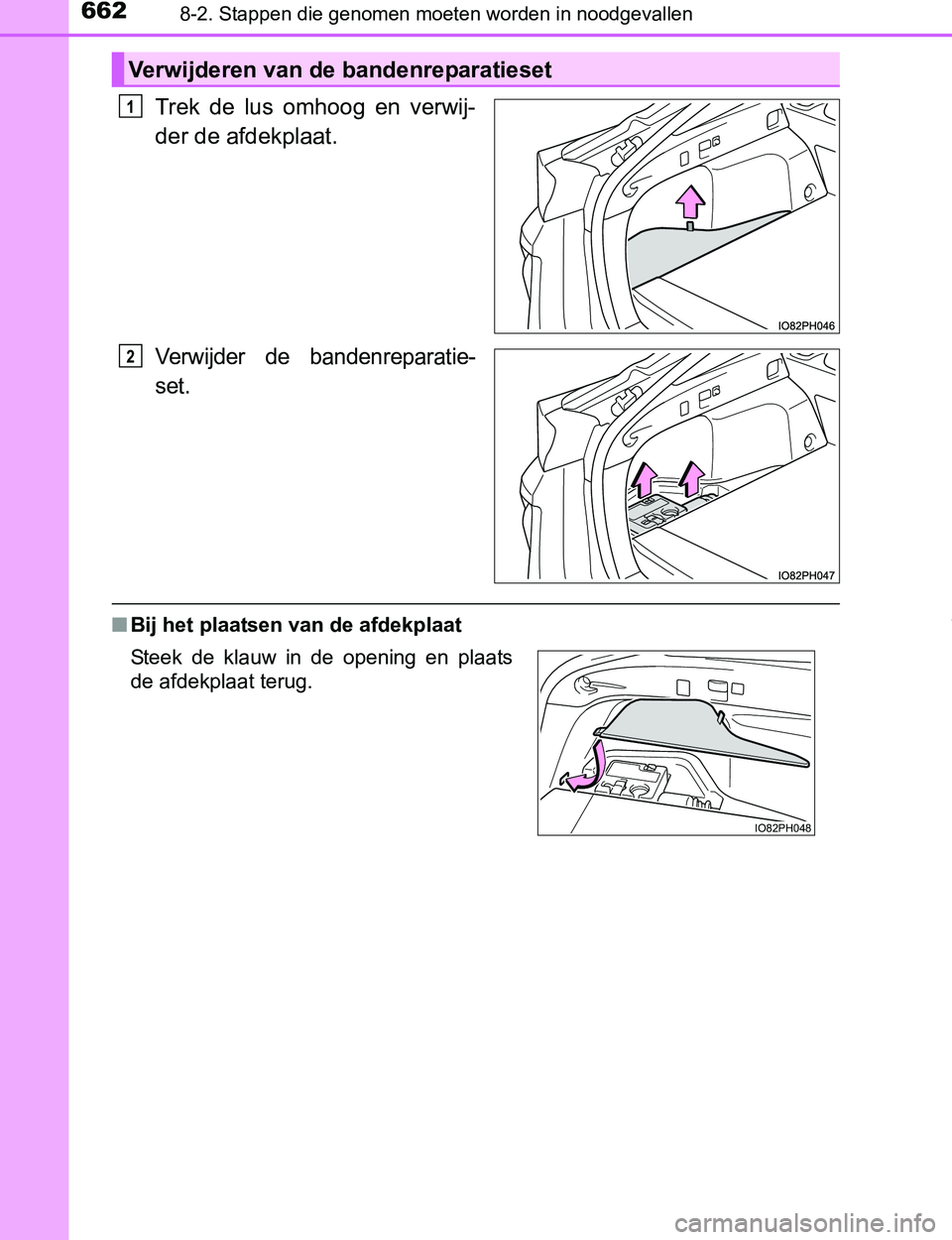

Trek de lus omhoog en verwij-
der de afdekplaat.
Verwijder de bandenreparatie-
set.
■Bij het plaatsen van de afdekplaat
Verwijderen van de bandenreparatieset
1
2
Steek de klauw in de opening en plaats
de afdekplaat terug.
IO82PH048
PRIUS PHV_OM_OM47A89E_(EE).book Page 662 Wednesday, December 14, 2016 1:05 PM

6638-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

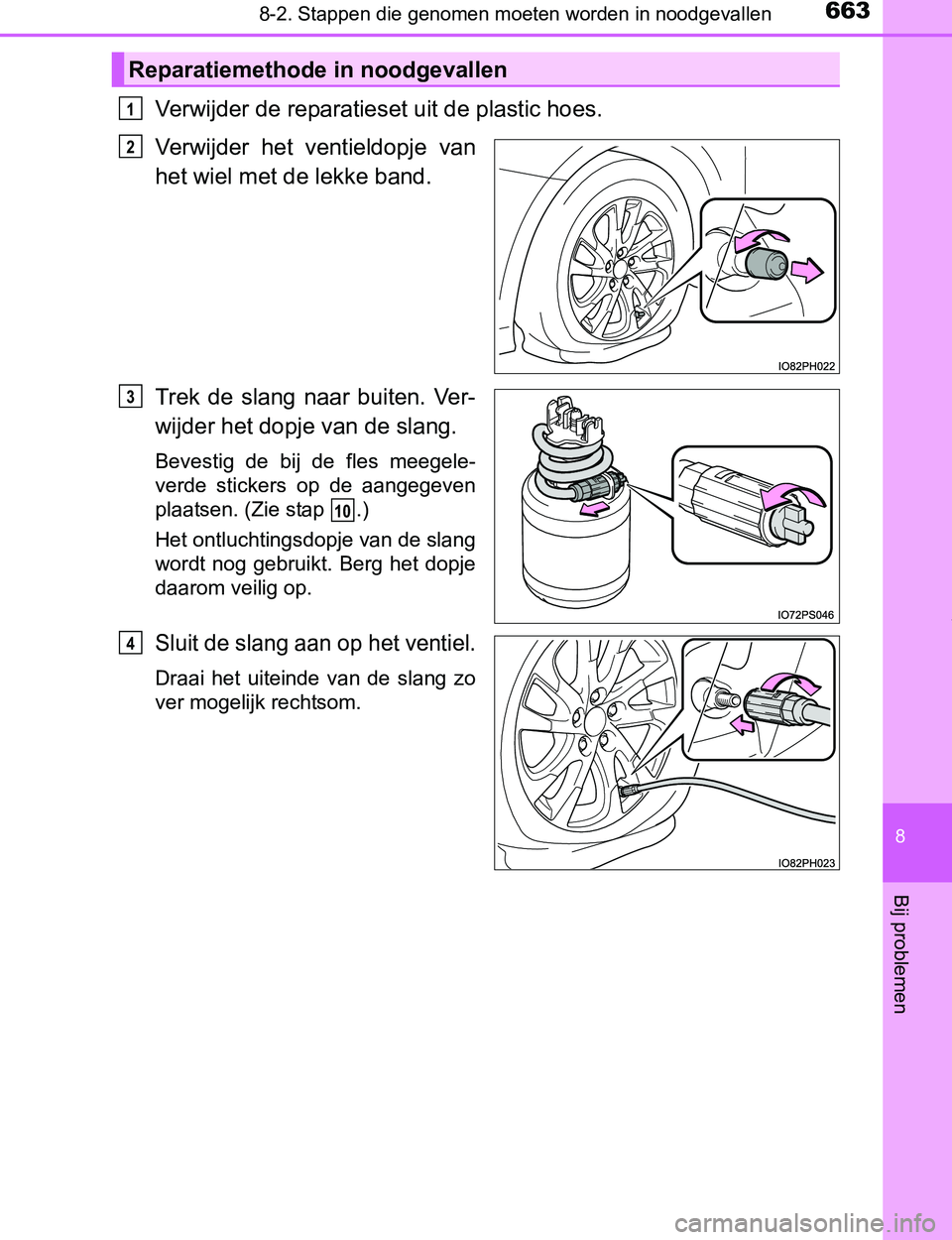

Verwijder de reparatieset uit de plastic hoes.
Verwijder het ventieldopje van
het wiel met de lekke band.
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Bevestig de bij de fles meegele-
verde stickers op de aangegeven
plaatsen. (Zie stap .)
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Reparatiemethode in noodgevallen
1
2
3
10
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 663 Wednesday, December 14, 2016 1:05 PM

6648-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

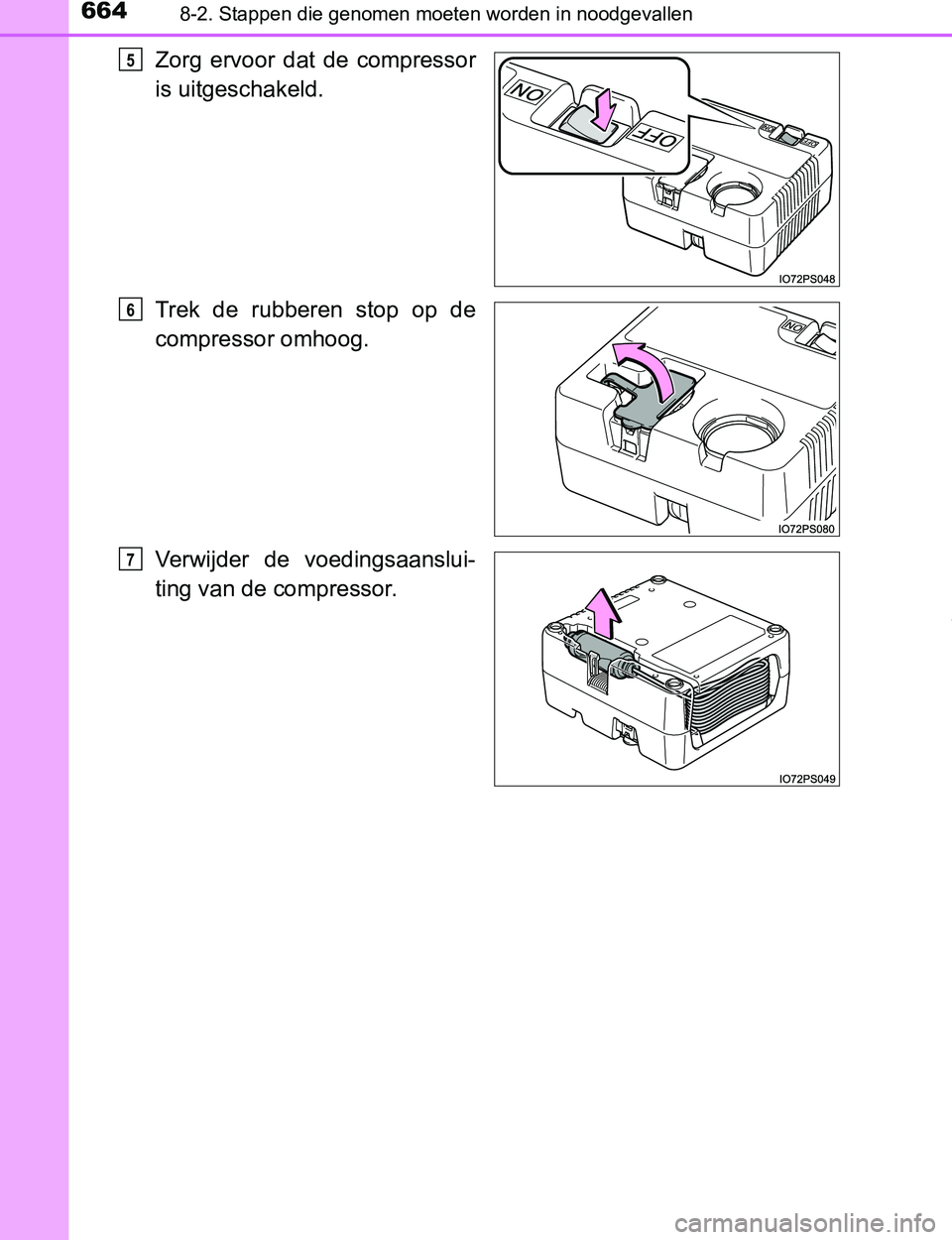

Zorg ervoor dat de compressor
is uitgeschakeld.
Trek de rubberen stop op de
compressor omhoog.
Verwijder de voedingsaanslui-
ting van de compressor.5
6
7
PRIUS PHV_OM_OM47A89E_(EE).book Page 664 Wednesday, December 14, 2016 1:05 PM

6658-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

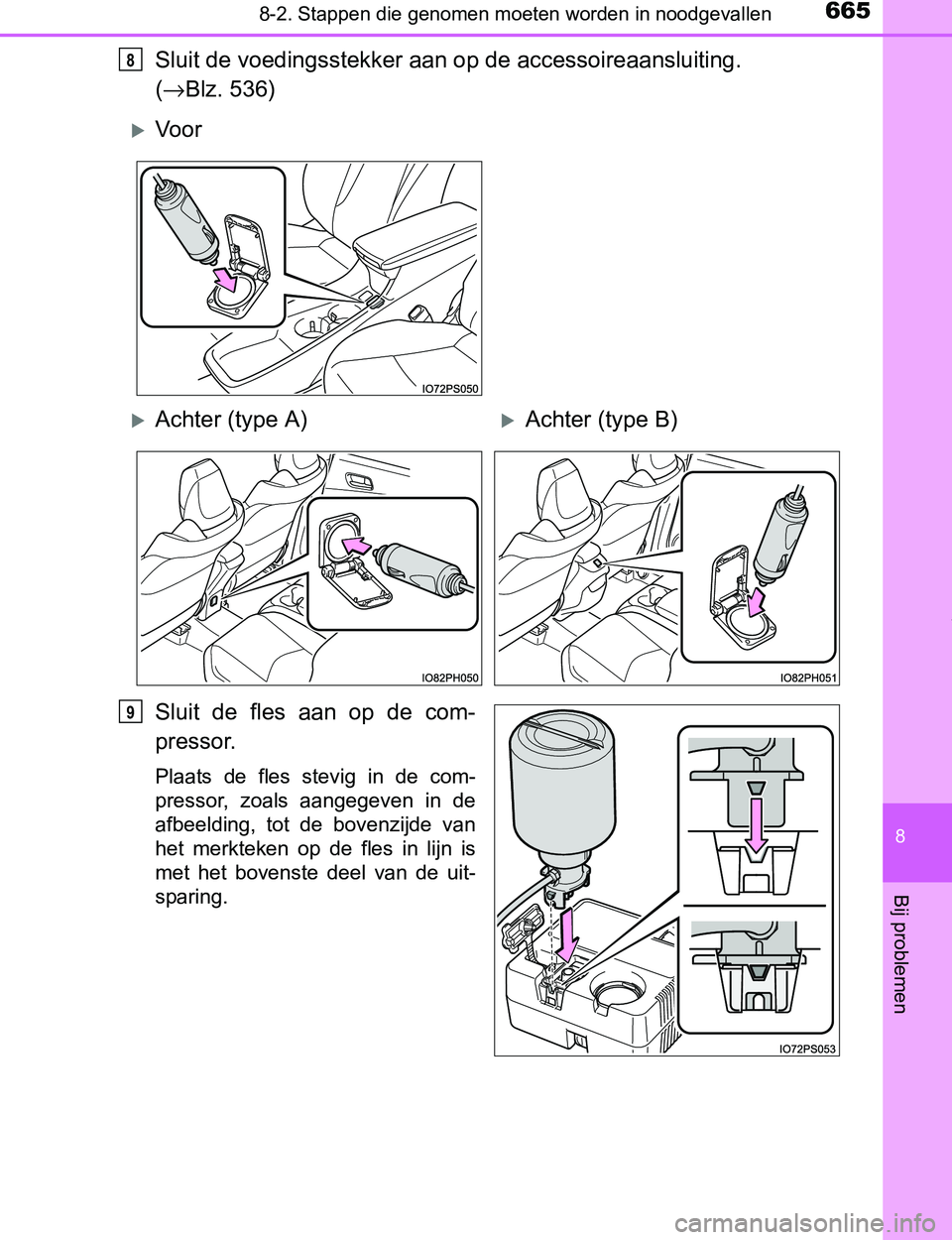

Sluit de voedingsstekker aan op de accessoireaansluiting.
(→Blz. 536)
Sluit de fles aan op de com-
pressor.
Plaats de fles stevig in de com-
pressor, zoals aangegeven in de
afbeelding, tot de bovenzijde van
het merkteken op de fles in lijn is
met het bovenste deel van de uit-
sparing.
8
Vo o r
Achter (type A)Achter (type B)
9
PRIUS PHV_OM_OM47A89E_(EE).book Page 665 Wednesday, December 14, 2016 1:05 PM

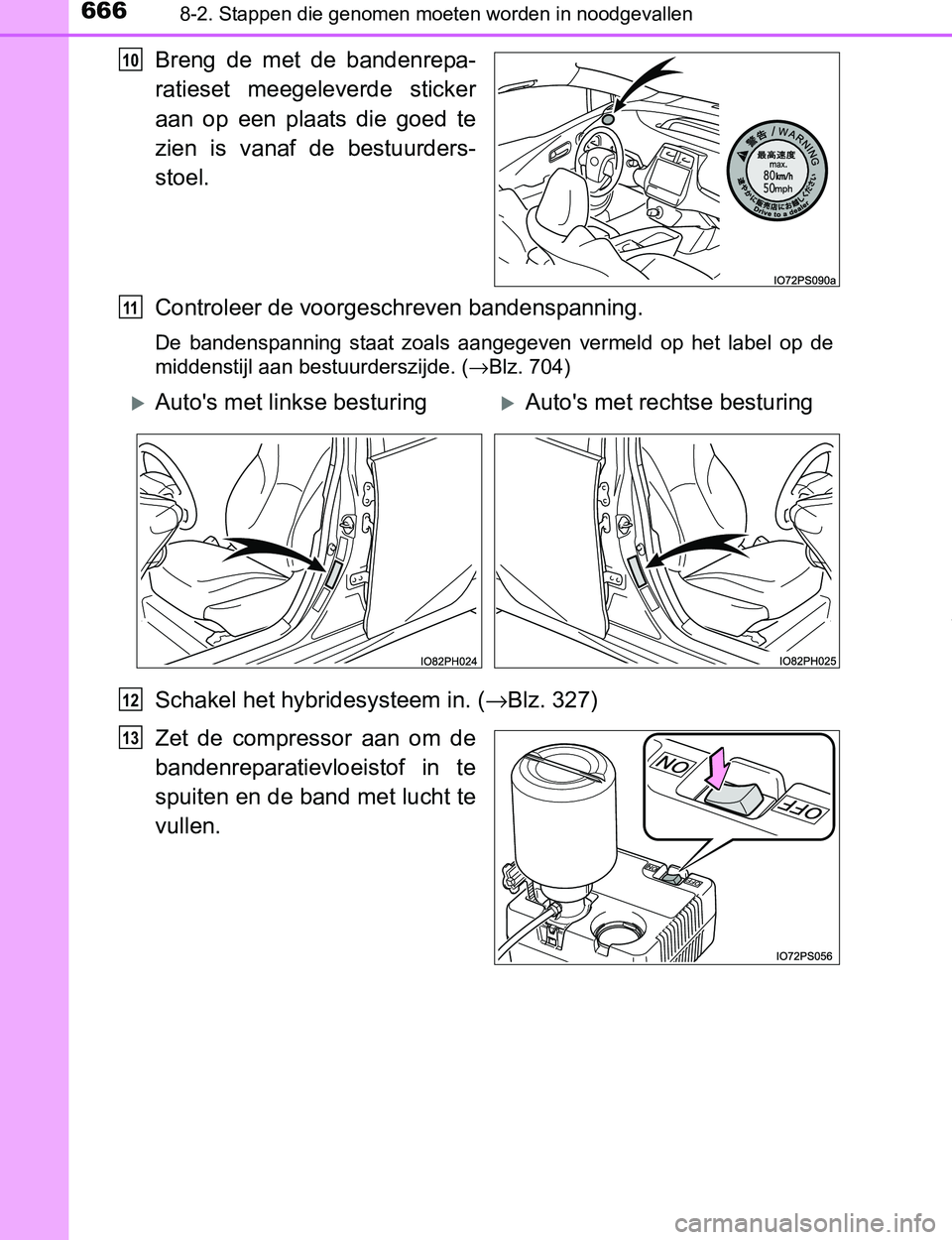

6668-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label op de
middenstijl aan bestuurderszijde. (→Blz. 704)
Schakel het hybridesysteem in. (→Blz. 327)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS PHV_OM_OM47A89E_(EE).book Page 666 Wednesday, December 14, 2016 1:05 PM

6678-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

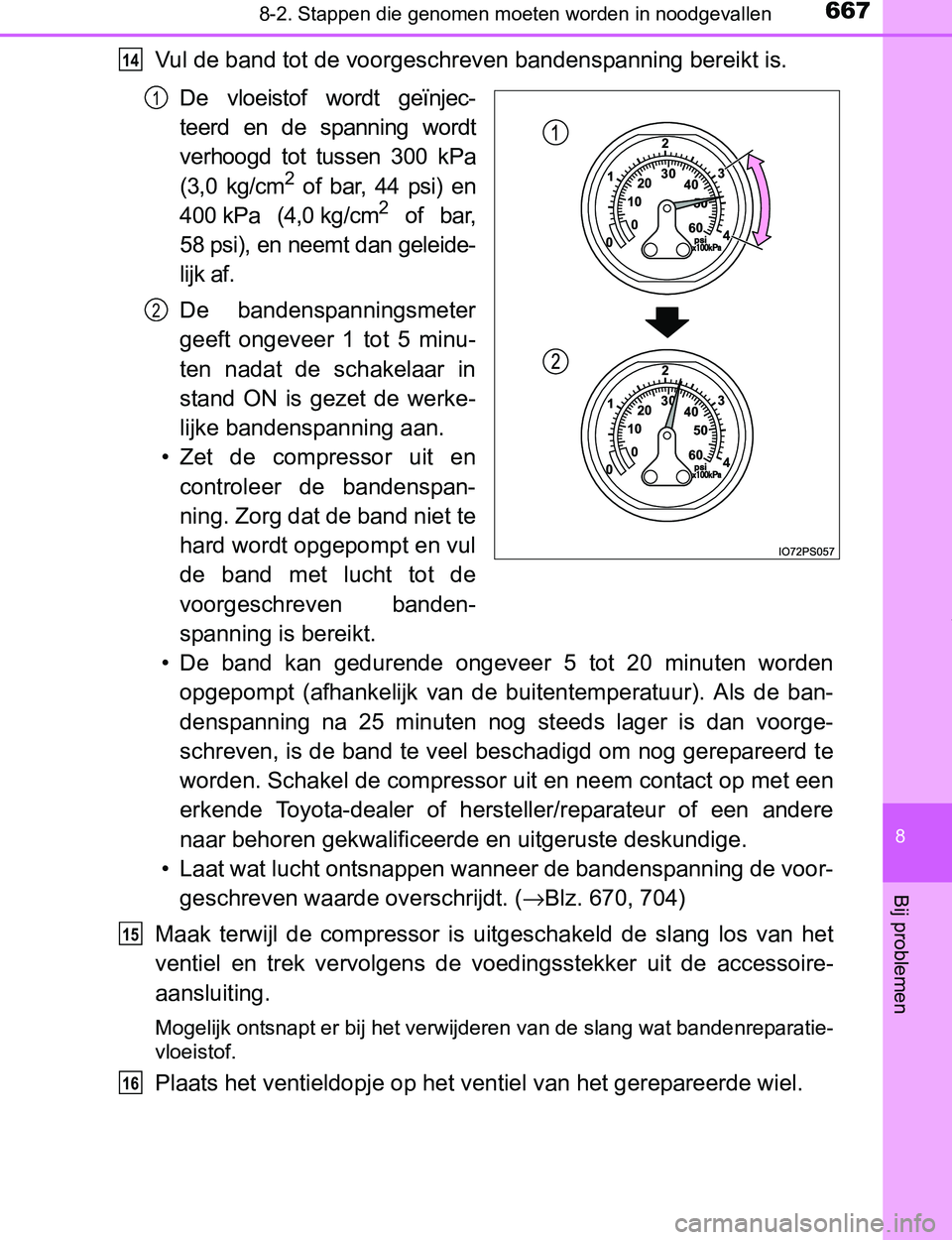

Vul de band tot de voorgeschreven bandenspanning bereikt is.
De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot tussen 300 kPa
(3,0 kg/cm
2 of bar, 44 psi) en
400 kPa (4,0 kg/cm2 of bar,
58 psi), en neemt dan geleide-
lijk af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
• Zet de compressor uit en
controleer de bandenspan-
ning. Zorg dat de band niet te
hard wordt opgepompt en vul
de band met lucht tot de
voorgeschreven banden-
spanning is bereikt.
• De band kan gedurende ongeveer 5 tot 20 minuten worden
opgepompt (afhankelijk van de buitentemperatuur). Als de ban-
denspanning na 25 minuten nog steeds lager is dan voorge-
schreven, is de band te veel beschadigd om nog gerepareerd te
worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voor-
geschreven waarde overschrijdt. (→Blz. 670, 704)
Maak terwijl de compressor is uitgeschakeld de slang los van het
ventiel en trek vervolgens de voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
14
1
2
15
16
PRIUS PHV_OM_OM47A89E_(EE).book Page 667 Wednesday, December 14, 2016 1:05 PM

6688-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

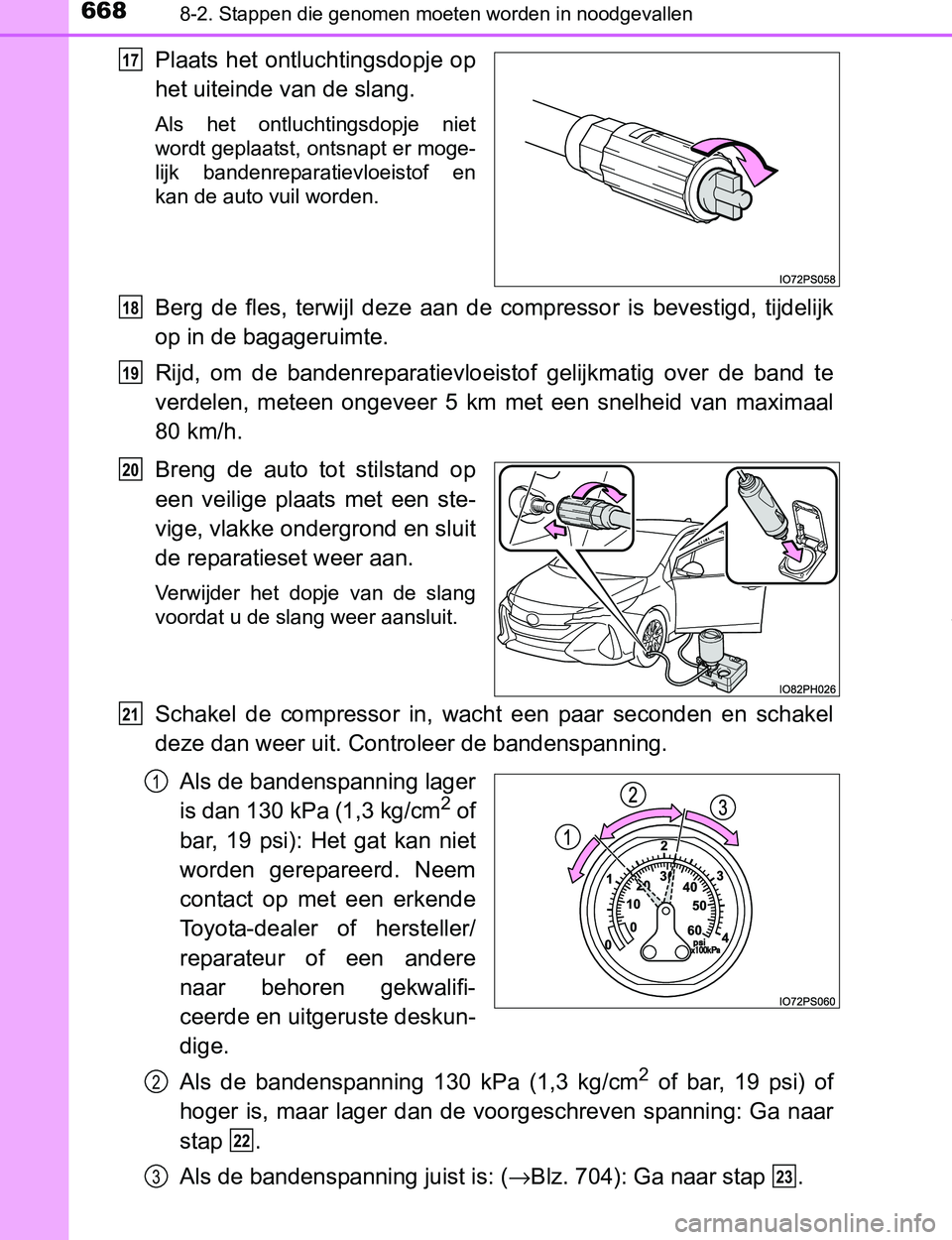

Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto tot stilstand op
een veilige plaats met een ste-
vige, vlakke ondergrond en sluit
de reparatieset weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
Schakel de compressor in, wacht een paar seconden en schakel
deze dan weer uit. Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga naar
stap .
Als de bandenspanning juist is: (→Blz. 704): Ga naar stap .
17
18
19
20
21
1
2
22
323
PRIUS PHV_OM_OM47A89E_(EE).book Page 668 Wednesday, December 14, 2016 1:05 PM

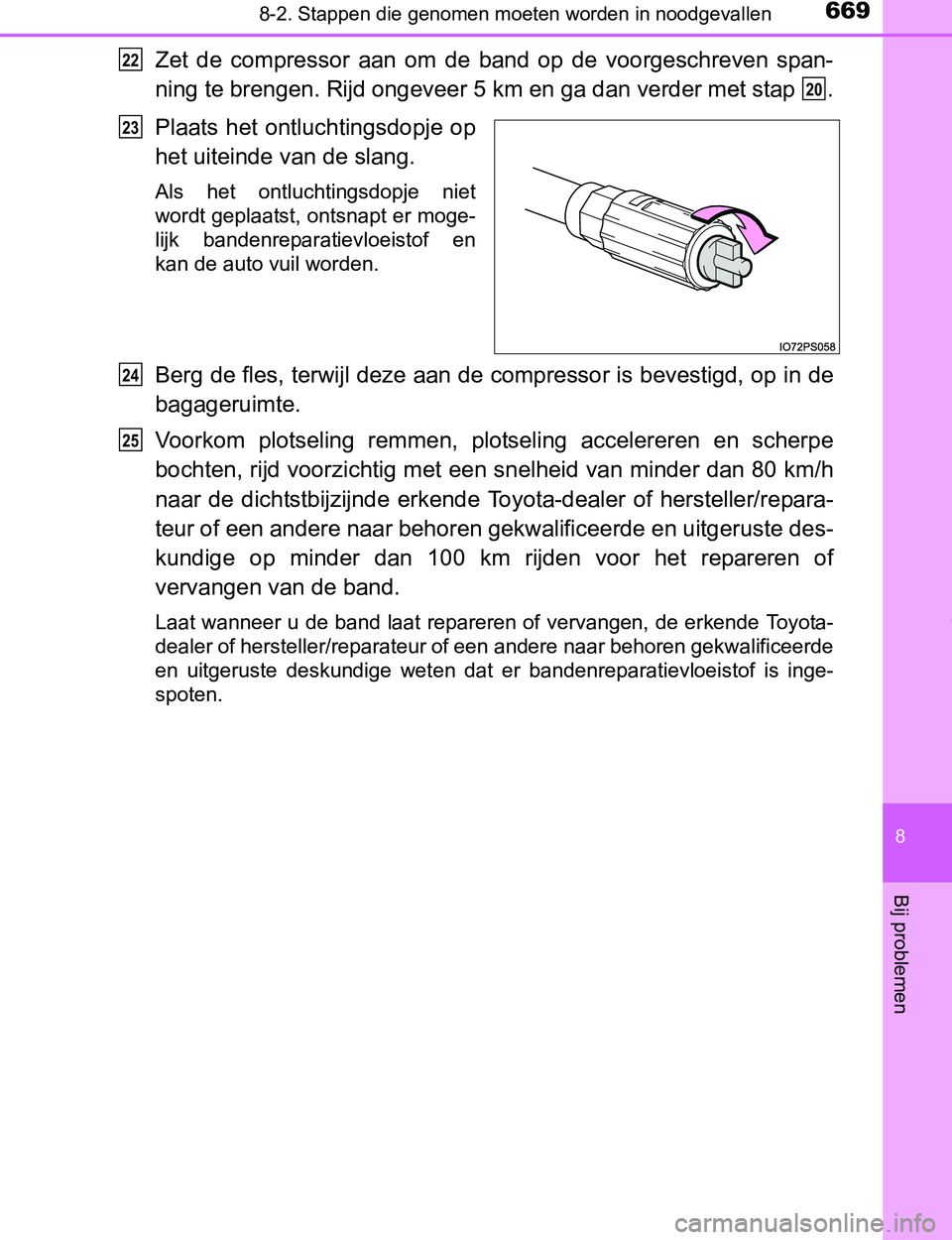

6698-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan verder met stap .
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op in de
bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten, rijd voorzichtig met een snelheid van minder dan 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige op minder dan 100 km rijden voor het repareren of
vervangen van de band.
Laat wanneer u de band laat repareren of vervangen, de erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige weten dat er bandenreparatievloeistof is inge-
spoten.
22
20
23
24
25
PRIUS PHV_OM_OM47A89E_(EE).book Page 669 Wednesday, December 14, 2016 1:05 PM

6708-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

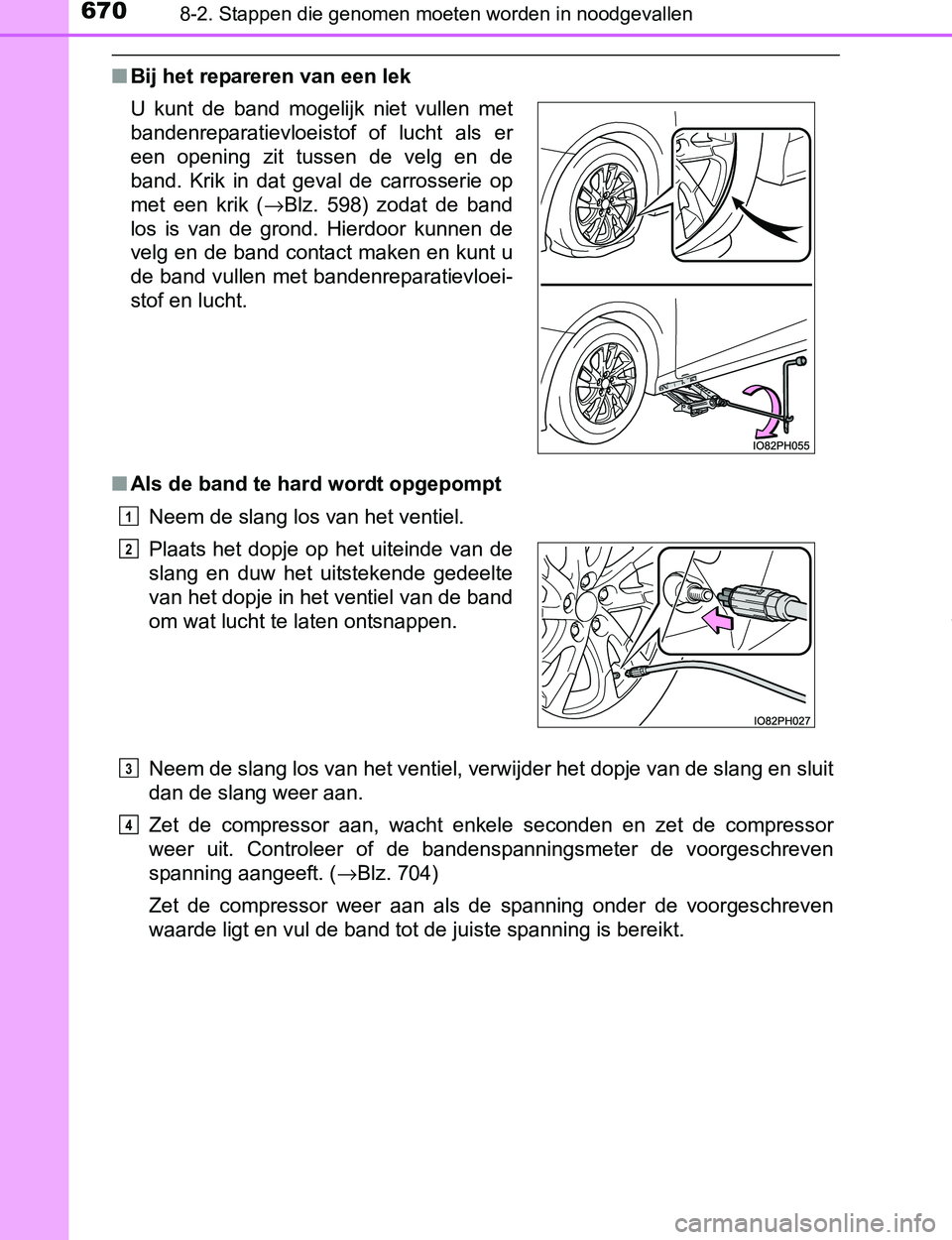

■Bij het repareren van een lek
■Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschreven
spanning aangeeft. (→Blz. 704)
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt. U kunt de band mogelijk niet vullen met
bandenreparatievloeistof of lucht als er
een opening zit tussen de velg en de
band. Krik in dat geval de carrosserie op
met een krik (→Blz. 598) zodat de band
los is van de grond. Hierdoor kunnen de
velg en de band contact maken en kunt u
de band vullen met bandenreparatievloei-
stof en lucht.
Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
