Prze∏àcznik wyÊwietlacza projekcyjnego s∏u˝y do w∏àczania/wy∏àczania
wyÊwietlacza lub prze∏àczania wyÊwietlanej zawar toÊci.
Gdy wyÊwietlacz projekcyjny jest wy∏àczony
NaciÊni´cie prze∏àcznika wy-
Êwietlacza projekcyjnego spo-
woduje w∏àczenie wyÊwietlacza
i wyÊwietlenie zawar toÊci.
Lampka kontrolna prze∏àcznika
wyÊwietlacza projekcyjnego za-
Êwieci si´.
Pozycja wyÊwietlacza oraz jego
ustawienia jasnoÊci zostanà
automatycznie wyÊwietlone na
wyÊwietlaczu wielofunkcyjnym.
(
S. 252)
Kiedy wyÊwietlacz projekcyjny jest w∏àczony
WyÊwietlane elementy mogà byç prze∏àczane poprzez naciÊni´cie
prze∏àcznika wyÊwietlacza projekcyjnego
Ekran pr´dkoÊci samochodu
Ekran pr´dkoÊci samocho-
du, wskaênika stanu hybry-
dowego uk∏adu nap´do-
wego*
1, 2, zasi´gu jazdy
z nap´dem elektrycznym
Szczegó∏y dotyczàce wskaêni-
ka stanu hybrydowego uk∏adu
nap´dowego, patrz S. 221.
Pusty ekran (wyÊwietlacz
projekcyjny wy∏àczony)
Lampka kontrolna prze∏àczni-
ka wyÊwietlacza projekcyjnego
zgaÊnie.
*
1: Zawar toÊç wskaênika stanu hy-
brydowego uk∏adu nap´dowego
jest ró˝na w trybie jazdy z nap´-
dem elektrycznym i w trybie jaz-
dy z nap´dem hybrydowym.
*
2: Kiedy wyÊwietlony jest dodatkowy ekran dotyczàcy uk∏adu wspomaga-
jàcego kierowc´ podczas jazdy, wskaênik stanu hybrydowego uk∏adu
nap´dowego jest czasowo wy∏àczony.
3. Zespó∏ wskaêników251
3
Zespó∏ wskaêników
Prze∏àcznik wyÊwietlacza projekcyjnego
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 251 (Black plate)

W celu poprawy widocznoÊci wyÊwietlacza projekcyjnego jego pozycja
oraz jasnoÊç mogà zostaç dopasowane.
WyÊwietlanie ekranu ustawieƒ na wyÊwietlaczu wielofunkcyjnym.
Kiedy wyÊwietlacz projekcyjny jest w∏àczony:
Wybraç na ekranie wyÊwietlacza wielofunkcyjnego
oraz nacisnàç przycisk . (
S. 242)
Kiedy wyÊwietlacz projekcyjny jest wy∏àczony:
NaciÊni´cie prze∏àcznika wyÊwietlacza projekcyjnego spowoduje
automatyczne wyÊwietlenie ekranu ustawieƒ na wyÊwietlaczu wie-
lofunkcyjnym.*
1
Je˝eli zmiana ustawieƒ nie zostanie przeprowadzona w ciàgu oko∏o 6 se-
kund*2, na wyÊwietlaczu wielofunkcyjnym zostanie wyÊwietlony poprzedni
ekran.
Ustawienie pozycji i regulacja jasnoÊci poprzez obs∏ug´ przycisków
prze∏àcznika sterowania zespo∏em wskaêników.
NaciÊni´cie przycisku lub
prze∏àcznika sterowania zespo∏em
wskaêników spowoduje zmian´
pozycji wyÊwietlacza projekcyjne-
go.
NaciÊni´cie przycisku lub
prze∏àcznika sterowania zespo∏em
wskaêników spowoduje zmian´
jasnoÊci wyÊwietlacza projekcyj-
nego.
NaciÊni´cie przycisku spowo-
duje wyÊwietlenie na wyÊwietlaczu
wielofunkcyjnym poprzedniego
ekranu.
*
1: Funkcja mo˝e zostaç wy∏àczona. (S. 245)
*
2: Ekran ustawieƒ mo˝e zostaç nagle zastàpiony przez pojawiajàcy si´ na
wyÊwietlaczu komunikat ostrzegawczy.
2
1
2523. Zespó∏ wskaêników
Ustawienie pozycji oraz regulacja jasnoÊci wyÊwietlacza
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 252 (Black plate)

Ekrany dodatkowe uk∏adów wspomagajàcych kierowc´ podczas
jazdy

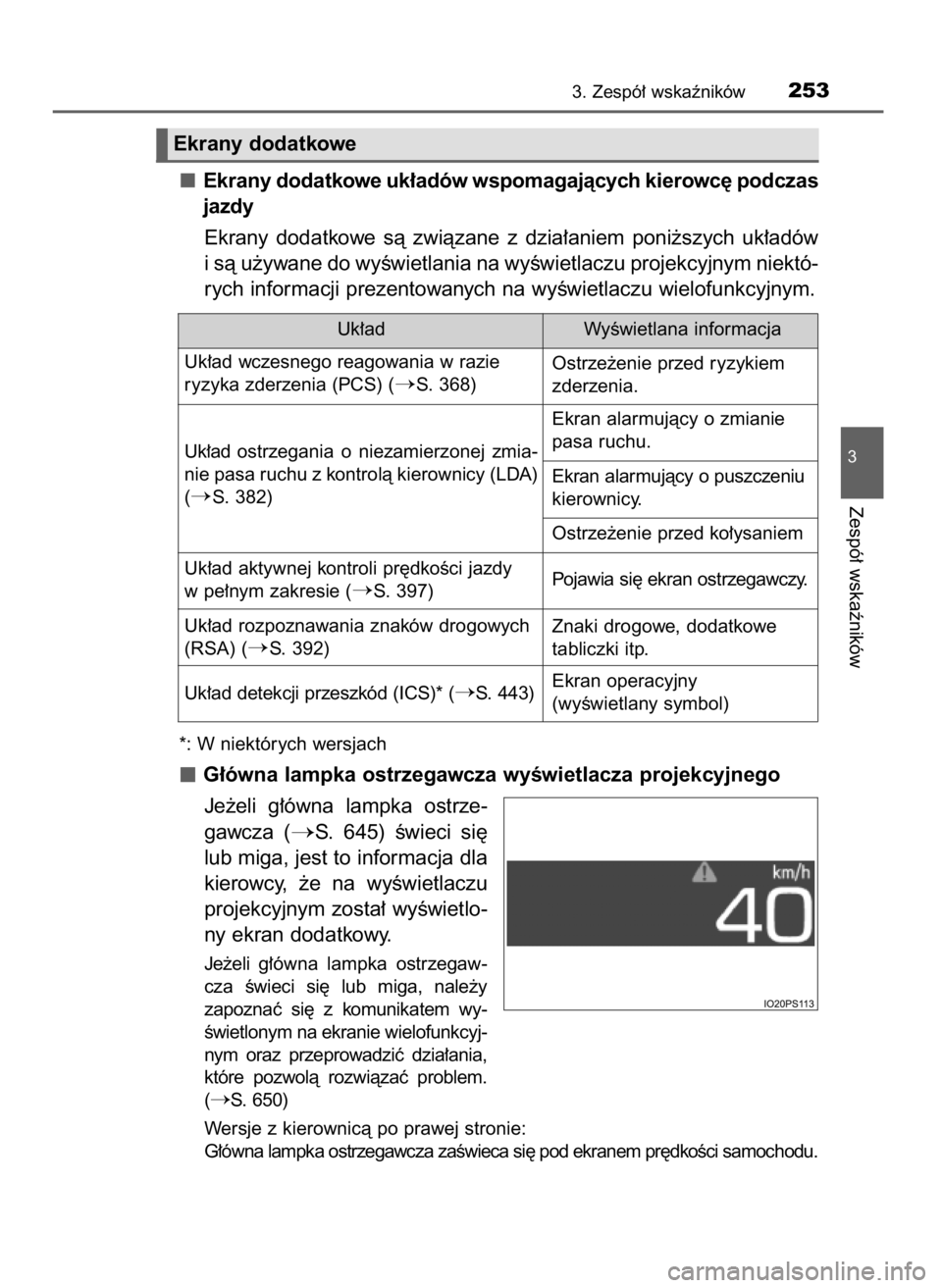

Ekrany dodatkowe sà zwiàzane z dzia∏aniem poni˝szych uk∏adów
i sà u˝ywane do wyÊwietlania na wyÊwietlaczu projekcyjnym niektó-
rych informacji prezentowanych na wyÊwietlaczu wielofunkcyjnym.
*: W niektórych wersjach
G∏ówna lampka ostrzegawcza wyÊwietlacza projekcyjnego
Je˝eli g∏ówna lampka ostrze-
gawcza (
S. 645) Êwieci si´
lub miga, jest to informacja dla
kierowcy, ˝e na wyÊwietlaczu
projekcyjnym zosta∏ wyÊwietlo-
ny ekran dodatkowy.
Je˝eli g∏ówna lampka ostrzegaw-
cza Êwieci si´ lub miga, nale˝y
zapoznaç si´ z komunikatem wy-
Êwietlonym na ekranie wielofunkcyj-
nym oraz przeprowadziç dzia∏ania,
które pozwolà rozwiàzaç problem.
(
S. 650)
Wersje z kierownicà po prawej stronie:
G∏ówna lampka ostrzegawcza zaÊwieca si´ pod ekranem pr´dkoÊci samochodu.
3. Zespó∏ wskaêników253
3
Zespó∏ wskaêników
Ekrany dodatkowe
Uk∏ad WyÊwietlana informacja
Uk∏ad wczesnego reagowania w razie
ryzyka zderzenia (PCS) (
S. 368)
Uk∏ad ostrzegania o niezamierzonej zmia-
nie pasa ruchu z kontrolà kierownicy (LDA)
(
S. 382)Ostrze˝enie przed ryzykiem
zderzenia.
Uk∏ad rozpoznawania znaków drogowych
(RSA) (
S. 392) Uk∏ad aktywnej kontroli pr´dkoÊci jazdy
w pe∏nym zakresie (
S. 397)
Znaki drogowe, dodatkowe
tabliczki itp. Ekran alarmujàcy o zmianie
pasa ruchu.
Ekran alarmujàcy o puszczeniu
kierownicy.
Ostrze˝enie przed ko∏ysaniem
Pojawia si´ ekran ostrzegawczy.
Uk∏ad detekcji przeszkód (ICS)* (
S. 443)Ekran operacyjny
(wyÊwietlany symbol)
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 253 (Black plate)

W∏àczanie lub wy∏àczanie wyÊwietlacza projekcyjnego
Je˝eli wyÊwietlacz projekcyjny jest wy∏àczony za pomocà prze∏àcznika wy-
Êwietlacza projekcyjnego, ˝aden ekran nie jest wyÊwietlany, dopóki prze∏àcznik
nie zostanie u˝yty do ponownego w∏àczenia wyÊwietlacza. (Operacje zwiàzane
z wyÊwietlaczem projekcyjnym nie sà powiàzane z aktualnie wybranym stanem
przycisku rozruchu.)
JasnoÊç wyÊwietlacza
JasnoÊç wyÊwietlacza projekcyjnego jest automatycznie regulowana w za-
le˝noÊci od bie˝àcego ustawienia Êwiate∏ przednich (w∏àczone/wy∏àczone)
oraz jasnoÊci otoczenia.
Je˝eli jasnoÊç wyÊwietlacza projekcyjnego zostanie ustawiona na wy˝szym
lub okreÊlonym poziomie, ekran automatycznie przyciemni si´, je˝eli samo-
chód zostanie zatrzymany. Kiedy samochód zostanie uruchomiony, a jego
pr´dkoÊç przekroczy oko∏o 5 km/h, wyÊwietlacz automatycznie wróci do po-
przednich ustawieƒ jasnoÊci.
Ekran pr´dkoÊci samochodu
Przy bardzo niskich temperaturach wskazanie pr´dkoÊci samochodu na wy-
Êwietlaczu projekcyjnym mo˝e ró˝niç si´ od rzeczywistej war toÊci.
WyÊwietlacz projekcyjny
WyÊwietlacz projekcyjny mo˝e wydawaç si´ ciemny i trudny do odczytu, kie-
dy oglàdany jest w okularach przeciws∏onecznych, szczególnie tych o szk∏ach
spolaryzowanych.
Gdy akumulator 12-woltowy zostanie od∏àczony
Ustawienia wyÊwietlacza projekcyjnego zostanà wyzerowane.
2543. Zespó∏ wskaêników
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 254 (Black plate)

3. Zespó∏ wskaêników255
3
Zespó∏ wskaêników
Przed w∏àczeniem wyÊwietlacza projekcyjnego
Przed w∏àczeniem wyÊwietlacza projekcyjnego nale˝y upewniç si´, czy
jego pozycja oraz jasnoÊç ekranu nie zak∏ócajà bezpiecznej jazdy. Nie-
poprawne ustawienie pozycji oraz jasnoÊci ekranu mogà ograniczaç po-
le widzenia kierowcy oraz byç przyczynà wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Podczas jazdy nie nale˝y koncentrowaç nadmiernie uwagi na wyÊwietla-
czu projekcyjnym, poniewa˝ ∏atwo mo˝na nie zauwa˝yç znajdujàcych
si´ przed samochodem pieszych, przeszkód na drodze itp.
Zapobieganie uszkodzeniom elementów samochodu
Nie nale˝y umieszczaç napojów w sà-
siedztwie projektora wyÊwietlacza. Zala-
nie projektora wyÊwietlacza mo˝e skut-
kowaç usterkà uk∏adu elektronicznego.
Nie nale˝y umieszczaç przedmiotów na
projektorze wyÊwietlacza lub mocowaç
naklejek zapobiegajàcych ich prze-
mieszczaniu. Nieprzestrzeganie tych
zaleceƒ mo˝e prowadziç do zak∏óceƒ
wskazaƒ wyÊwietlacza projekcyjnego.
Nie nale˝y dotykaç wewn´trznych elementów projektora wyÊwietlacza
lub oddzia∏ywaç na niego ostrymi kraw´dziami. Nieprzestrzeganie tych
zaleceƒ mo˝e prowadziç do usterek mechanicznych.
Projektor
wyÊwietlacza
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 255 (Black plate)

WyÊwietlacz wielofunkcyjny
S. 215
Ekran systemu audio
WyÊwietlane sà: monitor przep∏ywu energii, informacje o trasie lub
zu˝ycie paliwa.
Nacisnàç przycisk .
Wybraç „Monitor przep∏ywu energii”, „Informacje o trasie” lub
„Zu˝ycie paliwa”.
2
1
2563. Zespó∏ wskaêników
Monitor przep∏ywu energii i zu˝ycia paliwa
Na wyÊwietlaczu wielofunkcyjnym oraz na ekranie systemu au-
dio ukazujà si´ informacje o stanie operacyjnym hybrydowego
uk∏adu nap´dowego.
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 256 (Black plate)

Zestawienie funkcji
Monitor przep∏ywu energii mo˝e byç wykorzystywany do sprawdzenia
w jaki sposób nap´dzany jest samochód, stanu dzia∏ania hybrydowe-
go uk∏adu nap´dowego oraz statusu odzyskiwania energii.
Szczegó∏y dotyczàce przep∏ywu energii
Pojawiajàce si´ strza∏ki i punkty Êwietlne wskazujà kierunek prze-
p∏ywu energii. Kiedy energia nie przep∏ywa, punkty Êwietlne nie sà
wyÊwietlane.
3. Zespó∏ wskaêników257
3
Zespó∏ wskaêników
Jak odczytywaç monitor przep∏ywu energii
Ekran systemu audio
Gdy samochód jest nap´dzany
tylko przez silnik elektryczny
(trakcyjny)
Gdy samochód jest nap´dzany
równoczeÊnie przez silnik spali-
nowy i silnik elektryczny (trak-
cyjny)
Gdy samochód jest nap´dzany
tylko przez silnik spalinowy
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 257 (Black plate)

Sà to tylko przyk∏adowe ilustracje, które mogà si´ nieznacznie ró˝niç
od stanu faktycznego.
2583. Zespó∏ wskaêników
Ekran systemu audio
Gdy akumulator trakcyjny jest
∏adowany
Gdy nie ma przep∏ywu energii
Poziom na∏adowania akumula-
tora trakcyjnegoRoz∏adowany Na∏adowany
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 258 (Black plate)

Aktualny poziom na∏adowania akumulatora trakcyjnego wyÊwietlany
jest na ekranie monitora przep∏ywu energii.
Je˝eli iloÊç energii pozosta∏ej w akumulatorze trakcyjnym jest niewy-
starczajàca do poruszania si´ w trybie jazdy z nap´dem elektrycznym,
nap´d automatycznie zostanie prze∏àczony w tryb jazdy z nap´dem
hybrydowym.
Akumulator trakcyjny w trybie
jazdy z nap´dem elektrycz-
nym jest w pe∏ni na∏adowany
Poziom na∏adowania akumu-
latora trakcyjnego
Akumulator trakcyjny w trybie
jazdy z nap´dem elektrycz-
nym jest niewystarczajàco
na∏adowany
Akumulator trakcyjny w trybie
jazdy z nap´dem hybrydo-
wym jest w pe∏ni na∏adowany
Je˝eli iloÊç energii pozosta∏ej
w akumulatorze trakcyjnym jest
niewystarczajàca do poruszania
si´ w trybie jazdy z nap´dem
elektrycznym, wyÊwietlany jest
poziom na∏adowania akumulato-
ra trakcyjnego w trybie jazdy
z nap´dem hybrydowym.
Akumulator trakcyjny jest niewystarczajàco na∏adowany
Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç od
stanu faktycznego.
3. Zespó∏ wskaêników259
3
Zespó∏ wskaêników
WyÊwietlacz poziomu na∏adowania akumulatora trakcyjnego
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 259 (Black plate)

Orientacyjna odleg∏oÊç jakà mo˝-
na pokonaç wy∏àcznie z wykorzy-
staniem silnika elektrycznego
(trakcyjnego).
• WyÊwietlany jest tylko w trybie
jazdy z nap´dem elektrycznym.
• Je˝eli uk∏ad klimatyzacji jest w∏à-
czony, wyÊwietlana war toÊç mo˝e
ró˝niç si´ od wyÊwietlanej na
wskaêniku stanu hybrydowego
uk∏adu nap´dowego. (
S. 226)
• Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç od
stanu faktycznego.
Informacje o trasie
Ârednia pr´dkoÊç jazdy
Zasi´g jazdy
Poprzednie zu˝ycie paliwa
na minut´
Chwilowe zu˝ycie paliwa
Kasowanie informacji po-
dró˝nych (o trasie)
Czas jazdy
Odzyskana energia w ciàgu ostatnich 15 minut
Pojedynczy symbol odpowiada 30 Wh.
WyÊwietlane jest do 5 symboli dla danego przedzia∏u.
WyÊwietlanie ekranu „Monitor przep∏ywu energii”
WyÊwietlanie ekranu „Zu˝ycie paliwa”
Ârednie zu˝ycie paliwa w ciàgu ostatnich 15 minut podzielone
jest na zapis uÊrednionych war toÊci uzyskanych wczeÊniej oraz
wyró˝niony innym kolorem zapis Êredniego zu˝ycia paliwa i li-
czone jest od czasu wybrania przyciskiem rozruchu stanu ON.
Pokazywanà war toÊç Êredniego zu˝ycia paliwa nale˝y traktowaç
jako orientacyjnà.
Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie
ró˝niç od stanu faktycznego.
2603. Zespó∏ wskaêników
Zasi´g jazdy z nap´dem elektrycznym
Informacje o zu˝yciu paliwa
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 260 (Black plate)
