TOYOTA PRIUS PLUG-IN HYBRID 2017 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2017Pages: 752, PDF Size: 91.73 MB
Page 211 of 752

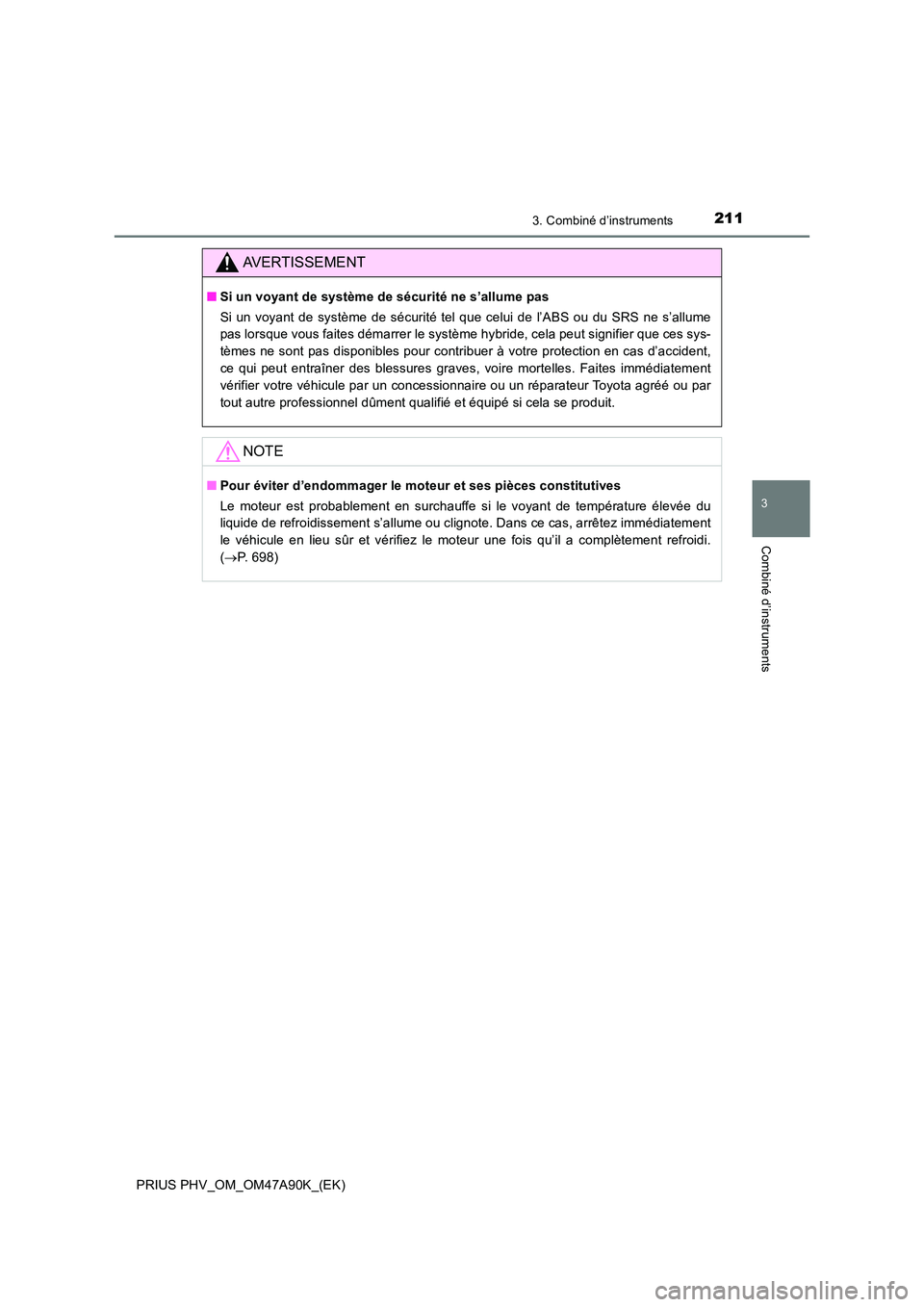

2113. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Si un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité tel que celui de l’ABS ou du SRS ne s’allume
pas lorsque vous faites démarrer le système hybride, cela peut signifier que ces sys-
tèmes ne sont pas disponibles pour contribuer à votre protection en cas d’accident,
ce qui peut entraîner des blessures graves, voire mortelles. Faites immédiatement
vérifier votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou par
tout autre professionnel dûment qualifié et équipé si cela se produit.
NOTE
■ Pour éviter d’endommager le moteur et ses pièces constitutives
Le moteur est probablement en surchauffe si le voyant de température élevée du
liquide de refroidissement s’allume ou clignote. Dans ce cas, arrêtez immédiatement
le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi.
( P. 698)
Page 212 of 752

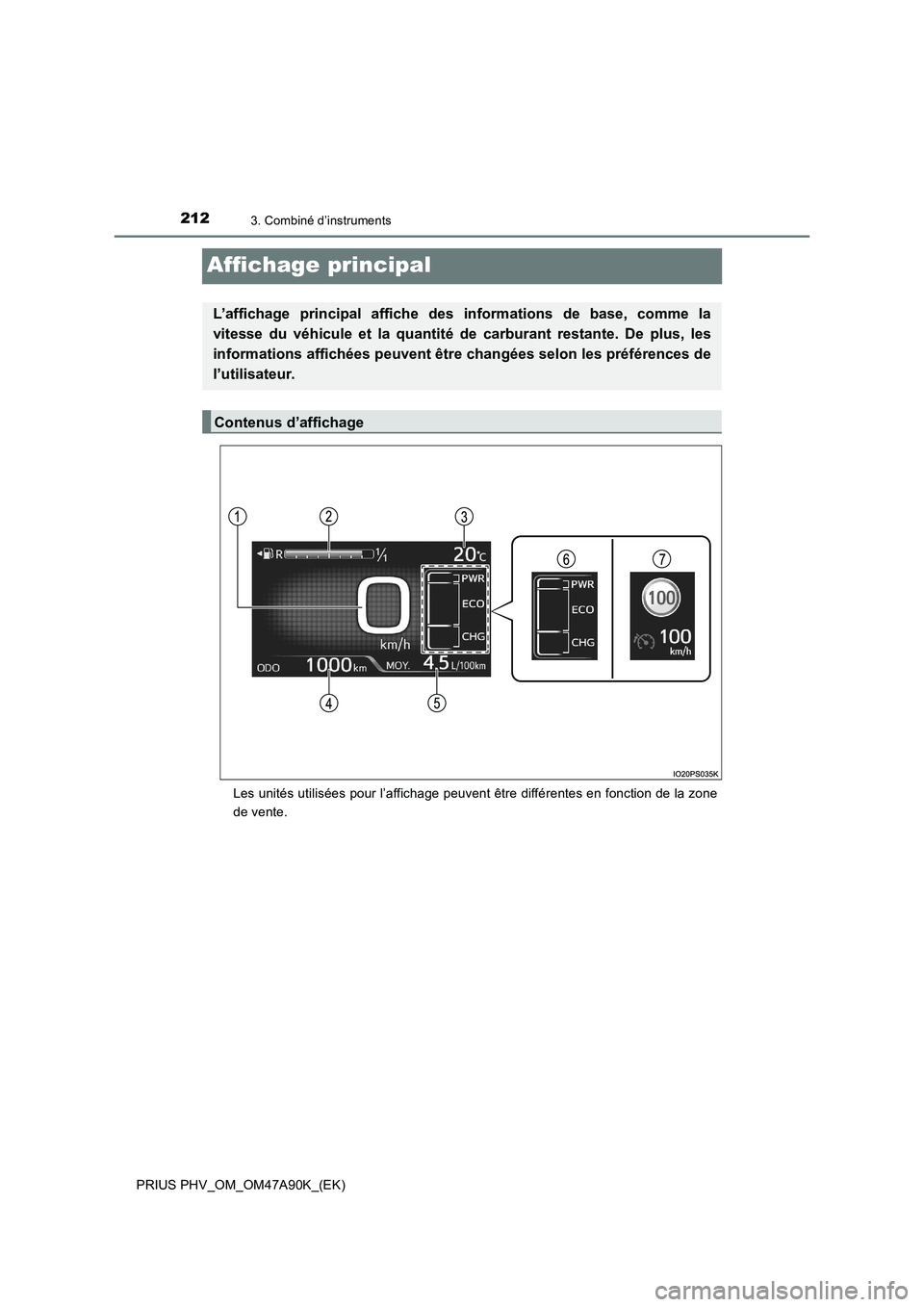

2123. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Affichage principal
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
L’affichage principal affiche des informations de base, comme la
vitesse du véhicule et la quantité de carburant restante. De plus, les
informations affichées peuvent être changées selon les préférences de
l’utilisateur.
Contenus d’affichage

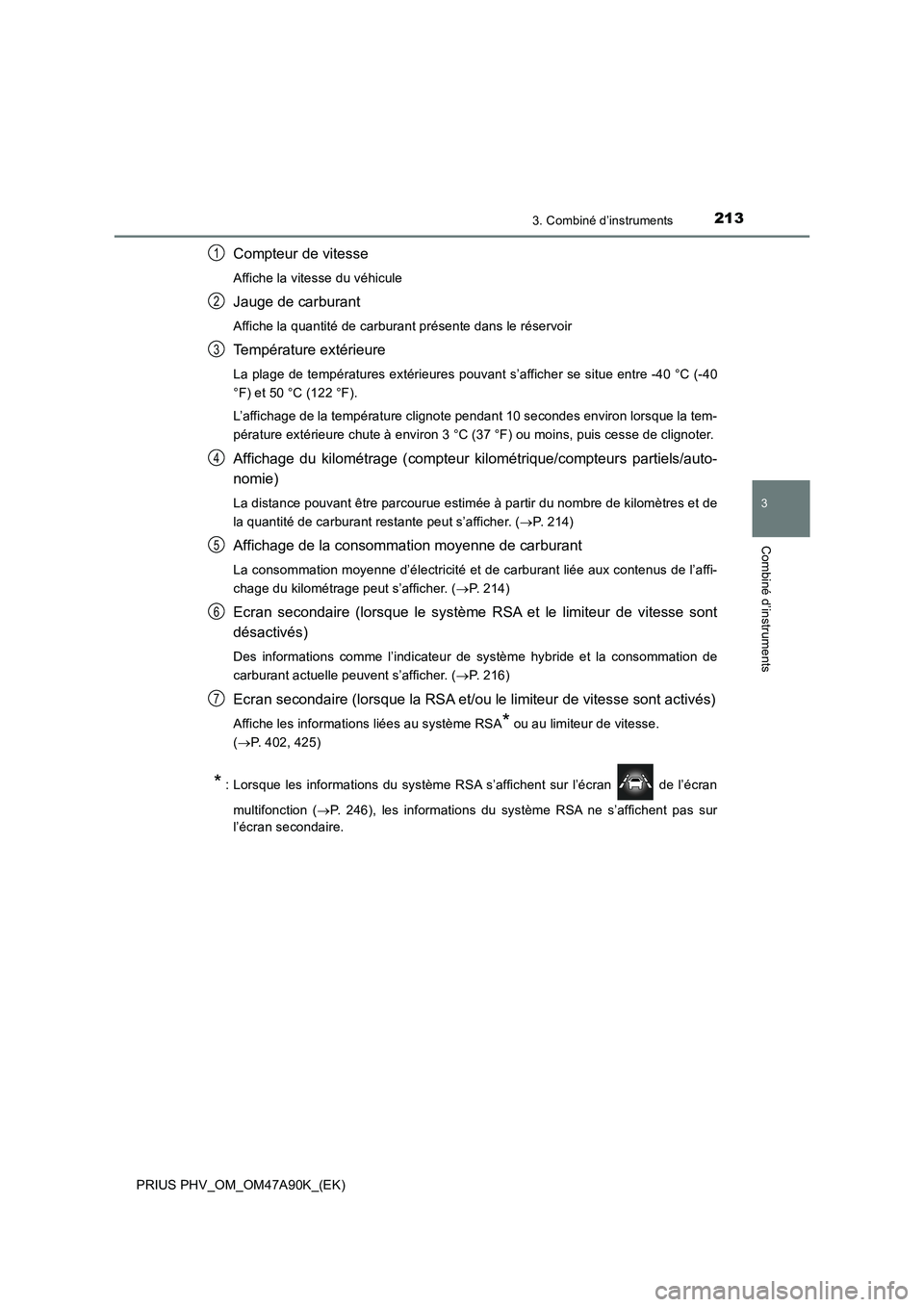

Page 213 of 752

2133. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Compteur de vitesse
Affiche la vitesse du véhicule
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Température extérieure
La plage de températures extérieures pouvant s’afficher se situe entre -40 °C (-40
°F) et 50 °C (122 °F).
L’affichage de la température clignote pendant 10 secondes environ lorsque la tem-
pérature extérieure chute à environ 3 °C (37 °F) ou moins, puis cesse de clignoter.
Affichage du kilométrage (compteur kilométrique/compteurs partiels/auto-
nomie)
La distance pouvant être parcourue estimée à partir du nombre de kilomètres et de
la quantité de carburant restante peut s’afficher. (P. 2 1 4 )
Affichage de la consommation moyenne de carburant
La consommation moyenne d’électricité et de carburant liée aux contenus de l’affi-
chage du kilométrage peut s’afficher. (P. 214)
Ecran secondaire (lorsque le système RSA et le limiteur de vitesse sont
désactivés)
Des informations comme l’indicateur de système hybride et la consommation de
carburant actuelle peuvent s’afficher. (P. 216)
Ecran secondaire (lorsque la RSA et/ou le limiteur de vitesse sont activés)
Affiche les informations liées au système RSA* ou au limiteur de vitesse.
(P. 402, 425)
* : Lorsque les informations du système RSA s’affichent sur l’écran de l’écran
multifonction (P. 246), les informations du système RSA ne s’affichent pas sur
l’écran secondaire.
1
2
3
4
5
6
7
Page 214 of 752

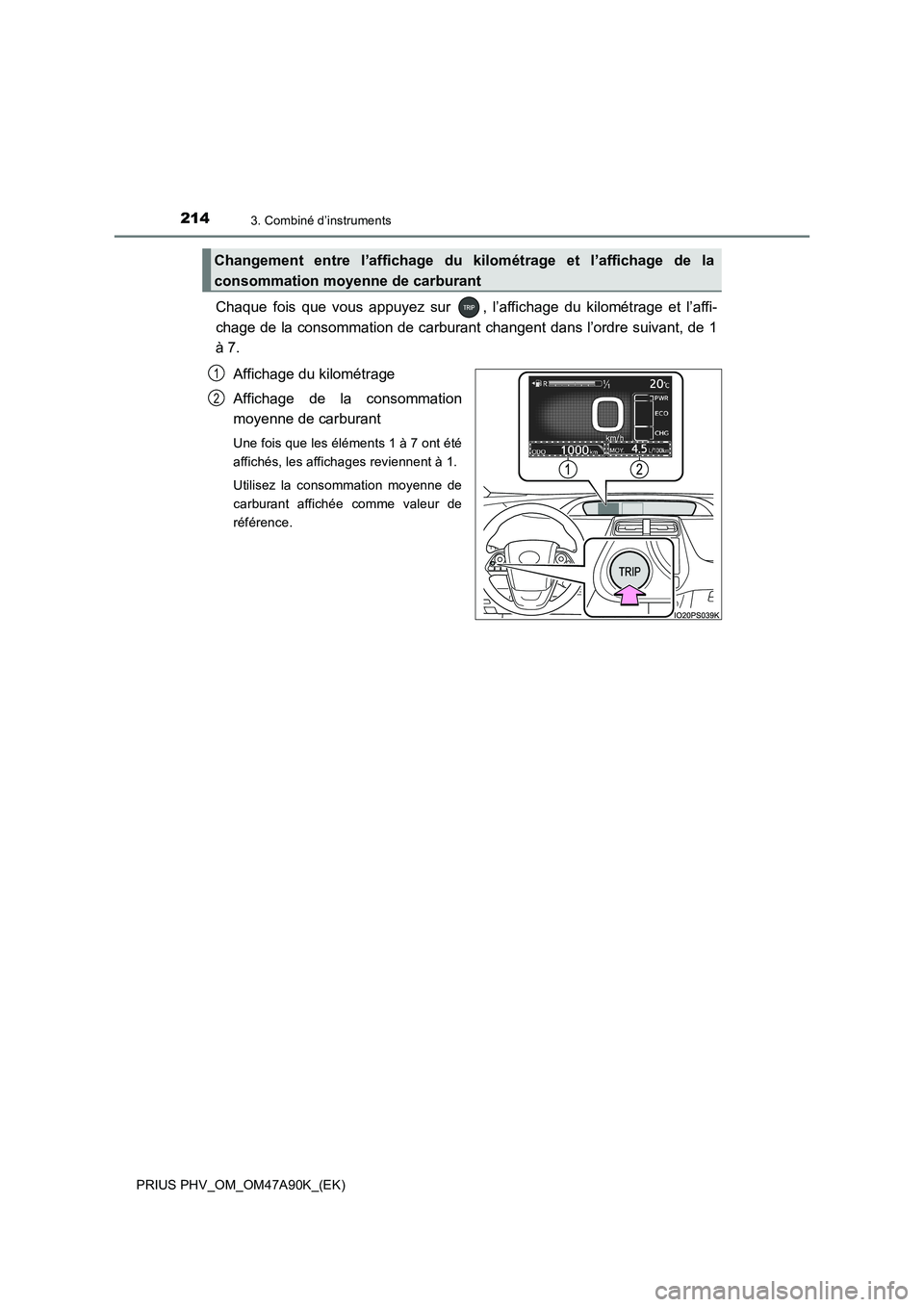

2143. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Chaque fois que vous appuyez sur , l’affichage du kilométrage et l’affi-
chage de la consommation de carburant changent dans l’ordre suivant, de 1
à 7.
Affichage du kilométrage
Affichage de la consommation
moyenne de carburant
Une fois que les éléments 1 à 7 ont été
affichés, les affichages reviennent à 1.
Utilisez la consommation moyenne de
carburant affichée comme valeur de
référence.
Changement entre l’affichage du kilométrage et l’affichage de la
consommation moyenne de carburant
1
2
Page 215 of 752

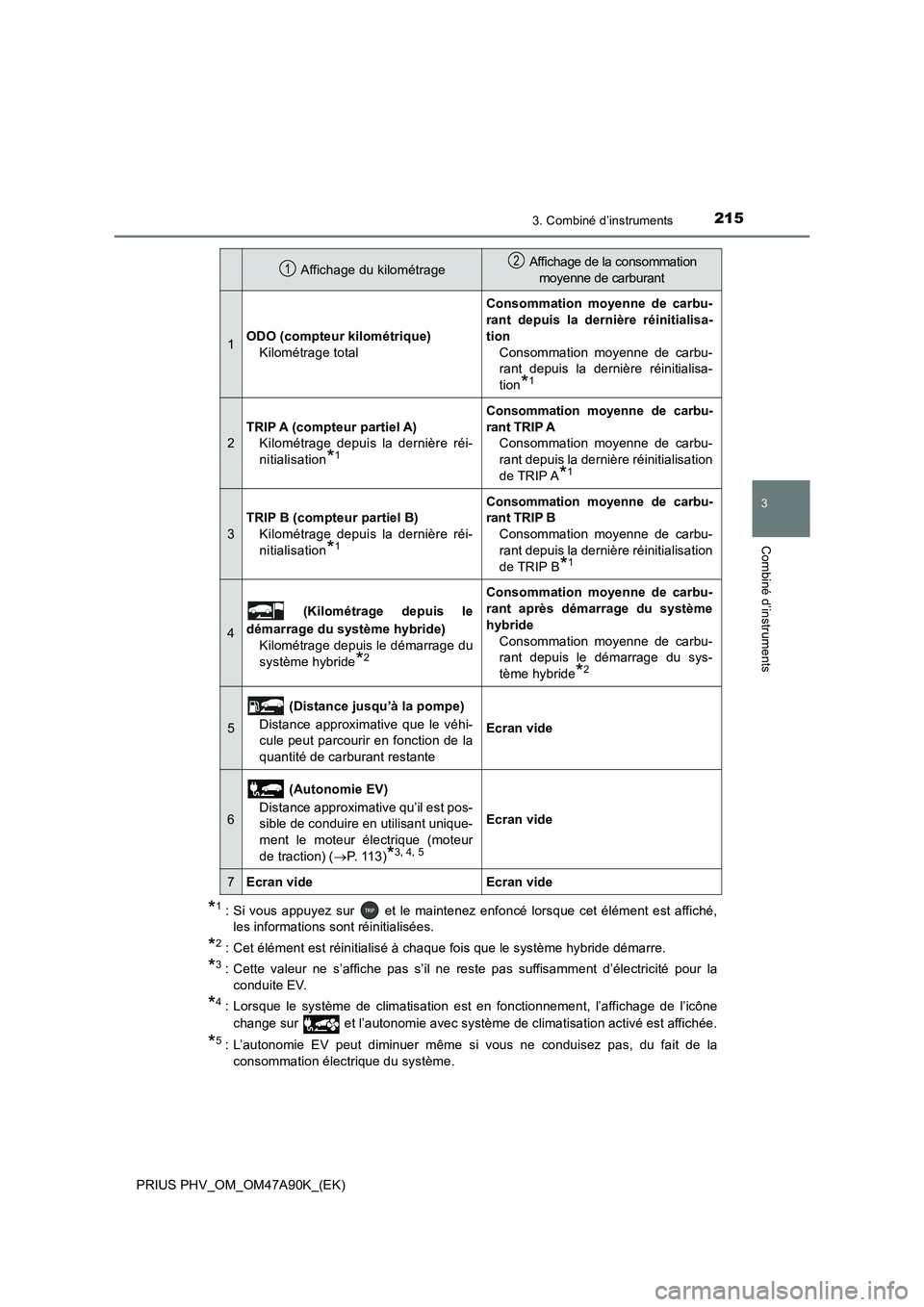

2153. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
*1 : Si vous appuyez sur et le maintenez enfoncé lorsque cet élément est affiché,les informations sont réinitialisées.
*2 : Cet élément est réinitialisé à chaque fois que le système hybride démarre.
*3: Cette valeur ne s’affiche pas s’il ne reste pas suffisamment d’électricité pour la
conduite EV.
*4: Lorsque le système de climatisation est en fonctionnement, l’affichage de l’icône
change sur et l’autonomie avec système de climatisation activé est affichée.
*5: L’autonomie EV peut diminuer même si vous ne conduisez pas, du fait de laconsommation électrique du système.
Affichage du kilométrage Affichage de la consommation
moyenne de carburant
1ODO (compteur kilométrique) Kilométrage total
Consommation moyenne de carbu-
rant depuis la dernière réinitialisa-
tionConsommation moyenne de carbu-
rant depuis la dernière réinitialisa-
tion
*1
2
TRIP A (compteur partiel A)Kilométrage depuis la dernière réi-
nitialisation
*1
Consommation moyenne de carbu-
rant TRIP AConsommation moyenne de carbu-
rant depuis la dernière réinitialisation
de TRIP A
*1
3
TRIP B (compteur partiel B)
Kilométrage depuis la dernière réi-
nitialisation
*1
Consommation moyenne de carbu-
rant TRIP BConsommation moyenne de carbu-
rant depuis la dernière réinitialisation
de TRIP B
*1
4
(Kilométrage depuis le
démarrage du système hybride) Kilométrage depuis le démarrage du
système hybride
*2
Consommation moyenne de carbu-
rant après démarrage du système
hybrideConsommation moyenne de carbu-
rant depuis le démarrage du sys-
tème hybride
*2
5
(Distance jusqu’à la pompe)
Distance approximative que le véhi-
cule peut parcourir en fonction de la
quantité de carburant restante
Ecran vide
6
(Autonomie EV)
Distance approximative qu’il est pos-
sible de conduire en utilisant unique-
ment le moteur électrique (moteur
de traction) ( P. 1 1 3 )
*3, 4, 5
Ecran vide
7Ecran videEcran vide
12
Page 216 of 752

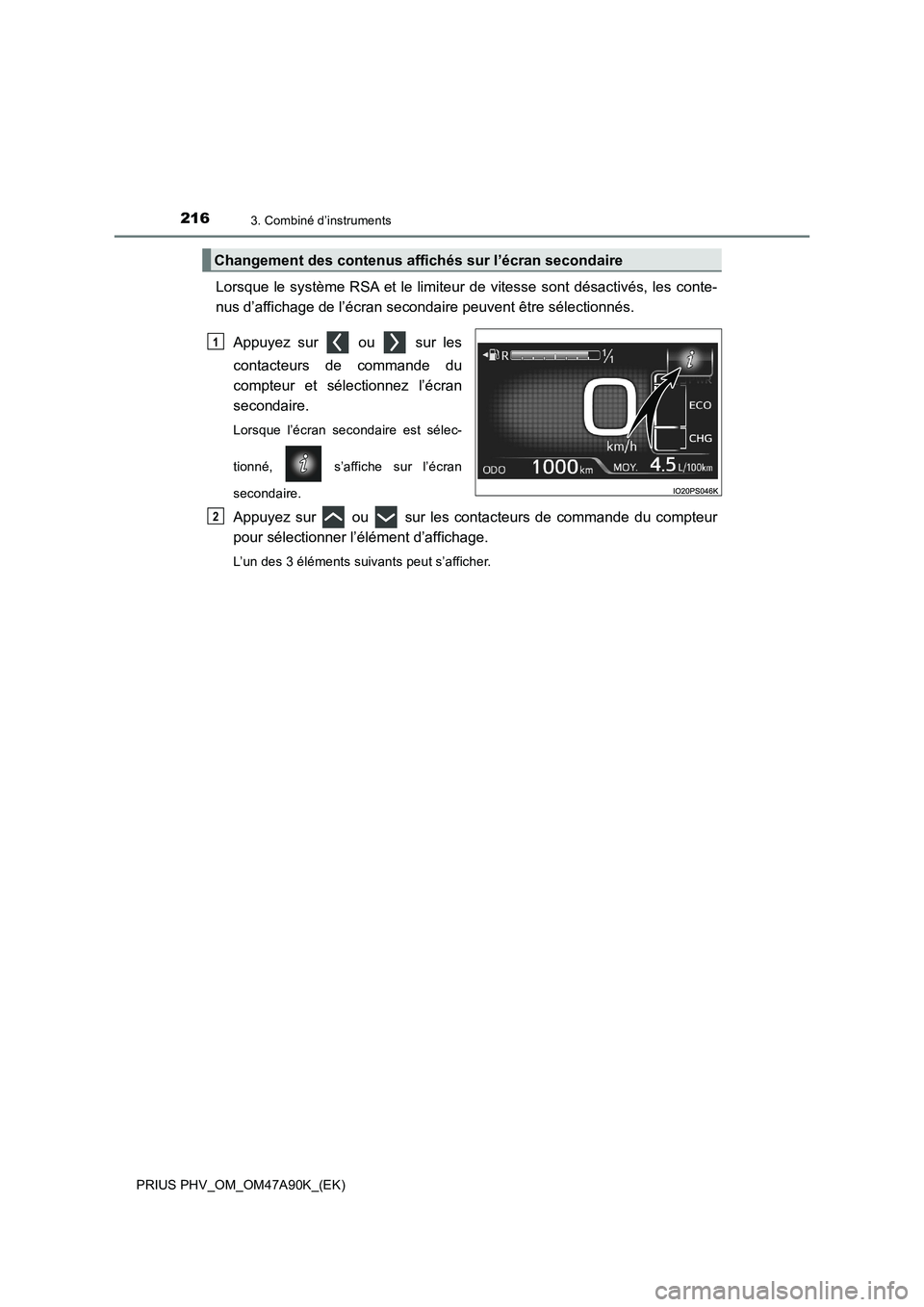

2163. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Lorsque le système RSA et le limiteur de vitesse sont désactivés, les conte-
nus d’affichage de l’écran secondaire peuvent être sélectionnés.
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez l’écran
secondaire.
Lorsque l’écran secondaire est sélec-
tionné, s’affiche sur l’écran
secondaire.
Appuyez sur ou sur les contacteurs de commande du compteur
pour sélectionner l’élément d’affichage.
L’un des 3 éléments suivants peut s’afficher.
Changement des contenus affichés sur l’écran secondaire
1
2
Page 217 of 752

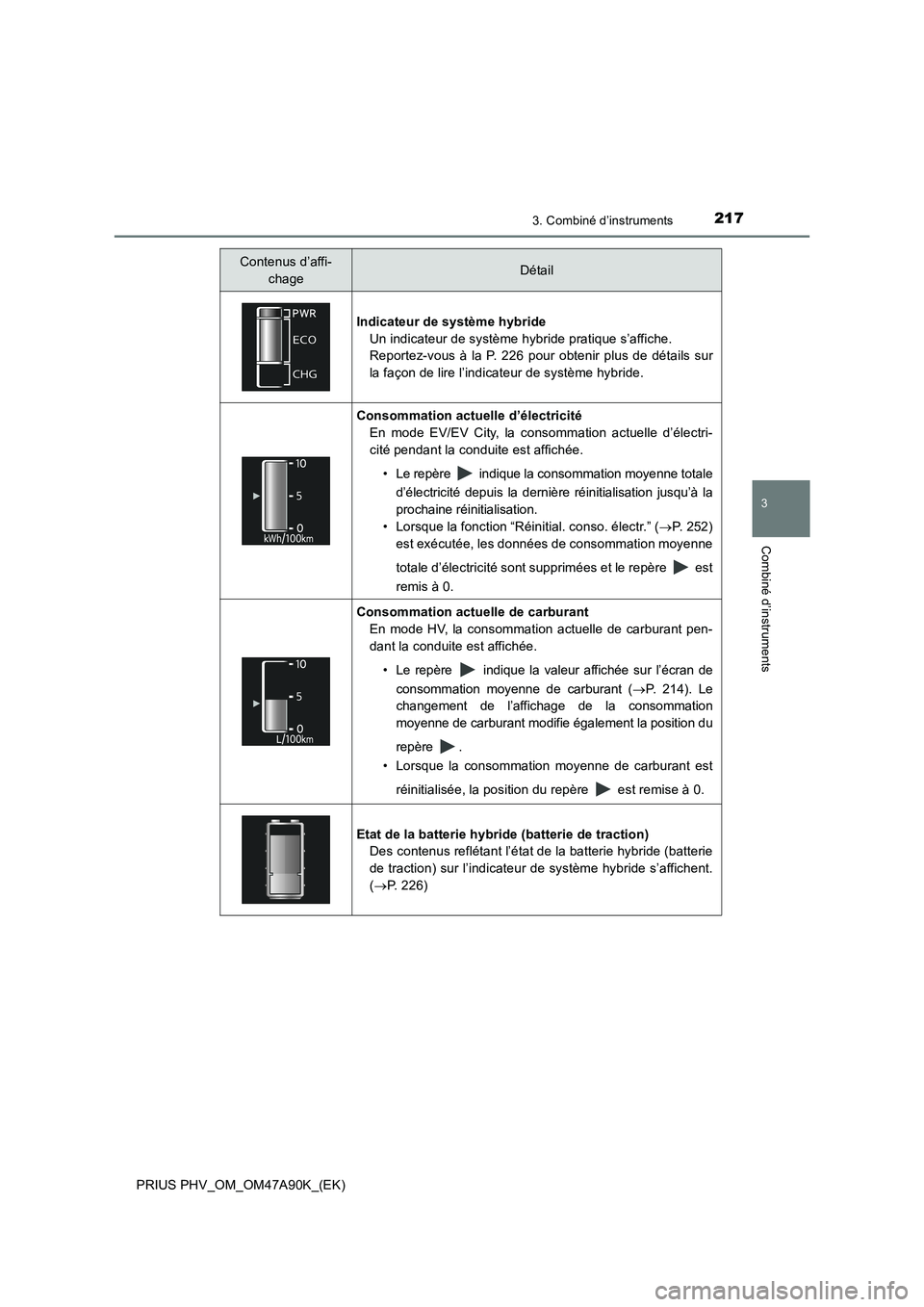

2173. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Contenus d’affi-
chageDétail
Indicateur de système hybride
Un indicateur de système hybride pratique s’affiche.
Reportez-vous à la P. 226 pour obtenir plus de détails sur
la façon de lire l’indicateur de système hybride.
Consommation actuelle d’électricité
En mode EV/EV City, la consommation actuelle d’électri-
cité pendant la conduite est affichée.
• Le repère indique la consommation moyenne totale
d’électricité depuis la dernière réinitialisation jusqu’à la
prochaine réinitialisation.
• Lorsque la fonction “Réinitial. conso. électr.” (P. 252)
est exécutée, les données de consommation moyenne
totale d’électricité sont supprimées et le repère est
remis à 0.
Consommation actuelle de carburant
En mode HV, la consommation actuelle de carburant pen-
dant la conduite est affichée.
• Le repère indique la valeur affichée sur l’écran de
consommation moyenne de carburant (P. 214). Le
changement de l’affichage de la consommation
moyenne de carburant modifie également la position du
repère .
• Lorsque la consommation moyenne de carburant est
réinitialisée, la position du repère est remise à 0.
Etat de la batterie hybride (batterie de traction)
Des contenus reflétant l’état de la batterie hybride (batterie
de traction) sur l’indicateur de système hybride s’affichent.
(P. 226)
Page 218 of 752

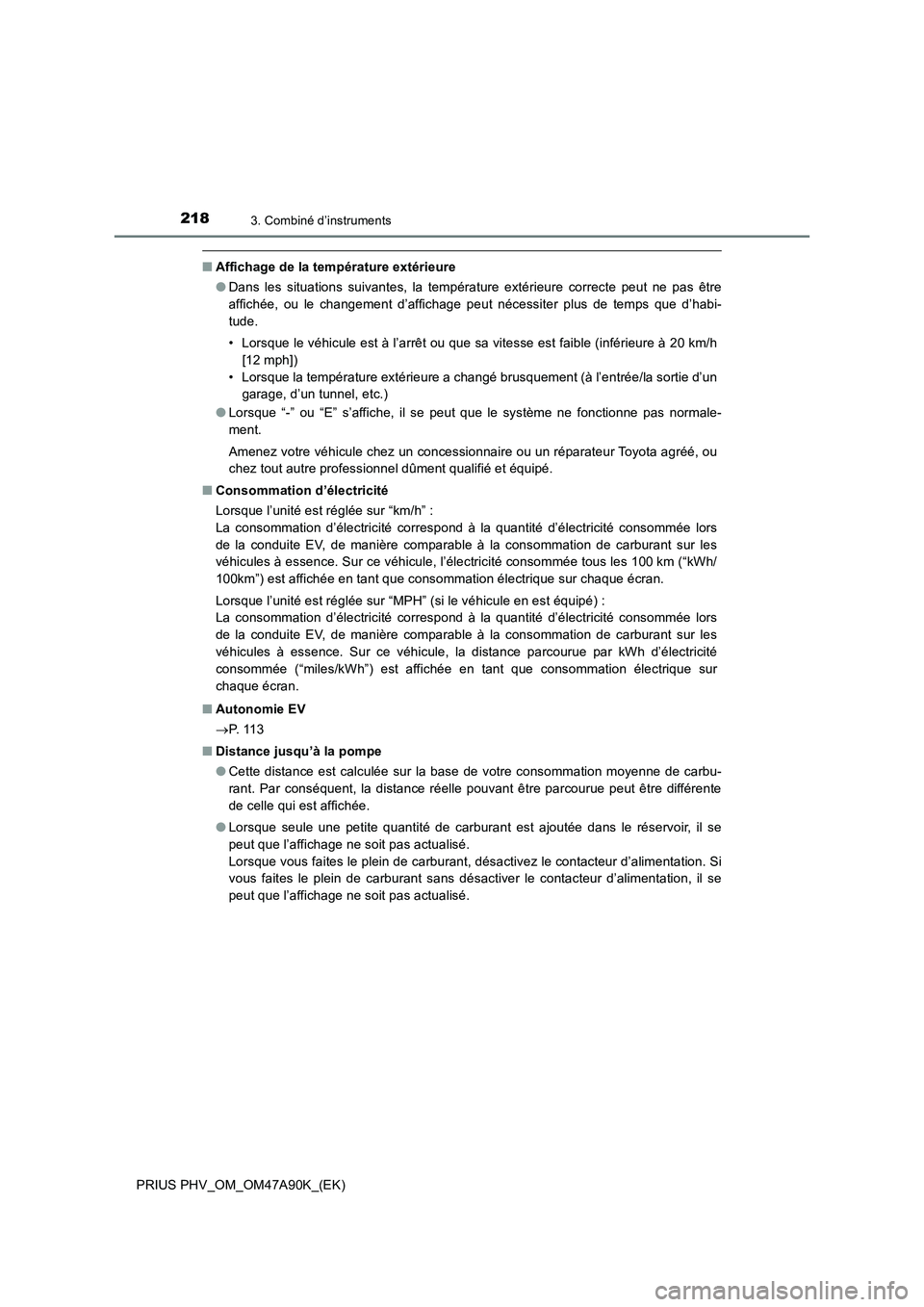

2183. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
■Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte peut ne pas être
affichée, ou le changement d’affichage peut nécessiter plus de temps que d’habi-
tude.
• Lorsque le véhicule est à l’arrêt ou que sa vitesse est faible (inférieure à 20 km/h
[12 mph])
• Lorsque la température extérieure a changé brusquement (à l’entrée/la sortie d’un
garage, d’un tunnel, etc.)
●Lorsque “-” ou “E” s’affiche, il se peut que le système ne fonctionne pas normale-
ment.
Amenez votre véhicule chez un concessionnaire ou un réparateur Toyota agréé, ou
chez tout autre professionnel dûment qualifié et équipé.
■Consommation d’électricité
Lorsque l’unité est réglée sur “km/h” :
La consommation d’électricité correspond à la quantité d’électricité consommée lors
de la conduite EV, de manière comparable à la consommation de carburant sur les
véhicules à essence. Sur ce véhicule, l’électricité consommée tous les 100 km (“kWh/
100km”) est affichée en tant que consommation électrique sur chaque écran.
Lorsque l’unité est réglée sur “MPH” (si le véhicule en est équipé) :
La consommation d’électricité correspond à la quantité d’électricité consommée lors
de la conduite EV, de manière comparable à la consommation de carburant sur les
véhicules à essence. Sur ce véhicule, la distance parcourue par kWh d’électricité
consommée (“miles/kWh”) est affichée en tant que consommation électrique sur
chaque écran.
■Autonomie EV
P. 1 1 3
■Distance jusqu’à la pompe
●Cette distance est calculée sur la base de votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle pouvant être parcourue peut être différente
de celle qui est affichée.
●Lorsque seule une petite quantité de carburant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant, désactivez le contacteur d’alimentation. Si
vous faites le plein de carburant sans désactiver le contacteur d’alimentation, il se
peut que l’affichage ne soit pas actualisé.
Page 219 of 752

2193. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)■Changement du mode de conduite (P. 423)
* : L’animation affichée lorsque le mode de conduite est modifié peut être désactivée
dans les réglages “Personnalisation compteur”. (P. 251) Lorsque le mode de conduite est modifié, le
témoin du mode de conduite change et une
animation
* s’affiche sur l’écran multifonction.
De même, la couleur de l’arrière-plan de
l’affichage principal, du contrôleur d’énergie
(P. 223) et de l’indicateur de système
hybride (P. 226) change comme suit.
Modes de conduiteCouleur de l’arrière-plan
Mode normal Vert
Mode de puissanceRouge
Mode de conduite EcoBleu
Page 220 of 752

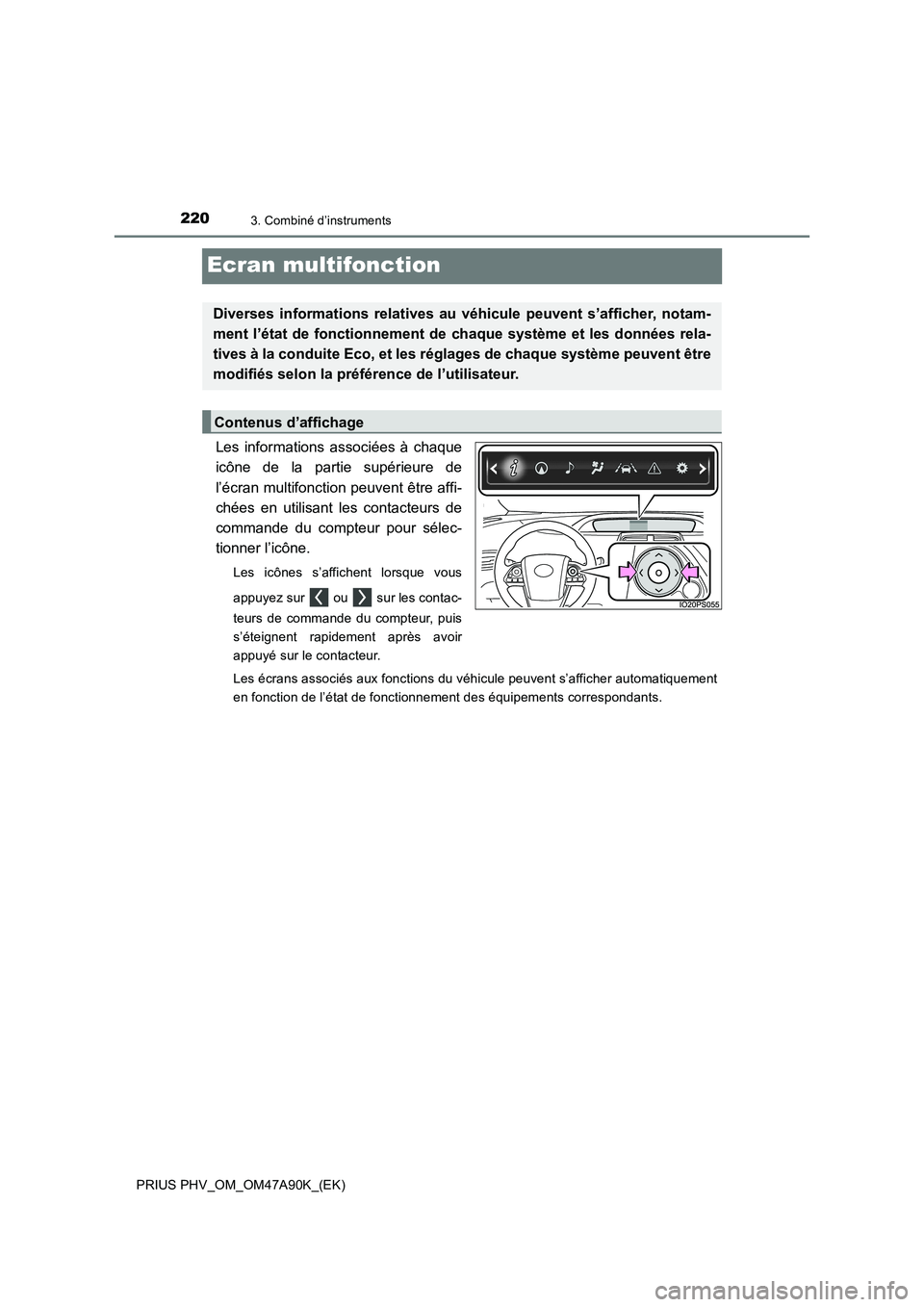

2203. Combiné d’instruments
PRIUS PHV_OM_OM47A90K_(EK)
Ecran multifonction
Les informations associées à chaque
icône de la partie supérieure de
l’écran multifonction peuvent être affi-
chées en utilisant les contacteurs de
commande du compteur pour sélec-
tionner l’icône.
Les icônes s’affichent lorsque vous
appuyez sur ou sur les contac-
teurs de commande du compteur, puis
s’éteignent rapidement après avoir
appuyé sur le contacteur.
Les écrans associés aux fonctions du véhicule peuvent s’afficher automatiquement
en fonction de l’état de fonctionnement des équipements correspondants.
Diverses informations relatives au véhicule peuvent s’afficher, notam-
ment l’état de fonctionnement de chaque système et les données rela-
tives à la conduite Eco, et les réglages de chaque système peuvent être
modifiés selon la préférence de l’utilisateur.
Contenus d’affichage
