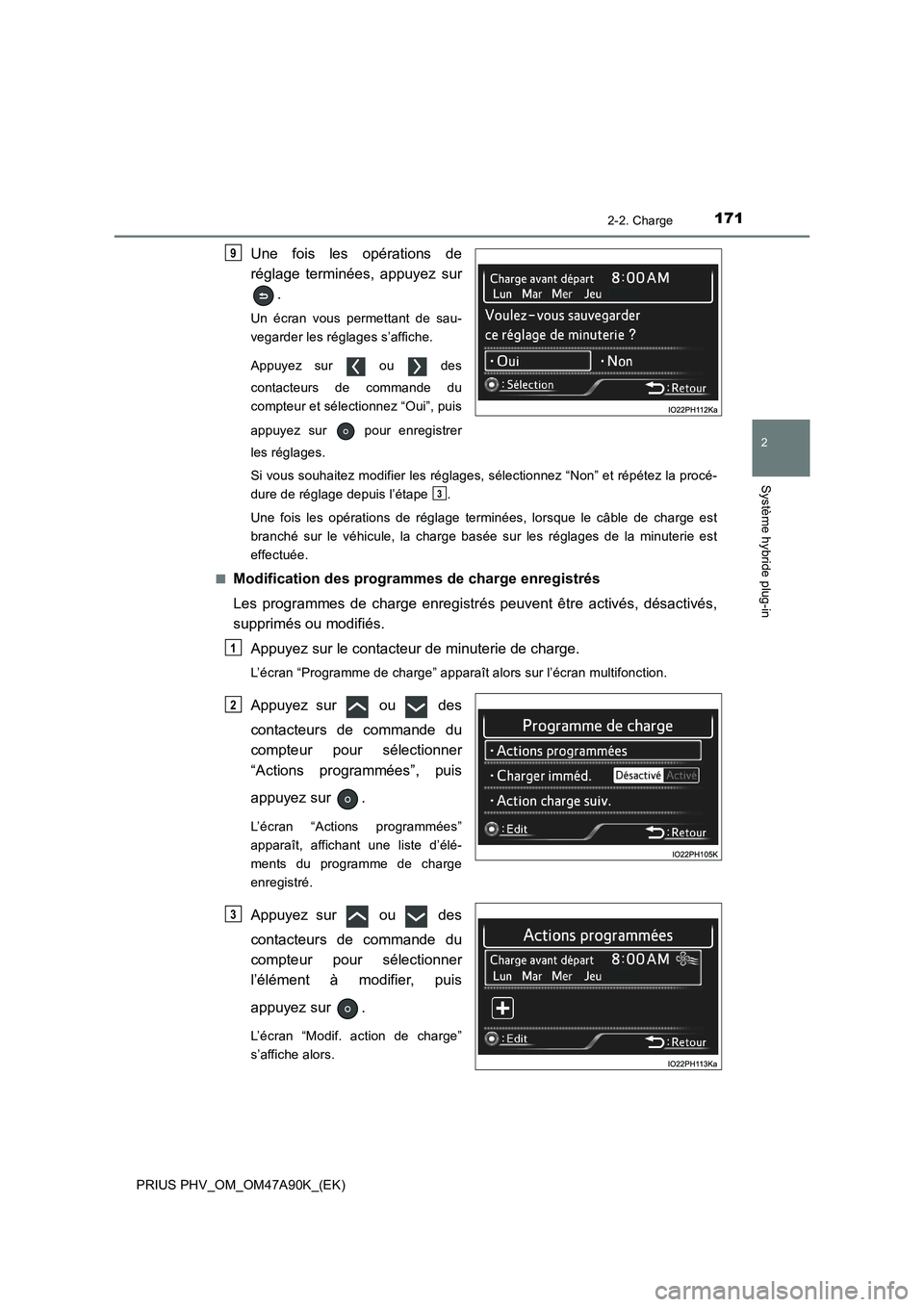

TOYOTA PRIUS PLUG-IN HYBRID 2017 Manuel du propriétaire (in French)

1712-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Une fois les opérations de
réglage terminées, appuyez sur
.
Un écran vous permettant de sau-
vegarder les réglages s’affiche.
Appuyez sur ou des
contacteurs de commande du
compteur et sélectionnez “Oui”, puis
appuyez sur pour enregistrer
les réglages.
Si vous souhaitez modifier les réglages, sélectionnez “Non” et répétez la procé-
dure de réglage depuis l’étape .
Une fois les opérations de réglage terminées, lorsque le câble de charge est
branché sur le véhicule, la charge basée sur les réglages de la minuterie est
effectuée.
■
Modification des programmes de charge enregistrés
Les programmes de charge enregistrés peuvent être activés, désactivés,
supprimés ou modifiés.
Appuyez sur le contacteur de minuterie de charge.
L’écran “Programme de charge” apparaît alors sur l’écran multifonction.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
“Actions programmées”, puis
appuyez sur .
L’écran “Actions programmées”
apparaît, affichant une liste d’élé-
ments du programme de charge
enregistré.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
l’élément à modifier, puis
appuyez sur .
L’écran “Modif. action de charge”
s’affiche alors.
9
3
1
2
3

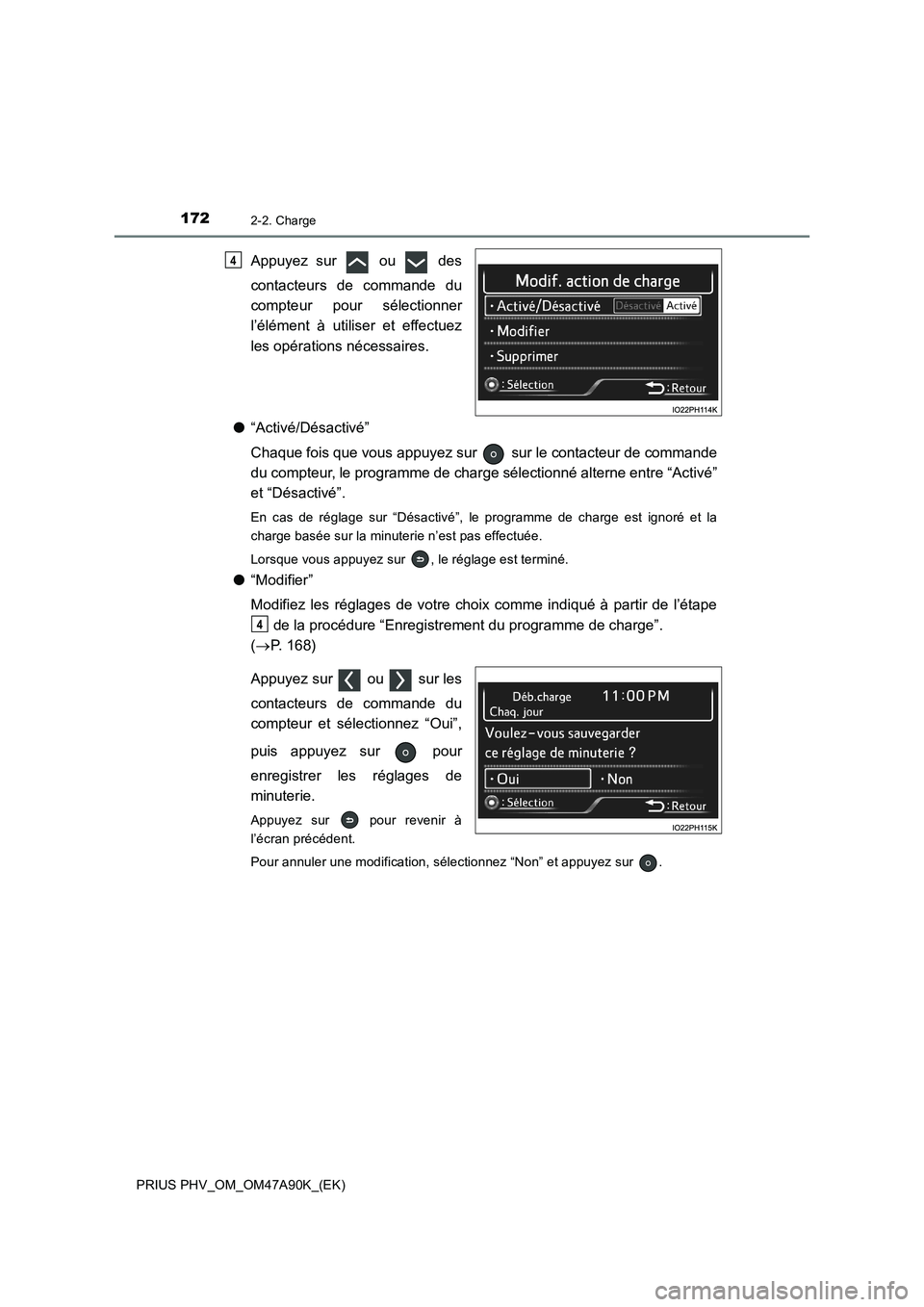

1722-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
l’élément à utiliser et effectuez
les opérations nécessaires.
●“Activé/Désactivé”
Chaque fois que vous appuyez sur sur le contacteur de commande
du compteur, le programme de charge sélectionné alterne entre “Activé”
et “Désactivé”.
En cas de réglage sur “Désactivé”, le programme de charge est ignoré et la
charge basée sur la minuterie n’est pas effectuée.
Lorsque vous appuyez sur , le réglage est terminé.
●“Modifier”
Modifiez les réglages de votre choix comme indiqué à partir de l’étape
de la procédure “Enregistrement du programme de charge”.
(P. 168)
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Oui”,
puis appuyez sur pour
enregistrer les réglages de
minuterie.
Appuyez sur pour revenir à
l’écran précédent.
Pour annuler une modification, sélectionnez “Non” et appuyez sur .
4
4

1732-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

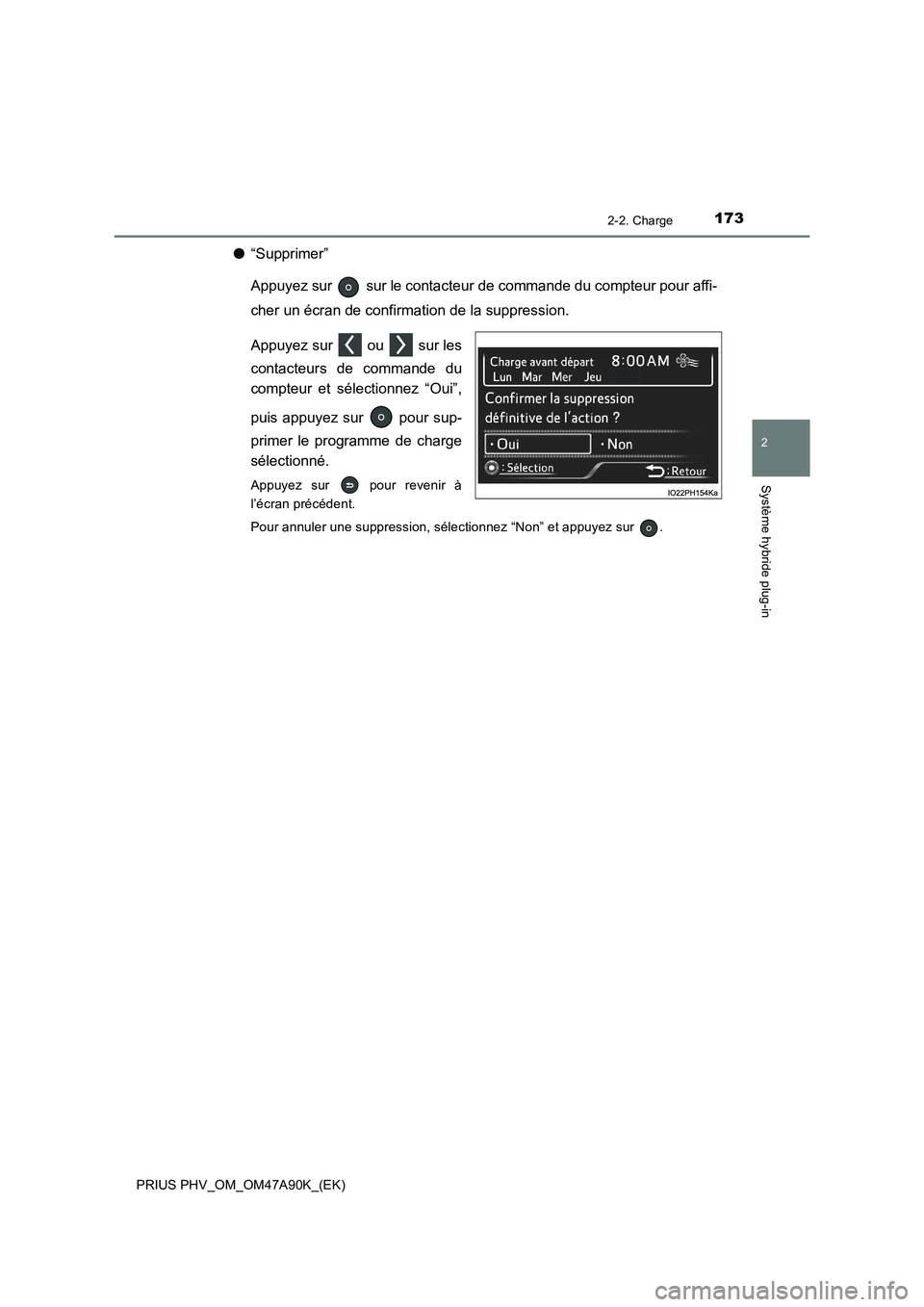

●“Supprimer”
Appuyez sur sur le contacteur de commande du compteur pour affi-
cher un écran de confirmation de la suppression.
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Oui”,
puis appuyez sur pour sup-
primer le programme de charge
sélectionné.
Appuyez sur pour revenir à
l’écran précédent.
Pour annuler une suppression, sélectionnez “Non” et appuyez sur .

1742-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)■

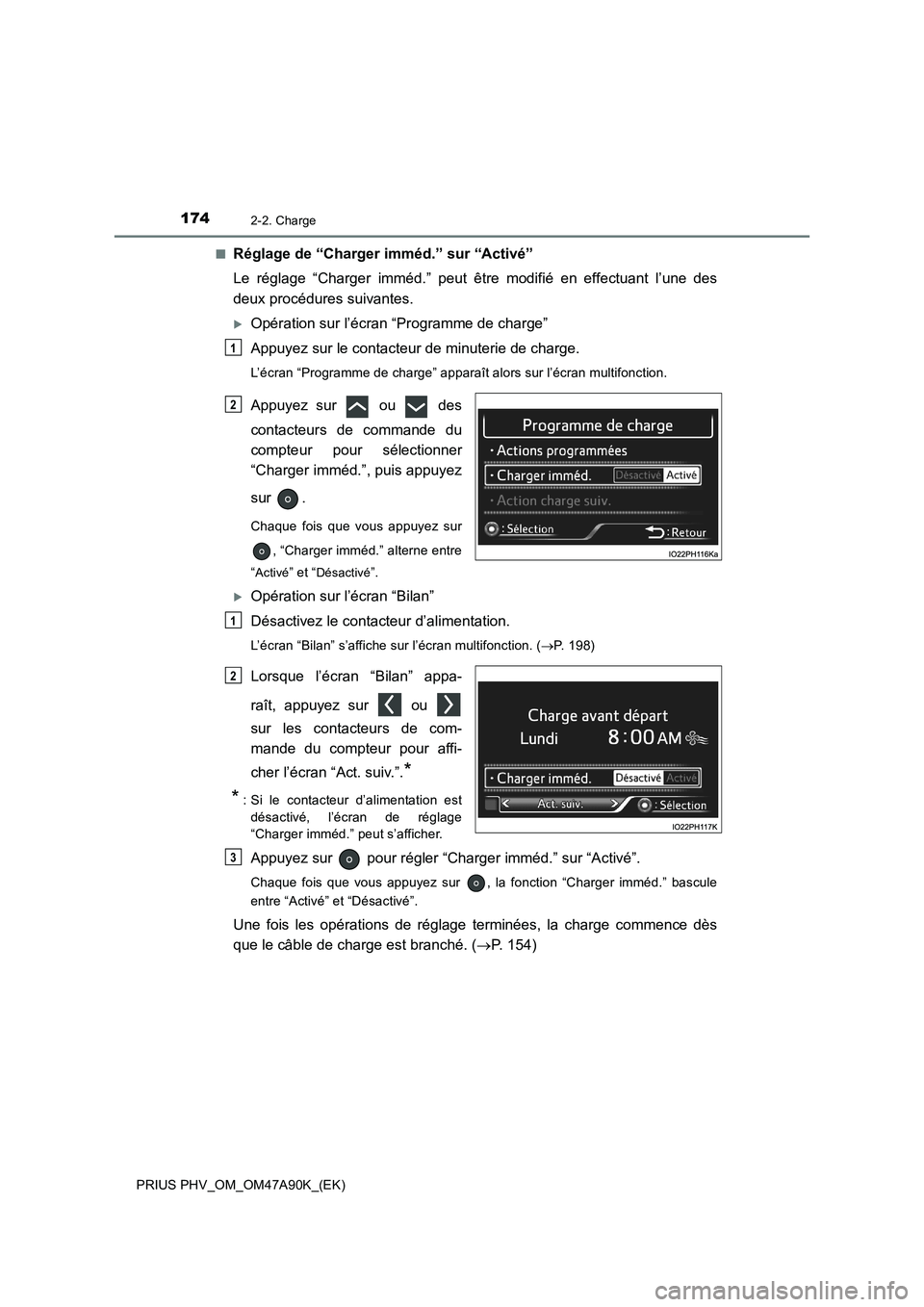

Réglage de “Charger imméd.” sur “Activé”
Le réglage “Charger imméd.” peut être modifié en effectuant l’une des
deux procédures suivantes.
Opération sur l’écran “Programme de charge”
Appuyez sur le contacteur de minuterie de charge.
L’écran “Programme de charge” apparaît alors sur l’écran multifonction.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
“Charger imméd.”, puis appuyez
sur .
Chaque fois que vous appuyez sur
, “Charger imméd.” alterne entre
“
Activé” et “Désactivé”.
Opération sur l’écran “Bilan”
Désactivez le contacteur d’alimentation.
L’écran “Bilan” s’affiche sur l’écran multifonction. (P. 198)
Lorsque l’écran “Bilan” appa-
raît, appuyez sur ou
sur les contacteurs de com-
mande du compteur pour affi-
cher l’écran “Act. suiv.”.
*
*
: Si le contacteur d’alimentation est
désactivé, l’écran de réglage
“Charger imméd.” peut s’afficher.
Appuyez sur pour régler “Charger imméd.” sur “Activé”.
Chaque fois que vous appuyez sur , la fonction “Charger imméd.” bascule
entre “Activé” et “Désactivé”.
Une fois les opérations de réglage terminées, la charge commence dès
que le câble de charge est branché. (P. 154)
1
2
1
2
3

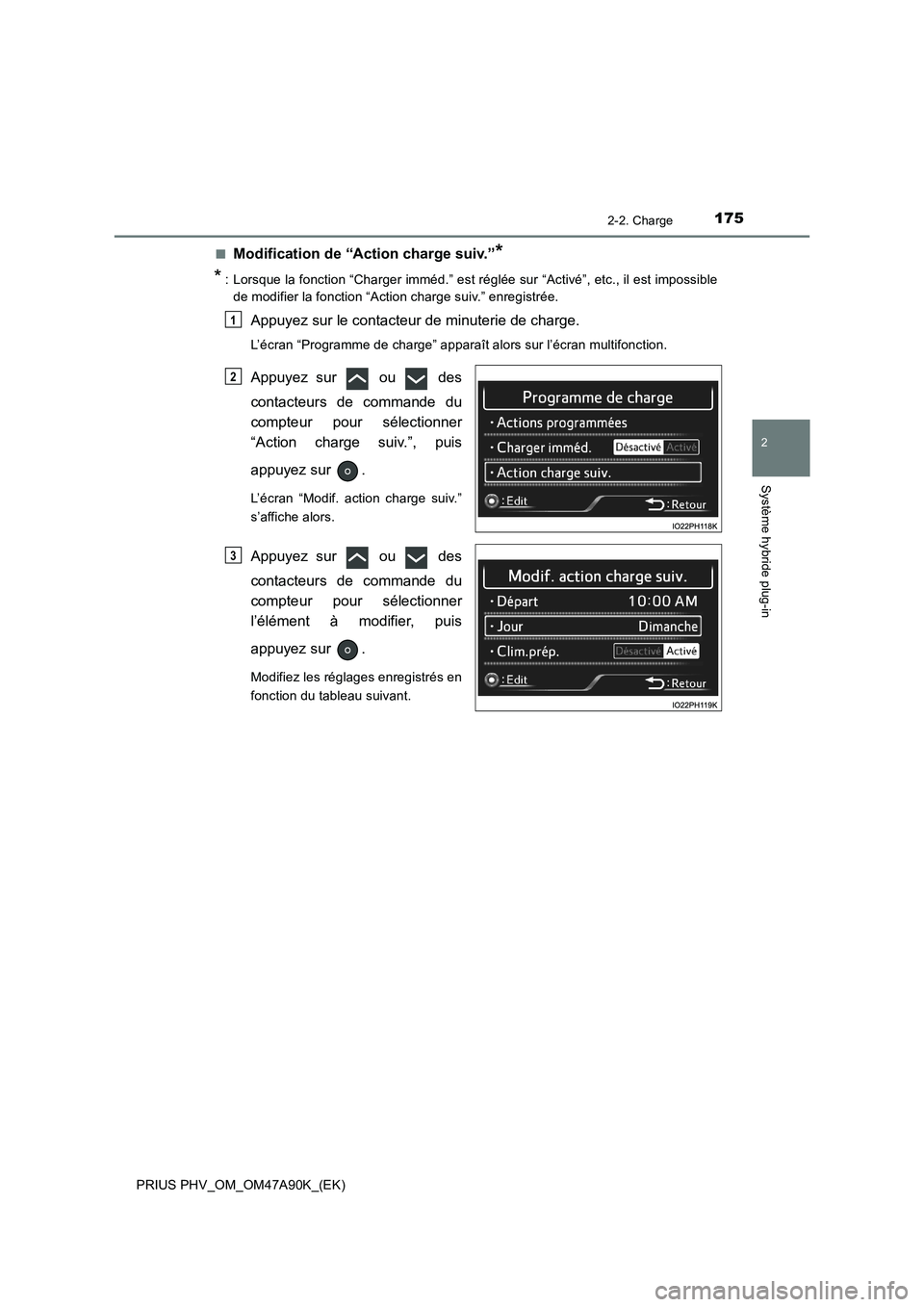

1752-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)■
Modification de “Action charge suiv.”*
*
: Lorsque la fonction “Charger imméd.” est réglée sur “Activé”, etc., il est impossible
de modifier la fonction “Action charge suiv.” enregistrée.
Appuyez sur le contacteur de minuterie de charge.
L’écran “Programme de charge” apparaît alors sur l’écran multifonction.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
“Action charge suiv.”, puis
appuyez sur .
L’écran “Modif. action charge suiv.”
s’affiche alors.
Appuyez sur ou des
contacteurs de commande du
compteur pour sélectionner
l’élément à modifier, puis
appuyez sur .
Modifiez les réglages enregistrés en
fonction du tableau suivant.
1
2
3

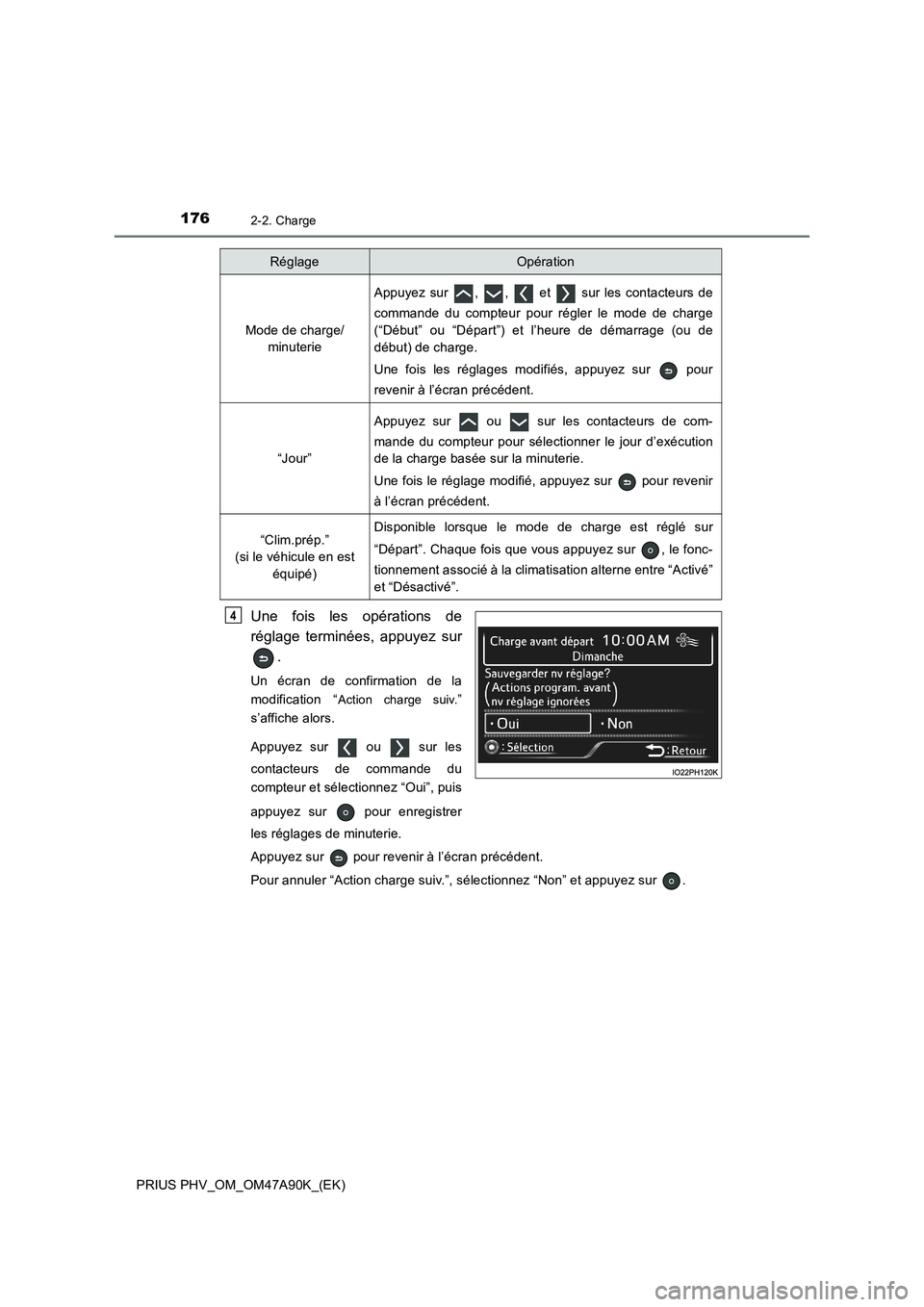

1762-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
Une fois les opérations de
réglage terminées, appuyez sur
.
Un écran de confirmation de la
modification “
Action charge suiv.”
s’affiche alors.
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Oui”, puis
appuyez sur pour enregistrer
les réglages de minuterie.
Appuyez sur pour revenir à l’écran précédent.
Pour annuler “Action charge suiv.”, sélectionnez “Non” et appuyez sur .
RéglageOpération
Mode de charge/
minuterie
Appuyez sur , , et sur les contacteurs de
commande du compteur pour régler le mode de charge
(“Début” ou “Départ”) et l’heure de démarrage (ou de
début) de charge.
Une fois les réglages modifiés, appuyez sur pour
revenir à l’écran précédent.
“Jour”
Appuyez sur ou sur les contacteurs de com-
mande du compteur pour sélectionner le jour d’exécution
de la charge basée sur la minuterie.
Une fois le réglage modifié, appuyez sur pour revenir
à l’écran précédent.
“Clim.prép.”
(si le véhicule en est
équipé)Disponible lorsque le mode de charge est réglé sur
“Départ”. Chaque fois que vous appuyez sur , le fonc-
tionnement associé à la climatisation alterne entre “Activé”
et “Désactivé”.
4

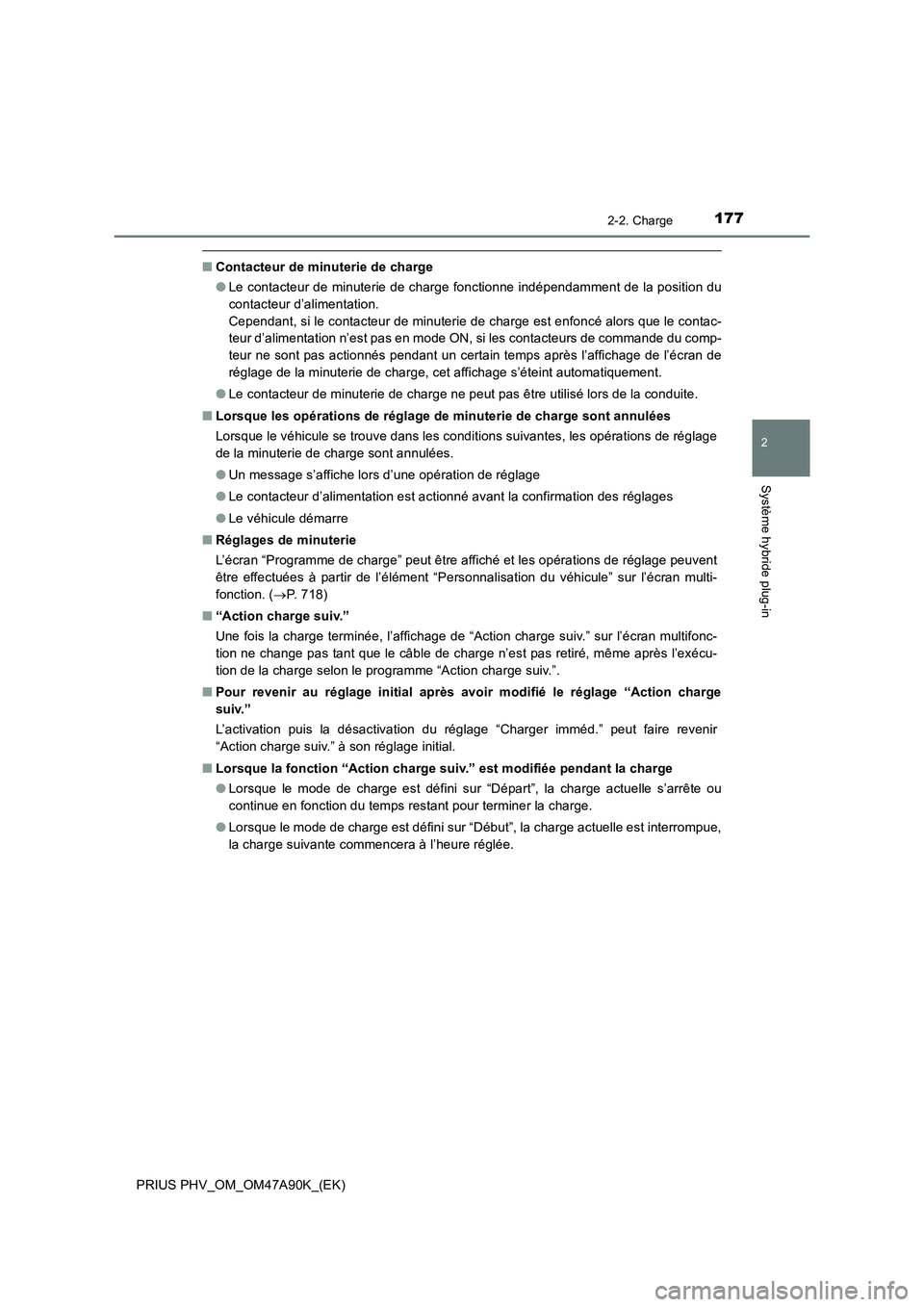

1772-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
■Contacteur de minuterie de charge
●Le contacteur de minuterie de charge fonctionne indépendamment de la position du
contacteur d’alimentation.
Cependant, si le contacteur de minuterie de charge est enfoncé alors que le contac-
teur d’alimentation n’est pas en mode ON, si les contacteurs de commande du comp-
teur ne sont pas actionnés pendant un certain temps après l’affichage de l’écran de
réglage de la minuterie de charge, cet affichage s’éteint automatiquement.
●Le contacteur de minuterie de charge ne peut pas être utilisé lors de la conduite.
■Lorsque les opérations de réglage de minuterie de charge sont annulées
Lorsque le véhicule se trouve dans les conditions suivantes, les opérations de réglage
de la minuterie de charge sont annulées.
●Un message s’affiche lors d’une opération de réglage
●Le contacteur d’alimentation est actionné avant la confirmation des réglages
●Le véhicule démarre
■Réglages de minuterie
L’écran “Programme de charge” peut être affiché et les opérations de réglage peuvent
être effectuées à partir de l’élément “Personnalisation du véhicule” sur l’écran multi-
fonction. (P. 718)
■“Action charge suiv.”
Une fois la charge terminée, l’affichage de “Action charge suiv.” sur l’écran multifonc-
tion ne change pas tant que le câble de charge n’est pas retiré, même après l’exécu-
tion de la charge selon le programme “Action charge suiv.”.
■Pour revenir au réglage initial après avoir modifié le réglage “Action charge
suiv.”
L’activation puis la désactivation du réglage “Charger imméd.” peut faire revenir
“Action charge suiv.” à son réglage initial.
■Lorsque la fonction “Action charge suiv.” est modifiée pendant la charge
●Lorsque le mode de charge est défini sur “Départ”, la charge actuelle s’arrête ou
continue en fonction du temps restant pour terminer la charge.
●Lorsque le mode de charge est défini sur “Début”, la charge actuelle est interrompue,
la charge suivante commencera à l’heure réglée.

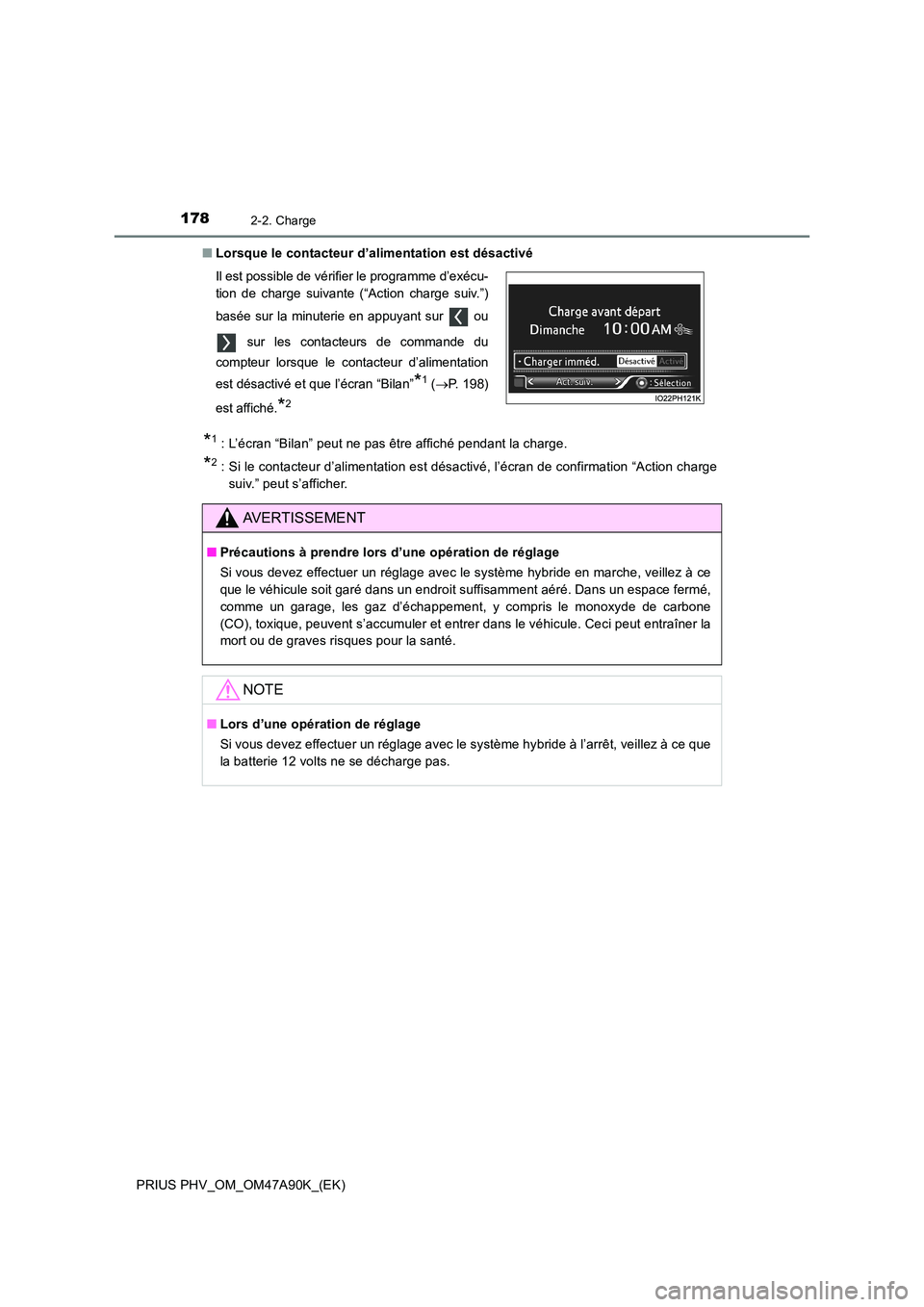

1782-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
■ Lorsque le contacteur d’alimentation est désactivé
*1: L’écran “Bilan” peut ne pas être affiché pendant la charge.
*2: Si le contacteur d’alimentation est désactivé, l’écran de confirmation “Action charge
suiv.” peut s’afficher.
Il est possible de vérifier le programme d’exécu-
tion de charge suivante (“Action charge suiv.”)
basée sur la minuterie en appuyant sur ou
sur les contacteurs de commande du
compteur lorsque le contacteur d’alimentation
est désactivé et que l’écran “Bilan”*1 ( P. 198)
est affiché.*2
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride en marche, veillez à ce
que le véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé,
comme un garage, les gaz d’échappement, y compris le monoxyde de carbone
(CO), toxique, peuvent s’accumuler et entrer dans le véhicule. Ceci peut entraîner la
mort ou de graves risques pour la santé.
NOTE
■ Lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride à l’arrêt, veillez à ce que
la batterie 12 volts ne se décharge pas.

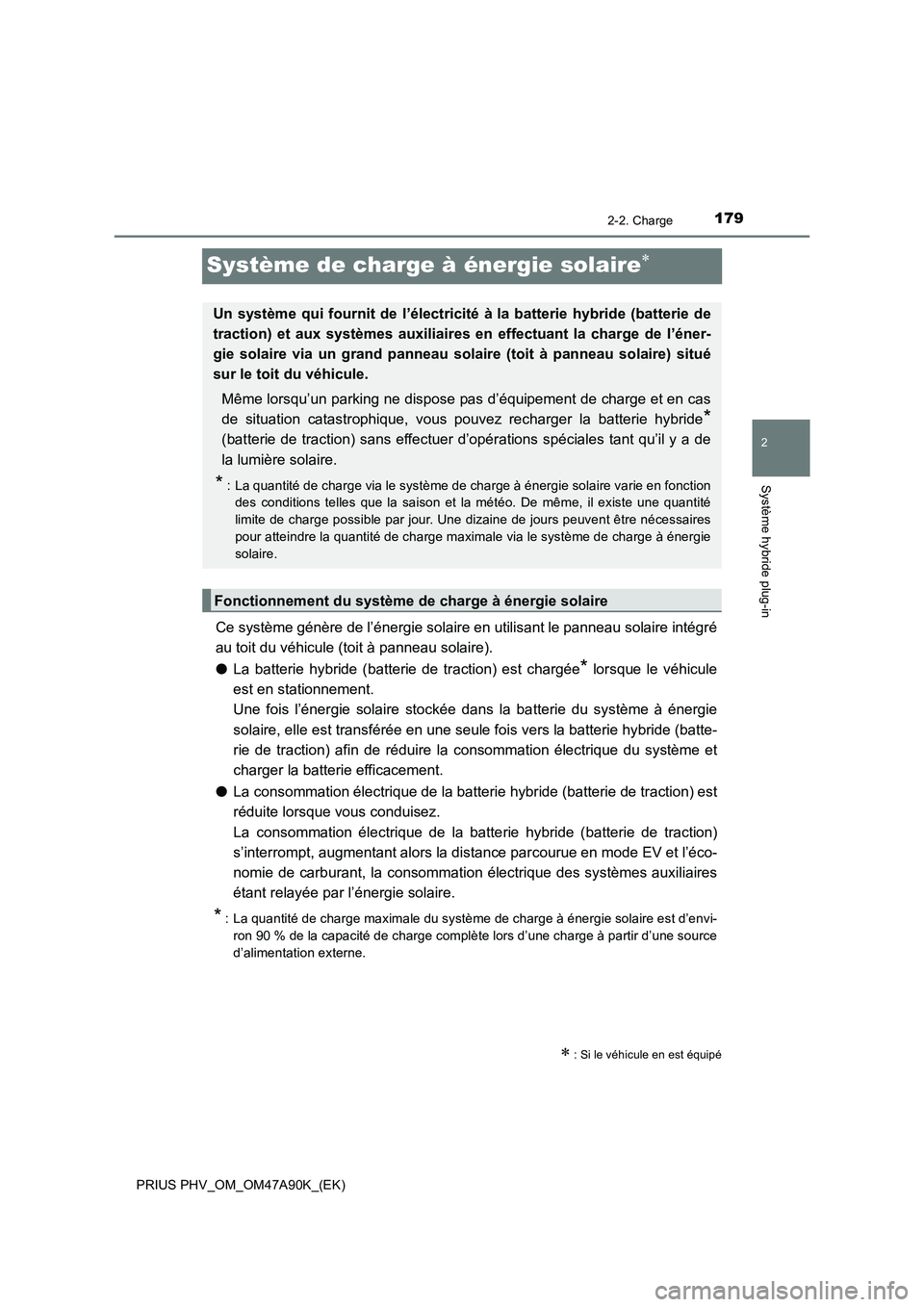

179
2
2-2. Charge
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Système de charge à énergie solaire
Ce système génère de l’énergie solaire en utilisant le panneau solaire intégré
au toit du véhicule (toit à panneau solaire).
●La batterie hybride (batterie de traction) est chargée
* lorsque le véhicule
est en stationnement.
Une fois l’énergie solaire stockée dans la batterie du système à énergie
solaire, elle est transférée en une seule fois vers la batterie hybride (batte-
rie de traction) afin de réduire la consommation électrique du système et
charger la batterie efficacement.
●La consommation électrique de la batterie hybride (batterie de traction) est
réduite lorsque vous conduisez.
La consommation électrique de la batterie hybride (batterie de traction)
s’interrompt, augmentant alors la distance parcourue en mode EV et l’éco-
nomie de carburant, la consommation électrique des systèmes auxiliaires
étant relayée par l’énergie solaire.
*: La quantité de charge maximale du système de charge à énergie solaire est d’envi-
ron 90 % de la capacité de charge complète lors d’une charge à partir d’une source
d’alimentation externe.
 : Si le véhicule en est équipé
Un système qui fournit de l’électricité à la batterie hybride (batterie de
traction) et aux systèmes auxiliaires en effectuant la charge de l’éner-
gie solaire via un grand panneau solaire (toit à panneau solaire) situé
sur le toit du véhicule.
Même lorsqu’un parking ne dispose pas d’équipement de charge et en cas
de situation catastrophique, vous pouvez recharger la batterie hybride
*
(batterie de traction) sans effectuer d’opérations spéciales tant qu’il y a de
la lumière solaire.
* : La quantité de charge via le système de charge à énergie solaire varie en fonction
des conditions telles que la saison et la météo. De même, il existe une quantité
limite de charge possible par jour. Une dizaine de jours peuvent être nécessaires
pour atteindre la quantité de charge maximale via le système de charge à énergie
solaire.
Fonctionnement du système de charge à énergie solaire

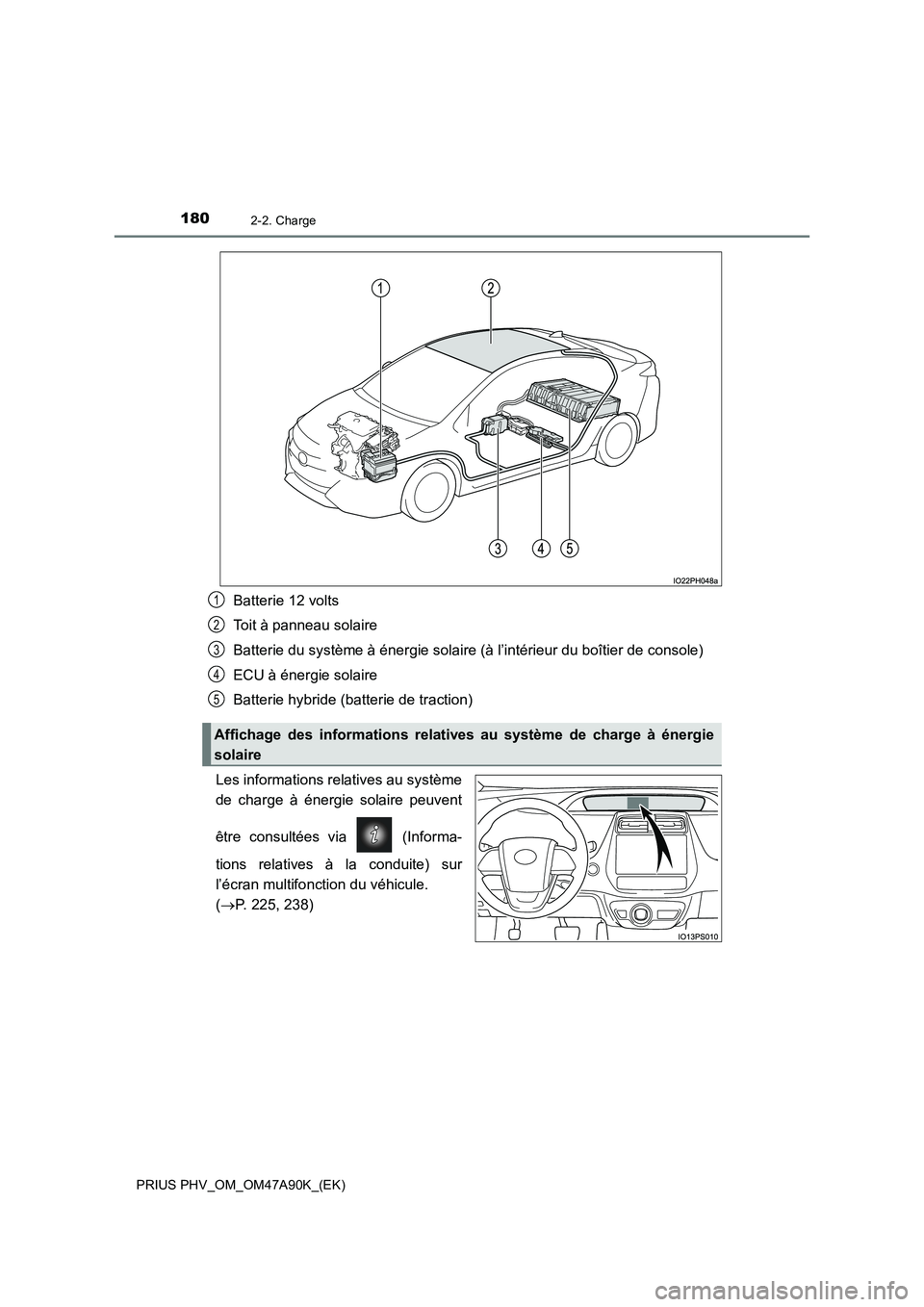

1802-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
Batterie 12 volts
Toit à panneau solaire
Batterie du système à énergie solaire (à l’intérieur du boîtier de console)
ECU à énergie solaire
Batterie hybride (batterie de traction)
Les informations relatives au système
de charge à énergie solaire peuvent
être consultées via (Informa-
tions relatives à la conduite) sur
l’écran multifonction du véhicule.
(P. 225, 238)
Affichage des informations relatives au système de charge à énergie
solaire
1
2
3
4
5
