TOYOTA PRIUS PLUG-IN HYBRID 2017 Omistajan Käsikirja (in Finnish)

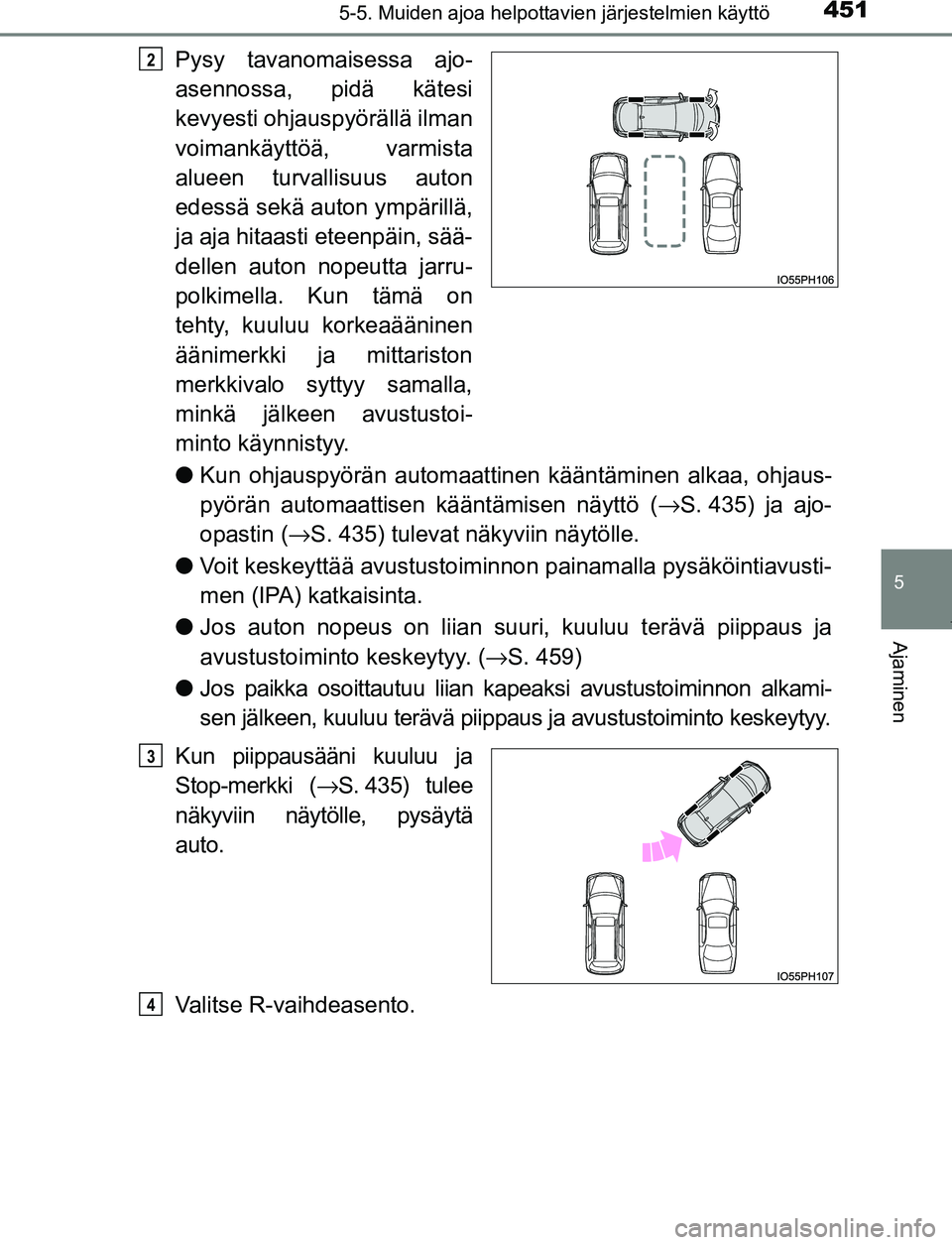

4515-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
Pysy tavanomaisessa ajo-
asennossa, pidä kätesi
kevyesti ohjauspyörällä ilman
voimankäyttöä, varmista
alueen turvallisuus auton
edessä sekä auton ympärillä,
ja aja hitaasti eteenpäin, sää-
dellen auton nopeutta jarru-
polkimella. Kun tämä on
tehty, kuuluu korkeaääninen
äänimerkki ja mittariston
merkkivalo syttyy samalla,
minkä jälkeen avustustoi-
minto käynnistyy.
●Kun ohjauspyörän automaattinen kääntäminen alkaa, ohjaus-
pyörän automaattisen kääntämisen näyttö ( →S. 435) ja ajo-
opastin (→ S. 435) tulevat näkyviin näytölle.
● Voit keskeyttää avustustoiminno n painamalla pysäköintiavusti-
men (IPA) katkaisinta.
● Jos auton nopeus on liian suuri, kuuluu terävä piippaus ja
avustustoiminto keskeytyy. ( →S. 459)
● Jos paikka osoittautuu liian kapeaksi avustustoiminnon alkami-
sen jälkeen, kuuluu terävä piippaus ja avustustoiminto keskeytyy.
Kun piippausääni kuuluu ja
Stop-merkki ( →S. 435) tulee
näkyviin näytölle, pysäytä
auto.
Valitse R-vaihdeasento.2
3
4
OM47A89FI.book Page 451 Monday, February 13, 2017 3:39 PM

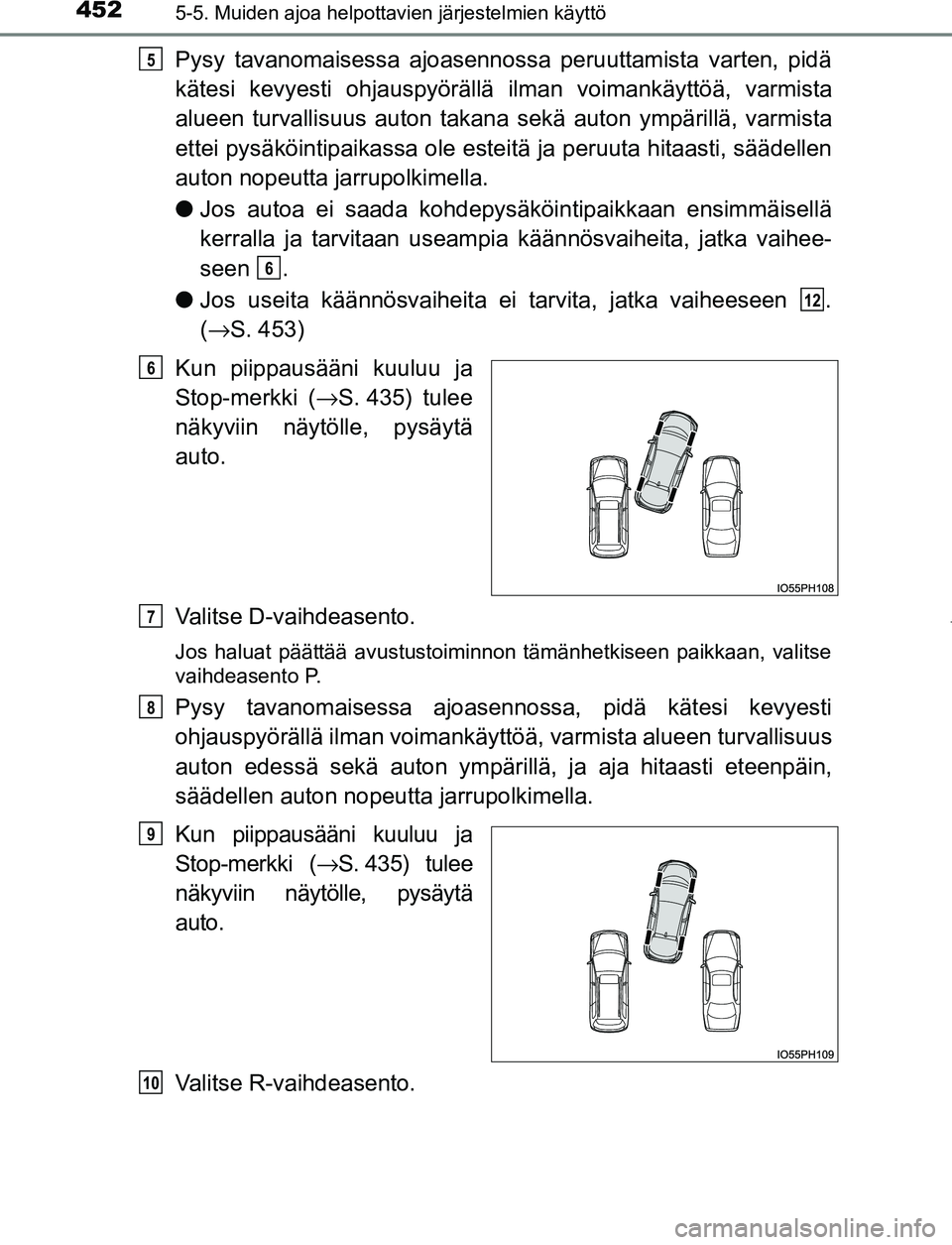

4525-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
Pysy tavanomaisessa ajoasennossa peruuttamista varten, pidä
kätesi kevyesti ohjauspyörällä ilman voimankäyttöä, varmista
alueen turvallisuus auton takana sekä auton ympärillä, varmista
ettei pysäköintipaikassa ole esteitä ja peruuta hitaasti, säädellen
auton nopeutta jarrupolkimella.
● Jos autoa ei saada kohdepysä köintipaikkaan ensimmäisellä
kerralla ja tarvitaan useampia käännösvaiheita, jatka vaihee-
seen .
● Jos useita käännösvaiheita ei tarvita, jatka vaiheeseen .
(→ S. 453)
Kun piippausääni kuuluu ja
Stop-merkki (→ S. 435) tulee
näkyviin näytölle, pysäytä
auto.
Valitse D-vaihdeasento.
Jos haluat päättää avustustoiminnon tämänhetkiseen paikkaan, valitse
vaihdeasento P.
Pysy tavanomaisessa ajoasennossa, pidä kätesi kevyesti
ohjauspyörällä ilman voimankäyttöä, varmista alueen turvallisuus
auton edessä sekä auton ympärillä, ja aja hitaasti eteenpäin,
säädellen auton nopeutta jarrupolkimella.
Kun piippausääni kuuluu ja
Stop-merkki ( →S. 435) tulee
näkyviin näytölle, pysäytä
auto.
Valitse R-vaihdeasento.
5
6
12
6
7
8
9
10
OM47A89FI.book Page 452 Monday, February 13, 2017 3:39 PM

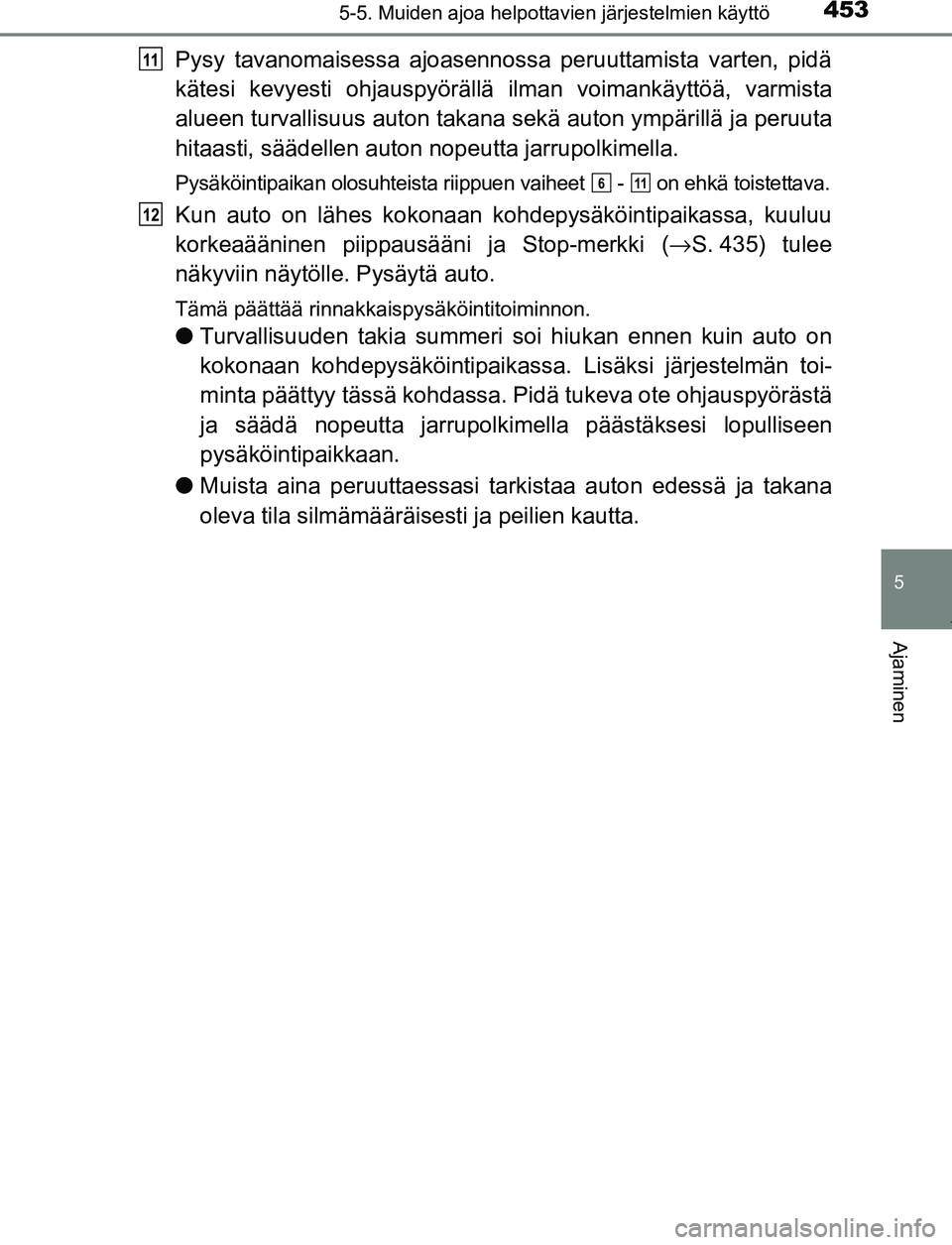

4535-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
Pysy tavanomaisessa ajoasennossa peruuttamista varten, pidä
kätesi kevyesti ohjauspyörällä ilman voimankäyttöä, varmista
alueen turvallisuus auton takana sekä auton ympärillä ja peruuta
hitaasti, säädellen auton nopeutta jarrupolkimella.
Pysäköintipaikan olosuhteista riippuen vaiheet - on ehkä toistettava.
Kun auto on lähes kokonaan ko hdepysäköintipaikassa, kuuluu
korkeaääninen piippausääni ja Stop-merkki ( →S. 435) tulee
näkyviin näytölle. Pysäytä auto.
Tämä päättää rinnakkaispysäköintitoiminnon.
● Turvallisuuden takia summeri soi hiukan ennen kuin auto on
kokonaan kohdepysäköintipaikassa. Lisäksi järjestelmän toi-
minta päättyy tässä kohdassa. Pi dä tukeva ote ohjauspyörästä
ja säädä nopeutta jarrupolkim ella päästäksesi lopulliseen
pysäköintipaikkaan.
● Muista aina peruuttaessasi tarkistaa auton edessä ja takana
oleva tila silmämääräisesti ja peilien kautta.
11
611
12
OM47A89FI.book Page 453 Monday, February 13, 2017 3:39 PM

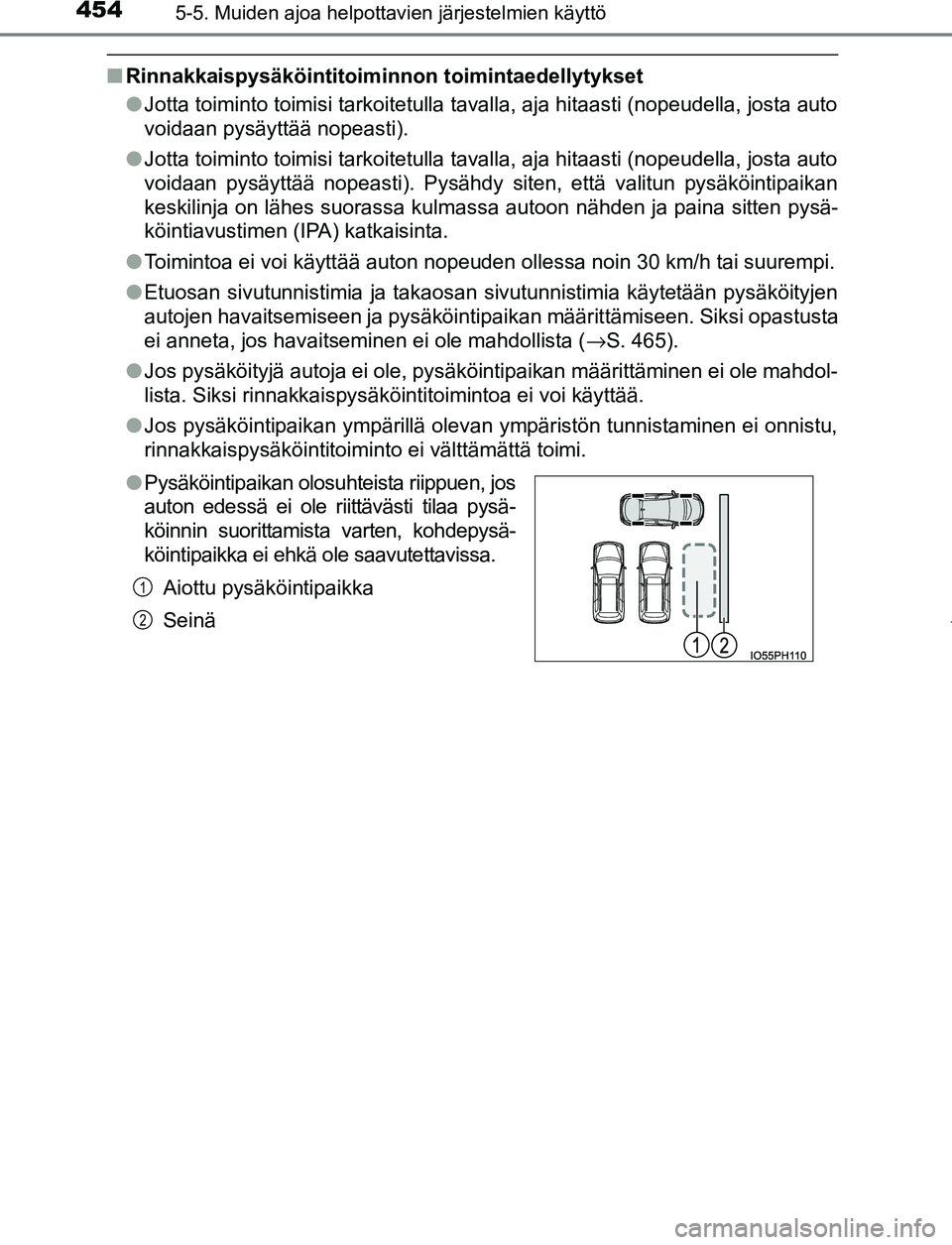

4545-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
■Rinnakkaispysäköintitoiminnon toimintaedellytykset
●Jotta toiminto toimisi tarkoitetulla tavalla, aja hitaasti (nopeudella, josta auto
voidaan pysäyttää nopeasti).
● Jotta toiminto toimisi tarkoitetulla tavalla, aja hitaasti (nopeudella, josta auto
voidaan pysäyttää nopeasti). Pysähdy siten, että valitun pysäköintipaikan
keskilinja on lähes suorassa kulmassa autoon nähden ja paina sitten pysä-
köintiavustimen (IPA) katkaisinta.
● Toimintoa ei voi käyttää auton nopeuden ollessa noin 30 km/h tai suurempi.
● Etuosan sivutunnistimia ja takaosan sivutunnistimia käytetään pysäköityjen
autojen havaitsemiseen ja pysäköintipaikan määrittämiseen. Siksi opastusta
ei anneta, jos havaitseminen ei ole mahdollista ( →S. 465).
● Jos pysäköityjä autoja ei ole, pysäköintipaikan mää\
rittäminen ei ole mahdol-
lista. Siksi rinnakkaispysäköintitoimintoa ei voi käyttää\
.
● Jos pysäköintipaikan ympärillä olevan ympäristön tunnistaminen ei onnistu,
rinnakkaispysäköintitoiminto ei välttämättä toimi.
● Pysäköintipaikan olosuhteista riippuen, jos
auton edessä ei ole riittävästi tilaa pysä-
köinnin suorittamista varten, kohdepysä-
köintipaikka ei ehkä ole saavutettavissa.
Aiottu pysäköintipaikka
Seinä
1
2
OM47A89FI.book Page 454 Monday, February 13, 2017 3:39 PM

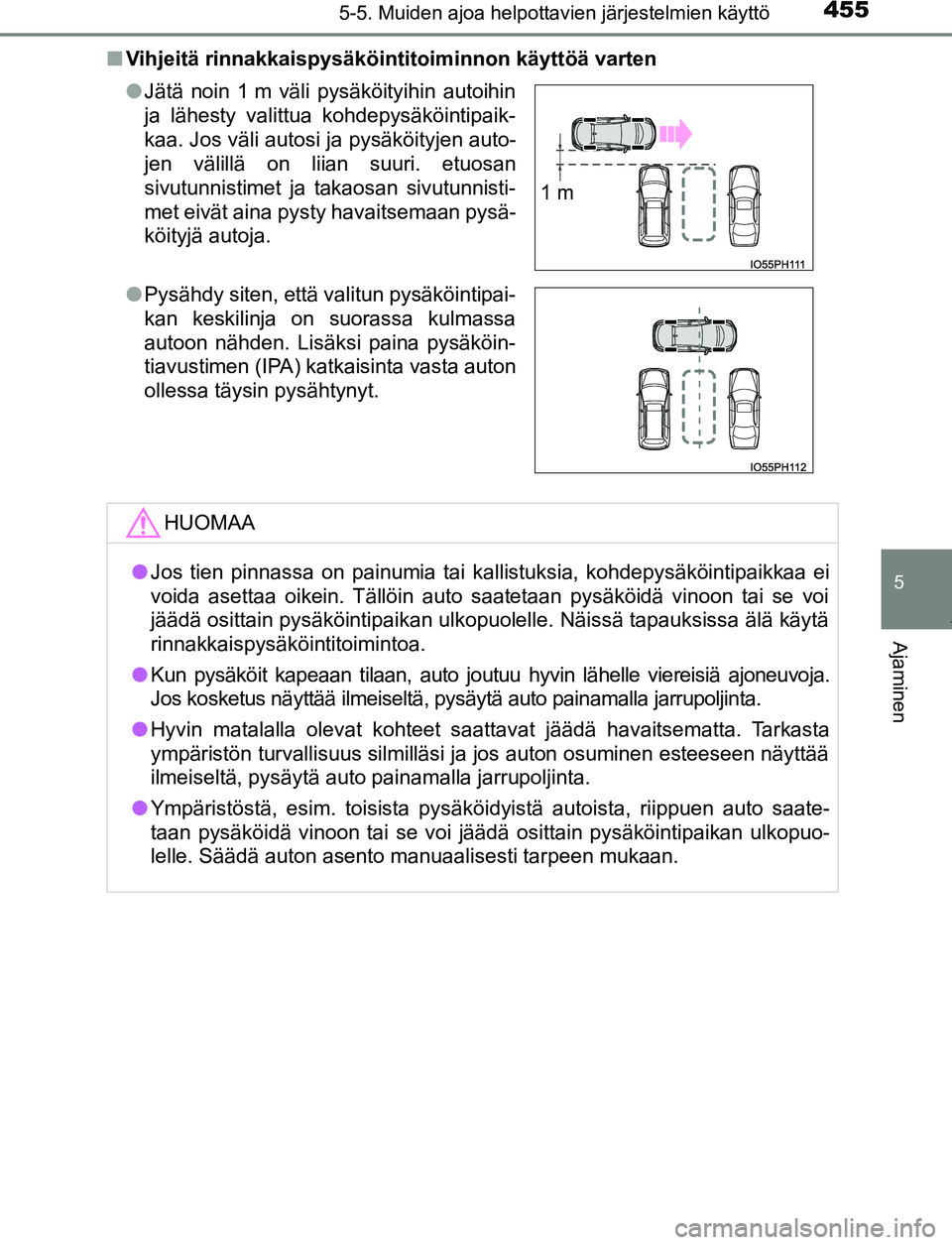

4555-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
■Vihjeitä rinnakkaispysäköintitoiminnon käyttöä varten
●Jätä noin 1 m väli pysäköityihin autoihin
ja lähesty valittua kohdepysäköintipaik-
kaa. Jos väli autosi ja pysäköityjen auto-
jen välillä on liian suuri. etuosan
sivutunnistimet ja takaosan sivutunnisti-
met eivät aina pysty havaitsemaan pysä-
köityjä autoja.
● Pysähdy siten, että valitun pysäköintipai-
kan keskilinja on suorassa kulmassa
autoon nähden. Lisäksi paina pysäköin-
tiavustimen (IPA) katkaisinta vasta auton
ollessa täysin pysähtynyt.
HUOMAA
●Jos tien pinnassa on painumia tai kallistuksia, kohdepysäköintipaikkaa ei
voida asettaa oikein. Tällöin auto saatetaan pysäköidä vinoon tai se voi
jäädä osittain pysäköintipaikan ulkopuolelle. Näissä tapauksissa älä käytä
rinnakkaispysäköintitoimintoa.
● Kun pysäköit kapeaan tilaan, auto joutuu hyvin lähelle viereisiä ajoneuvoja.
Jos kosketus näyttää ilmeiseltä, pysä ytä auto painamalla jarrupoljinta.
● Hyvin matalalla olevat kohteet saattavat jäädä havaitsematta. Tarkasta
ympäristön turvallisuus silmilläsi ja jos auton osuminen esteeseen näyttää
ilmeiseltä, pysäytä auto painamalla jarrupoljinta.
● Ympäristöstä, esim. toisista pysäköidyistä autoista, riippuen auto saate-
taan pysäköidä vinoon tai se voi jäädä osittain pysäköintipaikan ulkopuo-
lelle. Säädä auton asento manuaalisesti tarpeen mukaan.
1 m
OM47A89FI.book Page 455 Monday, February 13, 2017 3:39 PM

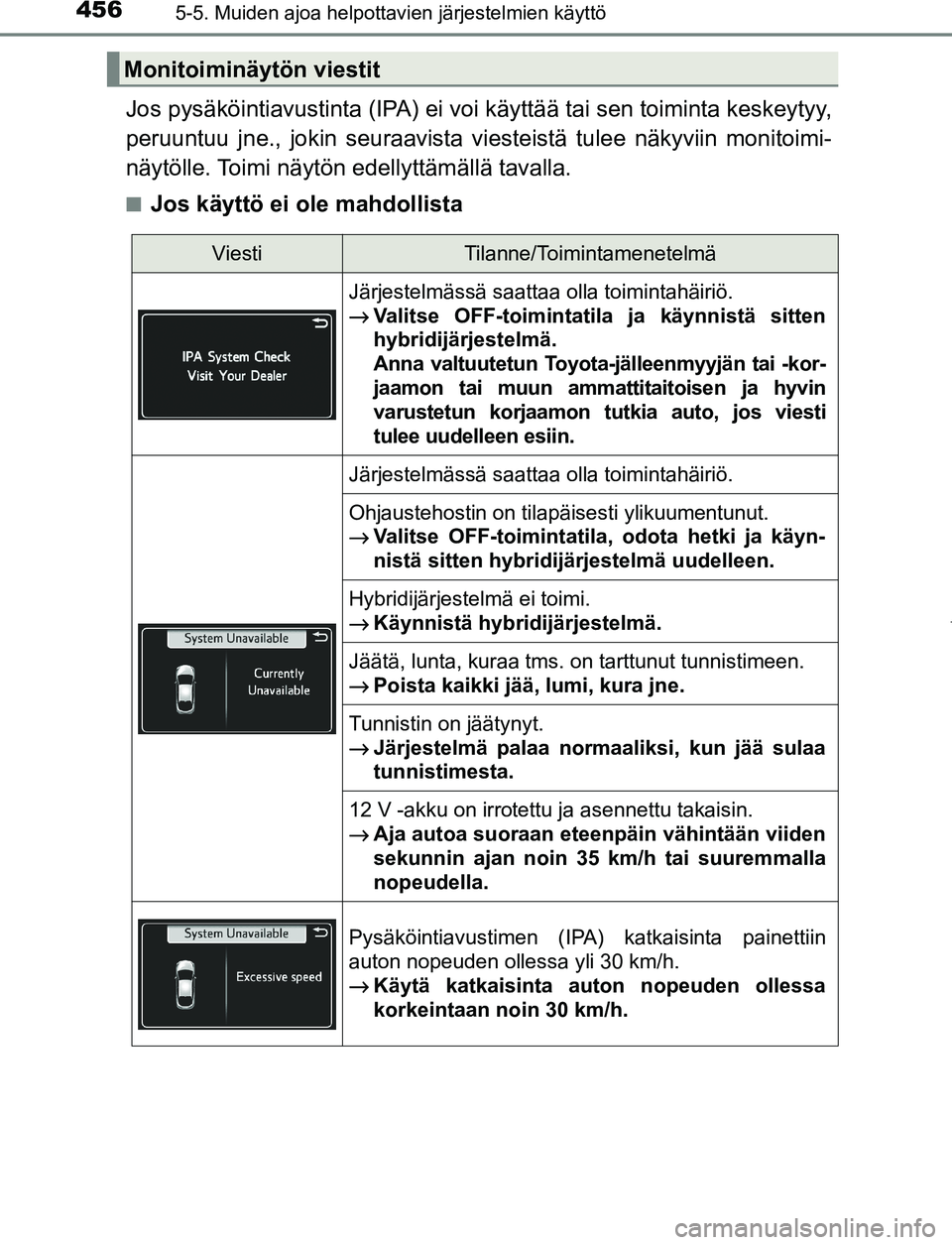

4565-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
Jos pysäköintiavustinta (IPA) ei voi käyttää tai sen toiminta keskeytyy,
peruuntuu jne., jokin seuraavista viesteistä tulee näkyviin monitoimi-
näytölle. Toimi näytön edellyttämällä tavalla.
■Jos käyttö ei ole mahdollista
Monitoiminäytön viestit
ViestiTilanne/Toimintamenetelmä
Järjestelmässä saattaa olla toimintahäiriö.
→
Valitse OFF-toimintatila ja käynnistä sitten
hybridijärjestelmä.
Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto, jos viesti
tulee uudelleen esiin.
Järjestelmässä saattaa olla toimintahäiriö.
Ohjaustehostin on tilapäisesti ylikuumentunut.
→
Valitse OFF-toimintatila, odota hetki ja käyn-
nistä sitten hybridijärjestelmä uudelleen.
Hybridijärjestelmä ei toimi.
→
Käynnistä hybridijärjestelmä.
Jäätä, lunta, kuraa tms. on tarttunut tunnistimeen.
→
Poista kaikki jää, lumi, kura jne.
Tunnistin on jäätynyt.
→
Järjestelmä palaa normaaliksi, kun jää sulaa
tunnistimesta.
12 V -akku on irrotettu ja asennettu takaisin.
→
Aja autoa suoraan eteenpäin vähintään viiden
sekunnin ajan noin 35 km/h tai suuremmalla
nopeudella.
Pysäköintiavustimen (IPA) katkaisinta painettiin
auton nopeuden ollessa yli 30 km/h.
→
Käytä katkaisinta auton nopeuden ollessa
korkeintaan noin 30 km/h.
OM47A89FI.book Page 456 Monday, February 13, 2017 3:39 PM

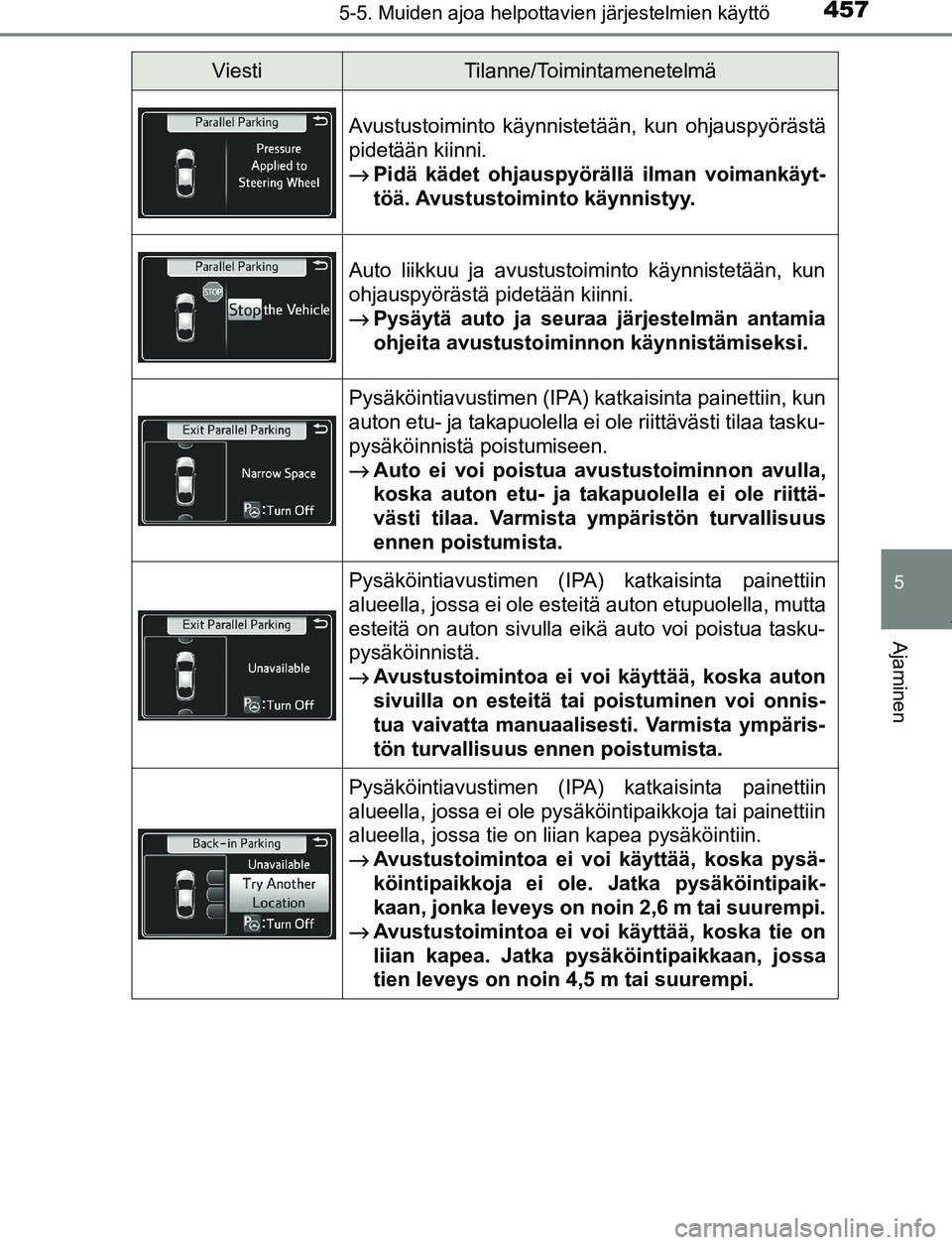

4575-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
Avustustoiminto käynnistetään, kun ohjauspyörästä
pidetään kiinni.
→
Pidä kädet ohjauspyörällä ilman voimankäyt-
töä. Avustustoiminto käynnistyy.
Auto liikkuu ja avustustoiminto käynnistetään, kun
ohjauspyörästä pidetään kiinni.
→
Pysäytä auto ja seuraa järjestelmän antamia
ohjeita avustustoiminnon käynnistämiseksi.
Pysäköintiavustimen (IPA) katkaisinta painettiin, kun
auton etu- ja takapuolella ei ole riittävästi tilaa tasku-
pysäköinnistä poistumiseen.
→
Auto ei voi poistua avustustoiminnon avulla,
koska auton etu- ja takapuolella ei ole riittä-
västi tilaa. Varmista ympäristön turvallisuus
ennen poistumista.
Pysäköintiavustimen (IPA) katkaisinta painettiin
alueella, jossa ei ole esteitä auton etupuolella, mutta
esteitä on auton sivulla eikä auto voi poistua tasku-
pysäköinnistä.
→
Avustustoimintoa ei voi käyttää, koska auton
sivuilla on esteitä tai poistuminen voi onnis-
tua vaivatta manuaalisesti. Varmista ympäris-
tön turvallisuus ennen poistumista.
Pysäköintiavustimen (IPA) katkaisinta painettiin
alueella, jossa ei ole pysäköintipaikkoja tai painettiin
alueella, jossa tie on liian kapea pysäköintiin.
→
Avustustoimintoa ei voi käyttää, koska pysä-
köintipaikkoja ei ole. Jatka pysäköintipaik-
kaan, jonka leveys on noin 2,6 m tai suurempi.
→
Avustustoimintoa ei voi käyttää, koska tie on
liian kapea. Jatka pysäköintipaikkaan, jossa
tien leveys on noin 4,5 m tai suurempi.
ViestiTilanne/Toimintamenetelmä
OM47A89FI.book Page 457 Monday, February 13, 2017 3:39 PM

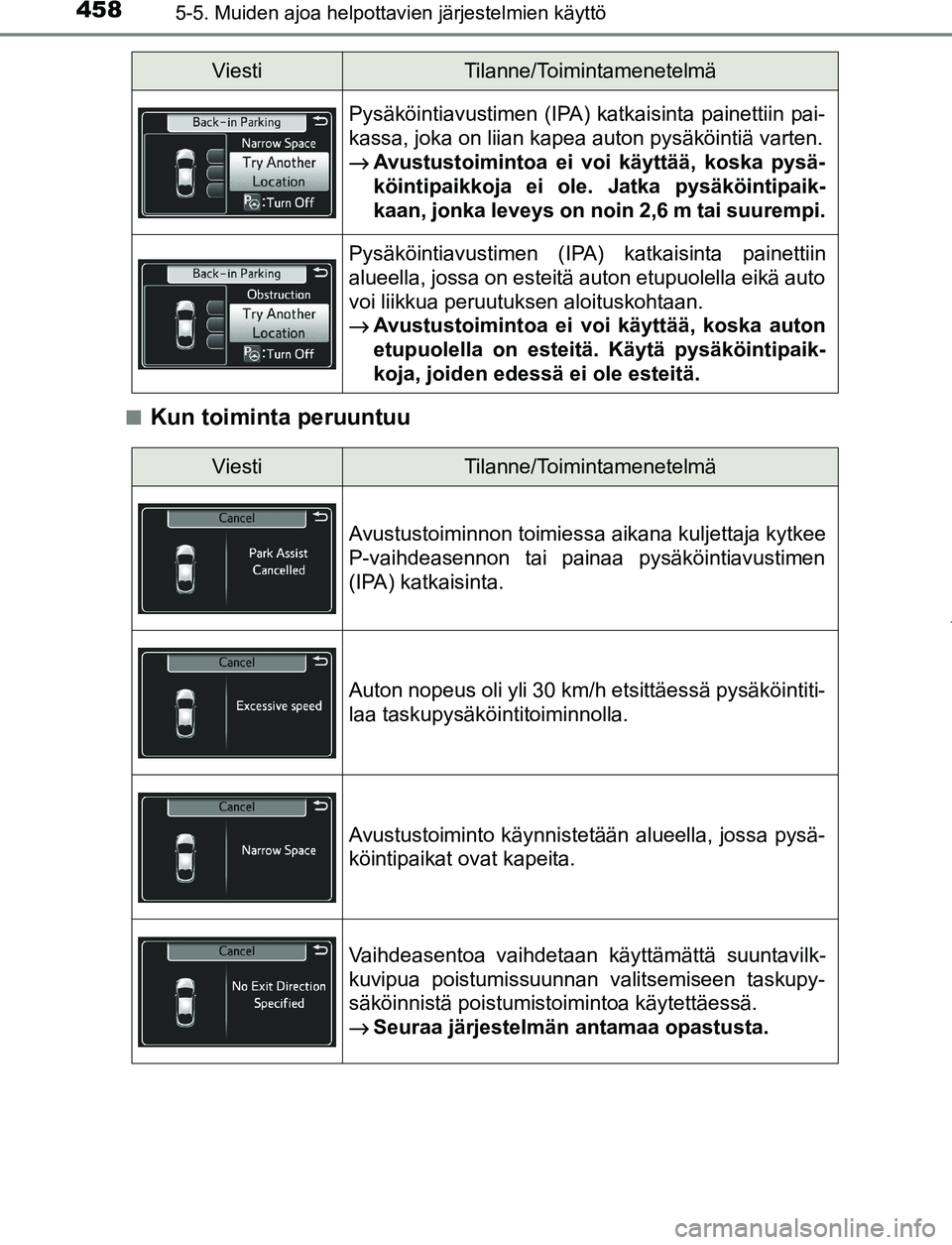

4585-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI■
Kun toiminta peruuntuu
Pysäköintiavustimen (IPA) katkaisinta painettiin pai-
kassa, joka on liian kapea auton pysäköintiä varten.
→
Avustustoimintoa ei voi käyttää, koska pysä-
köintipaikkoja ei ole. Jatka pysäköintipaik-
kaan, jonka leveys on noin 2,6 m tai suurempi.
Pysäköintiavustimen (IPA) katkaisinta painettiin
alueella, jossa on esteitä auton etupuolella eikä auto
voi liikkua peruutuksen aloituskohtaan.
→
Avustustoimintoa ei
voi käyttää, koska auton
etupuolella on esteitä. Käytä pysäköintipaik-
koja, joiden edessä ei ole esteitä.
ViestiTilanne/Toimintamenetelmä
ViestiTilanne/Toimintamenetelmä
Avustustoiminnon toimiessa aikana kuljettaja kytkee
P-vaihdeasennon tai painaa pysäköintiavustimen
(IPA) katkaisinta.
Auton nopeus oli yli 30 km/h etsittäessä pysäköintiti-
laa taskupysäköintitoiminnolla.
Avustustoiminto käynnistetään alueella, jossa pysä-
köintipaikat ovat kapeita.
Vaihdeasentoa vaihdetaan käyttämättä suuntavilk-
kuvipua poistumissuunnan valitsemiseen taskupy-
säköinnistä poistumistoimintoa käytettäessä.
→
Seuraa järjestelmän antamaa opastusta.
OM47A89FI.book Page 458 Monday, February 13, 2017 3:39 PM

4595-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

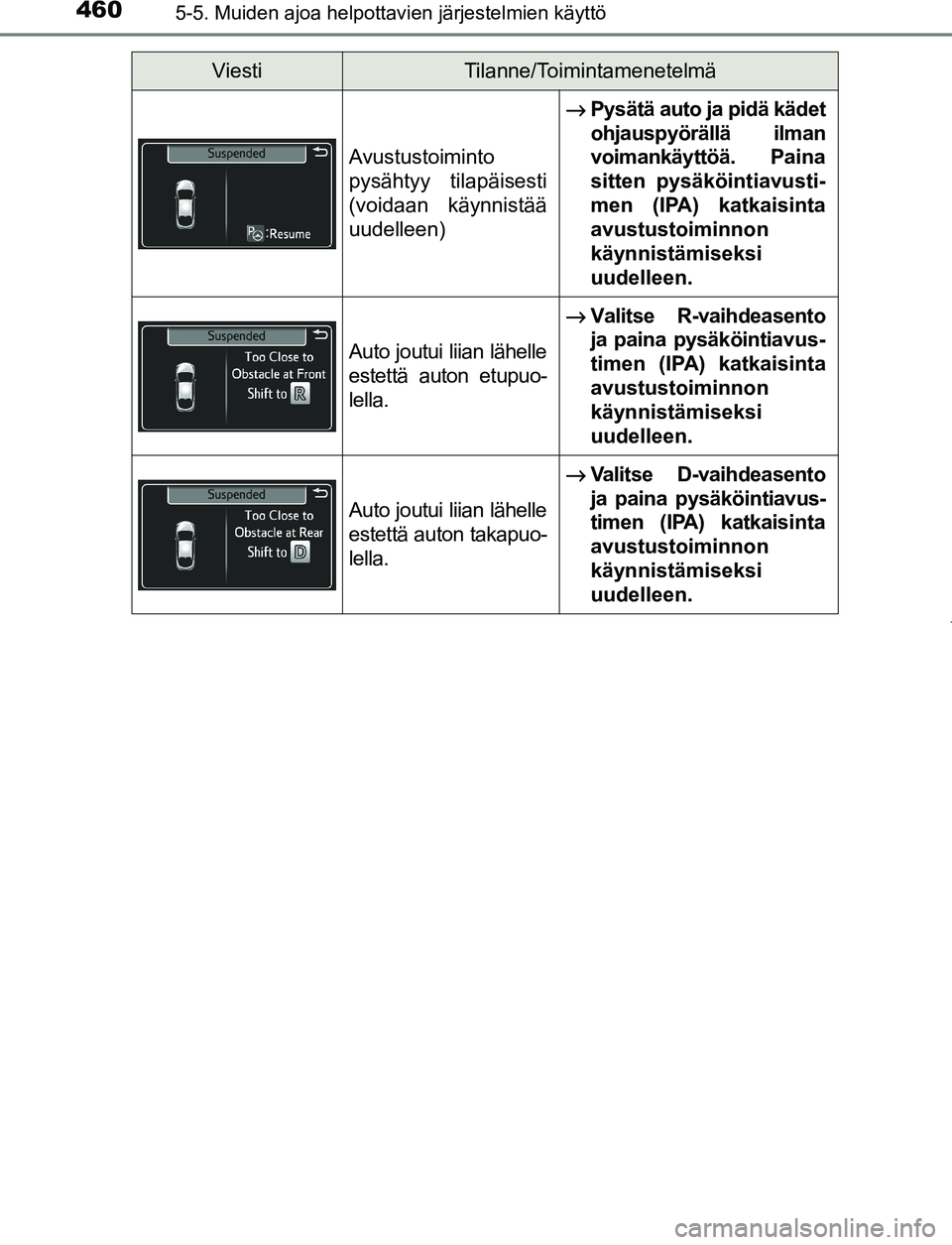

■Kun toiminta keskeytyy tilapäisesti
Avustustoiminnon käynnistyessä auto kulkee opas-
tukseen nähden vastakkaiseen suuntaan.
→
Seuraa järjestelmän antamaa opastusta jat-
kaaksesi.
Käännösliikkeiden maksimimäärä on saavutettu
avustustoiminnon toimiessa tai kohdepysäköinti-
paikkaa ei voida tavoittaa, koska avustustoimintoa
käytetään jyrkästi viettävällä tiellä.
→
Seuraa avustustoiminnon opastusta ja käytä
järjestelmää suuremmassa tilassa, joka ei
vietä jyrkästi.
ViestiTilanne/Toimintamenetelmä
ViestiTilanne/Toimintamenetelmä
Kuljettaja pitää kiinni
ohjauspyörästä avus-
tustoiminnon aikana.→
Pysätä auto ja pidä kädet
ohjauspyörällä ilman
voimankäyttöä. Paina
sitten pysäköintiavus-
timen (IPA) katkaisinta
avustustoiminnon käyn-
nistämiseksi uudelleen.
Auton nopeus ylittää
7 km/h avustustoi-
minnon aikana.
Pysäköintiavustimen
(IPA) katkaisinta pai-
netaan avustustoimin-
non ollessa tilapäi-
sesti pysäytettynä ja
ohjauspyörästä pide-
tään kiinni.→
Pidä kädet ohjauspyö-
rällä ilman voimankäyt-
töä. Pysäytä auto avus-
tustoiminnon
käynnistämiseksi
uudelleen.
Pysäköintiavustimen
(IPA) katkaisinta pai-
netaan avustustoimin-
non ollessa tilapäi-
sesti pysäytettynä ja
auton liikkuessa.
OM47A89FI.book Page 459 Monday, February 13, 2017 3:39 PM

4605-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
Avustustoiminto
pysähtyy tilapäisesti
(voidaan käynnistää
uudelleen)→
Pysätä auto ja pidä kädet
ohjauspyörällä ilman
voimankäyttöä. Paina
sitten pysäköintiavusti-
men (IPA) katkaisinta
avustustoiminnon
käynnistämiseksi
uudelleen.
Auto joutui liian lähelle
estettä auton etupuo-
lella.
→Valitse R-vaihdeasento
ja paina pysäköintiavus-
timen (IPA) katkaisinta
avustustoiminnon
käynnistämiseksi
uudelleen.
Auto joutui liian lähelle
estettä auton takapuo-
lella.
→Valitse D-vaihdeasento
ja paina pysäköintiavus-
timen (IPA) katkaisinta
avustustoiminnon
käynnistämiseksi
uudelleen.
ViestiTilanne/Toimintamenetelmä
OM47A89FI.book Page 460 Monday, February 13, 2017 3:39 PM
