TOYOTA PRIUS PLUG-IN HYBRID 2017 Omistajan Käsikirja (in Finnish)

6618-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

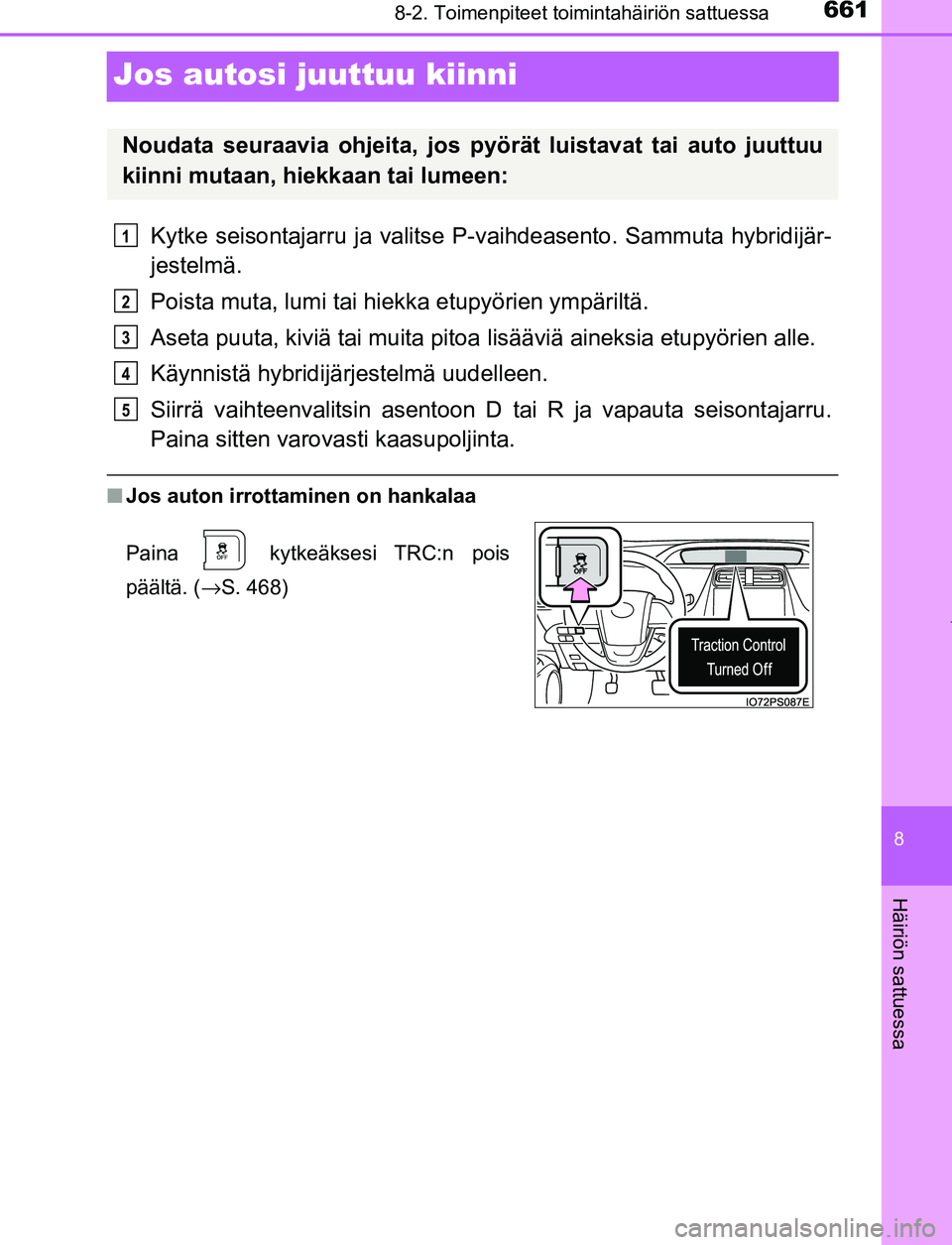

Jos autosi juuttuu kiinni
Kytke seisontajarru ja valitse P-vaihdeasento. Sammuta hybridijär-
jestelmä.
Poista muta, lumi tai hiekka etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Paina sitten varova sti kaasupoljinta.
■Jos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois
päältä. ( →S. 468)
1
2
3
4
5
OM47A89FI.book Page 661 Monday, February 13, 2017 3:39 PM

6628-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

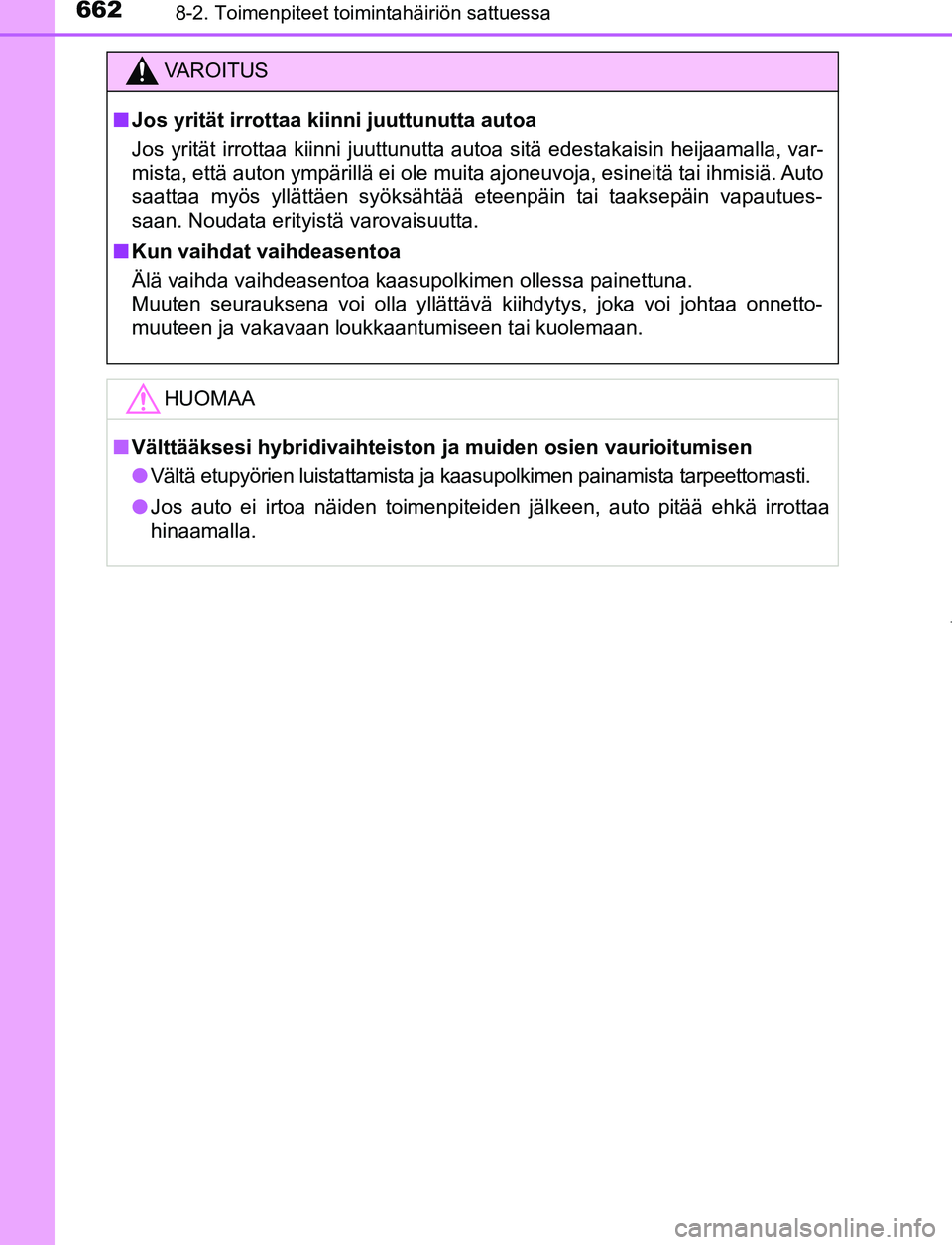

VAROITUS
■ Jos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, var-
mista, että auton ympärillä ei ole muita ajoneuvoja, esineitä tai ihmisiä. Auto
saattaa myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
■ Kun vaihdat vaihdeasentoa
Älä vaihda vaihdeasentoa kaasupolkimen ollessa painettuna.
Muuten seurauksena voi olla yllättävä kiihdytys, joka voi johtaa onnetto-
muuteen ja vakavaan loukkaantumiseen tai kuolemaan.
HUOMAA
■Välttääksesi hybridivaihteiston ja muiden osien vaurioitumisen
● Vältä etupyörien luistattamista ja kaasupolkimen painamista tarpeettomasti.
● Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää ehkä irrottaa
hinaamalla.
OM47A89FI.book Page 662 Monday, February 13, 2017 3:39 PM

663
9Tekniset tiedot
OM47A89FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä,
jne.).................................. 664
Polttoainetietoa .................. 674
9-2. Muutettavat asetukset Muutettavat asetukset........ 676
9-3. Alustaminen Alustettavat kohteet ........... 685
OM47A89FI.book Page 663 Monday, February 13, 2017 3:39 PM

6649-1. Tekniset tiedot
OM47A89FI

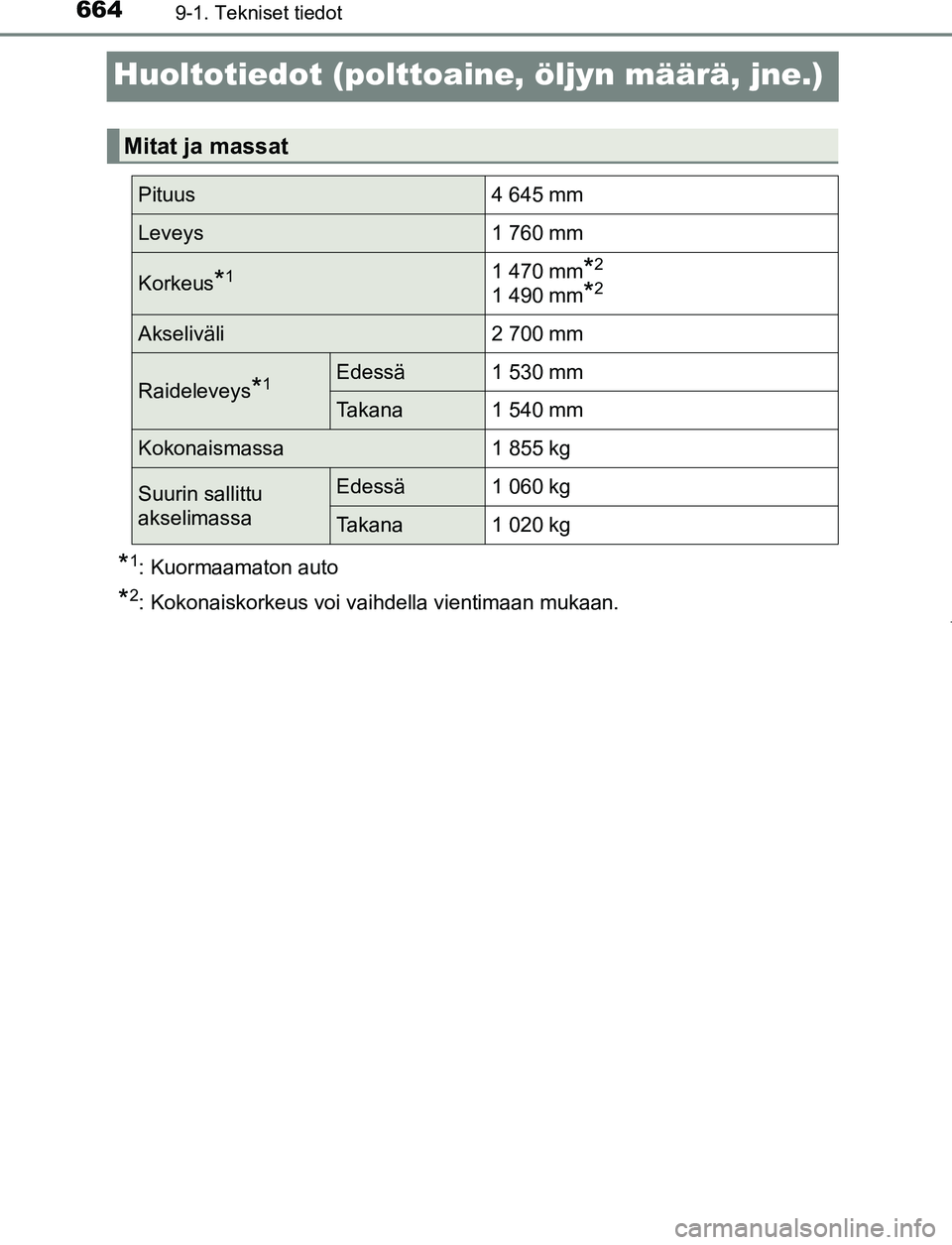

Huoltotiedot (polttoaine, öljyn määrä, jne.)
*1: Kuormaamaton auto
*2: Kokonaiskorkeus voi vaihdella vientimaan mukaan.
Mitat ja massat
Pituus4 645 mm
Leveys1 760 mm
Korkeus*11 470 mm*2
1 490 mm*2
Akseliväli2 700 mm
Raideleveys*1Edessä1 530 mm
Takana1 540 mm
Kokonaismassa1 855 kg
Suurin sallittu
akselimassaEdessä1 060 kg
Takana1 020 kg
OM47A89FI.book Page 664 Monday, February 13, 2017 3:39 PM

6659-1. Tekniset tiedot
OM47A89FI
9
Tekniset tiedot

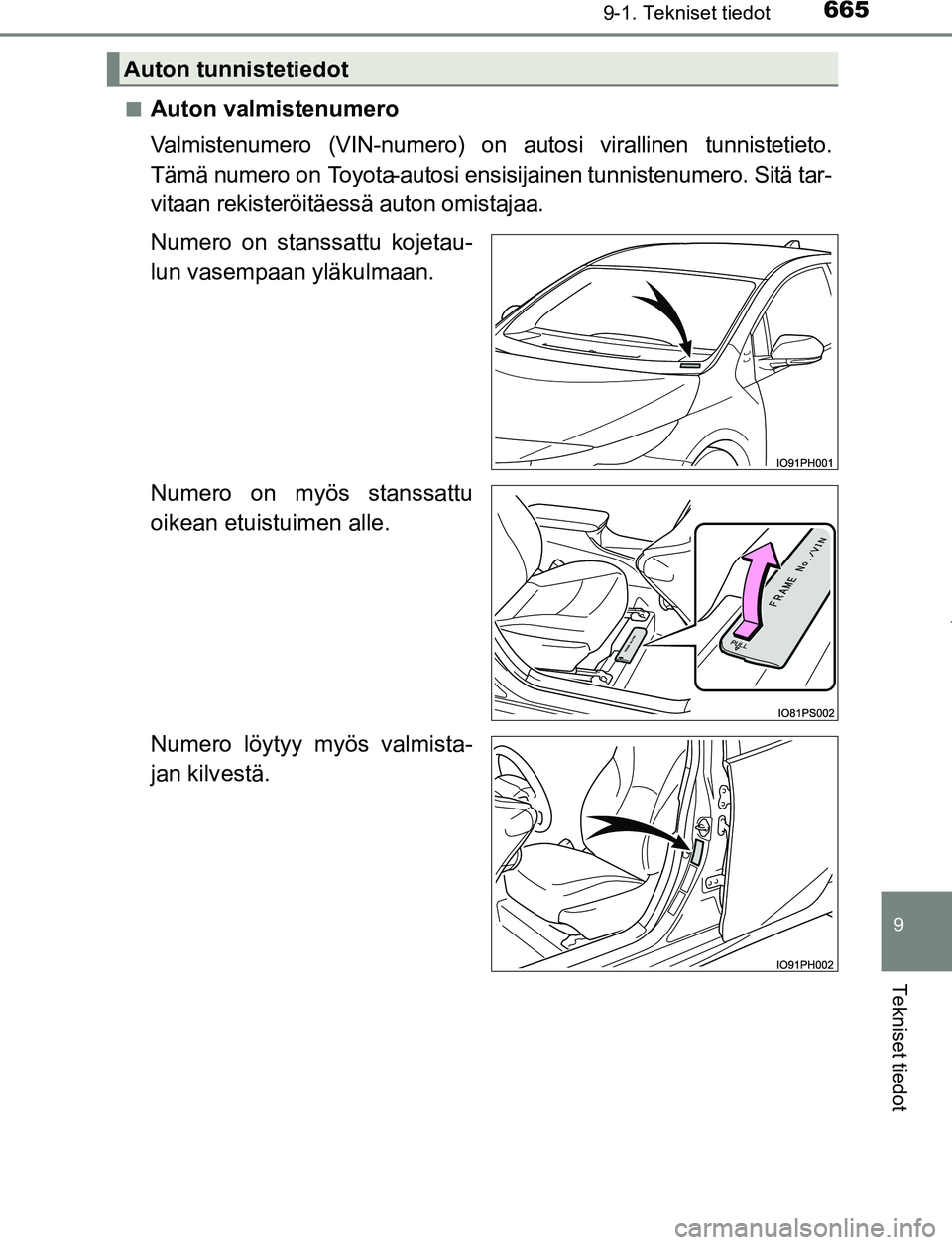

■Auton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto.
Tämä numero on Toyota-autosi ensisijainen tunnistenumero. Sitä tar-
vitaan rekisteröitäessä auton omistajaa.
Numero on stanssattu kojetau-
lun vasempaan yläkulmaan.
Numero on myös stanssattu
oikean etuistuimen alle.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM47A89FI.book Page 665 Monday, February 13, 2017 3:39 PM

6669-1. Tekniset tiedot
OM47A89FI■

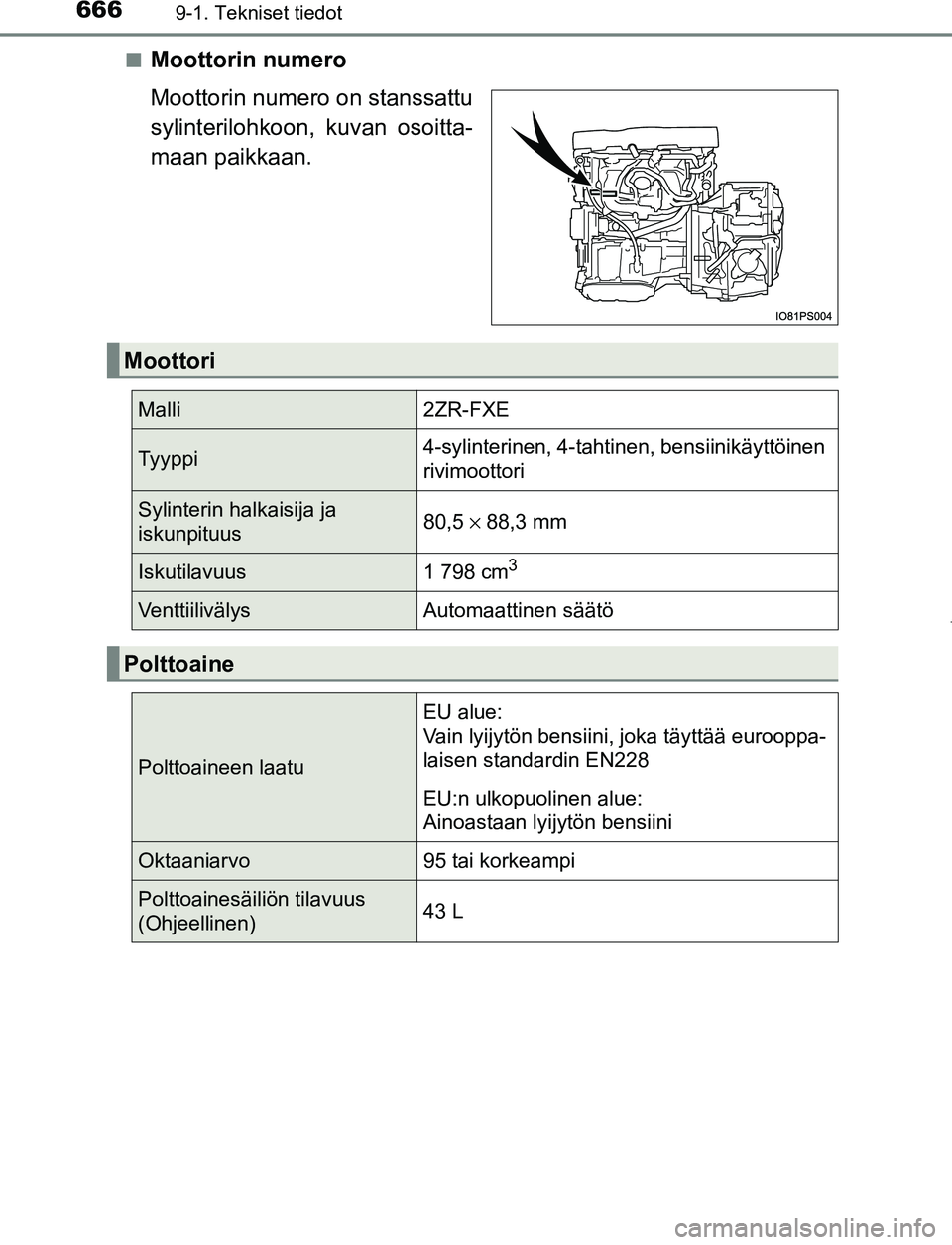

Moottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Moottori
Malli2ZR-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja
iskunpituus80,5 ×
88,3 mm
Iskutilavuus1 798 cm3
VenttiilivälysAutomaattinen säätö
Polttoaine
Polttoaineen laatu
EU alue:
Vain lyijytön bensiini, joka täyttää eurooppa-
laisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)43 L
OM47A89FI.book Page 666 Monday, February 13, 2017 3:39 PM

6679-1. Tekniset tiedot
OM47A89FI
9
Tekniset tiedot

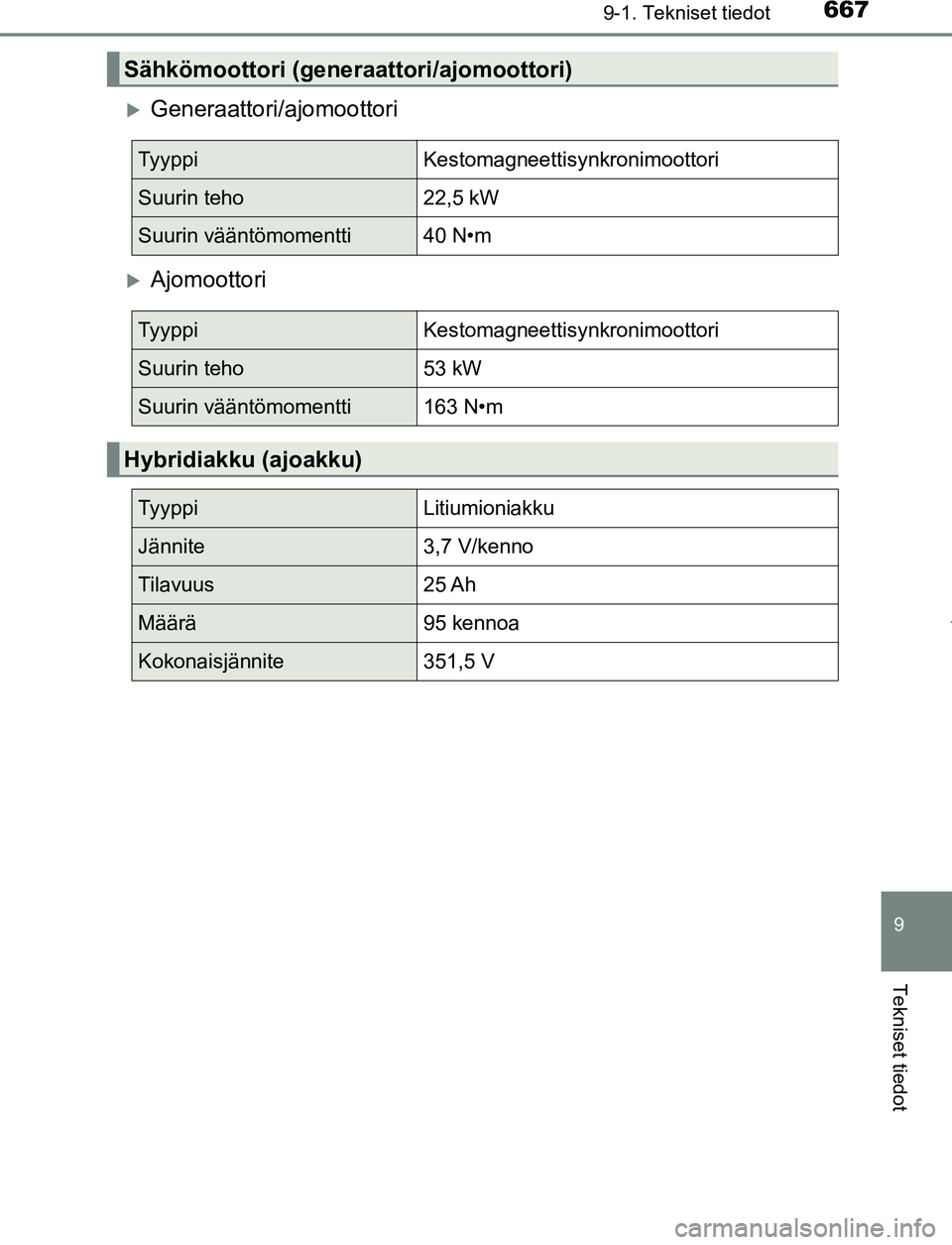

Generaattori/ajomoottori
Ajomoottori
Sähkömoottori (generaattori/ajomoottori)
TyyppiKestomagneettisynkronimoottori
Suurin teho22,5 kW
Suurin vääntömomentti40 N•m
TyyppiKestomagneettisynkronimoottori
Suurin teho53 kW
Suurin vääntömomentti163 N•m
Hybridiakku (ajoakku)
TyyppiLitiumioniakku
Jännite3,7 V/kenno
Tilavuus25 Ah
Määrä95 kennoa
Kokonaisjännite351,5 V
OM47A89FI.book Page 667 Monday, February 13, 2017 3:39 PM

6689-1. Tekniset tiedot
OM47A89FI■
Öljytilavuus (Tyhjennys ja täyttö [Ohjeellinen*])
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Pysäköi auto
tasaiselle alustalle. Lämmitä moottori ja sammuta hybridijärjestelmä, odota
vähintään 5 minuuttia ja tarkasta öljyn taso mittatikulta.
■
Moottoriöljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Myös jotakin toista vastaa vanlaatuista öljyä voidaan käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API luokan SL "Energy-Conserving", SM "Energy-Conserving", SN
"Resource-Conserving" tai ILSAC -moniasteöljy
15W-40:
API-luokan SL, SM tai SN moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaa-
vaa moottoriöljyä erittäin alhai-
sissa lämpötiloissa, saattaa
moottorin käynnistys olla vai-
keaa. Näissä olosuhteissa tulisi
valita SAE 0W-20- tai 5W-30-
moottoriöljy.
Voitelujärjestelmä
Suodattimen kanssa4,2 L
Ilman suodatinta3,9 L
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa Suositus
OM47A89FI.book Page 668 Monday, February 13, 2017 3:39 PM

6699-1. Tekniset tiedot
OM47A89FI
9
Tekniset tiedot
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):• Öljyn viskositeettiluokituksessa 0W-20 0W tarkoittaa, että öljyllä on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on ennen
W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominaisuudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekiste röidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM47A89FI.book Page 669 Monday, February 13, 2017 3:39 PM

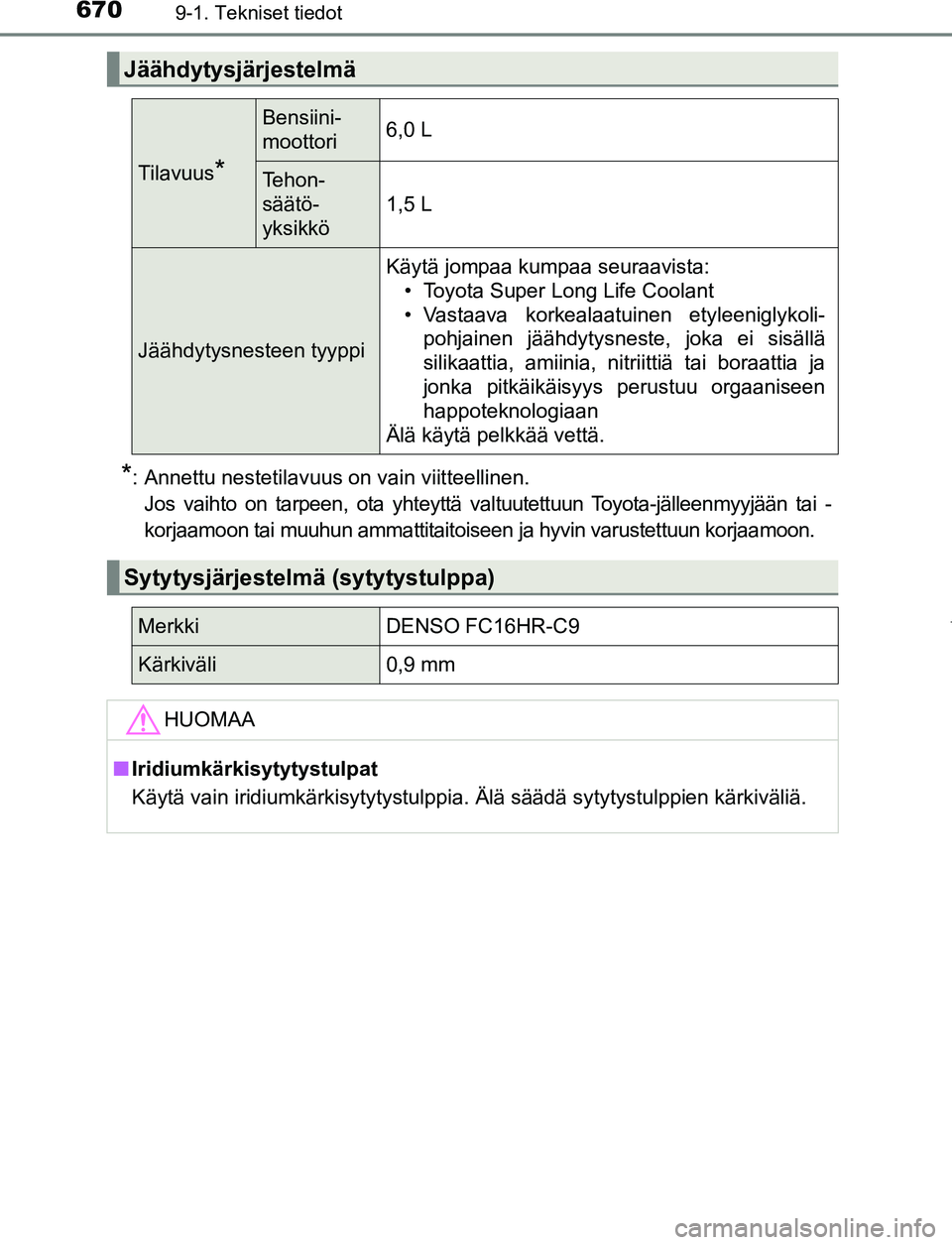

6709-1. Tekniset tiedot
OM47A89FI
*: Annettu nestetilavuus on vain viitteellinen.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -
korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Jäähdytysjärjestelmä
Tilavuus*
Bensiini-
moottori6,0 L
Tehon-
säätö-
yksikkö
1,5 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista: • Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli- pohjainen jäähdytysneste, joka ei sisällä
silikaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu orgaaniseen
happoteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä (sytytystulppa)
MerkkiDENSO FC16HR-C9
Kärkiväli0,9 mm
HUOMAA
■ Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM47A89FI.book Page 670 Monday, February 13, 2017 3:39 PM
