TOYOTA PRIUS PLUG-IN HYBRID 2018 Betriebsanleitungen (in German)

3915-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

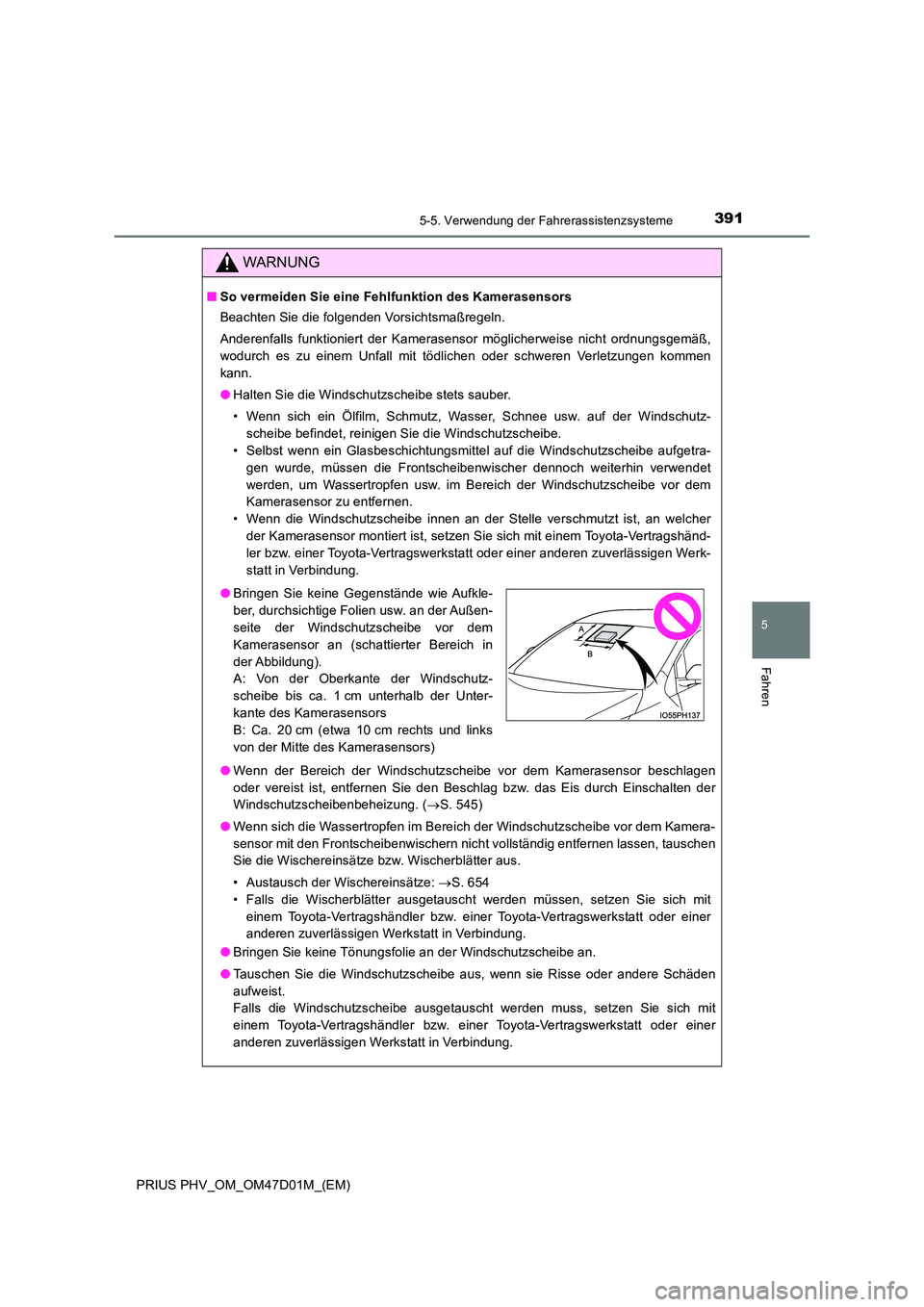

WARNUNG
■So vermeiden Sie eine Fehlfunktion des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Kamerasensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Selbst wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetra-
gen wurde, müssen die Frontscheibenwischer dennoch weiterhin verwendet
werden, um Wassertropfen usw. im Bereich der Windschutzscheibe vor dem
Kamerasensor zu entfernen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
der Kamerasensor montiert ist, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
● Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( S. 545)
● Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor dem Kamera-
sensor mit den Frontscheibenwischern nicht vollständig entfernen lassen, tauschen
Sie die Wischereinsätze bzw. Wischerblätter aus.
• Austausch der Wischereinsätze: S. 654
• Falls die Wischerblätter ausgetauscht werden müssen, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
● Bringen Sie keine Tönungsfolie an der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
● Bringen Sie keine Gegenstände wie Aufkle-
ber, durchsichtige Folien usw. an der Außen-
seite der Windschutzscheibe vor dem
Kamerasensor an (schattierter Bereich in
der Abbildung).
A: Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der Unter-
kante des Kamerasensors
B: Ca. 20 cm (etwa 10 cm rechts und links
von der Mitte des Kamerasensors)

3925-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Beschmutzen oder beschädigen Sie den Kamerasensor nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Verändern Sie keine Fahrzeugkomponenten im Bereich des Kamerasensors
(Innenrückspiegel usw.) oder des Dachhimmels.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Setzen Sie sich für weitere
Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

3935-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

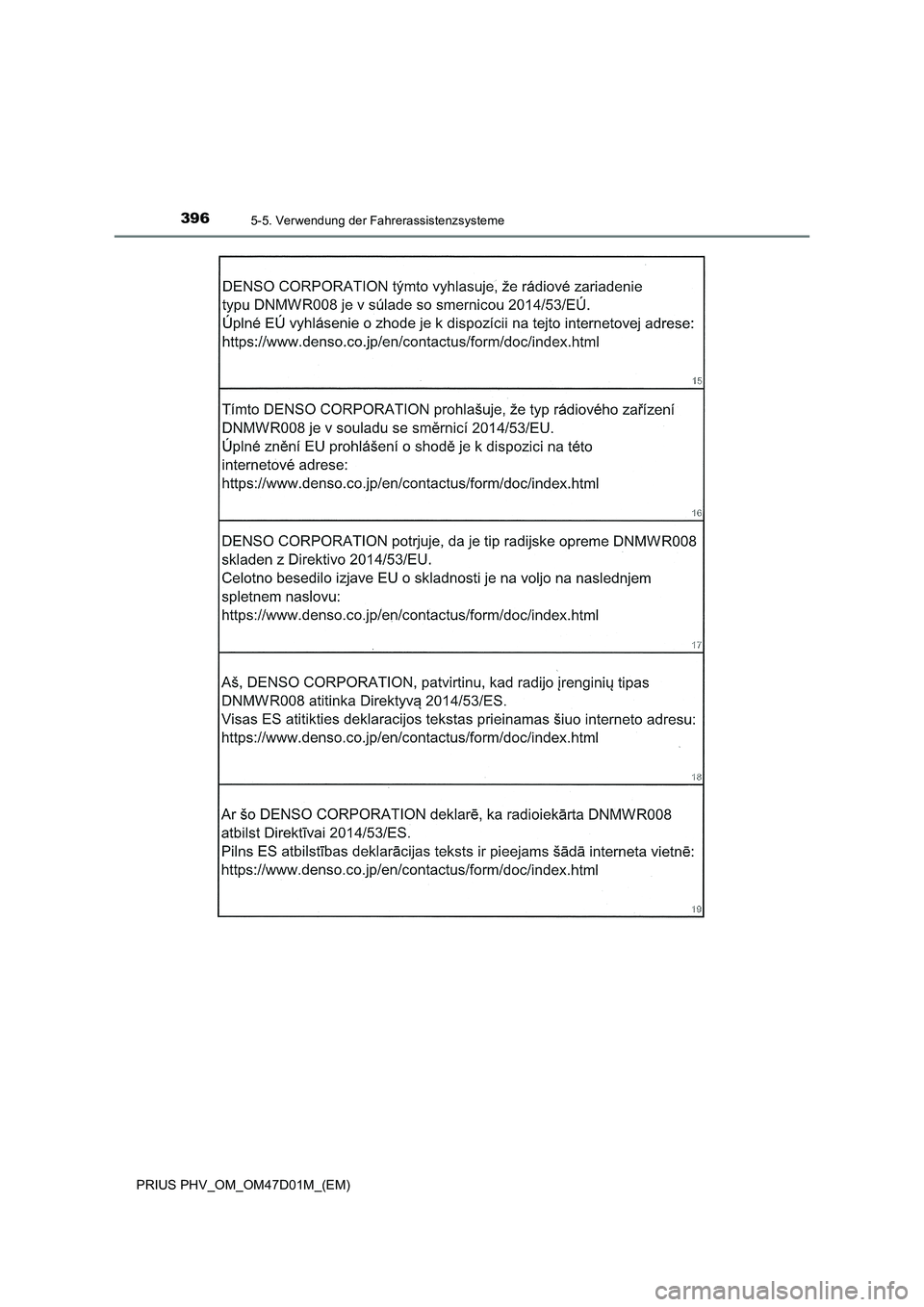

■Zertifizierung

3945-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

3955-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

3965-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

3975-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

3985-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

3995-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

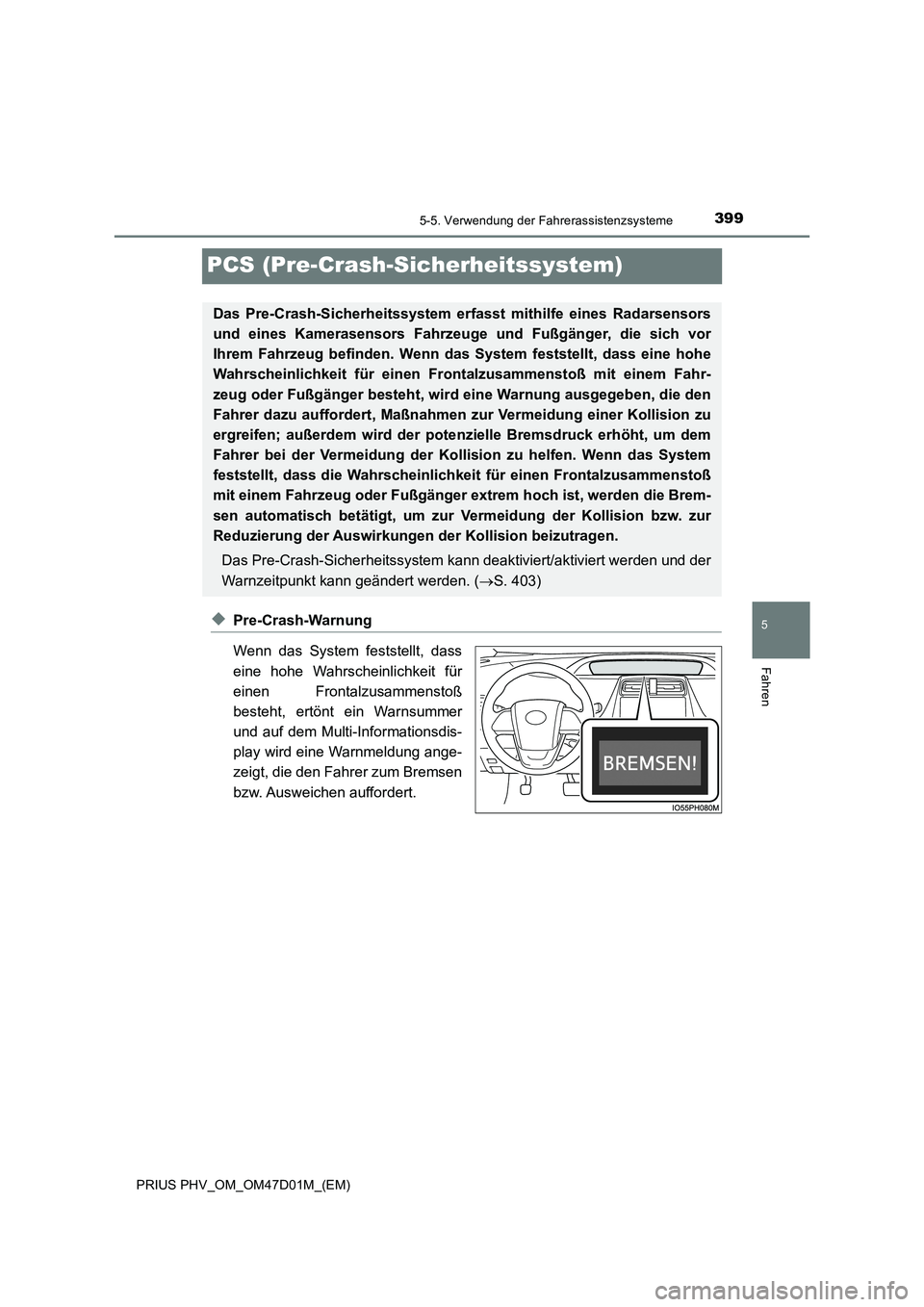

PCS (Pre-Crash-Sicherheitssystem)
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der potenzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger extrem hoch ist, werden die Brem-
sen automatisch betätigt, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision beizutragen.
Das Pre-Crash-Sicherheitssystem kann deaktiviert/aktiviert werden und der
Warnzeitpunkt kann geändert werden. (S. 403)

4005-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

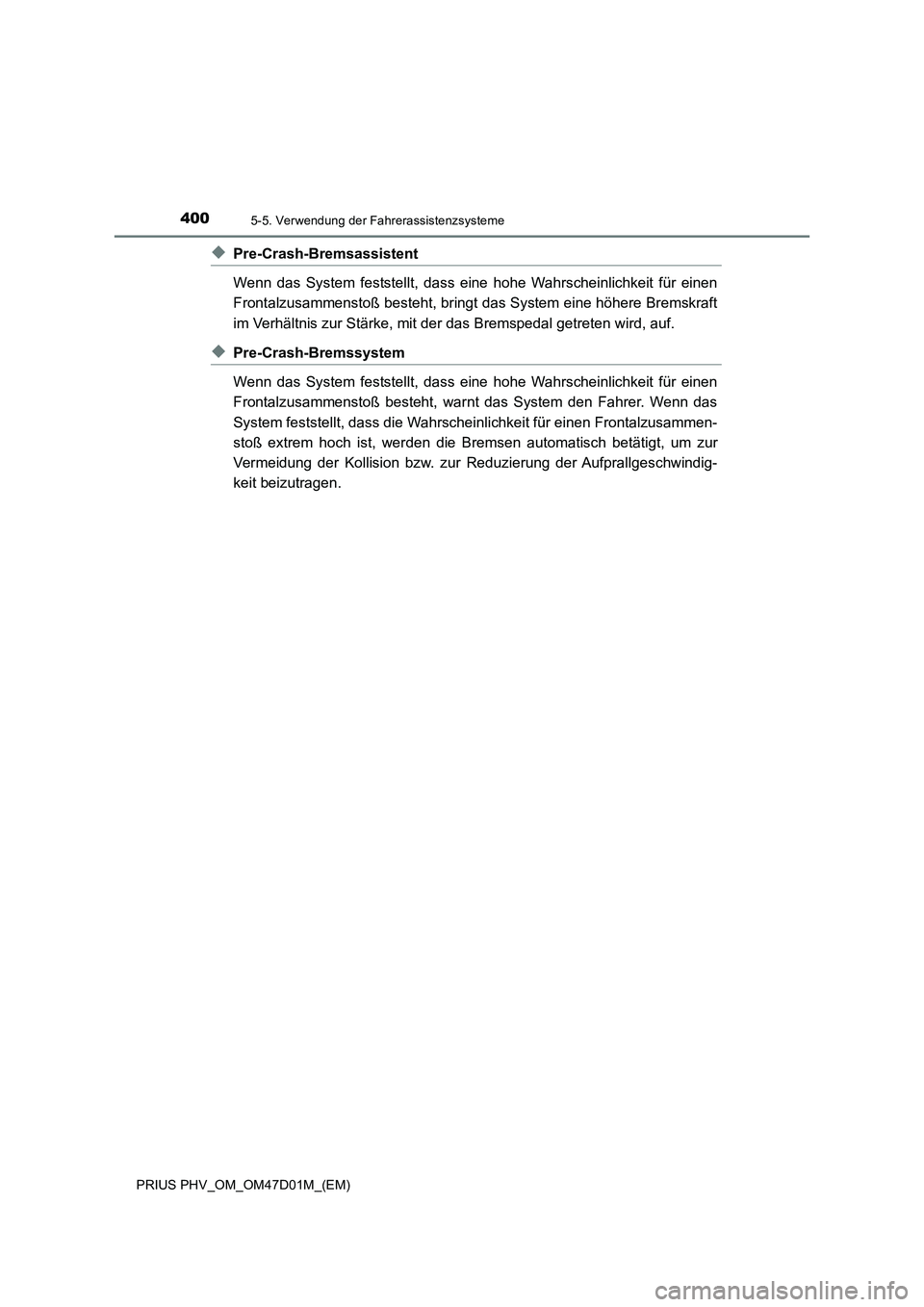

◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
◆Pre-Crash-Bremssystem
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, warnt das System den Fahrer. Wenn das
System feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammen-
stoß extrem hoch ist, werden die Bremsen automatisch betätigt, um zur
Vermeidung der Kollision bzw. zur Reduzierung der Aufprallgeschwindig-
keit beizutragen.
